MDATA模型（Multi-dimensional Data Association and Threat Analysis，多维数据关联和威胁分析模型）目的是解决网络安全态势感知中数据分布广、网络安全知识因具有时空特性而难以表示等难题。

数据结构

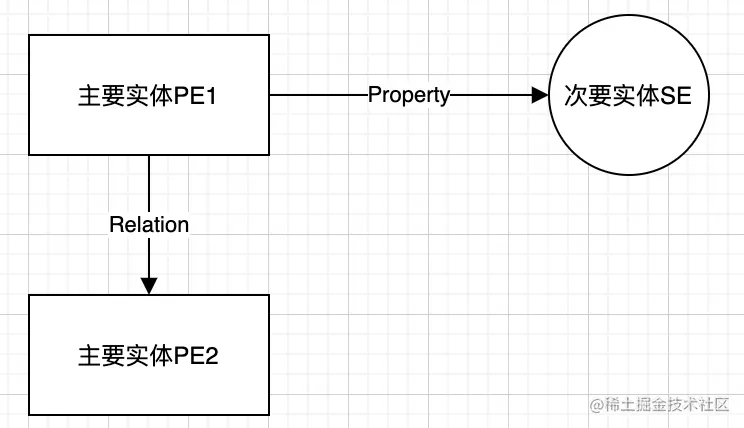

超语义图=＜Entity，Relation，Property＞

Entity: 实体集合

  • 主要实体（Primary Entity，PE）：实体之间通过 Relation 进行连接.
  • 次要实体（Secondary Entity，SE：对主要实体的描述，次要实体和主要实体通过属性进行连接.

Relation: 关系集合可以表示为 < R,Time-Zone,Spatial,T-S>

  • TimeZone表示关系R的时区特性；
  • Spatial表示关系R的空间特性；
  • T-S表示关系R的时空融合特性

Property： 属性集合可以表示为 < P,Time-Zone,Spatial,T-S> 同关系集合也具有时间特性、空间特性、时空融合特性。

不同维度的结构

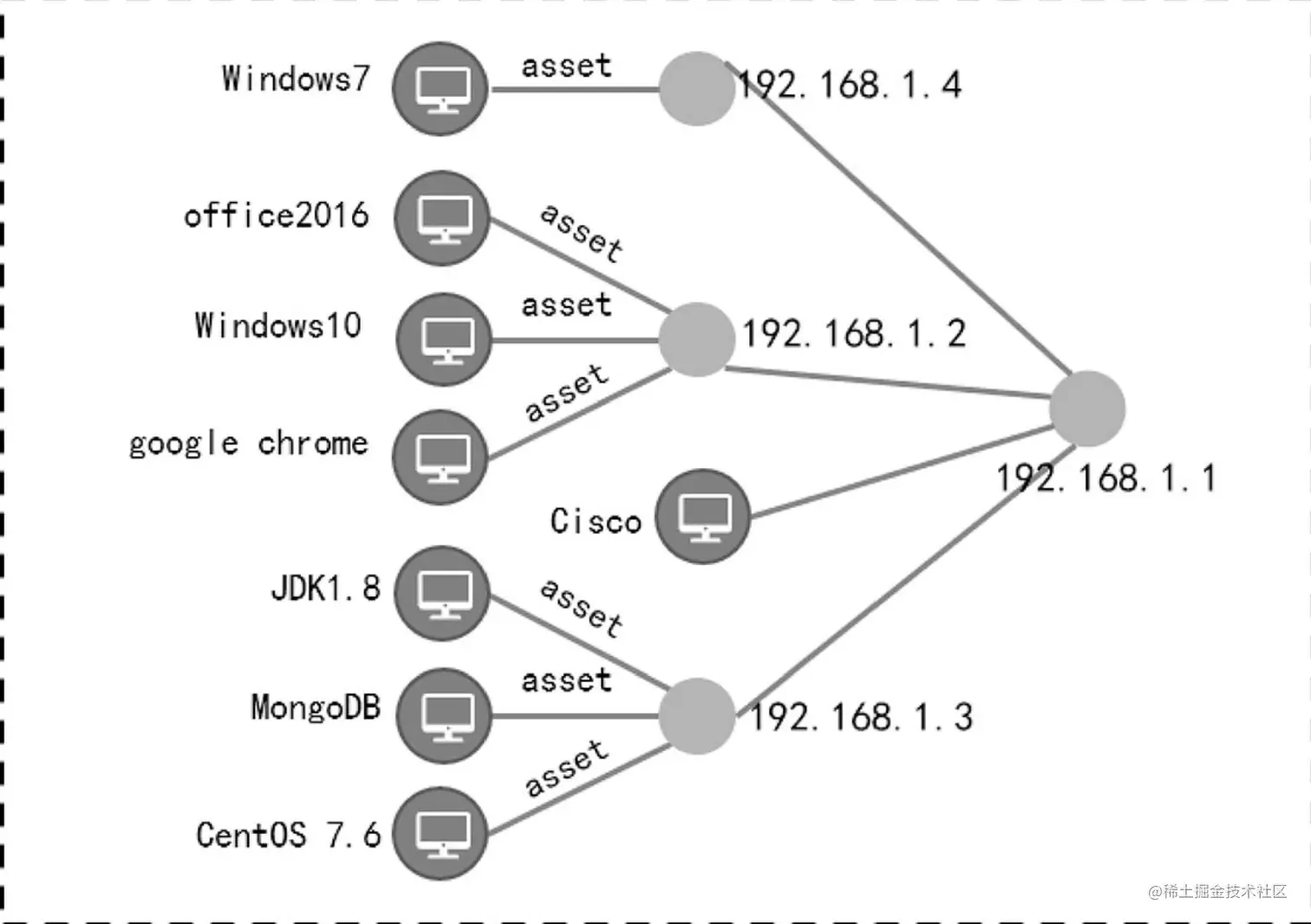

资产维度


  • PE: 操作系统、服务器、硬件、软件、文件系统、IP
  • SE: 型号、版本号
  • Time-Zone: 时间区间
  • Spatial: 端口号、地理位置、部门、所属人

在关系层面，不同资产之间的关联关系可能随着时间、空间发生变化，如某终端之间的连接关系随着网络拓扑的改变而发生改变，因此关系会存在时间和空间上的特性。

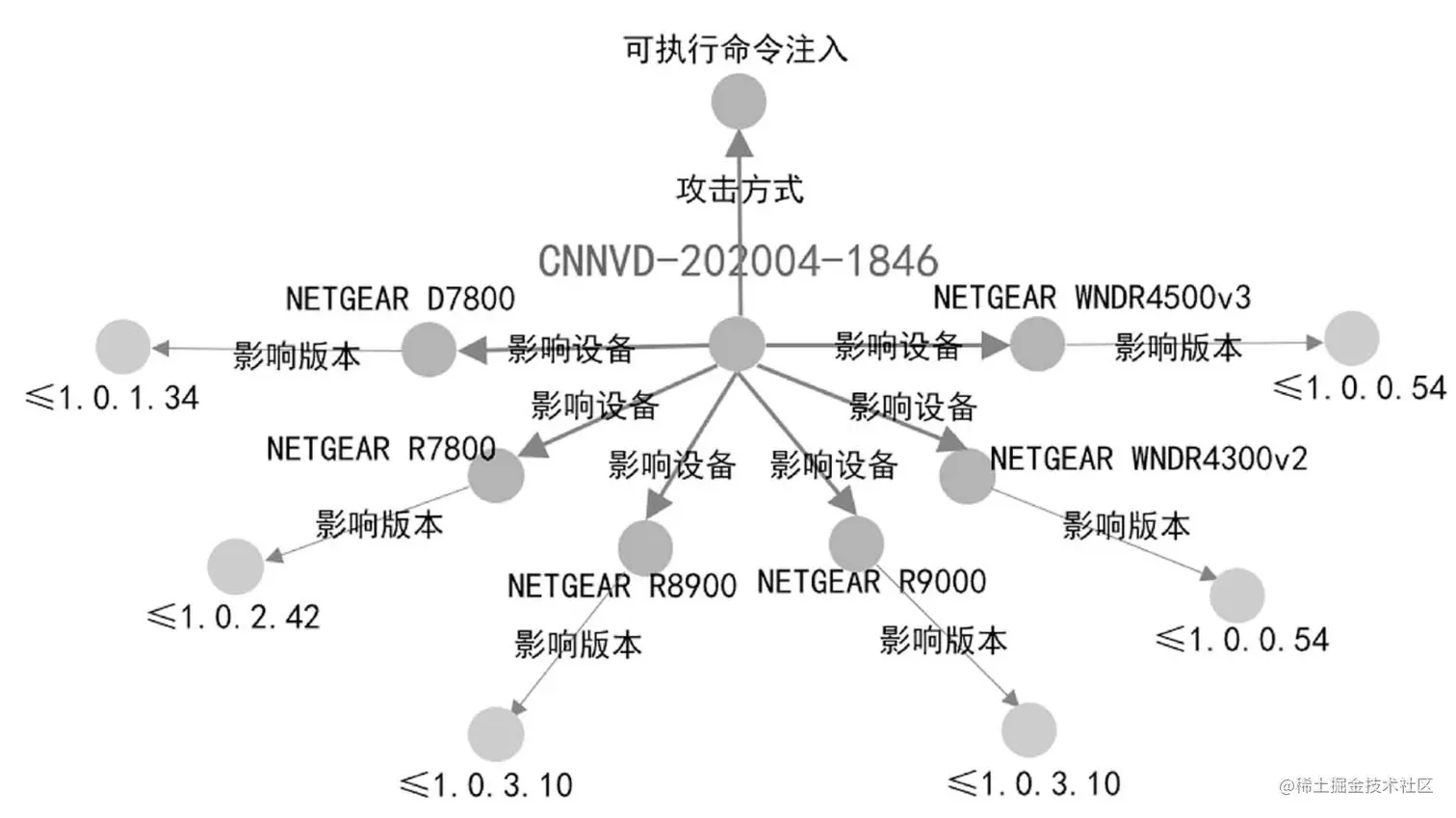

漏洞维度


  • PE: 影响设备(资产PE)、攻击方式、漏洞类型、危害等级
  • SE: 版本号

在漏洞层面，漏洞与资产存在关联关系，即某资产是否存在对应的漏洞。在构造漏洞知识库的同时，也将根据对应的补丁信息构造相关联的补丁知识，分析师可以判断存在漏洞的系统是否已安装了相应的补丁，从而对系统的资产状态进行有效评估。

攻击行为维度

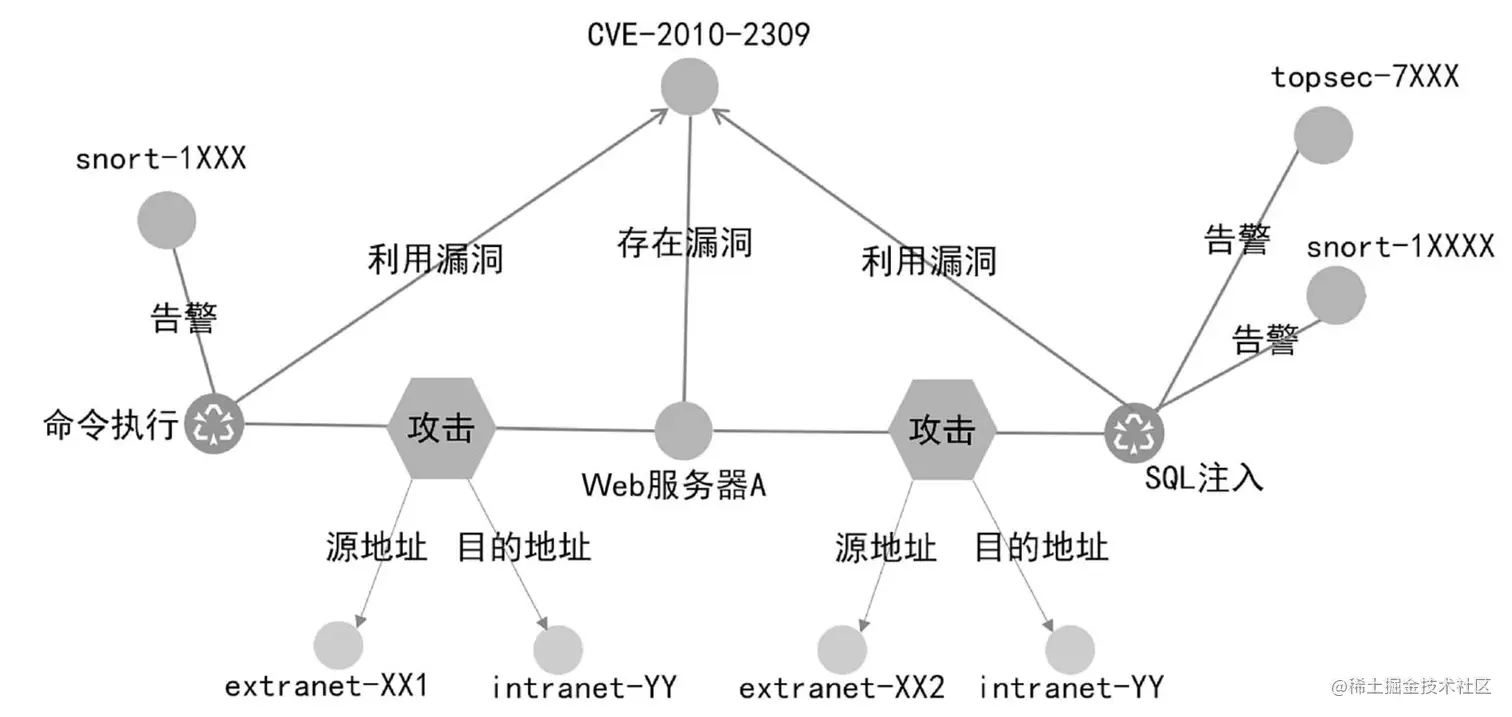

夜龙APT攻击:

攻击者利用HTTP GET Request漏洞（CVE-2010-2309），对Web服务器实施SQL注入攻击、命令执行攻击，而这些攻击行为会被相应的防御设备察觉并提示告警信息.

topsec和snort 安全设备均会察觉SQL注入攻击行为，并发出相应的告警信息，此处记录告警信息的编号分别为topsec-7XXX和snort-19XXX，snort入侵检测设备也能发现命令执行攻击行为，发出的告警信息为snort-1XXXX.

攻击者通过SQL注入和命令执行攻击服务器，六边形为关系节点，在“攻击”关系节点上增加了空间特性，即源地址、目的地址，按MDATA模型中对关系节点的重定义，两个关系节点可以分别记为SQL注入-攻击-Web服务器A 和 命令执行-攻击-Web服务器A。两种攻击方式会触发相应的防御设备

  • PE:攻击方式（同漏洞PE）、服务器(同资产PE)
  • SE: 告警编号
  • R: 空间特性-（src_ip,dst_ip）
  • P: 攻击方式的描述、特点

在攻击行为层面，攻击者采用的攻击方式是主要实体，攻击方法和漏洞存在利用关系，而攻击方法具体的描述、特点等为相关属性，这些关系和属性均存在时空特性。

总结

网络安全态势感知的核心是建立认知模型，以便对网络安全态势进行全面、准确、实时的理解。由于网络安全态势感知中存在数据体量大、更新快、时效性强、时空高度关联等特性,MDATA模型，是一个用于理解网络安全态势的认知模型，能实现对已知攻击事件全面、准确、实时的检测，是理解网络安全态势的基石。
