学习influxdb

简介

当今时代计算机技术日新月异，各种新颖的场景对存储提出了各式各样的要求，涌现了各种适用于特殊数据类型的数据库。

特定领域数据库：为特定的数据类型进行专门优化。

  • 时序数据库：TSDB，Time Series Database
  • 空间数据库：存储地理位置信息
  • 向量数据库：例如人脸识别中把人脸转化为向量，视频消重把视频转化为向量
  • 文本数据库：如Solr和ElasticSearch，可以对文本进行更完善的索引
  • ......

时序数据的特点：

  1. 持续地稳定地产生着数据，对时序数据库的请求qps不存在波峰波谷，数据采集器会定时上报采集到的数据
  2. 写远远大于读
  3. 时效性明显，读总是关注最近一段时间
  4. 一段时间内的数据具有聚合价值
  5. 多维，也就是多个tag

常见时序数据库：

  • influxdb：go语言实现的高性能时序数据库。
  • OpenTSDB：Opentsdb是一个基于Hbase的时间序列数据库
  • promeseus： Prometheus 是一个监控系统，它不仅仅包含了时间序列数据库，还有全套的抓取、检索、绘图、报警的功能。仅支持单机，数据写入本地。
  • graphite
  • Druid是一个实时在线分析系统(LOAP)。其架构融合了实时在线数据分析，全文检索系统和时间序列系统的特点，使其可以满足不同使用场景的数据存储需求。
  • Beringei是Facebook在2017年最新开源的一个高性能内存时序数据存储引擎。其具有快速读写和高压缩比等特性。2015年Facebook发表了一篇论文《Gorilla: A Fast, Scalable, In-Memory Time Series Database 》，Beringei正是基于此想法实现的一个时间序列数据库。Beringei使用Delta-of-Delta算法存储数据，使用XOR编码压缩数值。使其可以用很少的内存即可存储下大量的数据。
  • Elasticsearch 是一个分布式的开源搜索和分析引擎，适用于所有类型的数据，包括文本、数字、地理空间、结构化和非结构化数据。Elasticsearch 在 Apache Lucene 的基础上开发而成，由 Elasticsearch N.V.（即现在的 Elastic）于 2010 年首次发布。Elasticsearch 以其简单的 REST 风格 API、分布式特性、速度和可扩展性而闻名。
  • RedisTimeSeries 是 Redis 的一个扩展模块。它专门面向时间序列数据提供了数据类型和访问接口，并且支持在 Redis 实例上直接对数据进行按时间范围的聚合计算。
  • DophinDb：国产时序数据库。DolphinDB是一套轻量级的分布式数据库系统，具有非常高的写入吞吐量和非常低的查询时延，面对万亿级的数据量，可以实现毫秒级的在线查询延迟。同时也支持高可用和分布式事务。DolphinDB自带流计算功能，可以实时接入题主所说的行情数据，展开实时计算，并将原始数据和计算后的数据存入数据仓库。

时序数据收集工具：

  • Telegraf是一个用于采集和上报指标的服务器程序，采集当前运行主机的指定指标，如，CPU负载等，通过标准的InfluxDB API上报InfluxDB。
  • LogStash

时序数据处理相关的整条链路：

  • 数据收集系统：telegraf、logStash
  • 数据存储系统：influxdb
  • 数据分析系统：bosun，bes
  • 数据展示系统：grafana

时序数据库选型

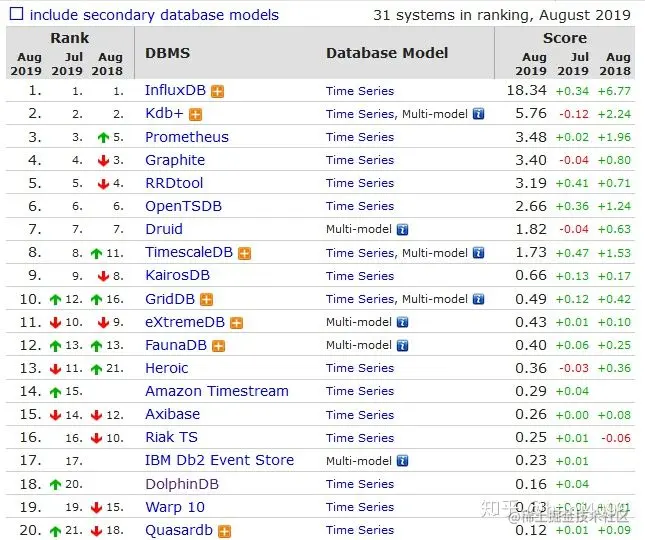

时序数据库排名：

如何选择一个适合自己的时间序列数据库

  • Data model：时间序列数据模型一般有两种，一种无schema，具有多tag的模型，还有一种name、timestamp、value型。前者适合多值模式，对复杂业务模型更适合。后者更适合单维数据模型。
  • Query language：目前大部分TSDB都支持基于HTTP的SQL-like查询。
  • Reliability：可用性主要体现在系统的稳定高可用上，以及数据的高可用存储上。一个优秀的系统，应该有一个优雅而高可用的架构设计。简约而稳定。
  • Performance：性能是我们必须考虑的因素。当我们开始考虑更细分领域的数据存储时，除了数据模型的需求之外，很大的原因都是通用的数据库系统在性能上无法满足我们的需求。大部分时间序列库倾向写多读少场景，用户需要平衡自身的需求。下面会有一份各库的性能对比，大家可以做一个参考。
  • Ecosystem：我一直认为生态是我们选择一个开源组件必须认真考虑的问题。一个生态优秀的系统，使用的人多了，未被发现的坑也将少了。另外在使用中遇到问题，求助于社区，往往可以得到一些比较好的解决方案。另外好的生态，其周边边界系统将十分成熟，这让我们在对接其他系统时会有更多成熟的方案。
  • Operational management：易于运维，易于操作。
  • Company and support：一个系统其背后的支持公司也是比较重要的。背后有一个强大的公司或组织，这在项目可用性保证和后期维护更新上都会有较大的体验。

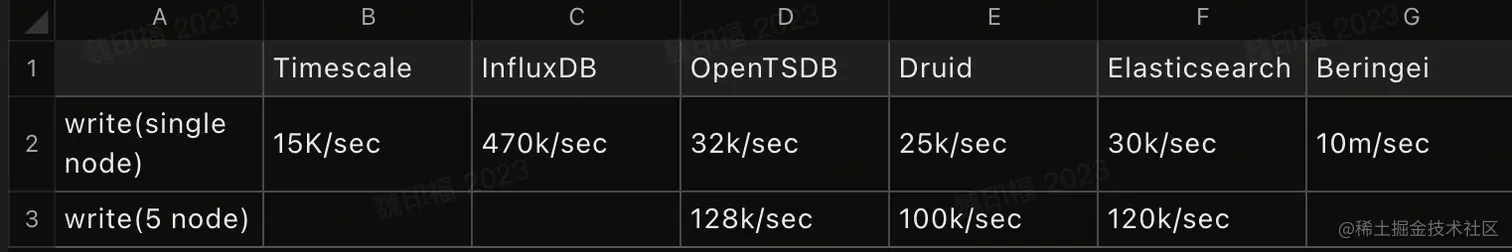

性能对比

图片.png 可以按照以下需求自行选择合适的存储：

  • 小而精，性能高，数据量较小(亿级): InfluxDB
  • 简单，数据量不大（千万级），有联合查询、关系型数据库基础：timescales
  • 数据量较大，大数据服务基础，分布式集群需求： opentsdb、KairosDB
  • 分布式集群需求，olap实时在线分析，资源较充足：druid
  • 性能极致追求，数据冷热差异大：Beringei
  • 兼顾检索加载，分布式聚合计算： elsaticsearch
  • 如果你兼具索引和时间序列的需求。那么Druid和Elasticsearch是最好的选择。其性能都不差，同时满足检索和时间序列的特性，并且都是高可用容错架构。

awesome-time-series-database

时序数据库百花齐放、百家争鸣，有一个专门的网站用于比较各个时序数据库：xephonhq.github.io/awesome-tim…

本文主要讲influxdb。

安装

mac下直接使用brew命令安装influxdb

brew update

brew install influxdb

pip install influxdb //安装Python包，操作influxdb

运行

influxd # 启动server

influx # 启动client，进入交互式命令行





show databases;//查看全部数据库

use mydb;//进入某个数据库

show measurements;//查看数据库下的全部表名

默认数据和配置存储在~/.influxdb目录下。

和所有的数据库一样，influxdb支持交互式命令行和API两种客户端。

influxd命令其实就相当于启动了一个HTTP服务，它的默认端口是8086。influxdb的API客户端都是通过HTTP的形式与服务器交互。

Influxdb支持RESTful风格的接口，返回JSON格式的响应数据，并支持身份认证、JWT令牌、丰富的HTTP响应代码等。

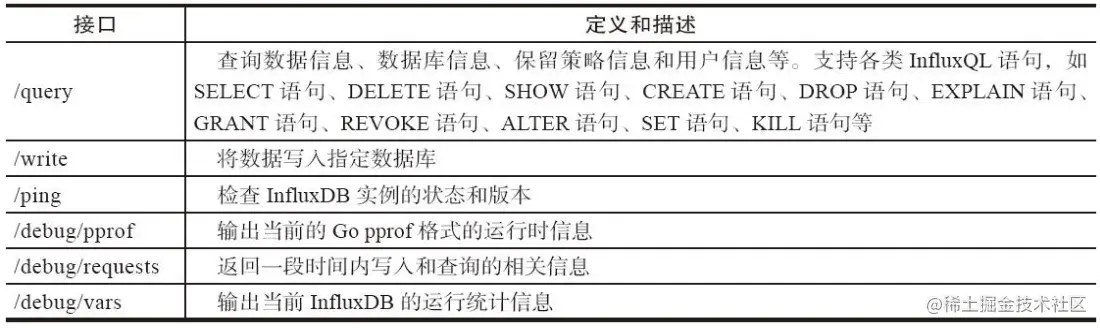

influxDB API接口及接口的定义描述如下图所示：

curl -ig http://192.168.0.224:8086/ping

概念

database：数据库

measurement：相当于表名，measurement字符串必须是一个合法的标志符，不能包含问号等特殊字符

point：一个point相当于一个时刻对应的记录，一个记录有timestamp，tags，values三部分组成，一个measurement就是由很多条记录组成的。

timestamp：时间戳，influxdb支持纳秒级别的时间戳，时间戳在influxdb的索引和查询中占据着至关重要的位置。同一个measurement，如果插入两条tags和时间戳都相同的数据，会发生数据覆盖。

tags：一个measurement有若干个tags，tags可以看做一个map[string]string结构。

列1、列2、列3....：各个字段及其对应的取值，表示当前时间系统表现出来的指标数值。

retention_policy：存储策略，定义历史数据的删除间隔。可以为整个数据库创建默认过期间隔，也可以为每个measurement定义存储策略。

series：不可再细分的线的集合，series=RetentionPolicy+measurement+tags。series 的 key 为 measurement + tags set 序列化字符串。series 相当于是 InfluxDB 中一些数据的集合，在同一个 database 中，retention policy、measurement、tag sets 完全相同的数据同属于一个 series，同一个 series 的数据在物理上会按照时间顺序排列存储在一起。

type Measurement struct {

    Name       string `json:"name,omitempty"`

    fieldNames map[string]struct{}      // 此 measurement 中的所有 filedNames



    // 内存中的索引信息

    // id 以及其对应的 series 信息，主要是为了在 seriesByTagKeyValue 中存储Id节约内存

    seriesByID          map[uint64]*Series              // lookup table for series by their id



    // 根据 tagk 和 tagv 的双重索引，保存排好序的 SeriesID 数组

    // 这个 map 用于在查询操作时，可以根据 tags 来快速过滤出要查询的所有 SeriesID，之后根据 SeriesKey 以及时间范围从文件中读取相应内容

    seriesByTagKeyValue map[string]map[string]SeriesIDs // map from tag key to value to sorted set of series ids



    // 此 measurement 中所有 series 的 id，按照 id 排序

    seriesIDs           SeriesIDs                       // sorted list of series IDs in this measurement

}

type Series struct {

    mu          sync.RWMutex

    Key         string              // series key

    Tags        map[string]string   // tags

    id          uint64              // id

    measurement *Measurement        // 这个series所属于的父measurement

}

如上述代码所示，在Measurement结构体中：

  • 使用fieldNames来表示这个表所包含的全部字段，golang中没有Set结构，这里直接使用map[string]struct{}代替Set结构。
  • 使用seriesByTagKeyValue这个二维表来存储tagKV到Series的映射。seriesByTagKeyValue是一个二维表，第一维表示TagKey，第二维表示TagValue。当插入一条包含one=a,two=b两个tag的记录时，会创建一个包含one=a,two=b的Series。然后seriesByTagKeyValue['one']['a'].append(新创建的series)，seriesByTagKeyValue['two']['b'].append(新创建的series)。当再插入一个包含one=a的记录时，创建一个series2，然后seriesByTagKeyValue['one']['a'].append(series2)。在以上插入过程中，Series如果已经存在，则不会执行重复的创建Series过程，SeriesIDs这个Series列表也会执行去重操作。

当查询包含多个tagKV时，会首先根据seriesByTagKeyValue求出所有的seriesIDs，这个操作就是就seriesIDs的交集。

  • SeriesIDs：在上述seriesByTagKeyValue中，表中的value是一个Series列表，每个Series使用一个SeriesID进行表示。seriesID是一个int64.
 map[string]map[string]SeriesIDs

每一条记录都可以使用“行协议”用一行字符串表示，行协议的单行文本表示一条时序数据，由表名、tag集、指标集和时间戳4部分组成，行协议的基本语法如下所示：

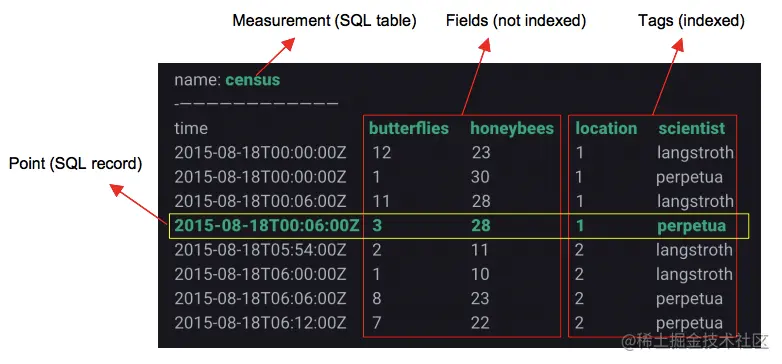

如下表所示，展示了一个measurement中的数据

时间戳TagValue
时间戳城市气象台风级气温天气
2020-13-01 10:18北京中国气象台112.5大雨
2020-13-01 10:19北京美国气象台232.4大雪
2020-13-01 10:20天津中国气象台1.522.3晴

基于这个measurement可以进行查询：

  • 一段时间内，中国气象台预测的北京的天气状况
  • 一段时间内，各个气象台预测的北京的平均气温

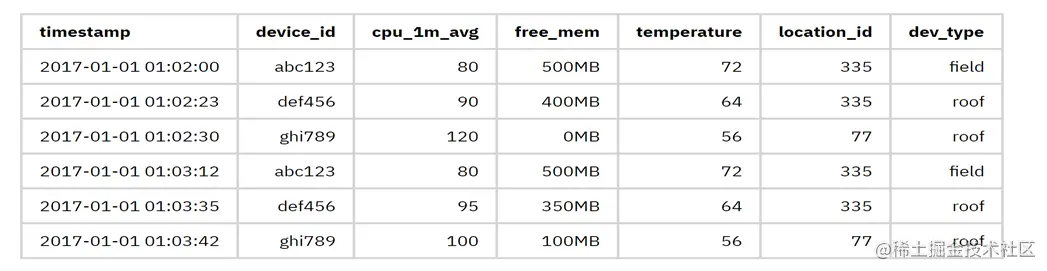

如下图，tags是device_id，values包括cpu、内存、温度、位置等信息。

特点

  • schemaless：无需定义表结构，像mongodb一样直接存储。
  • 上手门槛低：基于SQL语句进行查询，节省学习成本。SQL-like查询语言，简化查询和聚合操作。InfluxDB自带多种函数使数据统计变得十分方便。
  • 基于go语言实现，并发支持良好
  • 高效的时间序列数据写入性能。自定义TSM引擎，快速数据写入和高效数据压缩。
  • influxdb存储基于文件系统，无额外存储依赖（OpenTSDB：我就用HBase怎么了？）。
  • 简单，高性能的HTTP查询和写入API。
  • 以插件方式支持多种协议，与各种数据收集工具、数据展示工具配合流畅。
  • 索引Tags，支持快速有效的查询时间序列。注意：tags过多会拖慢性能，例如不要为了记录用户修改个人信息的次数，把userId=xxxx作为tag。任何tagValue取值太多的字段都不应该被当做tag。
  • 存储策略有效去除过期数据。
  • 支持连续查询，连续查询自动计算聚合数据，使频繁查询更有效。

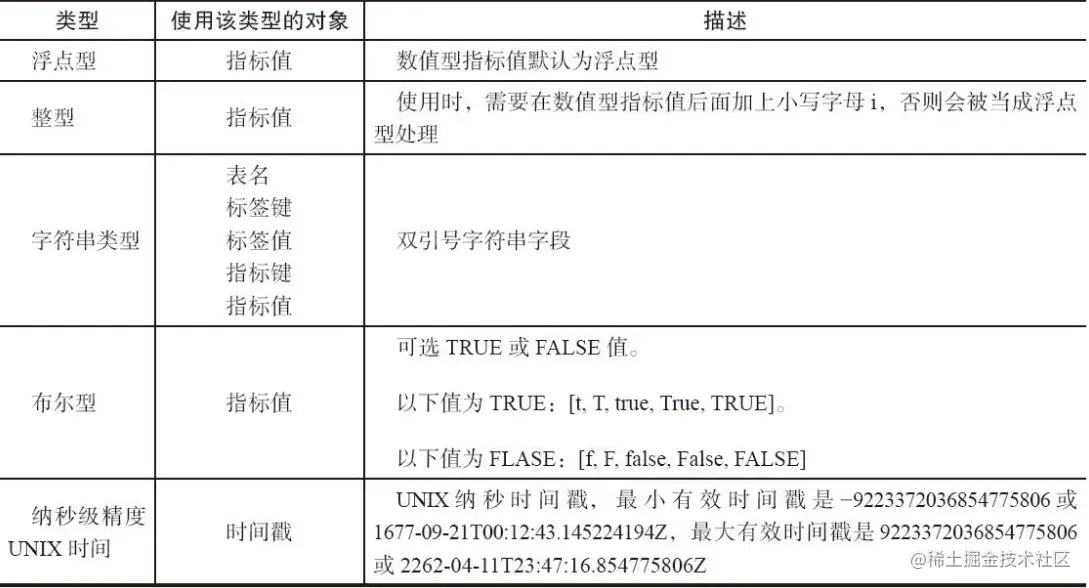

  • 支持丰富的数据类型（注意：整型数据，需要在数据后面加个i，否则会被当成浮点型）

  • 缺点：分布式版本闭源，不够开放，分布式集群需要购买或者自研。

InfluxQL

influxdb支持类sql的语法进行数据查询，这种语言简称InfluxQL。

InfluxQL支持SELECT语句、GROUP BY语句、INTO语句、正则表达式、SHOW语句、数据库管理语句、保留策略管理语句、DROP语句、持续查询、各种函数和数学运算符等。

基本查询

# 基本查询

select cpu,mem from my_measurement;



# 查询多个measurement

select cpu,mem from my_measurement1,my_measurement2;



# 查询特定数据库

select cpu,mem from mydb.my_measurement;

where查询

select * from my_measurement where time>now()-1d and host='localhost'

where语句中可以使用or和and连接多个条件。

group by语句

group by

group by ,

group by time()

group by time(),

order by语句

order by time [ ASC | DESC ]

select * from cpu_usage where hostname='localhost' and time>now()-1d and percent>10 order by time desc limit 3

limit和offset，slimit和soffset

limit和offset对记录进行限制

slimit和soffset对分组进行限制

例如获取cpu_usage中第10个host到第20个host的指标数据的第100条到第200条数据

select * from cpu_usage where time>now()-1d group by hostname limit 100 offset 100 slimit 10 soffset 10

influxdb中的时间描述

绝对时间：

  • rfc3339时间字符串：YYYY-MM-DDTHH:MM:SS.nnnnnnnnnZ，其中.nnnnnnnnnZ部分是可选的。

  • 简化版rfc3339时间字符串：YYYY-MM-DD HH:MM:SS.nnnnnnnnn，其中纳秒部分也是可选的

  • 使用“<数字><单位>”的方式描述时间，表示自从1970年1月1日到现在过去了多少时间。influxdb支持的时间单位包括：

    • ns 纳秒，如果是纳秒可以不带单位，默认单位就是纳秒。
    • u 微秒
    • ms 毫秒
    • s 秒
    • m 分钟
    • h小时
    • d天
    • w周
select * from cpu_usage where time>123414s;

select * from cpu_usage where time>'2019-08-26T19:02:00Z';

相对时间：使用now()函数获取当前时间，然后加减一个时间段，时间段的单位如上所述。

函数

influxdb中的函数包括

  • 聚合函数
  • 选择函数
  • 变换函数

select count(distinct(value)) from cpu_usage;

select mean(value) from cpu_usage where host='localhost';

选择函数包括：

  • bottom()：最小的n个指标值
  • top():最大的n个指标值
  • max(),min(),sample(),percentile()：对value进行选择，取最值、百分比值、随机采样等。
  • first(),last():返回时间最旧和时间最新的两个记录
select TOP(value,4) from cpu_usage

变换函数包括：

  • DERIVATIVE() 求导数
  • DIFFERENCE() 直接计算差
  • ELAPSED()
  • MOVING_AVERAGE() ：滑动平均
  • NON_NEGATIVE_DERIVATIVE() ：非负变化率
  • STDDEV() ：标准差

插入语句

插入语句的格式为insert ,=,= =,=

 insert devops-idc-sz,host=server01 cpu=76.1,mem=0.83 1567158293000000000

bes中的查询

bes的查询语句

SELECT sum("value") FROM "sc_0_go_goroutine_cn" WHERE  time>1602569220s AND time<1602570420s GROUP BY time(30s) fill(none)

删除数据

# 删除记录

delete from  devops-idc-sz where "host"='server01' and  time=1567158293s



# 删除包含特定tag的记录

drop series from devops-idc-sz where "host"='server01'



# 删除一张表

drop measurement devops-idc-sz



# 删除一个数据库

drop database mydb

元数据查询

查询全部的measurements：SHOW MEASUREMENTS

查询全部的tagKeys：SHOW TAG KEYS FROM "measurement_name"

查询tagValues：SHOW TAG VALUES FROM "measurement_name" WITH KEY = "tag_key"

存储策略

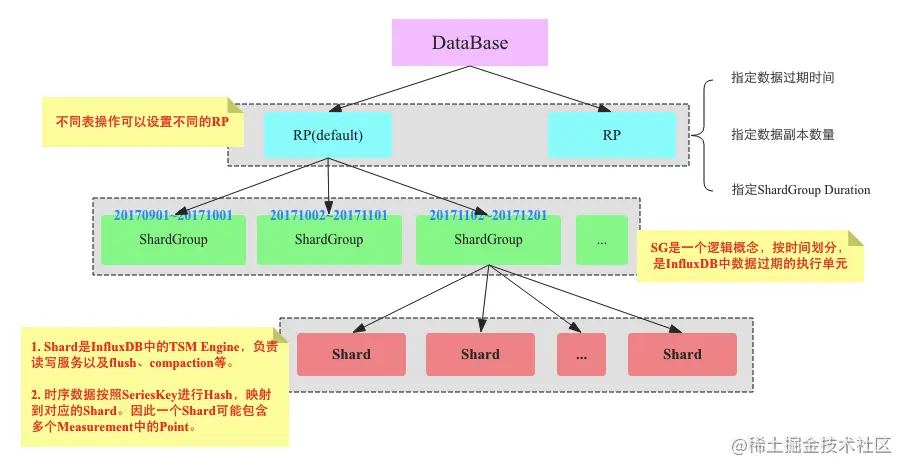

存储策略是influxdb中至关重要的概念，一个influxdb数据库首先可以分为若干个存储策略，每个存储策略下面按照时间划分为若干个ShardGroup。

  • 数据过期是以shardGroup为单位执行的
  • 一个RetentionPolicy可以作用于多个ShardGroup
  • Shard是influxdb执行写入和查询的基本单位。Shard是InfluxDB的存储引擎实现，influxdb的存储引擎被称为TSM(Time Sort Merge Tree) Engine，负责数据的编码存储、读写服务等。TSM类似于LSM，因此Shard和HBase Region一样包含Cache、WAL以及Data File等各个组件，也会有flush、compaction等这类数据操作。

shard 在 InfluxDB 中是一个比较重要的概念，它和 retention policy 相关联。每个存储策略下会存在许多 shard，每个 shard 存储一个指定时间段内的数据，而且不重复，例如 7点-8点的数据落入 shard0 中，8点-9点的数据则落入 shard1 中。每个 shard 都对应一个底层的 tsm 存储引擎，有独立的 cache、wal、tsm file。

映射关系：

  • ShardGroup按照时间划分
  • 一个ShardGroup内的Shard按照measurement+tags划分

RetentionPolicy意思是数据存储策略。不要以为RP只规定了数据的过期时间，RP在InfluxDB中是一个非常重要的概念，核心作用有3个：

  • 指定数据的过期时间
  • 指定数据副本数量
  • 指定每个分片大小：Shard Duration。

RP创建语句如下：

CREATE RETENTION POLICY ON <retention_policy_name> ON <database_name> DURATION <duration> REPLICATION <n> [SHARD DURATION <duration> ] [DEFAULT]



# demo

CREATE RETENTION POLICY "one_day_only" ON "water_database" DURATION 1d REPLICATION 1 SHARD DURATION 1h DEFAULT



# 查询一个数据库上的全部保留策略

show retention policies on telegraf



# 更改保留策略

alter retention policy "rp-one-year" on "telegraf" duration 365d replication 1 default



# 删除保留策略

drop retention policy "rp-one-year" on "telegraf"

其中retention_policy_name表示RP的名称，database_name表示数据库名称，duration表示TTL，n表示数据副本数。

InfluxDB中Retention Policy有这么几个性质和用法：

  1. RP是数据库级别而不是表级别的属性。这和很多数据库都不同。

  2. 每个数据库可以有多个数据保留策略，但只能有一个默认策略。

  3. 不同表可以根据保留策略规划在写入数据的时候指定RP进行写入

存储引擎

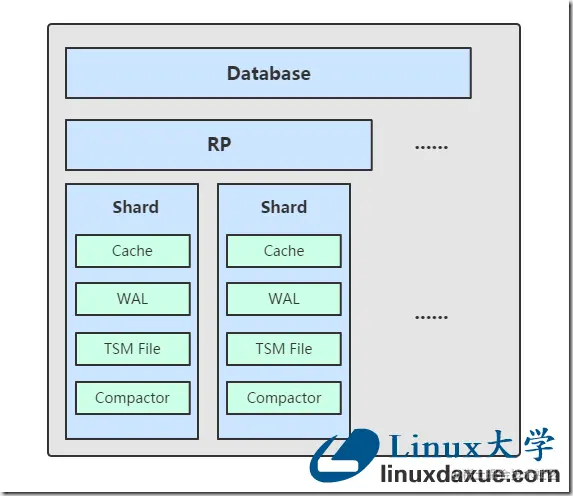

influxdb在LSM基础上实现了TSM用来管理数据存储。

CentOS下influxdb默认配置路径为/etc/influxdb/influxdb.conf，influxdb数据存储主要有3个目录，分别是meta、wal和data。meta主要存放元数据，该目录下有一个meta.db文件；wal目录存放预写日志，以.wal结尾；data目录存放TSM文件，以.tsm结尾，持久化的数据就存储在这里。

在同一个database中，retention policy、measurement、tag kv 完全相同的数据属于同一个 series（series 的 key 为 measurement + tags set 序列化字符串），同一个 series 的数据在物理上会按照时间顺序排列存储在一起。

外部接口和内部存储的关系

influxdb支持多个field，但是存储上influxdb会把它们分开存储。influxdb的内部存储只考虑一个field的情况。当查询时，如果查询多个field，会逐个处理每一个field，然后把它们拼起来。

influxdb存储上以series的key作为主键进行存储，一次查询可能会变成查找多个series。当处理一个包含多个tags时，会根据多个tagKV求seriesIDs的交集，最终只查找合并后的seriesIDs，然后把它们进行拼接。一旦进入查询部分，measurement名称和tags就被seriesID替代了。

WAL

wal（Write Ahead Log）是一种格式固定、写入速度超快的文件，它只支持append操作。

WAL文件的作用：防止宕机导致内存中数据丢失。

influxdb的WAL就是一系列格式为 _00xxx.wal 的文件，文件号单调递增，默认当超过10M时就会新写一个WAL文件，每个WAL文件都会存储经过压缩的数据。简言之，wal文件就是固定大小的日志文件。

当WAL日志对应的数据被写入到TSM中后，WAL日志就可以删除了。

wal每条记录的格式：

  • Type (1 byte) : 表示这个条目中 value 的数据类型，虽然influxdb支持多列存储，但是influxdb底层实现是多列拆开存储的，因此此处Type只表示一列的FieldName。
  • Key Len (2 bytes) : 指定接下来一个字符串key 的长度。
  • Key (N bytes) : 这里的 key 为 measument + tags + fieldName，也可以看做series+fieldName。
  • Count (4 bytes) : 表示接下来有多少个time、value对，表示同一个 key 下每个时间点的取值。
  • Time (8 bytes) : int64，单个 value 的时间戳，不管上层用什么时间单位，存储上都用int64。
  • Value (N bytes) : value 的具体内容，其中 float64, int64, boolean 都是固定的字节数存储比较简单，经过 Type 字段知道这里 value 的字节数。string 类型比较特殊，对于 string 来讲，N bytes 的 Value 部分，前面 4 字节用于存储 string 的长度，剩下的部分才是 string 的实际内容。

注意：influxdb在存储数据的时候虽然支持多列，但是实际存储时列与列之间是分开存储的。查询的列越多，耗费时间线性增长。

当一个新的Point数据被写入时，首先经过压缩写入到WAL中，然后会写入到内存的索引中，这意味着数据写入后立马可通过索引可见。

Cache

Cache就是WAL的内存表示，它在运行时可被查询并且与TSM中保存的文件进行合并。

当缓存大小超过 cache-snapshot-memory-size 时会触发缓存数据写入到TSM文件，并删除对应的WAL段文件；当缓存大小超过 cache-max-memory-size 时，cache拒绝新的写入，避免内存不够用造成宕机。

除了内存的阈值限制之外，缓存还会在 cache-snapshot-write-cold-duration 配置的时间间隔定期将缓存数据写入到TSM文件。通过重读所有WAL文件，Influxdb可以在启动时重建缓存。

Cache就是WAL的内存表示，在内存中它就是一个map结构，其key就是 series key+fieldName，seriesKey就是measurement?tag1=value1&tag2=value2这样的字符串。

type Cache struct {

    commit  sync.Mutex

    mu      sync.RWMutex

    store   map[string]*entry

    size    uint64              // 当前使用内存的大小

    maxSize uint64              // 缓存最大值



    // snapshots are the cache objects that are currently being written to tsm files

    // they're kept in memory while flushing so they can be queried along with the cache.

    // they are read only and should never be modified

    // memtable 快照，用于写入 tsm 文件，只读

    snapshot     *Cache

    snapshotSize uint64

    snapshotting bool



    // This number is the number of pending or failed WriteSnaphot attempts since the last successful one.

    snapshotAttempts int



    stats        *CacheStatistics

    lastSnapshot time.Time

}

综合理解Cache和WAL：

  • 插入数据就是往WAL和Cache写数据
  • wal文件只是起到宕机恢复的作用
  • 当influxdb启动时，会遍历所有WAL文件构建Cache，这样保证系统出现故障也不会造成数据丢失。

TSM文件

每个shard都有自己独立的TSM存储引擎，都有自己独立的TSM文件，单个TSM文件大小最大为 2GB，用于长期存放数据。

TSM文件是influxdb数据存储的一系列只读文件集合，这些文件结构类似于leveldb中的SSTable，一个TSM文件格式如下：

  • Header：头部信息，4Byte magic字段+1Byte version字段。
  • Blocks：CRC（校验值）+数据存储字段，数据的长度在index字段存储。Blocks内部是一些连续的 Block，Block 是 InfluxDB 中的最小读取对象，每次读取操作都会读取一个 Block。每一个 Block 分为 CRC32 值和 Data 两部分，CRC32 值用于校验 Data 的内容是否有问题。Data 的长度记录在之后的 Index 部分中。
  • Index：索引按照（key，时间戳）来排序，key=measurement+tags+一个fieldName=sereisKey+fieldName。每个索引条目以key len和key开始（因为key是一个字符串，所以需要keyLen字段），然后是block的数据类型（例如可取值包括float，int，bool，string等，表示当前列的数据类型）以及该block包含的数据记录个数，之后是block的最小、最大时间戳（这对于按照时间检索至关重要），最后是block所在的文件偏移量以及block大小。TSM文件中每个block都有一个索引block条目，用于存储Block的元信息，从而可以快速定位Block。
  • footer：它是一个定长结构，存储了索引开头的offset，从而可以确定Blocks区域和Index区域的分界点。解析TSM文件时，首先读取定长的header确定版本号，这决定了采用哪种解析器。然后读取定长的footer来确定Index和Blocks分界点。最后读取Index信息来获取Blocks部分的数据格式，才能组成一个完整的TSM索引+数据信息。

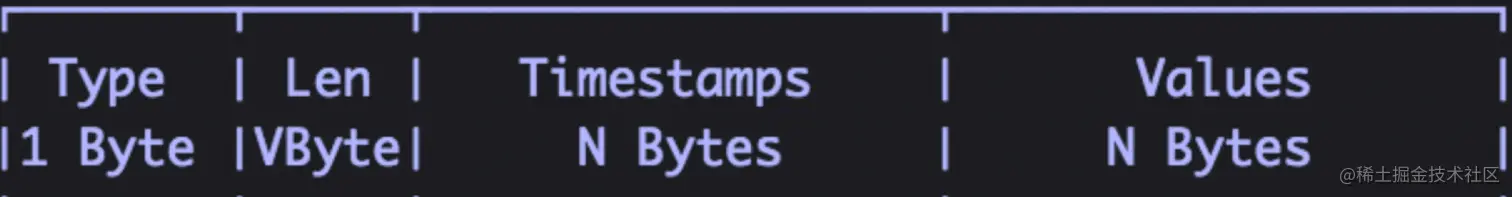

Block对应的数据是经过压缩的，以减少存储空间。Block第一个字节表示当前列的数据类型，接下来是一个变长的整数（根据数值范围动态调整需要用几个字节来存储这个整数，类似redis），这个整数表示接下来的timestamp+value对数，最后是若干个Timestamp+Values。

influxdb会针对不同类型数据采用不同压缩编码，比如时间戳、整型、浮点数和字符串等，字符串使用Snappy压缩进行编码，每个字符串连续打包然后压缩成一个较大的块。

influxdb的底层查询可以归结为：给定seriesKey，查找timestamp在某个[beginTime，endTime]这个区间上fieldName字段上的取值。

TSM文件中Index字段是有序的，它按照（seriesKey+fieldName，beginTime）这个二元组进行有序排列，因此所有的查询最终都会变成二分查找。

如果能够把Index区域全部加载到内存，查询速度确实会快。但是Influxdb认为Index区域依旧太大，也是超出内存限制的。所以对于一个TSM文件，Influxdb需要在不把Index完全加载到内存的情况下执行查询。

但是TSM文件中的Index区域中每个index是不定长的，无法执行二分查找（二分查找需要随机访问硬盘），所以需要在内存中构建index区域的offsets数组，表示每个index在Index区域中的偏移量，然后通过“offsets数组+硬盘读取”执行二分查找。

找到了index之后，就可以根据index的详情找到要查询的数据在Blocks区域中的内容（index详情中描述了block的偏移量和长度）。

删除操作

数据删除在influxdb中是一个低效操作，特别是针对大数据量删除来说，并且只有等待数据合并时才会真正删除数据。

删除数据时，需要更新三个地方：

  • WAL中内容的删除：数据删除通过向WAL写入删除条目
  • Cache中的删除是在内存中直接删除
  • TSM文件写入一个tombstone文件（墓碑文件），这些tombstone文件被用于在启动时忽略相应的block，以及在compaction时期移除已删除的数据。

一次查询过程

接下来从头讲一遍一次数据查询的过程，把存储引擎和基本概念串联起来。

select one,two FROM cpu WHERE host='s01' and region='cn' AND time > now() - 10h

从measurement结构体中的seriesByTagKeyValue根据映射获取全部的seriesIDs：对seriesByTagKeyValue['host']['s01']和seriesByTagKeyValue['region']['cn']执行集合求交集，得到一个seriesIDs，表示一个series列表。然后构建key，构建方法就是：key列表=series列表*field列表。最终，所有的查询都是基于key进行查询，然后对查询结果执行merge操作返回给用户。

keyId，measurement结构体如下：

type Measurement struct {

    Name       string `json:"name,omitempty"`

    fieldNames map[string]struct{}      // 此 measurement 中的所有 filedNames



    // 内存中的索引信息

    // id 以及其对应的 series 信息，主要是为了在 seriesByTagKeyValue 中存储Id节约内存

    seriesByID          map[uint64]*Series              // lookup table for series by their id



    // 根据 tagk 和 tagv 的双重索引，保存排好序的 SeriesID 数组

    // 这个 map 用于在查询操作时，可以根据 tags 来快速过滤出要查询的所有 SeriesID，之后根据 SeriesKey 以及时间范围从文件中读取相应内容

    seriesByTagKeyValue map[string]map[string]SeriesIDs // map from tag key to value to sorted set of series ids



    // 此 measurement 中所有 series 的 id，按照 id 排序

    seriesIDs           SeriesIDs                       // sorted list of series IDs in this measurement

}

在查询过程中，需要经过RetentionPolicy+ShardGroup+Shard三层映射，这些映射都是根据时间戳来的，从而把查询key的任务分发给了各个shard，问题转化为在shard内部的查询。

当对一个shard进行查询时，加载shard对应的tsm文件中的index部分，在内存中构建索引，执行二分查找确定key+timestamp所对应的范围，得到beg和end。在tsm文件的index部分获取索引的详情，从而得到block的地址，解压各个block就得到时序数据。

Compactor

compactor是压缩器，在后台持续运行，每隔 1 秒会检查一次是否有需要压缩合并的数据。

它主要进行两种操作：

  • Cache=>TSM文件。当 cache 中的数据大小达到阀值后，进行快照，以后转存到一个新的 tsm 文件中。
  • 合并压缩TSM文件：将多个小的 tsm 文件合并成一个，使每个文件尽可能达到单个文件的最大大小，减小文件的数量，而且一些数据的删除操作也是在这个时候完成。

数据压缩过程是一个将write-optimized格式优化为read-optimized的格式的过程，Influxdb的压缩包括多种压缩过程。

  • LevelCompaction：InfluxDB将TSM文件分为4个层级(Level 1-4)，compaction只会发生在同层级文件内，同层级的文件compaction后会晋升到下一层级。从这个规则看，根据时序数据的产生特性，level越高数据生成时间越旧，访问热度越低。由Cache数据初次生成的TSM文件称为Snapshot，多个Snapshot文件compaction后产生Level1的TSM文件，Level1的文件compaction后生成level2的文件，依次类推。低Level和高Level的compaction会采用不同的算法，低level文件的compaction采用低CPU消耗的做法，例如不会做解压缩和block合并，而高level文件的compaction则会做block解压缩以及block合并，以进一步提高压缩率。
  • IndexOptimizationCompaction: 当Level4的文件积攒到一定个数后，index会变得很大，查询效率会变的比较低。影响查询效率低的因素主要在于同一个TimeSeries数据会被多个TSM文件所包含，所以查询不可避免的需要跨多个文件进行数据整合。所以IndexOptimizationCompaction的主要作用就是将同一TimeSeries下的数据合并到同一个TSM文件中，尽量减少不同TSM文件间的TimeSeries重合度。
  • FullCompaction: InfluxDB在判断某个Shard长时间内不会再有数据写入之后，会对数据做一次FullCompaction。FullCompaction是LevelCompaction和IndexOptimization的整合，在做完一次FullCompaction之后，这个Shard不会再做任何的compaction，除非有新的数据写入或者删除发生。这个策略是对冷数据的一个规整，主要目的在于提高压缩率。

配置

reporting-disabled = false

bind-address = "127.0.0.1:8088"

[meta]

dir = "/Users/bytedance/.influxdb/meta"

retention-autocreate = true

logging-enabled = true

[data]

dir = "/Users/bytedance/.influxdb/data"

index-version = "inmem"

wal-dir = "/Users/bytedance/.influxdb/wal"

wal-fsync-delay = "0s"

validate-keys = false

query-log-enabled = true

cache-max-memory-size = 1073741824

cache-snapshot-memory-size = 26214400

cache-snapshot-write-cold-duration = "10m0s"

compact-full-write-cold-duration = "4h0m0s"

compact-throughput = 50331648

compact-throughput-burst = 50331648

max-series-per-database = 1000000

max-values-per-tag = 100000

max-concurrent-compactions = 0

max-index-log-file-size = 1048576

series-id-set-cache-size = 0

series-file-max-concurrent-snapshot-compactions = 0

trace-logging-enabled = false

tsm-use-madv-willneed = false

[coordinator]

write-timeout = "10s"

max-concurrent-queries = 0

query-timeout = "0s"

log-queries-after = "0s"

max-select-point = 0

max-select-series = 0

max-select-buckets = 0

[retention]

enabled = true

check-interval = "30m0s"

[shard-precreation]

enabled = true

check-interval = "10m0s"

advance-period = "30m0s"

[monitor]

store-enabled = true

store-database = "_internal"

store-interval = "10s"

[subscriber]

enabled = true

http-timeout = "30s"

insecure-skip-verify = false

ca-certs = ""

write-concurrency = 40

write-buffer-size = 1000

[http]

enabled = true

bind-address = ":8086"

auth-enabled = false

log-enabled = true

suppress-write-log = false

write-tracing = false

flux-enabled = false

flux-log-enabled = false

pprof-enabled = true

pprof-auth-enabled = false

debug-pprof-enabled = false

ping-auth-enabled = false

prom-read-auth-enabled = false

https-enabled = false

https-certificate = "/etc/ssl/influxdb.pem"

https-private-key = ""

max-row-limit = 0

max-connection-limit = 0

shared-secret = ""

realm = "InfluxDB"

unix-socket-enabled = false

unix-socket-permissions = "0777"

bind-socket = "/var/run/influxdb.sock"

max-body-size = 25000000

access-log-path = ""

max-concurrent-write-limit = 0

max-enqueued-write-limit = 0

enqueued-write-timeout = 30000000000

[logging]

format = "auto"

level = "info"

suppress-logo = false

[[graphite]]

enabled = false

bind-address = ":2003"

database = "graphite"

retention-policy = ""

protocol = "tcp"

batch-size = 5000

batch-pending = 10

batch-timeout = "1s"

consistency-level = "one"

separator = "."

udp-read-buffer = 0

[[collectd]]

enabled = false

bind-address = ":25826"

database = "collectd"

retention-policy = ""

batch-size = 5000

batch-pending = 10

batch-timeout = "10s"

read-buffer = 0

typesdb = "/usr/share/collectd/types.db"

security-level = "none"

auth-file = "/etc/collectd/auth_file"

parse-multivalue-plugin = "split"

[[opentsdb]]

enabled = false

bind-address = ":4242"

database = "opentsdb"

retention-policy = ""

consistency-level = "one"

tls-enabled = false

certificate = "/etc/ssl/influxdb.pem"

batch-size = 1000

batch-pending = 5

batch-timeout = "1s"

log-point-errors = true

[[udp]]

enabled = false

bind-address = ":8089"

database = "udp"

retention-policy = ""

batch-size = 5000

batch-pending = 10

read-buffer = 0

batch-timeout = "1s"

precision = ""

[continuous_queries]

log-enabled = true

enabled = true

query-stats-enabled = false

run-interval = "1s"

[tls]

min-version = ""

max-version = ""

参考资料

中文入门简介：jasper-zhang1.gitbooks.io/influxdb/co…

英文官方Python文档：www.influxdata.com/blog/gettin…

Python教程：influxdb-python.readthedocs.io/en/latest/e…

时序数据库对比：www.cnblogs.com/dhcn/p/1297…

DolphinDB教程：dolphindb/Tutorials_CN 下载地址：DolphinDB官网

influxdb教程，举个例子网：www.hellodemos.com/hello-influ…

OpenTSDB：developer.aliyun.com/article/104…

开源时序数据库解析：developer.aliyun.com/article/106…

influxdb原理详解：www.shangmayuan.com/a/059faa17b…

influxdb查询详解：www.codenong.com/js91edeffca…

influxdb原理那些事：luoxn28.github.io/2020/01/28/… www.linuxdaxue.com/influxdb-pr…

一份比较详细的文档：jasper-zhang1.gitbooks.io/influxdb/co…

官方文档：docs.influxdata.com/influxdb/v1…

时间序列数据的存储和计算 - 开源时序数据库解析（三）：zhuanlan.zhihu.com/p/32710333

avatar
文章
阅读
粉丝
