iOS时钟翻转动画

云层之上
3,580 阅读3分钟

我正在参加「掘金·启航计划」

最近项目有个时间倒计时的功能，网上也有很多优秀的第三方。这个功能应用还是比较广泛的，就稍微研究了一下。有好几种方法实现，笔者选取较简单一种。

原理其实很简单，就是一个的绕X轴的翻转动画，只是在翻转过程中针对特殊情况做 特殊处理就行，下面也会讲到。

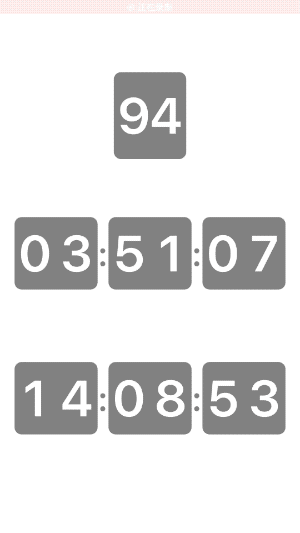

效果图


思路

以一次完整动画为例，分步骤解析：

第一步：

新建3个UILable，分别是正在显示(currentLabel)、下一个显示(nextLabel)、做动画的(animationLabel)。

第二步：

首先在每次动画前给nextLabel设置默认的X轴起始角度翻转，这样处理是为了能够只显示上半部分，下半部分被隐藏（zPosition不改动的情况下），如下图，红色的是nextLabel，绿色的是currentLabel，灰色的是animationLabel。


代码：

// 设置默认的X轴起始角度翻转，为了能够只显示上半部分，下半部分被隐藏（zPosition不改动的情况下）
func setupStartRotate() -> CATransform3D {
    var transform = CATransform3DIdentity
    transform.m34 = CGFLOAT_MIN
    transform = CATransform3DRotate(transform, .pi*kStartRotate, -1, 0, 0)
    return transform
}

第三步：

使用CADisplayLink做动画，笔者这里设置固定的刷新帧率为60（因为存在不同的刷新帧率设备），且动画执行时间0.5s，即每次刷新帧率时动画执行了2/60进度。

接下来使用CATransform3DRotate将animationLabel沿着X轴进行翻转动画，这时候我们会发现动画的进度超过一半时，会存在如下问题：


上图这个是倒计时 2 变为 1 的过程，且动画进度超过一半时的显示画面。我们换个角度看看：


可知在当前情况下，灰色的标签显示的是 2 的上部分的背面，但是应该显示的是 1 的下部分，这显示是有问题的。这么说有点拗口，简单来说就是一个物体在3D空间中沿X轴翻转大于90度时，我们看到的实际是物体的上下和前后均颠倒的二维平面，所以才会出现如此的不和谐。

所以解决这个问题，使动画更和谐流畅，我们需要物体翻转的动画在临界点翻转到90度时，即与屏幕垂直的时候，为了正确显示，即需要将动画的animationLabel同时沿着Y和Z轴翻转，并切换文字，将2切换成1。即：

if animateProgress >= 0.5 {
   t = CATransform3DRotate(t, .pi, 0, 0, 1);
   t = CATransform3DRotate(t, .pi, 0, 1, 0);
   animationLabel.text = nextLabel.text
 }else{
   animationLabel.text = currentLabel.text
 }

此时的过程就是 2 在翻转超过90时，将之沿着Y和Z轴翻转，并切换为1，看到的就是动图显示的过程了。

到这里一个完整的翻转动画就结束了，后面使用CADisplayLink定时重复上述动画就可以了。

后续也使用这个动画写了一个时间显示的和倒计时的demo，具体的代码在下面的链接，感兴趣的可以查阅指导下。

RCFoldAnimation

若存在什么不对的地方，欢迎指正！
