型号：VK1621
品牌：永嘉微电/VINKA
封装形式：SSOP48/ LQFP48/LQFP44/SDIP28/DICE KPP2650

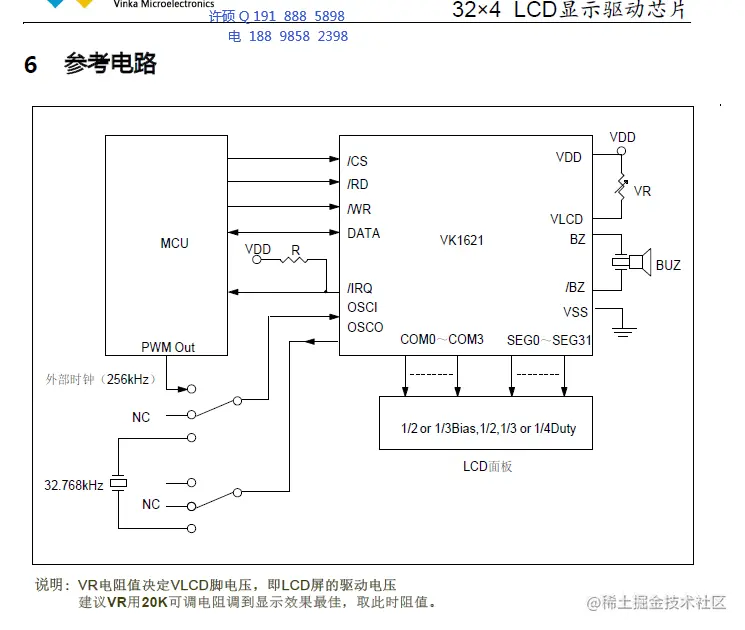

VK1621概述:
VK1621是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3/4个通信脚配置显示参数和发送显示数据，也可通过指令进入省电模式。
功能特点：
• 工作电压 2.4-5.2V
• 内置256 kHz RC振荡器（上电默认）
• 可外接32.768kHz晶体振荡器（OSCO,OSCI）
• 可外接256kHz时钟源（OSCI）
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）可配置为1/2、1/3、1/4
• 内置显示RAM为32x4位
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
• 3/4线串行接口
• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• 3种显示数据的访问方式
• VLCD脚提供LCD驱动电压（<VDD）
• 封装
SSOP48(300mil)(15.9mm x 7.5mm PP=0.635mm)
LQFP48(7.0mm x 7.0mm PP=0.5mm)
LQFP44(10.0mm x 10.0mm PP=0.8mm)
SDIP28(288mil)(35.3mm x 7.3mm PP=2.54mm)
DICE
型号：VK1622
品牌：永嘉微电/VINKA
封装形式：LQFP44/LQFP52/ LQFP64/QFP64
概述
VK1622S是一个点阵式存储映射的LCD驱动器，可支持最大256点（32EGx8COM）的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。
特点
• 工作电压 2.4-5.2V
• 内置32 kHz RC振荡器（上电默认）
• 可外接32kHz时钟源（OSCI）
• 偏置电压（BIAS）固定为1/4
• COM周期（DUTY）固定为1/8
• 内置显示RAM为32x8位
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
• 3/4线串行接口
• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（＜VDD）
• 封装
LQFP44(10.0mm x 10.0mm PP=0.8mm)
LQFP52(14.0mm x 14.0mm PP=1.0mm)
LQFP64(7.0mm x 7.0mm PP=0.4mm)
QFP64(20.0mm x 14.0mm PP=1.0mm) .
型号：VK1623
品牌：永嘉微电/VINKA
封装形式：LQFP100/QFP100/DICE/COG
年份：新年份
概述
VK1623S是一个点阵式存储映射的LCD驱动器，可支持最大384点（48EGx8COM）的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。
特点:
• 工作电压 2.4-5.2V
• 内置 32 kHz RC振荡器（上电默认）
• 可外接32.768kHz晶体振荡器或32kHz时钟源
• 偏置电压（BIAS）固定为1/4
• COM周期（DUTY）固定为1/8
• 内置显示RAM为48x8位
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
• 3/4线串行接口
• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（＜VDD）
• 封装
LQFP100(14.0mm x 14.0mm PP=0.5mm)
QFP100(20.0mm x 14.0mm PP=0.65mm)
DICE
COG
型号：VK1625
品牌：永嘉微电/VINKA
封装形式：LQFP100/QFP100
概述:
VK1625是一个点阵式存储映射的LCD驱动器，可支持最大512点（64EGx8COM）的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。
特点:
• 工作电压 2.4-5.2V
• 内置32 kHz RC振荡器（上电默认）
• 可外接32kHz时钟源或32.768KHz晶体振荡器
• 偏置电压（BIAS）固定为1/4
• COM周期（DUTY）固定为1/8
• 内置显示RAM为64x8位
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
• 3/4线串行接口
• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（＜VDD）
• 封装
LQFP100(14.0mm x 14.0mm PP=0.5mm)
QFP100(20.0mm x 14.0mm PP=0.65mm) .
型号：VK1626
品牌：永嘉微电/VINKA
封装形式：LQFP100/QFP100
年份：新年份
概述:
VK1626是一个点阵式存储映射的LCD驱动器，可支持最大768点（48EGx16COM）的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。
特点:
• 工作电压 2.4-5.2V
• 内置32 kHz RC振荡器（上电默认）
• 可外接32kHz时钟源（OSCI）
• 偏置电压（BIAS）固定为1/5
• COM周期（DUTY）固定为1/16
• 内置显示RAM为48x16位
• 蜂鸣器频率可配置为2kHz、4kHz
• 省电模式（通过关显示和关振荡器进入）
• 时基和看门狗共用1个时钟源，可配置8种频率
• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
• 3/4线串行接口
• 软件配置LCD显示参数
• 写命令和读写数据2种命令格式
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（＜VDD）
• 封装
LQFP100(14.0mm x 14.0mm PP=0.5mm)
QFP100(20.0mm x 14.0mm PP=0.65mm) .
