GMP协程调度实现原理

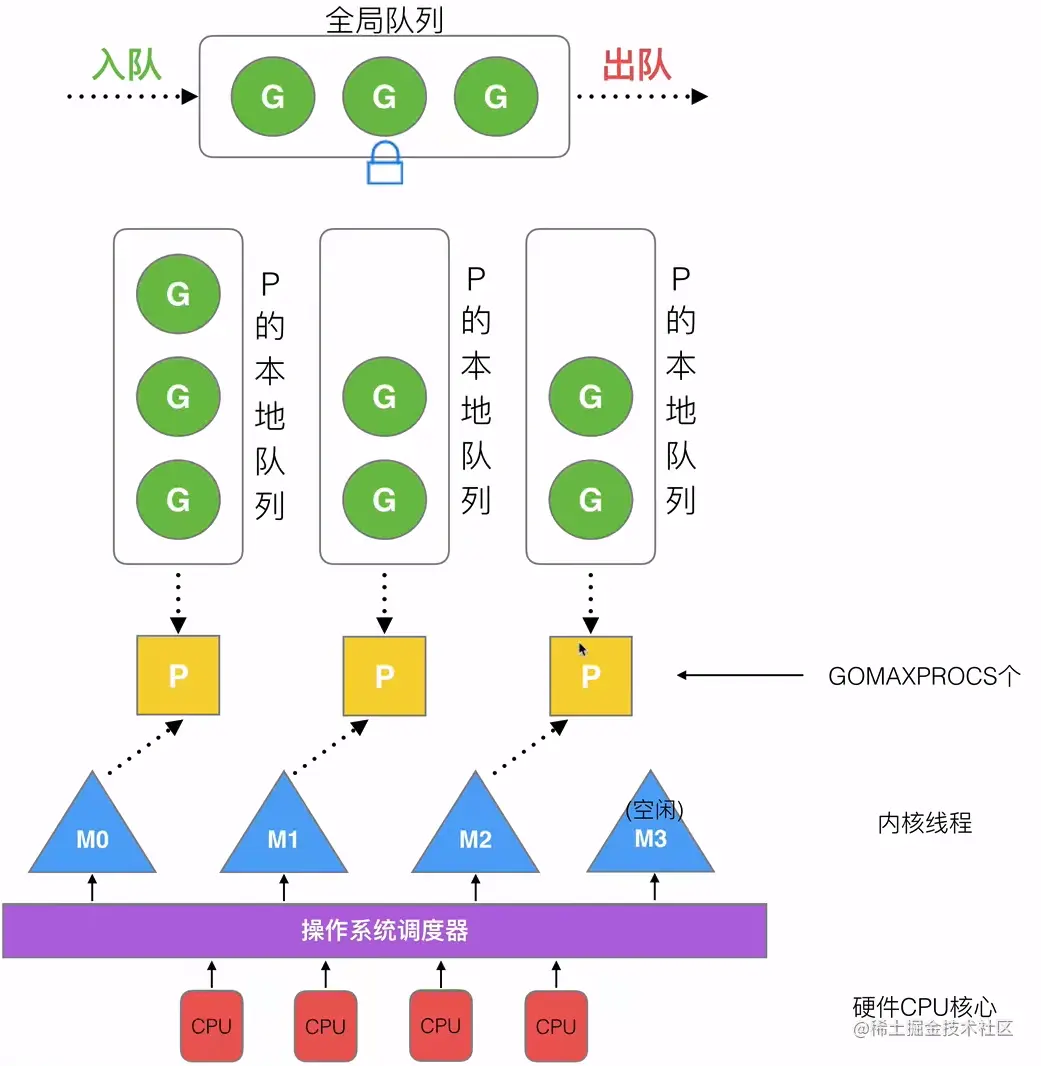

GMP模型


G

Goroutine协程，保存goroutine的状态信息。简单来说，就是保存运行goroutine所需要的上下文信息。，以便轮到本goroutine执行时，CPU能够获取所需要的依赖指以及从哪一条指令处开始执行。

G分为三类：

  • 主协程，用来执行用户main函数的协程
  • 主协程创建的协程，也是P调度的主要成员
  • G0，每个M都有一个G0协程，他是runtime的一部分，是M创建的第一个G，与该M唯一绑定，被用来调度其它G。

M

Machine，代表实际工作的执行者，对应到操作系统级别的线程。所有的G都需要调度到M上才能运行。

M分为两类：

  • 普通M，用来与P绑定执行G中任务
  • M0，M0是启动程序后的编号为0的主线程。M0负责执行初始化操作核启动第一个G，之后就和其它M一样了

P

Processor，调度逻辑处理器，同时也是Go中代表资源的分配主体，默认为机器核数，可以通过GOMAXPROCS环境变量调整。其为M的执行提供“上下文”，保存执行G时所需要的一些资源。

调度器的设计策略

复用线程，避免频繁的创建、销毁线程，而是对线程的复用。

工作窃取

当一个P发现自己的LRQ(Local Runnable Queue)已经没有可执行的G时，尝试从其它线程绑定的P偷取G，而不是销毁线程。如果从其它P偷不到，那么从全局队列中获取。

调度时机

  • 主动调度

    协程通过runtime.Goshed方法主动让渡自己的执行权力，之后这个协程会被放到全局队列中，等待后续被执行

  • 被动调度

    协程在休眠，系统调用、执行垃圾会少而导致阻塞或暂停时，协程LRQ里的其它G会被调走给其它P，而占用的这个G则单独和该M进行绑定。该G在后续还需执行时，分给其它P。

  • 抢占

    一个G最多占用CPU 10ms，防止其它G被饿死

goroutine和线程的区别

内存占用

创建一个goroutine的栈内存消耗为 2 KB，实际运行中，如果栈空间不够用，会自动进行扩容。

创建一个thread则需要消耗 1 MB 栈内存，而且还需要一个被称为“a guard page”的区域用于和其它 thread 的栈空间进行隔离。

这意味着对于一个用Go构建的 HTTP Server 而言，对于到来的每个请求，创建一个 goroutine 用来处理是非常轻松的一件事。而如果使用线程作为并发原语的语言构建的服务，每个请求对应一个线程太浪费资源，容易 OOM

创建和销毁

Thread创建和销毁都会有巨大的消耗，因为要和操作系统打交道，是内核级的，通常解决的办法就是线程池。

goroutine是由Go runtime负责管理的，创建和销毁的消耗非常小，是用户级。

切换

goroutine切换只需要保存三个寄存器：Program Counter，Stack Pointer and BP

约为200ns，相当于2400到3600条指令。

而线程切换需要1000-1500ns

调度发生地点

Go中协程的调度发生在runtime，属于用户态，不涉及与内核态的切换；一个协程可以被切换到多个线程执行。

调度策略

线程调度大部分是抢占式调度，操作系统通过发出中断信号强制线程切换上下文；Go的协程基本是主动和被动式调度，调度时机可预期。

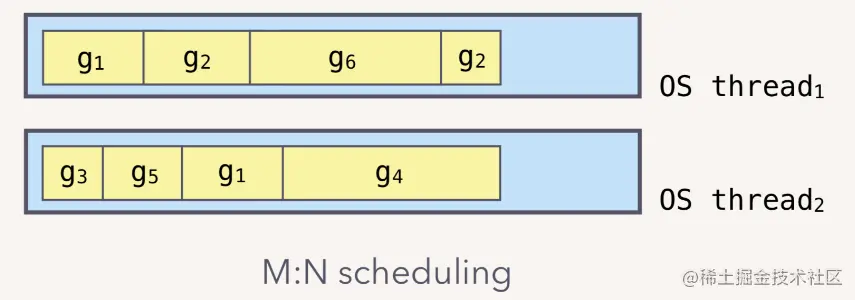

M:N模型


Runtime会在程序启动时，创建M个线程，之后创建的N个goroutine都会依附在这M个线程上执行，这就是M:N模型。

Go调度器场景过程解析

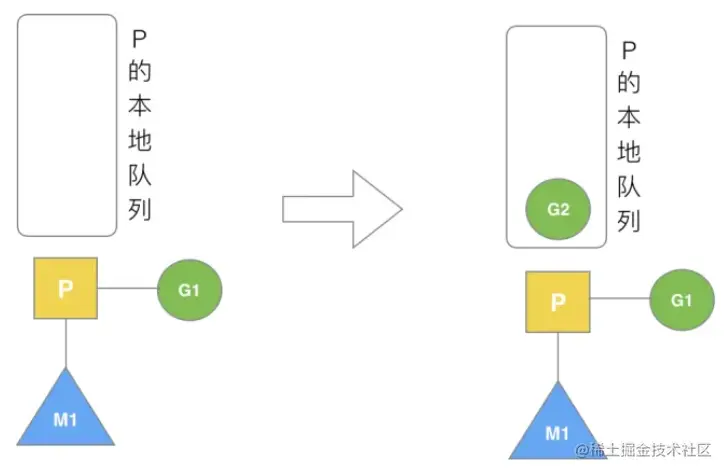

场景1：G1创建G2


为了局部性，G2优先加入到P1的本地队列

场景2：G1执行完毕

image-20230611143312976.png G1完成后，M上运行的goroutine切换为G0，G0负责调度时协程的切换，从P的LRQ中取G2，从G0切换回G2，并开始运行G2，实现了线程M1的复用

场景3：G2开辟过多的G

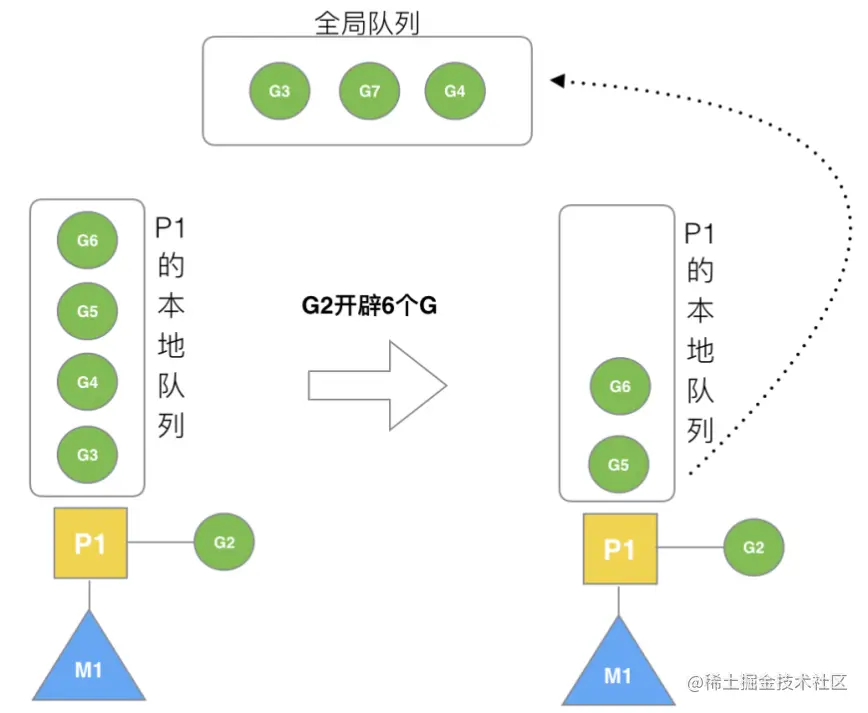

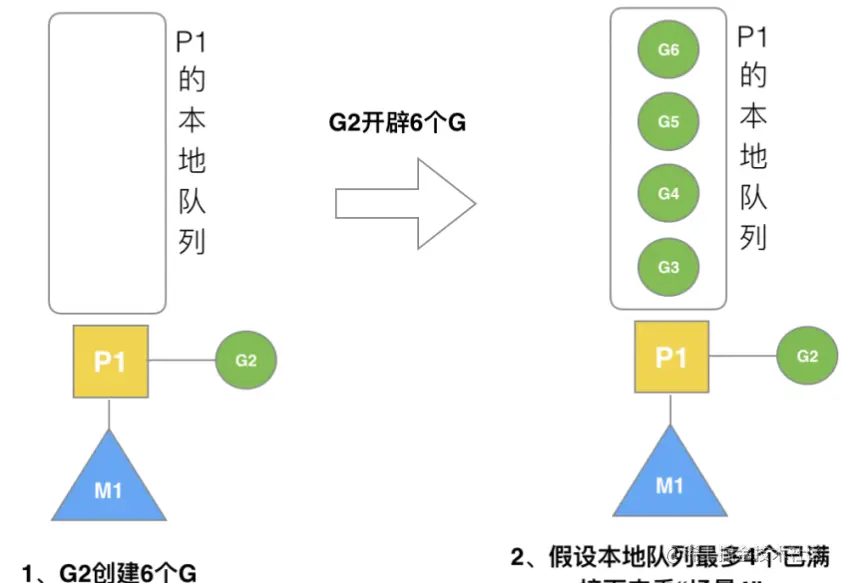

image-20230611143713930.png G2创建6个G，那么前4个G会被保存在本地的LRQ中，而在创建超出4个的新G时，会执行负载均衡策略，将前一半的G与新G打乱顺序插入到全局队列中。

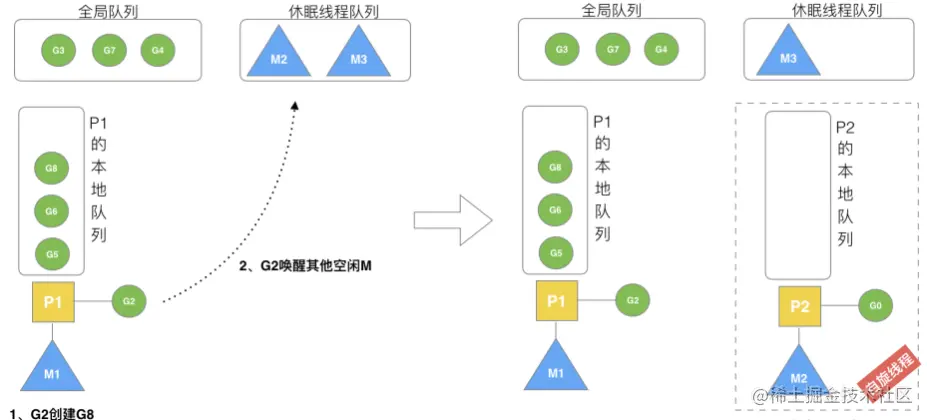

场景4：创建G时唤醒正在休眠的M

image-20230611144210665.png 在创建G时，运行的G会尝试唤醒其它空闲的P和M组合去执行。

假定G2唤醒了M2，M2绑定了P2，并运行G0，但是P2的LRQ没有G，那么M2就会自旋(没有G但为运行状态的线程，不断寻找G)。如果M醒来发现没有P能和它组合，那么它就不能自旋。

系统中最多有GOMAXPROCS个自旋或正在工作的线程，多余的会让它们休眠。

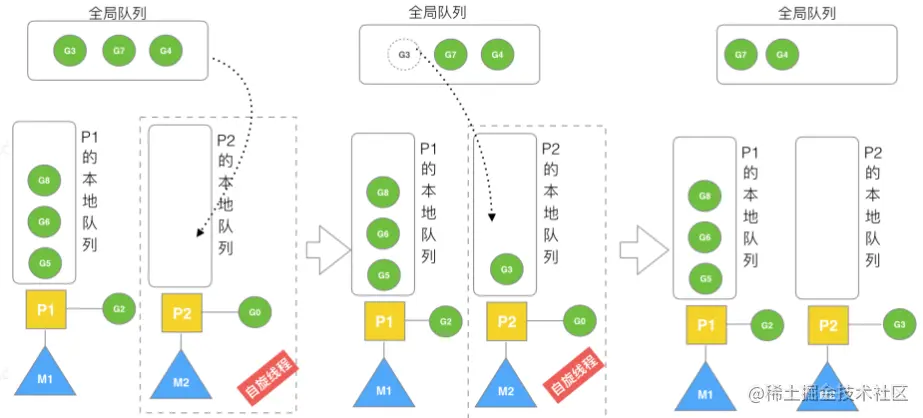

场景5：被唤醒的M2(自旋状态)努力找工作

image-20230611145048495.png M2尝试从全局队列(简称“GQ”)取一批G放到LRQ中，其取得数量符合以下公式：

n=min(len(GQ)/GOMAXPROCS+1,cap(LQ)/2)n = min(len(GQ) / GOMAXPROCS+1,cap(LQ)/2)

如上图，从GQ取得G3后，从G0切换到G3并开始运行。

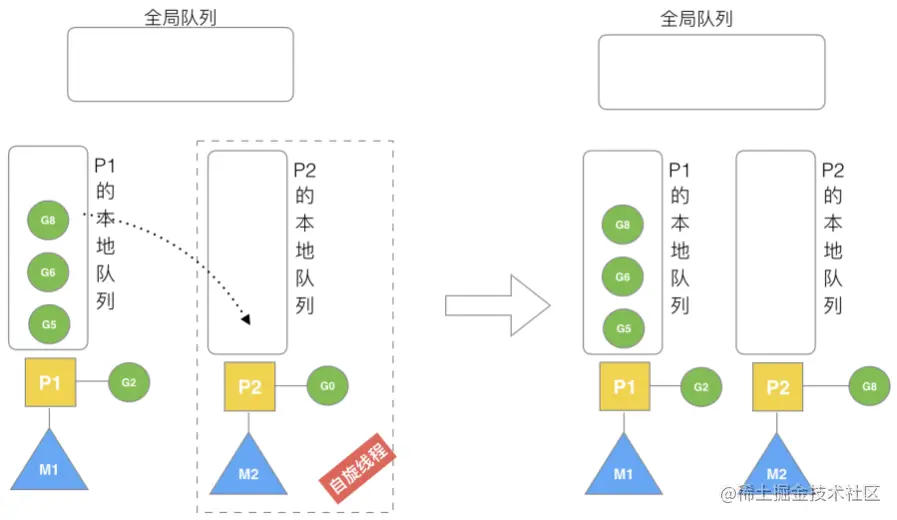

如果GQ中没有G能获取，M2仍旧会积极找工作，它会从别人那里投一些G过来(一半偷另一个M得一半)

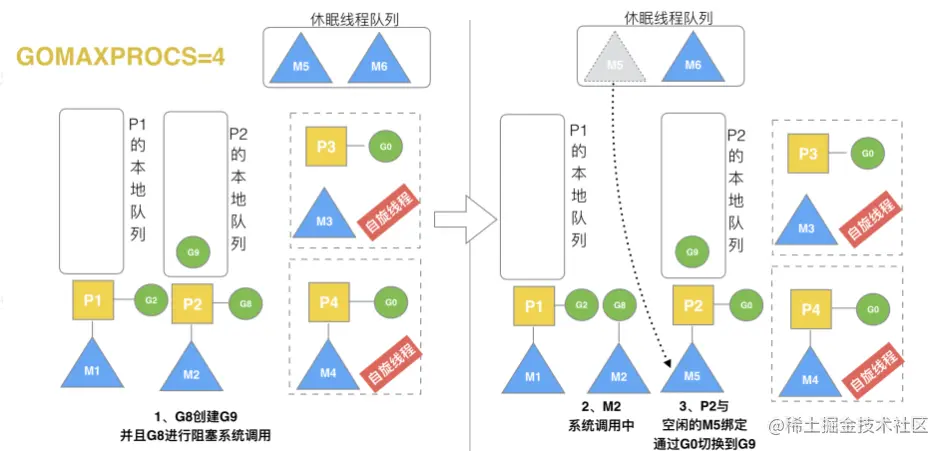

场景6：G发生系统调用，阻塞


当前M3和M4为自旋线程，还有M5和M6为空闲正在休眠的线程。G8创建了G9，并加入到LRQ中，此时G8进行了阻塞的系统调用。于是，M2和P2立即进行解绑，P2会进行如下判断：

  1. P2本地有G，全局队列有G或有空闲正在休眠的M，P2会立马唤醒一个M与它绑定
  2. 否则，P2加入到空闲P列表，等待M来获取可用的P

而M2在等待G8结束后，会与G8解绑，并寻找新的P进入自旋找工作状态，如果无法找到P，就会进入休眠，长时间的休眠会被GC回收。

而G8则会加入到全局队列。

场景7：G发生系统调用，非阻塞

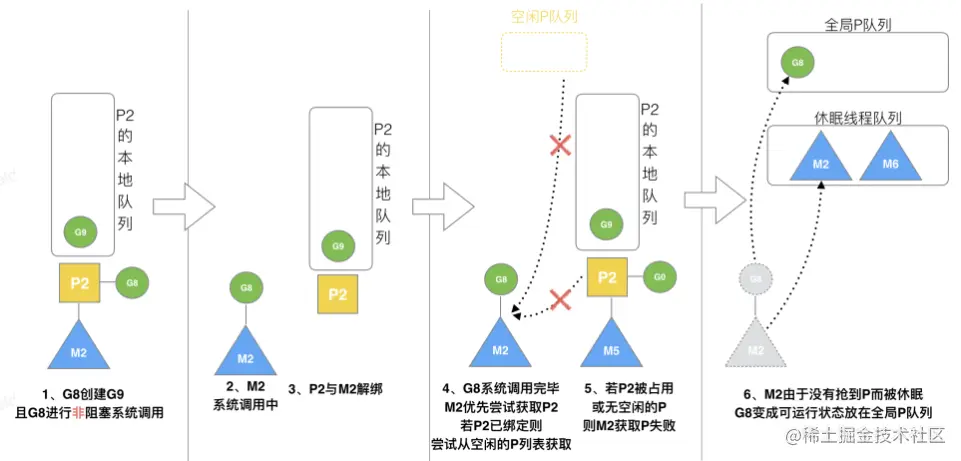

image-20230611151316484.png M2与P2会解绑，但是M2会记住P2，然后G8和M2进入系统调用状态，该状态结束后，M2会尝试获取P2，如果无法获取，则尝试获取空闲的P进入自旋找工作状态。如果还是无法获取，进入休眠状态。同时G8会标记为可运行状态并加入到全局队列。
