什么是消息队列？ 消息队列(MQ)，指保存消息的一个容器，本质是个队列。但这个队列， 需要支持高吞吐，高并发，并且高可用。

01.前世今生

TIB

IBM

MQ/WebSphere

MSMO

JMS

AMQP/RabbitMQ

Kafka

RocketMQ

Pulsar


graph LR;

TIB\[TIB,1985]-->B(BM MQ/WebSphere,1993);

B-->C(MSMQ,1997);

C-->D(JMS,2001);

D-->E(AMQP/RabbitMQ,2004);

graph LR
	E(AMQP/RabbitMQ,2004)-->F(Kafka,2010);
	F-->G(RocketMQ,2011阿里研发)
	G-->H(Pulsar,2012,yahoo)
  • Kafka:分布式的、分区的、多副本的日志提交服务，在高吞吐场景下发挥较为出色
  • RocketMQ：低延迟、强一致、高性能、高可靠、万亿级容量和灵活的可扩展性，在一些 实时场景中运用较广
  • Pusr:是下一代云原生分布式消息流平台，集消息、存储、轻量化函数式计算为一体、 采用存算分离的架构设计
  • BMQ:和Pusr架构类似，存算分离，初期定位是承接高吞吐的离线业务场景，逐步 替换掉对应的Kafka集群

2.2 基本概念和原理

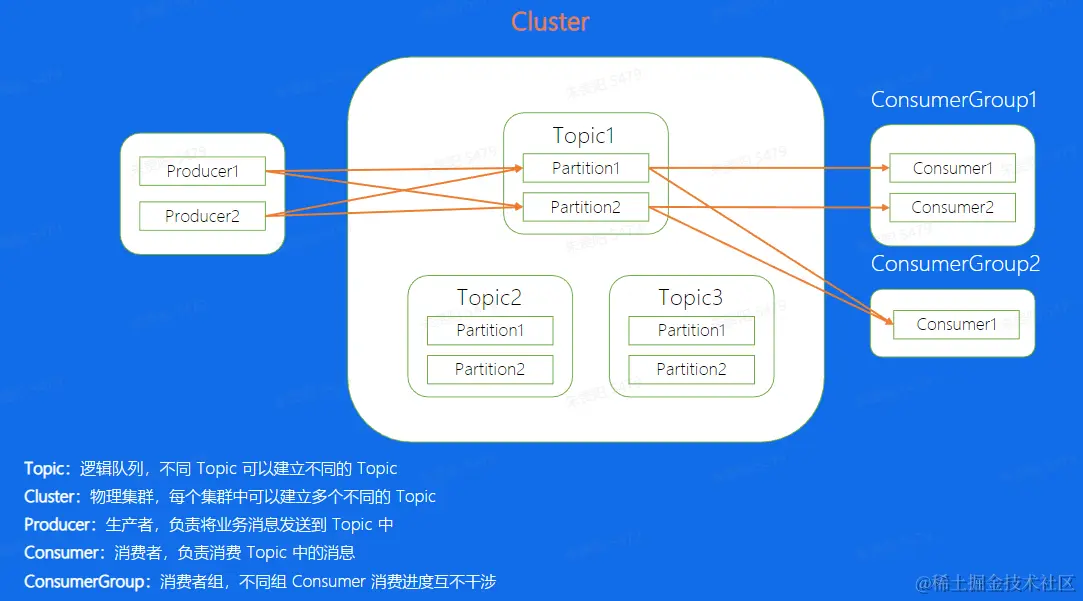

一、Topic

Topic:Kakfa中的逻辑队列，可以理解成每一个不同的业务场是就是一个不同的topic,对于这个业务来说，所有的数据都存储在这个topic中

Cluster:Kafka的物理集群，每个集群中可以新建多个不同的topic Producer:顾名思义，也就是消息的生产端，负麦将业务消息发送到Topic当中 Consumer:消息的消费端，负麦消费已经发送到topic中的消息 Partition:通常topic会有多个分片，不同分片直接消息是可以并发来处理的，这样提高单个Topic的吞吐


二、Offset

Offset:消息在partition内的相对位置信息，可以理解为唯一ID,在partition内部严格递增。

对于每一个Partition来说，每一条消息都有一个唯一的Offset


三、Replice

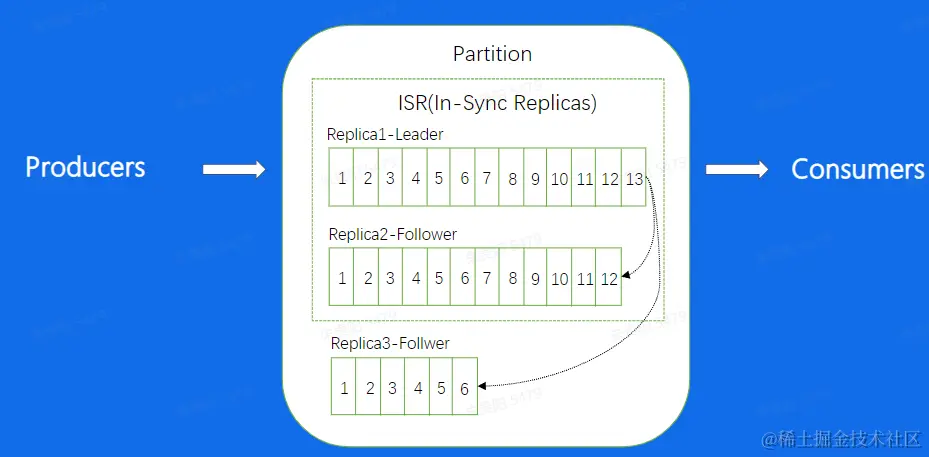

Replice :分片的副本，分布在不同的机器上，可用来容灾，Leader对外服务，Follower异步去拉取Leader的数据进行一个同步，如果Leader挂掉了，可以将Follower提升成Leader再对外进行服务 ISR:意思是同步中的副本，对于Follower来说，始终和lleader是有一定差距的，但当这个差距比较小的时候，我们就可以将这个follower副本加入到ISR中，不在ISR中的副本是不允许提升成Leader的


四、数据复制：

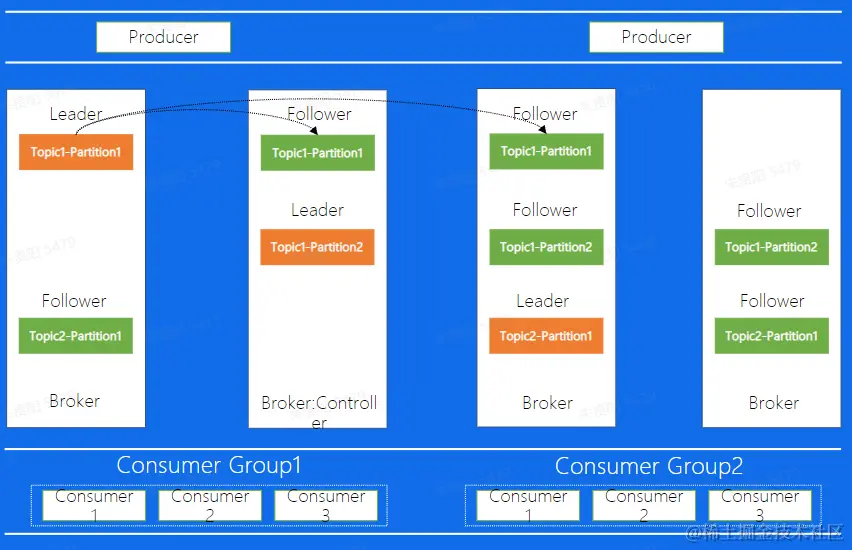

下面这幅图代表着Kafka中副本的分布图。途中Brokert代表每一个Kafka的节点，所有的Broker节点最终组成了一个集群。

整个图表示：图中整个集群，包含了4个Broker机器节点，集群有两个Topic,分别是Topic1和Topic2,Topic1有两个分片，Topic2有1个分片，每个分片都是三副本的状态。

这里中间有一个Brokerl同时也扮演了Controller的角色，Controller是整个集群的大脑，负责对副本和Brokeri进行分配


五、Kafka架构

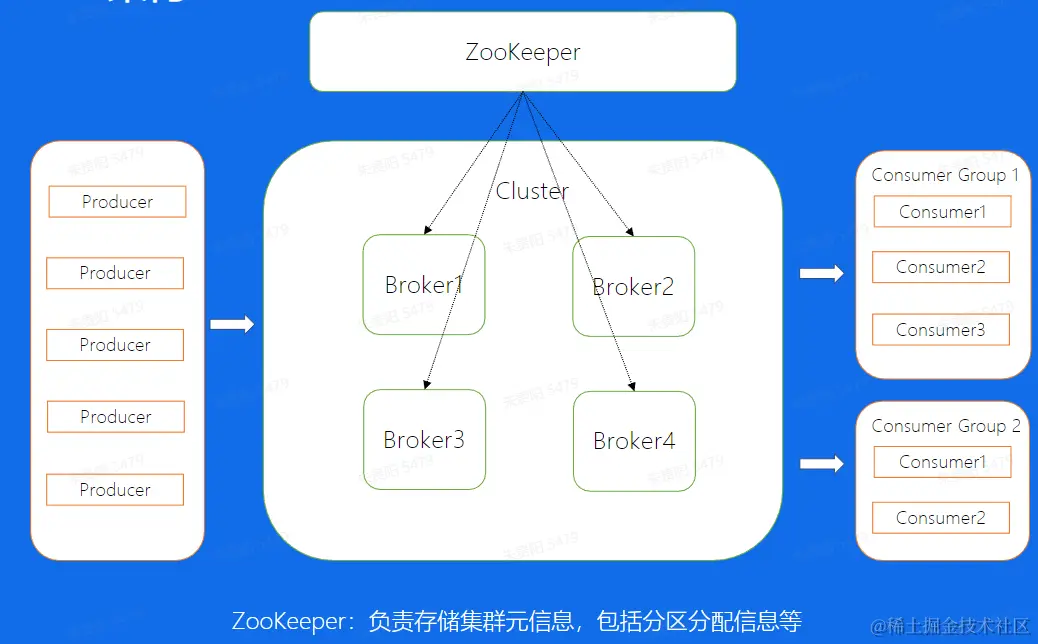

在集群的基础上，还有一个模块是ZooKeeper,这个模块其实是存储了集群的元数据信息，比如副本的分配信息等等， Controlleri计算好的方案都会放到这个地方 5.png

六、为什么快的原因

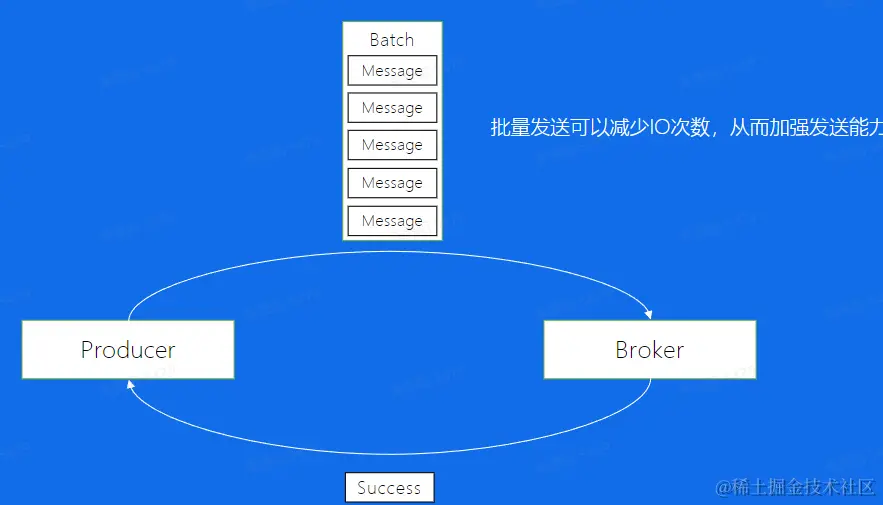

批量发送

发送1条消息，等到其成功后再发1条-----》批量发送

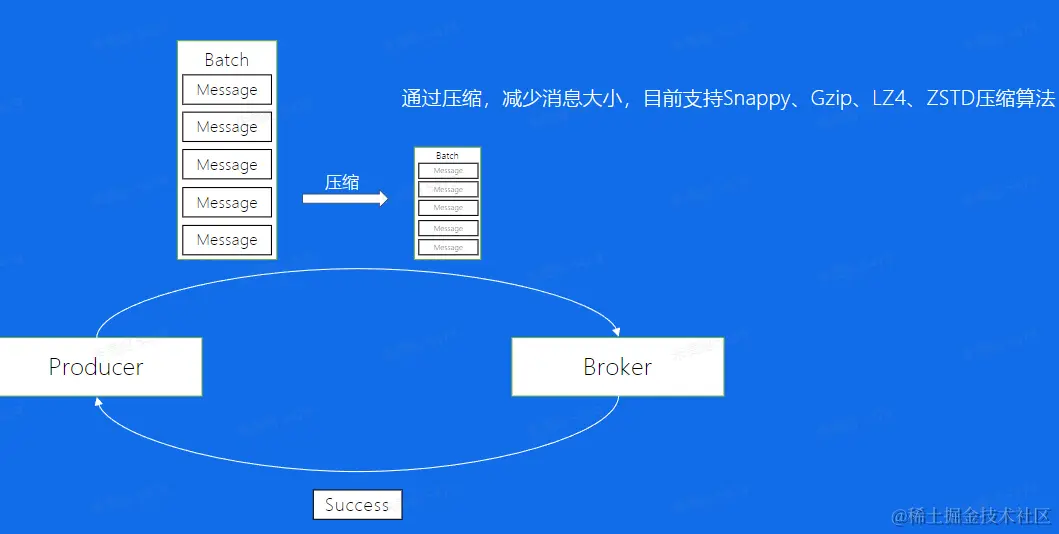

7.png 数据压缩

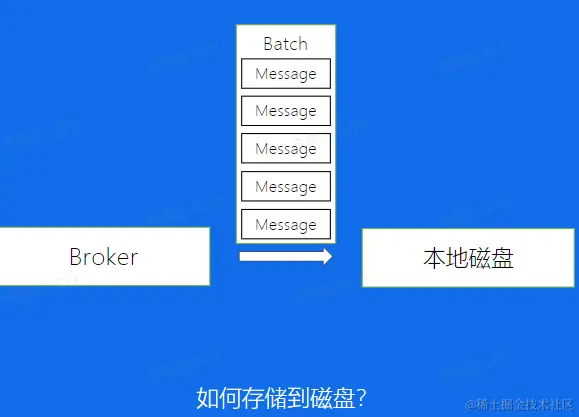

七、Broker----数据的存储

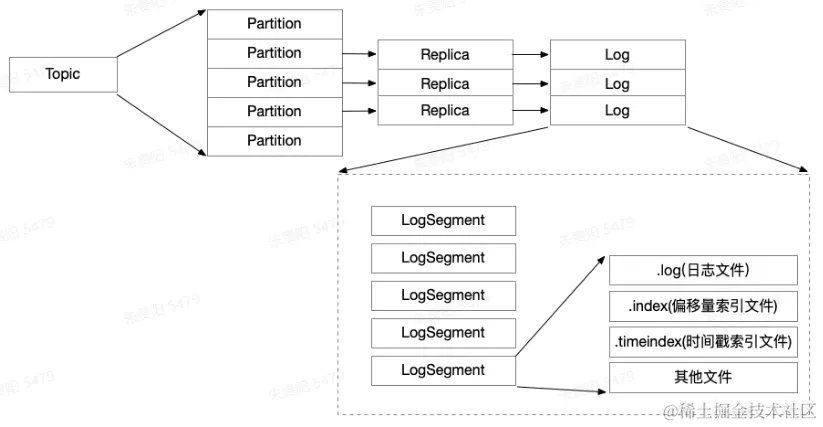

9.png 消息文件结构 先看看Kafaka最终存储的文件结构：

10.png 数据路径：Topic/Partition/Segment/(log|index|timeindex|.)

移动磁头找到对应磁道，磁盘转动，找到对应扇区，最后写入。寻道成本比较高.

因此顺序写可以减少寻道所带来的时间成本。就是在末尾追加写入，以提高写入效率

八、如何找到消息

此时我们的消息写入到Broker的磁盘上了，那这些数据又该怎么被找到然后用来消费呢

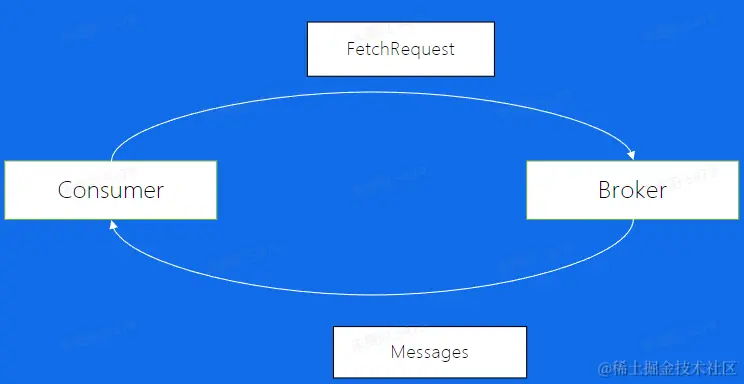

Consumer通过发送FetchRequest请求消息数据，Broker会将指定Offset处的消息，按照时问窗口和消息 大小窗口发送给Consumer,.寻找数据这个细节是如何做到的呢？


偏移量索引文件

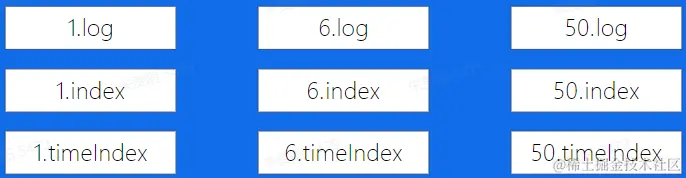

介绍文件：文件名是文件中第一条消息的offset;然后，第一步，通过二分找到小于目标文件的最大文件

目标：寻找Offset = 28

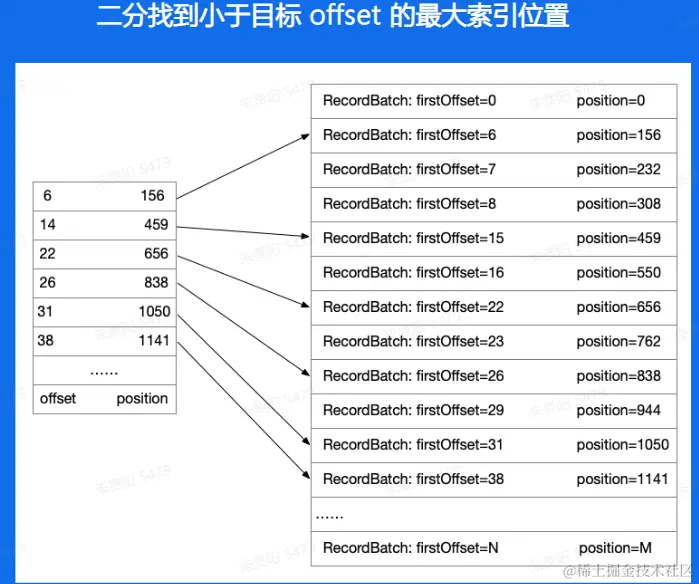

通过二分找到小于目标offset最大的索引位置，再遍历找到目标offset

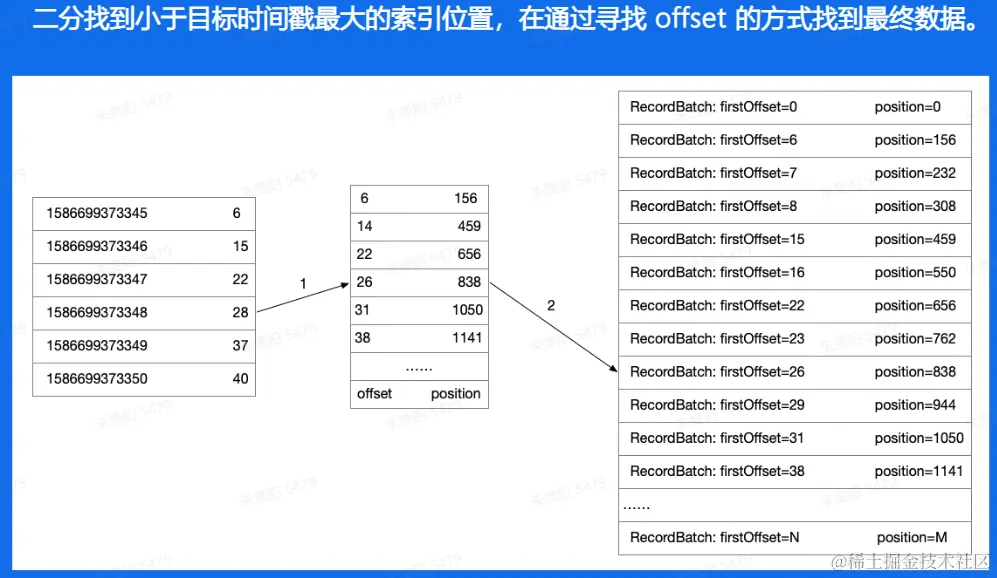

13.png 如果我们需要使用时间图戳来寻找的时候，和ofst相比只是多加了一级索引，也就是通过二分找到时间图戳对应的offset,再重复之前的步骤找到相应的文件数据

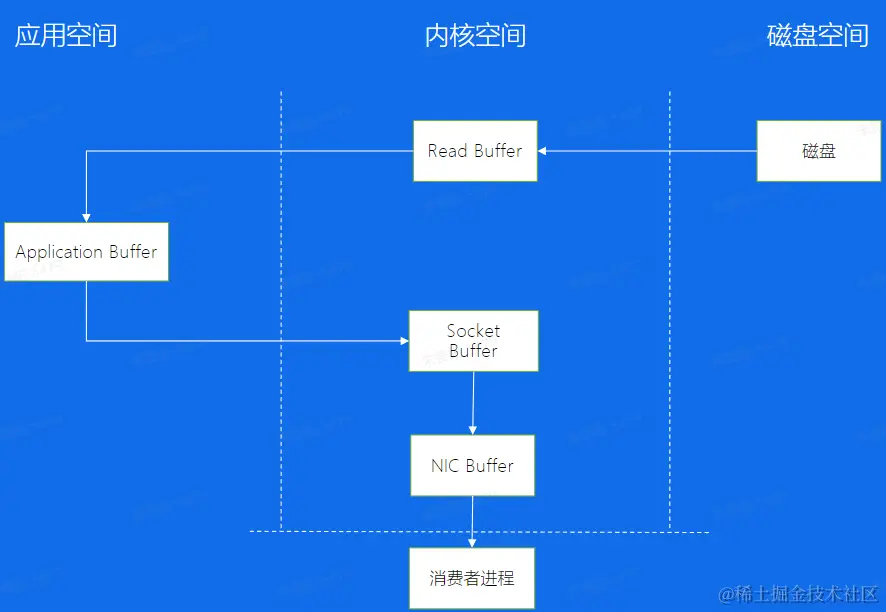

14.png 传统数据拷贝


Consumer从Broker中读取数据，通过sendfile的方式，将磁盘读到os内核缓冲区后，直接转到NIC bufferi进行网络发送 Producer生产的数据持久化到broker.,采用mmap文件映射，实现l顺序的快速写入

九、消息的接收端

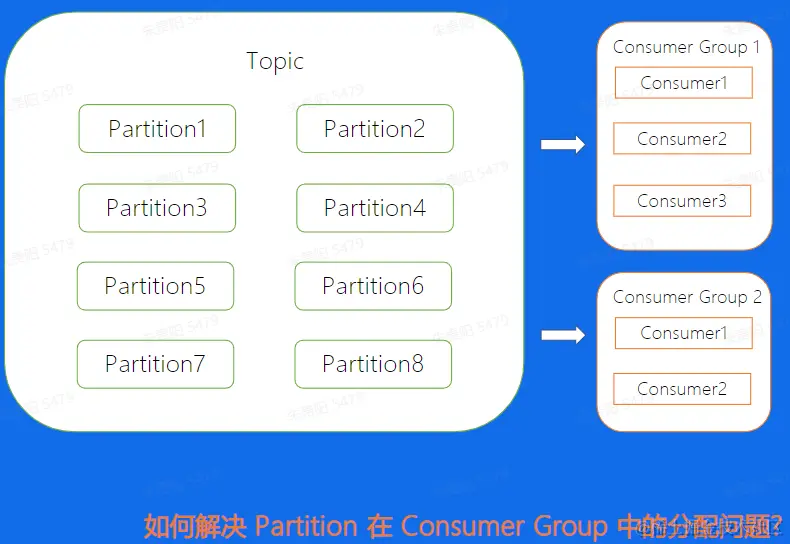

对于一个Consumer Group来说，多个分片可以并发的消费，这样可以大大提高消费的效率，但需要解决的问题是，Consumer和Partition的分配问题，

也就是对于每一个Partition来讲，该由哪一个Consumer来消费的问题。对于这个问题，我们一般有两种解决方法，手动分配和自动分配

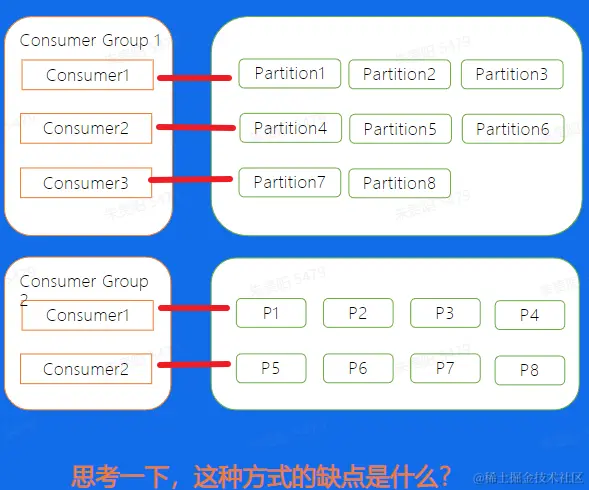

手动分配

也就是Kafka中所说的Low Level消费方式进行消费，这种分配方式的一个好处就是启动比较快，因为对于每一个Consumer来说，启动的时候就已经知道了自己应该去消费哪个Partition，就好比图中的Consumer Group1来说，Consumer1去消费Partition1,2,3；Consumer2,去消费456

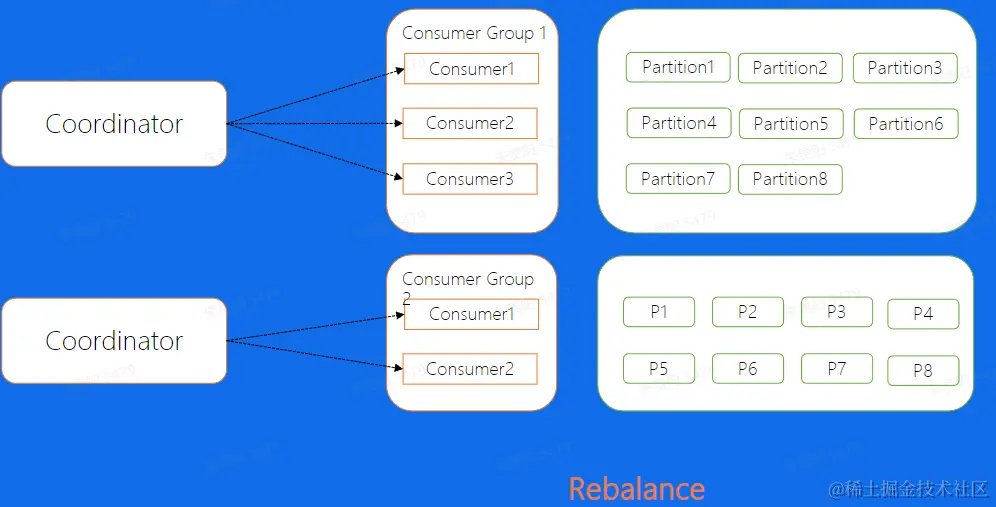

自动分配

这里也叫做High Level的消费方式，简单的来说，就是在我们的Broker集群中，对于不同的Consumer Group:来讲，都会选取一台Broker当做Coordinator,而Coordinator的作用就是帮助Consumer Group:进行分片的分配;也叫做分片的rebalance,使用这种方式，如果ConsumerGroup中有发生宕机，或者有新的Consumer)加入，整个partition和Consumer都会重新进行分配来达到一个稳定的消费状态

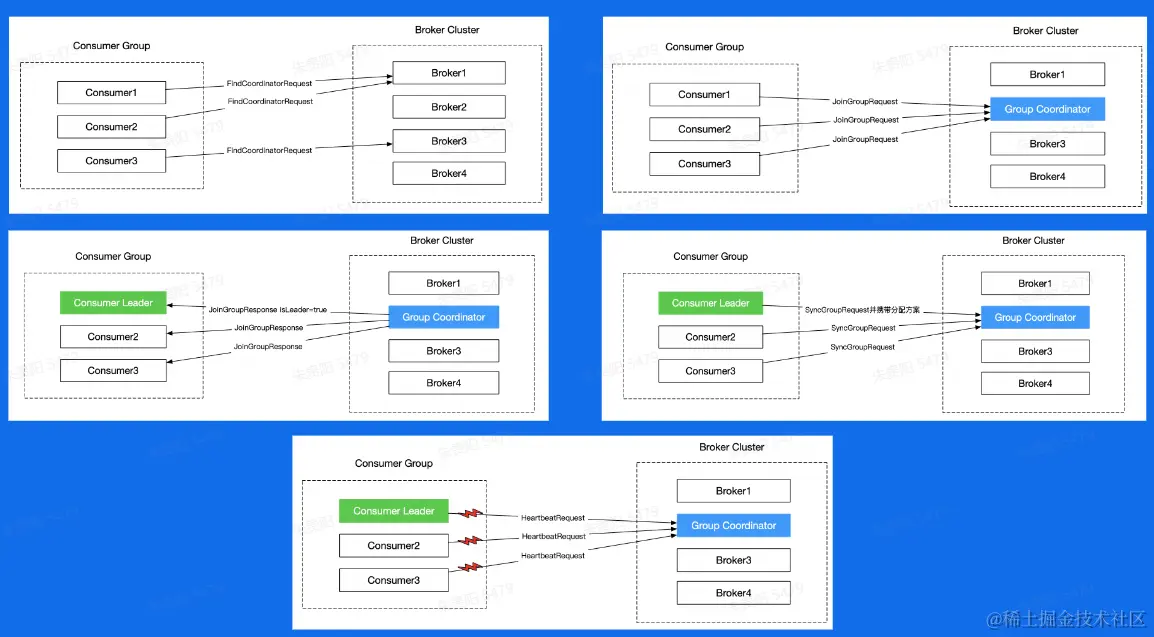

十、Consumer Rebalance

Consumer Rebalance

19.png 可以帮助Kafka提高吞吐或者稳定性的功能？ Producer:批量发送、数据压缩 Broker:顺序写，消息索引，零拷贝 Consumer : Rebalance

十一、数据复制问题

过前面的介绍我们可以知道，对于Kafka来说，每一个Broker上都有不同topic分区的不同副本，而每一个副本，会将其数据存储到该Kafka节点上面，对于不同的节点之间，通过副本直接的数据复制，来保证数据的最终一致性,与集群的高可用。


十二、重启操作

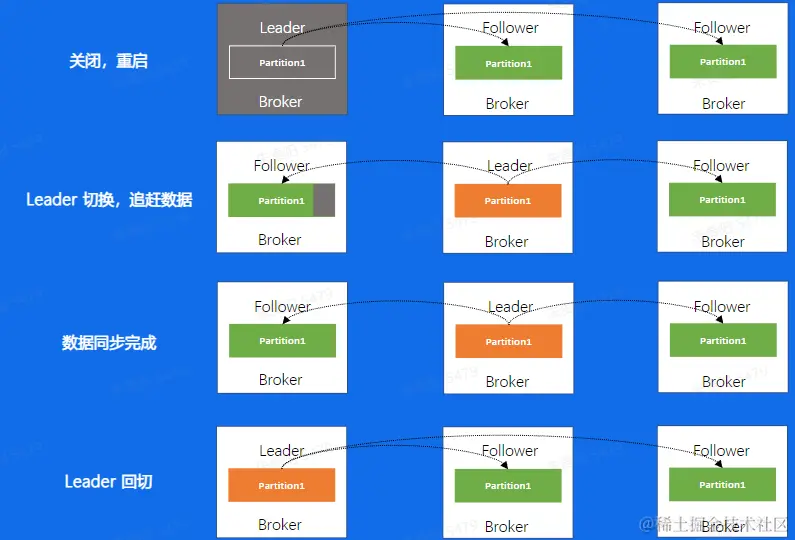

举个例子来说，如果我们对一个机器进行重启·首先，我们会关闭一个Broker,.此时如果该Broker上存在副本的Leader,.那么该副本将发生leader切换 切换到其他节点上面并且在 ISR 中的Follower副本，可以看到图中是切换到了第二个Broker上面.

而此时，因为数据在不断的写入，对于刚刚关闭重启的Broker来说，和新Leader之间一定会存在数据的滞后，此时这个Broker会追赶数据， 重新加入到ISR当中.

当数据追赶完成之后，我们需要回切leader,这一步叫做prefer leader,这一步的目的是为了避免，在一个集群长期运行后，所有的eader都分布在少数节点上，导致数据的不均衡.


通过上面的一个流程分析，我们可以发现对于一个Broker的重启来说，需要进行数据复制，所以时间成本会比较大，比如一个节点重启需要10分钟， 一个集群有1000个节点，如果该集群需要重启升级，则需要10000分钟，那差不多就是一个星期，这样的时间成本是非常大的 有同学可能会说，老师可以不可以并发多台重启呀，问的好，不可以。为什么呢，在一个两副本的集群中，重启了两台机器，对某一分片来讲，可两个分片都在这台机器上面，则会导致该集群处于不可用的状态。这是更不接受的.

十三、扩容、替换、缩容

如果是替换，或者扩容，或者缩容操作呢，我们来看看。 如果是替换，和刚刚的重启有什么区别，其实替换，本质上来讲就是一个需要追更多数据的重启操作，因为正常重启只需要追一小部分，而替换，则是需要复制整个ad的数据，时间会更长 扩容呢，当分片分配到新的机器上以后，也是相当于要从0开始复制一些新的副本 而缩容，缩容节点上面的分片也会分片到集群中剩余节点上面，分配过去的副本也会从开始去复制数据 以上三个操作均有数据复制所带来的时间成本问题，所以对于Kafka来说，运维操作所带来的时间成本是不容忽视的

十四、负载不均衡

这个场晨当中，同一个Topici有4个分片，两副本，可以看到，对于分片1来说，数据量是明显比其他分片要大的，当我们机器 IO 达到瓶颈的时候，可能就需要把第一台Broker_上面的Partition.3迁移到其他负裁小的Broker.上面，接着往下看


但我们的数据复制又会引起Broker1的 IO 升高，所以问题就变成了，我为了去解决 IO 升高，但解决问题的过程又会带来更高的 IO ,所以就需要权衡 IO 设计出一个极其复杂的负裁均衡策略

Kafka问题总结

运维成本高 对于负载不均衡的场景，解决方案复杂 没有自己的缓存，完全依赖Page Cache Controller和Coordinator和Bro.er在同一进程中，大量IO会造成其性能下降

第一，因为有数据复制的问题，所以Kafka运维的时间成本和人力人本都不低 第二，对于负裁不均衡的场是，我们需要有一个较为复杂的解决方案进行数据迁移，从而来权衡 IO 升高的问题 除了以上两个问题以外，Kaka自身还存在其他的问题 比如，Kafka没有自己的缓存，在进行数据读取的时候，只有Page Cachei可以用，所以不是很灵活 另外在前面的介绍当中，相信大家也了解到了，Kafka的Controller和Coordinator都是和Brokeri部署在一起的。
