40 | 理解内存（上）：虚拟内存和内存保护是什么？

这些虚拟内存地址究竟是怎么转换成物理内存地址的呢？

简单页表

想要把虚拟内存地址，映射到物理内存地址，最直观的办法，就是来建一张映射表。这个映射表，能够实现虚拟内存里面的页，到物理内存里面的页的一一映射。这个映射表，在计算机里面，就叫作页表（Page Table）。

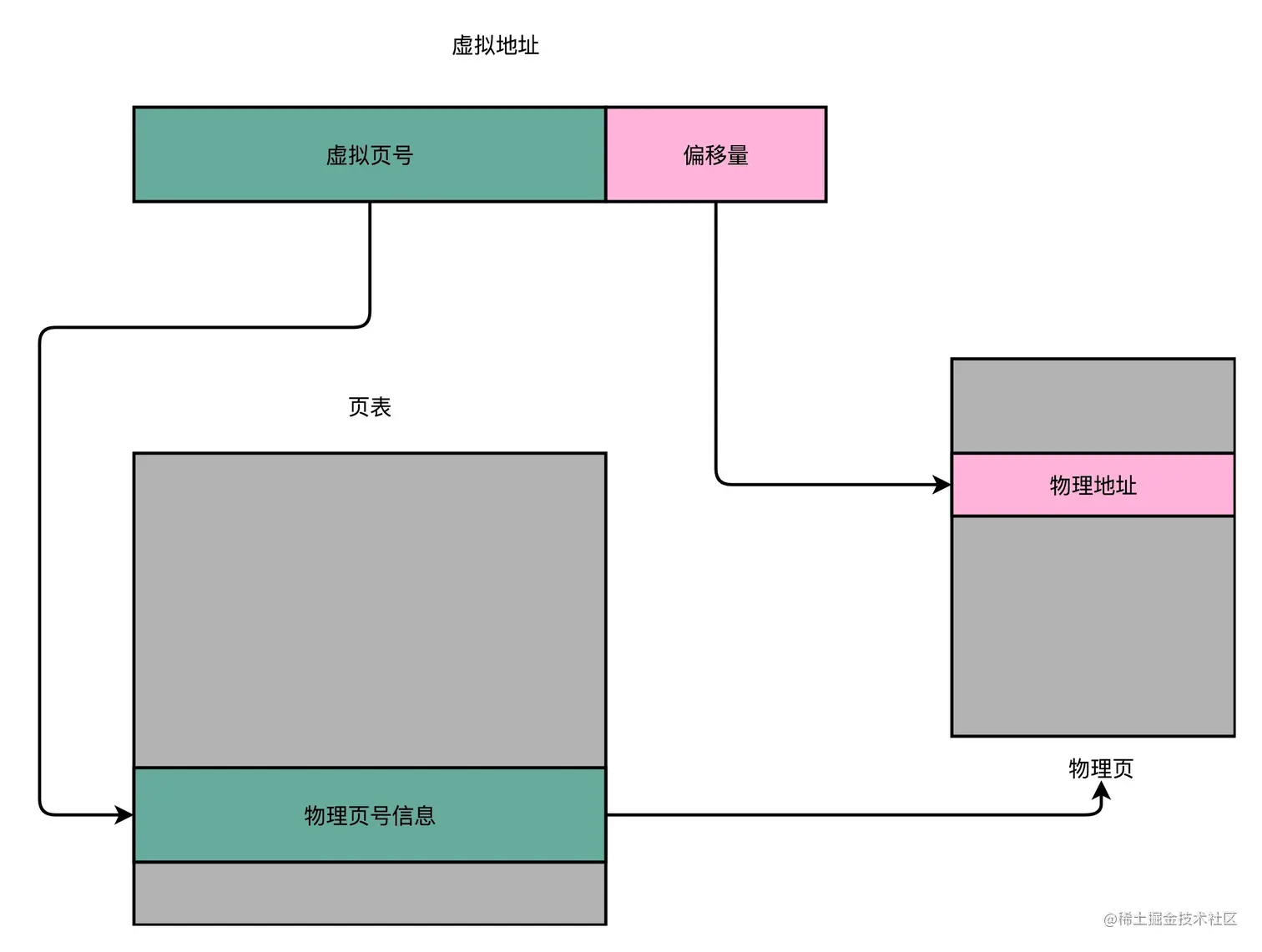

总结一下，对于一个内存地址转换，其实就是这样三个步骤：

把虚拟内存地址，切分成页号和偏移量的组合；
从页表里面，查询出虚拟页号，对应的物理页号；
直接拿物理页号，加上前面的偏移量，就得到了物理内存地址。

32 位的内存地址空间，页表一共需要记录 2^20 个到物理页号的映射关系。这个存储关系，就好比一个 2^20 大小的数组。一个页号是完整的 32 位的 4 字节（Byte），这样一个页表就需要 4MB 的空间。

每一个进程，都有属于自己独立的虚拟内存地址空间。这也就意味着，每一个进程都需要这样一个页表。不管我们这个进程，是个本身只有几 KB 大小的程序，还是需要几 GB 的内存空间，都需要这样一个页表。

多级页表

其实没有必要存下这 2^20 个物理页表啊。大部分进程所占用的内存是有限的，需要的页也自然是很有限的。我们只需要去存那些用到的页之间的映射关系就好了。
为什么我们不用哈希表而用多级页表呢？

在整个进程的内存地址空间，通常是“两头实、中间空”。在程序运行的时候，内存地址从顶部往下，不断分配占用的栈的空间。而堆的空间，内存地址则是从底部往上，是不断分配占用的。
在一个实际的程序进程里面，虚拟内存占用的地址空间，通常是两段连续的空间。而不是完全散落的随机的内存地址。而多级页表，就特别适合这样的内存地址分布。

同样一个虚拟内存地址，偏移量的部分和上面简单页表一样不变，但是原先的页号部分，我们把它拆成四段，从高到低，分成 4 级到 1 级这样 4 个页表索引。

对应的，一个进程会有一个 4 级页表。我们先通过 4 级页表索引，找到 4 级页表里面对应的条目（Entry）。这个条目里存放的是一张 3 级页表所在的位置。4 级页面里面的每一个条目，都对应着一张 3 级页表，所以我们可能有多张 3 级页表。
我们可能有很多张 1 级页表、2 级页表，乃至 3 级页表。但是，因为实际的虚拟内存空间通常是连续的，我们很可能只需要很少的 2 级页表，甚至只需要 1 张 3 级页表就够了。
多级页表就像一个多叉树的数据结构，所以我们常常称它为页表树（Page Table Tree）。因为虚拟内存地址分布的连续性，树的第一层节点的指针，很多就是空的，也就不需要有对应的子树了。所谓不需要子树，其实就是不需要对应的 2 级、3 级的页表。找到最终的物理页号，就好像通过一个特定的访问路径，走到树最底层的叶子节点。

以这样的分成 4 级的多级页表来看，每一级如果都用 5 个比特表示。那么每一张某 1 级的页表，只需要 2^5=32 个条目。如果每个条目还是 4 个字节，那么一共需要 128 个字节。

而一个 1 级索引表，对应 32 个 4KiB 的也就是 16KB 的大小。一个填满的 2 级索引表，对应的就是 32 个 1 级索引表，也就是 512KB 的大小。一个进程如果占用了 1MB 的内存空间，分成了 2 个 512KB 的连续空间。那么，它一共需要 2 个独立的、填满的 2 级索引表，也就意味着 64 个 1 级索引表，2 个独立的 3 级索引表，1 个 4 级索引表。一共需要 69 个索引表，每个 128 字节，大概就是 9KB 的空间。比起 4MB 来说，只有差不多 1/500。

不过，多级页表虽然节约了我们的存储空间，却带来了时间上的开销，所以它其实是一个“以时间换空间”的策略。原本我们进行一次地址转换，只需要访问一次内存就能找到物理页号，算出物理内存地址。

41 | 理解内存（下）：解析TLB和内存保护

程序里面的每一个进程，都有一个属于自己的虚拟内存地址空间。我们可以通过地址转换来获得最终的实际物理地址。我们每一个指令都存放在内存里面，每一条数据都存放在内存里面。因此，“地址转换”是一个非常高频的动作，“地址转换”的性能就变得至关重要了。这就是我们今天要讲的第一个问题，也就是性能问题。因为我们的指令、数据都存放在内存里面，这里就会遇到我们今天要谈的第二个问题，也就是内存安全问题。如果被人修改了内存里面的内容，我们的 CPU 就可能会去执行我们计划之外的指令。这个指令可能是破坏我们服务器里面的数据，也可能是被人获取到服务器里面的敏感信息。

加速地址转换：TLB

程序所需要使用的指令，都顺序存放在虚拟内存里面。我们执行的指令，也是一条条顺序执行下去的。也就是说，我们对于指令地址的访问，存在前面几讲所说的“空间局部性”和“时间局部性”，而需要访问的数据也是一样的。我们连续执行了 5 条指令。因为内存地址都是连续的，所以这 5 条指令通常都在同一个“虚拟页”里。
因此，这连续 5 次的内存地址转换，其实都来自于同一个虚拟页号，转换的结果自然也就是同一个物理页号。那我们就可以用前面几讲说过的，用一个“加个缓存”的办法。把之前的内存转换地址缓存下来，使得我们不需要反复去访问内存来进行内存地址转换。

计算机工程师们专门在 CPU 里放了一块缓存芯片。这块缓存芯片我们称之为TLB，全称是地址变换高速缓冲（Translation-Lookaside Buffer）。这块缓存存放了之前已经进行过地址转换的查询结果。这样，当同样的虚拟地址需要进行地址转换的时候，我们可以直接在 TLB 里面查询结果，而不需要多次访问内存来完成一次转换。

TLB 和我们前面讲的 CPU 的高速缓存类似，可以分成指令的 TLB 和数据的 TLB，也就是 ITLB和DTLB。同样的，我们也可以根据大小对它进行分级，变成 L1、L2 这样多层的 TLB。除此之外，还有一点和 CPU 里的高速缓存也是一样的，我们需要用脏标记这样的标记位，来实现“写回”这样缓存管理策略。

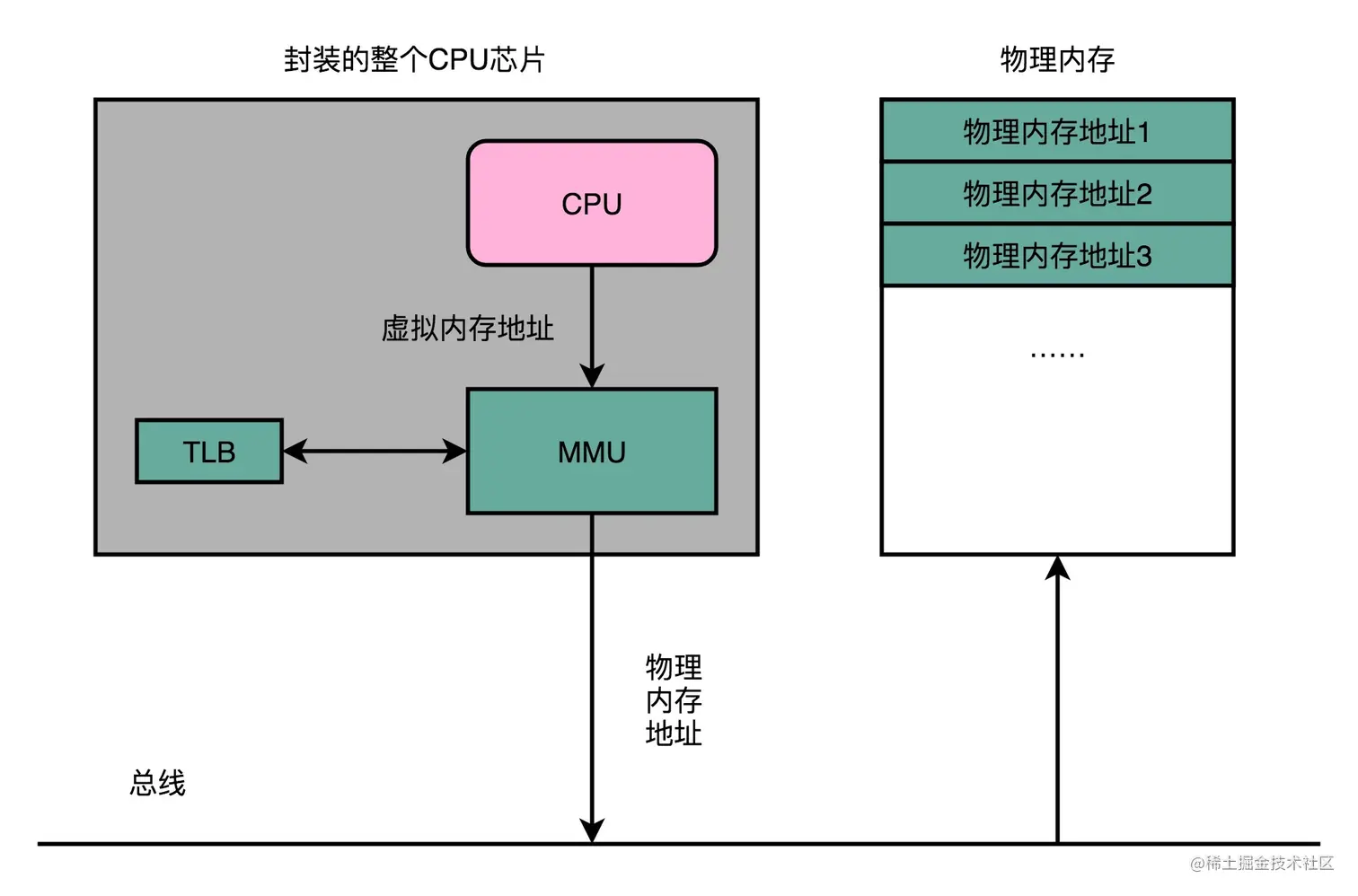

为了性能，我们整个内存转换过程也要由硬件来执行。在 CPU 芯片里面，我们封装了内存管理单元（MMU，Memory Management Unit）芯片，用来完成地址转换。和 TLB 的访问和交互，都是由这个 MMU 控制的。

安全性与内存保护

进程的程序也好，数据也好，都要存放在内存里面。实际程序指令的执行，也是通过程序计数器里面的地址，去读取内存内的内容，然后运行对应的指令，使用相应的数据。
虽然我们现代的操作系统和 CPU，已经做了各种权限的管控。正常情况下，我们已经通过虚拟内存地址和物理内存地址的区分，隔离了各个进程。但是，无论是 CPU 这样的硬件，还是操作系统这样的软件，都太复杂了，难免还是会被黑客们找到各种各样的漏洞。
就像我们在软件开发过程中，常常会有一个“兜底”的错误处理方案一样，在对于内存的管理里面，计算机也有一些最底层的安全保护机制。这些机制统称为内存保护（Memory Protection）。

可执行空间保护

对于一个进程使用的内存，只把其中的指令部分设置成“可执行”的，对于其他部分，比如数据部分，不给予“可执行”的权限。因为无论是指令，还是数据，在我们的 CPU 看来，都是二进制的数据。我们直接把数据部分拿给 CPU，如果这些数据解码后，也能变成一条合理的指令，其实就是可执行的。
对于进程里内存空间的执行权限进行控制，可以使得 CPU 只能执行指令区域的代码。对于数据区域的内容，即使找到了其他漏洞想要加载成指令来执行，也会因为没有权限而被阻挡掉。

地址空间布局随机化

原先我们一个进程的内存布局空间是固定的，所以任何第三方很容易就能知道指令在哪里，程序栈在哪里，数据在哪里，堆又在哪里。这个其实为想要搞破坏的人创造了很大的便利。而地址空间布局随机化这个机制，就是让这些区域的位置不再固定，在内存空间随机去分配这些进程里不同部分所在的内存空间地址，让破坏者猜不出来。猜不出来呢，自然就没法找到想要修改的内容的位置。

42 | 总线：计算机内部的高速公路

计算机是用什么样的方式来完成，CPU 和内存、以及外部输入输出设备的通信呢？

降低复杂性：总线的设计思路来源

如果各个设备间的通信，都是互相之间单独进行的。如果我们有个不同的设备，他们之间需要各自单独连接，那么系统复杂度就会变成。每一个设备或者功能电路模块，都要和其他个设备去通信。为了简化系统的复杂度，我们就引入了总线，把这个的复杂度，变成一个的复杂度。

与其让各个设备之间互相单独通信，不如我们去设计一个公用的线路。CPU 想要和什么设备通信，通信的指令是什么，对应的数据是什么，都发送到这个线路上；设备要向 CPU 发送什么信息呢，也发送到这个线路上。这个线路就好像一个高速公路，各个设备和其他设备之间，不需要单独建公路，只建一条小路通向这条高速公路就好了。

理解总线：三种线路和多总线架

CPU 和内存以及高速缓存通信的总线，这里面通常有两种总线。这种方式，我们称之为双独立总线（Dual Independent Bus，缩写为 DIB）。CPU 里，有一个快速的本地总线（Local Bus），以及一个速度相对较慢的前端总线（Front-side Bus）。现代的 CPU 里，通常有专门的高速缓存芯片。这里的高速本地总线，就是用来和高速缓存通信的。
前端总线，则是用来和主内存以及输入输出设备通信的。
有时候，我们会把本地总线也叫作后端总线（Back-side Bus），和前面的前端总线对应起来。
而前端总线也有很多其他名字，比如处理器总线（Processor Bus）、内存总线（Memory Bus）。

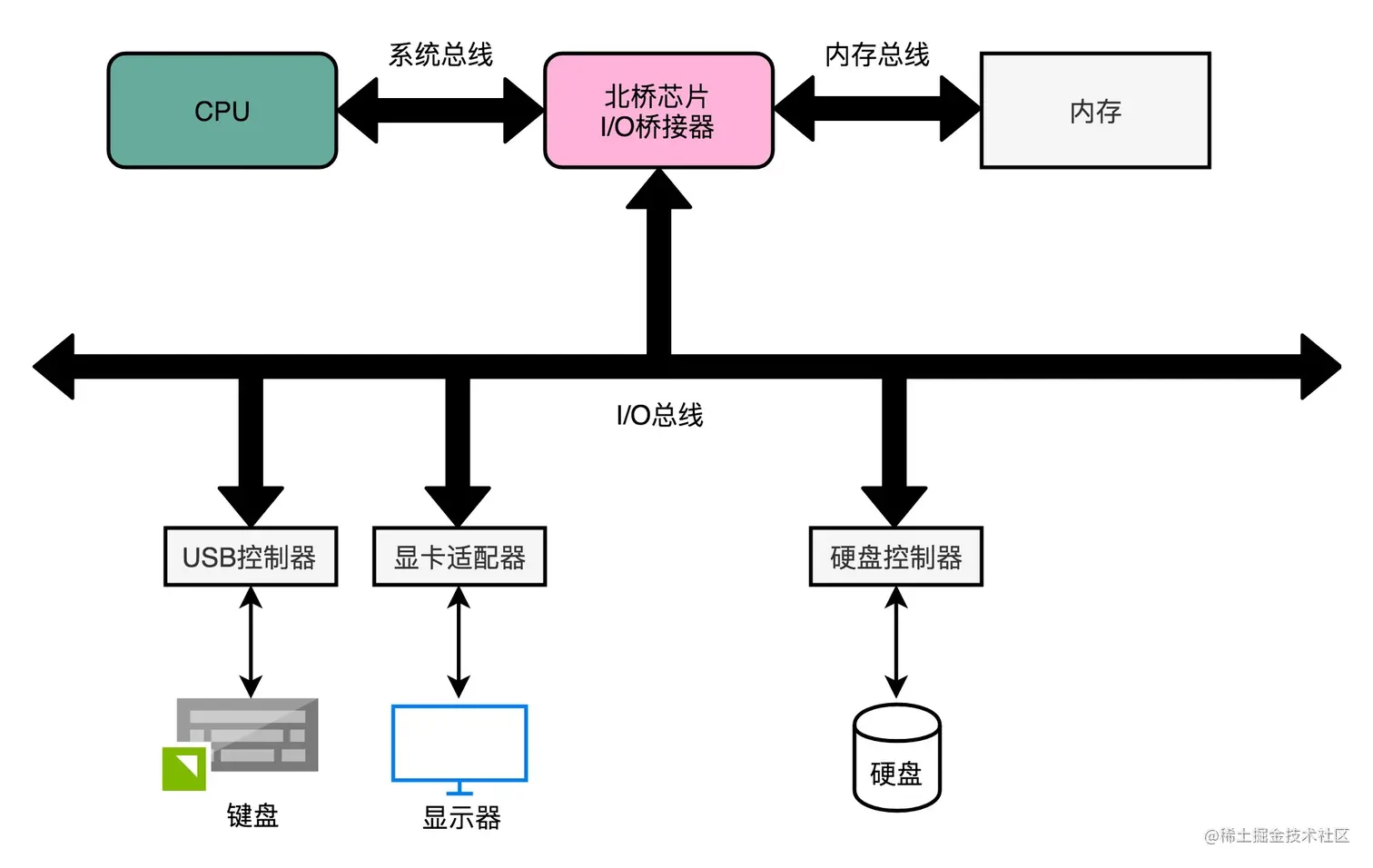

CPU 里面的北桥芯片，把我们上面说的前端总线，一分为二，变成了三个总线。
我们的前端总线，其实就是系统总线。CPU 里面的内存接口，直接和系统总线通信，然后系统总线再接入一个 I/O 桥接器（I/O Bridge）。这个 I/O 桥接器，一边接入了我们的内存总线，使得我们的 CPU 和内存通信；另一边呢，又接入了一个 I/O 总线，用来连接 I/O 设备。

在物理层面，其实我们完全可以把总线看作一组“电线”。不过呢，这些电线之间也是有分工的，我们通常有三类线路

数据线（Data Bus），用来传输实际的数据信息，也就是实际上了公交车的“人”。
地址线（Address Bus），用来确定到底把数据传输到哪里去，是内存的某个位置，还是某一个 I/O 设备。这个其实就相当于拿了个纸条，写下了上面的人要下车的站点。
控制线（Control Bus），用来控制对于总线的访问。虽然我们把总线比喻成了一辆公交车。那么有人想要做公交车的时候，需要告诉公交车司机，这个就是我们的控制信号。

总线不能同时给多个设备提供通信功能。我们的总线是很多个设备公用的，那多个设备都想要用总线，我们就需要有一个机制，去决定这种情况下，到底把总线给哪一个设备用。这个机制，就叫作总线裁决（Bus Arbitraction）。

43 | 输入输出设备：我们并不是只能用灯泡显示“0”和“1”

接口和设备：经典的适配器模式

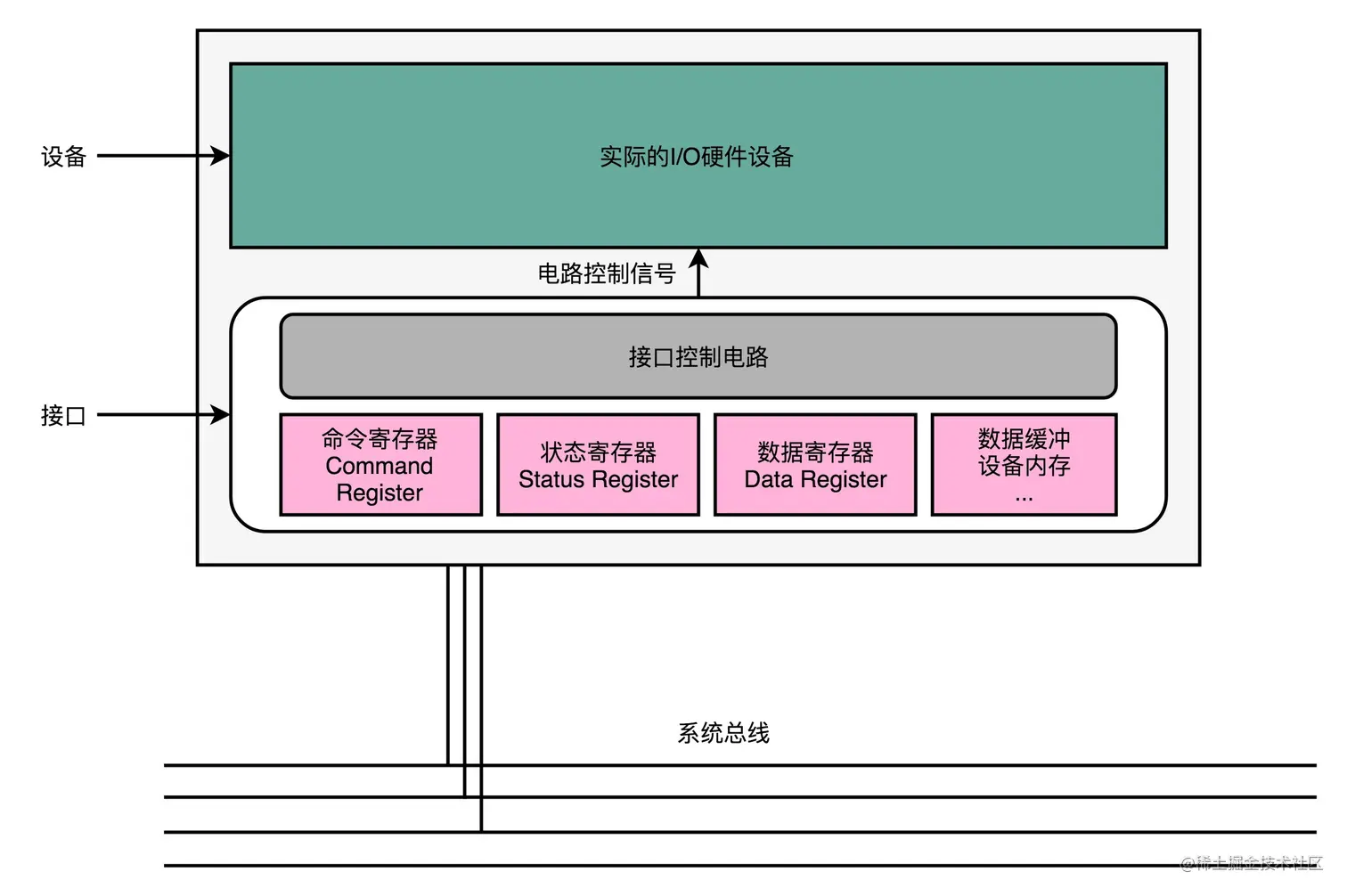

实际上，输入输出设备，并不只是一个设备。大部分的输入输出设备，都有两个组成部分。第一个是它的接口（Interface），第二个才是实际的 I/O 设备（Actual I/O Device）。我们的硬件设备并不是直接接入到总线上和 CPU 通信的，而是通过接口，用接口连接到总线上，再通过总线和 CPU 通信。
接口本身就是一块电路板。CPU 其实不是和实际的硬件设备打交道，而是和这个接口电路板打交道。我们平时说的，设备里面有三类寄存器，其实都在这个设备的接口电路上，而不在实际的设备上。
那这三类寄存器是哪三类寄存器呢？它们分别是状态寄存器（Status Register）、命令寄存器（Command Register）以及数据寄存器（Data Register）

把接口和实际设备分离，这个做法实际上来自于计算机走向开放架构（Open Architecture）的时代。当我们要对计算机升级，我们不会扔掉旧的计算机，直接买一台全新的计算机，而是可以单独升级硬盘这样的设备。我们把老硬盘从接口上拿下来，换一个新的上去就好了。各种输入输出设备的制造商，也可以根据接口的控制协议，来设计和制造硬盘、鼠标、键盘、打印机乃至其他种种外设。正是这样的分工协作，带来了 PC 时代的繁荣。

CPU 是如何控制 I/O 设备的？

无论是内置在主板上的接口，还是集成在设备上的接口，除了三类寄存器之外，还有对应的控制电路。正是通过这个控制电路，CPU 才能通过向这个接口电路板传输信号，来控制实际的硬件。

首先是数据寄存器（Data Register）。CPU 向 I/O 设备写入需要传输的数据，比如要打印的内容是“GeekTime”，我们就要先发送一个“G”给到对应的 I/O 设备。
然后是命令寄存器（Command Register）。CPU 发送一个命令，告诉打印机，要进行打印工作。这个时候，打印机里面的控制电路会做两个动作。第一个，是去设置我们的状态寄存器里面的状态，把状态设置成 not-ready。第二个，就是实际操作打印机进行打印。
而状态寄存器（Status Register），就是告诉了我们的 CPU，现在设备已经在工作了，所以这个时候，CPU 你再发送数据或者命令过来，都是没有用的。直到前面的动作已经完成，状态寄存器重新变成了 ready 状态，我们的 CPU 才能发送下一个字符和命令。

信号和地址：发挥总线的价值

CPU 到底要往总线上发送一个什么样的命令，才能和 I/O 接口上的设备通信呢？

CPU 和 I/O 设备的通信，一样是通过 CPU 支持的机器指令来执行的。
MIPS 的机器指令的分类，你会发现，我们并没有一种专门的和 I/O 设备通信的指令类型。那么，MIPS 的 CPU 到底是通过什么样的指令来和 I/O 设备来通信呢？
答案就是，和访问我们的主内存一样，使用“内存地址”。为了让已经足够复杂的 CPU 尽可能简单，计算机会把 I/O 设备的各个寄存器，以及 I/O 设备内部的内存地址，都映射到主内存地址空间里来。主内存的地址空间里，会给不同的 I/O 设备预留一段一段的内存地址。CPU 想要和这些 I/O 设备通信的时候呢，就往这些地址发送数据。这些地址信息，就是通过上一讲的地址线来发送的，而对应的数据信息呢，自然就是通过数据线来发送的了。

I/O 设备呢，就会监控地址线，并且在 CPU 往自己地址发送数据的时候，把对应的数据线里面传输过来的数据，接入到对应的设备里面的寄存器和内存里面来。CPU 无论是向 I/O 设备发送命令、查询状态还是传输数据，都可以通过这样的方式。这种方式呢，叫作内存映射IO（Memory-Mapped I/O，简称 MMIO）。

MMIO 是不是唯一一种 CPU 和设备通信的方式呢？答案是否定的。精简指令集 MIPS 的 CPU 特别简单，所以这里只有 MMIO。而我们有 2000 多个指令的 Intel X86 架构的计算机，自然可以设计专门的和 I/O 设备通信的指令，也就是 in 和 out 指令。

Intel CPU 虽然也支持 MMIO，不过它还可以通过特定的指令，来支持端口映射 I/O（Port-Mapped I/O，简称 PMIO）或者也可以叫独立输入输出（Isolated I/O）。

其实 PMIO 的通信方式和 MMIO 差不多，核心的区别在于，PMIO 里面访问的设备地址，不再是在内存地址空间里面，而是一个专门的端口（Port）。这个端口并不是指一个硬件上的插口，而是和 CPU 通信的一个抽象概念。

无论是 PMIO 还是 MMIO，CPU 都会传送一条二进制的数据，给到 I/O 设备的对应地址。设备自己本身的接口电路，再去解码这个数据。解码之后的数据呢，就会变成设备支持的一条指令，再去通过控制电路去操作实际的硬件设备。对于 CPU 来说，它并不需要关心设备本身能够支持哪些操作。它要做的，只是在总线上传输一条条数据就好了。

小结

CPU 并不是发送一个特定的操作指令来操作不同的 I/O 设备。因为如果是那样的话，随着新的 I/O 设备的发明，我们就要去扩展 CPU 的指令集了。在计算机系统里面，CPU 和 I/O 设备之间的通信，是这么来解决的。
首先，在 I/O 设备这一侧，我们把 I/O 设备拆分成，能和 CPU 通信的接口电路，以及实际的 I/O 设备本身。接口电路里面有对应的状态寄存器、命令寄存器、数据寄存器、数据缓冲区和设备内存等等。接口电路通过总线和 CPU 通信，接收来自 CPU 的指令和数据。而接口电路中的控制电路，再解码接收到的指令，实际去操作对应的硬件设备。
而在 CPU 这一侧，对 CPU 来说，它看到的并不是一个个特定的设备，而是一个个内存地址或者端口地址。CPU 只是向这些地址传输数据或者读取数据。所需要的指令和操作内存地址的指令其实没有什么本质差别。通过软件层面对于传输的命令数据的定义，而不是提供特殊的新的指令，来实际操作对应的 I/O 硬件。
