1 前情提要

CREATE TABLE `t2` (
  `id` int(11) NOT NULL,
  `a` int(11) DEFAULT NULL,
  `b` int(11) DEFAULT NULL,
  PRIMARY KEY (`id`),
  KEY `a` (`a`)
) ENGINE=InnoDB;

drop procedure idata;
delimiter ;;
create procedure idata()
begin
  declare i int;
  set i=1;
  while(i<=1000)do
    insert into t2 values(i, i, i);
    set i=i+1;
  end while;
end;;
delimiter ;
call idata();

create table t1 like t2;
insert into t1 (select * from t2 where id<=100)

这两个表都有一个主键索引 id 和一个索引 a，字段 b 上无索引。存储过程 idata() 往表 t2 里插入了 1000 行数据，在表 t1 里插入的是 100 行数据。

2 Index Nested-Loop Join

2.1 示例代码

select * from t1 straight_join t2 on (t1.a=t2.a);

straight_join 让 MySQL 使用固定的连接方式执行查询，这样优化器只会按照我们指定的方式去 join。在这个语句里，t1 是驱动表，t2 是被驱动表。直接使用 join 语句，MySQL 优化器可能会选择表 t1 或 t2 作为驱动表。

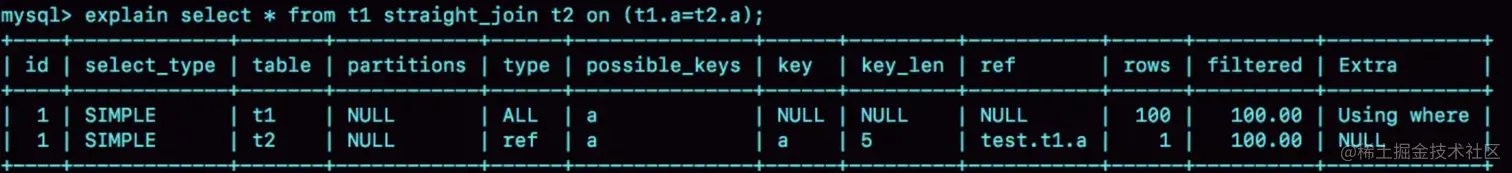

2.2 explain

在这条语句里，被驱动表 t2 的字段 a 上有索引，join 过程用上了这个索引，因此这个语句的执行流程是这样的：

从表 t1 中读入一行数据 R；
从数据行 R 中，取出 a 字段到表 t2 里去查找；
取出表 t2 中满足条件的行，跟 R 组成一行，作为结果集的一部分；重复执行步骤 1 到 3，直到表 t1 的末尾循环结束。

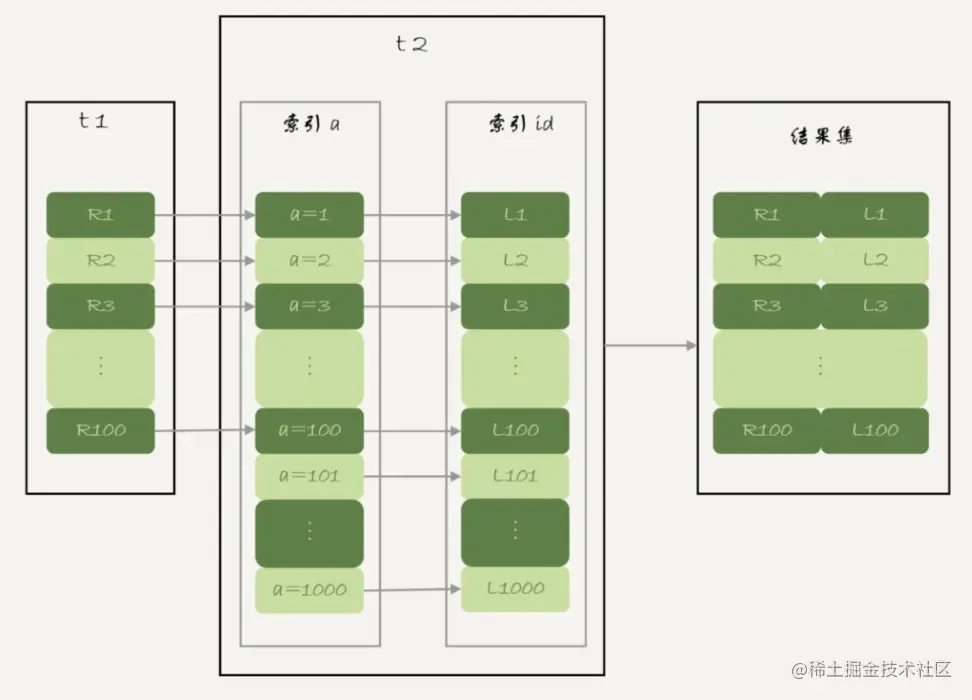

在形式上，这个过程就跟我们写程序时的嵌套查询类似，并且可以用上被驱动表的索引，所以我们称之为“Index Nested-Loop Join”，简称 NLJ。它对应的流程图如下所示：

对驱动表 t1 做了全表扫描，这个过程需要扫描 100 行；
而对于每一行 R，根据 a 字段去表 t2 查找，走的是树搜索过程。由于我们构造的数据都是一一对应的，因此每次的搜索过程都只扫描一行，也是总共扫描 100 行；
所以，整个执行流程，总扫描行数是 200。

2.3 时间复杂度

假设被驱动表的行数是 M。每次在被驱动表查一行数据，要先搜索索引 a，再搜索主键索引。每次搜索一棵树近似复杂度是以 2 为底的 M 的对数，记为 log2M，所以在被驱动表上查一行的时间复杂度是 2 * log2M。

假设驱动表的行数是 N，执行过程就要扫描驱动表 N 行，然后对于每一行，到被驱动表上匹配一次。因此整个执行过程，近似复杂度是N + N*2*log2M。

【tips】

使用 join 语句，性能比强行拆成多个单表执行 SQL 语句的性能要好；
如果使用 join 语句的话，需要让小表做驱动表。但是，你需要注意，这个结论的前提是“可以使用被驱动表的索引”。

2.4 算法优化

create table t1(id int primary key, a int, b int, index(a));
create table t2 like t1;
drop procedure idata;
delimiter ;;
create procedure idata()
begin
  declare i int;
  set i=1;
  while(i<=1000)do
    insert into t1 values(i, 1001-i, i);
    set i=i+1;
  end while;

  set i=1;
  while(i<=1000000)do
    insert into t2 values(i, i, i);
    set i=i+1;
  end while;

end;;
delimiter ;
call idata();

表 t1 里，插入了 1000 行数据，每一行的 a=1001-id 的值。也就是说，表 t1 中字段 a 是逆序的。同时，在表 t2 中插入了 100 万行数据。

2.4.1 MRR

Multi-Range Read 优化 (MRR)。这个优化的主要目的是尽量使用顺序读盘。假设，我执行这个语句：

select * from t1 where a>=1 and a<=100;

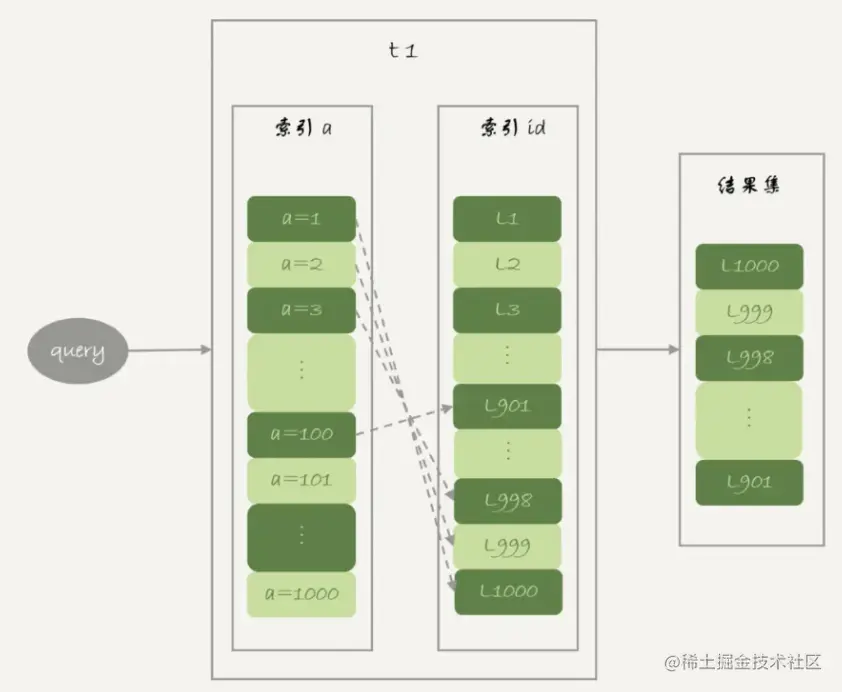

主键索引是一棵 B+ 树，在这棵树上，每次只能根据一个主键 id 查到一行数据。因此，回表肯定是一行行搜索主键索引的，基本流程如下图所示。

因为大多数的数据都是按照主键递增顺序插入得到的，所以我们可以认为，如果按照主键的递增顺序查询的话，对磁盘的读比较接近顺序读，能够提升读性能。这，就是 MRR 优化的设计思路。此时，语句的执行流程变成了这样：

根据索引 a，定位到满足条件的记录，将 id 值放入 read_rnd_buffer 中 ;
将 read_rnd_buffer 中的 id 进行递增排序；
排序后的 id 数组，依次到主键 id 索引中查记录，并作为结果返回。

read_rnd_buffer 的大小是由 read_rnd_buffer_size 参数控制的。如果步骤 1 中，read_rnd_buffer 放满了，就会先执行完步骤 2 和 3，然后清空 read_rnd_buffer。之后继续找索引 a 的下个记录，并继续循环

启动MRR

如果你想要稳定地使用 MRR 优化的话，需要设置

set optimizer_switch="mrr_cost_based=off"

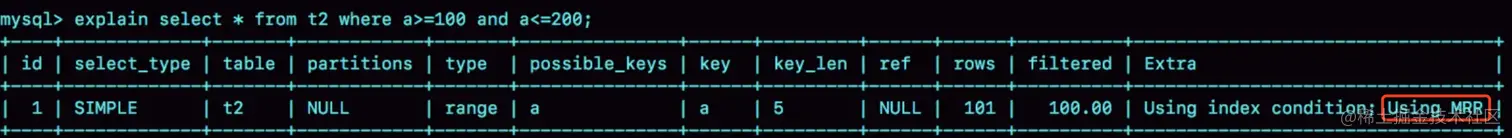

explain

MRR 能够提升性能的核心在于，这条查询语句在索引 a 上做的是一个范围查询（也就是说，这是一个多值查询），可以得到足够多的主键 id。这样通过排序以后，再去主键索引查数据，才能体现出“顺序性”的优势。

2.4.2 Batched Key Access

MySQL 在 5.6 版本后开始引入的 Batched Key Access(BKA) 算法了。这个 BKA 算法，其实就是对 NLJ 算法的优化。

NLJ算法的执行流程参照上文，有流程图。NLJ 算法执行的逻辑是：从驱动表 t1，一行行地取出 a 的值，再到被驱动表 t2 去做 join。也就是说，对于表 t2 来说，每次都是匹配一个值。这时，MRR 的优势就用不上了。为了使用MRR顺序读盘的优势，我们就把表 t1 的数据取出来一部分，先放到join_buffer。

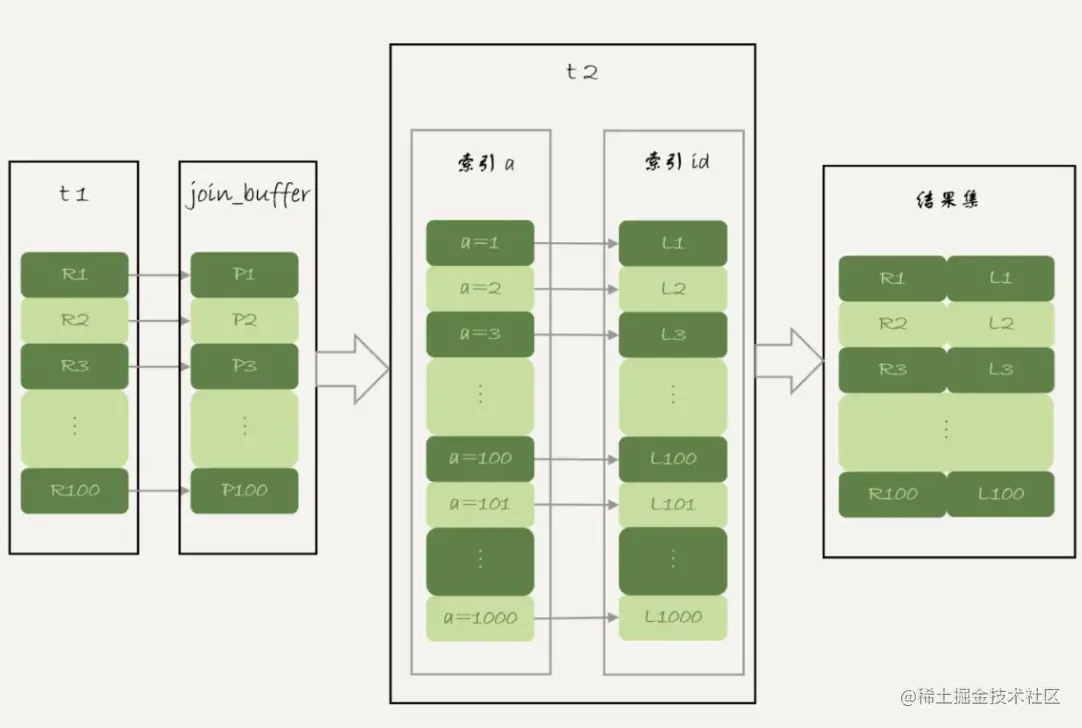

图中，我在 join_buffer 中放入的数据是 P1-P100，表示的是只会取查询需要的字段。当然，如果 join buffer 放不下 P1-P100 的所有数据，就会把这 100 行数据分成多段执行上图的流程。

启用BKA

set optimizer_switch='mrr=on,mrr_cost_based=off,batched_key_access=on';

其中，前两个参数的作用是要启用 MRR。这么做的原因是，BKA 算法的优化要依赖于 MRR。

3 Simple Nested-Loop Join

select * from t1 straight_join t2 on (t1.a=t2.b);

由于表 t2 的字段 b 上没有索引，因此再用图 2 的执行流程时，每次到 t2 去匹配的时候，就要做一次全表扫描。这个 SQL 请求就要扫描表 t2 多达 100 次，总共扫描 100*1000=10 万行。这个算法看上去太“笨重”了。

3.1 Block Nested-Loop Join

3.1.1 简介

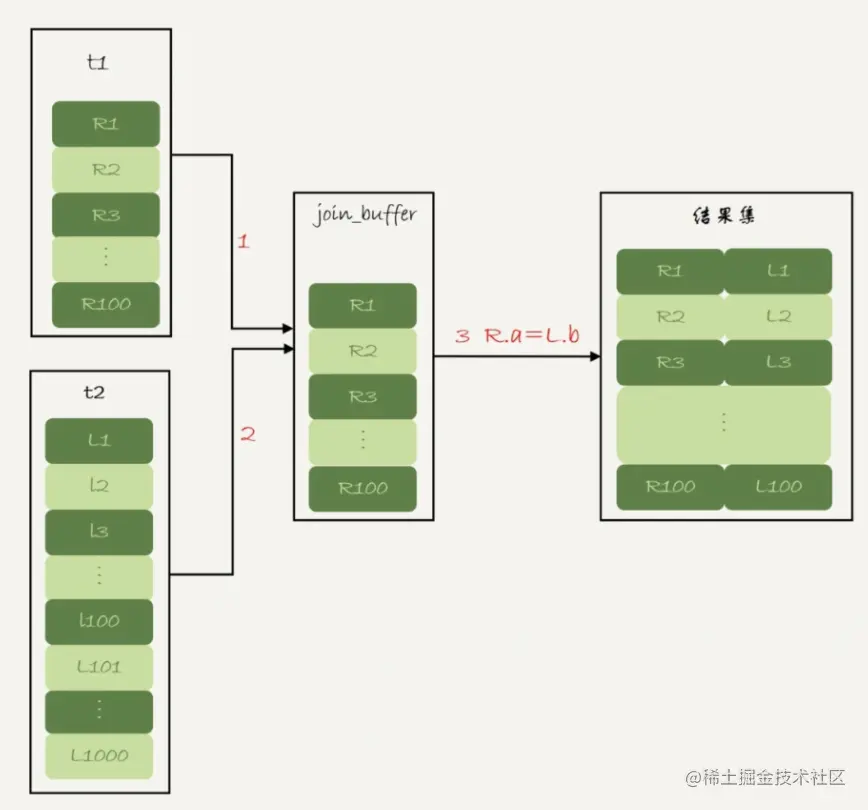

MySQL 也没有使用这个 Simple Nested-Loop Join 算法，而是使用了“Block Nested-Loop Join”的算法，简称 BNL。被驱动表上没有可用的索引，算法的流程是这样的：

把表 t1 的数据读入线程内存 join_buffer 中，由于我们这个语句中写的是 select *，因此是把整个表 t1 放入了内存；
扫描表 t2，把表 t2 中的每一行取出来，跟 join_buffer 中的数据做对比，满足 join 条件的，作为结果集的一部分返回。

join_buffer 的大小是由参数 join_buffer_size 设定的，默认值是 256k。如果放不下表 t1 的所有数据话，策略很简单，就是分段放。

select * from t1 straight_join t2 on (t1.a=t2.b);

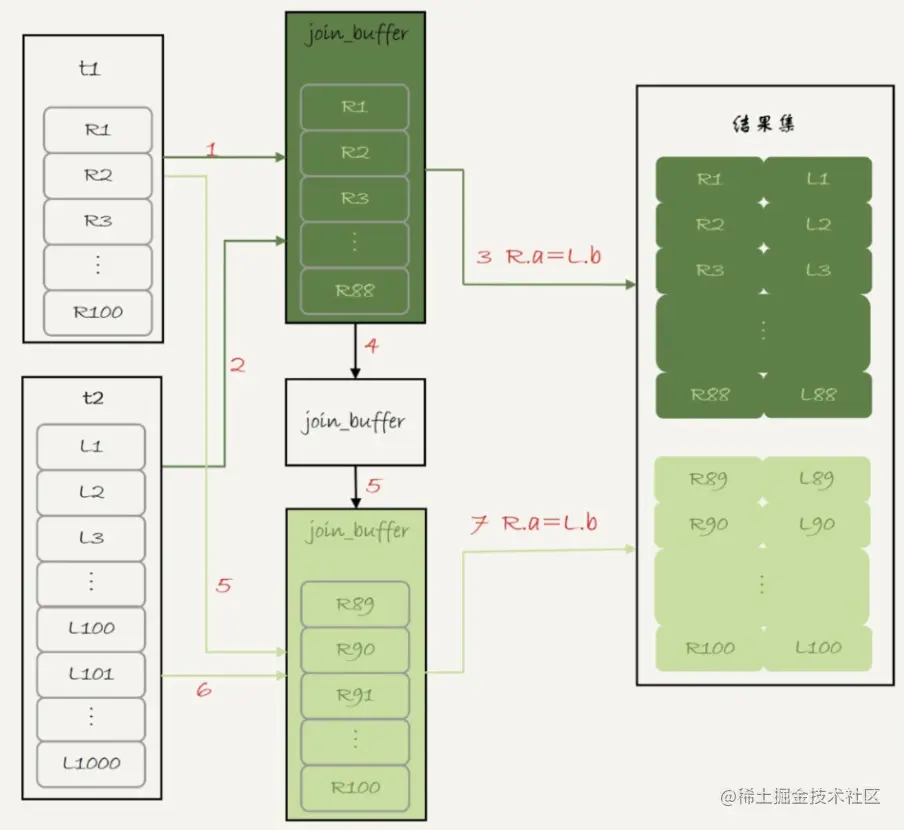

执行过程就变成了：

扫描表 t1，顺序读取数据行放入 join_buffer 中，放完第 88 行 join_buffer 满了，继续第 2 步；
扫描表 t2，把 t2 中的每一行取出来，跟 join_buffer 中的数据做对比，满足 join 条件的，作为结果集的一部分返回；清空 join_buffer；
继续扫描表 t1，顺序读取最后的 12 行数据放入 join_buffer 中，继续执行第 2 步。

这个流程才体现出了这个算法名字中“Block”的由来，表示“分块去 join”。

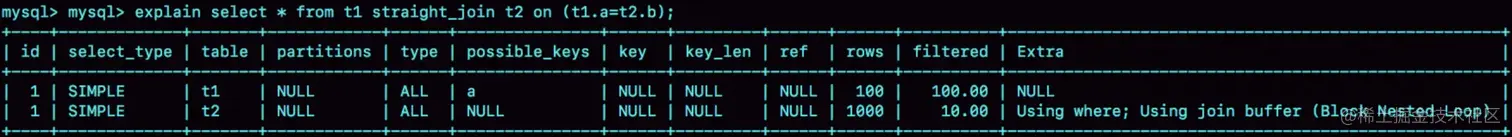

3.1.2 explain

在这个过程中，对表 t1 和 t2 都做了一次全表扫描，因此总的扫描行数是 1100。由于 join_buffer 是以无序数组的方式组织的，因此对表 t2 中的每一行，都要做 100 次判断，总共需要在内存中做的判断次数是：100*1000=10 万次。

如果使用 Simple Nested-Loop Join 算法进行查询，扫描行数也是 10 万行。因此，从时间复杂度上来说，这两个算法是一样的。但是，Block Nested-Loop Join 算法的这 10 万次判断是内存操作，速度上会快很多，性能也更好。

3.1.3 时间复杂度

驱动表的数据行数是 N，需要分 K 段才能完成算法流程，被驱动表的数据行数是 M。注意，这里的 K 不是常数，N 越大 K 就会越大，因此把 K 表示为λ*N，显然λ的取值范围是 (0,1)。所以，在这个算法的执行过程中：

扫描行数是 N + λ * N* M；
内存判断 N * M 次。

N 越大，分段数 K 越大。那么，N 固定的时候，什么参数会影响 K 的大小呢？（也就是λ的大小）答案是 join_buffer_size。join_buffer_size 越大，一次可以放入的行越多，分成的段数也就越少，对被驱动表的全表扫描次数就越少。如果你的 join 语句很慢，就把 join_buffer_size 改大。

3.1.4 注意点

BNL 算法对系统的影响主要包括三个方面：

可能会多次扫描被驱动表，占用磁盘 IO 资源；
判断 join 条件需要执行 M*N 次对比（M、N 分别是两张表的行数），如果是大表就会占用非常多的 CPU 资源；
可能会导致 Buffer Pool 的热数据被淘汰，影响内存命中率。

关于影响三简单介绍一下：

如果一个使用 BNL 算法的 join 语句，多次扫描一个冷表，而且这个语句执行时间超过 1 秒，就会在再次扫描冷表的时候，把冷表的数据页移到 LRU 链表头部。如果冷表的数据表比较大就会占用大量的内存空间，影响缓存命中率。

4 总结

我们执行语句之前，需要通过理论分析和查看 explain 结果的方式，确认是否要使用 BNL 算法。如果确认优化器会使用 BNL 算法，就需要做优化。优化的常见做法是，给被驱动表的 join 字段加上索引，把 BNL 算法转成 BKA 算法。
