Chapter 6 MOSFET Operation

前面铺垫了这么久, 终于开始讲MOS管的工作原理和特性了

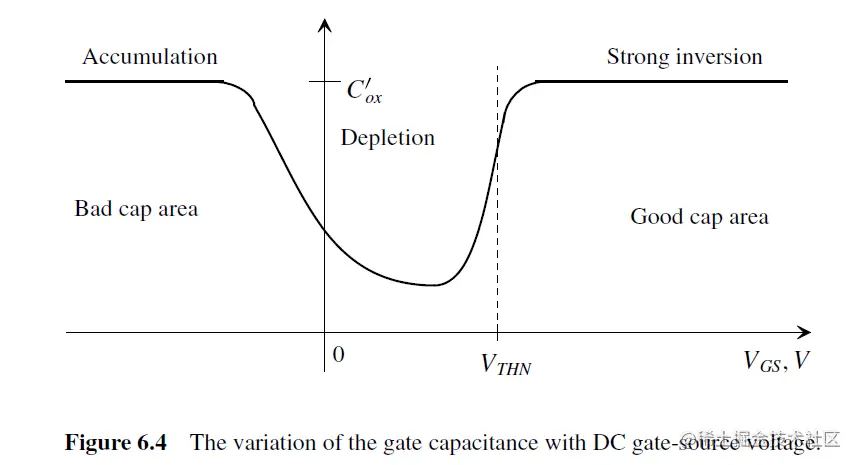

积累型 Accumlation, 耗尽型 Depletion, 强反型 Strong Inversion

也就是Vgs < 0, 0<Vgs< Vth, Vgs>Vth

The Threshold Voltage

V_{th}=V_{thn0}+\gamma(\sqrt{\left| 2V_{fp} \right|+V_{SB}}-\sqrt{\left| 2V_{fp} \right|})

对于NMOS, Source = N, Body =P (通常是GND or Source ), 记住 VSB 增加, Vthn增加就行了, 这就是Body Effect.

对于PMOS, Source = P, Body =N (通常是VDD or Source), VBS 增加, Vthp增加, 这是Body Effect

所以这就是为什么对于low-Vth 的场景, 我们需要local tie, 也就是把Body和Source接到一起的原因, 为了降低threshold Voltage

IV Charactertics of MOSFETS

In Cadence MOSFET Region

0 ... Cutoff

1 ... linear

2 ... saturation

3 ... subthreshold

4 ... breakdown

The linear or triode region 在线性区

对于NMOS: Vgs>=Vthn, Vds<=Vgs-Vthn

I_{D}=\mu_{n}C_{ox}\frac{W}{L}[(V_{GS}-V_{THN})V_{DS}-\frac{V^{2}_{DS}}{2}]

对于PMOS: Vsg>=Vthp, Vsd<=Vsg-Vthp

I_{D}=\mu_{p}C_{ox}\frac{W}{L}[(V_{SG}-V_{THP})V_{SD}-\frac{V^{2}_{SD}}{2}]

The Saturation region 饱和区

对于NMOS: Vgs>Vthn, Vds>Vgs-Vthn

I_{D}=\mu_{n}C_{ox}\frac{W}{L}(V_{GS}-V_{THN})^2[1+\lambda(V_{DS}-V_{DS,sat})]

V_{dsat}=V_{GS}-V_{THN}

对于PMOS: Vsg>Vthp, Vsd>Vsg-Vthp

I_{D}=\mu_{p}C_{ox}\frac{W}{L}(V_{SG}-V_{THP})^2[1+\lambda(V_{SD}-V_{SD,sat})]

后面的lamda一项称为Channel Length Modulation, 也就是当VDS过大时, 沟道lengh会变小, 导致Ids变大, 这在模拟电路设计中电流精度的匹配尤其重要!

\lambda\propto \frac{1}{L}

The Subthreshould region 亚阈值区

对于NMOS: Vgs<Vthn, MOS管像一个BJT, Ids电流随着Vgs指数变化, 但是没有BJT那样大, 所以gm没有BJT大, 但是比饱和区要大

I_{D}=I_{D0}\frac{W}{L}e^{\frac{(V_{GS}-V_{thn})}{nkT/q}}

kT/q=26mV at room temperature, n = 1 - 1.3

Short-Channel MOSFET s

短沟道效应:

Id vs Vgs不再是平方关系, 而是线性关系了

I_{D}\propto V_{GS}

NBTI (Negative Bias Temperature Instability)

在PMOS中, Vsg > 0, 会造成Vth飘逸. 尤其在做HAST时, 如果输入对管采用PMOS, Vsg又有很大偏差, 会造成 Vth偏差, 造成比较器或者Op-amp的Offset变大, 不满足性能指标.对于精细比较器一定要做处理, 比如在EN=0 时, 把Gate 都tie到VDD. NMOS的NBTI不显著.

DIBL (Drain-Induced Barrier Lowering)

Dibble 效应是指 Vds加压会导致Vth降低

Chapter 7 CMOS Fabrication

annealing at high temperature: 高温退火

slurry: 泥浆
