Chapter 2 The well
第二章讲CMOS制造中的阱,顺带介绍各种层和PN节,因此会介绍各种寄生电容电阻
The Substrate 衬底
一般CMOS采用P衬底, 这里是直接假设NMOS会直接做在Psub上,PMOS做在N-well里,现在好一点的工艺,PMOS做在Nwell里,而NMOS基本都能做在Nwell包裹着的Pwell,所谓的SOI (Slicon on Insulator)。需要注意接这些阱的电位,一般来说deep-nwell接模拟电源AVDD
因为NWELL的引入,会有额外的寄生二极管,和寄生电容,当然也可以用NWELL做电阻。但是需要注意这些寄生电容和故意制作的电阻存在压电效应,也就是外围电压会造成电容电阻值的较大变化。
Patterning
这里主要讲了掩模,光刻的基本原理,也就是制造流程
Resistance Caculation
用Nwell做电阻,这里介绍了方块电阻
Rsquare就是方块电阻,t是厚度

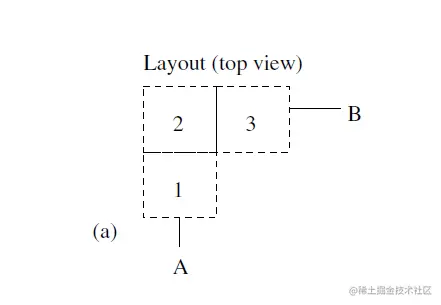

layout corner
Between 2 adjacent side, the resistance is 0.6 Rsquare (这是一个很有用的估计)
The N-Well/Substrace Diode 二极管
请牢记住二极管电压电流公式
ID是电流, Vd是P-N两端电压, VT=KT/q, 在室温为26mV, n是emission coefficient, Is是emission scale factor面积, 在spice中为1或者某个整数
掺杂对于电子N和空穴P的影响 P多N少, N少P多, 两者乘积一定, 即mass-action law:
Depletion layer Capacitance 耗尽层电容

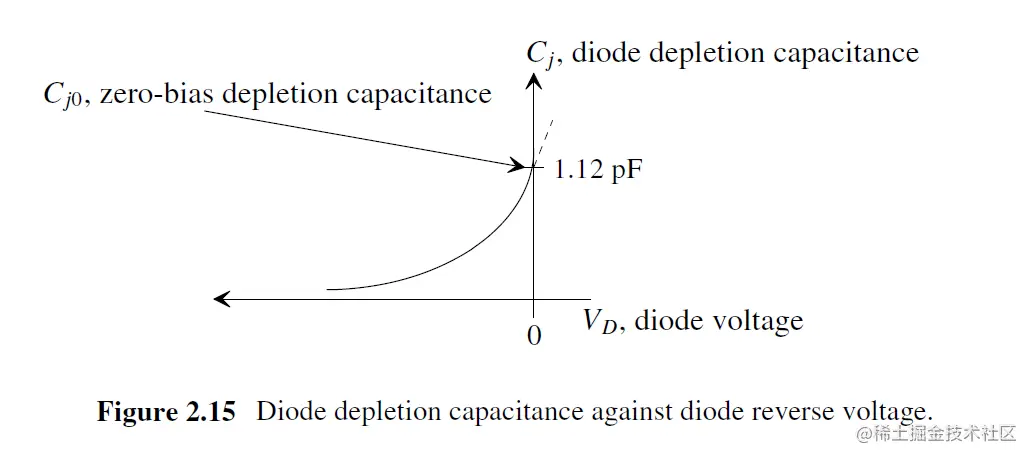

注意, 对于二极管, P是Anode阳极, N是Cathode阴级, P和N相接触会产生耗尽层即 Depletion Layer, 耗尽区电容公式:
Cj0是PN电压为0时电容, VD是PN两端正偏电压, Vbi是 built in potential
Storage or Diffusion Capacitance 存储 or 漂移区电容
当二极管PN正向导通时, 会产生存储电容 Cs,

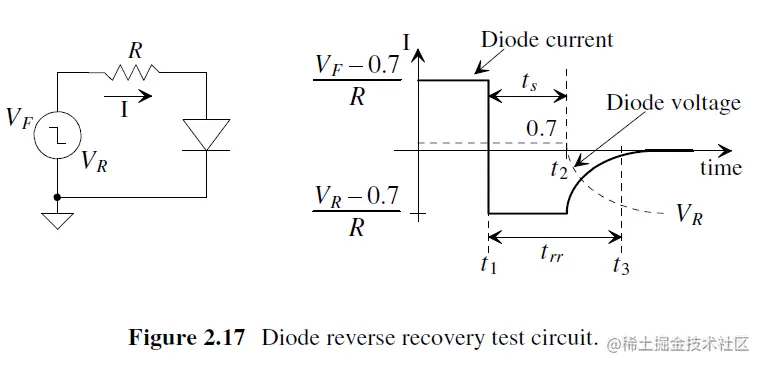

通常对于CMOS工艺, 不希望有正向导通的Diode, 这是因为当Diode 加压VF电压 正向导通后, 如果突然加一个反向电压VR (VR < 0V ), PN 两端仍然会有0.7V 压降, 持续ts时间, 然后PN节正向电流逐渐减小为0, PN节电压逐步变成VR.
trr为 reverse recovery time即反向恢复时间 (the time to shut off a farward- biased diodes), trr和正偏电流正相关, 和tau_t (transit time)成正比. 这个特性很不好, 在power electronics中引起更多的功耗, 而且也是为什么bipolar 工艺干不过CMOS工艺的原因.
The RC Delay

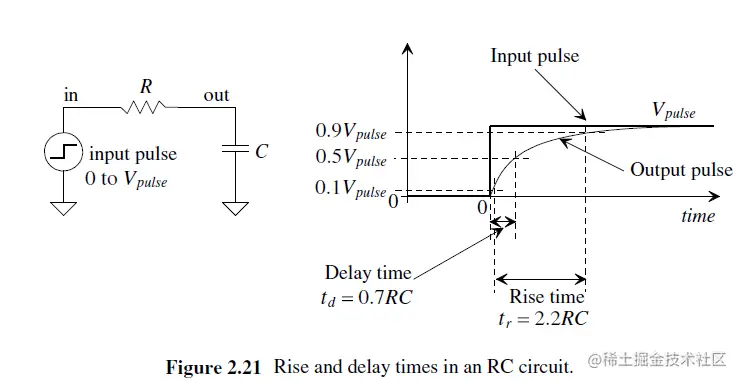

对于一个RC电路,
Delay Time: Output to reach 50% of Vpulse
Rise Time: Output go from 10% of the final value to 90% of the final voltage

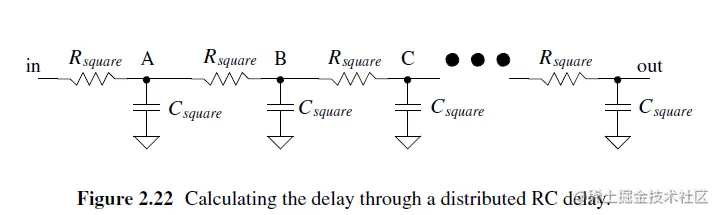

For distributed RC delay, 有l块 RC, propagation delay
For distributed RC delay, 有l块 RC, rise time:
Twin Well Process
有时候(其实是大多时候) 需要把PMOS做进Nwell, 把NMOS做进Pwell里, 而Pwell 是在Nwell里, 这样的多阱工艺也称为 tub (也就是洗澡盆), 这其实就是高压BCD工艺最基本的构造.
最后这章介绍了一下DRC rule, 也就是不同N-well之间有最小间距.
