架构定义解析

什么是架构

架构，又称软件架构

  • 是有关软件整体结构与组件的抽象描述
  • 用于指导软件系统各个方面的设计

（实现一个软件有很多种方法，架构在方法选择上起着至关重要的指导作用）

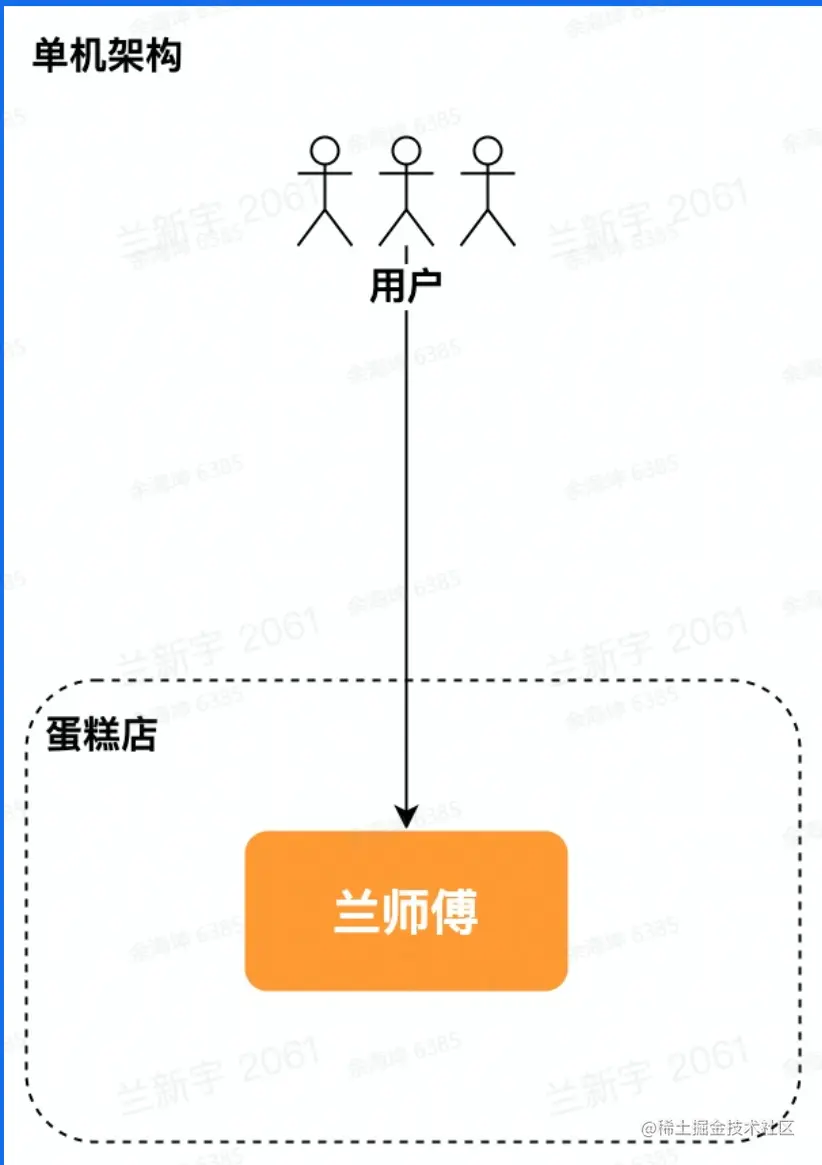

单机

软件系统需要具备对外提供服务，单机，就是把所有功能都实现在一个进程里，并部署在一台机器上。


优点：

  • 简单

缺点：

  • C1OK problem（C10K问题指的是设计和实现能够处理大量（约10,000个）并发连接的服务器架构的挑战。）

  • 运维需要停服

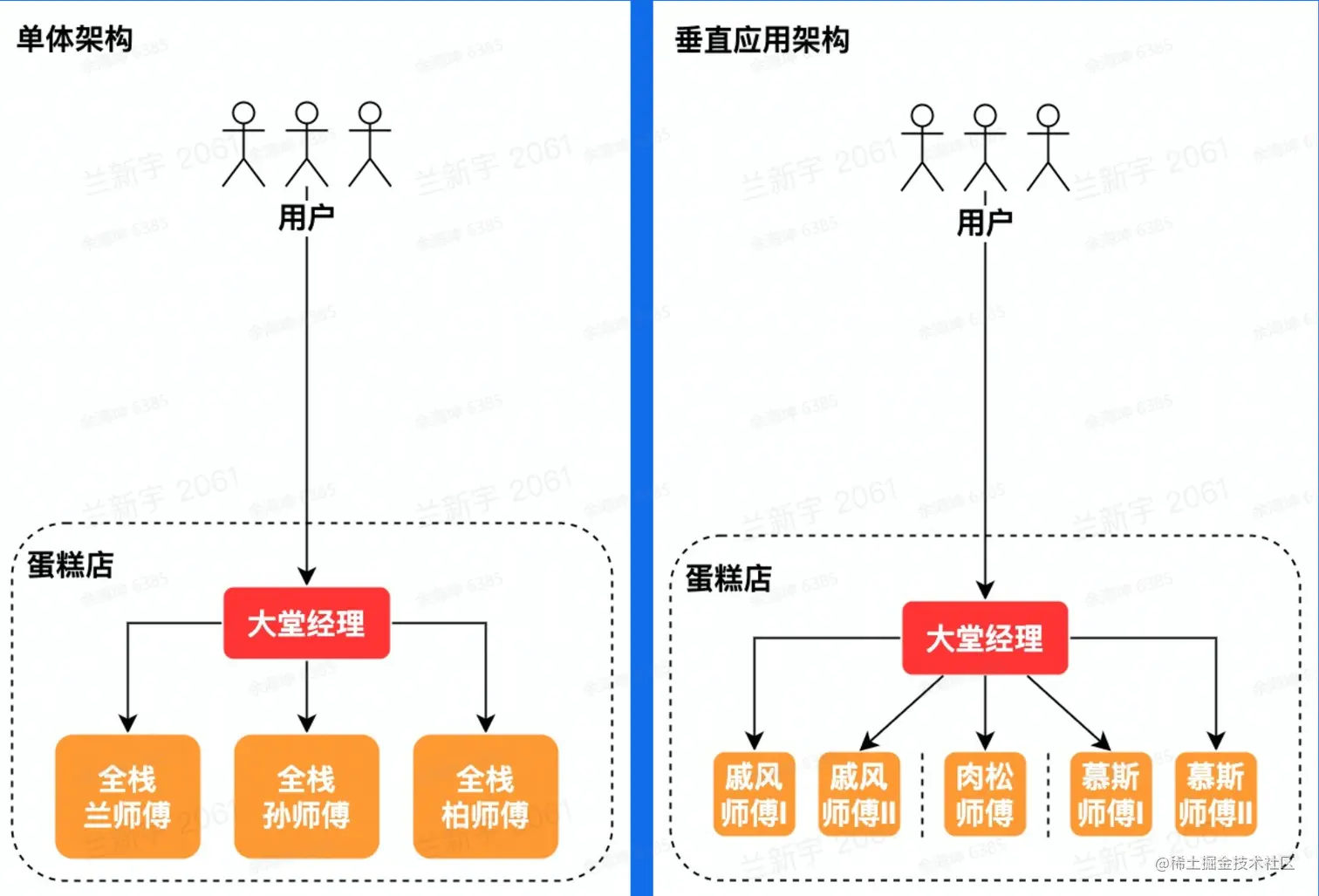

单体架构

分布式部署


垂直应用架构

按应用垂直切分的单体

优点：

  • 水平扩容
  • 运维不需要停服

缺点：

  • 职责太多，开发效率不高
  • 爆炸半径大

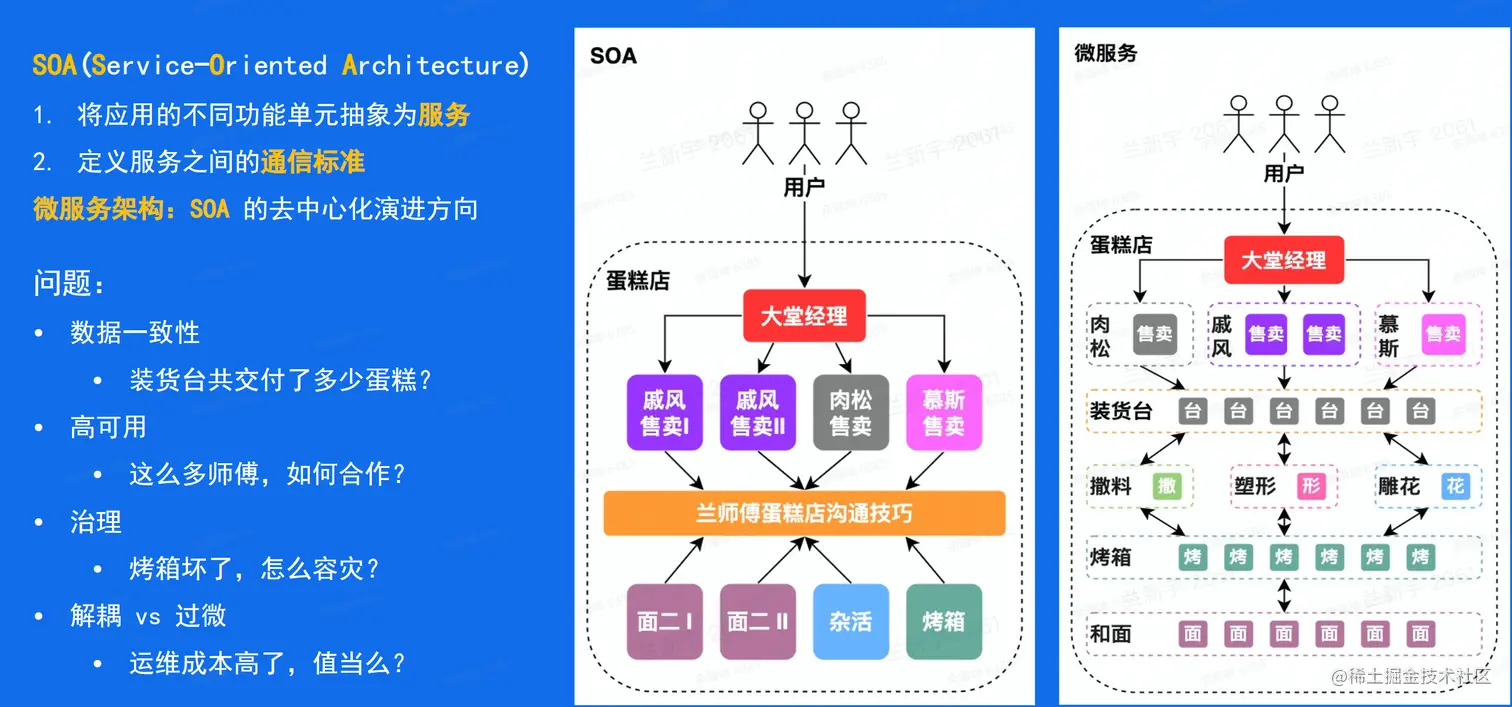

SOA、微服务 | 水平切分

SOA(service-oriented architecture)

  1. 将应用的不同功能单元抽象为服务
  2. 定义服务之间的通信标准

微服务架构：SOA的去中心化演进方向


小结：

架构的演进初衷：好比做蛋糕

  • 需求量越来越大，终归要增加人手
  • 越做越复杂，终归要分工合作

架构的演进思路，就像切蛋糕。蛋糕越来越大，一口吃不下终归要切分

  • 竖着切（垂直切分）
  • 横着切（水平切分）

企业级后端架构剖析

背景：

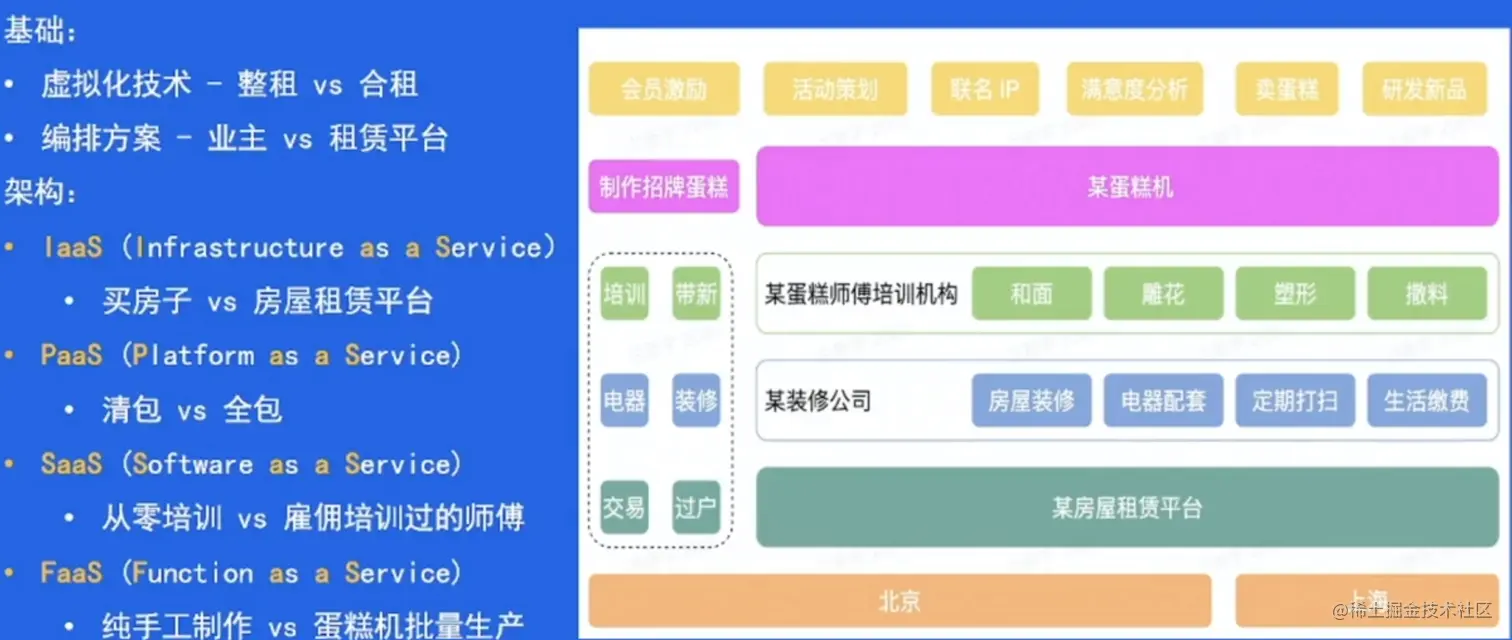

云计算

是指通过软件自动化管理，提供计算资源的服务网络，是现代互联网大规模数据分析和存储的基石

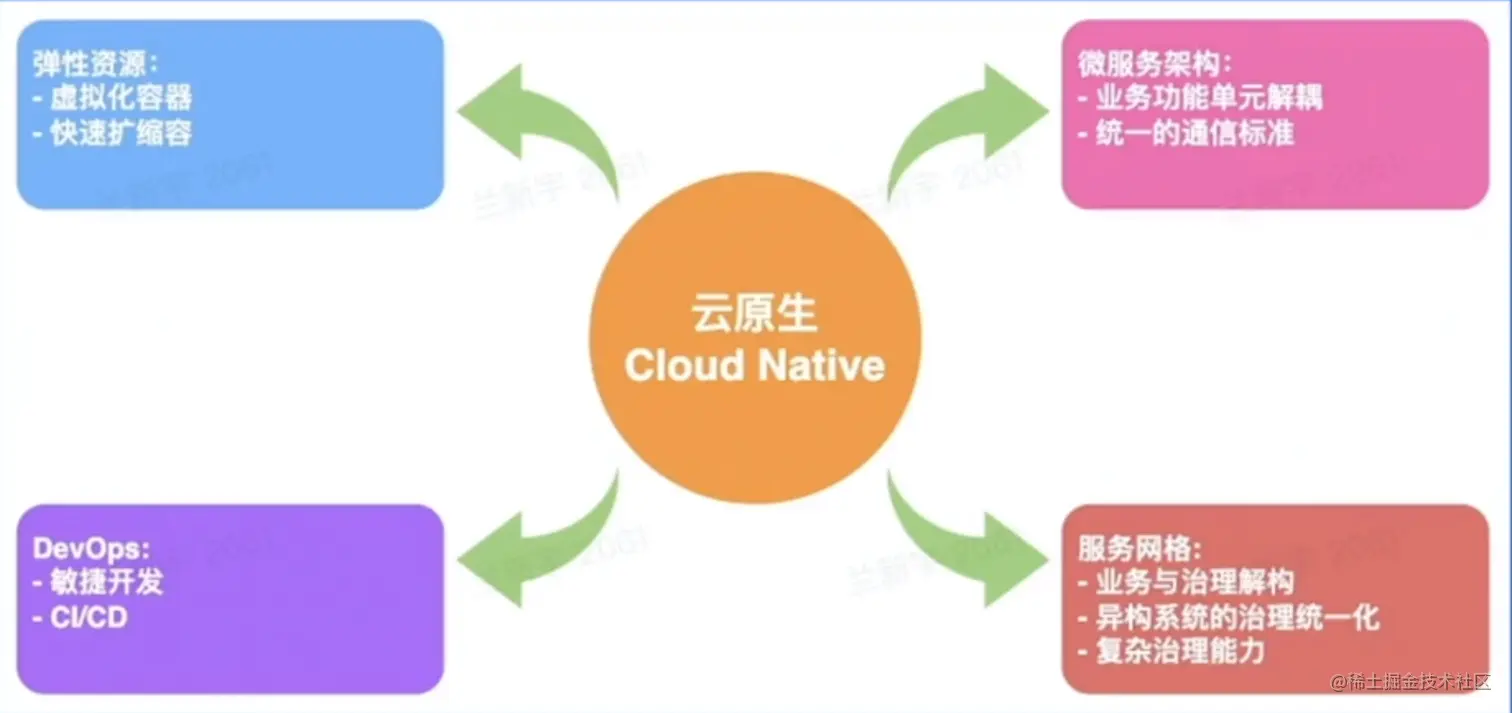

云原生

云原生技术为组织（公司）在公有云、自由云、混合云等新型的动态环境中，构建和运行可弹性拓展的应用提供了可能


弹性计算资源类型：
  • 服务资源调度
    • 微服务：和面、雕花
    • 大服务：烤箱
  • 计算资源调度
    • 在线：热销榜单
    • 热销榜单更新
  • 消息队列
    • 在线：削峰、解耦
    • 离线：大数据分析
弹性存储资源类型：
  • 经典
    • 对象：宣传视频
    • 大数据：用户消费记录
  • 关系型数据库
    • 收银记录
  • 元数据
    • 服务发现：蛋糕店通讯录
  • NoSQL
    • KV：来个xx蛋糕

总结：将存储资源当成服务一样

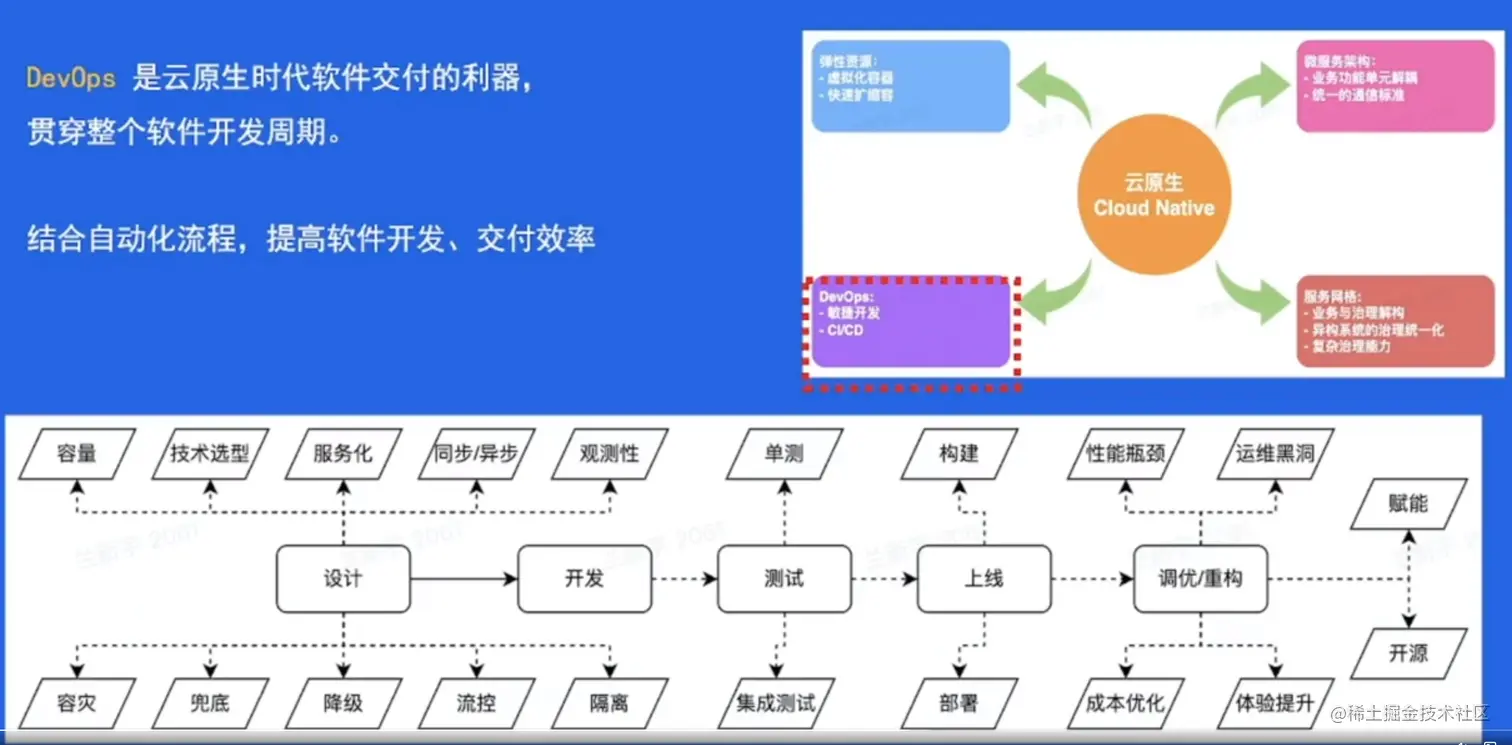

DevOps

DevOps是云原生时代软件交付的利器，贯穿整个软件开发周期。

结合自动化流程，提高软件开发、交付效率


微服务架构

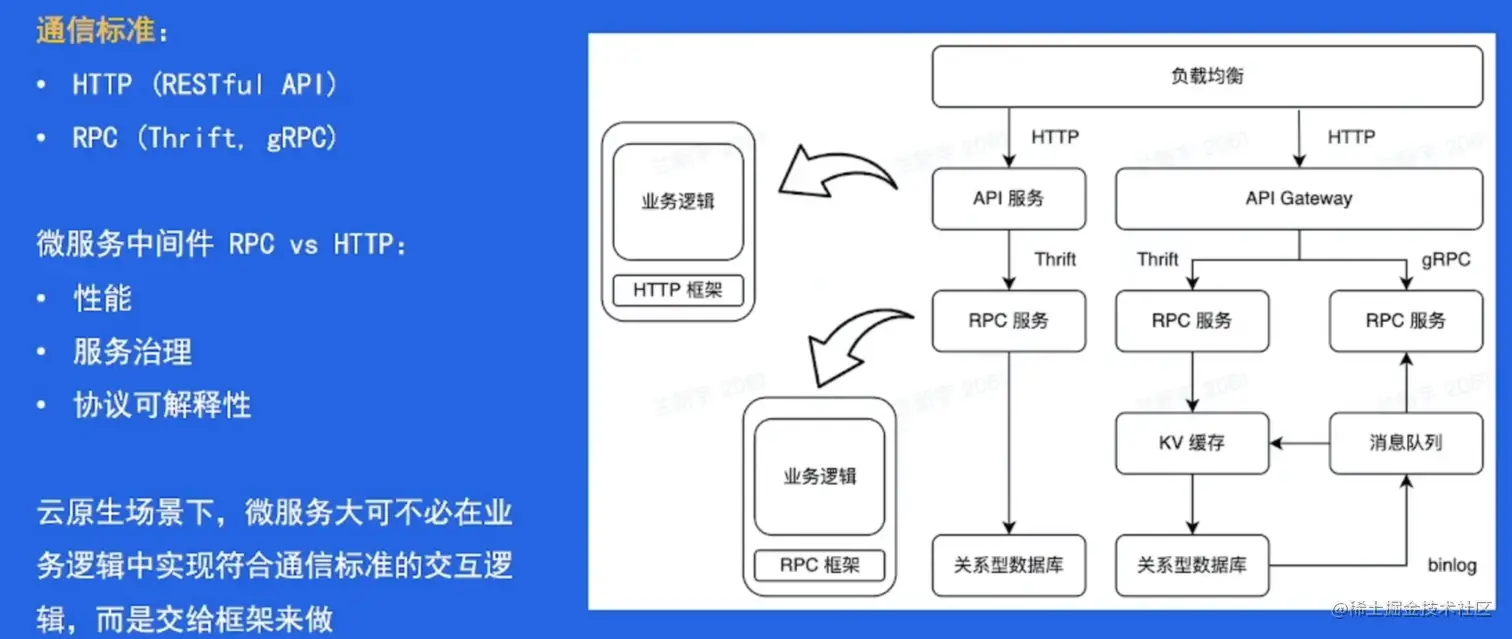

微服务通信标准：

  • HTTP（RESTful API）
  • RPC（Thrift，gRPC）

微服务中间件RPC vs HTTP：

  • 性能
  • 服务治理
  • 协议可解释性

云原生场景下，微服务大可不必在业务逻辑中实现符合通信标准的交互逻辑，而是交给框架来做

服务网格


  • 微服务之间通讯的中间层
  • 高性能网络代理
  • 业务代码与治理解耦

相比较于RPC/HTTP框架：

  • 异构系统治理统一化
  • 与业务进程解耦，生命周期易管理


云原生蛋糕店：

  • 售卖
  • 蛋糕制作（肉松、慕斯）
  • 会员激励
  • 满意度分析
  • 研发新品

企业级后端架构的挑战

问题

挑战：

  • 基础设施层面
    • 物理资源是有限的
      • 机器
      • 带宽
    • 资源利用率受制于部署服务
  • 用户层面
    • 网络通信开销较大
    • 网络抖动导致运维成本提高
    • 异构环境下，不同实例资源水位不均


解决方案

离在线资源并池


核心收益：

  • 降低物理资源成本
  • 提供更多的弹性资源

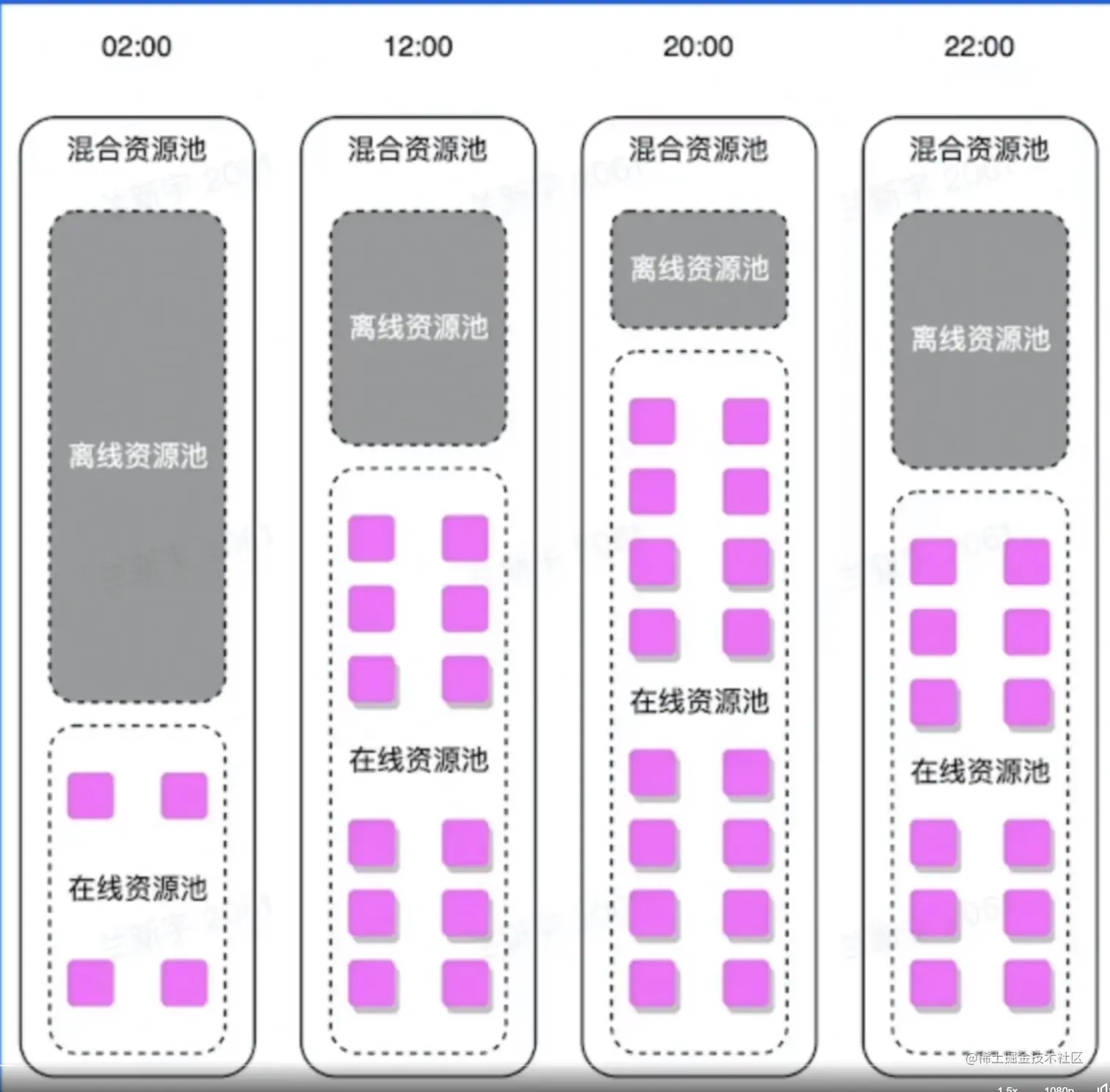

解决思路：离在线资源并池

  • 在线业务的特点
    • IO密集型为主
    • 潮汐性、实时性
  • 离线业务的特点
    • 计算密集型占多数
    • 非实时性

引入了一个新的问题：同一个机器怎么做离在线隔离？（容器化、虚拟化）

自动扩缩容


核心收益：

  • 降低业务成本

解决思路：

自动扩缩容

  • 利用在线业务潮汐性自动扩缩容

问题：扩缩容依据什么指标？（CPU利用率、内存利用率）

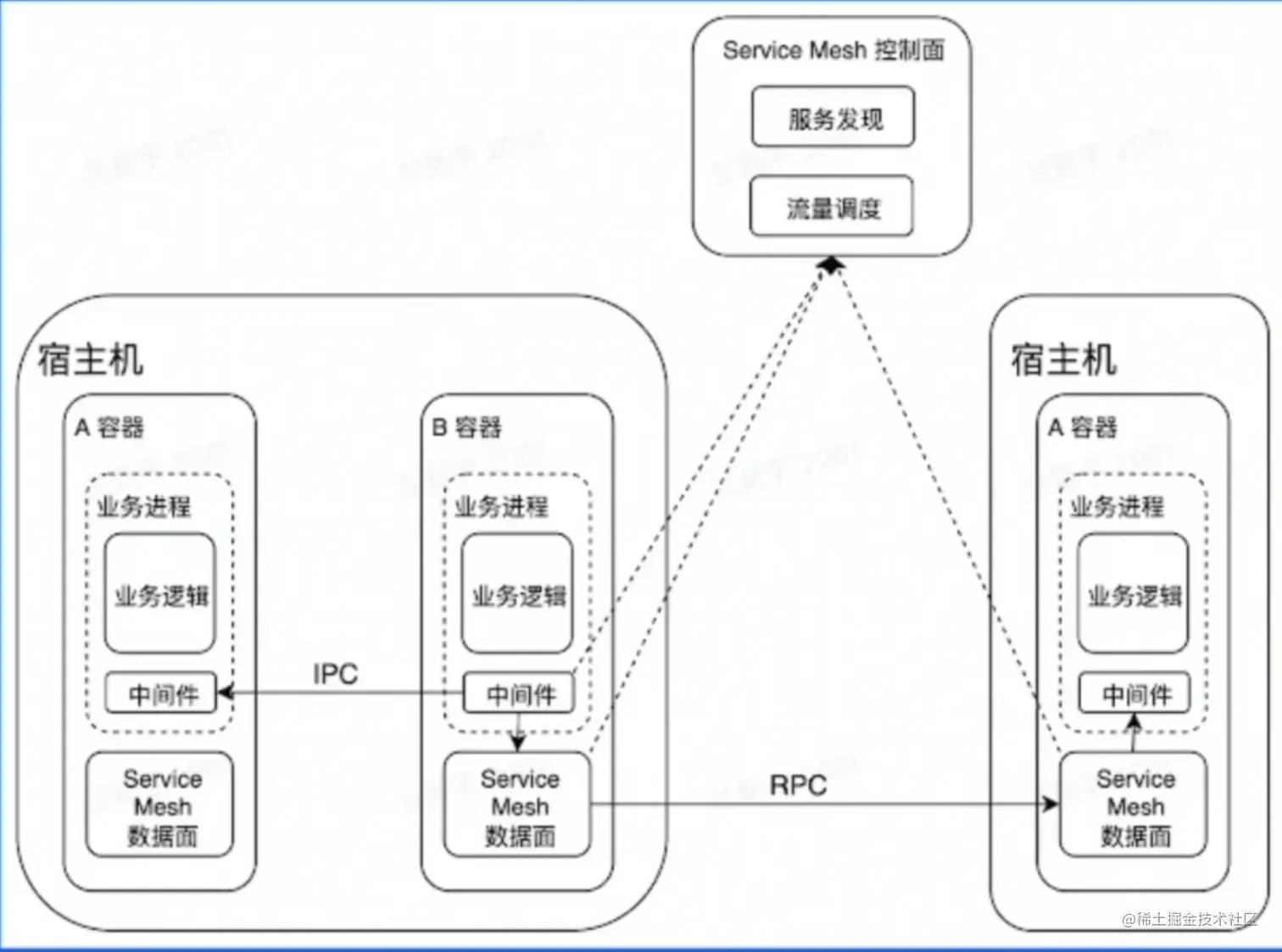

微服务亲和性部署


核心收益：

  • 降低业务成本
  • 提高服务可用性

解决思路：微服务亲和性部署 (A、B存在经常的交互就可以部署在一台机器上)

  • 将满足亲和性条件的容器调度到一台宿主机
  • 微服务中间件与服务网格通过共享内存通信
  • 服务网络控制面实施灵活、动态的流量调度

流量治理

核心收益：

  • 提高微服务调用容错性
  • 容灾
  • 进一步提高开发效率，DevOps发挥到极致

解决思路：基于微服务中间件&服务网格的流量治理

  • 熔断、重试
  • 单元化
  • 复杂环境（功能、预览）的流量调度

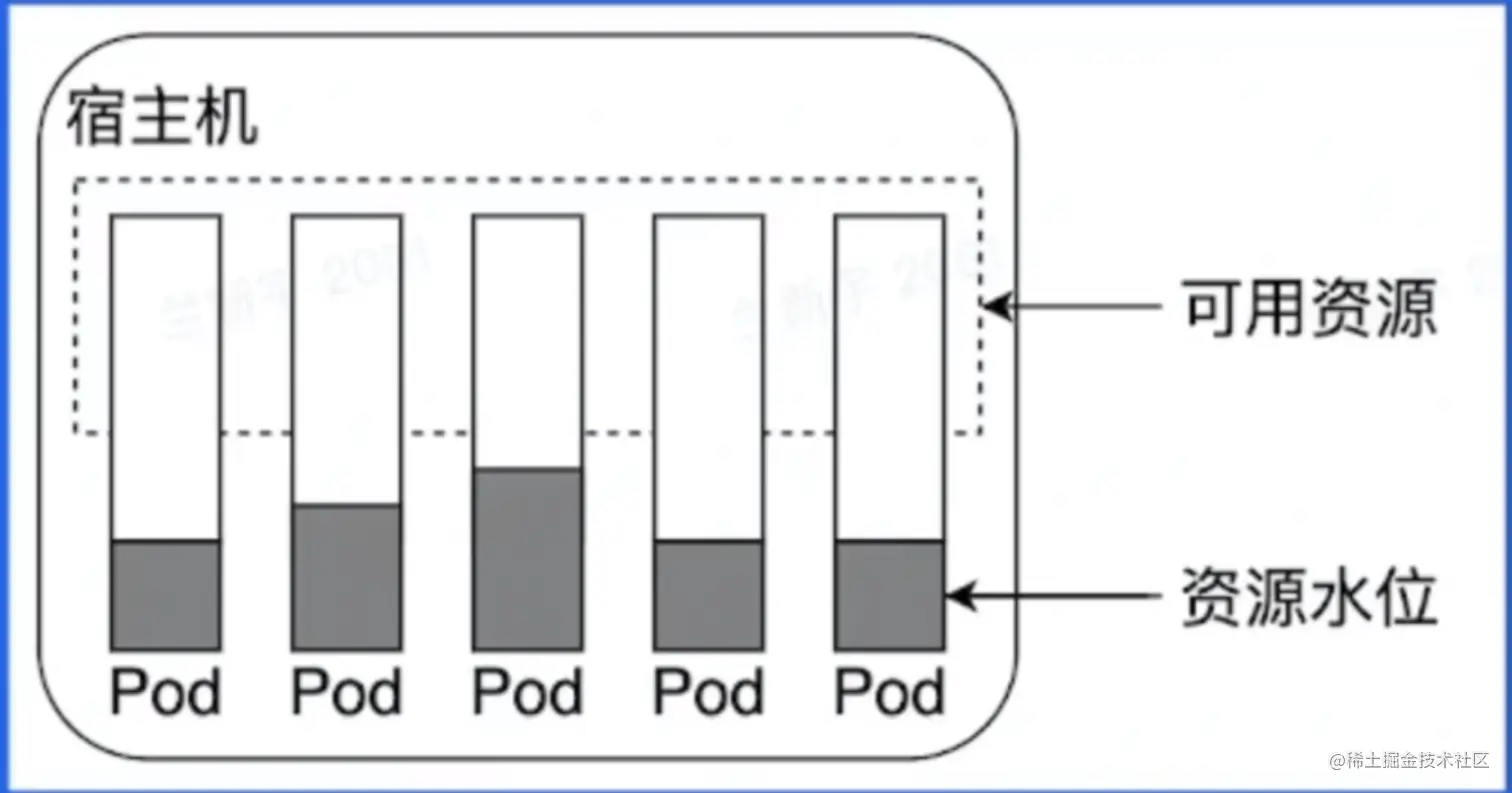

CPU水位负载均衡


核心收益：

  • 打平异构环境算力差异
  • 为自动扩缩容提供正向输入

解决问题：CPU水位负载均衡

  • laaS
    • 提供资源探针
  • 服务网格
    • 动态负载均衡

后端架构实战

兰师傅蛋糕店也碰到了类似的问题：

  • 不同师傅干活的效率差距较大
  • 有些师傅希望“能者多劳多挣”

在这个背景下，继续像之前一样为每个师傅分配完全相同的工作，会引起他们的不满。。。

那么针对CPU水位负载均衡，我们应该如何进行设计呢？

  1. 需要哪些输入？
  2. 设计时需要考虑哪些关键点？

输入


  • 服务网格数据面
    • 支持带权重的负载均衡策略
  • 注册中心存储了所有容器的权重信息
  • 宿主机能提供
    • 容器的资源使用情况
    • 物理资源信息（如 CPU型号）

关键点：

  • 紧急回滚能力
  • 大规模
  • 极端场景

解决方案：

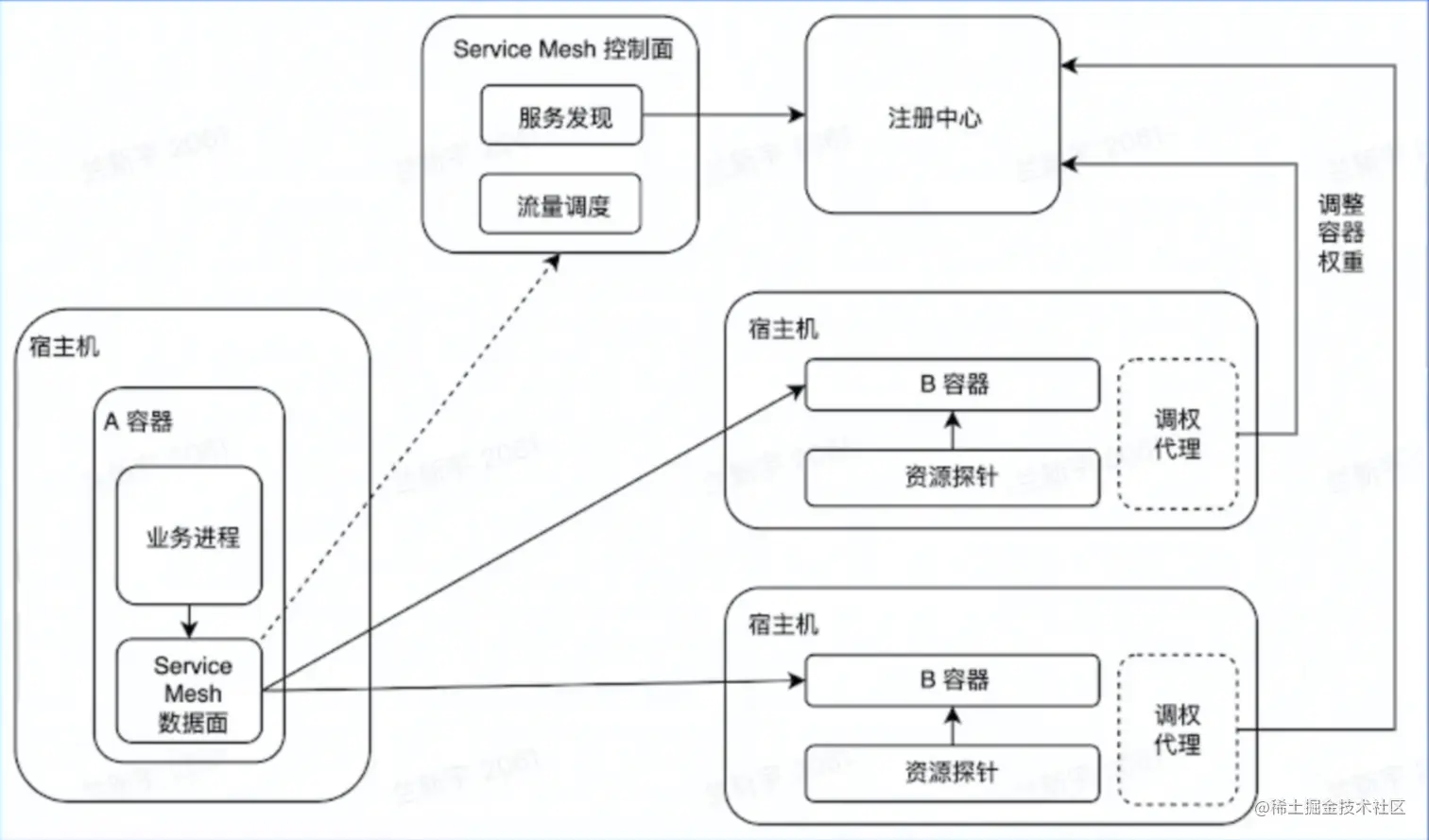

自适应静态权重


方案：

  • 采集宿主机物理资源信息
  • 调整容器注册的权重

优势：

  • 复杂度低
  • 完全分布式，可用性高
  • 微服务中间件无适配成本

缺点：

  • 无紧急回滚能力
  • 缺乏运行时自适应能力

所以有了下面改进的解决方案：

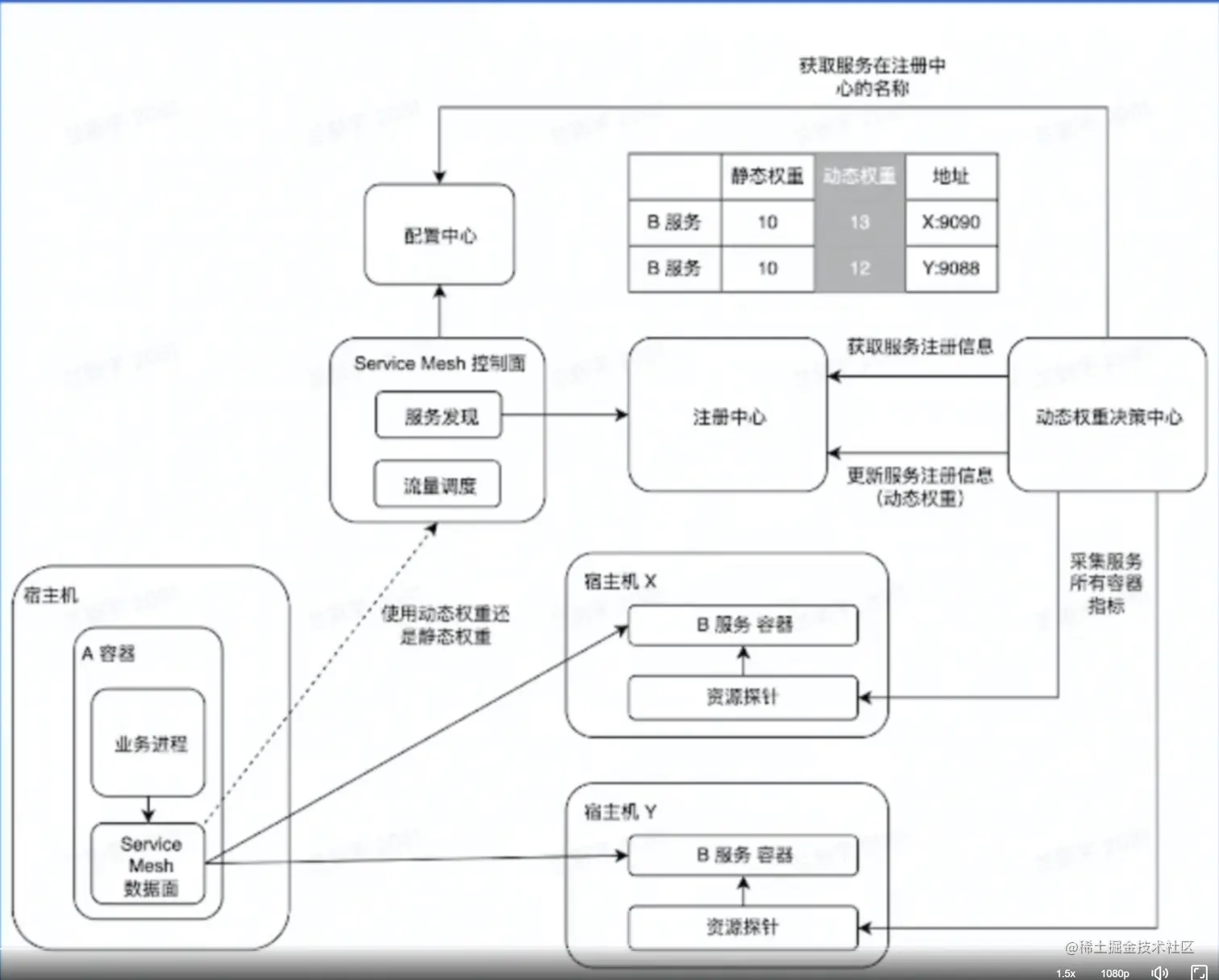

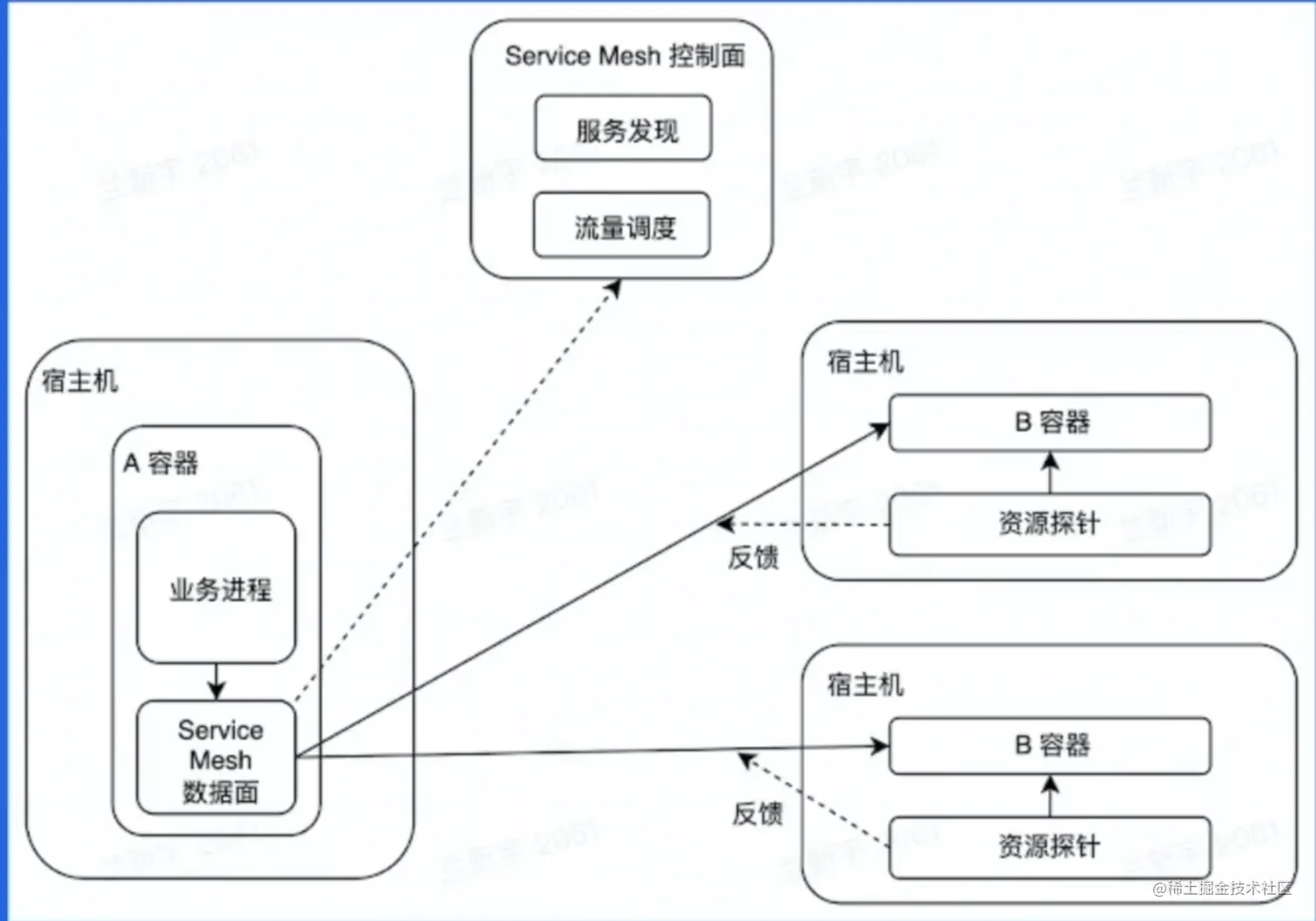

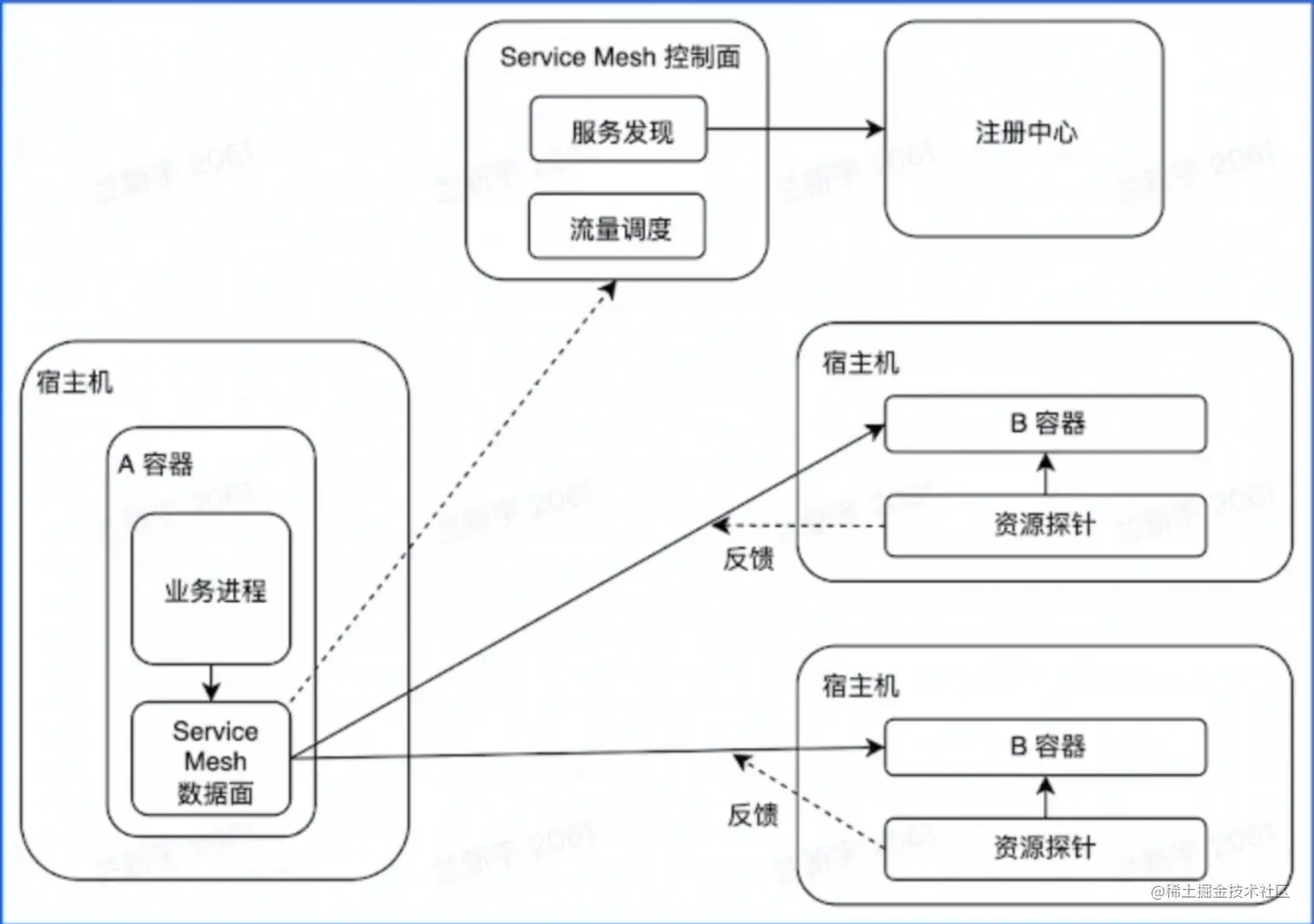

自适应动态权重 Alpha


方案：

  • 容器动态权重的自适应调整
  • 服务网格的服务发现 & 流量调度能力

演进方向：

  • 解决无法紧急回滚的问题
  • 运行时权重自适应

缺点：

  • 过度流量倾斜可能会有异常情况

针对流量倾斜又有了下面的改进方案：

自适应动态权重 Beta


P50和P99是统计学中常用的两个百分位数，用于衡量数据分布的特征和性能指标。

P50表示百分之五十分位数，也称为中位数。它表示将数据按照大小排序后，处于中间位置的值。具体而言，如果有N个数据点，那么P50就是排在第N/2个位置的值。

P99表示百分之九十九分位数，也称为百分之九十九点数。它表示将数据按照大小排序后，处于接近尾部的位置的值。具体而言，如果有N个数据点，那么P99就是排在第N*0.99个位置的值。

这两个百分位数在性能评估和容量规划中经常被使用。例如，在网络延迟测量中，P50可以用来表示中间的网络响应时间，而P99可以用来表示较长的、更具代表性的网络延迟。

总而言之，P50和P99是用于衡量数据分布和性能指标的常用百分位数，可以提供关于数据集中趋势和极端值的信息。

方案：

  • 服务网格上报RPC指标

演进方向：

  • 极端场景的处理成为可能

缺点：

  • 时序数据库压力较大
  • 动态权重决策中心职责越来越多，迭代->变更->风险

然后提出最终的解决方案：自适应动态权重 Release

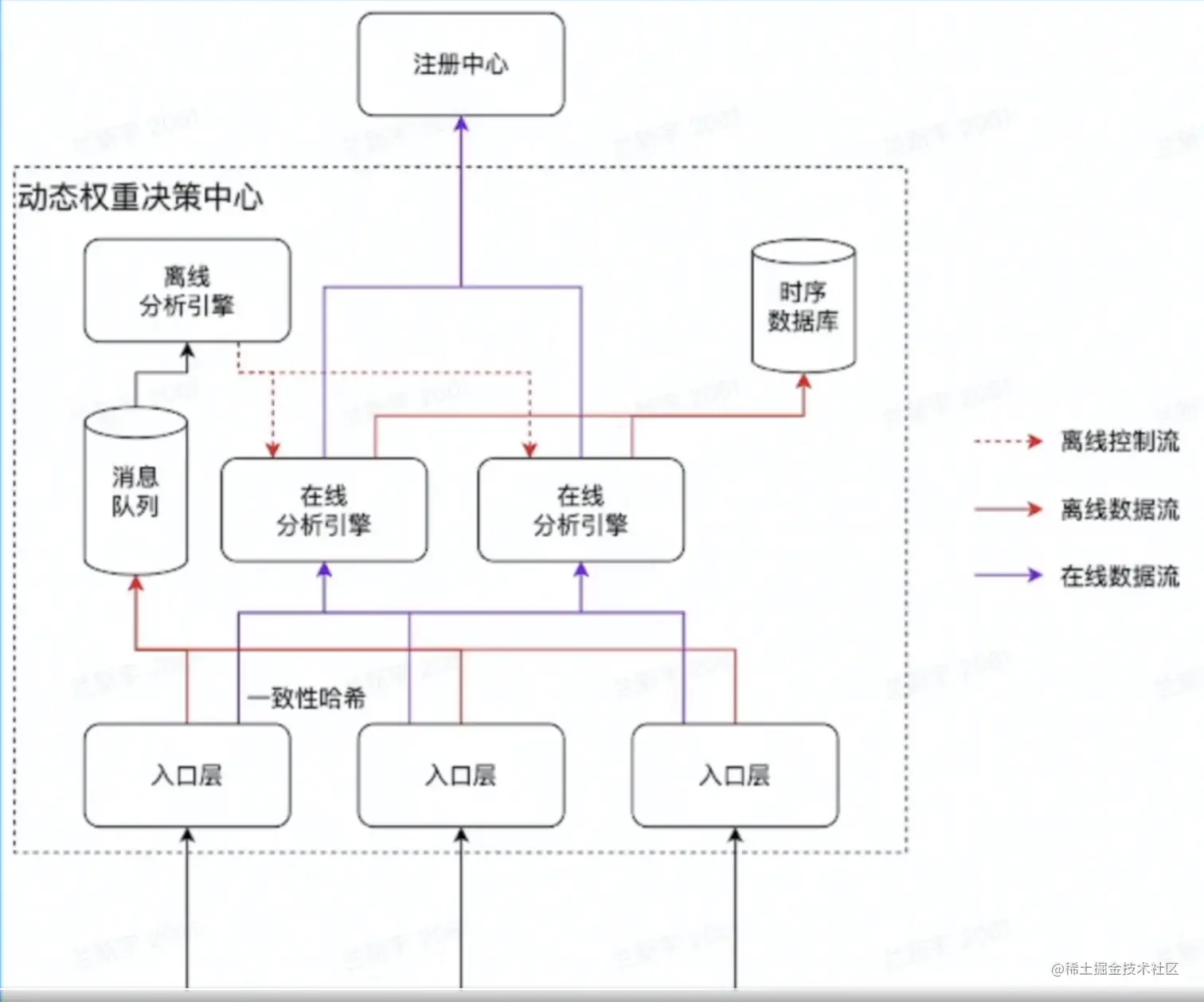

自适应动态权重 Release


演进方向：

  • 微服务化
  • 引入消息队列削峰、解耦
  • 离线在线链路切分
  • 梳理强弱依赖

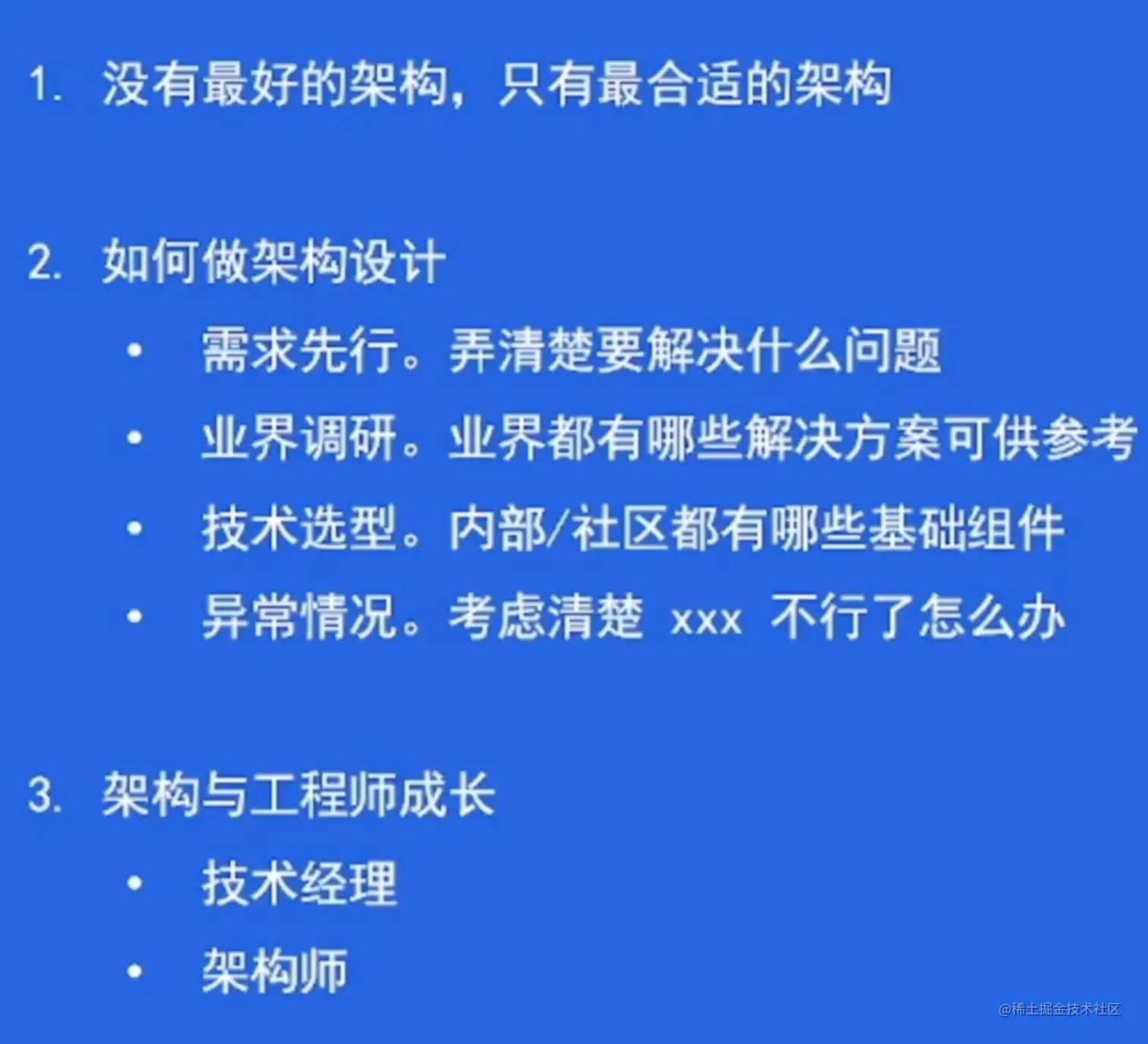

尾声：
