26 | Superscalar和VLIW：如何让CPU 的吞吐率超过1？

程序的 CPU 执行时间 = 指令数 × CPI × Clock Cycle Time

CPI 的倒数，又叫作 IPC（Instruction Per Clock），也就是一个时 钟周期里面能够执行的指令数，代表了 CPU 的吞吐率。

这个指标，放在我们前面几节反复优化流水线架构的 CPU 里，能达到多少呢？ 答案是，最佳情况下，IPC 也只能到 1。因为无论做了哪些 流水线层面的优化，即使做到了指令执行层面的乱序执行， CPU 仍然只能在一个时钟周期里面，取一条指令。

无论指令后续能优化得多好，一个时钟周期也只能 执行完这样一条指令，CPI 只能是 1。但是，我们现在用的 Intel CPU 或者 ARM 的 CPU，一般的 CPI 都能做到 2 以 上，这是怎么做到的呢？

多发射与超标量：同一实践执行的两条指令

虽然浮点数计算已经变成 CPU 里的一部分，但并不是所有计算功能都在一个 ALU 里面，真实的情况是，我们会有多个 ALU。
所以指令的执行阶段，是由很多个功能单元（FU）并行 （Parallel）进行的。
不过，在指令乱序执行的过程中，我们的取指令（IF）和指令译码（ID）部分并不是并行进行的。

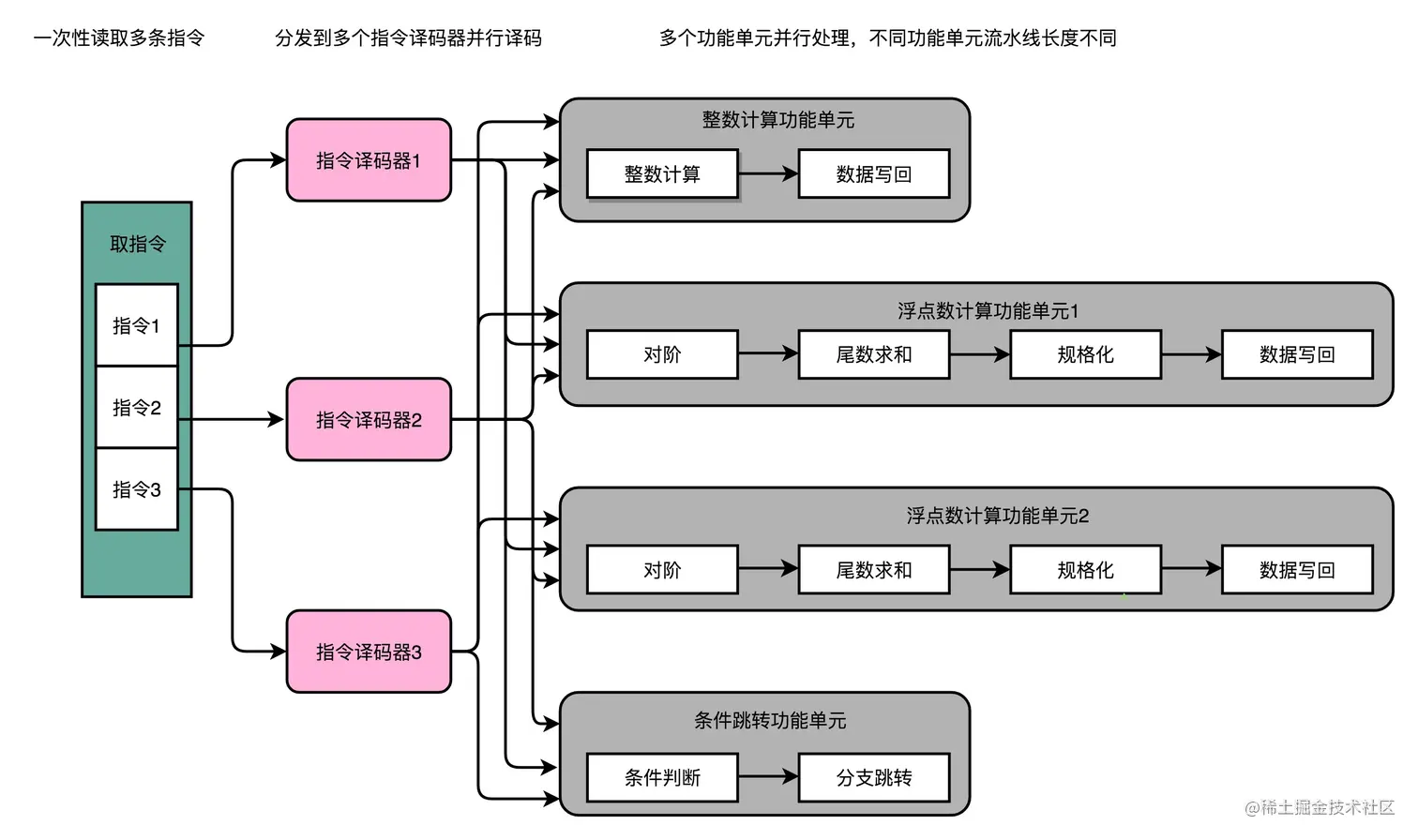

既然指令的执行层面可以并行进行，为什么取指令和指令译码不行呢？ 其实只要我们把取指令和指令译码，也一样通过增加硬件的 方式，并行进行就好了。我们可以一次性从内存里面取出多 条指令，然后分发给多个并行的指令译码器，进行译码，然 后对应交给不同的功能单元去处理。这样，我们在一个时钟 周期里，能够完成的指令就不止一条了。IPC 也就能做到大于 1 了。

这种 CPU 设计，我们叫作多发射（Mulitple Issue）和超标量（Superscalar）。

多发射：同一个时间，可能会同时把多条指令发射（Issue）到不同的译码器或者后续处理的流水线中去。

在超标量的 CPU 里面，有很多条并行的流水线，而不是只有一条流水线。“超标量“这个词是说，本来我们在一个时钟周期里面，只能执行一个标量（Scalar）的运算。在多发射的情况下，我们就能够超越这个限制，同时进行多次计 算。

每一个功能单元的流水线的长度是不同的。事实上，不同的功能单元的流水线长度本来就不一样。我们平时所说的 14 级流水线，指的通常是进行整数计算指令的流水线长度。如果是浮点数运算，实际的流水线长度则会更长一些。

Intel 的失败之作：安腾的超长指令字设计

在乱序执行和超标量的体系里面，我们的 CPU 要解决依赖冲突的问题。这也就是前面几讲我们讲的冒险问题。

CPU 需要在指令执行之前，去判断指令之间是否有依赖关系。如果有对应的依赖关系，指令就不能分发到执行阶段。 因为这样，上面我们所说的超标量 CPU 的多发射功能，又被称为动态多发射处理器。这些对于依赖关系的检测，都会 使得我们的 CPU 电路变得更加复杂。

超长指令字设计（Very Long Instruction Word，VLIW）：这个设计呢，不仅想让编译 器来优化指令数，还想直接通过编译器，来优化 CPI。
显式并发指令运算（Explicitly Parallel Instruction Computer），这个名字的缩写EPIC，正好是“史诗”的意思。

在乱序执行和超标量的 CPU 架构里，指令的前后依赖关系，是由 CPU 内部的硬件电路来检测的。而到了超长指令 字的架构里面，这个工作交给了编译器这个软件。

可以让编译器把没有依赖关系 的代码位置进行交换。然后，再把多条连续的指令打包成一个指令包。安腾的 CPU 就是把 3 条指令变成一个指令包。

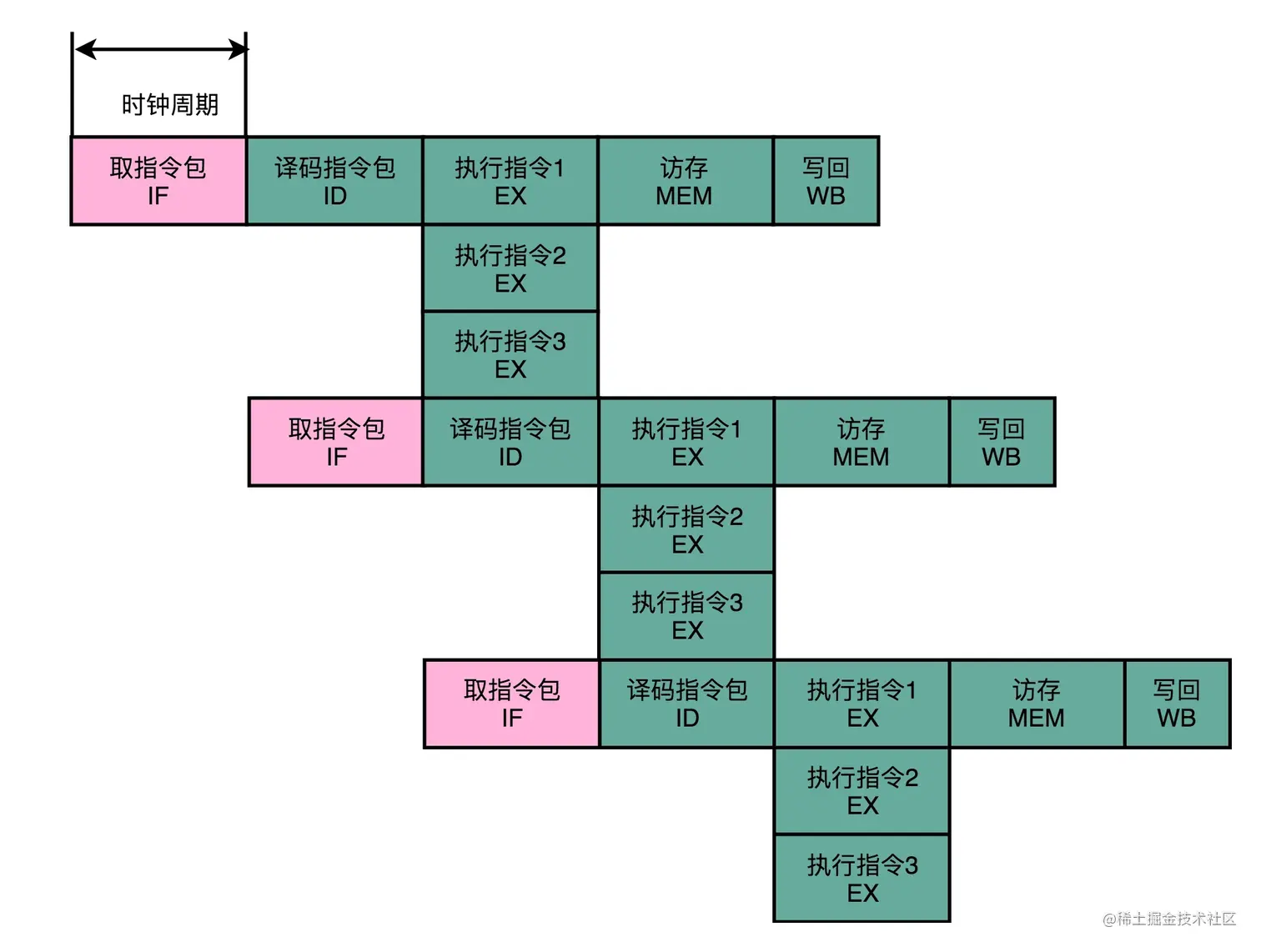

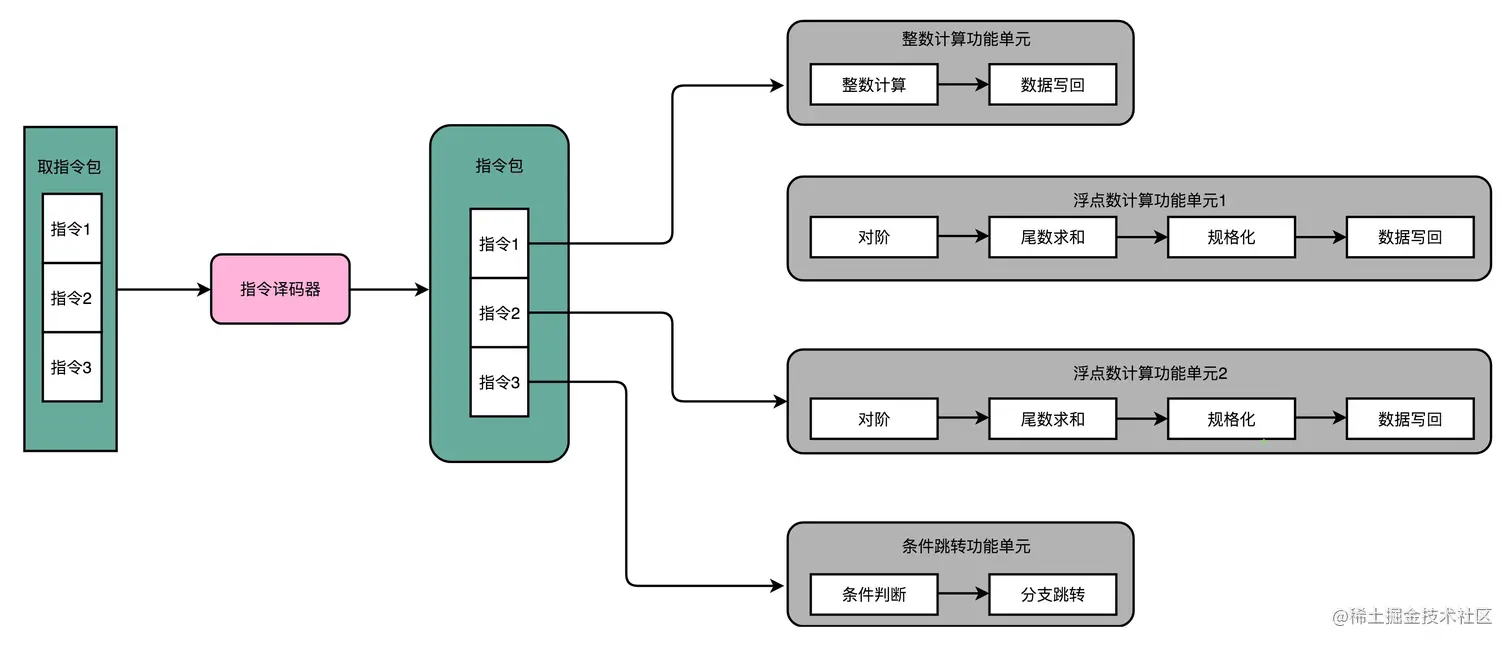

CPU 在运行的时候，不再是取一条指令，而是取出一个指 令包。然后，译码解析整个指令包，解析出 3 条指令直接并 行运行。可以看到，使用超长指令字架构的 CPU，同样是 采用流水线架构的。也就是说，一组（Group）指令，仍然 要经历多个时钟周期。同样的，下一组指令并不是等上一组 指令执行完成之后再执行，而是在上一组指令的指令译码阶 段，就开始取指令了。

流水线停顿这件事情在超长指令字里 面，很多时候也是由编译器来做的。除了停下整个处理器流 水线，超长指令字的 CPU 不能在某个时钟周期停顿一下， 等待前面依赖的操作执行完成。编译器需要在适当的位置插 入 NOP 操作，直接在编译出来的机器码里面，就把流水线 停顿这个事情在软件层面就安排妥当。

安腾失败的原因有很多，其中有一个重要的原因就是“向前兼容”。
一方面，安腾处理器的指令集和 x86 是不同的。这就意味 着，原来 x86 上的所有程序是没有办法在安腾上运行的，而需要通过编译器重新编译才行。
另一方面，安腾处理器的 VLIW 架构决定了，如果安腾需要 提升并行度，就需要增加一个指令包里包含的指令数量，比方说从 3 个变成 6 个。一旦这么做了，虽然同样是 VLIW 架构，同样指令集的安腾 CPU，程序也需要重新编译。因为原来编译器判断的依赖关系是在 3 个指令以及由 3 个指 令组成的指令包之间，现在要变成 6 个指令和 6 个指令组 成的指令包。编译器需要重新编译，交换指令顺序以及 NOP 操作，才能满足条件。甚至，我们需要重新来写编译 器，才能让程序在新的 CPU 上跑起来。 于是，安腾就变成了一个既不容易向前兼容，又不容易向后兼容的 CPU。那么，它的失败也就不足为奇了。

27 | SIMD：如何加速矩阵乘法？

超线程：Intel 多卖给你的那一倍 CPU

超长的流水线，使得之前我们讲的很多解决“冒险”、提升并发的方案都用不上。
因为这些解决“冒险”、提升并发的方案，本质上都是一种指令级并行（Instruction-level parallelism，简称 IPL）的技术方案。换句话说就是，CPU 想要在同一个时间，去并行地执行两条指令。而这两条指令呢，原本在我们的代码里，是有先后顺序的。无论是我们在流水线里面讲到的流水线架构、分支预测以及乱序执行，还是我们在上一讲说的超标量和超长指令字，都是想要通过同一时间执行两条指令，来提升 CPU 的吞吐率。
然而在 Pentium 4 这个 CPU 上，这些方法都可能因为流水线太深，而起不到效果。我之前讲过，更深的流水线意味着同时在流水线里面的指令就多，相互的依赖关系就多。于是， 很多时候我们不得不把流水线停顿下来，插入很多 NOP 操作，来解决这些依赖带来的“冒险”问题。

超线程技术：既然 CPU 同时运行那些在代码层面有前后依赖关系的指令，会遇到各种冒险问题，我们不如去找一些和这些指令完全独立，没有依赖关系的指令来运行好了。那么，这样的指令哪里来呢？自然同时运行在另外一个程序里了。

无论是多个CPU核心运行不同的程序，还是在单个CPU核心里面切换运行不同线程的任务，在同一时间点上，一个物理的 CPU 核心只会运行一个线程的指令，所以其实我们并没有真正地做到指令的并行运行。

超线程可不是这样。超线程的 CPU，其实是把一个物理层面 CPU 核心，“伪装”成两个逻辑层面的 CPU 核心。这个 CPU，会在硬件层面增加很多电路，使得我们可以在一个 CPU 核心内部，维护两个不同线程的指令的状态信息。

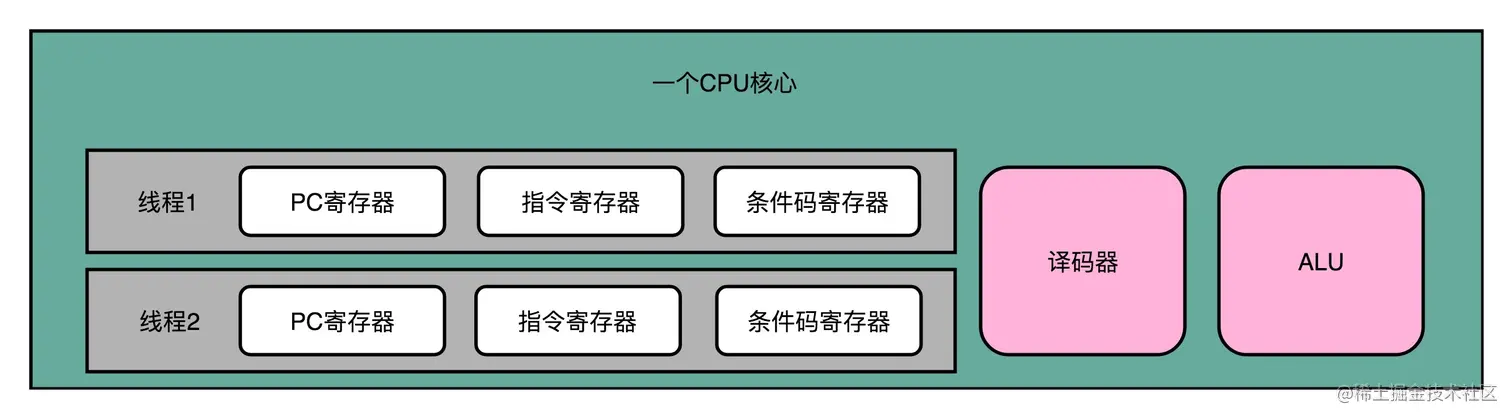

比如，在一个物理 CPU 核心内部，会有双份的 PC 寄存器、指令寄存器乃至条件码寄存器。这样，这个 CPU 核心就可以维护两条并行的指令的状态。在外面看起来，似乎有两个逻辑层面的 CPU 在同时运行。所以，超线程技术一般也被叫作同时多线程（Simultaneous Multi-Threading，简称 SMT）技术。

不过，在 CPU 的其他功能组件上，Intel 可不会提供双份。无论是指令译码器还是 ALU， 一个 CPU 核心仍然只有一份。因为超线程并不是真的去同时运行两个指令，那就真的变成 物理多核了。超线程的目的，是在一个线程 A 的指令，在流水线里停顿的时候，让另外一 个线程去执行指令。因为这个时候，CPU 的译码器和 ALU 就空出来了，那么另外一个线程 B，就可以拿来干自己需要的事情。这个线程 B 可没有对于线程 A 里面指令的关联和依赖。

这样，CPU 通过很小的代价，就能实现“同时”运行多个线程的效果。通常我们只要在 CPU 核心的添加 10% 左右的逻辑功能，增加可以忽略不计的晶体管数量，就能做到这一点。 不过，并没有增加真的功能单元。所以超线程只在特定的应用场景下效果 比较好。一般是在那些各个线程“等待”时间比较长的应用场景下。比如，我们需要应对很多请求的数据库应用，就很适合使用超线程。各个指令都要等待访问内存数据，但是并不需要做太多计算。

SIMD：如何加速矩阵乘法？

SIMD，中文叫作单指令多数据流（Single Instruction Multiple Data）：向量化 SISD，也就是单指令单数据：使用循环来一步一步计算 如果你手头的是一个多核 CPU 呢，那么 它同时处理多个指令的方式可以叫作MIMD，也就是多指令多数据（Multiple Instruction Multiple Data）。

为什么 SIMD 指令能快那么多呢：
这是因为，SIMD 在获取数据和执行指令的时候，都做到了并行。一方面，在从内存里面读取数据的时候，SIMD 是一次性读取多个数据。在数据读取到了之后，在指令的执行层面，SIMD 也是可以并行进行的。

28 | 异常和中断：程序出错了怎么办？

计算机 究竟是如何处理异常的。

异常：硬件、系统和应用的组合拳

尽管，这里我把这些硬件和系统相关的异常，叫作“硬件异常”。但是，实际上，这些异常，既有来自硬件的，也有来自软件层面的。
比如，我们在硬件层面，当加法器进行两个数相加的时候，会遇到算术溢出；或者，你在玩 游戏的时候，按下键盘发送了一个信号给到 CPU，CPU 要去执行一个现有流程之外的指 令，这也是一个“异常”。 同样，来自软件层面的，比如我们的程序进行系统调用，发起一个读文件的请求。这样应用 程序向系统调用发起请求的情况，一样是通过“异常”来实现的。

关于异常，最有意思的一点就是，它其实是一个硬件和软件组合到一起的处理过程。异常的前半生，也就是异常的发生和捕捉，是在硬件层面完成的。但是异常的后半生，也就是说，异常的处理，其实是由软件来完成的。

计算机会为每一种可能会发生的异常，分配一个异常代码（Exception Number）。有些教 科书会把异常代码叫作中断向量（Interrupt Vector）。异常发生的时候，通常是 CPU 检 测到了一个特殊的信号。比如，你按下键盘上的按键，输入设备就会给 CPU 发一个信号。 或者，正在执行的指令发生了加法溢出，同样，我们可以有一个进位溢出的信号。这些信号 呢，在组成原理里面，我们一般叫作发生了一个事件（Event）。CPU 在检测到事件的时候，其实也就拿到了对应的异常代码。

这些异常代码里，I/O 发出的信号的异常代码，是由操作系统来分配的，也就是由软件来设定的。而像加法溢出这样的异常代码，则是由 CPU 预先分配好的，也就是由硬件来分配的。这又是另一个软件和硬件共同组合来处理异常的过程。

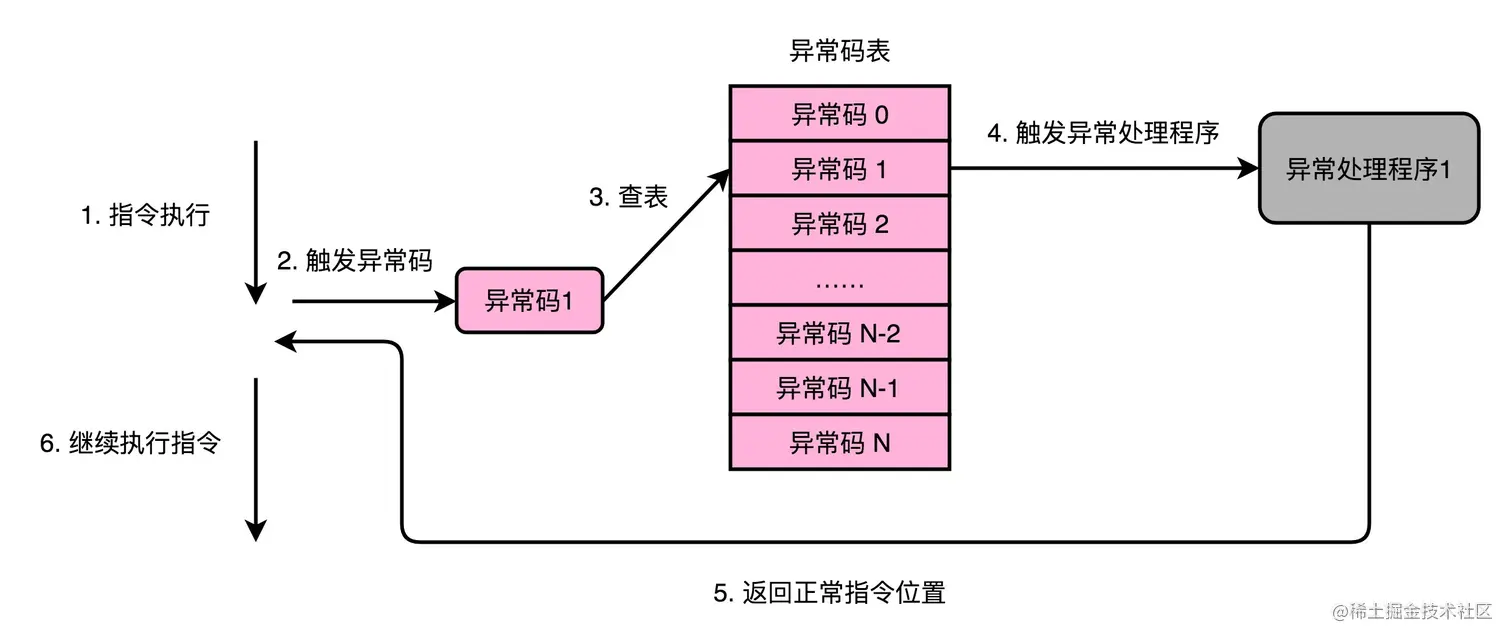

拿到异常代码之后，CPU 就会触发异常处理的流程。计算机在内存里，会保留一个异常表 （Exception Table）。也有地方，把这个表叫作中断向量表（Interrupt Vector Table），好和上面的中断向量对应起来。存放的是不同的异常代码对应的异常处理程序（Exception Handler）所在的地址。

CPU 在拿到了异常码之后，会先把当前的程序执行的现场，保存到程序栈里面，然 后根据异常码查询，找到对应的异常处理程序，最后把后续指令执行的指挥权，交给这个异常处理程序。

异常的分类：中断、陷阱、故障和中止

中断（Interrupt）：顾名思义，自然就是程序在执行到一半的时候，被打断了。这个打断执行的信号，来自于 CPU 外部的 I/O 设备。你在键盘上按下一个按键，就会对应触发一个相应的信号到达 CPU 里面。CPU 里面某个开关的值发生了变化，也就触发了一个中断类型的异常。

陷阱（Trap）：陷阱，其实是我们程序员“故意“主动触发的异常。就好像你在程序里面打了一个断点，这个断点就是设下的一个"陷阱"。当程序的指令执行到这个位置的时候，就掉到了这个陷阱当中。然后，对应的异常处理程序就会来处理这个"陷阱"当中 的猎物。

故障（Fault）：它和陷阱的区别在于，陷阱是我们开发程序的时候刻意触发的异常，而故障通常不是。比如，我们在程序执行的过程中，进行加法计算发生了溢出，其实就是故障类型的异常。这个异常不是我们在开发的时候计划内的，也一样需要有对应的异常处理程序去处理。
故障和陷阱、中断的一个重要区别是，故障在异常程序处理完成之后，仍然回来处理当前的 指令，而不是去执行程序中的下一条指令。因为当前的指令因为故障的原因并没有成功执行 完成。

中止（Abort）：与其说这是一种异常类型，不如说这是故障的一种特殊情 况。当 CPU 遇到了故障，但是恢复不过来的时候，程序就不得不中止了。

异常的处理：上下文切换

切换到异常处理程序的时候，其实就好像是去调用一个异常处理函数。指令的控制权被 切换到了另外一个"函数"里面，所以我们自然要把当前正在执行的指令去压栈。这样，我们 才能在异常处理程序执行完成之后，重新回到当前的指令继续往下执行。

不过，切换到异常处理程序，比起函数调用，还是要更复杂一些。

1. 因为异常情况往往发生在程序正常执行的预期之外，比如中断、故障发生的时候。所以，除了本来程序压栈要做的事情之外，我们还需要把 CPU 内当前运行程序用到的所有寄存器，都放到栈里面。最典型的就是条件码寄存器里面的内容。

2. 像陷阱这样的异常，涉及程序指令在用户态和内核态之间的切换。对应压栈的时候，对应的数据是压到内核栈里，而不是程序栈里。

3. 像故障这样的异常，在异常处理程序执行完成之后。从栈里返回出来，继续执行的不是顺序的下一条指令，而是故障发生的当前指令。因为当前指令因为故障没有正常执行成功，必须重新去执行一次。

所以，对于异常这样的处理流程，不像是顺序执行的指令间的函数调用关系。而是更像两个不同的独立进程之间在 CPU 层面的切换，所以这个过程我们称之为上下文切换（Context Switch）。 （函数调用是预期的，所以寄存器不用管（里面是正常内容），异常类似于运行新的程序，所以寄存器必须保存）

问题1：很多教科书和网上的文章，会把中断分成软中断和硬中断。你能用自己的话说一说，什么是软中断，什么是硬中断吗？它们和我们今天说的中断、陷阱、故障以及中止又有什么关系呢？

在计算机操作系统中，中断是程序执行暂停的一种情况，当CPU接收到来自外部设备或软件模块的请求时发生。软中断和硬中断都可以触发这种响应，但它们之间有一些关键的区别。

软中断，也称为软件中断，是内核级中断，由CPU直接进入内核的软中断处理程序（也称为中断服务例程或ISR）。软中断通常用于需要定期或异步执行的任务，例如网络数据包处理或磁盘I/O。

另一方面，硬中断是由外部设备触发的，例如键盘或鼠标发送信号到CPU。当CPU接收到信号时，它会中断当前程序并跳转到适当的中断处理程序以处理请求。硬中断通常于需要立即处理的时间关键任务，例如实时数据采集或设备控制。

• 中断是由外部设备或件模块触发的，用于暂停程序执行并处理请求。
• 陷阱是由程序中的指令触发的，用于执行特定的系统调用或软件中断。
• 故障是由程序中的错误或异常情况触发的，例如访问无效的内地址或除以零。
• 中止是由操作系统或其他程序强制终止当前程序的执行。

29 | CISC和RISC：为什么手机芯片都是 ARM？

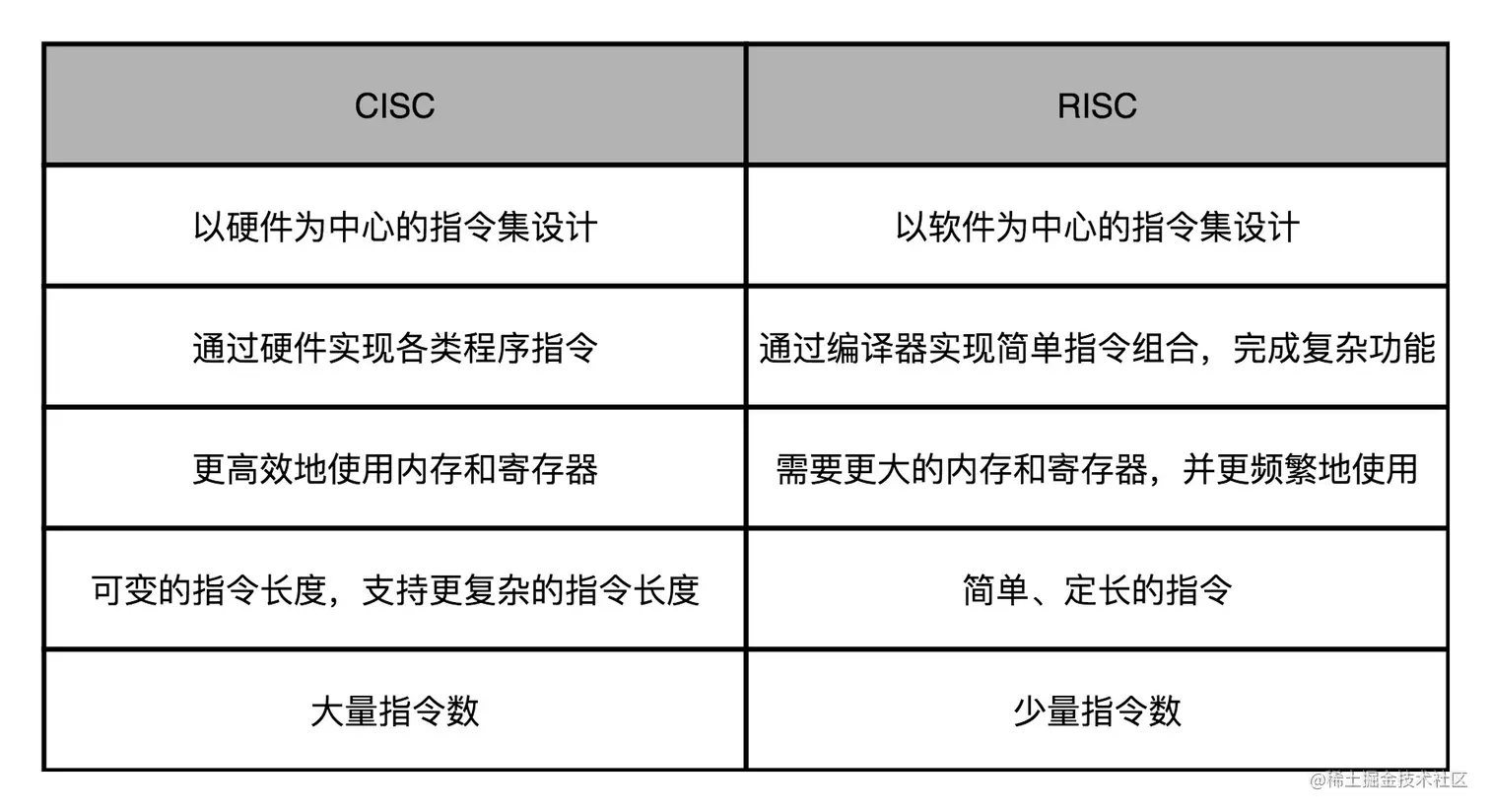

CPU 的指令集里的机器码是固定长度还是可变长度，也就是复杂指令集（Complex Instruction Set Computing， 简称 CISC）和精简指令集（Reduced Instruction Set Computing，简称 RISC）这两种风格的指令集一个最重要 的差别。

CISC VS RISC：历史的车轮不总是向前的

早期CPU 指令集的设计，需要仔细考虑硬件限制。为了性能考虑，很多功能都直接通过硬件电路来完成。为了少用内存，指令的长度也是可变的。常用的指令要短一些，不常用的指令可以长一些。那个时候的计算机，想要用尽可能少的内存空间，存储尽量多的指令。

实际在 CPU 运行的程序里，80% 的时间都是在使用 20% 的简单指令。
RISC 架构的 CPU 的想法其实非常直观。既然我们 80% 的 时间都在用 20% 的简单指令，那我们能不能只要那 20% 的简单指令就好了呢？答案当然是可以的。因为指令数量多，计算机科学家们在软硬件两方面都受到了很多挑战。

在硬件层面，我们要想支持更多的复杂指令，CPU 里面的 电路就要更复杂，设计起来也就更困难。更复杂的电路，在 散热和功耗层面，也会带来更大的挑战。在软件层面，支持 更多的复杂指令，编译器的优化就变得更困难。毕竟，面向 2000 个指令来优化编译器和面向 500 个指令来优化编译器 的困难是完全不同的。 程序的 CPU 执行时间 = 指令数 × CPI × Clock Cycle Time
CISC的架构，其实就是通过优化指令数，来减少CPU的执行时间。而RISC的架构，其实是在优化CPI。因为指令比较简单，需要的时钟周期就比较少。

Intel 的进化：微指令架构的出现

让 CISC 风格的指令集，用 RISC 的形式在 CPU 里 面运行。
微指令架构的引入，让 CISC 和 RISC 的分界变得模糊了。 在微指令架构的 CPU 里面，编译器编译出来的机器码和汇 编代码并没有发生什么变化。但在指令译码的阶段，指令译 码器“翻译”出来的，不再是某一条 CPU 指令。译码器会 把一条机器码，“翻译”成好几条“微指令”。这里的一条 条微指令，就不再是 CISC 风格的了，而是变成了固定长度 的 RISC 风格的了。

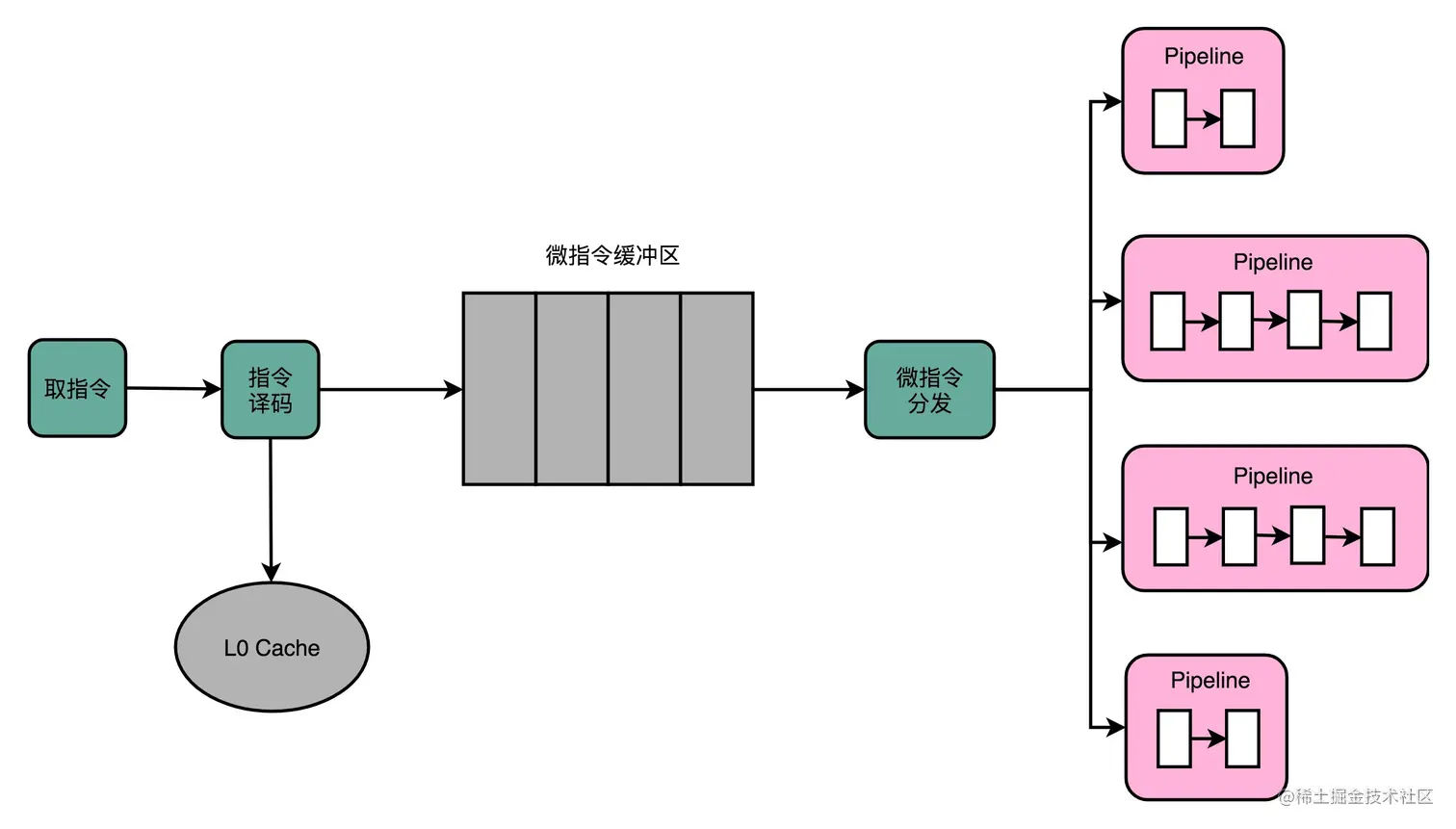

这些 RISC 风格的微指令，会被放到一个微指令缓冲区里 面，然后再从缓冲区里面，分发给到后面的超标量，并且是 乱序执行的流水线架构里面。不过这个流水线架构里面接受 的，就不是复杂的指令，而是精简的指令了。在这个架构 里，我们的指令译码器相当于变成了设计模式里的一个“适 配器”（Adaptor）。这个适配器，填平了 CISC 和 RISC 之间的指令差异。

更复杂的电路和更长的译码时间：本来以为可以通过 RISC 提升的性能，结果又有一部分浪费在了指令译码上。

Intel 就在 CPU 里面加了一层 L0 Cache。这个 Cache 保存的就是指令译码器把 CISC 的指令“翻译”成 RISC 的微指令的结果。于是，在大部分情况下，CPU 都可 以从 Cache 里面拿到译码结果，而不需要让译码器去进行 实际的译码操作。这样不仅优化了性能，因为译码器的晶体 管开关动作变少了，还减少了功耗。

ARM 和 RISC-V：CPU 的现在与未来

功耗低、价格低

总结

多发射与超标量、超长指令字；超线程 （Hyper-Threading）技术，单指令多数据流（SIMD）技术；异常与上下文切换；CISC和RISC
