永嘉微电/VINKA
型号：VK1056B/C
封装形式：SOP24/ SSOP24
年份：最新年份
工程服务，技术支持！
Z X Y 1 5 6
VK1056B/C 概述：
VK1056B/C是56点内存映象和多功能的LCD驱动， VK1056B 的软件配置特性使它适用于多种 LCD 应用场合，包括LCD模块和显示系统，用于连接主控制器和 VK1056B的管脚只有 4 条， VK1056B还有一个节电命令用于降低系统功耗。
特点：

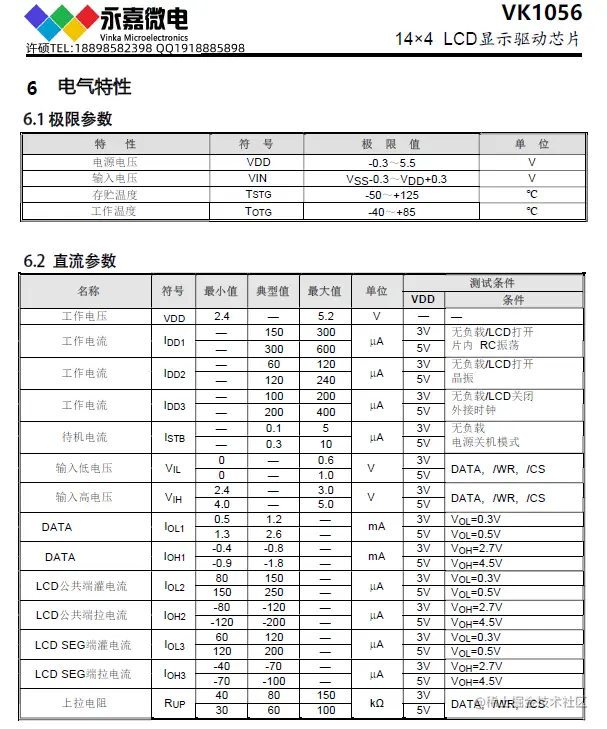

★ 工作电压：2.4V--5.2V
★ 内嵌 256KHz RC oscillator
★ 可外接 32KHz 芯片或 256KHz 频率源程
★ 可选择 1/2,1/3 偏压，也可选择 1/2,1/3 1/4 的占空比
★ 两种蜂鸣器频率
★ 节电命令可用于减少功耗
★ 内 嵌 时 基 发 生 器 和 看 门 狗 定 时 器（WDT）
★ 8 个时基/看门狗定时器时钟源
★ 一个 14X4 的 LCD 驱动器
★ 一个内嵌的 32X4 位显示 RAM 内存
★ 四线串行接口
★ 内片 LCD 驱动频率源
★ 数据模式和命令模式指令
★ 三种数据访问模式
★ 提供 VLCD 脚位可用来调整 LCD 电压

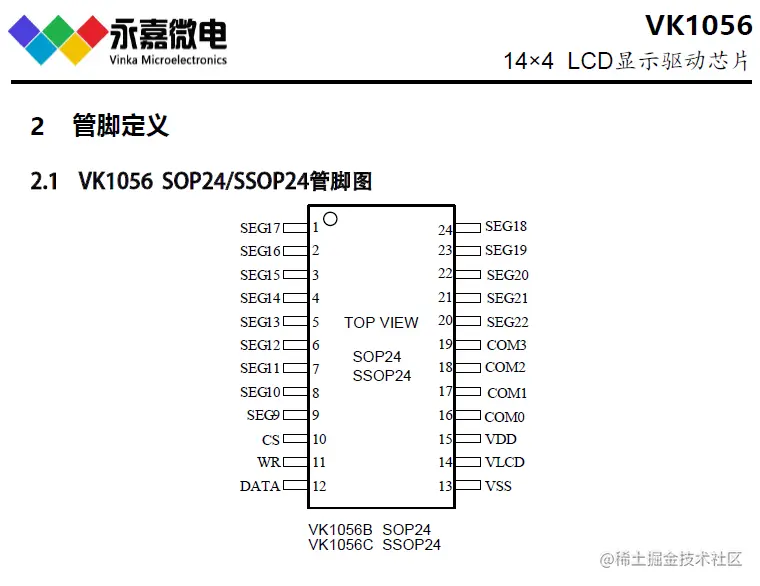

★ 封装SOP24 (300mil) (15.4mm x 7.5mm PP=1.27mm)
SSOP24 (208mil) (8.2mm x 5.3mm PP=0.65mm)
