JAVA IO模型

BIO

Blocking IO，同步并阻塞方式，应用程序向OS请求网络IO操作，然后会等待IO操作完成。客户端与服务器端连接，一个连接创建一个线程。

适用于连接数目比较小且固定的架构，对服务器要求比较高

简单流程：

0. 服务端启动一个ServerSocket。
1. 客户端启动Socket对服务端通讯，默认情况下服务端对每个客户建立一个线程。
2. 客户端发送请求后，先检测服务端是否有线程响应，没有则等待或被拒绝。
3. 有响应，客户端线程等待请求结束返回响应，再继续执行。

NIO

Non-Blocking IO，同步非阻塞，一个线程处理多个请求，客户端发送的连接请求会注册到多路复用器上，多路复用器轮询到IO请求会处理

适用于连接数目多且连接比较短的架构，比如聊天服务器，弹幕系统，服务器间通讯。

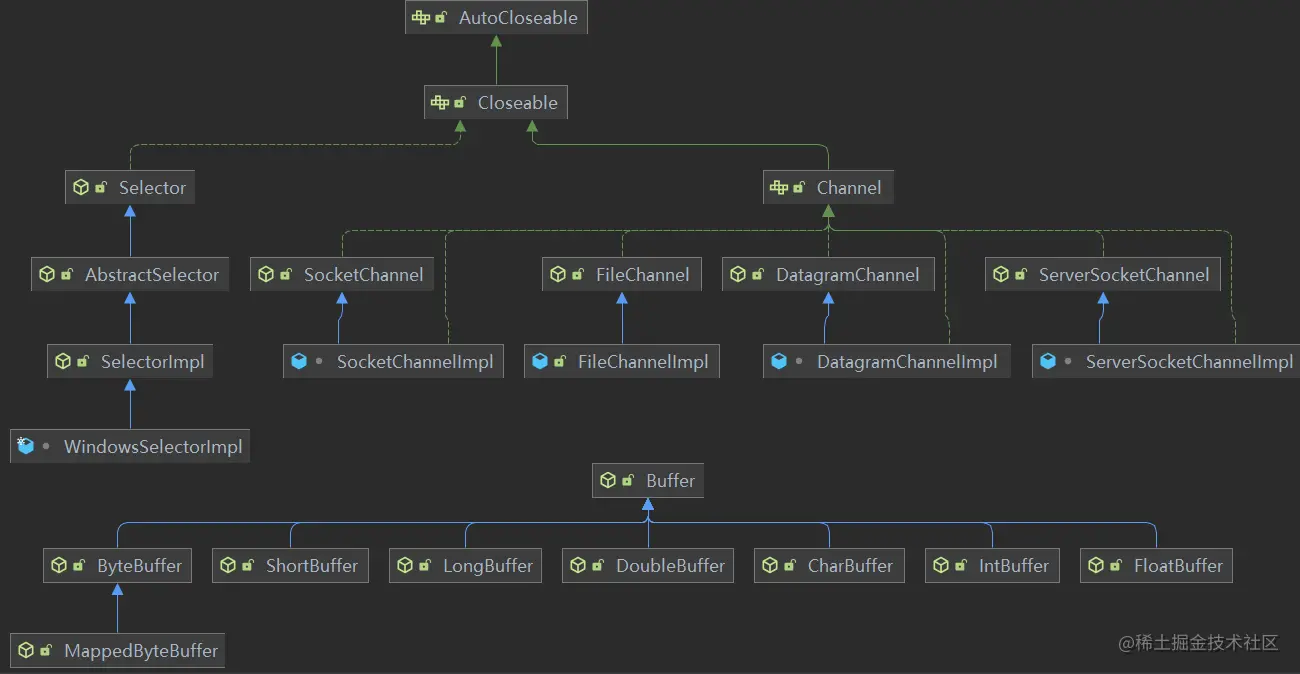

Selector、Channel和Buffer的关系

• 每个Channel都会对应一个Buffer
• Selector对应一个线程，一个线程对应多个Channel
• 程序切换到哪个channel是由事件决定的。
• Selector会根据不同的事件在各个通道切换
• Buffer就是一个内存块，底层有个数组
• 数据的读取写入是通过Buffer，可以双向读写，需要filp方法切换
• channel是双向的，可以返回底层操作系统的情况，比如Linux，底层操作系统的通道就是双向的

Buffer

Buffer是一个抽象类，子类有：

• ByteBuffer
• CharBuffer
• ShortBuffer
• IntBuffer
• LongBuffer
• FloatBuffer
• DoubleBuffer

在子类中有一个数组hb用于缓冲的实现。

 // Invariants: mark <= position <= limit <= capacity
     // 标记，调用mark()可以将position的值赋给mark，reset()恢复position
     private int mark = -1;
     // 位置，下一个要读或写的偏移量
     private int position = 0;
     // 缓冲区当前的终点，不能对大于limit的位置修改，limit位置可以修改
     private int limit;
     // 容量，可容纳最大数据量，不可修改
     private int capacity;

Channel

• 通道可以同时进行读写
• 通道可以实现异步读写数据
• 通道可以从缓冲读，可以写到缓冲

Channel是一个接口

 public interface Channel extends Closeable {
 ​
     public boolean isOpen();
 ​
     public void close() throws IOException;
 ​
 }

常用的Channel类有FileChannel（文件读写）、DatagramChannel（UDP数据读写）、ServerSocketChannel和SocketChannel（这俩TCP数据读写）

在各种channel所依托的流如果关闭其read()方法会返回-1，其余返回0

Selector

用一个线程处理多个客户端连接，就会用到选择器，Selector可以检测多个注册的通道上是否有事件发生（多个Channel以事件的方式可以注册到同一个Selector）

只有在 连接/通道 真正有读写事件发生时，才会进行读写，大大减少了系统开销，避免了多线程上下文切换导致的开销。

Selector是一个抽象类，常用方法有

• open( )：得到一个选择器对象
• selectedKeys( )：获得内部集合所有等待IO操作的selectionKey
• select(long timeout)：监控所有注册通道，当有IO操作发生时将对应的SelectionKey加入到内部集合并且返回，参数超时时间，超时返回有事件发生的SelectionKey
• select()：阻塞直到注册的通道有事件到达，返回有事件发生的SelectionKey
• selcetNow()：不阻塞，立马返回
• wakeuo()：唤醒selector
• keys()：返回当前所有注册在selector中channel的selectionKey

一个 SelectionKey 表示了一个特定的channel通道对象和一个特定的selector选择器对象之间的注册关系。

🛑SelectionKey在被轮询后需要remove()，selector不会自己删除selectedKeys()集合中的selectionKey，如果不人工remove()，将导致下次select()的时候selectedKeys()中仍有上次轮询留下来的信息，这样必然会出现错误。

🛑注册过的channel信息会以SelectionKey的形式存储在selector.keys()中。keys()中的成员是不需要被删除的(以此来记录channel信息)。

SelectionKey

SelectionKey表示Selector与网络通道是注册关系

NIO非阻塞网络编程

实现：

0. 客户端连接时，会通过ServerSocketChannel得到SocketChannel。

1. 将SocketChannel注册到Selector上，register(Selector sel, int ops)，一个Selector可以注册多个SocketChannel。

2. 注册后返回一个SelectionKey。

    // 读事件
    public static final int OP_READ = 1 << 0;
    // 写事件
    public static final int OP_WRITE = 1 << 2;
    // 连接事件
    public static final int OP_CONNECT = 1 << 3;
    // 接受连接事件
    public static final int OP_ACCEPT = 1 << 4;


3. Selector进行监听，select( )返回有事件发生的通道个数。

4. 进一步得到各个SelectionKey。

5. 在通过SelectionKey反向获取SocketChannel。

6. 通过得到的Channel完成处理。

服务端实现

 @Slf4j(topic = "Server")
 public class NIOServer {
     public static void main(String[] args) throws IOException {
         //创建选择器(open是一个工厂方法)
         Selector selector = Selector.open();
         // 创建ServerSocketChannel绑定套接字
         ServerSocketChannel ssChannel = ServerSocketChannel.open();
         ssChannel.socket().bind(new InetSocketAddress("127.0.0.1", 8888));
         // 设置非阻塞
         ssChannel.configureBlocking(false);
         // 将通道注册到选择器上，接受连接事件操作
         ssChannel.register(selector, SelectionKey.OP_ACCEPT);
 ​
         // 循环监听
         while (true) {
             //监听事件，会阻塞直到有至少一个事件到达
             selector.select();
 ​
             //获取到达的事件
             Set<SelectionKey> keys = selector.selectedKeys();
             //使用迭代器遍历
             Iterator<SelectionKey> keyIterator = keys.iterator();
 ​
             while (keyIterator.hasNext()) {
 ​
                 SelectionKey key = keyIterator.next();
 ​
                 //对应OP_ACCEPT通道事件,客户端连接先执行这个代码
                 if (key.isAcceptable()) {
 ​
                     ServerSocketChannel ssChannel1 = (ServerSocketChannel) key.channel();
 ​
                     // 服务器会为每个新连接创建一个 SocketChannel
                     SocketChannel sChannel = ssChannel1.accept();
                     sChannel.configureBlocking(false);
                     log.info("socketChannel HashCode: {}", sChannel.hashCode());
 ​
                     // 这个新连接主要用于从客户端读取数据
                     sChannel.register(selector, SelectionKey.OP_READ, ByteBuffer.allocate(1024));
 ​
                 } else if (key.isReadable()) {
                     // key反向获取对应Channel
                     SocketChannel sChannel = (SocketChannel) key.channel();
                     // 拿到之前放进去的ByteBuffer
                     ByteBuffer buffer = (ByteBuffer) key.attachment();
                     sChannel.read(buffer);
                     // 读写反转limit=position，position = 0
                     buffer.flip();
                     log.info(new String(buffer.array(), buffer.position(), buffer.limit()));
                     sChannel.close();

                 }
                 // 从SectionKeys集合中移除当前已处理的SelectionKey，重复操作
                 keyIterator.remove();
             }
         }
     }

客户端实现

 @Slf4j(topic = "Client")
 public class NiOClient {
     public static void main(String[] args) throws IOException, IOException {
 //        Socket socket = new Socket("127.0.0.1", 8888);
 //        OutputStream out = socket.getOutputStream();
 //        String s = "hello world";
 //        out.write(s.getBytes());
 //        out.close();
 ​
         SocketChannel socketChannel = SocketChannel.open();
         socketChannel.configureBlocking(false);
         InetSocketAddress inetSocketAddress = new InetSocketAddress("127.0.0.1",8888);
         if(!socketChannel.connect(inetSocketAddress)) {
             while (!socketChannel.finishConnect()){
             }
         }
         String str = "你好，啊";
         // 无需指定大小，直接就是你传进的byte数组大小
         ByteBuffer buffer = ByteBuffer.wrap(str.getBytes(StandardCharsets.UTF_8));
         socketChannel.write(buffer);
     }
 }

NIO与零拷贝

零拷贝

这要从Linux说起：Linux系统中一切皆文件，很多活动本质上都是读写操作。

一般的数据拷贝过程：

0. 当应用程序读取磁盘数据时，调用read( )从用户态到内核态，该过程由cpu完成
1. 之后CPU发送I/O请求，磁盘收到请求后开始准备数据
2. 磁盘将数据传送到磁盘的缓冲区中，然后发送I/O中断
3. CPU收到中断后开始拷贝数据，然后由read()返回，再从内核态转换成用户态

直接内存访问（Direct Memory Access）方式是一种硬件直接访问内存的一种方式：

• 读数据；

  0. 调用read()函数，用户态切换内核态，状态切换一次；
  1. DMA控制器将数据从磁盘拷贝到内核缓冲区，1次DMA拷贝；
  2. CPU将数据从内核缓冲区复制到用户缓冲区，1次CPU拷贝；
  3. read()函数返回，用户态切换回用户态，2次状态切换；

• 写数据；

  0. 调用write()函数，用户态切换内核态，1次切换；
  1. CPU将用户缓冲区数据拷贝到内核缓冲区，1次CPU拷贝；
  2. DMA将数据从内核缓冲区复制到套接字的缓冲区，1次DMA拷贝；
  3. write()函数返回，内核态切换回用户态，2次切换；

零拷贝是网络编程的关键，很多性能优化都离不开零拷贝

在java程序中，常用的零拷贝有mmap（内存映射）和sendFile

mmap内存映射

内存映射文件是 一种读写数据的方法，比常规的流或者通道读写要快，但是会有一些安全问题。

内存映射文件是一个文件到一块内存的映射。使用内存映射文件处理存储于磁盘的文件时，不比对文件执行IO操作。在Linux中，mmap实现了内核中读缓冲区域用户空间缓冲区的映射，从而实现二者的缓冲区共享。这样就减少了一次cpu拷贝。

0. 用户进程通过mmap()向操作系统内核发起IO调用，用户态切换为内核态。
1. CPU利用DMA控制器，把数据从硬盘中拷贝到内核缓冲区。
2. 内核态切换回用户态，write()返回。
3. 用户进程通过write()向操作系统内核发起IO调用，用户态切换为内核态。
4. CPU将内核缓冲区的数据拷贝到的socket缓冲区。
5. CPU利用DMA控制器，把数据从socket缓冲区拷贝到网卡，内核态切换回用户态，write调用返回。

一次读+写4次上下文切换，3次数据拷贝

MappedByteBuffer 类继承自ByteBuffer，子类DirectByteBuffer内部维护了一个缓存数组偏移量arrayBaseOffset

FileChannel提供了map()方法把文件映射到虚拟内存，可以整个文件映射，也可以分段映射

 @Test
     public void mappedByteBufferTest() throws IOException {
         /*
          * MappedByteBuffer 可让文件直接在内存（堆外内存）修改，操作系统不需要拷贝一次
          */
         RandomAccessFile randomAccessFile = new RandomAccessFile("h1.txt", "rw");
         FileChannel fileChannel = randomAccessFile.getChannel();
         // FileChannel.MapMode.READ_WRITE 读写模式
         // 0 可以修改的起始位置
         // 映射到内存的大小，即将文件多少个字节映射到内存
         // 可直接修改的范围是0-5
         MappedByteBuffer mappedByteBuffer = fileChannel.map(FileChannel.MapMode.READ_WRITE, 0, 5);
 ​
         mappedByteBuffer.put(0, (byte) 'H');
         mappedByteBuffer.put(1, (byte) 'H');
         mappedByteBuffer.put(2, (byte) 'H');
         mappedByteBuffer.put(3, (byte) 'H');
         mappedByteBuffer.put(4, (byte) 'H');
 ​
         randomAccessFile.close();
     }

sendFile系统调用

建立两个文件之间的传输通道

0. 用户进程发起sendfile系统调用，用户态到内核态
1. DMA控制器，把数据从硬盘中拷贝到内核缓冲区。
2. CPU将读缓冲区中数据拷贝到socket缓冲区
3. DMA控制器，异步把数据从socket缓冲区拷贝到网卡，
4. 内核态到回用户态，sendfile调用返回。

2次上下文切换，最少3次数据拷贝

AIO

Asynchronous I/O，异步非阻塞，无论是客户端的连接请求还是读写请求都会异步执行， 由操作系统完成后回调通知服务端程序启动线程去处理

适用于连接数目多且连接比较长的架构，相册服务器

	BIO	NIO	AIO
IO模型	同步阻塞	同步非阻塞（多路复用）	异步非阻塞
编程难度	简单	复杂	复杂
可靠性	差	好	好
吞吐量	低	高	高

NIO存在的问题

在NIO中，若Selector的轮询结果为空，也没有wakeup()或新消息处理，会发生空轮询导致CPU占用100%。

前置知识：

JDK1.5引入epoll机制。epoll是linux2.6内核的系统调用，设计目的就是替代select、poll线性复杂度的模型，epoll的时间复杂度是O(1)。epoll在高并发场景表现优秀。

文件描述符(File Descriptor——fd) ：linux内核利用文件描述符来访问文件，打开显存文件或新建文件时，内核会返回一个文件描述符。读写文件也需要使用文件描述符来指定待读写的文件。

文件句柄：Windows下的概念，句柄是各种对象的标识符，它是一个非负整数，也用于定位文件数据在内存中的位置。

linux下的文件描述符其实就相当于windows下的句柄。文件句柄只是windows众多句柄中的一种类型而已。

对于操作系统会有这样一个需求：如何在一个进程（线程）中处理多个文件，或者监听多个文件的IO事件。

select、poll和epoll都是操作系统中实现IO多路复用的方法。

select

select方法本质就是维护了一个文件描述符数组（32位系统MAX=1024,64位MAX=2048），依次实现IO多路复用，select会监视文件描述符的变化。

select()机制中提供了fd_set数据结构，实际上是一个long类型的数组，每个数组元素都能与以打开的文件描述符建立联系。

/proc/sys/fs/file-max中指定了系统范围内所有进程可打开的文件的数量限制

当select方法被调用，首先需要将fd_set从用户空间拷贝到内核空间，然后内核用poll机制（非多路复用的poll）返回一个fd准备就绪个数。方法返回后需要轮询fd_set，检查发生IO事件的fd。

缺陷：

• 使用轮询，效率低。
• 会导致用户空间和内核空间频繁拷贝数据。

poll

poll和select很类似，只不过poll维护的是一个链表，单个进程监听的fd不再有数量限制，但是和select相同的轮询和复制问题依然存在。

epoll

epoll全称EventPoll，是linux内核实现IO多路复用的模型。

在Linux中，selector和poll监听文件描述符list，进行线性的查找，复杂度O(1)。

epoll使用了内核文件级别的回调机制，复杂度O(1)。

epoll基于事件驱动，给每个fd注册一个回调函数，当对应的fd有IO事件发生时就调用这个回调函数，将这个fd放入一个链表中，这样客户端可以直接从链表中获得发生IO事件的fd，从而达到O(1)级别的监听。

epoll有的三个系统调用：epoll_create, epoll_ctl, epoll_wait

JDK中epoll的实现

理论上无客户端连接时Selector.select() 方法会阻塞，但空轮询bug导致：即使无客户端连接，NIO照样不断的从select本应该阻塞的Selector.select()中wake up出来，导致CPU100%问题。
