1.认识大屏
1.1大屏的常见应用

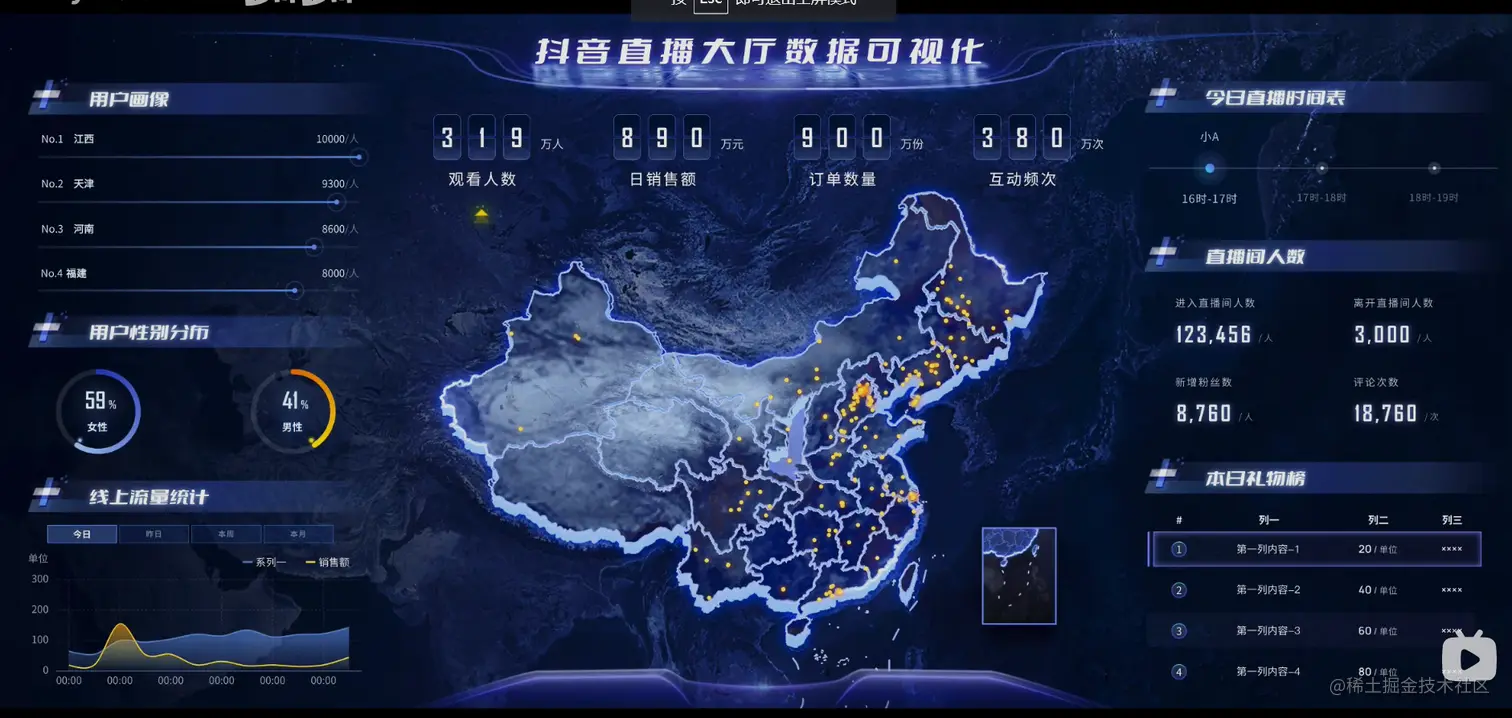

在我们的生活中，经常会见到一些比较大的屏幕，比如：指挥大厅、展厅、展会中的大屏。这些设备就可以称之为大屏设备，当然1920 x 1080 和 3840 x 2160（4k 屏 ）也可以说是属于大屏。大屏项目广泛应用于零售、物流、电力、水利、环保、交通、医疗等领域，一般都有着丰富炫酷的数据可视化效果，结合大屏展示，效果直接拉满，例如下图这种：
1.2大屏硬件设备
（1）拼接屏

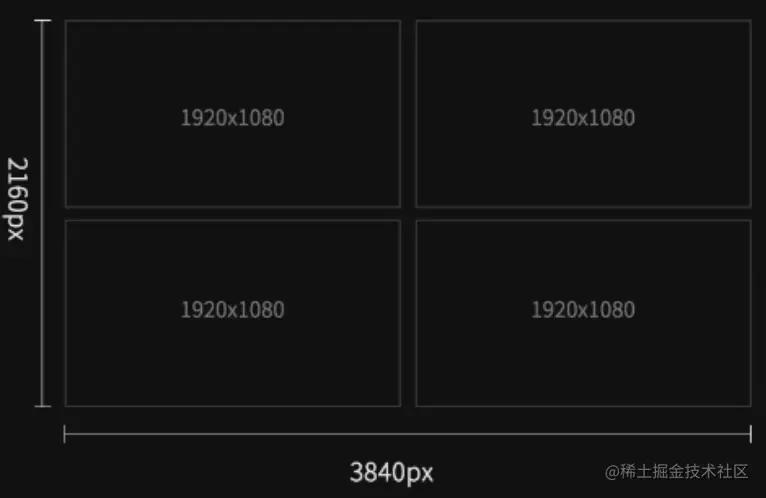

拼接屏，顾名思义就是很多屏幕按照一定拼接方式拼接而成，如下图：
拼接方式取决于使用场景的需求，如下例子：
1920px * 1080px，即 1 * 1 个 显示屏（16 : 9）
3840 * 2160（4k 屏 ），即 2 * 2 个显示屏（16 : 9）
5760 * 3240，即 3 * 3 个显示屏（16 : 9）
7680 * 3240，即 4 * 3 个显示屏（64 : 27）
9600 * 3240，即 5 * 3 个显示屏（80 : 27）
（2）LED屏
LED 也是现在大屏中常用的硬件，它是由若干单体屏幕模块组成的，它的像素点计算及拼接方式与拼接屏有很大区别。 LED 可以看成是矩形点阵，具体拼接方式也会根据现场实际情况有所不同，拼接方式的不同直接影响到设计的尺寸规则。
LED 屏有很多规格，各规格计算方法相同。
比如，我们用单体为 500 * 500 mm的作为标准计算，每个单体模块像素点横竖都为 128px

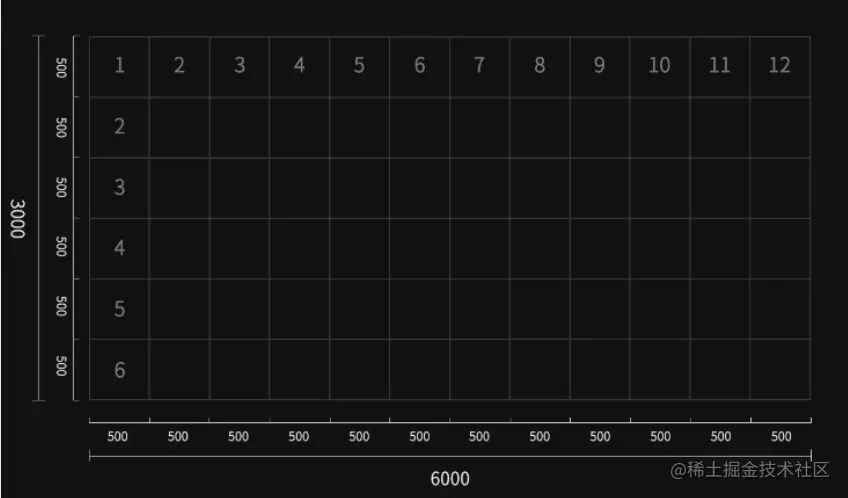

如下图，横向 12 块竖向 6 块，横向像素为 12812=1536px，竖向 1286=768px。可以使用横竖总像素去设计。
最终算出的屏幕尺寸：1536px * 768px
1.3 大屏设计稿尺寸
（1）拼接屏设计稿尺寸
大多数屏幕分辨率是 1920 * 1080。当然也会有一些大屏，比如6 * 3的拼接屏，横向分辨率为 6*1920=11520px。竖向分辨率为 3 * 1080=3240px。设计可以按照横竖计算后的总和（11520px * 3240px）作为设计尺寸。
补充：
尺寸过大那的就不太适合按原尺寸设计，怎么判断什么时候可以按照总和设计，什么时候最好不要按照总和设计。这有一个关键 的节点4K，超过 4K 后现有硬件会产生很多问题，例如：卡顿，GPU 压力过大，高负荷运行等等。
正常设计建议最好是保持在 4K 内，由于硬件问题，所以现在大家采用的都是输出 4K 及以下，既保证流畅度又能在视觉上清晰阅读。
所以设计时也要保持同样的规则。保持大屏的比例等比缩放即可。
注：最好是按照硬件的输出分辨率设计（关键），因为按照输出分辨率设计，一定不会出错。
举例：
1920px * 1080px（ 1*1），设计搞尺寸 ：1920px * 1080px 。
3840 * 2160（ 2*2 4k 屏 ），设计搞尺寸 ： 3840 * 2160 。
5760 * 3240（ 3*3），设计搞尺寸 ： 5760 * 3240 。
7680 * 3240（ 4*3），设计搞尺寸 ： （ 3840 * 1620 需要出 1倍图 和 2倍图， 7680 * 3240 ）
9600 * 3240（ 5*3），设计搞尺寸 ： 比如：4800 * 1620，需要出 1倍图 和 2倍图
（2）LED屏设计稿尺寸
LED 大屏是由若干单体屏幕模块组成的，LED 屏有很多规格，但是规格计算方法相同。
比如：我们用单体为 500 * 500 的作为标准计算，每个单体模块像素点横竖都为 128px。

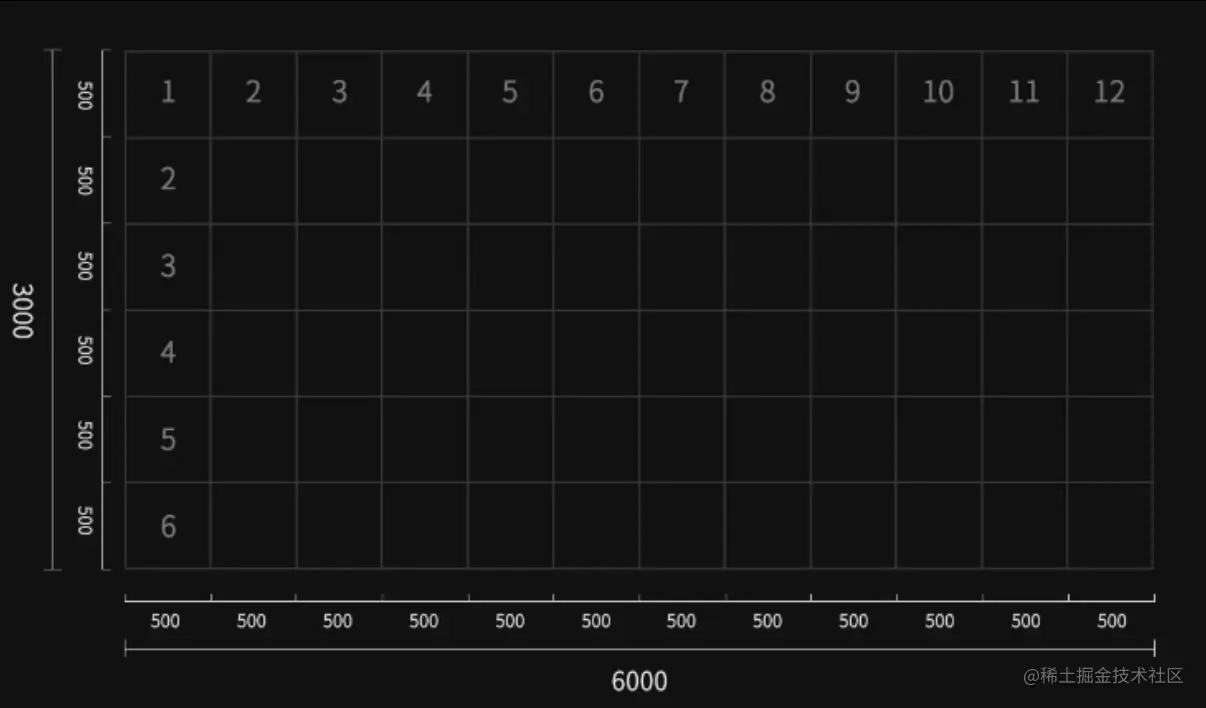

如图横向 12 块竖向 6 块，横向像素为 12812=1536px，竖向 1286=768px。可以使用横竖总像素去设计。
此处规则和之前的拼接屏一样，如果超过 4K 像素时可以等比缩放，建议尽量保持在 4k 及以下。
◼ 比如
1536px * 768px，设计搞尺寸 ： 1536px * 768px 。
4608 * 3072，设计搞尺寸 ： 4608 * 3072 。
9216 * 6144，设计搞尺寸 ： 4608 * 3072，需要出 1倍图 和 2倍图
（3）移动端设计稿尺寸
对于移动端的大屏展示，基本按照实际尺寸设计即可，比如
750px * Auto，设计搞尺寸 ： 750px * Auto 。
◼ 大屏设计稿尺寸的总结：
设计尺寸建议按照输出分辨率设计（重点）
拼接后像素在 4k 左右直接按照总和设计就行
总和设计建议不要超过 4k，可以按比例缩小设计搞（非固定，超过也是可以，只是强烈建议）
建议定设计搞尺寸前，先了解硬件及信号输入输出，确定设计搞的尺寸。
特殊尺寸，需到现场调试最佳设计搞的尺寸。
◼ 大屏适配方案的总结：
特殊尺寸不要考虑适配电脑屏幕又适配拼接屏，因为完全没有必要，也不可能一稿既适配电脑也适配各种尺寸大屏。
这种情况应该优先考虑目标屏幕的适配，要针对性设计，而在小屏根据等比例缩放显示，这才是最佳的解决方法
2.大屏适配方案
大屏的幕尺寸通常也是非常多的，很多时候我们是希望页面在不同的屏幕尺寸上显示不同的尺寸，那大屏的适配方案有
方案一：百分比设置；
方案二：rem 单位 + 动态设置 html 的 font-size；
方案三：vw 单位；
方案四：flex 弹性布局；
方案五：scale 等比例缩放（推荐）
这里重点介绍二、三、五这3个方案
2.1 适配方案一：rem + font-size
我们都知道，css中的单位有px、em、rem，px是固定的像素，一旦设置就不会动态变动，而em、rem则是相对单位，是相对于字体大小的，如果一个前端页面各个部分的宽高设置都用px，那页面就定死了，当窗口大小发生变化时，页面大小是不会动态改变的。如果宽高用的rem或者em这种相对单位，以rem为例，它是以根元素的字体大小为基础，例如根元素字体大小为20px，那么1rem就是20px，1.5rem就是30px，如果整个页面都用rem作为宽高单位，只要修改根元素的字体大小，那么整个页面就可实现动态伸缩。
综上，实现这种方案的做法是：
1.引入库，动态设置html根字体的大小
2.将之前的px 转写为rem
1.引入的代码如下：
(function flexible(window, document) {
var docEl = document.documentElement;
var dpr = window.devicePixelRatio || 1;
function setBodyFontSize() {
if (document.body) {
// 1.body 字体大小默认为 16px
document.body.style.fontSize = 16 * dpr + "px";
} else {
document.addEventListener("DOMContentLoaded", setBodyFontSize);
}
}
setBodyFontSize();
// 这里默认平均分成 10 等分(适用移动端)
function setRemUnit() {
// 2.这里改成了24，将网页分成 24 等份，这样每个 1rem 对应的为 80px
// 3.为什么要分成 24份 ？ 目的是让缩放的细腻度更小，比如 0.1rem -> 8px
var rem = docEl.clientWidth / 24;
docEl.style.fontSize = rem + "px";
}
setRemUnit();
window.addEventListener("resize", setRemUnit);
window.addEventListener("pageshow", function (e) {
if (e.persisted) {
setRemUnit();
}
});
if (dpr >= 2) {
var fakeBody = document.createElement("body");
var testElement = document.createElement("div");
testElement.style.border = ".5px solid transparent";
fakeBody.appendChild(testElement);
docEl.appendChild(fakeBody);
if (testElement.offsetHeight === 1) {
docEl.classList.add("hairlines");
}
docEl.removeChild(fakeBody);
}
})(window, document);

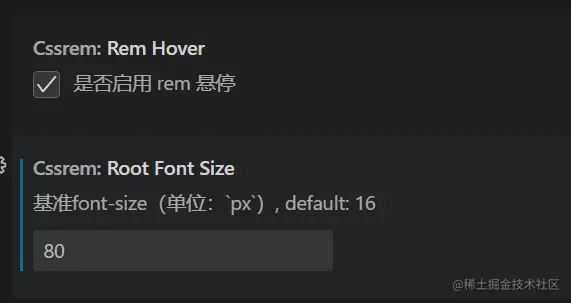

- 如何方便地将写好的px转写为rem呢，可以借助VSCODE插件cssrem，并且在该插件的设置中，设置好根元素的字体大小，这里以80px为例

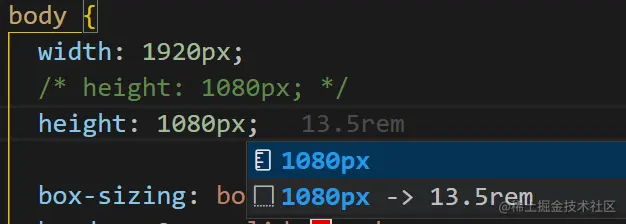

当我们鼠标放在1920px上面时，会自动出现转换后的rem值，输入新值时，还会弹窗让我们选择
2.2 适配方案二：vw
vw ，就是根据窗口的宽度，分成100等份，100vw就表示满宽，50vw就表示一半宽。（vw 始终是针对窗口的宽），同理，vh则为窗口的高度。
这里的窗口分成几种情况：
- 在桌面端，指的是浏览器的可视区域
- 移动端指的就是布局视口
如果宽度为1920px，那么100vw = 1920px，1vw = 19.2px。

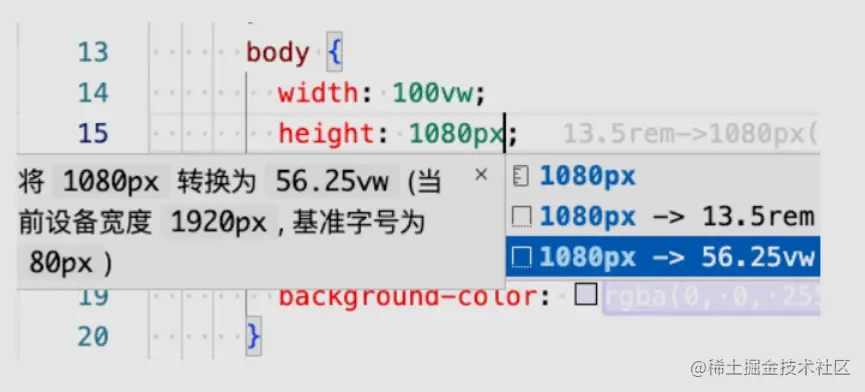

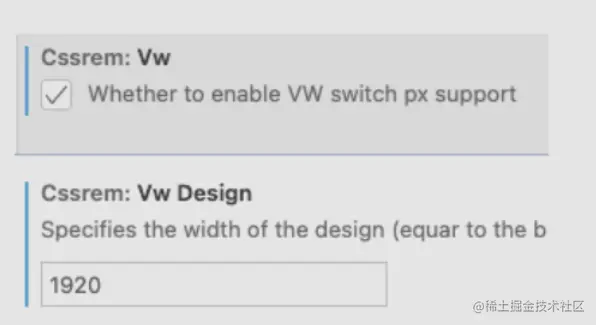

这里还是可以使用 cssrem 插件进行单位转换， body的宽高（1920px * 1080px）直接把px单位转vw单位
2.3适配方案3 scale （推荐方案）
举例子，设计稿是19201080，实际屏幕大小是38402160，此时 3840/1920 =2，说明将原设计稿的宽高直接放大2倍即可满足。所以直接用方案一是没问题的。 再举个例子，设计稿是19201080，76802160，宽度是1920的四倍，高度是1080的二倍，如果把设计稿的宽高直接X4放大，显然不合适，因为屏幕装不下1080*4 这样的宽度，这时候就得考虑方案2，动态调整缩放比例
方案一：直接根据宽度的比率进行缩放。（宽度比率=网页当前宽 / 设计稿宽）
window.onload = function () {
triggerScale();
window.addEventListener("resize", function () {
triggerScale();
});
};
function triggerScale() {
var targetX = 1920;
var targetY = 1080;
// 获取html的宽度和高度（不包含滚动条）
var currentX =
document.documentElement.clientWidth || document.body.clientWidth;
// https://developer.mozilla.org/en-US/docs/Web/API/Element/clientWidth
var currentY =
document.documentElement.clientHeight || document.body.clientHeight;
// 1.缩放比例 3840 / 2160 => 2
var ratio = currentX / targetX;
var bodyEl = document.querySelector("body");
// 2.需要修改缩放的原点
bodyEl.setAttribute("style", `transform:scale(${ratio})`);
}
- 方案二：动态计算网页宽高比，决定是是否按照宽度的比率进行缩放。
window.onload = function () {
triggerScale();
window.addEventListener("resize", function () {
triggerScale();
});
};
function triggerScale() {
var targetX = 1920;
var targetY = 1080;
var targetRatio = 16 / 9;
var currentX =
document.documentElement.clientWidth || document.body.clientWidth;
var currentY =
document.documentElement.clientHeight || document.body.clientHeight;
// 1.缩放比例 3840 / 2160 => 2
var ratio = currentX / targetX;
var currentRatio = currentX / currentY;
var transformStr = "";
if (currentRatio > targetRatio) {
ratio = currentY / targetY;
transformStr = `transform:scale(${ratio}) translateX(-${
targetX / 2
}px); left:50%;`;
} else {
transformStr = `transform:scale(${ratio})`;
}
var bodyEl = document.querySelector("body");
// 2.需要修改缩放的原点
bodyEl.setAttribute("style", transformStr);
}
三种适配方案的对比
-
vw相比于rem的优势：- 优势一：不需要去计算
html的font-size大小，不需要给html设置font-size，也不需要设置body的font-size，防止继承； - 优势二：因为不依赖
font-size的尺寸，所以不用担心某些原因html的font-size尺寸被篡改，页面尺寸混乱； - 优势三：
vw相比于rem更加语义化，1vw是1/100的viewport大小（即将屏幕分成100份）; 并且具备rem之前所有的优点；
- 优势一：不需要去计算
-
vw和rem存在问题- 如果使用
rem或vw单位时，在JS中添加样式时，单位需要手动设置rem或vw。 - 第三方库的字体等默认的都是
px单位，比如：element、echarts，因此通常需要层叠第三方库的样式。 - 当大屏比例更大时，有些字体还需要相应的调整字号。
- 如果使用
-
scale相比vw和rem的优势-
优势一：相比于
vw和rem，使用起来更加简单，不需要对单位进行转换。 -
优势二：因为不需要对单位进行转换，在使用第三方库时，不需要考虑单位转换问题。
-
优势三：由于浏览器的字体默认最小是不能小于
12px，导致rem或vw无法设置小于12px的字体，缩放没有这个问题。
-
