重要结论：
既可以通过重写插值器改变数值进度来改变数值位置， 也可以通过改变Evaluator中数值进度所对应的具体数值来改变数值位置。
自定义Interpolator与自定义Evaluator， 这两种方法都可以成为属性动画的驱动力！！！

本文完整项目代码敬请见GitHub

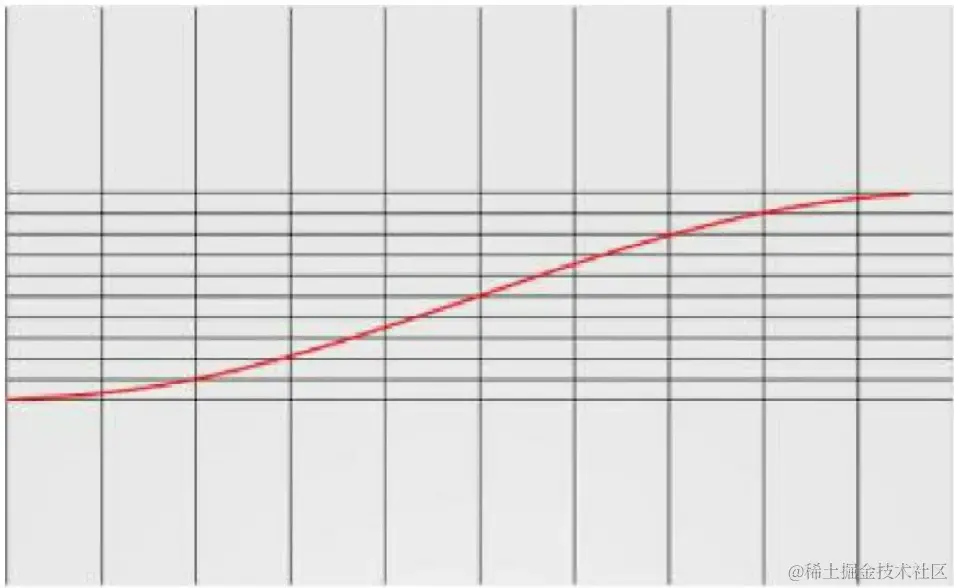

#系统插值器种类 ####1.AccelerateDecelerateInterpolator 加速减速插值器， 表示在开始与结束的地方速率改变比较慢，在中间的时候加速。 利用数学绘图工具将它的整个变化过程绘制出来，如下图所示：

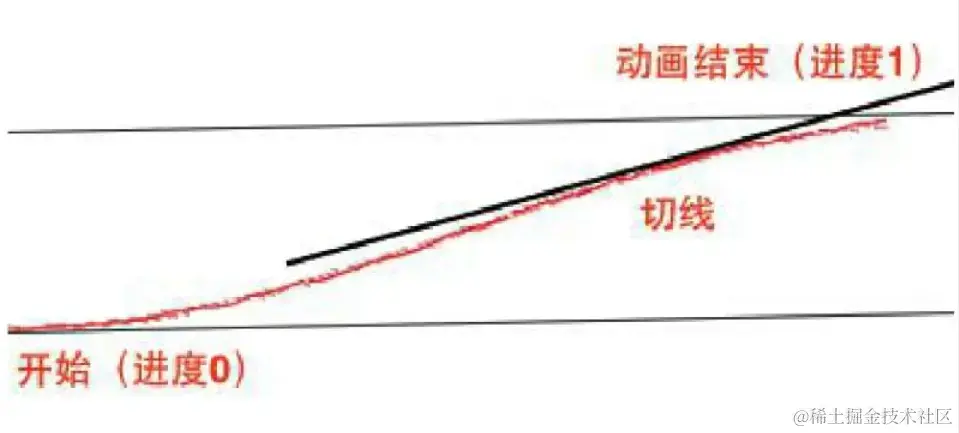

  • 整幅图像表示的是**动画进行的时刻（x轴）与进行的程度（y轴）的关系图，** y轴的值域为0 ~ 100，表示动画进行的程度； 最左侧（线的点坐标 y = 0）表示动画进度为0，即动画刚开始； 最右侧（线的点坐标 y = 100）表示动画完成，进度为1； 线上的每一个点表示在某个时间点的动画进行的程度。
    所以某个点的切线斜率就表示 该点对应的时间点的动画的速率； 该点的切线斜率越大， 该点对应的时间点的动画的速率则越大；
    下面就用这种图来演绎诸中系统插值器的特性；

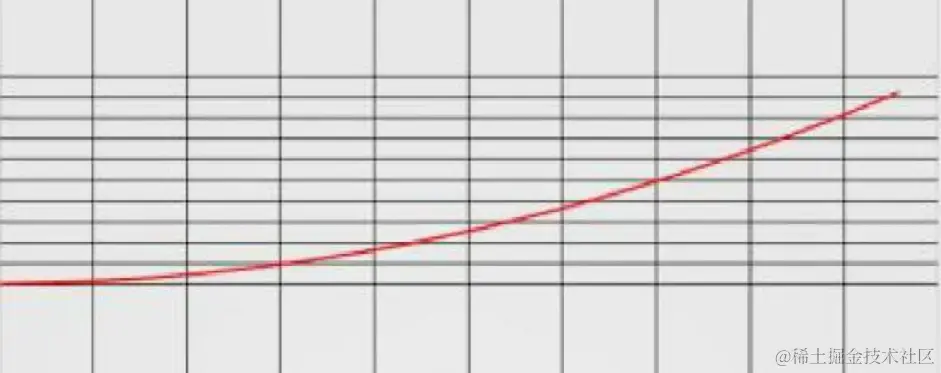

####2.AccelerateInterpolator

  • 加速插值器，表示在动画开始的地方速率改变比较慢；
  • 动画一直加速，在停止时是突然停止的， 而不像AccelerateDecelerateInterpolator先减速再停止；

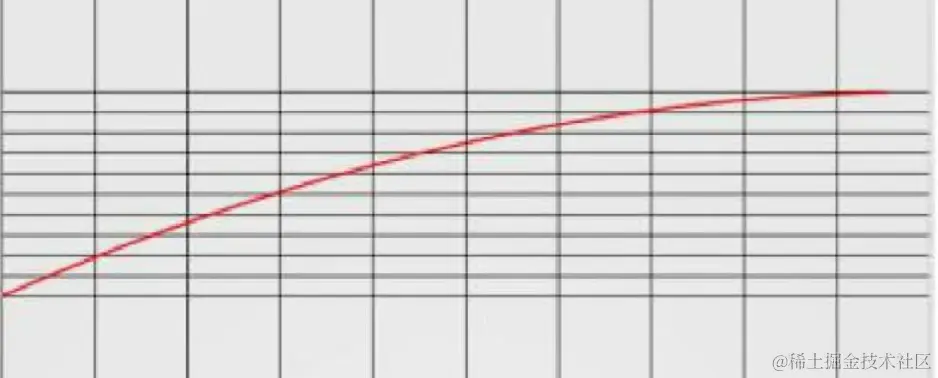

####3.DecelerateInterpolator 是减速插值器， 表示在动画开始的一瞬间加速到最大值，然后逐渐变慢

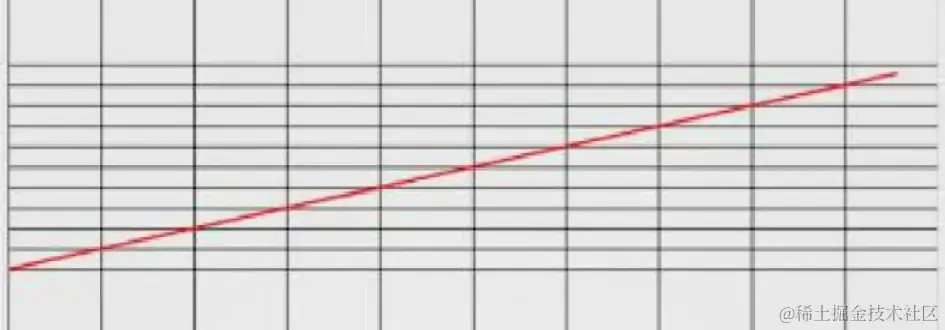

####4.LinearInterpolator 线性插值器，也称匀速加速器，很显然，它的速率是保持恒定的



####5.BounceInterpolator 弹跳插值器，模拟了控件自由落地后回弹的效果

  • 上面的4幅图像虽然速率有变化， 但是随着时间的推移，动画进度一直是增长的： 而在这幅图像中，在结束部分， 随着时间的推移，动画进度会回退。 这也就是出现回弹效果的原因，它把动画进度回退了。

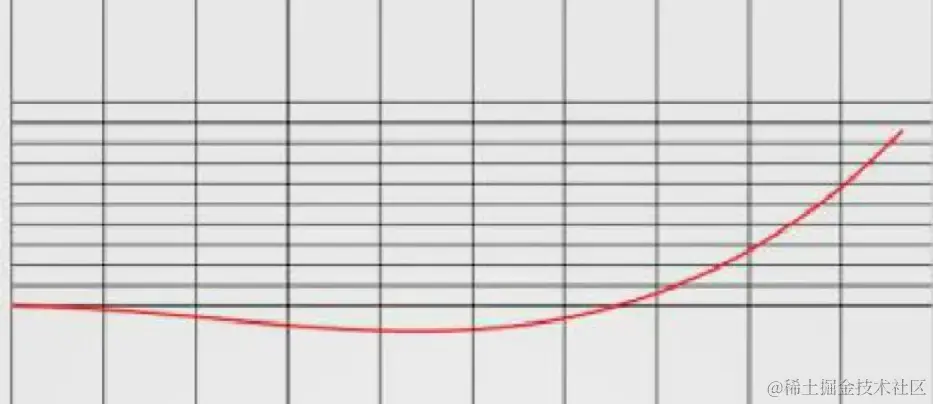

####6. AnticipateInterpolator 初始偏移插值器，表示在动画开始的时候向前偏移一段距离，然后应用动画。

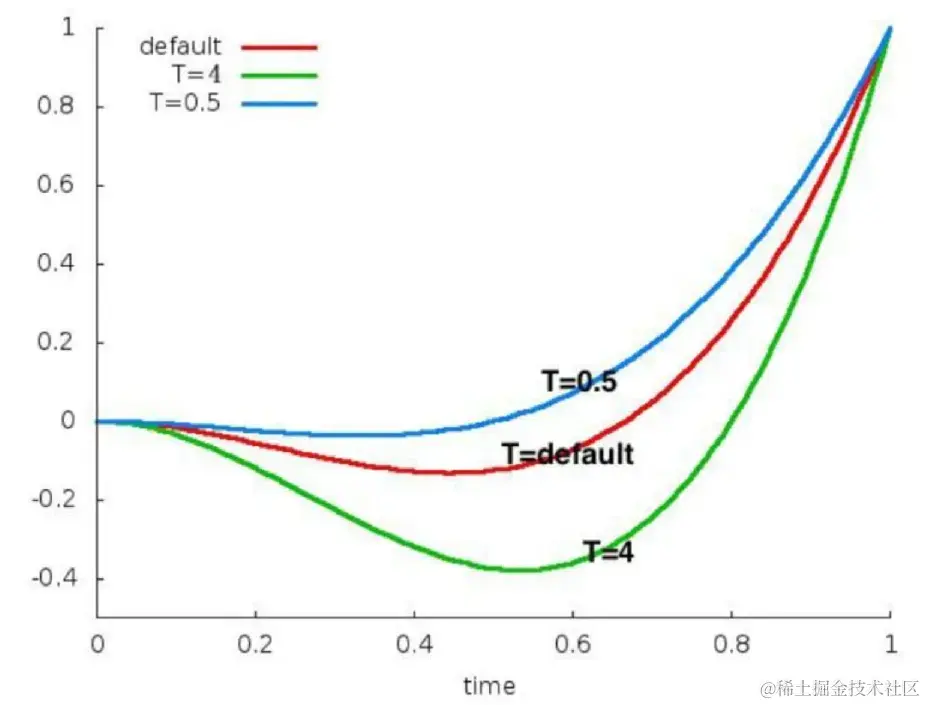

  • AnticipateInterpolator还有一个构造函数。 public AnticipateInterpolator(float tension) 参数float tension 对应的XML属性为android：tension，表示张力值，默认值为2， 值越大，初始的偏移量越大，而且速度越快； 当直接使用new AnticipateInterpolator()构造时，使用的是tension的默认值2。 下图展示了当tension（图中的T）分别取0.5、2、4时的数学图像。

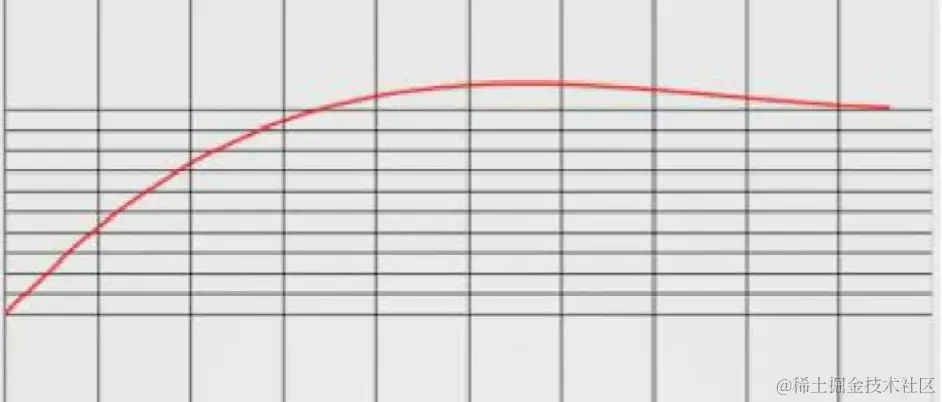

####7.OvershootInterpolator 结束偏移插值器，表示在动画结束时，沿动画方向继续运动一段距离后再结束动画。

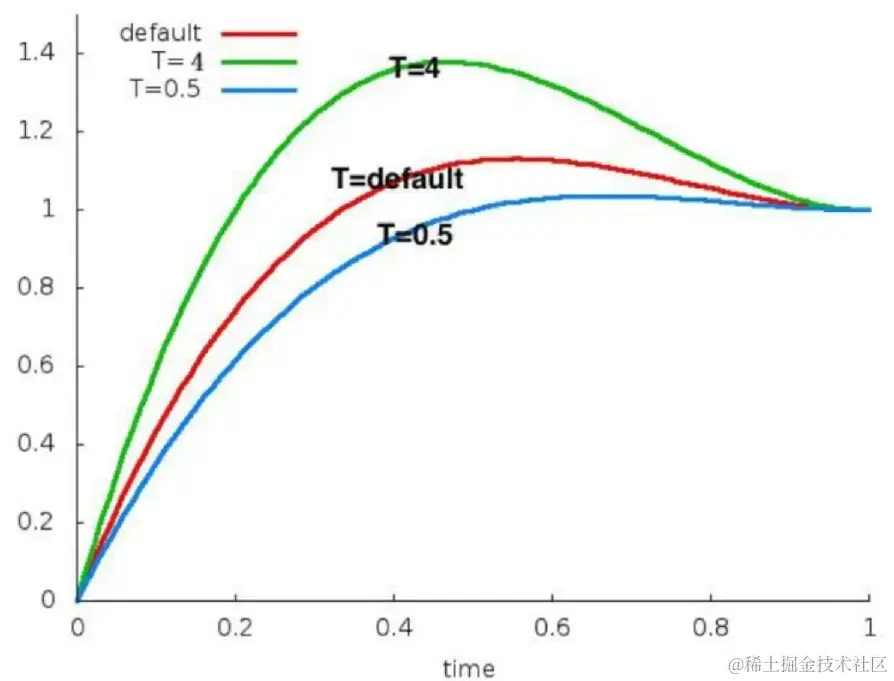

  • OvershootInterpolator也有另一个构造函数。 public OvershootInterpolator(float tension) 参数float tension 对应的XML属性为android：tension， 表示张力值，默认值为2，值越大，结束时的偏移量越大，而且速度越快；

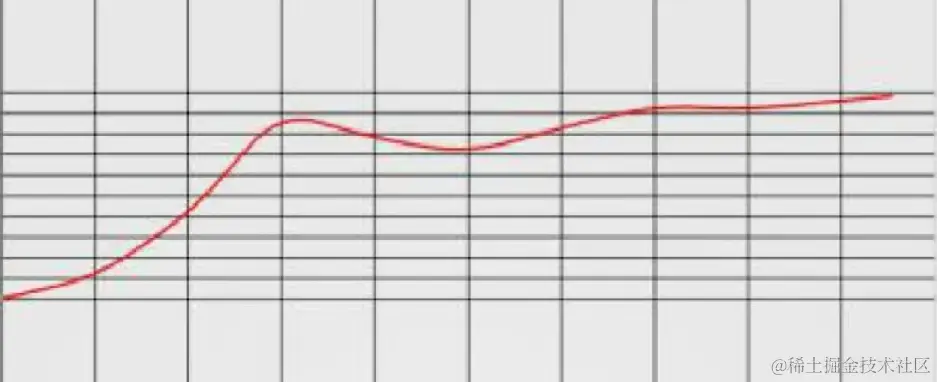

####8. AnticipateOvershootInterpolator AnticipateInterpolator与OvershootInterpolator的合体， 即在动画开始时向前偏移一段距离，在动画结束时向后偏移一段距离。

  • AnticipateOvershootInterpolator也有其他的构造函数参数float tension对应的XML属性为android：tension， 表示张力值，默认值为2， 值越大，起始和结束时的偏移量越大，而且速度越快。
    参数float extraTension对应的XML属性为android：extraTension， 表示额外张力值，默认值为1.5。



####9. CycleInterpolator 循环插值器，表示动画循环播放特定的次数，速率沿正弦曲线改变。

  • 其构造函数： public CycleInterpolator(float cycles) 参数cycles表示循环次数；
  • android：fillAfter="true"属性 对于CycleInterpolator而言没有影响。

##案例：镜头由远及近效果

  • 实现其实就是一个ScaleAnimation缩放动画而已， 再配合一下插值器；
  • 完整项目代码敬请见GitHub
......
            case 6:
                ImageView cameraStretchView = new ImageView(this);
                cameraStretchView.setBackgroundResource(R.drawable.imagetest1);
                ll_nextParent.addView(cameraStretchView, layoutParams);

                ScaleAnimation scaleAnimation = getTheCameraStretchAnim();
                cameraStretchView.startAnimation(scaleAnimation);

                break;

            default:
        }
    }

    private ScaleAnimation getTheCameraStretchAnim() {
        ScaleAnimation scaleAnimation = new ScaleAnimation(1.0f, 1.2f, 1.0f, 1.2f,
                Animation.RELATIVE_TO_SELF, 0.5f,
                Animation.RELATIVE_TO_SELF, 0.5f);
        scaleAnimation.setFillAfter(true);
        scaleAnimation.setInterpolator(new BounceInterpolator());
        scaleAnimation.setDuration(6000);
        return scaleAnimation;
    }



##自定义插值器 ######前言 - 通过`ofInt(0，400)`定 义 了 动 画 的 区 间 值 是 0～400， 然后通过添加`AnimatorUpdateListener`来监听动画的实时变化。

  • 那么0～400的值是怎么变化的呢？ 插值器就是用来控制动画的区间值如何被计算出来的。 比如 LinearInterpolator插值器表示匀速返回区间内的值； 而DecelerateInterpolator插值器则表示开始变化快，后期变化慢； 其他插值器与此类似。

  • 在 ValueAnimator 中使用插值器很简单， 直接调用 ValueAnimator.setInterpolator(TimeInterpolator value)即可。

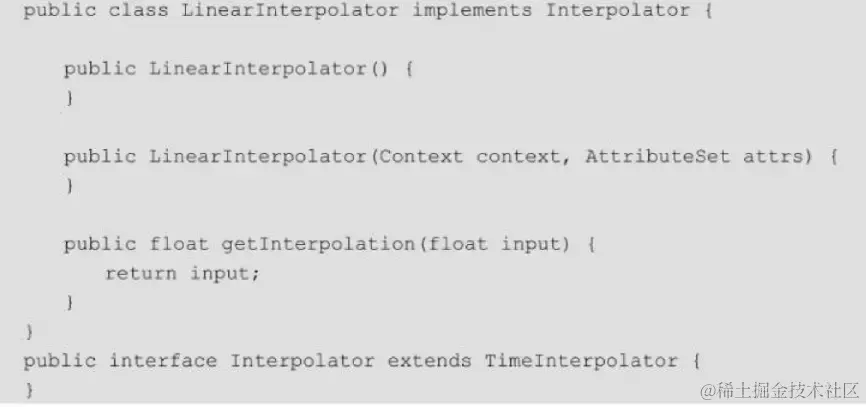

######先看看系统自带的插值器是如何实现的，比如LinearInterpolator

  • LinearInterpolator 实现了 Interpolator 接口， 而 Interpolator 接口则直接继承自TimeInterpolator， 而且并没有添加任何其他的方法。

######看看TimeInterpolator接口都有哪些函数

  • 里面只有一个函数 float getInterpolation（float input）。

该函数的含义如下。

  • 参数input： input参数是Float类型的，它的取值范围是0～1， 表示当前动画的进度， 取0时表示动画刚开始， 取1时表示动画结束， 取0.5时表示动画中间的位置，其他以此类推。

  • 返回值（getInterpolation()的return返回的东西）： 表示当前实际想要显示的进度； 取值可以超过1，也可以小于0。 超过1表示已经超过目标值，小于0表示小于开始位置。

getInterpolation(flaot input)中的input参数 代表一个匀速增加的当前动画的进度， 这个进度是自然进度，自然的，没有经过修改的， 区分于实际显示的动画进度， 与任何设置无关，随着时间的推移， 动画的进度自然会从0到1逐渐增加。

input参数相当于时间的概念， 正如我们生活中参照时钟来知晓时间， 这里我们参照匀速、自然、不可改变的自然进度input （input类似于数学函数意义中匀速增长的自变量 x）， 通过向各种数学计算输入input （各种数学计算则类似于数学函数意义中的函数关系f()）， 以输出各种变化速率的数值作为返回值 （最后作为getInterpolation(flaot input)的return返回值的数值， 则类似于因变量y，y = f ( x ) ）， 从而实现各种形式的插值器 (插值器就是基于函数规则， 把匀速增长的自变量input， 计算转换成具有函数规则的输出返回值)

input参数与任何我们设定的值没有关系， 只与时间有关，随着时间的推移，动画的进度也自然地增加，
input参数就代表了当前动画的自然进度， 而返回值则表示当前动画显示的数值进度。

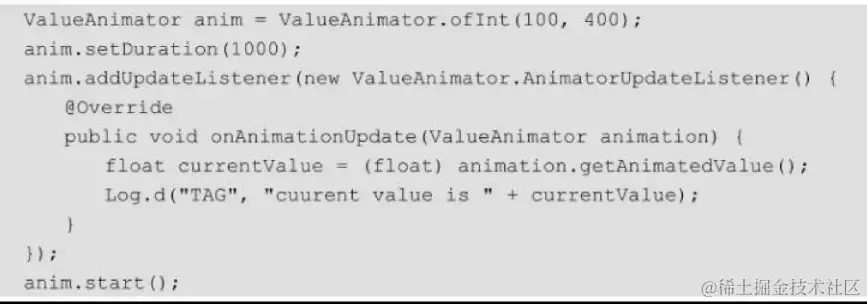

  • 返回值（getInterpolation()的return返回的东西） 则表示动画的数值显示进度， 它可以通过Evaluator的计算，得到一个对应的数值范围， 对应的数值范围是我们通过ofInt()、ofFloat()函数来指定的。 如上例程， 在添加了AnimatorUpdateListener的监听事件以后， 通过在监听函数中调用animation.getAnimatedValue()函数， 就可以得到当前的值。
    当前的值=100+（400-100）× 显示进度 （这个公式其实就模拟了Evaluator的计算过程，Evaluator的内容稍后会进行详解） 其中， 100和400就是我们设置的ofInt（100，400）中的值， 而显示进度，就是返回值（getInterpolation()的return返回的东西）

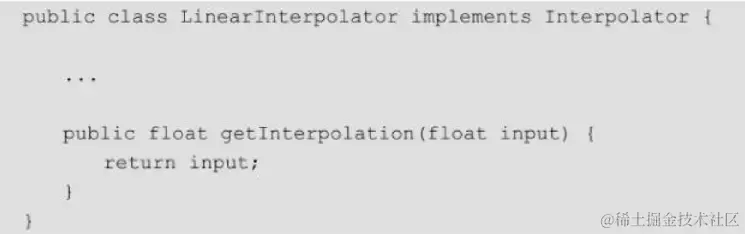

  • 通过上面的讲解， 我们知道了input参数与getInterpolation()函数返回值的关系(y = f(x))， 下面看看LinearInterpolator是如何重写TimeInterpolator的：

  • 以上， LinearInterpolator在getInterpolation()函数中直接把input值返回， 即以当前动画进度作为动画的数值进度， 这也就表示当前动画的数值进度与动画的时间进度一致。 由于动画进度是随时间匀速前进的， 所以LinearInterpolator的数值进度也是匀速增加的， 这便是基于LinearInterpolator的动画进度是匀速进行的原理；

####自定义Interpolator

  • 自定义插值器其实很容易， 只需实现TimeInterpolator接口， 重写getInterpolation()， 在里面返回自己需要的计算值和方式即可：

  • 下面例程， 自定义插值器的getInterpolation()函数中， 将进度反转过来， 当传入0的时候，让它的数值进度在完成的位置； 当完成的时候，让它的数值进度在开始的位置。

public class MyInterpolator implements TimeInterpolator {

    @Override
    public float getInterpolation(float input) {
        return 1 - input;
    }
}
  • 使用：GitHub文件目录
    private void startAnimationTestInterpolator() {
        ValueAnimator animator =  ValueAnimator.ofInt(0, 400);

        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                int curValue = (int)animation.getAnimatedValue();
                tv_text.layout(tv_text.getLeft(),curValue,
                        tv_text.getRight(), curValue+tv_text.getHeight());
            }
        });

        animator.setDuration(1000);
        animator.setInterpolator(new MyInterpolator());
        animator.start();
    }

>######接下来笔记Evaluator



##Evaluator

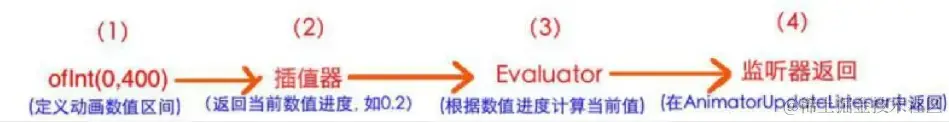

  • 下图讲述了 从定义动画的数值区间到在AnimatorUpdateListener中 得到当前动画所对应数值的整个过程：

  1. ofInt（0，400）：表示指定动画的数值区间，从0运动到400。

  2. 插值器： 在动画开始后 通过插值器会返回当前动画进度所对应的数值进度， 这个数值进度是以小数表示的，如0.2。

  3. Evaluator： 我们通过监听器拿到的是当前动画所对应的具体数值， 而不是用小数表示的数值。 那么必须有一个地方会根据当前的数值进度将其转换为对应的数值， 这个地方就是Evaluator。 Evaluator用于将 从插值器返回的数值进度（小数，0 - 1.0） 转换成对应的数值。

  4. 监听器返回： 在AnimatorUpdateListener监听器中 使用animation.getAnimatedValue()函数 拿到Evaluator中返回的数值。

  • 插值器返回的小数值表示的是当前动画的数值进度， 这对于无论是使用ofFloat()函数 还是使用ofInt()函数定义的动画都是适用的。 因为无论是什么动画，它的进度必然在0～1之间。 0表示还没开始，1表示动画结束，这对于任何动画都是适用的。

  • 而Evaluator则不一样， 它把插值器返回的小数进度转换成当前数值进度所对应的值。
    如果使用ofInt()函数来定义动画， 动画中的值应该都是Integer类型的， 所对应的Evaluator在返回值时，必然返回Integer类型的值；
    如果使用ofFloat()函数来定义动画， 动画中的值都是Float类型的， Evaluator在返回值时，必然返回Float类型的值。

  • 所以，每种定义方式所对应的Evaluator必然是它专用的。 Evaluator专用的原因在于动画数值类型不一样， 在通过Evaluator返回时会报强转错误， 所以只有在动画数值类型一样时，所对应的Evaluator才能通用。 ofInt()函数对应的Evaluator类名为IntEvaluator， 而ofFloat()函数对应的Evaluator类名为FloatEvaluator。

  • 通过animator.setEvaluator()函数来设置Evaluator， （下面例程第三行）
    private void startAnimationArgbEvaluator() {
        ValueAnimator animator =  ValueAnimator.ofInt(0xffffff00, 0xff0000ff);
        animator.setEvaluator(new ArgbEvaluator());//设置Evaluator
        animator.setDuration(3000);

        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                int curValue = (Integer) animation.getAnimatedValue();
                tv_text.setBackgroundColor(curValue);
            }
        });
        animator.start();
    }

可以使用ValueAnimator.ofInt()函数构造ValueAnimator， 显式设置了它所对应的IntEvaluator， 用来计算数值进度所对应的数值。
但其实， ofInt()和ofFloat()都是系统直接提供的函数， 所以会有默认的插值器和Evaluator可供使用。 ofInt()函数的默认Evaluator 是IntEvaluator， 而ofFloat()函数的默认Evaluator则是FloatEvaluator。


- ####Ctrl + 左键 看一下IntEvaluator的源码 ``` package android.animation;

public class IntEvaluator implements TypeEvaluator {

public Integer evaluate(float fraction, Integer startValue, Integer endValue) {
    int startInt = startValue;
    return (int)(startInt + fraction * (endValue - startInt));
}

}

>在IntEvaluator中
只有一个函数
`evaluate（float fraction，Integer startValue，Integer endValue）`
>- `fraction`参数就是插值器中的返回值，
表示当前动画的数值进度，以百分制的小数表示。
>
>- **`startValue`和`endValue`分别对应
`ofInt(int start，int end)`函数中`start`和`end`的数值。**<br>
假设当我们定义的动画`ofInt(100，400)`进行到数值进度`20%`的时候，
那么此时在`evaluate()`函数中，
`fraction`的值就是`0.2`，
`startValue`的值是`100`，
`endValue`的值是`400`。<br>
**`返回值`（即` return (int)(startInt + fraction * (endValue - startInt));`）
就是`当前数值进度`所`对应的具体数值`，
这个数值就是
我们在`AnimatorUpdateListener`监听器中
通过`animation.getAnimatedValue()`函数得到的数值。**
>
>- `evaluate（float fraction，Integer startValue，Integer endValue）`函数
根据`return (int)(startInt + fraction * (endValue - startInt));`，
也就是根据进度数值来计算出具体数值，

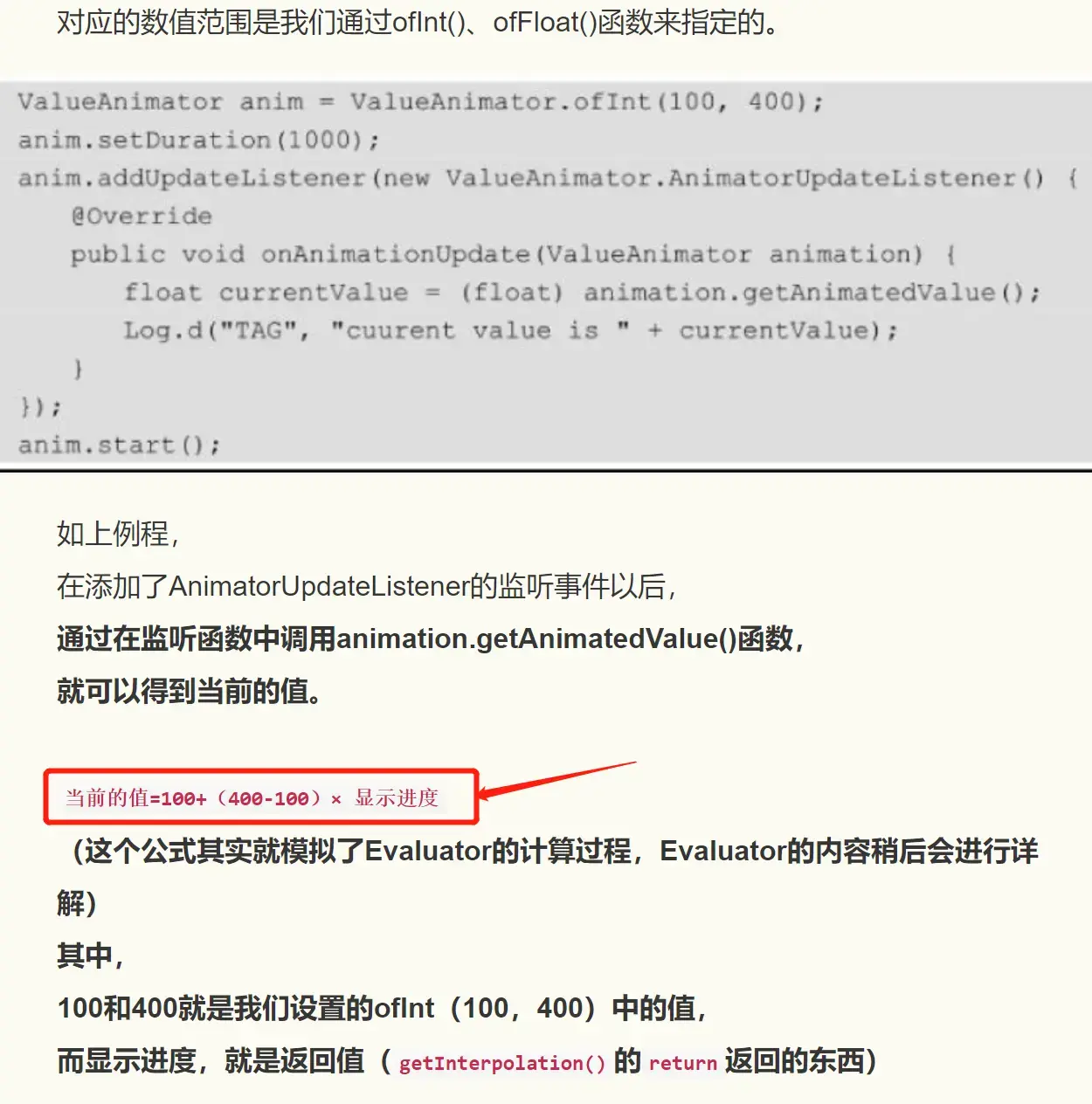

这跟前面插值器中提到的`当前的值=100+（400-100）× 显示进度`是相对应：![](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/f917693ab50c437685bbcfbf9e77dfef~tplv-k3u1fbpfcp-zoom-1.image)


>**结论：
既可以通过重写插值器改变`数值进度`来改变数值位置，
也可以通过改变Evaluator中`数值进度所对应的具体数值`来改变数值位置。
这两种方法都可以成为`属性动画的驱动力！！！`**

<br><br>
###自定义Evaluator

public class MyEvaluator implements TypeEvaluator { @Override public Integer evaluate(float fraction, Integer startValue, Integer endValue) { int startInt = startValue; return (int) (200 + startInt + fraction * (endValue - startInt)); } }

>- 首先实现TypeEvaluator接口；（**注意这里的理解[泛型的概念](http://blog.csdn.net/harvic880925/article/details/49872903)**）；
这里实现TypeEvaluator时，指定它的**泛型**是Integer类型的，
这样就可以在ofInt()函数中使用这个Evaluator了。
>
>- **注意：
只有定义动画时的数值类型与Evaluator的返回值类型一样，
才能使用这个Evaluator。
很显然，ofInt（）函数定义的数值类型是Integer，
这里定义的MyEvaluator`只能适用于ofInt()`函数了。
同理，
如果把实现的`TypeEvaluator`接口`泛型`设置为Float类型，
那么这个Evaluator也就`只能适用于ofFloat()`函数了。**

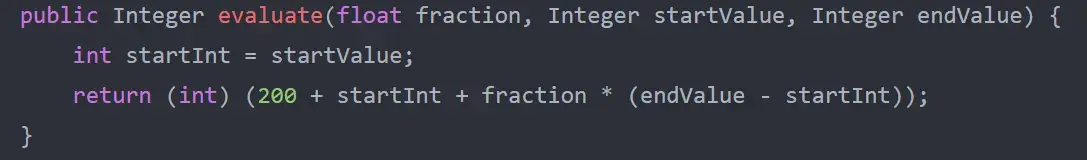

>- 然后简单实现其中的`evaluate()`函数：![](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/3788e26893e848fe8c0c5a2daf1c29fe~tplv-k3u1fbpfcp-zoom-1.image)在IntEvaluator的基础上修改了一下，
让它返回值时增加了200。
所以，
**当我们定义的区间是ofInt（0，400）时，**
>**它的实际返回值区间应该是（200，600）。**
#####使用自定义的Evaluator

private void startAnimation() {

    ValueAnimator animator =  ValueAnimator.ofInt(0, 400);

    animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
        @Override
        public void onAnimationUpdate(ValueAnimator animation) {
            int curValue = (int)animation.getAnimatedValue();
            tv_text.layout(tv_text.getLeft(),curValue,
                    tv_text.getRight(), curValue+tv_text.getHeight());
        }
    });

    animator.setDuration(1000);
    animator.setEvaluator(new MyEvaluator());
    animator.start();
}


<br><br>
- #####自定义Evaluator实现倒序输出![](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/be36288b8e32459983065ff09e4f9063~tplv-k3u1fbpfcp-zoom-1.image)


<br><br>
- 除`IntEvaluator`和`FloatEvaluator`外，
在`android.animation`包下还有另一个`Evaluator`，
名为`ArgbEvaluator`，它是用来实现颜色值过渡转换的。

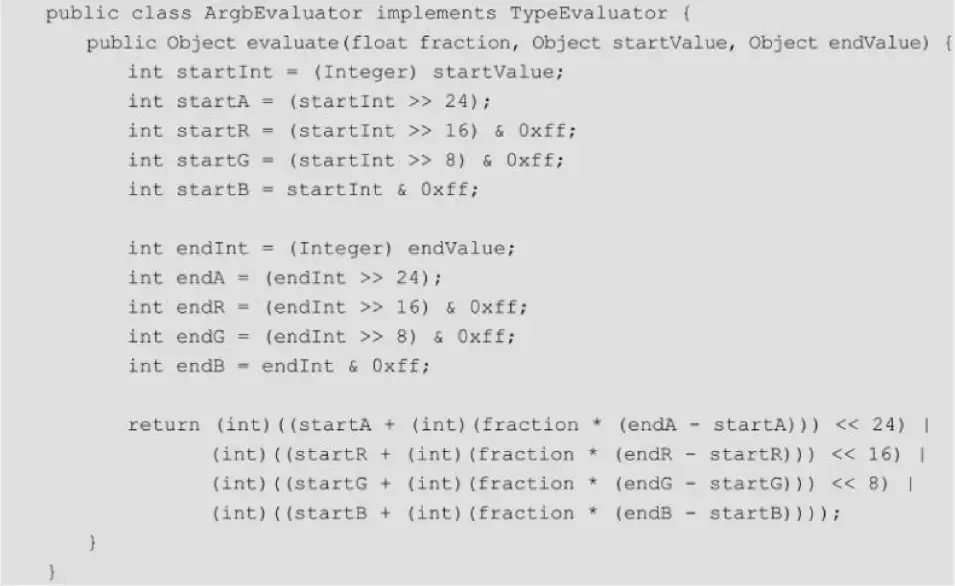

- ####`ArgbEvaluator`的实现原理![](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/5a8c76194b044d4d9077801f2c0eae95~tplv-k3u1fbpfcp-zoom-1.image)
- 这段代码分为三部分：
第一部分根据`startValue`求出A、R、G、B中各个色彩的初始值；
第二部分根据`endValue`求出A、R、G、B中各个色彩的结束值；
第三部分根据当前动画的百分比进度求出对应的数值。

>#####注意0xff是八个二进制位而已，刚好留下一个色彩的值！！

- #####使用ArgbEvaluator

private void startAnimationArgbEvaluator() {
    ValueAnimator animator =  ValueAnimator.ofInt(0xffffff00, 0xff0000ff);
    animator.setEvaluator(new ArgbEvaluator());//设置Evaluator
    animator.setDuration(3000);

    animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
        @Override
        public void onAnimationUpdate(ValueAnimator animation) {
            int curValue = (Integer) animation.getAnimatedValue();
            tv_text.setBackgroundColor(curValue);
        }
    });
    animator.start();
}






<br><br><br>
<br><br>
<br><br>

---
- **[参考自《Android自定义控件开发入门与实战》](https://github.com/harvic/harvic_blg_share)**
>#### **本文完整项目代码敬请见[GitHub](https://github.com/aaLiweipeng/CustomViewTest)**
