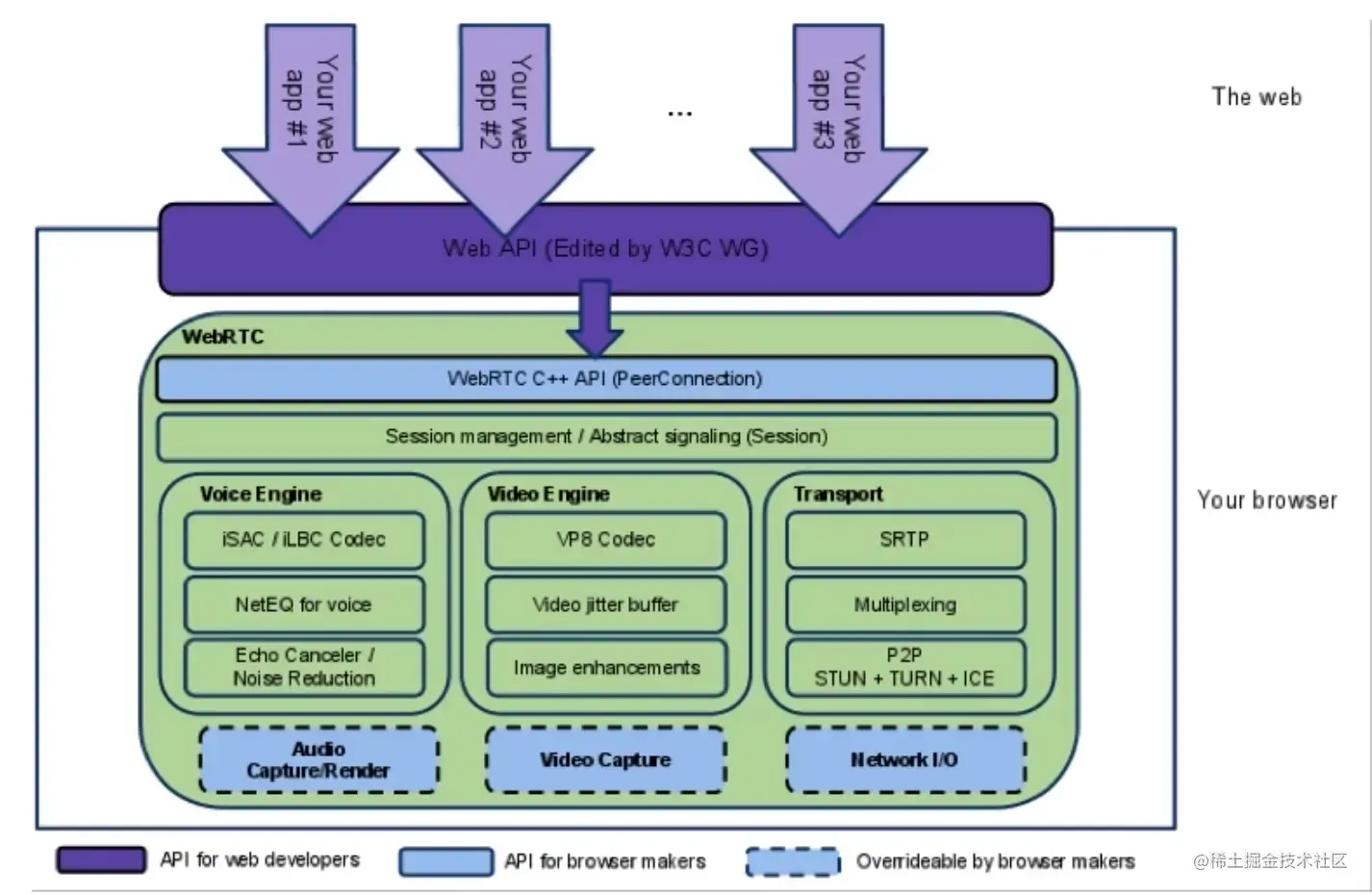

架构

• 整理分为两层： 应用层、核心层

• 绿色部分是核心部分， 是WebRTC提供的核心功能；

• 紫色部分是浏览器提供的JS的API层； 即 浏览器对WebRTC核心层的C++ API 做了一层封装， 封装成了JS接口；

• 最上面的箭头是上层应用了， 上层应用 可以在 浏览器中 直接访问 浏览器提供的API；

• 最终调用到核心层【蓝色虚线框、可重载！！】 ###WebRTC核心层

• C++ API：API数量较少，主要是PeerConnection； （PeerConnection的API又包含传输质量、传输质量报告、各种统计数据、各种流等） 【设计技巧： 对于上层来说，提供的API简单，方便应用层开发； 内部比较复杂；】

• Session层【上下文管理层】： 如应用创建了音频、视频、非音视频的数据传输， 都可以在Session层做处理，做管理相关的逻辑；

• 【最重要】引擎层/传输层【核心】

  • 音频、视频、传输 解耦

  • 音频引擎：【Voice Engine】 ISAC/ILBC 编解码； NetEQ 【Buffer】 网络适配、防止网络抖动； 回音消除（echo canceler）： 音视频重点，决定产品质量， WebRTC里提供了相关非常成熟的算法，开发时只需要调节参数即可； 降噪（Noise Reduction）、自动增益；

  • 视频引擎：【Video Engine】 VP8、openH264 编解码； Video jitter buffer：防止视频抖动； Image enhancements：图像增强；

  • 传输【Transport】 底层用的UDP，上层用的SRTP【即安全的、加密后的RTP】； Multiplexing：多个流复用同一个通道； P2P层【包括 STUN+TURN+ICE】； 所有的 音频视频的接收与发送， 都是通过传输层去做的， 传输层包括了泄漏的检测、网络链路质量检测， 根据情况估算网络带宽，根据网络带宽进行音视频、文件等非音视频的传输；

• 硬件层 视频采集、渲染； 音频采集； 网络IO等； WebRTC的核心层中是没有视频的渲染的， 所有的渲染都需要 应用层 或者 浏览器层 自己做；

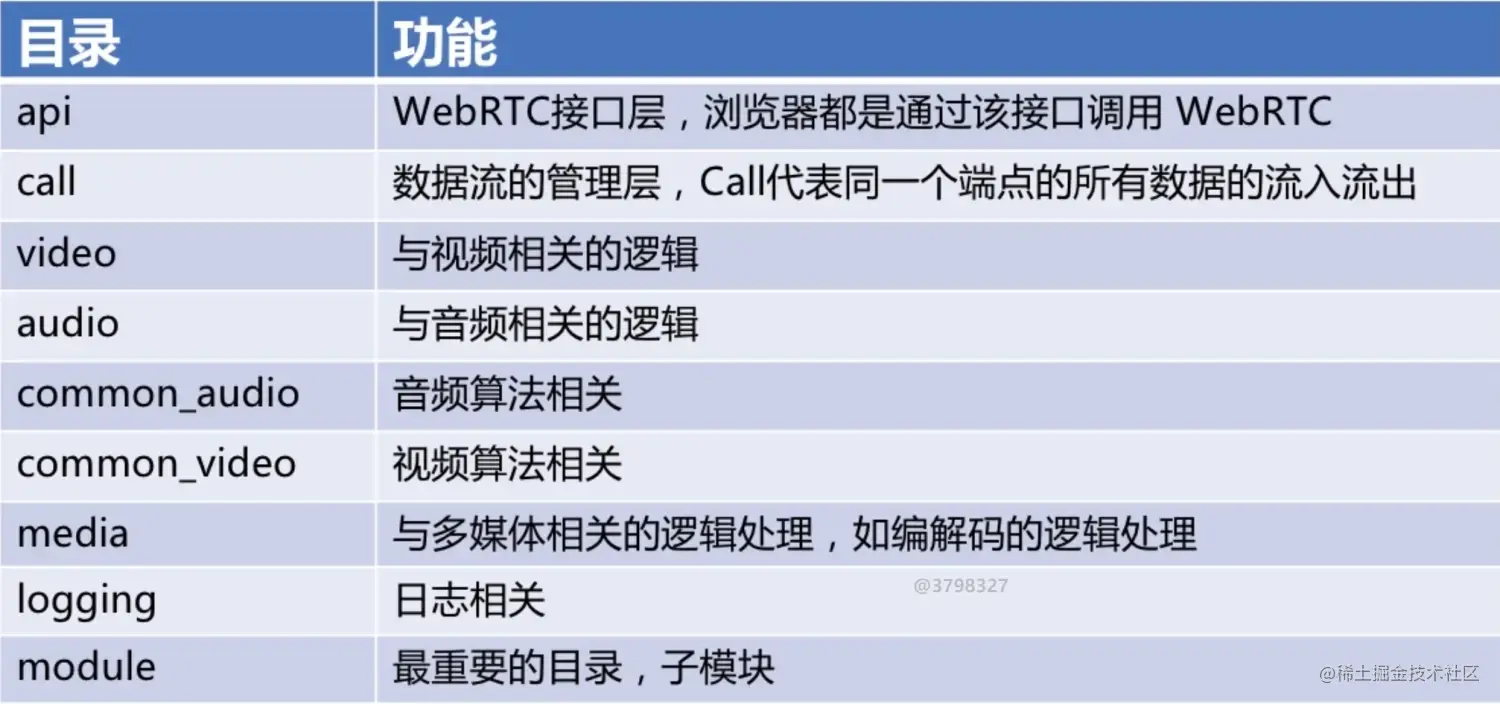

WebRTC目录结构

• WebRTC代码量大，目录多
• 实际开发中，可能需要我们修改WebRTC的代码， 所以，我们必须知道每个目录的功能、作用是什么；

补充说明

• call，一个端一个call，多个端多个call；

• module目录很大，也特别重要， 里边有很多子模块， 每个子模块也都非常重要；

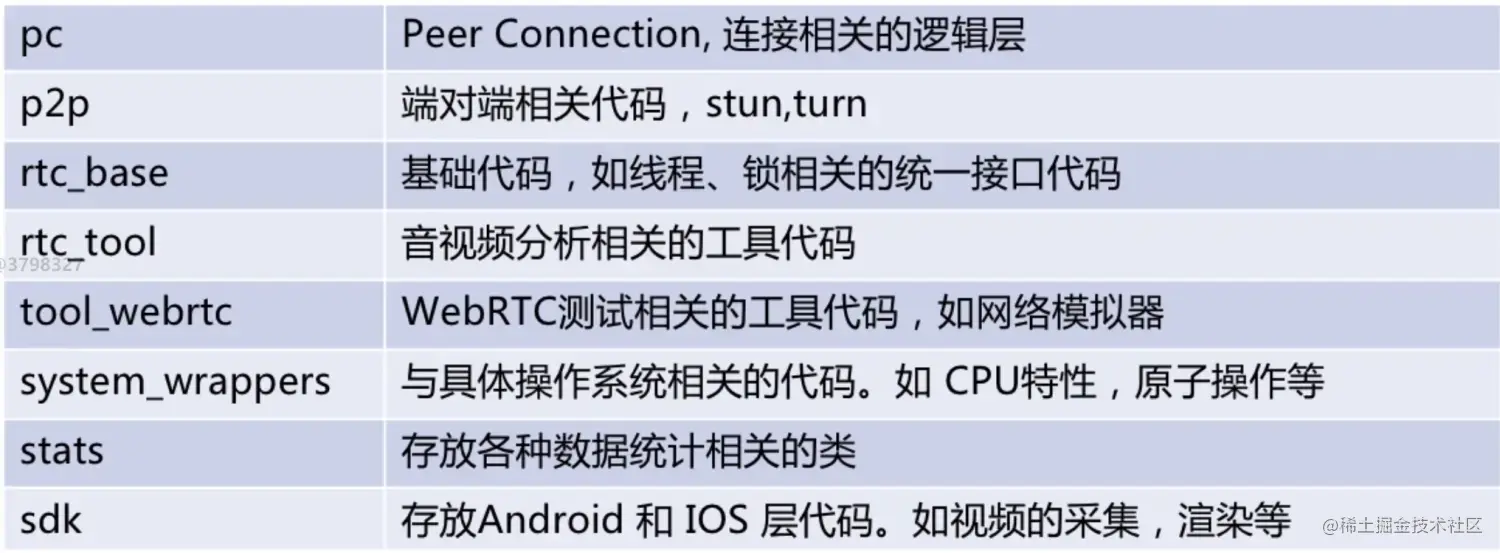

• pc：【重要目录，上层的一个统一接口层】 Peer Connection，代表一个连接， 连接下边就要有很多相关API了， 如， Stream 流； chain 轨【音频轨、视频轨、桌面轨】 【轨 即 一系列永不相交的平行线（线程）， 即音频与视频与桌面处理，都是各自处理，互不交叉的】；
  所以在Peer Connection中我们可以拿到流， 通过流我们可以拿到每一个多媒体， 还可以拿到所有媒体的统一信息、传输的统一信息等

• p2p： 端对端的传输时，需要先检查p2p是否能打通； 相应的协议、工具、API等，放在这里；

• rtc_base： 不同操作系统，如Window和Linux，之间的系统函数差别就特别大； 但是rtc_base都封装好了， 上层按照规范编写调用逻辑即可， 框架会判断是在哪个平台运行，并执行相应的代码；

• rtc_tool是音视频相关的测试； tool_webrtc是整个框架的测试；

• system_wrappers， 存放操作系统等操作代码， 不同系统不同文件存放；

以上是WebRTC最外层的目录， 下面看WebRTC目录下的Modules子目录 ##WebRTC Modules 目录

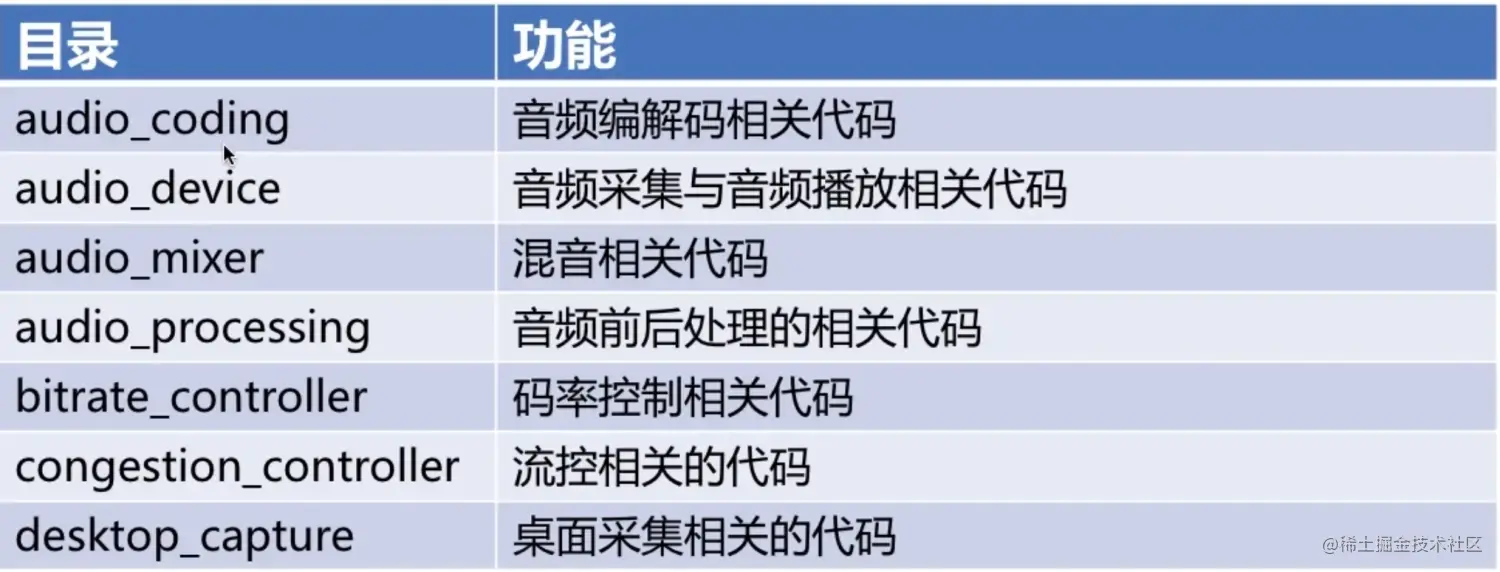

• audio_coding： 上面的WebRTC架构图中 提到的 ISAC/ILBC、VP8等编解码器逻辑， 都是放在这个目录下的；

• audio_device： 现在的WebRTC文件中关于Android、IOS的部分都放在sdk目录下了， 而之前的话， 所有的设备类型包括Android、IOS、Window、Mac、Linux的逻辑都是在audio_device目录下的； 现在的话Android、IOS被提取出去， 这里放的是关于Window、Mac、Linux的文件；

• audio_mixer： 混音的概念： 比如现在有几个用户同时在说话， 这样子会产生多个音频流， WebRTC则会把这几个音频流混合在一起， 这样子在传输的时候就比较方便， 减少了音频流总数； 那这个混音相关的逻辑文件，就放在audio_mixer这里；

• audio_processing： 音频前后处理：指回音消除、降噪、增益等处理操作；

• bitrate_controller：码率、码流控制；

• congestion_controller： 当我们检测到网络流量比较高的时候， 我们要做一些流量控制， 防止网络包把带宽打死； 相关处理逻辑 则 放在本文件夹下；

• 探测码率之后，对码率做一个均衡的平滑的处理，再发送交互；

• video_processing： 视频前后处理：指回音消除、降噪、增益等处理操作； 如增加人脸识别功能也可以放在这个目录下；

WebRTC的运行机制

轨

• Track
• 视频与音频是不相交的，单独存放；
• 两路音频也是两路轨，不相交；

流

• MediaStream
• 借鉴了传统媒体流的概念； 传统媒体流中也包括了音频轨、视屏轨等；

WebRTC重要的类

• MediaStream 传输媒体数据；

• RTCPeerConnection【核心】 这个WebRTC中最为重要的类， 是一个大而全的类，包含了很多重要的功能；
  设计优势： 在应用层应用时方便， 只需要创建一个RTCPeerConnection连接， 然后把一个MediaStream媒体流搭载上去， 随后的细节就不用管了， 其中所有的传输、寻路等细节， 都由RTCPeerConnection内部封装实现了，底层封装做了很多相关的工作；

• RTCDataChannel 非音视频的数据（如文本文件、二进制数据等），都通过RTCDataChannel来传输； RTCDataChannel是通过RTCPeerConnection获取的； 传输非音视频的数据时， 应用层要做的， 就是拿到一个RTCDataChannel对象，把数据搭载上去即可；

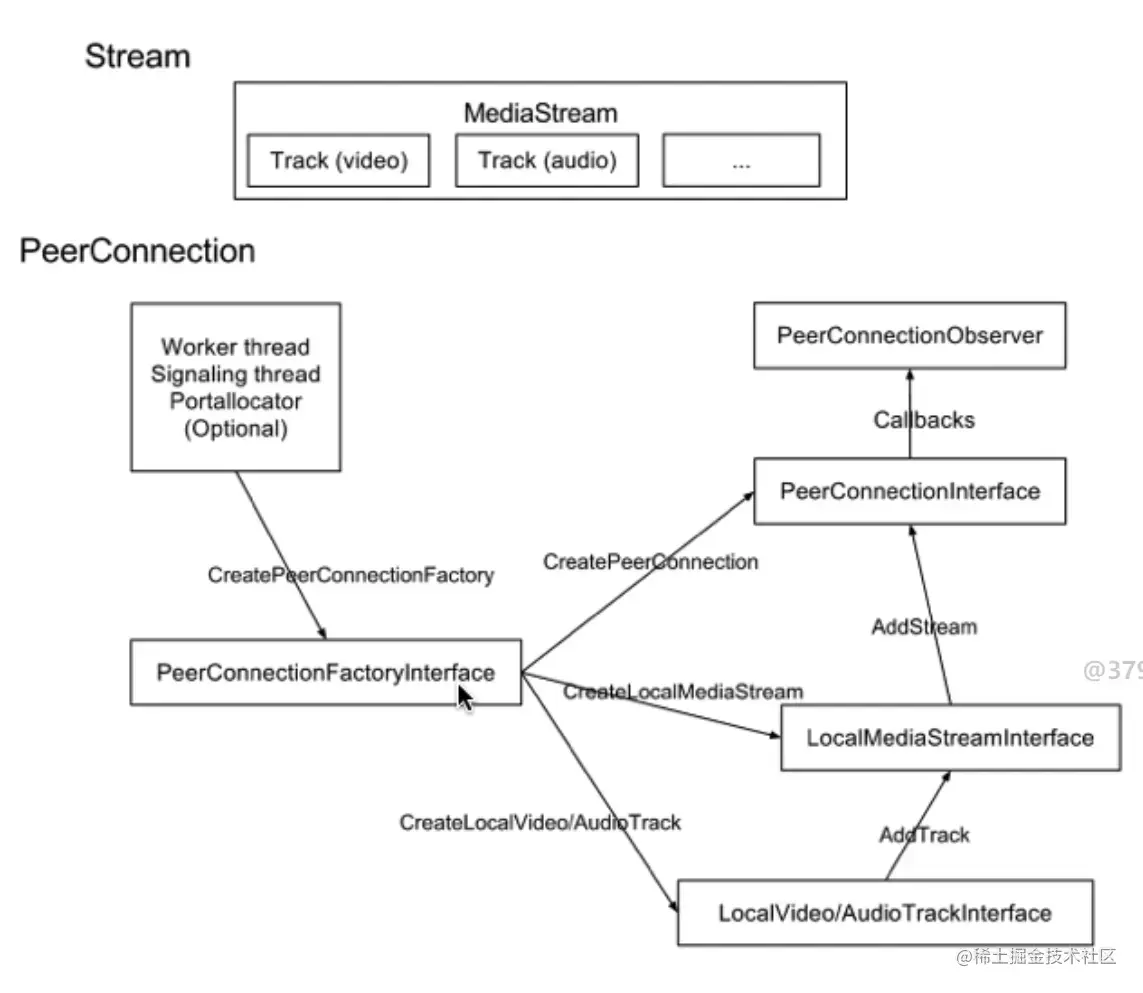

PeerConnection调用过程

• Worker 线程、Signaling线程， 创建PeerConnectionFactory， PeerConnectionFactory可以 创建PeerConnection、LocalMediaStream、LocalVide/AudioTrack等；

• 多方进行通讯时， 每一方（每一个参与单位）都是对应一个Stream；

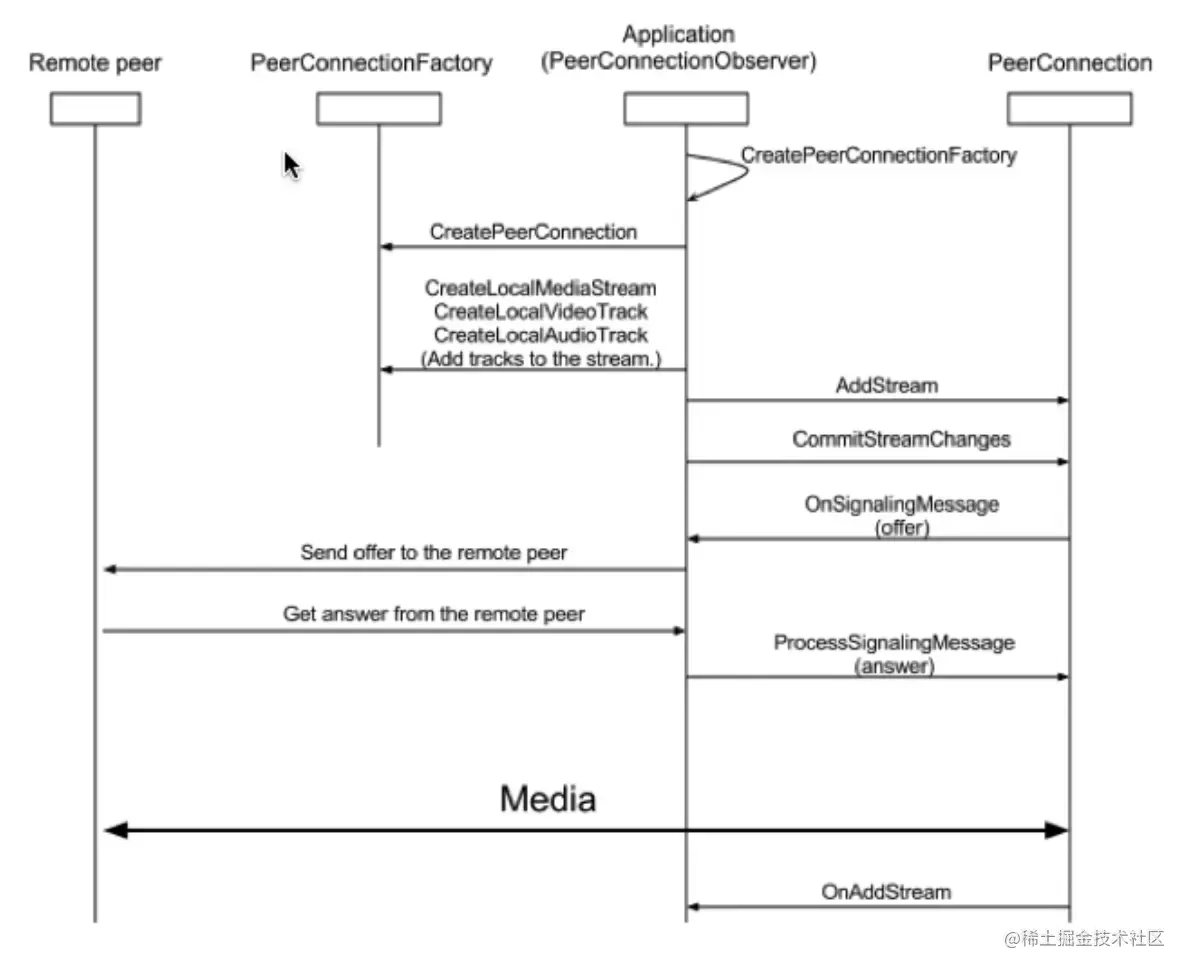

调用时序图

• 首先应用层Application【注意这里Application本身就是一个PeerConnectionObserver】， 创建出一个PeerConnectionFactory【CreatePeerConnectionFactory】；

• PeerConnectionFactory触发CreatePeerConnection、 CreateLocalMediaStream、CreateLocalVideoTrack、CreateLocalAudioTrack 创建了PeerConnection、MediaStream等等实例；

• 然后通过AddTrack， 把各种轨（track）加到流（LocalMediaStream）中去， 然后通过AddStream， 把流加到PeerConnection中；

• 流加到连接之后， 会通过CommitStreamChanges提交流的变化； 当流发生变化的时候， 会触发OnSignalingMessage事件，创造出一个offer【SDP描述信息】；

• 有了offer【SDP描述信息】之后， 就会通过应用层【Application】，通过信令， 发送到远端【Send offer to the remote peer】；

【SDP描述信息】内容： 有哪些音视频数据，音视频数据的格式分别是什么，传输地址是什么等；

• 远端收到数据后，则根据offerSDP， 回复一个answerSDP【Get answer from the remote peer】， 交给本地信令；

• 信令收到远端的answerSDP之后， 会把信息传给本地PeerConnection【ProcessSignalingMessage】， 本地PeerConnection就会拿到对方的媒体流信息、传输端口、传输地址；

至此，远端和本地就打通连接， 可以相互传媒体数据；

• 远端数据来的时候， PeerConnection还会将远端的流添加到Application中去； 【OnAddStream（注意区分AddStream）】
