#####谈谈你对binder的理解 思路：
- binder是干嘛的（注意拓展）
- binder存在的意义是什么？ 为什么不用别的替代方案呢？（主要分三点展开）
- binder的架构原理是怎样的？ （可以把架构图画出来，对着图讲）
#binder是干嘛的 ####通信
-

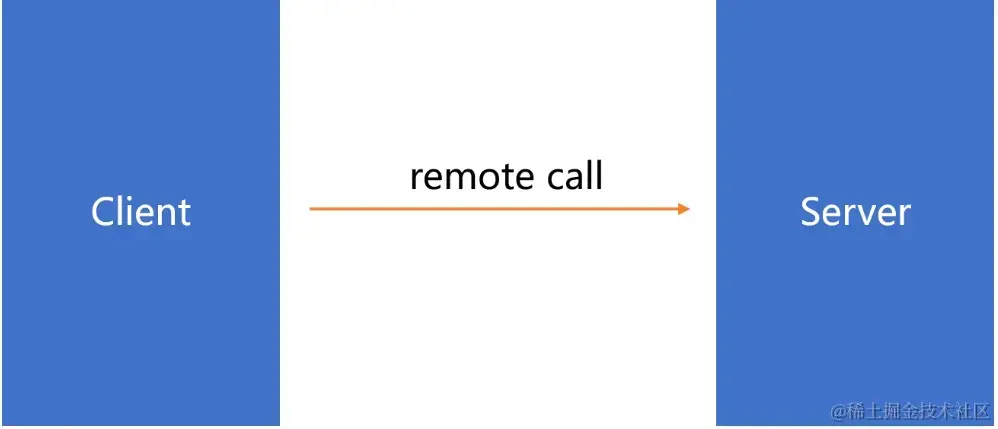

binder分成两端， 一个是Client端，一个是Server端，两者 可以在同一进程，也可以在不同进程； -
Client端可以向Server端发起远程调用， 可以传数据，把数据当做函数的参数来传； -
远程调用其进程的边界是比较模糊的， 你不用关心对方是在哪一个进程；

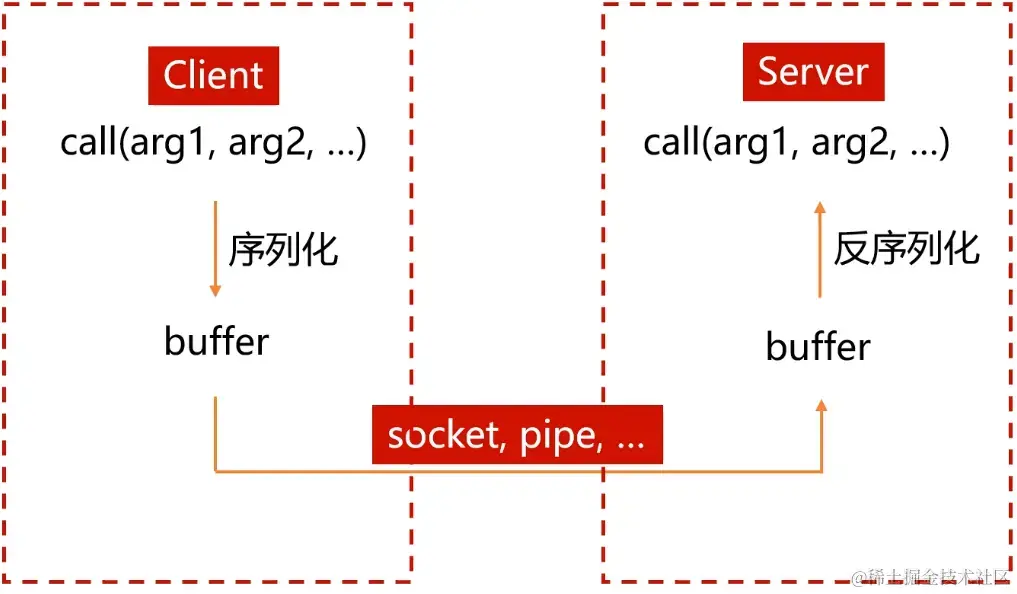

####远程调用机制常规套路
- 首先，Client端要调用Server端的某个函数（如这里的call()函数）； 做法是首先把参数序列化到一个buffer， 然后通过Linux的各种跨进程通信方式传到Server端的buffer，
- 接着反序列化buffer，还原出各个参数；
- 然后调用Server端对应的函数如这里的call函数；
- 最后把函数返回结果按原路返回到Client端；
####机制需要注意的问题
-
性能要好； 跨进程传递buffer的时候速度要快， 尽量减少拷贝的次数；
-
要方便： Linux提供的跨进程通信工具好比只是一根电话线， 电话转发的算法， 电话发送端声音转电信号， 接收端电信号转声音， 这些都需要做好上层工作； 也就是说， 我们需要在Linux提供的跨进程底层传输机制上， 再搭建一套完整的框架才行， 不然应用层开发很艰难；
-
安全： 就像打电话一样， 首先肯定不是电话过来我就要接，还要看看号码是谁； 其次最好是要有个骚扰拦截机制；
所以一套好用的
远程调用机制还是很复杂的， 需要兼顾性能、方便、安全等因素， 而Binder机制，就是这么一个好机制！

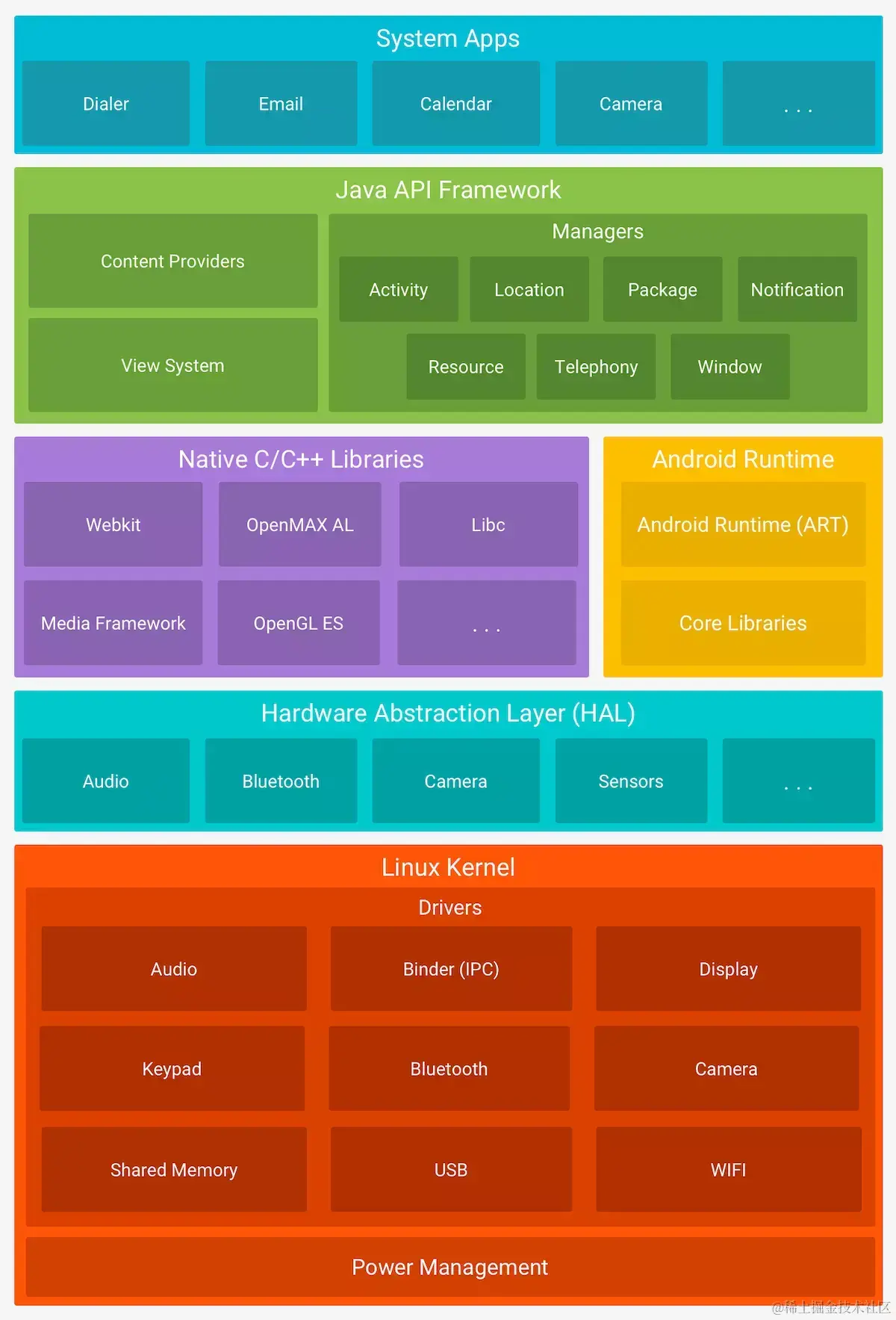

- Android系统架构普及
物理内存即移动设备上的RAM， 当启动一个Android程序时，会启动一个Dalvik VM（或ART）进程， 系统会给它分配固定的内存空间（16M,32M不定），这块内存空间会映射到RAM上某个区域。 然后这个Android程序就会运行在这块空间上。
####为什么需要IPC？！！ 每一个APP对应一个VM进程， 进程之间的内存相互独立，无法直接交流， 只能以Linux Kernel为媒介， 进行IPC！！！
#binder存在的意义是什么
-
binder是跑在驱动层（如上图中的
Drivers）的， 同时它不是基于Linux的跨进程通信机制； 它在内核态是没有用到任何Linux提供的跨进程底层传输机制它是单独被创作出来的一套机制； -

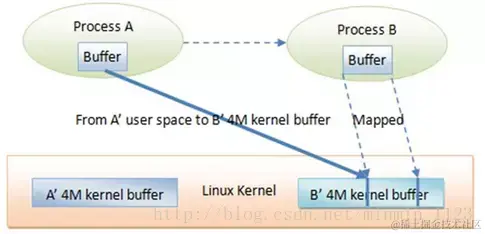

性能： Linux的跨进程通信机制中管道和Socket， 在跨进程通信的时候是需要内核来做中转的， 这个就意味着两次数据拷贝（从应用层拷到内核，从内核拷到应用层） binder是有点区别， 对于Binder来说， 数据从发送方的缓存区拷贝到内核的缓存区， 而接收方的缓存区与内核的缓存区是映射到同一块物理地址的， 所以只要拷一次；
-
方便应用 逻辑简单直接，不会出问题； 共享内存虽然性能很好，但是用起来很复杂；
-
安全 普通的跨进程通信方式其实是不太安全的， 像Socket，ip地址、端口什么的都是开放的， 别人知道它的ip地址就能来连接它了； 或者说管道也是， 知道管道的名称，就能往里面写东西； 这样子其实是不太安全的，很容易被人为利用； 主要是因为， 我们拿不到调用方可靠的声明信息， 这个声明信息总不能让调用方自己去填吧，明显不可靠； 可靠的方式是， 这个身份标记只能由IPC机制本身
在内核开通添加， 关于这一点Binder是做到了
以上三点足够说明Binder存在的意义

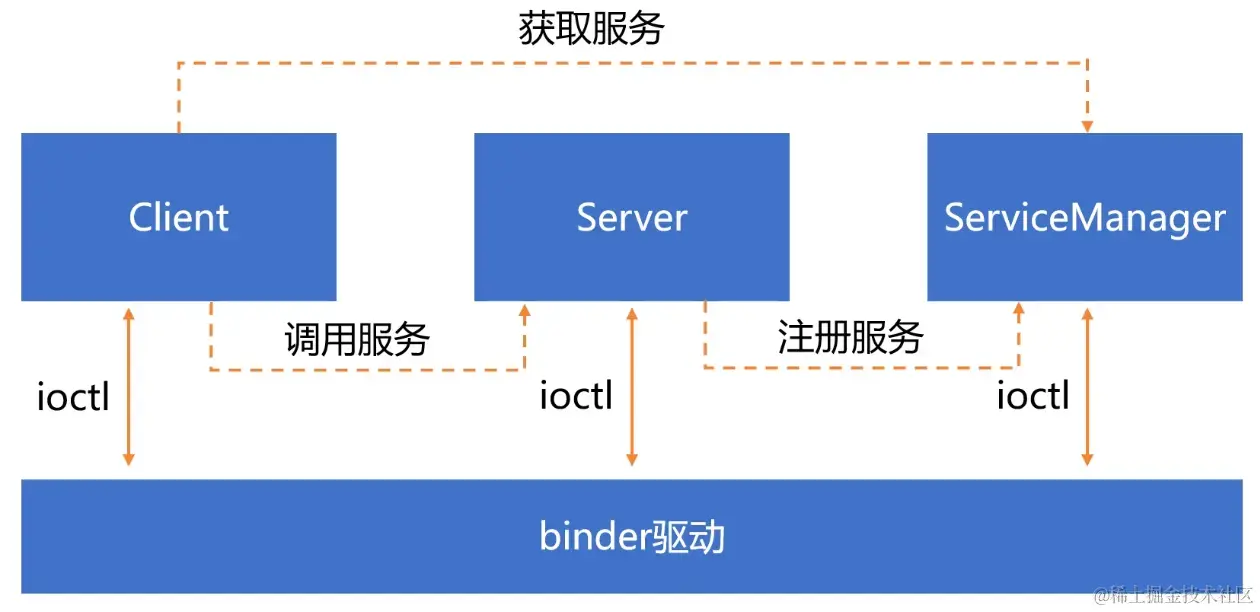

#Binder的通信架构
-
四端参与， Client、Server、ServiceManager、binder驱动；
-
上图展示的是
系统服务的binder通信， 只有系统服务才能注册到ServiceManager，应用服务的binder是不能注册到ServiceManager，通过不了验证的； -
Client是应用进程； Server是系统服务，可能跑在SystemService进程，也可能是在单独的进程； ServiceManager是单独的系统进程； 这里不论哪个进程，它们在启动的时候， 第一件事，都是要先启动binder机制，这个是binder通信的前提；
####进程如何启动binder机制？
- ######打开binder驱动 这样binder驱动就会为进程创立一套档案；
- ######创立后返回
档案的描述符（句柄）， 用这个描述符去进行内存映射，分配缓冲区（接下来的binder通信需用到缓冲区）； - ######最后，启动binder线程； 启动binder线程， 一方面是要把这个线程注册到Binder驱动， 另一方面这个线程要进入Loop循环，不断地跟binder驱动进行交互；

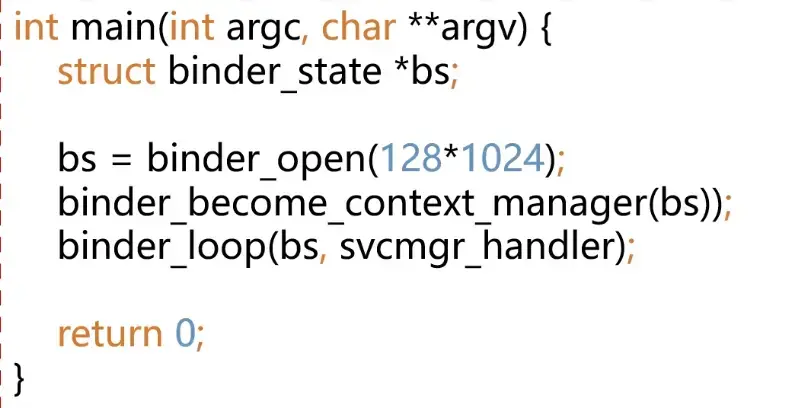

###binder通信 #####ServiceManager - 下面这个是ServiceManager的入口函数main： - 首先调用`binder_open()`去`打开binder驱动，映射内存，然后启动binder线程`； - 接着调用`binder_become_context_manager()` “binder成为了上下文的管理者”， 作用是： 告诉binder驱动——“我就是`ServiceManager`，我就是`中转站` （像整理诸多电话发送端，分配给诸多电话接收端的一个中转站）， ，大家不论是`注册`还是`查询`都可以来找我”； - 最后调用`binder_loop()`，进入binder的Loop循环；

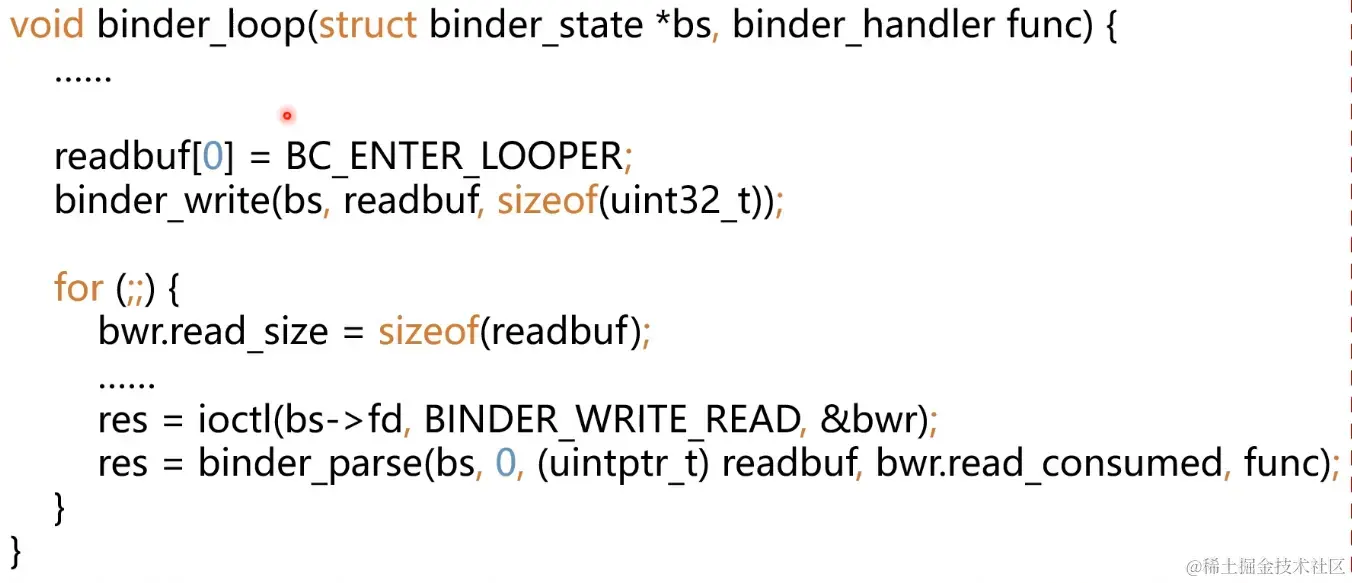

######binder的loop循环
函数中，
-
首先把
当前线程注册成binder线程； 把BC_ENTER_LOOPER这个指令 写到binder驱动，（binder_write()）就表示把当前线程注册成binder线程； 这里所说的当前线程即ServiceManager的主线程； -
接着是一个for循环，里边， 首先是读， 即

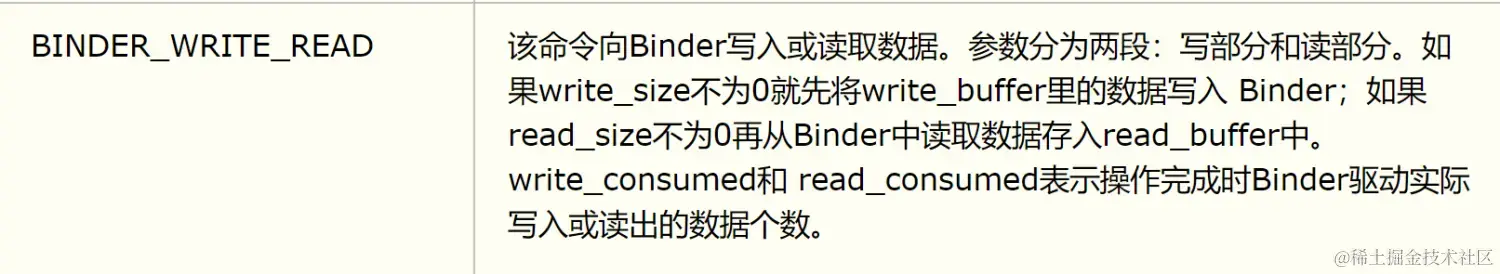

BINDER_WRITE_READ，看起来好像是又写又读， 但其实我们看bwr_read_size是大于0的， 而write_size没有赋值，所以这里是读， 把binder驱动发过来的数据、请求读进来；（ioctl()） -
接着解析读进来的
数据 / 请求， 然后调用回调函数func去处理这个请求；
相关阅读：
ServiceManager总的流程就如上了；

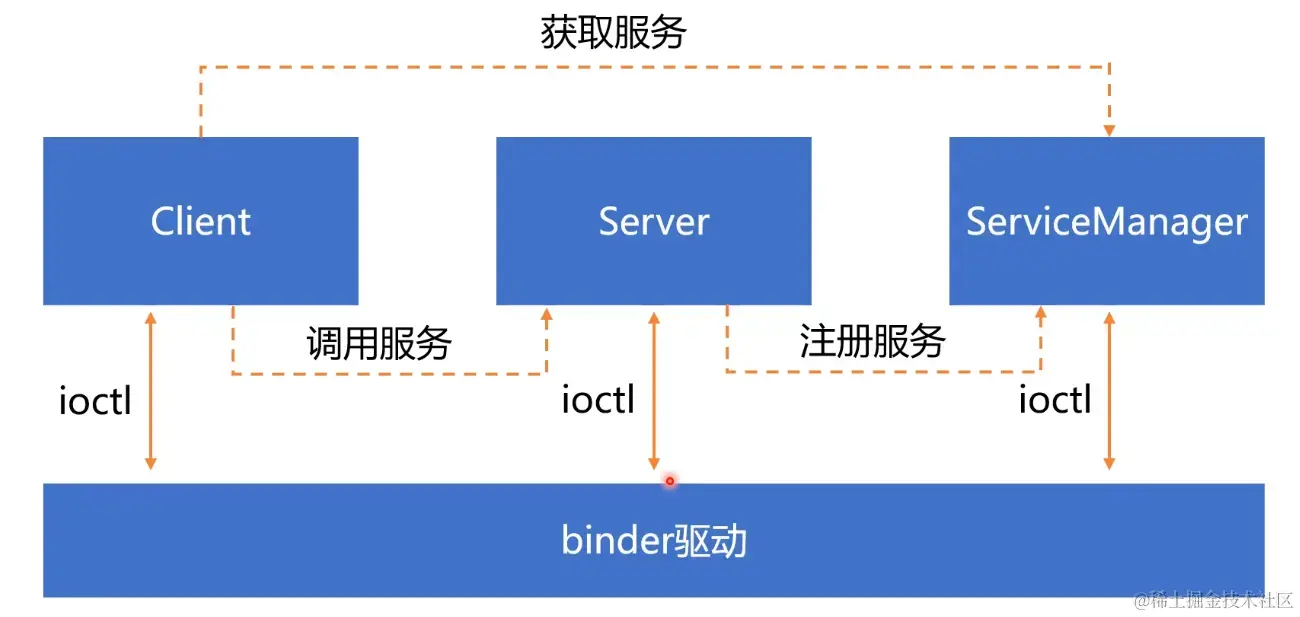

接着往下，回顾架构图：
-
ServiceManager启动Binder机制之后， 它就进入了一个loop循环，（详细的如刚刚描述） 等待Client和Server的请求；
-
Server是系统服务，Client一般是应用程序； 系统服务启动之后，才是应用启动； 所以图中这里，Server端是先和ServiceManager交互的；
-
Server启动的时候， 要先把自己的binder对象 注册到ServiceManager； 接下来看一下相关的代码；
####以系统服务SurfaceFlinger，观察系统服务是怎么在ServiceManager注册的

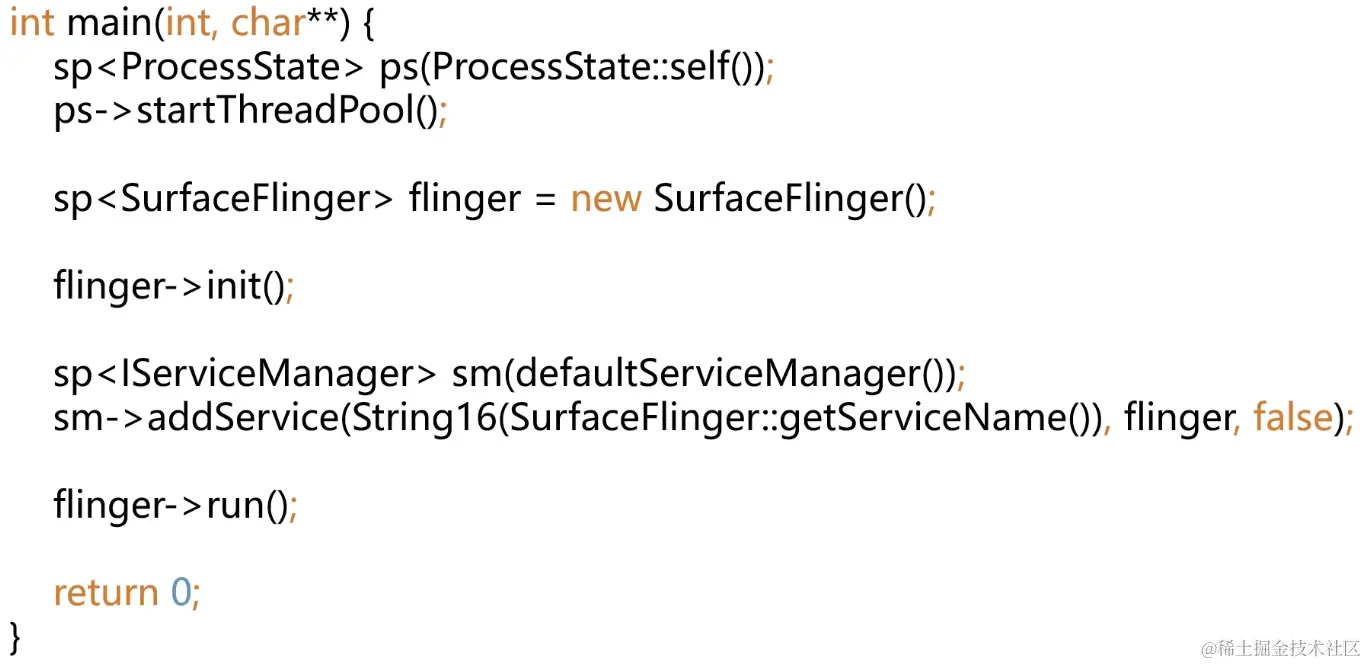

- 首先看一下
SurfaceFlinger的入口main函数：-
首先头两行就是启动binder机制，即
打开binder驱动，映射内存，然后启动binder线程； -
接着第三第四行是，binder实体对象的初始化， 对于系统服务SurfaceFlinger， 它的业务类对象就是SurfaceFlinger， 这个业务类对象SurfaceFlinger同时也是一个binder实体对象；
-
初始化完了之后， 就是要向ServiceManager注册了， 注册的话首先通过
defaultServiceManager()拿到ServiceManager的BpBinder； 然后， 发起Service调用， 把flinger这个binder对象 传到ServiceManager；sm->addServier(); -
最后进入一个loop循环；
flinger->run();
-
系统服务是在ServiceManager注册的整个流程就是如上这样；
####看一下defaultServiceManager()的实现
-
重点了解一下怎么获取
ServiceManager对象 -
首先第一行， 有一个
gDefaultServiceManager， 它只初始化一次，然后直接返回； -
接着是一个while循环， 聚焦标红的地方，
ProcessState::self()->getContextObject()是真正获取ServiceManager对象的； -
getContextObject()的作用： 它
getStrongProxyForHandle(0)，即
查询0号handle值对应的binder引用，即ServiceManager；-
有点像要查某家公司的电话号码， 需要打114查号台查询， 这里的
ServiceManager就类似于114， 正如所有人都知道114是干嘛的， 所有的启用binder机制的进程都知道0号handle对应的就是ServiceManager； -
那我们要查系统服务的时候， 只要找0号的handle咨询即可；
-
若没有查到0号handle？ 可能这个ServiceManager还没有来得及给自己注册binder驱动； 就像114客服人员还没来得及上班一样； 那怎么办？ 等一会儿再重新试试咯——
if(....==NULL)sleep(1);
-

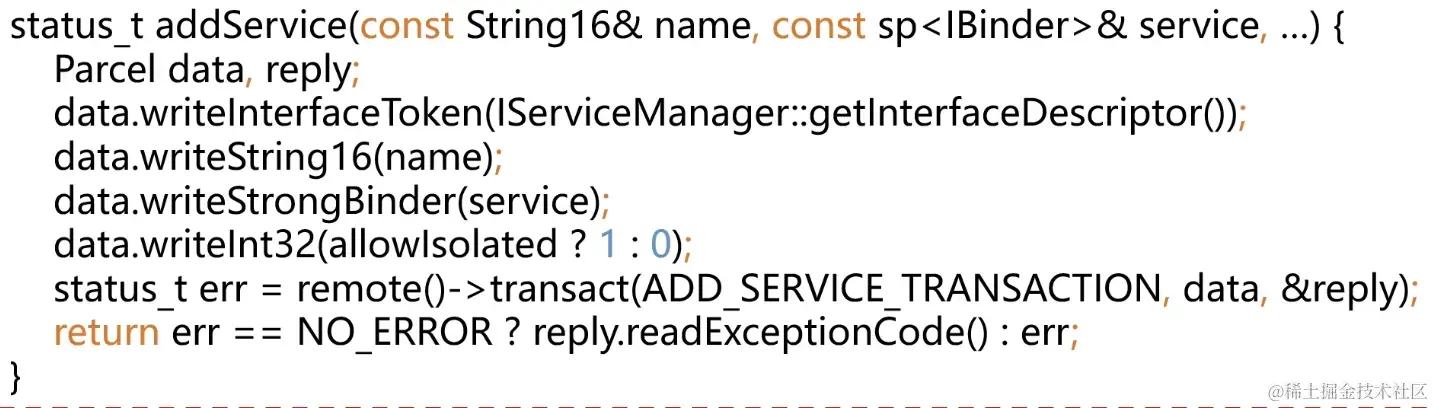

####接着看一下addService()的实现
小结，addService()的作用：
- 保存诸多数据到Parcel中，尤其注意Service系统服务的binder对象也写到Parcel实例data中；
- 调用
transact()，进行后续的逻辑；
-
两个
Parcel成员，data是发到驱动的参数，reply是驱动返回的结果， 把各种参数都放进data里面, 包括Service系统服务的binder对象也写到Parcel实例data中；（data.writeStrongBinder(service);） -
写好之后（各种
data.writexxx()之后），remote()拿到ServiceManager的BinderProxy对象， 然后调用其方法transact()， 把请求发出去，请求参数包括 请求码ADD_SERVICE_TRANSACTION， data、&reply等等；
transact()干的事情transact()把请求转给了IPCThreadState， 调用IPCThreadState的transact()，注意这里的
mHandle, 我们可以看到底层在跟驱动交互的时候， 它是不分BPBinder，还是BinderProxy这些的， 它只认这个Handle值；
所以我们看上层封装的这么一层层对象， 其实传递到最后， 核心就是传递到，这么一个Handle值操作上来； 之后， code其实就是函数调用码， data就是带的参数， reply就是binder驱动返回的结果， flags就是一些标志；

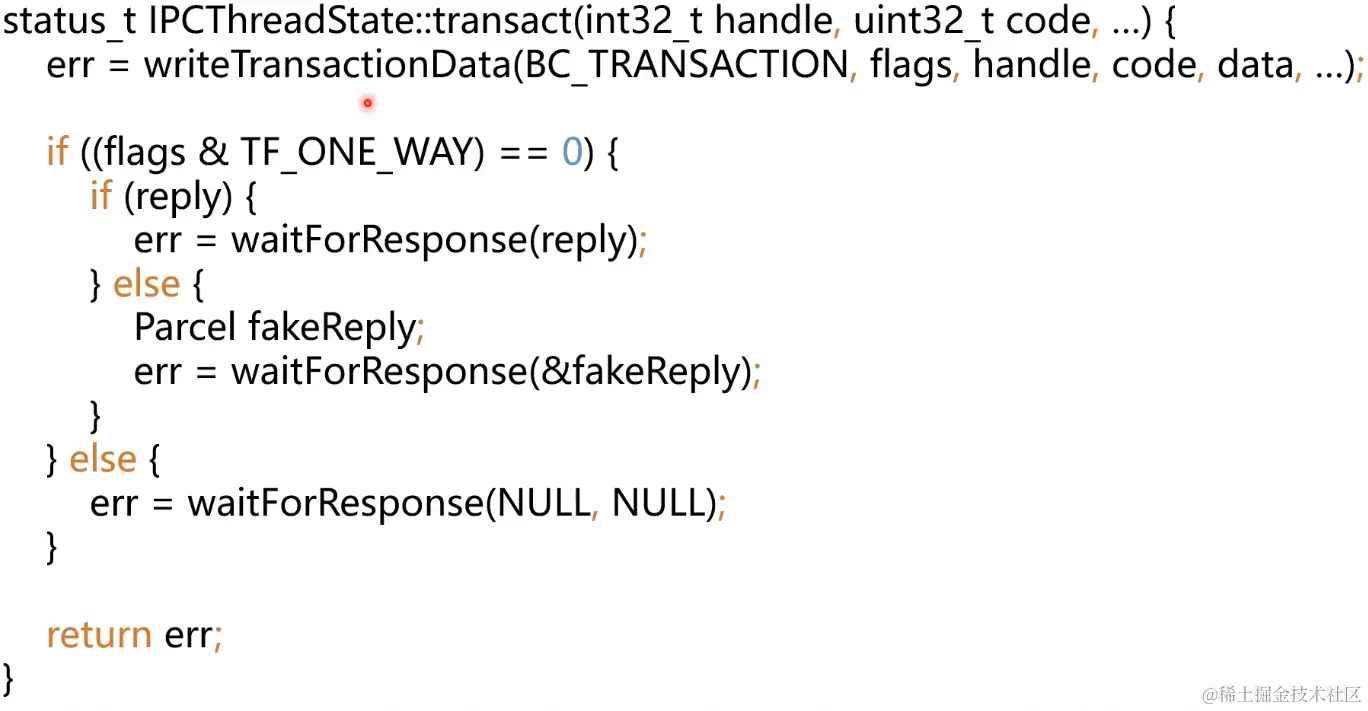

####接着看IPCThreadState的transact()函数
-
函数中， 首先调用
writeTransactionData()就是 要把要写到binder驱动中的数据准备好； 我们知道binder驱动是不认识这个Parcel的数据结构的， 我们得先把它转化成一个binder驱动认识的数据结构， 即binderTransactionData这个数据结构再发给binder驱动； 而writeTransactionData()的作用 就是完成这个数据结构的转化过程， 或者说这个数据准备过程；
总之， 这个方法会将传递来的参数组装成一个binder_transaction_data结构体对象， 然后将cmd(BC_TRANSACTION)和这个结构体对象tr都写入IPCThreadState的属性mOut中。 -
接着往下看， 这个
waitForResponse()就是跟binder驱动交互，和通信协议的， 这个方法主要调用了talkWithDriver方法， 与Binder驱动进行数据交互， 并一直等待Binder驱动的响应，接收服务端的返回结果；
函数中， 首先判断一下传进来transact()的flags， 如果是TH_ONE_WAY， 就不用等回复了，两个相关参数都传NULL； （waitForResponse(NULL,NULL)） 如果不是TH_ONE_WAY， 就需要有一个reply来接收回复， 调用时有传进来reply，则用调用传进来的reply， 没有传进来的，则临时创建一个Parcel来充当reply；

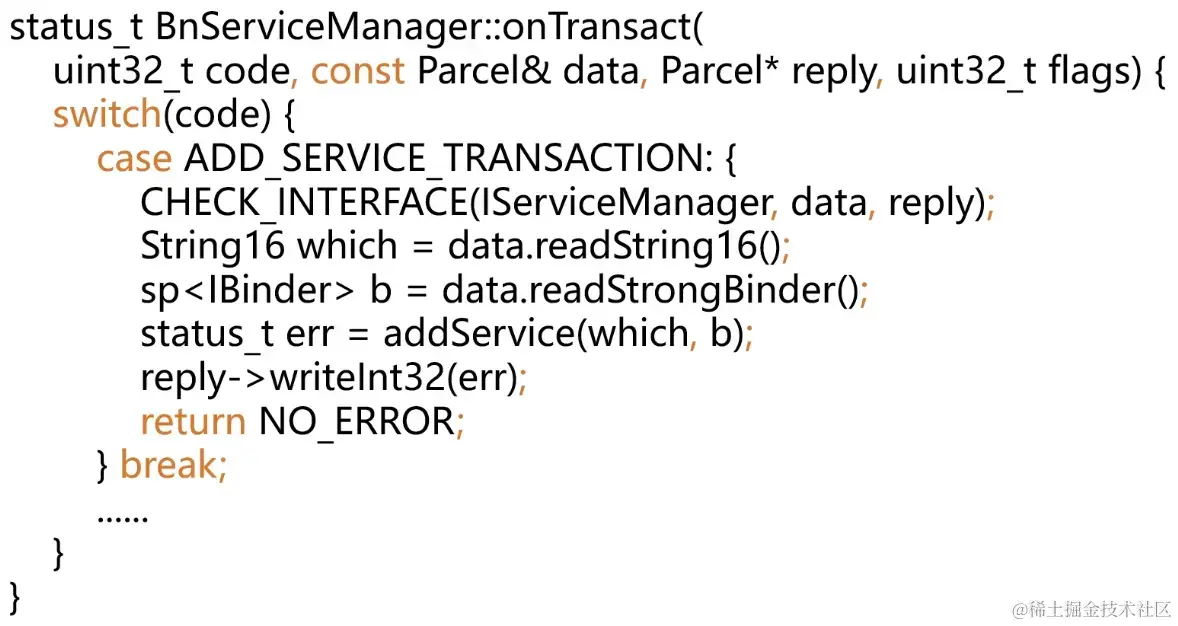

####接着看请求在Server端是怎么处理的
- 以上就是
ServiceManager的Server端主要代码； - binder的Server端处理请求都是在onTransact()里边；
swich(code)找到ADD_SERVICE_TRANSACTION这个case， 然后从Pacel里面， 把系统服务的binder读出来（data.readStrongBinder();）， 读出来的是 根据binder引用对应的handle值封装的一个BinderProxy对象；- 接着调用本地的
addService函数， 把刚刚取出来的系统服务binder存好；- 上面讨论过了，
addService()的作用是 保存诸多数据到Parcel中， 包括Service系统服务的binder对象也写到Parcel实例data中；
data.readStrongBinder();读出来的是 系统服务的一个BinderProxy对象， 而Binder和BinderProxy是IBinder的子类， 这里向上转型成IBinder对象（sp<IBinder> b）； 然后调用本地的addService函数，存好数据；
- 上面讨论过了，
- 存好数据之后，
往
reply中写一个返回值；
在Server端注册就差不多是这样了； 至于Client端从ServcieManager获取系统服务的原理跟这个差不多；

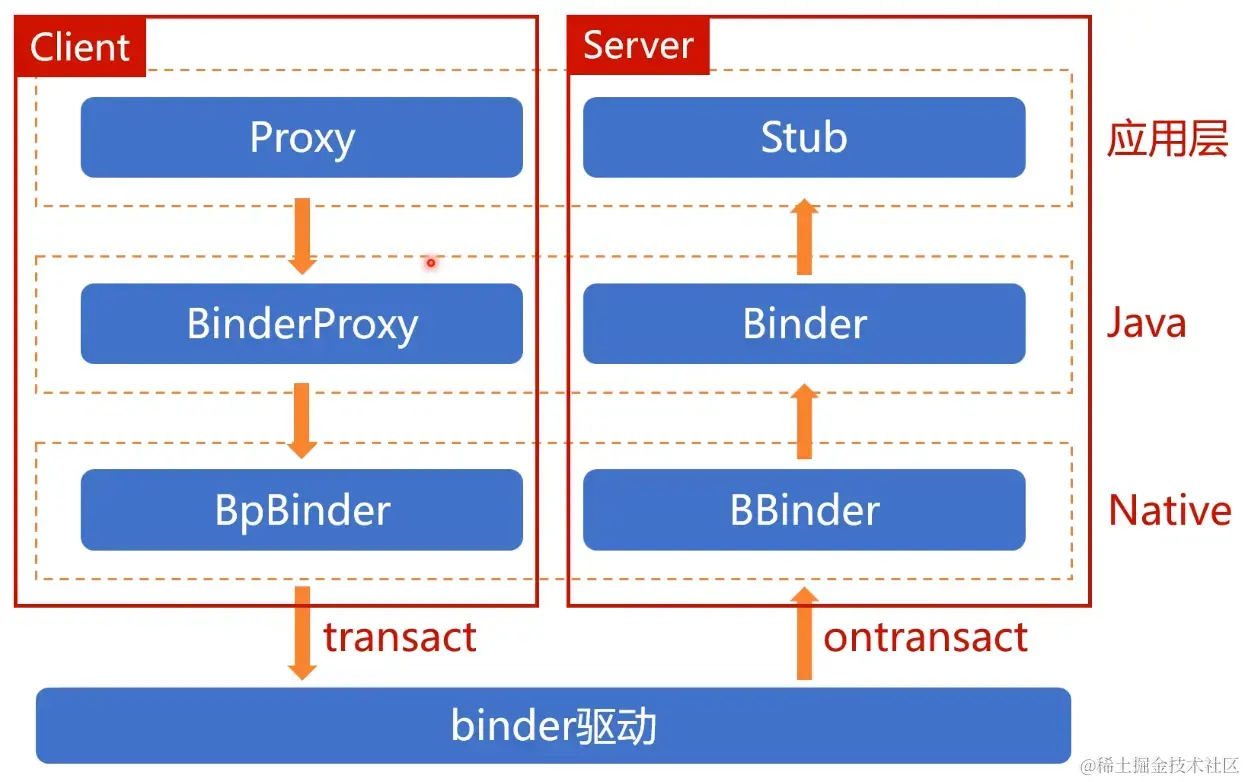

###Binder通信的分层架构图
通过这个架构图我们回顾一下刚刚讨论的知识点：
这个图我们可以分成几个维度来看，
-
首先有三个角色，
Client、Server、Binder驱动 -
从分层的角度，又可以分成
应用层、Framework层（Java层 + Native层）、驱动层 -
从Binder对象的角度看， 可以分成两端，
代理端（Proxy、BinderProxy、BpBinder）；实体端（Stub、Binder、BBinder）； -
从
Client端开始看， 当我们拿到一个Binder对象的Proxy的时候， 我们要发起IPC调用了; 这个调用其实就是把请求往下 丢给了BinderProxy; 请求继续往下走，又会丢到Native层的Proxy--BpBinder对象; 然后这个BpBinder对象，又会把请求 转交给IPCThreadState， 通过IPCThreadState的transact函数， 发送请求到Binder驱动; -
接着驱动再转发，发到Server进程； 然后在Server进程的Binder线程里边， 就会处理、执行到
onTransact()函数， 再一层层往上，传到应用层； -
所以我们看这个分层， 其实跟网络里边传输的分层（计网四层、五层、七层协议等）有点像；
Binder和BinderProxy是IBinder的子类；
