#原理解析

  • 这里要分析的对象就是MotionEvent，即点击事件； 点击事件的事件分发，本质是对MotionEvent事件的分发过程， 即， 当一个MotionEvent产生了以后， 系统需要把这个事件传递给一个具体的View， 而这个传递的过程就是分发过程。

#分发与拦截

  • 点击事件的分发过程由三个重要方法共同完成：dispatchTouchEvent、onInterceptTouchEvent和onTouchEvent。

####public boolean dispatchTouchEvent(MotionEvent ev)

  • 用来进行事件的分发传递。
  • 如果事件能够传递给当前View，那么此方法一定会被调用，
  • 返回值是boolean类型， 返回结果受当前View的onTouchEvent 和下级View的dispatchTouchEvent方法的影响;
  • 表示是否消耗当前事件。

####public boolean onInterceptTouchEvent(MotionEvent event)

  • 在dispatchTouchEvent()内部调用，用来判断是否拦截某个事件；
  • 如果当前View拦截了某个事件，那么在同一个事件序列当中， 此方法不会被再次调用，
  • 返回结果表示是否拦截当前事件。
  • 该方法只在ViewGroup中有，View（不包含 ViewGroup）是没有的。
  • 一旦拦截， 则执行ViewGroup的onTouchEvent， 在ViewGroup中处理事件，而不接着分发给View。
  • 且只调用一次，所以后面的事件都会交给ViewGroup处理。

####public boolean onTouchEvent(MotionEvent event)

  • 同样在dispatchTouchEvent方法中调用，用来处理点击事件；

  • 返回结果表示是否消耗当前事件，

  • 如果不消耗，则在同一个事件序列中， 当前View无法再次接收到事件。

  • 上述三个方法的区别与关系，可以用如下伪代码表示：

    public boolean dispatchTouchEvent(MotionEvent ev) {
        boolean consume = false;
        if (onInterceptTouchEvent(ev)) {
                consume = onTouchEvent(ev);
        } else {
                consume = child.dispatchTouchEvent(ev);
        }
        return consume;
    }
  • 通过以上伪代码，可以大致了解点击事件在View层的传递规则：

    • 对于一个根ViewGroup来说， 点击事件产生后，首先会传递给它， 这时其dispatchTouchEvent会被调用；

    • 如果这个ViewGroup的onInterceptTouchEvent方法 返回true就表示它要拦截当前事件， 接着事件就会交给这个ViewGroup处理， 即它的onTouchEvent方法就会被调用；！！！

    • 如果这个ViewGroup的onInterceptTouchEvent方法 返回false就表示它不拦截当前事件， 这时当前事件就会继续传递给它的子元素， 接着子元素的dispatchTouchEvent方法就会被调用， 如此反复直到事件被最终处理。

  • 即， 接收到事件 --> 分发 --> 是否拦截 --> 拦截则就地处理【ViewGroup/View：调用自身onTouch()-->onTouchEvent() -->performClick() --> onClick()】！！！， 否则继续往下传！

这里可以看一下文末的两篇博客！

#事件处理

  • 当一个View需要处理事件时， 如果它设置了OnTouchListener， 则OnTouchListener中的onTouch方法会被回调；

  • 这时事件如何处理还要看onTouch的返回值，

    • 如果返回false，【事件不消费，继续往下传递】 则当前View的onTouchEvent方法会被调用， 接着是performClick() --> onClick()被调用； 然后 它的父容器的onTouchEvent将会被调用， 依此类推。
      【注意这里跟onInterceptTouchEvent不一样， onInterceptTouchEvent仅在ViewGroup级， true表拦截处理，调用ViewGroup自身的onTouch()-->onTouchEvent()， onTouch在View级时候， false表继续流程，调用View自身的onTouchEvent()】

    • 如果返回true，【事件被消费】 那么onTouchEvent方法将不会被调用。

  • 由此可见， 给View设置的OnTouchListener，其优先级比onTouchEvent要高。 在onTouchEvent方法中， 如果当前设置的有OnClickListener，那么它的onClick方法会被调用。 而常用的OnClickListener，其优先级最低，即处于事件传递的尾端。

优先级：onTouch()-->onTouchEvent() -->performClick() --> onClick()
以上是事件处理方法的优先级顺序，按照这个顺序， 只要排在前面的事件方法返回true，消耗处理了点击事件了， 点击事件便就地结束，不再下发， 排在后面的点击事件也就不会再被调用和响应了； 【文末有实例】
另， onTouch()的实现需要实现onTouchListener； onTouchEvent()/performClick()直接在自定义View文件中重写即可； onClick()的实现需要实现onClick；

  • 当一个点击事件产生后， 其传递过程顺序：Activity -> Window -> 顶级View（上述说的表示View层中的顺序）；

  • 顶级View接收到事件后，就会按照事件分发机制去分发事件。

  • 如果一个View的onTouchEvent返回false， 那么它的父容器的onTouchEvent将会被调用， 依此类推。 【除非下往上回传到某个返回true的onTouchEvent()， 则在那里停止，否则——】

  • 如果所有的元素都不处理这个事件， 那么这个事件将会最终传递给Activity处理， 即Activity的onTouchEvent方法会被调用。

  • 形象地举个例子， 假如点击事件是一个难题， 这个难题最终被上级领导分给了一个程序员去处理（类似事件分发过程）， 结果这个程序员搞不定（onTouchEvent返回了false）， 但难题必须要解决， 那只能交给水平更高的上级解决（上级的onTouchEvent被调用）， 如果上级再搞不定，那只能交给上级的上级去解决， 就这样将难题一层层地向上抛。 【即一个从上到下（分发传递），再从下到上的过程（onTouchEvent(), 例见**事件拦截机制大概流程(Android群英传)**中的图例】

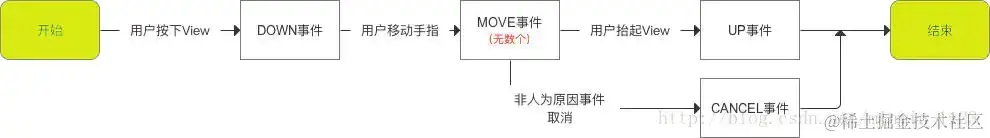

#####关于事件传递机制的一些结论（每一个点前面的短语是一个笔者自提的概况中心，便于记忆） 根据它们可以更好地理解整个传递机制： （1）【事件序列，定义】 “同一个事件序列” 的定义： 指从手指接触屏幕的那一刻起， 到手指离开屏幕的那一刻结束， 在这个过程中所产生的一系列事件， 这个事件序列以down事件开始， 中间含有数量不定的move事件， 最终以up事件结束。

（2）【处理事件，独一无二】 正常情况下，一个事件序列只能被一个View拦截且消耗！！！ 这一条的原因可以参考（3）， 因为一旦一个元素拦截了某此事件， 那么同一个事件序列内的所有事件都会直接交给它处理！！！ 因此同一个事件序列中的事件不能分别由两个View同时处理！！！ 除非， 将本该由某个View自己处理的事件 通过onTouchEvent强行传递给其他View处理。
（3）【事件序列，从一而终】 某个View一旦决定拦截，则这一个事件序列都只能由它来处理 （如果事件序列能够传递给它的话）， 并且它的onInterceptTouchEvent不会再被调用！！！ 当一个View决定拦截一个事件后， 那么系统会把同一个事件序列内的其他方法都直接交给它来处理， 因此 就不用再调用这个View的onInterceptTouchEvent去询问它是否要拦截了。
（4）【短期失信】 某个View一旦开始处理事件， 如果它不消耗ACTION_DOWN事件（onTouchEvent返回了false）， 那么同一事件序列中的其他事件都不会再交给它来处理， 【即，View放弃处理ACTION_DOWN，便放弃了整个事件序列！！!】 并且事件将重新交由它的父元素去处理， 即父元素的onTouchEvent会被调用。【事件向上“回传”】 即， 事件一旦交给一个View处理，那么它就必须消耗掉！！！ 否则同一事件序列中剩下的事件就不再交给它来处理了！！！ 好比上级交给程序员一件事，如果这件事没有处理好， 短期内上级就不敢再把事情交给这个程序员做。
（5）【余粮上缴】 如果View不消耗除ACTION_DOWN以外的其他事件， 那么这个点击事件会消失， 此时父元素的onTouchEvent并不会被调用， 并且当前View可以持续收到后续的事件， 最终这些消失的点击事件会传递给Activity处理。
（6）ViewGroup默认不拦截任何事件。 Android源码中 ViewGroup的onInterceptTouch-Event方法默认返回false。
（7）View没有onInterceptTouchEvent方法，一旦有点击事件传递给它，那么它的onTouchEvent方法就会被调用。
（8）View的onTouchEvent默认都会消耗事件（返回true）！！！！！！！ 除非它是不可点击的（clickable 和longClickable同时为false）。 View的longClickable属性默认都为false， clickable属性要分情况， 比如Button的clickable属性默认为true， 而TextView的clickable属性默认为false。
（9）【enable无用，clickable居上】 View的enable属性不影响onTouchEvent的默认返回值。哪怕一个View是disable状态的！！！！！ 只要它的clickable或者longClickable有一个为true， 那么它的onTouchEvent就返回true！！！
（10）onClick会发生的前提是当前View是可点击的，并且它收到了down和up的事件。
（11）【由外而内；以下犯上】 事件传递过程是由外向内的， 即事件总是先传递给父元素，然后再由父元素分发给子View， 通过requestDisallowInterceptTouchEvent方法可以在子元素中干预父元素的事件分发过程，但是ACTION_DOWN事件除外。

稍微复习一下： 事件方法的优先级：onTouch()-->onTouchEvent() -->performClick() --> onClick()
以上是事件处理方法的优先级顺序，按照这个顺序， 只要排在前面的事件方法返回true，消耗处理了点击事件了， 点击事件便就地结束，不再下发， 排在后面的点击事件也就不会再被调用和响应了；
下面是关于事件优先级的一个实例：

public class DragView3 extends View implements View.OnClickListener {

    private int lastX;
    private int lastY;

    public DragView3(Context context) {
        super(context);
        ininView();
    }

    public DragView3(Context context, AttributeSet attrs) {
        super(context, attrs);
        ininView();
    }

    public DragView3(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        ininView();
    }

    private void ininView() {
        setBackgroundColor(Color.BLUE);
        this.setOnClickListener(this);//测试onTouchEvent与onClick的优先级！！
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        int x = (int) event.getX();
        int y = (int) event.getY();
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                // 记录触摸点坐标
                lastX = (int) event.getX();
                lastY = (int) event.getY();
                break;
            case MotionEvent.ACTION_MOVE:
                // 计算偏移量
                int offsetX = x - lastX;
                int offsetY = y - lastY;

                ViewGroup.MarginLayoutParams layoutParams = (ViewGroup.MarginLayoutParams) getLayoutParams();
//                LinearLayout.LayoutParams layoutParams = (LinearLayout.LayoutParams) getLayoutParams();
                layoutParams.leftMargin = getLeft() + offsetX;
                layoutParams.topMargin = getTop() + offsetY;
                setLayoutParams(layoutParams);
                break;
        }
        return true;
    }

    //测试onTouchEvent与onClick的优先级！！
    @Override
    public void onClick(View v) {
        setBackgroundColor(Color.RED);
    }
}
  • 如上代码，

    • 给自定义View配置了onClick监听器， 如果onClick能响应，点击View之后会从蓝色变成红色， 但是运行之后我们发现并没有变色，即onClick没有被调用； View响应的只是onTouchEvent中的滑动逻辑而已。（下面图一）

    • 这是因为onTouchEvent返回true，把事件消耗掉了！！ 于是事件在onTouchEvent中处理结束，不再往下传，传不到onClick那里！！！

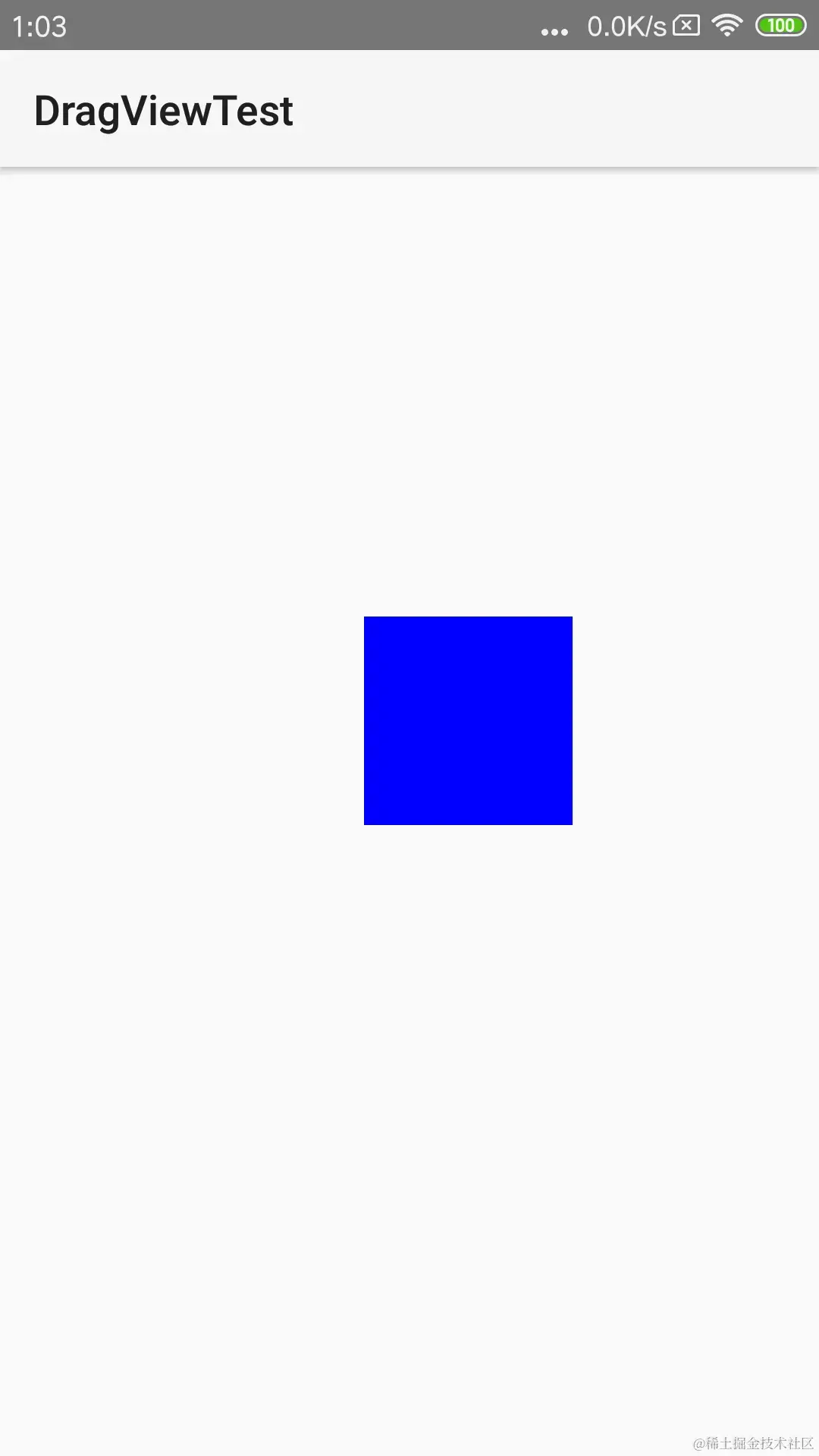

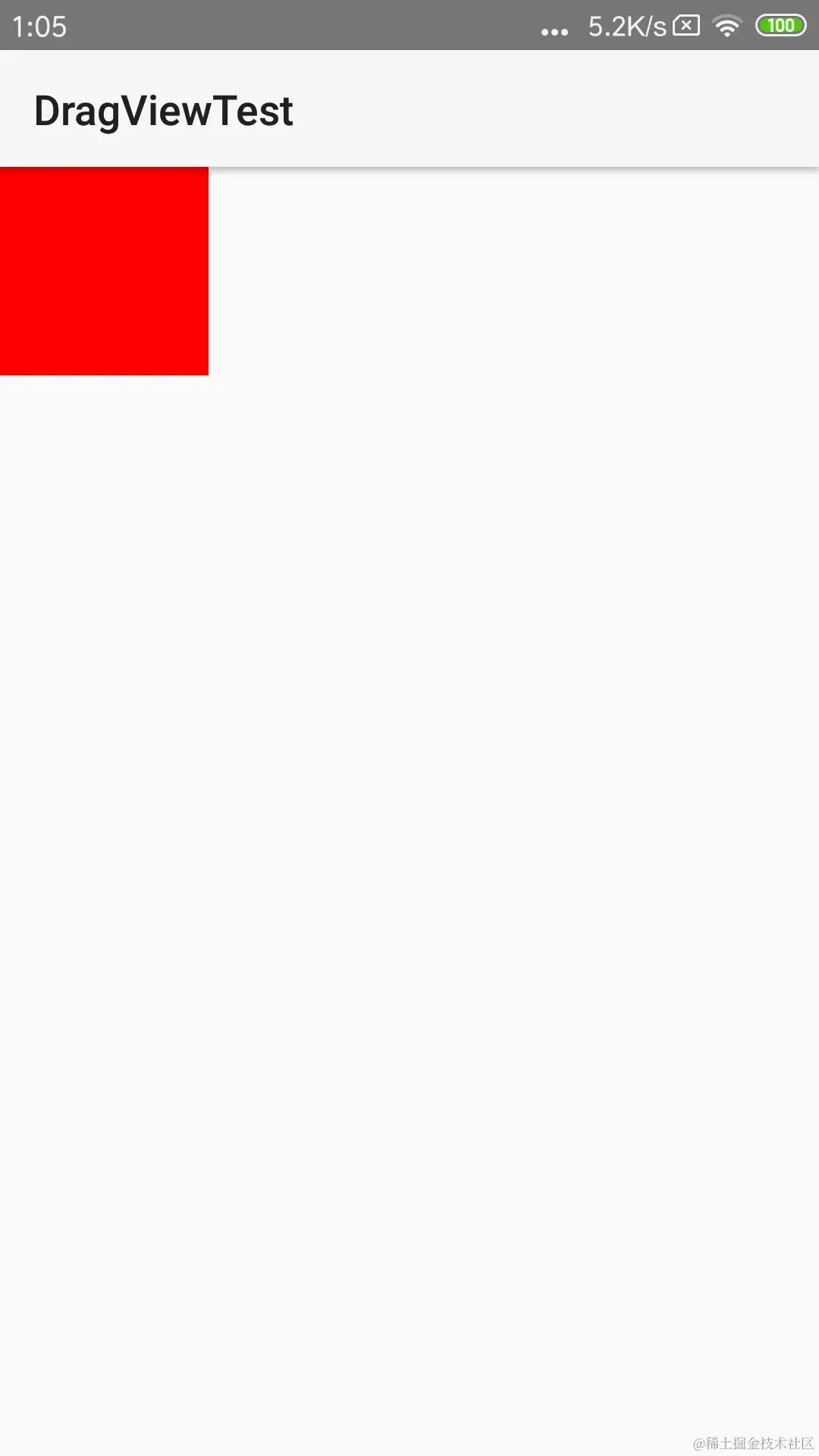

    • 如果， 将以上代码中的onTouchEvent注释掉， 使之默认返回false，不消耗事件，这时onClick则会响应！ 那么再次运行程序，可以发现点击View之后， View从蓝色变成红色！！！（下面图二）

  • 由此，事件处理方法的优先级不言而喻！ 图一图二

#小结

  1. 三个关键方法：dispatchTouchEvent、onInterceptTouchEvent和onTouchEvent；分别的作用和关系；
  2. 分发与拦截，是一个依据分发顺序的从上往下的过程！！！！！ 逻辑骨架就是， 接收到事件 --> 分发 --> 是否拦截 --> 拦截则就地处理【ViewGroup/View：调用自身onTouch()-->onTouchEvent() -->performClick() --> onClick()】！！！， 否则继续往下传，传到最下层的View为止，接着进入处理过程！ 分发的顺序是Activity -> Window(PhoneWindow) -> DecorView -> 顶级View（上述说的表示View层中的顺序） -> ViewGroup -> View； 这里可以看一下文末的两篇博客！
  3. 事件的处理则是分发的“回溯”，！！！！！ 顺序与分发相反，是一个从下到上的过程， 从最下层的View开始到最上层（即Activity）， 如果所有元素都不消耗这个事件，事件最终就传回Activity； 消耗指onTouch、onTouchEvent、onClick等；









#源码分析

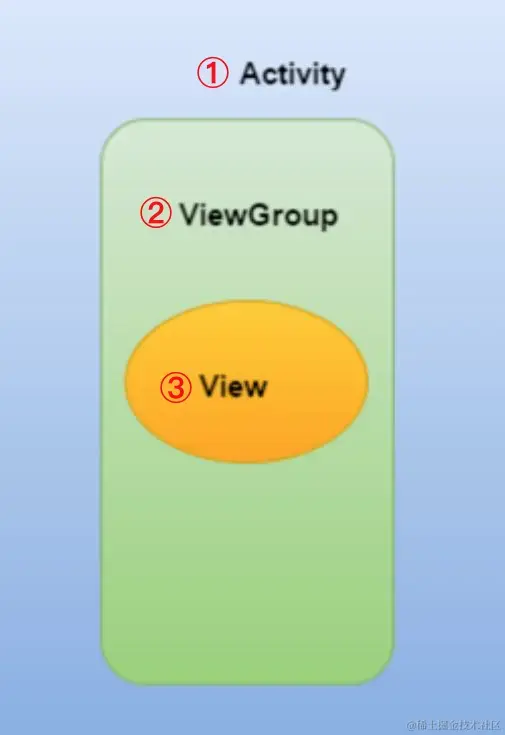

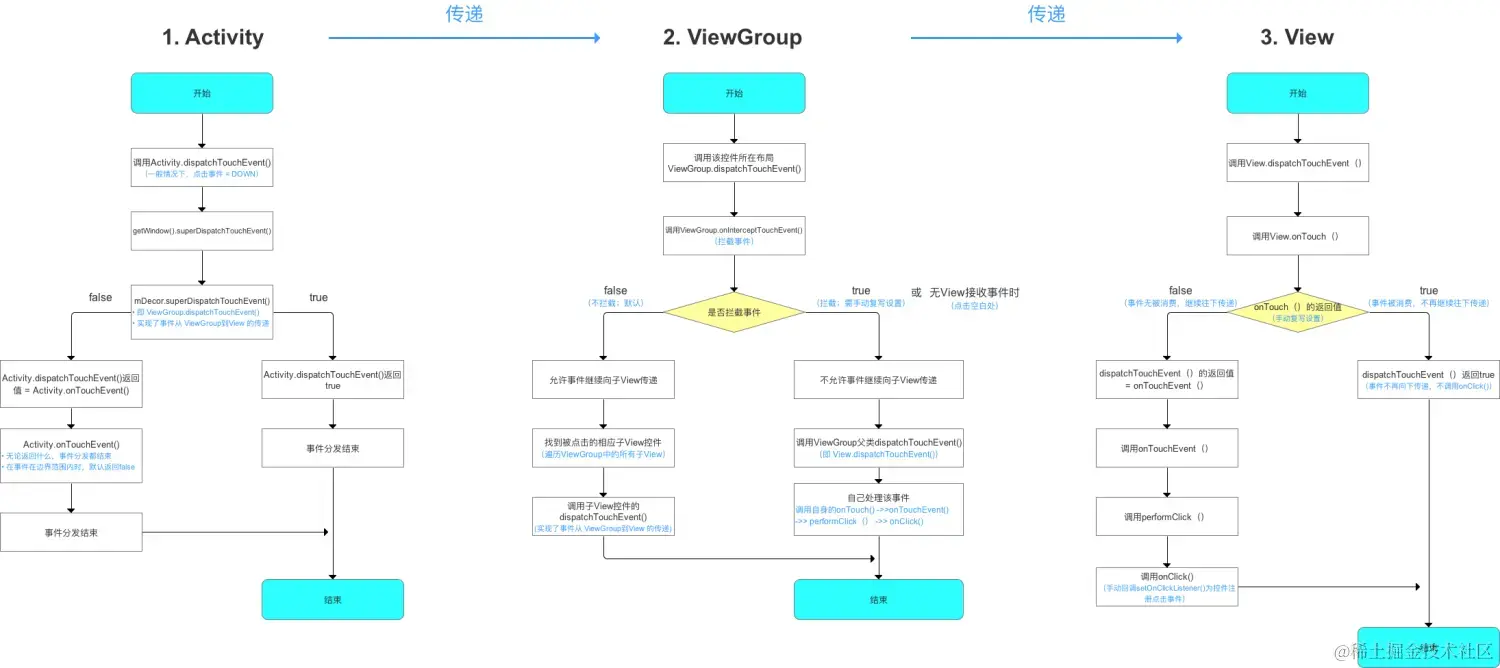

  • 上面说了， Android事件分发流程： Activity -> ViewGroup -> View；
  • 所以，想充分理解Android分发机制，本质上是要理解：
  1. Activity对点击事件的分发过程
  2. ViewGroup对点击事件的分发过程
  3. View对点击事件的分发过程

##Activity对点击事件的分发过程

  • 点击事件用MotionEvent来表示， 当一个点击操作发生时，事件最先传递给当前Activity， 由Activity的dispatchTouchEvent来进行事件派发， 具体的工作是由Activity内部的Window来完成的！！！！！！！！

  • Window会将事件传递给decor view， decor view一般就是当前界面的底层容器（即setContentView所设置的View的父容器）， 通过Activity.getWindow.getDecorView()可以获得。

  • 先从Activity的dispatchTouchEvent开始，源码：

    public boolean dispatchTouchEvent(MotionEvent ev) {
        if (ev.getAction() == MotionEvent.ACTION_DOWN) {
            onUserInteraction();
        }
        if (getWindow().superDispatchTouchEvent(ev)) {
            return true;
        }
        return onTouchEvent(ev);
    }

如上， 首先事件开始交给Activity所附属的Window进行分发，如果返回true， 整个事件循环就结束了：

if (getWindow().superDispatchTouchEvent(ev)) {
            return true;
        }

返回false意味着事件没有元素处理， 所有View的onTouchEvent都返回了false， 那么Activity的onTouchEvent就会被调用。

return onTouchEvent(ev);

  • 接下来看Window是如何将事件传递给ViewGroup的； Window是个抽象类！！！ 而Window的superDispatchTouchEvent方法也是个抽象方法！！！ 因此我们必须找到Window的实现类才行。源码： public abstract boolean superDispatchTouchEvent(MotionEvent event);

  • Window的实现类其实是PhoneWindow， 这一点从Window的源码中有这么一段话：

Abstract base class for a top-level window look and behavior policy.
An instance of this class should be used as the top-level view added to
the window manager. It provides standard UI policies such as a background, title area,
default key processing, etc.
The only existing implementation of this abstract class is android. policy.
PhoneWindow,which you should instantiate when needing a Window.
Eventually that class will be refactored and a factory method added for creating
Window instances without knowing about a particular implementation.

  • 大概是说，

    • Window类可以控制顶级View的外观和行为策略！！！
    • 它的唯一实现位于android.policy.PhoneWindow中！！！
    • 当你要实例化这个Window类的时候， 你并不知道它的细节，因为这个类会被重构， 只有一个工厂方法可以使用。

  • 所以可以看下android.policy.PhoneWindow， 尽管实例化的时候此类会被重构，仅是重构而已，功能是类似的。

  • 由于Window的唯一实现是PhoneWindow， 接下来看PhoneWindow是如何处理点击事件的，PhoneWindow.superDispatchTouchEvent源码：

    public boolean superDispatchTouchEvent(MotionEvent event) {
        return mDecor.superDispatchTouchEvent(event);
    }

  • 可以清楚看到， PhoneWindow将事件直接传递给了DecorView！！！！！！！！！！

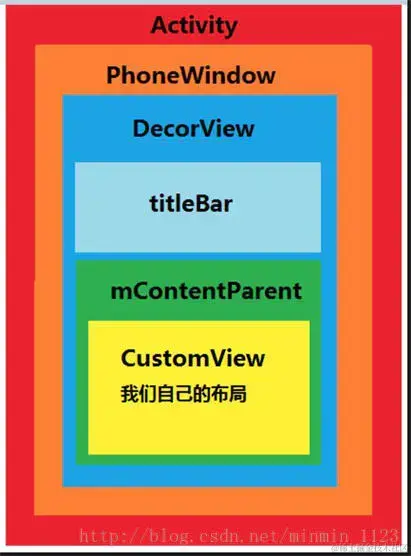

  • DecorView是什么：

private final class DecorView extends FrameLayout implements RootViewSurfaceTaker
    // This is the top-level view of the window,containing the window decor.

    private DecorView mDecor;
    @Override
public final View getDecorView() {
        if (mDecor == null) {
                installDecor();
        }
        return mDecor;
    }

  • 通过((ViewGroup)getWindow().getDecorView().findViewById(android.R.id.content)).getChildAt(0)可以获取Activity所设置的View！！！！！！！！ 这个mDecor就是getWindow().getDecorView()返回的View！！！ 而通过setContentView设置的View是它(DecorView mDecor)的一个子View【所谓顶级View】！！！

  • 至此，事件传递到了DecorView这儿， 由于DecorView继承自FrameLayout且是父View， 所以最终事件会传递给View！！！ 从而应用能响应点击事件！！

  • 从这里开始， 事件已经传递到顶级View了， 即 在Activity中通过setContentView所设置的View， 另外顶级View也叫根View， 顶级View一般都是ViewGroup。

##顶级View对点击事件的分发过程

  • 点击事件达到顶级View（一般是一个ViewGroup）以后， 会调用ViewGroup的dispatchTouchEvent方法， 然后, 如果顶级ViewGroup拦截事件即onInterceptTouchEvent返回true， 则事件由ViewGroup处理， 如果ViewGroup的mOnTouchListener被设置则onTouch会被调用， 否则onTouchEvent会被调用。 如果都提供的话，onTouch会屏蔽掉onTouchEvent。

  • 在onTouchEvent中，如果设置了mOnClickListener，则onClick会被调用！！！！！！！！！ 如果顶级ViewGroup不拦截事件， 则事件会传递给它所在的点击事件链上的子View， 这时子View的dispatchTouchEvent会被调用。 到此，事件已经从顶级View传递给了下一层View，接下来的传递过程和顶级View是一致的，如此循环，完成整个事件的分发。

以上是对原理部分的回顾； 下面开始顶级View的源码分析；

  • ViewGroup对点击事件的分发过程， 其主要实现在ViewGroup的dispatchTouch-Event方法中， 这个方法比较长，这里分段说明。

首先下面一段，描述当前View是否拦截点击事情这个逻辑。

    // Check for interception.
    final boolean intercepted;
    if (actionMasked == MotionEvent.ACTION_DOWN || mFirstTouchTarget != null) {
        final boolean disallowIntercept = (mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0;
        if (!disallowIntercept) {
                intercepted = onInterceptTouchEvent(ev);
                ev.setAction(action); // restore action in case it was changed
        } else {
                intercepted = false;
        }
    } else {
        // There are no touch targets and this action is not an initial down
        // so this view group continues to intercept touches.
        intercepted = true;
    }
  • 如上，

    • ViewGroup在如下两种情况下会判断是否要拦截当前事件： 事件类型为ACTION_DOWN或者mFirstTouchTarget != null。 ACTION_DOWN事件好理解，那么mFirstTouchTarget != null是什么？

    • 这个从后面的代码逻辑可以看出来， 当事件由ViewGroup的子元素成功处理时， mFirstTouchTarget会被赋值并指向子元素【于是 != null】， 换种方式来说， 当ViewGroup【不拦截事件并将事件交由子元素处理时 mFirstTouchTarget != null】。 反过来， 一旦事件由当前ViewGroup拦截时， mFirstTouchTarget != null就不成立。

    • 那么当ACTION_MOVE和ACTION_UP事件到来时，由于(actionMasked == MotionEvent. ACTION_DOWN || mFirstTouchTarget != null)这个条件为false，将导致ViewGroup的onInterceptTouchEvent不会再被调用，并且同一序列中的其他事件都会默认交给它处理。 当然，这里有一种特殊情况，那就是FLAG_DISALLOW_INTERCEPT标记位，这个标记位是通过requestDisallowInterceptTouchEvent方法来设置的，一般用于子View中。FLAG_DISALLOW_INTERCEPT一旦设置后，ViewGroup将无法拦截除了ACTION_DOWN以外的其他点击事件。为什么说是除了ACTION_DOWN以外的其他事件呢？这是因为ViewGroup在分发事件时，如果是ACTION_DOWN就会重置FLAG_DISALLOW_INTERCEPT这个标记位，将导致子View中设置的这个标记位无效。因此，当面对ACTION_DOWN事件时，ViewGroup总是会调用自己的onInterceptTouchEvent方法来询问自己是否要拦截事件，这一点从源码中也可以看出来。在下面的代码中，ViewGroup会在ACTION_DOWN事件到来时做重置状态的操作，而在resetTouchState方法中会对FLAG_DISALLOW_INTERCEPT进行重置，因此子View调用request-DisallowInterceptTouchEvent方法并不能影响ViewGroup对ACTION_DOWN事件的处理。

...
