2. 渲染管线`Rendering Pipeline`

看到很多资料教程一上来就会解释什么是渲染管线，说实话云里雾里的，因为里面有很多专业名词。不过经过前面的学习，加上中间遇到的困难查询资料的过程中，或多或少都接触到了一部分。现在回头看会好理解很多。

渲染管线，或者叫它渲染流水线更直观。

大的流程阶段有三个：

graph LR
id1[应用阶段] --> id2[几何阶段] --> id3[光栅化阶段]
style id1 fill:#a2c2f3,stroke:#666
style id2 fill:#acf0a2,stroke:#666
style id3 fill:#f1c27b,stroke:#666

3. 可编程渲染管线和固定渲染管线

在解释上面三个阶段之前，先了解一下可编程/固定渲染管线。参考

固定渲染管线：或者称之为配置渲染，之前我们渲染纹理无非就是配置几个固定的参数，如果想要自定义渲染方式就不行

可编程渲染管线：全部由程序控制渲染，在这里面多了一些着色器如：曲面细分着色器、几何着色器

之前的学习，或者说webgl中都是固定渲染管线。

4. 应用阶段

应用阶段主要适是和CPU有关系，简单的来说，就是在调用gl.drawxx()之前的一系列设置。

flowchart LR
id[准备场景数据] --> id1[设置渲染状态]-->id3["调用Draw Call</br>将图元信息放入显存"]

classDef default fill:#a2c2f3,stroke:#666;

4.1. 准备场景数据

就是我们之前设置的什么顶点数据、变换矩阵等等，这些就是即将传递给gpu的图元数据。

4.2. 设置渲染状态

比如之前我们设置gl.BLEND、gl.blendFunc设置混合模式就是设置了一种渲染状态，还有开关深度检测等等。

4.3. 调用绘制函数

当我们调用绘制函数后，cpu会将内存中的图元信息写入显存，并调用Draw Call告诉显卡可以渲染了。每次修改了场景数据和渲染状态就需要重新Draw Call一次。

但是显卡渲染速度比cpu命令调用速度快很多，所以cpu和显卡之间有一个缓存区，来缓存命令。

flowchart LR
cpu[CPU]
commands["<p style='font-weight: bold'>命令缓冲区</p>渲染命令1</br>改变渲染状态</br>渲染命令2</br>"]
gpu[GPU]

cpu --存入一个命令--> commands --执行一个命令--> gpu
classDef default fill:#a2c2f3,stroke:#666;

如果不停的往缓冲区新增命令，这个过程将非常耗时。解决办法就是尽可能得一次性绘制多的图元，这种操作称之为批处理。

5. 几何阶段

这个阶段就是顶点着色器的主要舞台了。处理图元的位置信息，怎么映射等。

flowchart LR

s["显存中的图元"]-.->id["顶点着色器"] --> id2["曲面细分着色器"]--> id5["几何着色器"]-->id1[投影]-->id3[裁剪]-->id4[屏幕映射]

classDef default fill:#acf0a2,stroke:#666;

这里的曲面细分着色器和几何着色器在webgl中是没有的，这两个着色器主要是在可编程渲染管线中使用。

5.1. 顶点着色器

这里主要就是进一些顶点坐标的变换操作。

顶点着色器是完全可编程的，完全由我们编写。但是在顶点着色器中，我们不能创建或者删除顶点，而且也不能获取到顶点之间的关系。因为这样可以保证顶点处理的速度，因为不需要考虑关系和增删。

5.2. 投影

投影剪裁可以复习一下WebGL学习（十一）w分量以及坐标系。

通过设置投影矩阵，在顶点着色器中对每个顶点做处理，将他们放入投影空间中。

5.3. 剪裁

裁剪做的事情就比较多了，可以再细分。具体内容也可以参考WebGL学习（十一）w分量以及坐标系。

flowchart LR

s["放入投影空间的顶点"]-.->id["裁剪（超出投影空间的点，去除w=0的点）"] --> id2["放入NDC（使用透视除法除以w）"]

classDef default fill:#acf0a2,stroke:#666;

5.4. 屏幕映射

经过上面的处理，正确的顶点x,y,z已经有了，但是屏幕像素不是固定有的1920x1080有的2560×1440，所以需要根据上一部归一化的坐标计算出屏幕的坐标。

注意此时顶点仍然包含z值，对于二维的屏幕来说并不需要，但是对于计算与相机的远近还是需要的。

6. 光栅化阶段

有了正确的坐标点，剩下的就是怎么显示到像素点上。

flowchart LR
id[顶点信息] -.-> id1["图元装配（三角设置）"]-->id2["三角遍历"]-->id3["片元着色器"]-->id4["逐片元操作"]-.->显示器显示

classDef default fill:#f1c27b,stroke:#666;

6.1. 图元装配

根据应用阶段设置的绘制状态，在这个阶段会将顶点按照一定规则组装成面、线或者一个点。一般来说会用三角形划分整个顶点区域，所以这一步也会被称为三角设置。

此时顶点之间的关联信息会被写入图元信息中。

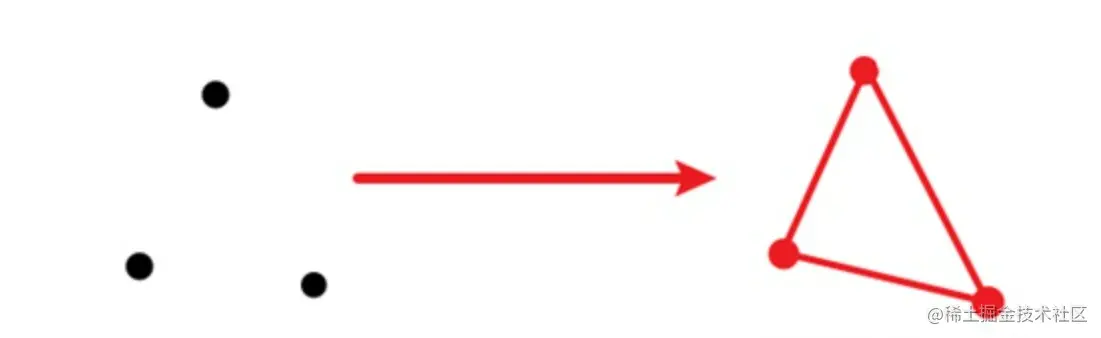

就像这样把顶点连线（实际上并没有真的连线）

6.2. 三角遍历

有了边界信息，现在就可以填充片元（fragment）了，片元不等于像素，片元包含更多的信息方便渲染。

但是有可能一个像素只有一部分被包含，这个时候会有一些策略来判定该不该划入这个像素，常见的有这些策略：

Standard Rasterization（中心点被覆盖即被划入片元）
Outer-conservative Rasterization（只要被覆盖了，哪怕只有一点也被划入片元）
Inner-conservative Rasterization（完全被覆盖才会被划入片元）

经过划分处理之后，边界会变得不平滑，这时候需要使用抗锯齿具体就不展开了，作用就是平滑边缘。

除了生成片元，还有一个操作就是进行插值计算，在之前的笔记中也提到过插值计算，只不过是计算的颜色。实际上插值计算可以用于位置、颜色、法线、纹理等。

插值计算的属性对于渲染的效果有很大的影响，比如颜色插值可以实现平滑的着色效果，法线插值可以实现光照和阴影的效果，纹理坐标插值可以实现纹理映射的效果，深度插值可以实现深度测试和隐藏面消除的效果等。

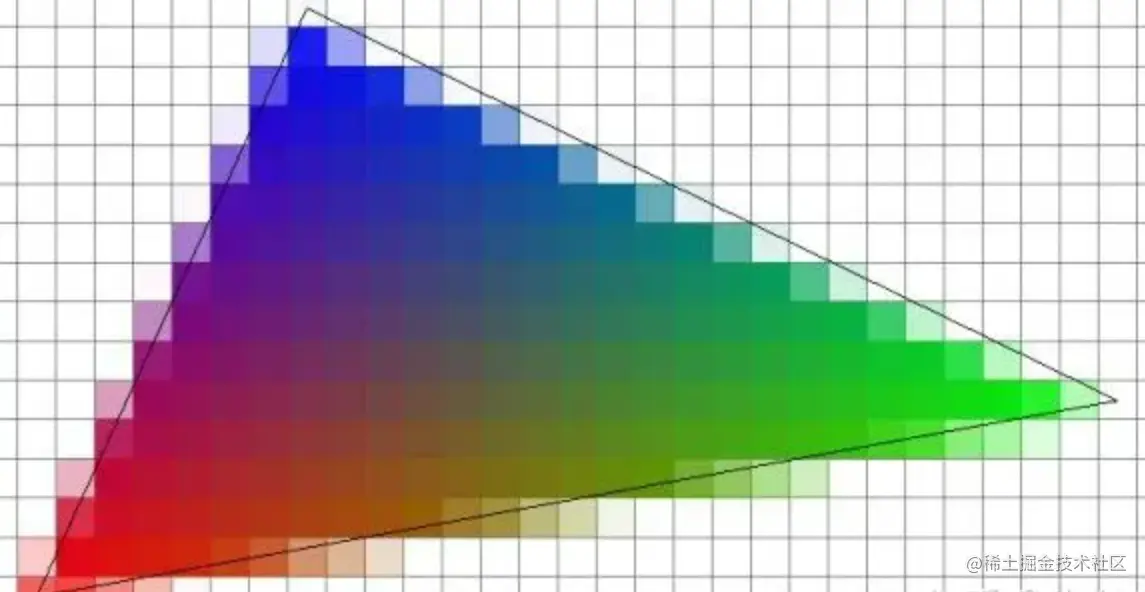

覆盖区域里面有许多个片元（fragment），每个片元包含一个像素，但是一个像素可能对应多个片元（可由多个采样点进行平滑处理）

6.3. 片元着色器（像素着色器）

上一步的片元还不是可以显示的像素，这一步就是根据片元信息，计算颜色。

这一步是可完全编程的，程序可以决定某个像素应该是什么颜色，对于纹理也是一样的。

不过要注意的是，在片元着色器里只能对单个片元操作，无法影响其他片元。

6.4. 逐片元操作

这是最后一步，马上就要显示到屏幕上了。但是在把片元转化成像素显示还需要走几个步骤：

flowchart LR
id[片元] -.-> id1[测试]-->id2[混合]-->id3[颜色缓冲区]-.->显示器显示
classDef default fill:#f1c27b,stroke:#666;

6.4.1 测试

简单的说，测试就是根据某些规则判断哪些片元该舍去。测试步骤还可以分为下面几个：

flowchart LR
i["所有者测试（PixelOwnershipTest）"]-->id["裁剪测试（Scissor Test）"] --> id1["透明度测试（Alpha Test）"]-->id2["模板测试（Stencil Test）"]-->id3["深度测试（Depth Test）"]
classDef default fill:#f1c27b,stroke:#666;

这些过程都是可以编程配置的，也就是都可以开启或者关闭，还能配置如何测试。以便实现各种效果。

所有者测试主要是剔除不属于当前程序的像素运算。

6.4.1.1. 剪裁测试

// 开启裁剪测试
gl.enable(gl.SCISSOR_TEST)
// 设置裁剪窗口
// 裁剪窗口原点在左下角
// 长宽的范围是0到canvas的width、height属性
gl.scissor(300, 300, 600, 600)

原本是一个1200*1200的图：

根据上面的代码，将在画面中心创建一个600*600的裁剪窗口：

6.4.1.2. 透明度测试

webgl没有专门的透明度测试，在透明度测试中，允许程序员对片元的透明度值进行检测，仅仅允许透明度值达到设置的阈值后才可以会绘制。

实现的效果就是绘制透明物体。

6.4.1.3. 模板测试

参考参考2 glStencilFunc规范

模板测试教程上的解释有点抽象，我们来举例子解释，假如要实现一个描绘物体轮廓的功能。

在没有学习模板测试之前，你可能有很多方案，但是沿着物体表面重新定义一堆顶点并绘制太麻烦了，简单图像还行，复杂的几乎是不可能。

所以我们如果能有一坨橡皮泥（模板缓冲区），能将物体整个印上去，相当于做出一个模具（模板mask）。然后绘制轮廓就只需要跟着整个模具的边缘画就行了，这样就简单了许多。

来点代码换个角度解释一下（参考代码）：

// 打开模板测试功能（建立模板缓冲区）
const gl = canvas.getContext('webgl', {stencil: true})
// 开启模板测试
gl.enable(gl.STENCIL_TEST);
// 设置测试比较函数
gl.stencilFunc(
   gl.ALWAYS,    // 怎样才算通过，
   1,            // ref参考值
   0xFF,         // mask模板 默认全是1
);
// 设置知道测试结果后怎么处理模板缓冲区值
gl.stencilOp(
   gl.KEEP,     // 模板测试失败后的处理
   gl.KEEP,     // 深度测试失败后的处理
   gl.REPLACE,  // 两个都成功后的处理
);
// 正常绘制
// ....
// 这里我读取了每个像素的颜色缓冲区值，来验证模板测试的结果
const pixels = new Uint8Array(canavs.width * canavs.height * 4)
gl.readPixels(0, 0, canavs.width, canavs.height, gl.RGBA, gl.UNSIGNED_BYTE, pixels)
console.log(pixels.reduce((prev, cur, index) => {
   if(index % 4 === 0) {
      prev.push([cur])
   }else {
      prev[prev.length - 1].push(cur)
   }
   return prev
}, []))

为了方便看结果，我将canvas设置成了5x5大小，并且放大了几倍

<canvas width=5 height = 5 style="transform: scale(20) translate(10px, 10px);border: none"></canvas>

因为放大了而且分辨率低，所以看着很模糊。

看看输出结果

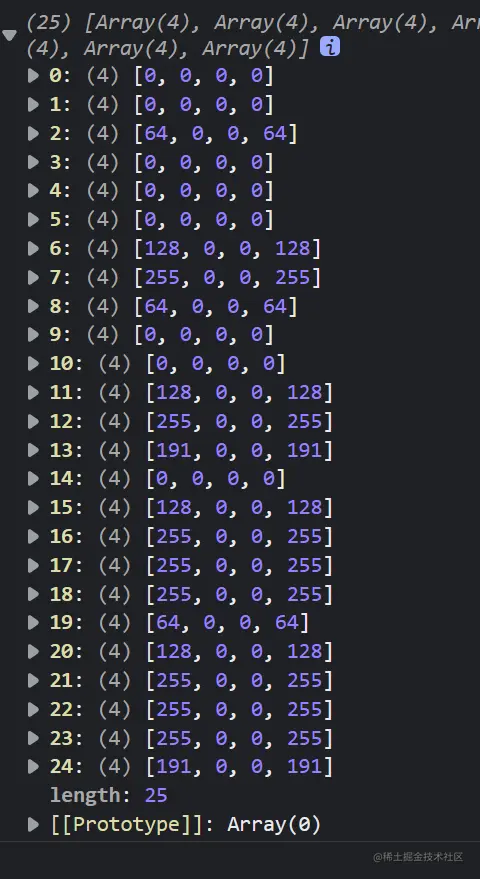

每一个元素就是一个像素点的值，总共有5*5=25个像素点。readPixels是从左下角为原点开始读取的，从左到右一行一行往上。

举个例子，最下面一行像素除了中间都是白色的，所以第三个像素值是64,0,0,64。你可能好奇为什么不是设置的(1, 0, 0, 1)转化成8位无符号整数(255, 0, 0, 255)，这是因为在颜色缓冲区里面的值已经被插值过了。

不过不影响，大概还是知道是红色，不过要淡一点。

我们分步来解释上面的过程：

1、创建了一个模板缓冲区{stencil: true}，默认情况下全是0

2、调用stencilFunc，创建了一个模板mask。并配置了比较方式gl.ALWAYS总是通过测试，参考值ref=1，模板默认值#FF。默认情况下模板缓冲区每一个值是8bit，所以使用两位16进制数。

mask（5*5）:\\\quad\\ \begin{bmatrix} 1&1&1&1&1\\ 1&1&1&1&1\\ 1&1&1&1&1\\ 1&1&1&1&1\\ 1&1&1&1&1 \end{bmatrix}

3、使用stencilOp设置了测试之后的处理。KEEP表示对应模板缓冲区的值不变，REPLACE表示使用上一步设置的ref替换原来模板缓冲区中的值

4、正常绘制

由于stencilFunc设置的ALWAYS，所以测试必定会通过。
再加上stencilOp设置的REPLACE，所以绘制区域对应模板缓冲区的值为1
参考之前输出的颜色缓冲区的值，可以写出测试之后模板缓冲区的值。比如最底下一行像素，红色三角形使用了第三个像素，值设为stencil。而配置了ALWAYS和REPLACE，所以结果就是ref=1。
修改模板缓冲区是逐片元的，所以没有操作的像素是不会修改值的，默认是0，这里为了方便看出哪些被修改了，我用x表示没有操作的地方。

模板缓冲区:\\\quad\\ \begin{bmatrix} 1&1&1&1&1\\ 1&1&1&1&1\\ \times&1&1&1&\times\\ \times&1&1&1&\times\\ \times&\times&1&\times&\times\\ \end{bmatrix}\\\quad\\

现在我要再画一个绿色的三角形，除了红色三角形绘制的地方都会被画上：

很模糊的原因主要是分辨率只有5*5，一个像素可能被多个片元拿去使用了。

但是可以看到中间让出了红色三角形的区域，如果不使用模板测试绿色三角形应该直接覆盖掉了红色：

gl.stencilFunc
   gl.EQUAL,     // 相等才通过测试  (ref & mask == 对应模板缓冲区的值 & mask)
   0,            // ref = 0
   0xFF,         // mask
);

gl.stencilOp(
   gl.KEEP,
   gl.KEEP,
   gl.KEEP,  // 测试通过后保留原来的模板缓冲值
);


gl.uniform4fv(colorLoc, [0, 1, 0, 1]); // green
gl.uniformMatrix4fv(matLoc, false, m4.scaling([0.9, -0.9, 1]));
gl.drawArrays(gl.TRIANGLES, 0, 3);

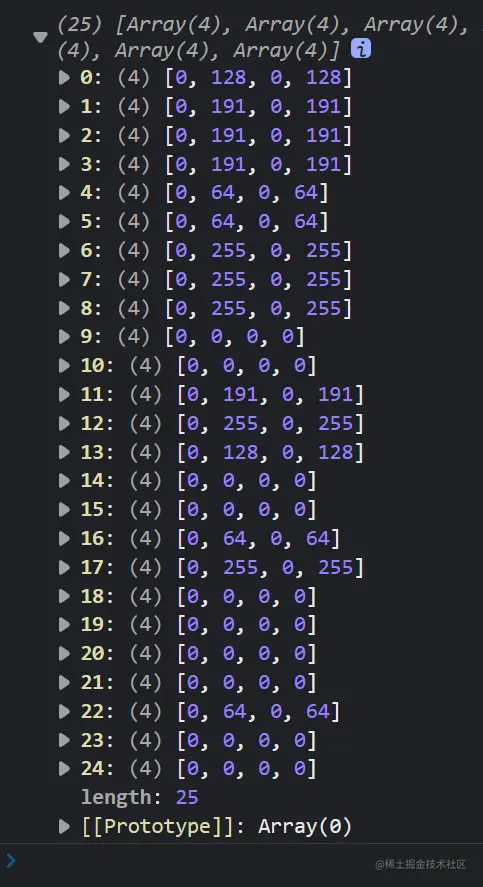

gl.readPixels(0, 0, canavs.width, canavs.height, gl.RGBA, gl.UNSIGNED_BYTE, pixels)
console.log(pixels.reduce((prev, cur, index) => {
   if(index % 4 === 0) {
      prev.push([cur])
   }else {
      prev[prev.length - 1].push(cur)
   }
   return prev
}, []))

下面依旧来分解：

1、设置stencilFunc

2、设置stencilOp

3、绘制

此时的模板缓冲区值还是绘制红色三角形之后的样子：

\begin{bmatrix} 1&1&1&1&1\\ 1&1&1&1&1\\ \times&1&1&1&\times\\ \times&1&1&1&\times\\ \times&\times&1&\times&\times\\ \end{bmatrix}\\\quad\\

新绘制的绿色三角形绘制区域（1表示有像素）：

\begin{bmatrix} \times&\times&1&\times&\times\\ \times&1&1&\times&\times\\ \times&1&1&1&\times\\ 1&1&1&1&\times\\ 1&1&1&1&1\\ \end{bmatrix}\\\quad\\

对绘制区域对应模板缓冲区的位置上的值进行比较：

绿色三角绘制区域对应位置与运算\\ mask： \begin{bmatrix} 1&1&1&1&1\\ 1&1&1&1&1\\ 1&1&1&1&1\\ 1&1&1&1&1\\ 1&1&1&1&1\\ \end{bmatrix}\& (ref=0)= \begin{bmatrix} \times&\times&0&\times&\times\\ \times&0&0&\times&\times\\ \times&0&0&0&\times\\ 0&0&0&0&\times\\ 0&0&0&0&0\\ \end{bmatrix}\\结果记为R\\\quad\times=1\\\quad\\ mask: \begin{bmatrix} 1&1&1&1&1\\ 1&1&1&1&1\\ 1&1&1&1&1\\ 1&1&1&1&1\\ 1&1&1&1&1\\ \end{bmatrix}\& \quad 模板缓冲区: \begin{bmatrix} 1&1&1&1&1\\ 1&1&1&1&1\\ \times&1&1&1&\times\\ \times&1&1&1&\times\\ \times&\times&1&\times&\times\\ \end{bmatrix} \\ = \begin{bmatrix} 1&1&1&1&1\\ 1&1&1&1&1\\ \times&1&1&1&\times\\ \times&1&1&1&\times\\ \times&\times&1&\times&\times\\ \end{bmatrix}\\记为S\\\quad\times=0\\\quad\\ R 和 S比较，相同的就通过（保留片元）=\\ R:\begin{bmatrix} \times=1&\times&0&\times&\times\\ \times&0&0&\times&\times\\ \times&0&0&0&\times\\ 0&0&0&0&\times\\ 0&0&0&0&0\\ \end{bmatrix} S:\begin{bmatrix} 1&1&1&1&1\\ 1&1&1&1&1\\ \times=0&1&1&1&\times\\ \times&1&1&1&\times\\ \times&\times&1&\times&\times\\ \end{bmatrix}\\\quad\\ 很明显能够保留的只有这些片元：\\\quad\\ \begin{bmatrix} 1&1&\times&1&1\\ 1&\times&\times&1&1\\ \times&\times&\times&\times&\times\\ 1&\times&\times&\times&1\\ 1&1&\times&1&1\\ \end{bmatrix}

基本上可以看出中间被红色三角形挡住的片元都被舍弃了，当然上面的例子并不准确，最后的显示图像还要经过一些深度测试等等操作才能正确显示。

glStencilFunc函数定义

glStencilOp函数定义

现在我们来实现描绘物体轮廓：

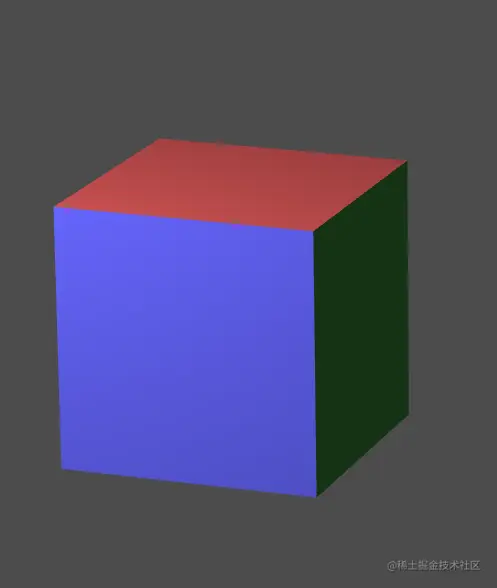

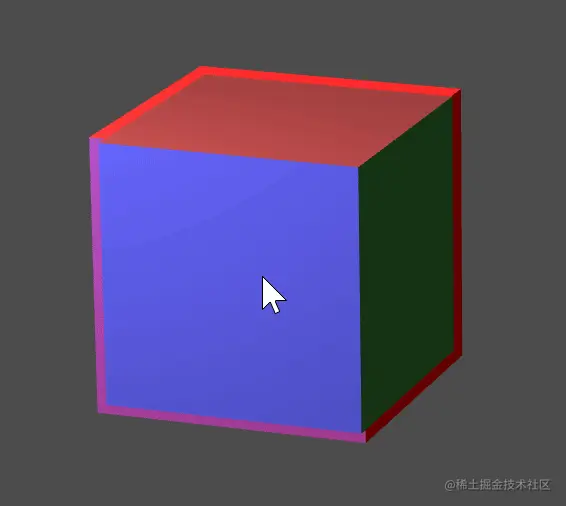

本来是这样的立方体：让它高亮：

思路：

开启模板测试，渲染物体，将模板缓冲更新为1
绘制一个同样的但是放大一点的物体，在不为1的区域绘制
把后画的物体的光线设置为红色，看起来明显一些

gl.enables([gl.DEPTH_TEST, gl.STENCIL_TEST])
// ....
// 渲染物体，将模板缓冲更新为1
gl.stencilFunc(gl.ALWAYS, 1, 0xFF)
gl.stencilOp(gl.KEEP, gl.KEEP, gl.REPLACE)
gl.clearColor(0.3, 0.3, 0.3, 1)
gl.clear(gl.DEPTH_BUFFER_BIT | gl.COLOR_BUFFER_BIT | gl.STENCIL_BUFFER_BIT)
gl.drawElements(gl.TRIANGLES, this.indexBufferLength, gl.UNSIGNED_BYTE, 0);
// 渲染边缘，在不等于1的位置渲染
 gl.stencilFunc(
    gl.EQUAL,
    0,
    0xFF,
  );
  gl.stencilOp(
    gl.KEEP,
    gl.KEEP,
    gl.KEEP,
  );
// outlineBoxMvpMat放大1.05倍
const mvpMat = gl.getUniformLocation(program, 'mvpMat')
gl.uniformMatrix4fv(mvpMat, false, outlineBoxMvpMat)
// 设置环境光颜色
const ambientColor = gl.getUniformLocation(program, 'ambientColor')
gl.uniform4fv(ambientColor, [1, 0, 0])
gl.drawElements(gl.TRIANGLES, this.indexBufferLength, gl.UNSIGNED_BYTE, 0);

6.4.1.4. 深度测试

顾名思义，就是可以控制物体之间的前后，遮挡关系。

使用方法和前面的测试很像，也是一个比较函数，一个配置函数。

// 隐藏深度较小的，默认是less
gl.depthFunc(gl.LESS);
// 将深度映射到（默认）[0, 1]，改变这个映射可以提高精度
gl.depthRange(0.5, 1);
// 开关写入深度缓冲区
gl.depthMask

注意的是，深度值越大，离观察者越远。

在进行着色器之前，其实是已经可以知道某些表面的深度关系了，比如z值，所以有一种技术Early-Z。

但是不能和透明度测试一起使用，假如透明物体A在不透明物体B前面，忽略透明度的情况下是应该隐藏B的，但实际上需要渲染B，所以会进行不必要的计算。

6.4.2 混合

现在我们已经决定好了哪些片元应该留下。

最后就是合成之前的处理，一种方式是直接替换颜色缓冲区的值，还有一种就是根据关系混合blend颜色，在混合中可以进行各种加减颜色。

7. 显示

混合完成之后，所有的数据将会写入帧缓冲区frameBuffer，下一节会详细解释。

如果屏幕正在绘制，直接刷新显示可能会导致显示不完全，所以一般GPU会有两个甚至多个缓冲区，正在显示的缓冲区称为前置缓冲区，而等待替换的缓冲区被称为后置(离屏)缓冲区。当新的图像来到时，先在离屏缓冲区存放着，等屏幕空闲后再交换前后缓冲区。

在webgl中交换缓冲区是自动的，因为这部分是浏览器在控制。

屏幕一般是逐行扫描刷新，所以在刷新完成前交换缓冲，可能会导致两部分显示不一样的图像，也就是我们常说的图像撕裂。所以在交换前等待显示器的刷新完成信号，再交换，这种技术就是垂直同步，这也是为什么开启了它帧率偏低的原因。

为了解决开启垂直同步后的速度问题，又出现了三重缓冲，有两个后置缓冲区。在等待垂直同步信号到来之前，显卡不停的更新帧，但是是两个后置缓冲区在交换，当垂直同步信号到来，就把最近渲染完成的后置缓冲区拿来显示。
