17 | 建立数据通路（上）：指令+运算=CPU

指令：计算机的“指令”是怎么运行的，也就是我们撰写的代码，是怎么变成一条条的机器能够理解的指令的，以及是按照什么样的顺序运行的。
计算：计算机的“计算”部分是怎么执行的，数据的二进制表示是怎么样的，我们执行的加法和乘法又是通过什么样的电路来实现的。

指令周期（Instruction Cycle）

计算机每执行一条指令的过程，可以分解成这样几个步骤。

Fetch（取得指令），也就是从 PC 寄存器里找到对应的指令地址，根据指令地址从内存里把具体的指令，加载到指令寄存器中，然后把 PC 寄存器自增，好在未来执行下一条指令。
Decode（指令译码），也就是根据指令寄存器里面的指令，解析成要进行什么样的操作，是 R、I、J 中的哪一种指令，具体要操作哪些寄存器、数据或者内存地址。
Execute（执行指令），也就是实际运行对应的 R、I、J 这些特定的指令，进行算术逻辑操作、数据传输或者直接的地址跳转。
重复进行 1～3 的步骤。

这样的步骤，其实就是一个永不停歇的“Fetch - Decode - Execute”的循环，我们把这个循环称之为指令周期（Instruction Cycle）。

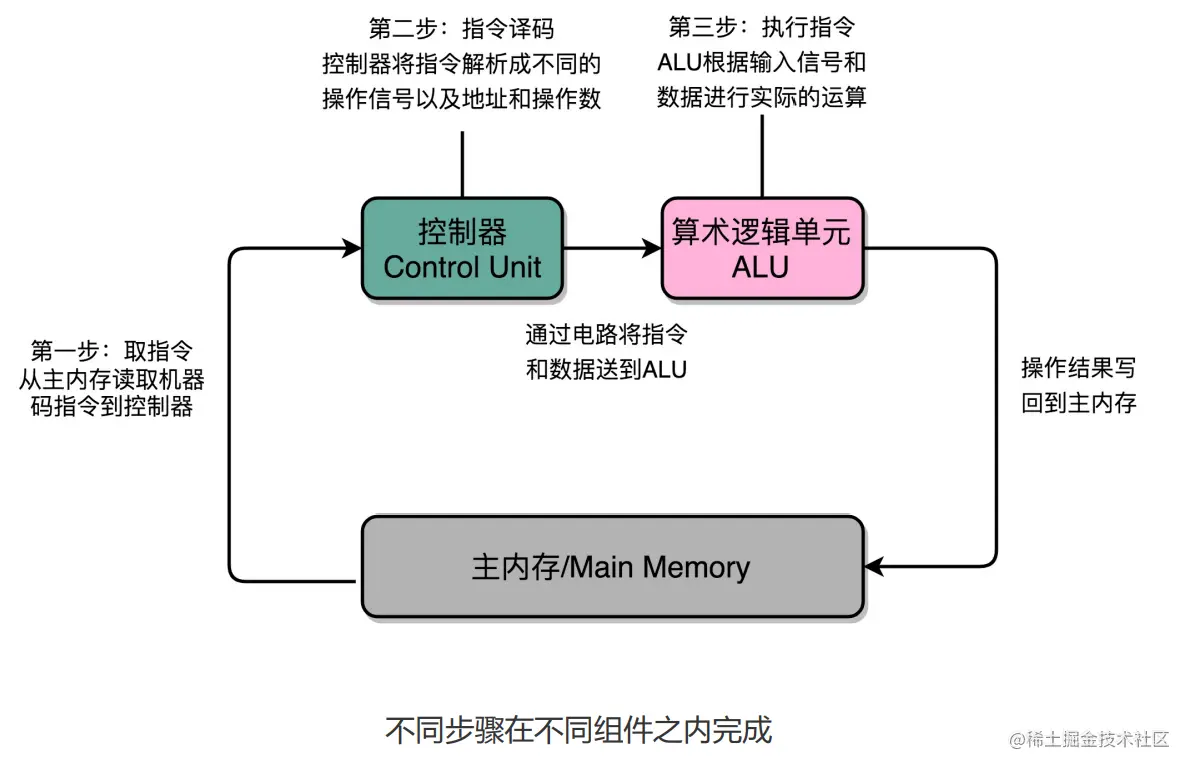

在取指令的阶段，我们的指令是放在存储器里的，实际上，通过 PC 寄存器和指令寄存器取出指令的过程，是由控制器（Control Unit）操作的。指令的解码过程，也是由控制器进行的。一旦到了执行指令阶段，无论是进行算术操作、逻辑操作的 R 型指令，还是进行数据传输、条件分支的 I 型指令，都是由算术逻辑单元（ALU）操作的，也就是由运算器处理的。不过，如果是一个简单的无条件地址跳转，那么我们可以直接在控制器里面完成，不需要用到运算器。

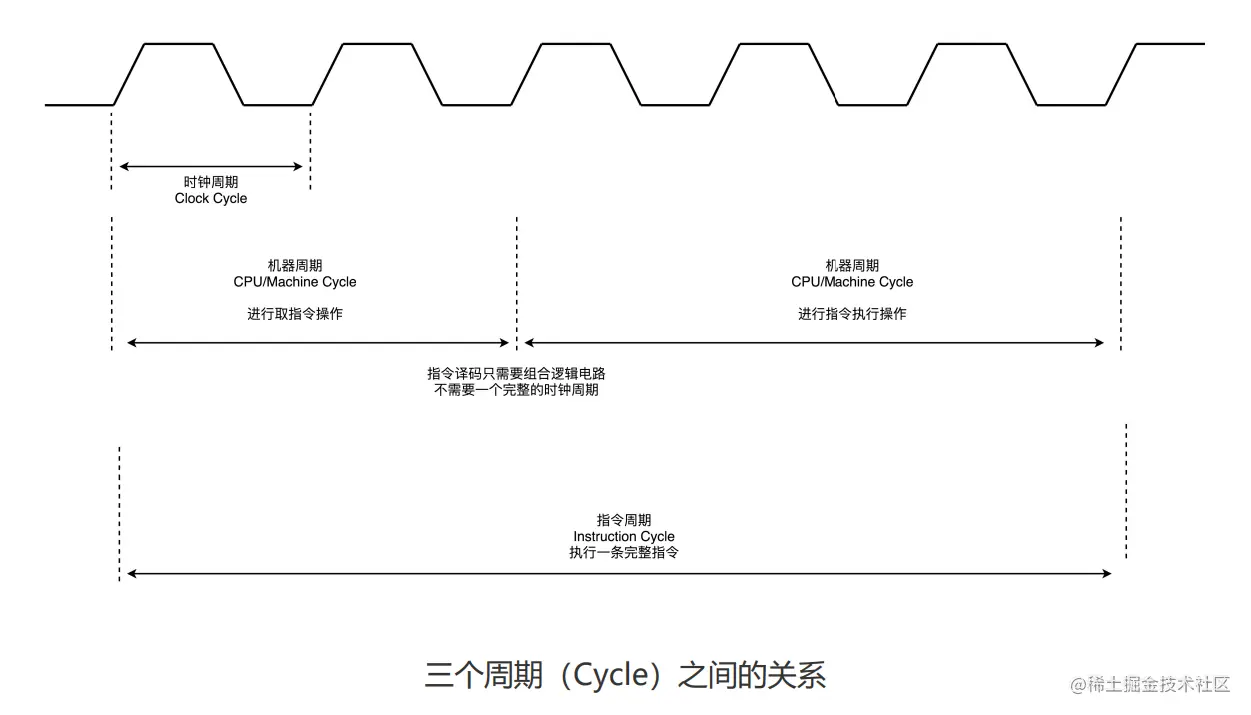

除了 Instruction Cycle 这个指令周期，在 CPU 里面我们还会提到另外两个常见的 Cycle。一个叫Machine Cycle，机器周期或者CPU 周期。CPU 内部的操作速度很快，但是访问内存的速度却要慢很多。每一条指令都需要从内存里面加载而来，所以我们一般把从内存里面读取一条指令的最短时间，称为 CPU 周期。
还有一个是我们之前提过的Clock Cycle，也就是时钟周期以及我们机器的主频。一个CPU周期，通常会由几个时钟周期累积起来。一个 CPU 周期的时间，就是这几个 Clock Cycle 的总和。
对于一个指令周期来说，我们取出一条指令，然后执行它，至少需要两个 CPU 周期。取出指令至少需要一个 CPU 周期，执行至少也需要一个 CPU 周期，复杂的指令则需要更多的 CPU 周期。

时钟周期：机器的主频 CPU周期（机器周期）：从内存里面读取一条指令的最短时间
指令周期：执行一条完整指令

建立数据通路

ALU、运算器、处理器单元、数据通路，它们之间到底是什么关系呢？

名字是什么其实并不重要，一般来说，我们可以认为，数据通路就是我们的处理器单元。它通常由两类原件组成。

第一类叫操作元件，也叫组合逻辑元件（Combinational Element），其实就是我们的 ALU。在前面讲 ALU 的过程中可以看到，它们的功能就是在特定的输入下，根据下面的组合电路的逻辑，生成特定的输出。

第二类叫存储元件，也有叫状态元件（State Element）的。比如我们在计算过程中需要用到的寄存器，无论是通用寄存器还是状态寄存器，其实都是存储元件。

我们通过数据总线的方式，把它们连接起来，就可以完成数据的存储、处理和传输了，这就是所谓的建立数据通路了。

控制器：逻辑就没那么复杂了。我们可以把它看成只是机械地重复“Fetch - Decode - Execute“循环中的前两个步骤，然后把最后一个步骤，通过控制器产生的控制信号，交给 ALU 去处理。

听起来是不是很简单？实际上，控制器的电路特别复杂。下面我给你详细解析一下。

一方面，所有 CPU 支持的指令，都会在控制器里面，被解析成不同的输出信号。我们之前说过，现在的 Intel CPU 支持 2000 个以上的指令。这意味着，控制器输出的控制信号，至少有 2000 种不同的组合。

运算器里的 ALU 和各种组合逻辑电路，可以认为是一个固定功能的电路。控制器“翻译”出来的，就是不同的控制信号。这些控制信号，告诉 ALU 去做不同的计算。可以说正是控制器的存在，让我们可以“编程”来实现功能，能让我们的“存储程序型计算机”名副其实。

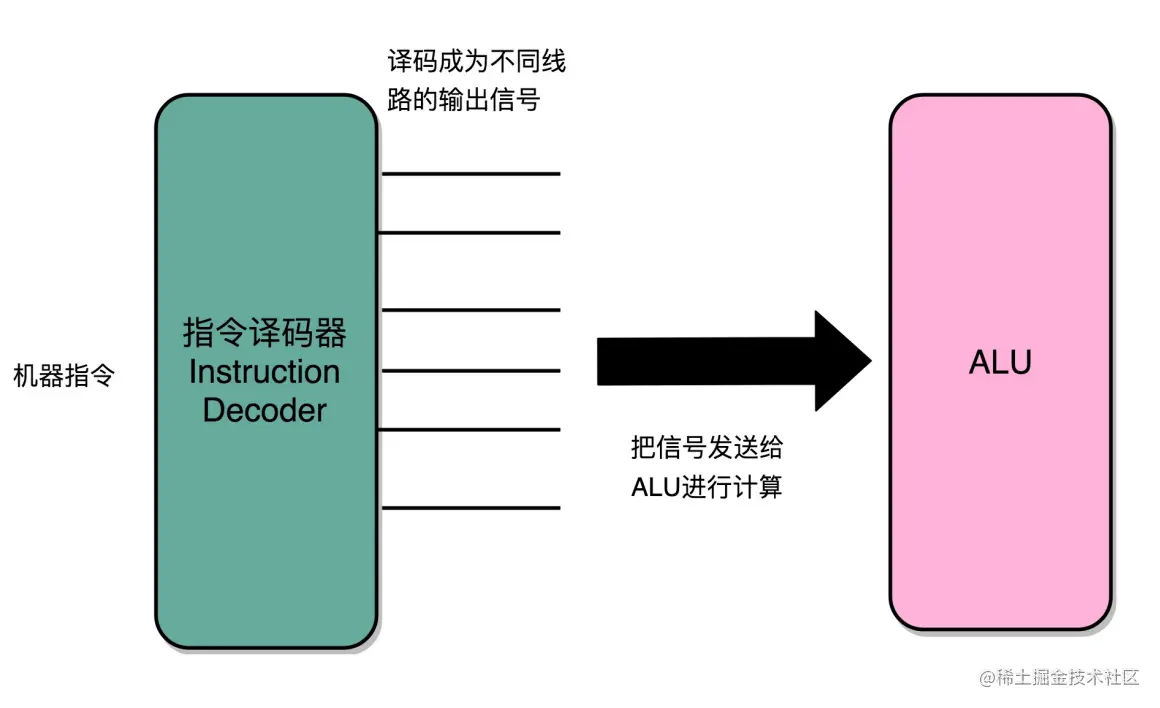

指令译码器将输入的机器码，解析成不同的操作码和操作数，然后传输给 ALU 进行计算

CPU 所需要的硬件电路

那么，要想搭建出来整个CPU，我们需要在数字电路层面，实现这样一些功能。

首先，自然是我们之前已经讲解过的 ALU 了，它实际就是一个没有状态的，根据输入计算输出结果的第一个电路。
第二，我们需要有一个能够进行状态读写的电路元件，也就是我们的寄存器。我们需要有一个电路，能够存储到上一次的计算结果。这个计算结果并不一定要立刻拿到电路的下游去使用，但是可以在需要的时候拿出来用。常见的能够进行状态读写的电路，就有锁存器（Latch），以及我们后面要讲的 D 触发器（Data/Delay Flip-flop）的电路。
第三，我们需要有一个“自动”的电路，按照固定的周期，不停地实现 PC 寄存器自增，自动地去执行“Fetch - Decode - Execute“的步骤。我们的程序执行，并不是靠人去拨动开关来执行指令的。我们希望有一个“自动”的电路，不停地去一条条执行指令。
第四，我们需要有一个“译码”的电路。无论是对于指令进行 decode，还是对于拿到的内存地址去获取对应的数据或者指令，我们都需要通过一个电路找到对应的数据。这个对应的自然就是“译码器”的电路了。

需要的 4 种基本电路。它们分别是，ALU 这样的组合逻辑电路、用来存储数据的锁存器和 D 触发器电路、用来实现 PC 寄存器的计数器电路，以及用来解码和寻址的译码器电路。

18 | 建立数据通路（中）：指令+运算=CPU

组合逻辑电路（Combinational Logic Circuit）：只需要给定输入，就能得到固定的输出。（比如加法器）

时序逻辑电路（Sequential Logic Circuit）：

自动运行的问题。时序电路接通之后可以不停地开启和关闭开关，进入一个自动运行的状态。这个使得我们上一讲说的，控制器不停地让 PC 寄存器自增读取下一条指令成为可能。
存储的问题。通过时序电路实现的触发器，能把计算结果存储在特定的电路里面，而不是像组合逻辑电路那样，一旦输入有任何改变，对应的输出也会改变。
本质上解决了各个功能按照时序协调的问题。无论是程序实现的软件指令，还是到硬件层面，各种指令的操作都有先后的顺序要求。时序电路使得不同的事件按照时间顺序发生。

时钟信号的硬件实现

时钟：CPU 的主频是由一个晶体振荡器来实现的，而这个晶体振荡器生成的电路信号，就是我们的时钟信号。

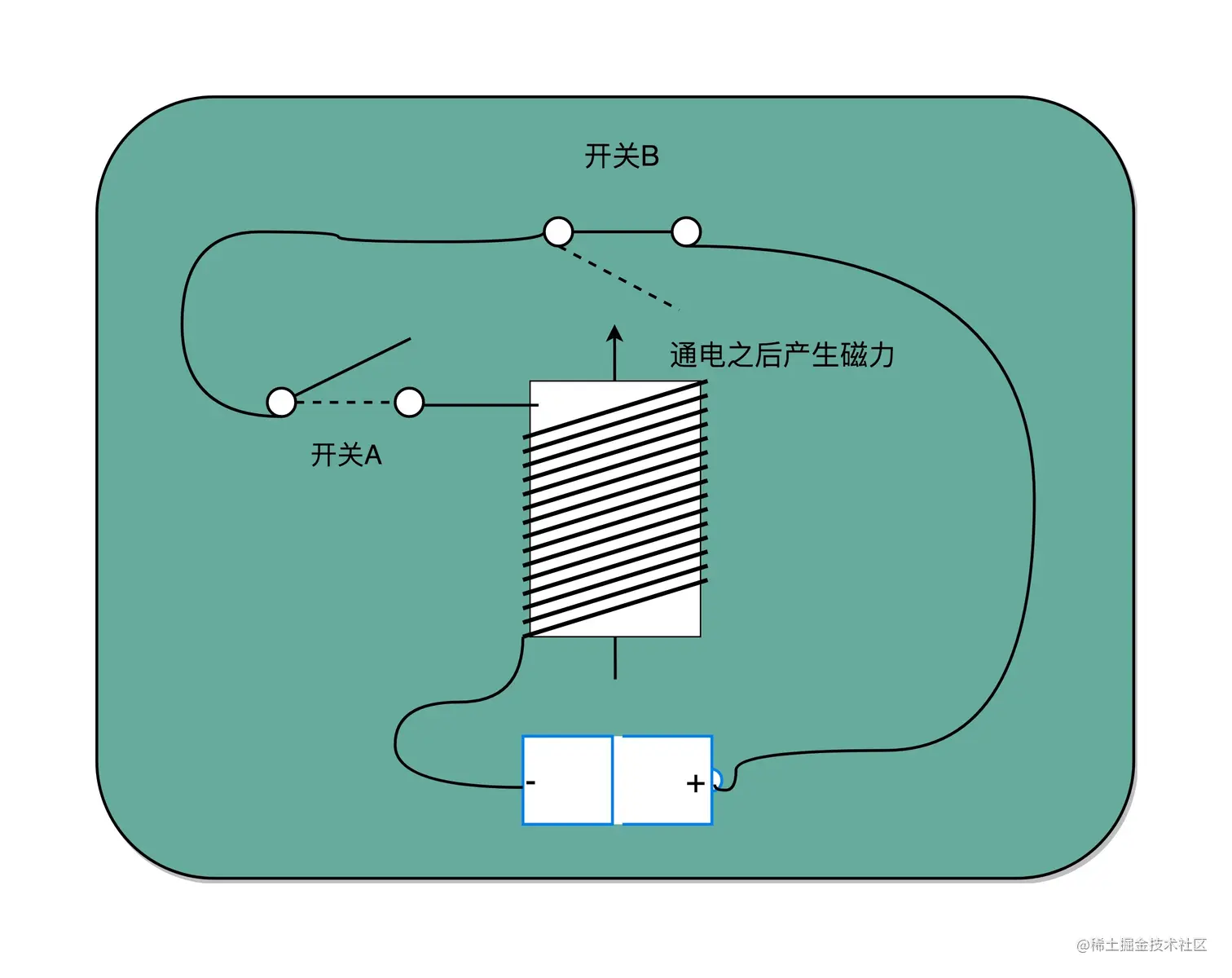

一个开关 A，一开始是断开的，由我们手工控制；另外一个开关 B，一开始是合上的，磁性线圈对准一开始就合上的开关 B。
于是，一旦我们合上开关 A，磁性线圈就会通电，产生磁性，开关 B 就会从合上变成断开。一旦这个开关断开了，电路就中断了，磁性线圈就失去了磁性。于是，开关 B 又会弹回到合上的状态。这样一来，电路接通，线圈又有了磁性。我们的电路就会来回不断地在开启、关闭这两个状态中切换。

这种电路，其实就相当于把电路的输出信号作为输入信号，再回到当前电路。这样的电路构造方式呢，我们叫作反馈电路（Feedback Circuit）。

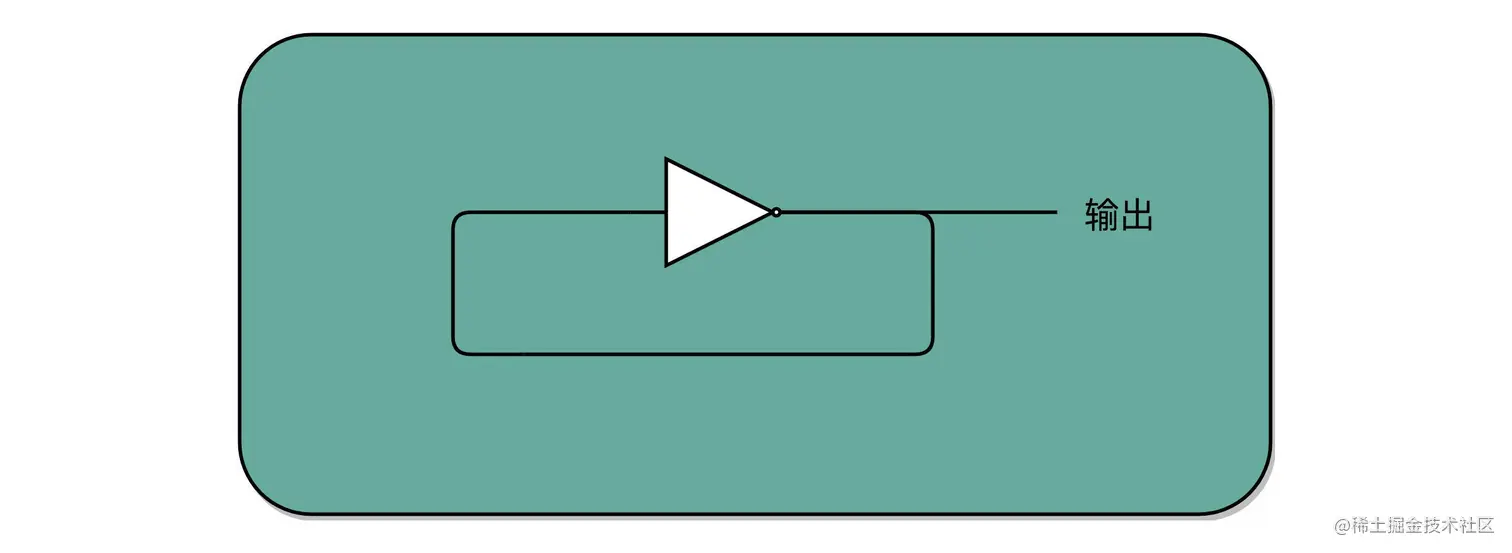

上面这个反馈电路一般可以用下面这个示意图来表示，其实就是一个输出结果接回输入的反相器（Inverter），也就是我们之前讲过的非门。

通过D触发器实现存储功能

这个 RS 触发器电路。这个电路由两个或非门电路组成。

在这个电路一开始，输入开关都是打开的，所以或非门（NOR）A 的输入是 0 和 0。对应到我列的这个真值表，输出就是 1。而或非门 B 的输入是 0 和 A 的输出 1，对应输出就是 0。B 的输出 0 反馈到 A，和之前的输入没有变化，A 的输出仍然是 1。而整个电路的输出 Q，也就是 0。
当我们把 A 前面的开关 R 合上的时候，A 的输入变成了 1 和 0，输出就变成了 0，对应 B 的输入变成 0 和 0，输出就变成了 1。B 的输出 1 反馈给到了 A，A 的输入变成了 1 和 1，输出仍然是 0。所以把 A 的开关合上之后，电路仍然是稳定的，不会像晶振那样振荡，但是整个电路的输出 Q变成了 1。
这个时候，如果我们再把 A 前面的开关 R 打开，A 的输入变成和 1 和 0，输出还是 0，对应的 B 的输入没有变化，输出也还是 1。B 的输出 1 反馈给到了 A，A 的输入变成了 1 和 0，输出仍然是 0。这个时候，电路仍然稳定。开关 R 和 S 的状态和上面的第一步是一样的，但是最终的输出 Q 仍然是 1， 和第 1 步里 Q 状态是相反的。我们的输入和刚才第二步的开关状态不一样，但是输出结果仍然保留在了第 2 步时的输出没有发生变化。
这个时候，只有我们再去关闭下面的开关 S，才可以看到，这个时候，B 有一个输入必然是 1，所以 B 的输出必然是 0，也就是电路的最终输出 Q必然是 0。

这样一个电路，我们称之为触发器（Flip-Flop）。接通开关 R，输出变为 1，即使断开开关，输出还是 1 不变。接通开关 S，输出变为 0，即使断开开关，输出也还是 0。也就是，当两个开关都断开的时候，最终的输出结果，取决于之前动作的输出结果，这个也就是我们说的记忆功能。

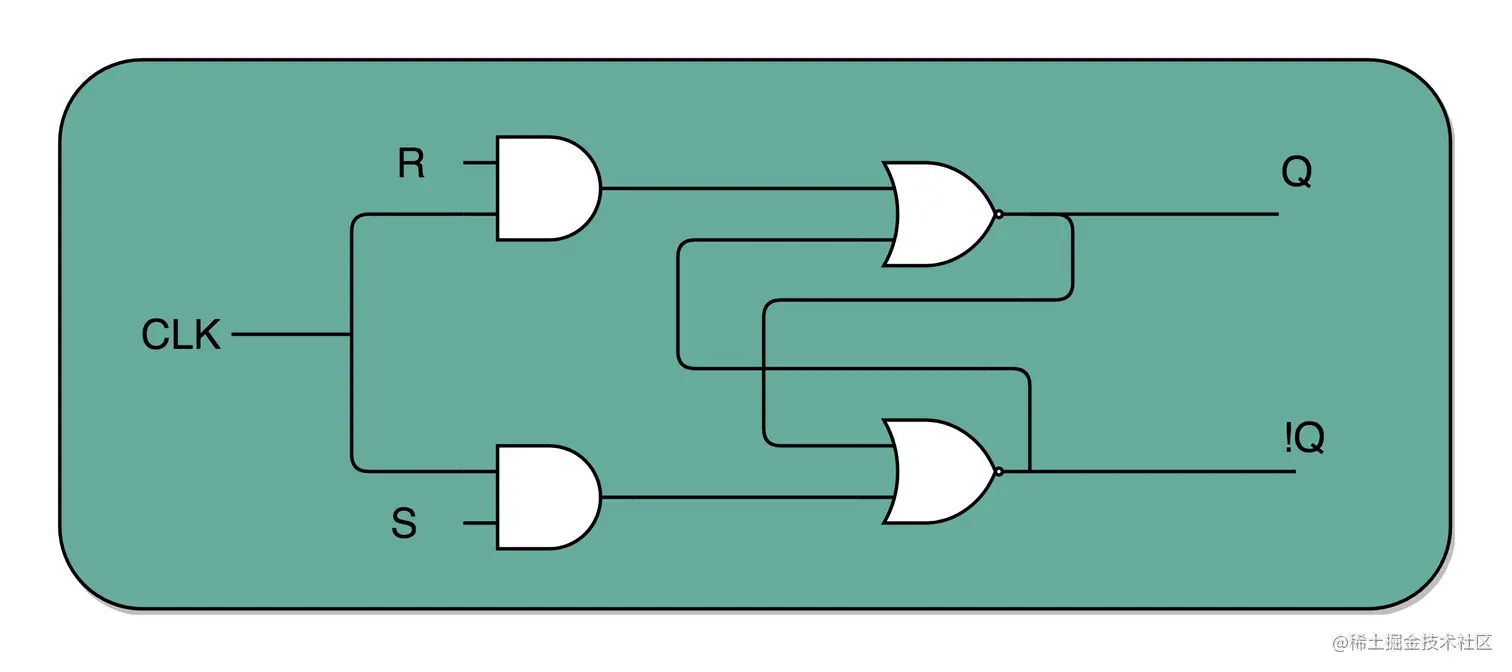

在我们的上面的 R-S 触发器基础之上，在 R 和 S 开关之后，加入了两个与门，同时给这两个与门加入了一个时钟信号 CLK作为电路输入。

这样，当时钟信号 CLK 在低电平的时候，与门的输入里有一个 0，两个实际的 R 和 S 后的与门的输出必然是 0。也就是说，无论我们怎么按 R 和 S 的开关，根据 R-S 触发器的真值表，对应的 Q 的输出都不会发生变化。

只有当时钟信号 CLK 在高电平的时候，与门的一个输入是 1，输出结果完全取决于 R 和 S 的开关。我们可以在这个时候，通过开关 R 和 S，来决定对应 Q 的输出。

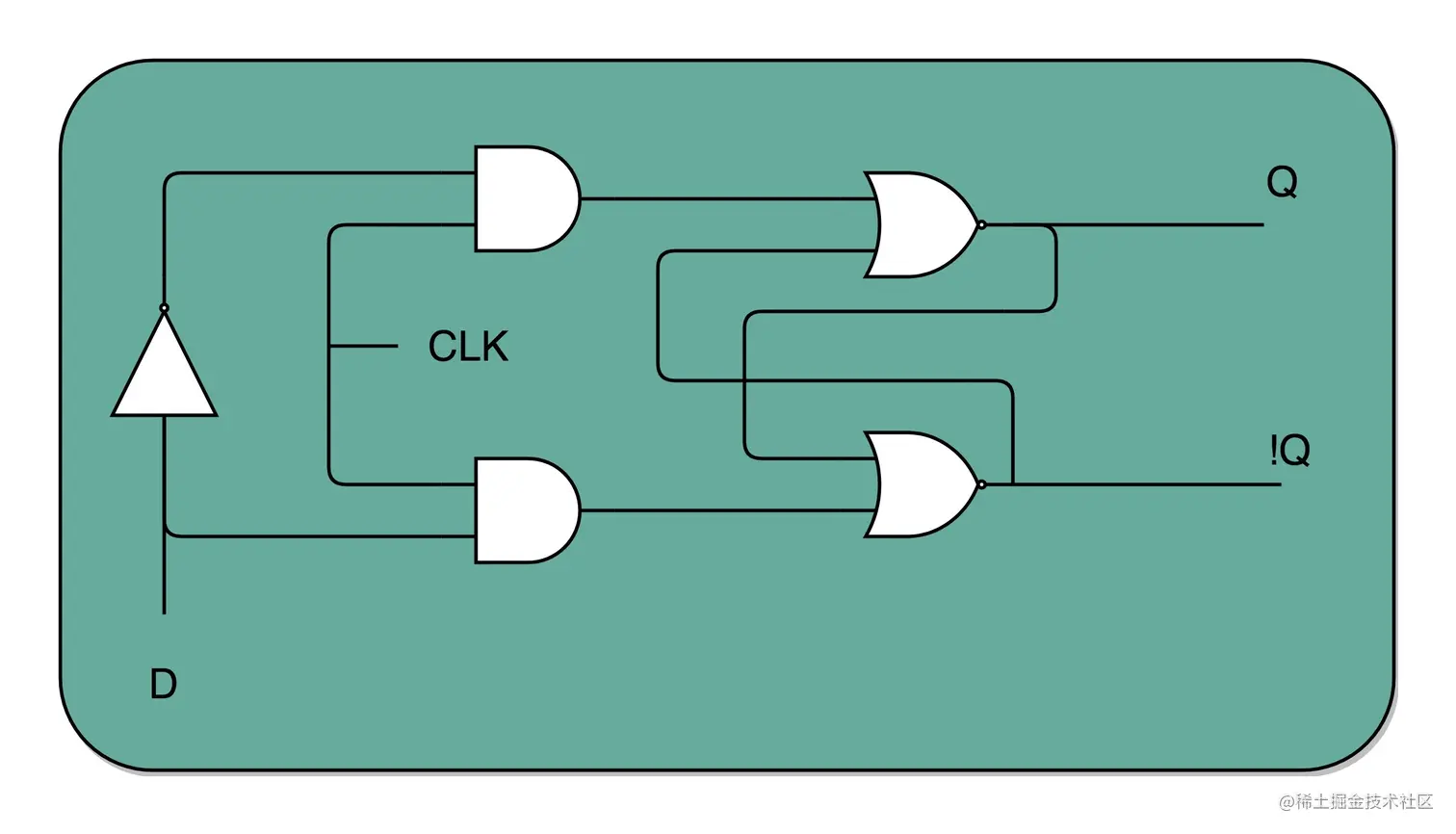

如果这个时候，我们让 R 和 S 的开关，也用一个反相器连起来，也就是通过同一个开关控制 R 和 S。只要 CLK 信号是 1，R 和 S 就可以设置输出 Q。而当 CLK 信号是 0 的时候，无论 R 和 S 怎么设置，输出信号 Q 是不变的。这样，这个电路就成了我们最常用的 D 型触发器。用来控制 R 和 S 这两个开关的信号呢，我们视作一个输入的数据信号 D，也就是 Data，这就是 D 型触发器的由来。

把 R 和 S 两个信号通过一个反相器合并，我们可以通过一个数据信号 D 进行 Q 的写入操作

一个 D 型触发器，只能控制 1 个比特的读写，但是如果我们同时拿出多个 D 型触发器并列在一起，并且把用同一个 CLK 信号控制作为所有 D 型触发器的开关，这就变成了一个 N 位的 D 型触发器，也就可以同时控制 N 位的读写。

CPU 里面的寄存器可以直接通过 D 型触发器来构造。我们可以在 D 型触发器的基础上，加上更多的开关，来实现清 0 或者全部置为 1 这样的快捷操作。

19 | 建立数据通路（下）：指令+运算=CPU

通过一个时钟信号，我们可以实现计数器，这个会成为我们的 PC 寄存器。然后，我们还需要一个能够帮我们在内存里面寻找指定数据地址的译码器，以及解析读取到的机器指令的译码器。这样，我们就能把所有学习到的硬件组件串联起来，变成一个 CPU，实现我们在计算机指令的执行部分的运行步骤。

PC 寄存器所需要的计数器

有了时钟信号，我们可以提供定时的输入；有了 D 型触发器，我们可以在时钟信号控制的时间点写入数据。我们把这两个功能组合起来，就可以实现一个自动的计数器了。

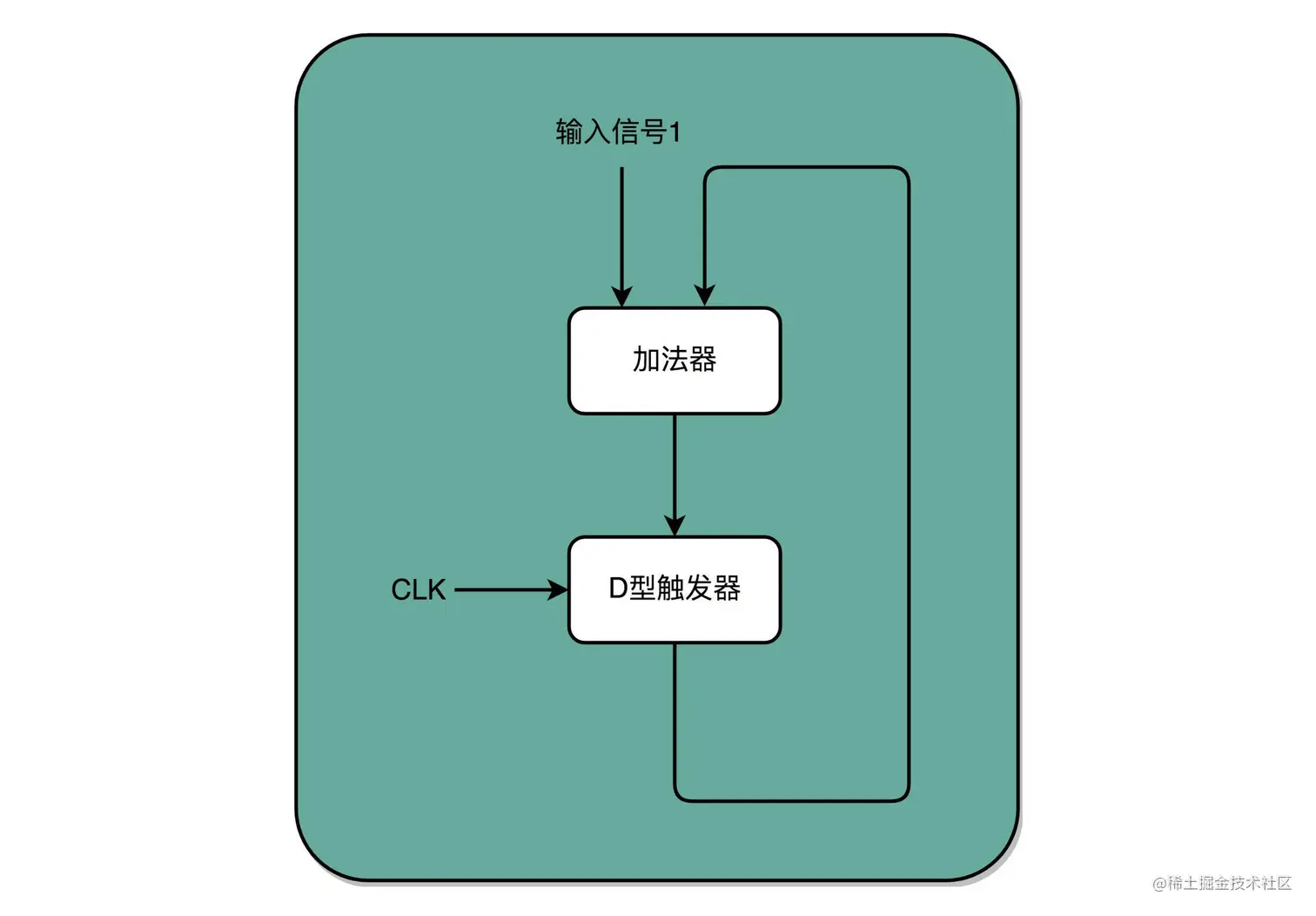

加法器的两个输入，一个始终设置成 1，另外一个来自于一个 D 型触发器 A。我们把加法器的输出结果，写到这个 D 型触发器 A 里面。于是，D 型触发器里面的数据就会在固定的时钟信号为 1 的时候更新一次。

单指令周期处理器（Single Cycle Processor）：要在一个时钟周期里，确保执行完一条最复杂的 CPU 指令，也就是耗时最长的一条 CPU 指令。
在最简单的情况下，我们需要让每一条指令，从程序计数，到获取指令、执行指令，都在一个时钟周期内完成。如果 PC 寄存器自增地太快，程序就会出错。因为前一次的运算结果还没有写回到对应的寄存器里面的时候，后面一条指令已经开始读取里面的数据来做下一次计算了。这个时候，如果我们的指令使用同样的寄存器，前一条指令的计算就会没有效果，计算结果就错了。

这样的设计有点儿浪费。因为即便只调用一条非常简单的指令，我们也需要等待整个时钟周期的时间走完，才能执行下一条指令。在后面章节里我们会讲到，通过流水线技术进行性能优化，可以减少需要等待的时间。

读写数据所需要的译码器

现在，我们的数据能够存储在 D 型触发器里了。如果我们把很多个 D 型触发器放在一起，就可以形成一块很大的存储空间，甚至可以当成一块内存来用。像我现在手头这台电脑，有 16G 内存。那我们怎么才能知道，写入和读取的数据，是在这么大的内存的哪几个比特呢？
于是，我们就需要有一个电路，来完成“寻址”的工作。这个“寻址”电路，就是我们接下来要讲的译码器。

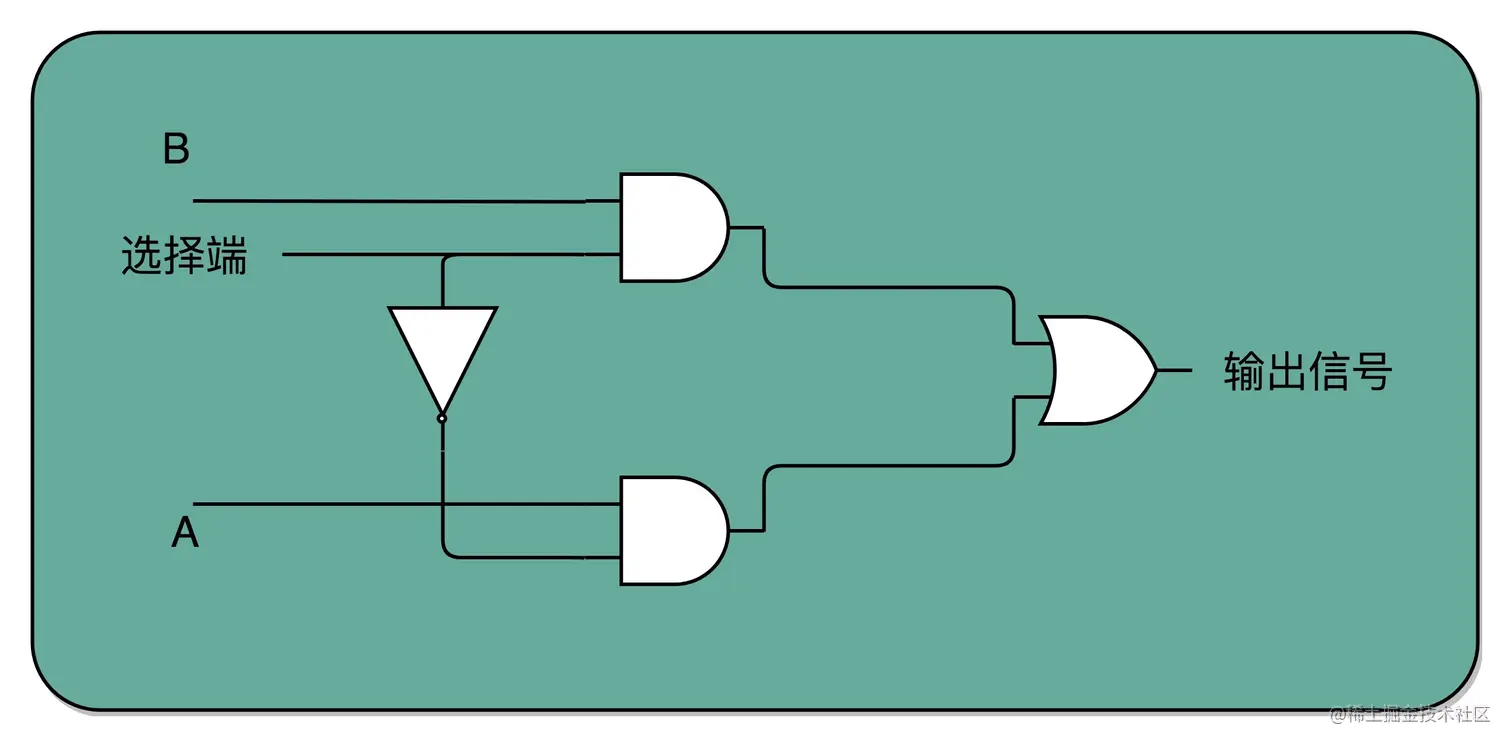

通过控制反相器的输入是 0 还是 1，能够决定对应的输出信号，是和地址 A，还是地址 B 的输入信号一致。译码器的本质，就是从输入的多个位的信号中，根据一定的开关和电路组合，选择出自己想要的信号。除了能够进行“寻址”之外，我们还可以把对应的需要运行的指令码，同样通过译码器，找出我们期望执行的指令，也就是在之前我们讲到过的 opcode，以及后面对应的操作数或者寄存器地址。只是，这样的“译码器”，比起 2-1 选择器和 3-8 译码器，要复杂的多。

建立数据通路，构造一个最简单的 CPU

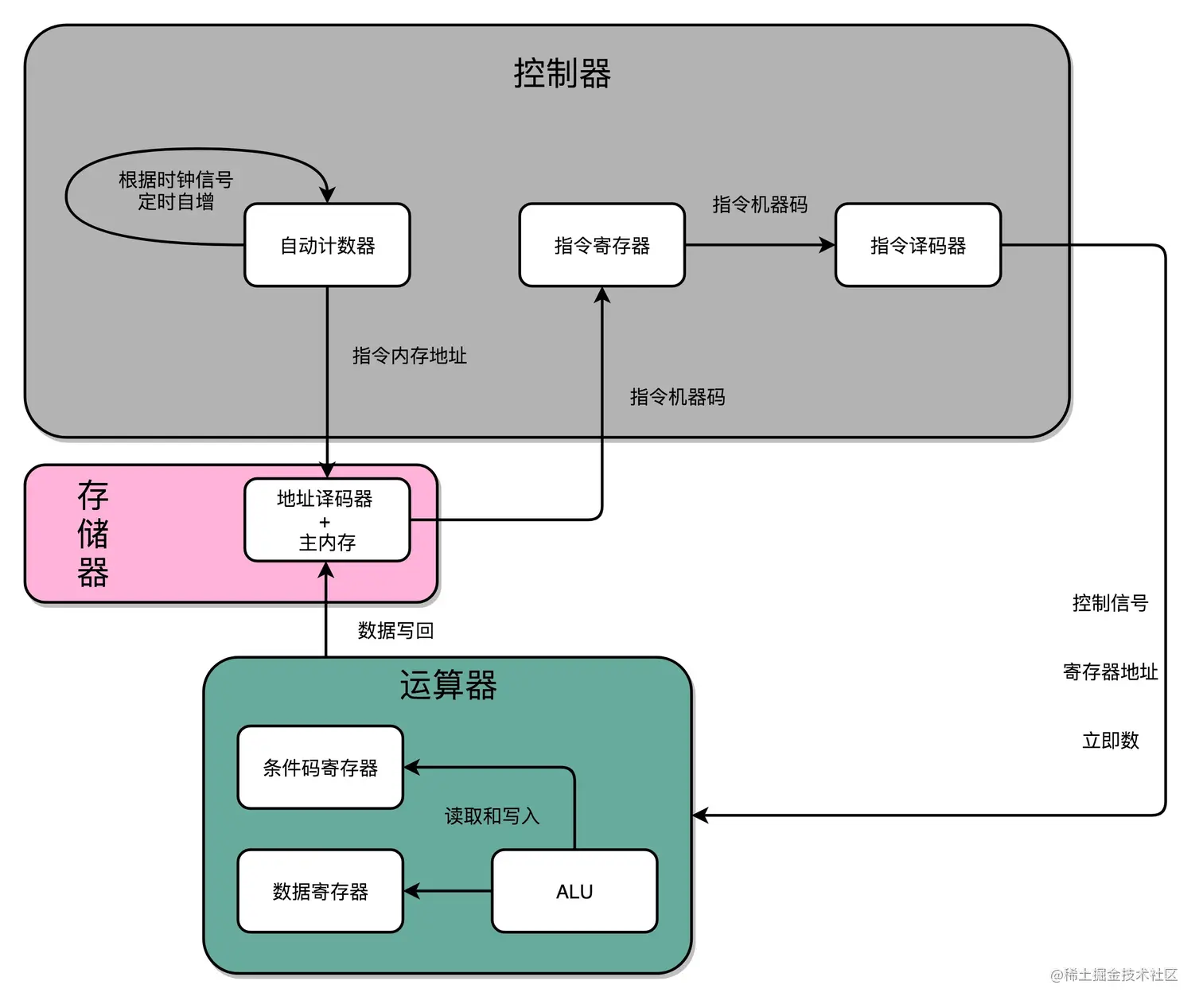

D 触发器、自动计数以及译码器，再加上 ALU，我们就凑齐了一个拼装一个 CPU 必须要的零件了。

首先，我们有一个自动计数器。这个自动计数器会随着时钟主频不断地自增，来作为我们的 PC 寄存器。
在这个自动计数器的后面，我们连上一个译码器。译码器还要同时连着我们通过大量的 D 触发器组成的内存。
自动计数器会随着时钟主频不断自增，从译码器当中，找到对应的计数器所表示的内存地址，然后读取出里面的 CPU 指令。
读取出来的 CPU 指令会通过我们的 CPU 时钟的控制，写入到一个由 D 触发器组成的寄存器，也就是指令寄存器当中。
在指令寄存器后面，我们可以再跟一个译码器。这个译码器不再是用来寻址的了，而是把我们拿到的指令，解析成 opcode 和对应的操作数。
当我们拿到对应的 opcode 和操作数，对应的输出线路就要连接 ALU，开始进行各种算术和逻辑运算。对应的计算结果，则会再写回到 D 触发器组成的寄存器或者内存当中。

问题1：高级语言中的 if…else，其实是变成了一条 cmp 指令和一条 jmp 指令。cmp 指令是在进行对应的比较，比较的结果会更新到条件码寄存器当中。jmp 指令则是根据条件码寄存器当中的标志位，来决定是否进行跳转以及跳转到什么地址。为什么我们的 if…else 会变成这样两条指令，而不是设计成一个复杂的电路，变成一条指令？

分成两个指令实现，完全匹配好了我们在电路层面，“译码 - 执行 - 更新寄存器“这样的步骤。 cmp 指令的执行结果放到了条件码寄存器里面，我们的条件跳转指令也是在 ALU 层面执行的，而不是在控制器里面执行的。这样的实现方式在电路层面非常直观，我们不需要一个非常复杂的电路，就能实现 if…else 的功能。

问题2：我们执行一条指令，其实可以不放在一个时钟周期里面，可以直接拆分到多个时钟周期。

我们可以在一个时钟周期里面，去自增 PC 寄存器的值，也就是指令对应的内存地址。然后，我们要根据这个地址从 D 触发器里面读取指令，这个还是可以在刚才那个时钟周期内。但是对应的指令写入到指令寄存器，我们可以放在一个新的时钟周期里面。指令译码给到 ALU 之后的计算结果，要写回到寄存器，又可以放到另一个新的时钟周期。所以，执行一条计算机指令，其实可以拆分到很多个时钟周期，而不是必须使用单指令周期处理器的设计。
因为从内存里面读取指令时间很长，所以如果使用单指令周期处理器，就意味着我们的指令都要去等待一些慢速的操作。这些不同指令执行速度的差异，也正是计算机指令有指令周期、CPU 周期和时钟周期之分的原因。因此，现代我们优化 CPU 的性能时，用的 CPU 都不是单指令周期处理器，而是通过流水线、分支预测等技术，来实现在一个周期里同时执行多个指令。

问题3：CPU 在执行无条件跳转的时候，不需要通过运算器以及 ALU，为什么可以直接在控制器里面完成。

无条件跳转意味着没有计算的逻辑，应该是可以不经过ALU的，但是要控制器把PC设置成跳转后的指令地址。

延伸

我们可以通过自动计数器的电路，来实现一个 PC 寄存器，不断生成下一条要执行的计算机指令的内存地址。然后通过译码器，从内存里面读出对应的指令，写入到 D 触发器实现的指令寄存器中。再通过另外一个译码器，把它解析成我们需要执行的指令和操作数的地址。这些电路，组成了我们计算机五大组成部分里面的控制器。我们把 opcode 和对应的操作数，发送给 ALU 进行计算，得到计算结果，再写回到寄存器以及内存里面来，这个就是我们计算机五大组成部分里面的运算器。我们的时钟信号，则提供了协调这样一条条指令的执行时间和先后顺序的机制。同样的，这也带来了一个挑战，那就是单指令周期处理器去执行一条指令的时间太长了。

20 | 面向流水线的指令设计（上）：一心多用的现代CPU

单指令周期处理器

一条 CPU 指令的执行，是由“取得指令（Fetch）- 指令译码（Decode）- 执行指令（Execute） ”这样三个步骤组成的。这个执行过程，至少需要花费一个时钟周期。因为在取指令的时候，我们需要通过时钟周期的信号，来决定计数器的自增。

在单指令周期处理器里面，无论是执行一条用不到 ALU 的无条件跳转指令，还是一条计算起来电路特别复杂的浮点数乘法运算，我们都等要等满一个时钟周期。在这个情况下，虽然 CPI 能够保持在 1，但是我们的时钟频率却没法太高。因为太高的话，有些复杂指令没有办法在一个时钟周期内运行完成。那么在下一个时钟周期到来，开始执行下一条指令的时候，前一条指令的执行结果可能还没有写入到寄存器里面。那下一条指令读取的数据就是不准确的，就会出现错误。

单指令周期处理器：一个CPU时钟周期是执行一条最复杂的指令的时间
指令流水线：一个CPU时钟周期是完成一条简单指令的时间。

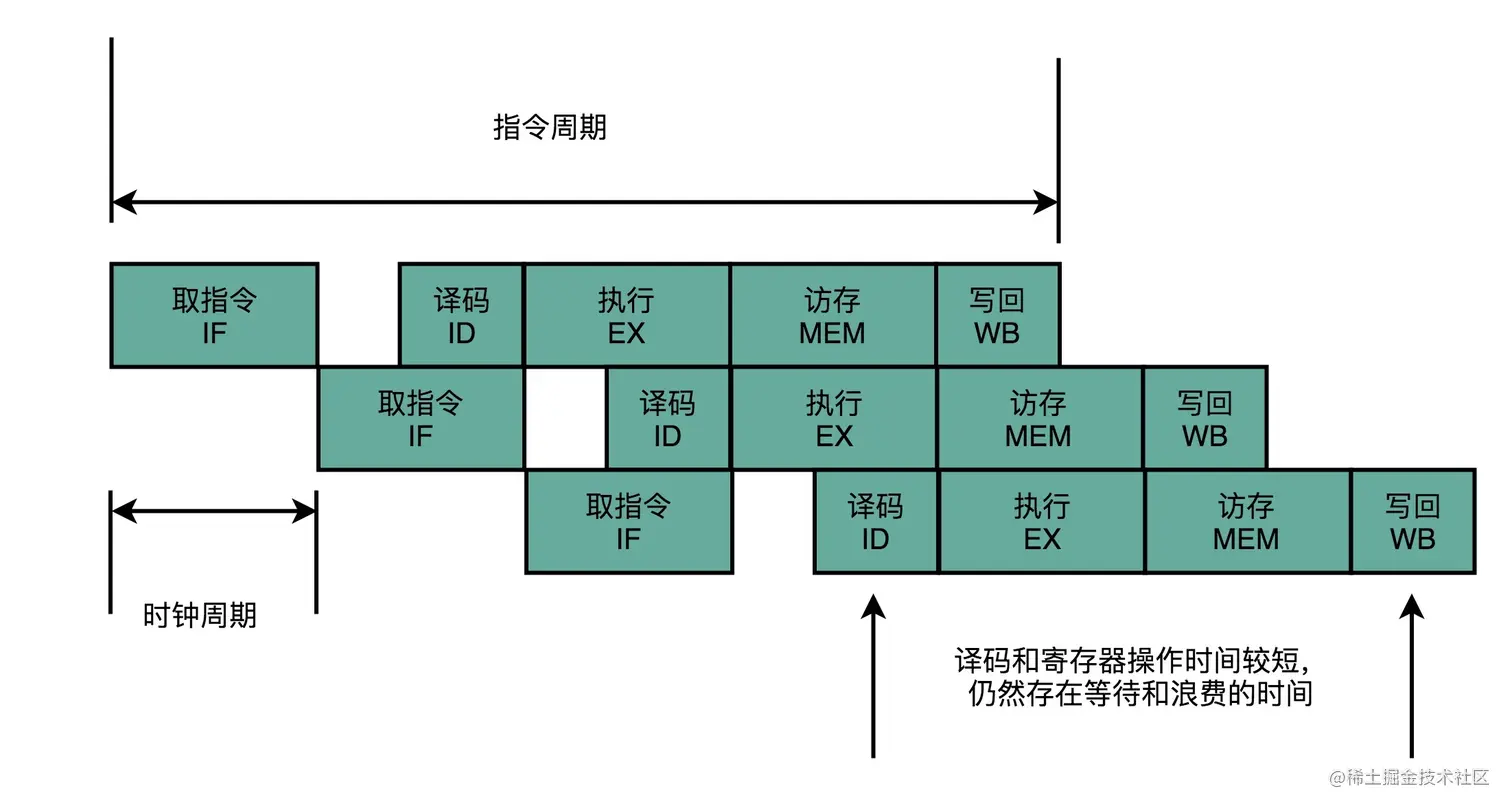

把一个指令拆分成“取指令 - 指令译码 - 执行指令”这样三个部分，那这就是一个三级的流水线。如果我们进一步把“执行指令”拆分成“ALU 计算（指令执行）- 内存访问 - 数据写回”，那么它就会变成一个五级的流水线。

五级的流水线，就表示我们在同一个时钟周期里面，同时运行五条指令的不同阶段。这个时候，虽然执行一条指令的时钟周期变成了 5，但是我们可以把 CPU 的主频提得更高了。我们不需要确保最复杂后那条指令在时钟周期时间执行完成，而只要保障一个最复杂的流水线级的操作，在一个时钟周期内完成就好了。

如果某一个操作步骤的时间太长，我们就可以考虑把这个步骤，拆分成更多的步骤，让所有步骤需要执行的时间尽量都差不多长。这样，也就可以解决我们在单指令周期处理器中遇到的，性能瓶颈来自于最复杂的指令的问题。

虽然我们不能通过流水线，来减少单条指令执行的“延时”这个性能指标，但是，通过同时在执行多条指令的不同阶段，我们提升了 CPU 的“吞吐率”。在外部看来，我们的 CPU 好像是“一心多用”，在同一时间，同时执行 5 条不同指令的不同阶段。在 CPU 内部，其实它就像生产线一样，不同分工的组件不断处理上游传递下来的内容，而不需要等待单件商品生产完成之后，再启动下一件商品的生产过程。（五级在不同的组件）

取指令（pc、内存） - 指令译码（指令寄存器） - ALU 计算（也叫指令执行，ALU运算器）- 内存访问（寄存器） - 数据写回（内存）

超长流水线的性能瓶颈

流水线可以增加我们的吞吐率，但增加流水线深度，是有性能成本的。

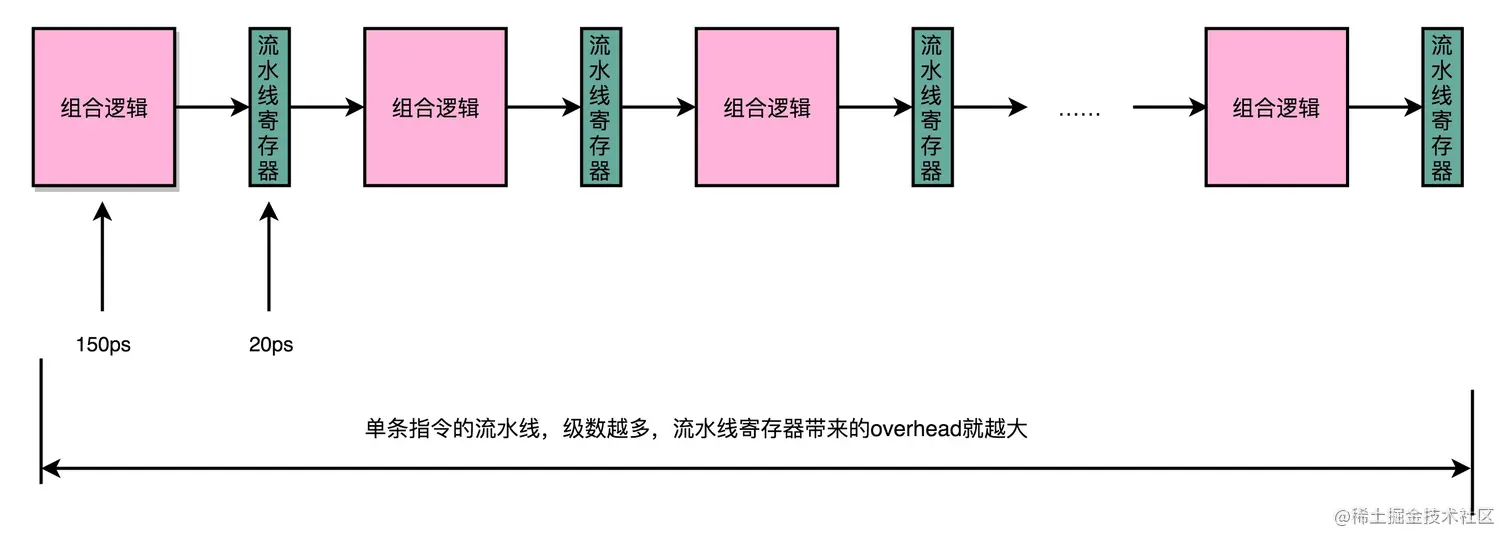

同步时钟周期的，不再是指令级别的，而是流水线阶段级别的。每一级流水线对应的输出，都要放到流水线寄存器（Pipeline Register）里面，然后在下一个时钟周期，交给下一个流水线级去处理。所以，每增加一级的流水线，就要多一级写入到流水线寄存器的操作。虽然流水线寄存器非常快，比如只有 20 皮秒（ps，秒）。

但是，如果我们不断加深流水线，这些操作占整个指令的执行时间的比例就会不断增加。最后，我们的性能瓶颈就会出现在这些 overhead 上。如果我们指令的执行有 3 纳秒，也就是 3000 皮秒。我们需要 20 级的流水线，那流水线寄存器的写入就需要花费 400 皮秒，占了超过 10%。如果我们需要 50 级流水线，就要多花费 1 纳秒在流水线寄存器上，占到 25%。这也就意味着，单纯地增加流水线级数，不仅不能提升性能，反而会有更多的 overhead 的开销。所以，设计合理的流水线级数也是现代 CPU 中非常重要的一点。

问题1：在前面讲过，一个 CPU 的时钟周期，可以认为是完成一条简单指令的时间。在这一讲之后，你觉得这句话正确吗？

随着流水线设计的引入，一个指令被拆分为14个子流程。一个CPU的时钟时间，应该是14个子流程中最长的那条的耗时时间。一个 CPU 的时钟周期，可以认为是完成一条简单指令的时间。这个应该是依据于吞吐量来理解的吧。实际指令不能在一个时钟周期完成, 但是流水线的引入使吞吐量更高。

21 | 面向流水线的指令设计（下）：奔腾4是怎么失败的？

“主频战争”带来的超长流水线

增加流水线深度，在同主频下，其实是降低了 CPU 的性能。因为一个 Pipeline Stage，就需要一个时钟周期。那么我们把任务拆分成 31 个阶段，就需要 31 个时钟周期才能完成一个任务；而把任务拆分成 11 个阶段，就只需要 11 个时钟周期就能完成任务。在这种情况下，31 个 Stage 的 3GHz 主频的 CPU，其实和 11 个 Stage 的 1GHz 主频的 CPU，性能是差不多的。事实上，因为每个 Stage 都需要有对应的 Pipeline 寄存器的开销，这个时候，更深的流水线性能可能还会更差一些。

新的挑战：冒险和分支预测

超长流水线为什么不可行：

功耗问题：提升流水线深度，必须要和提升 CPU 主频同时进行。因为在单个 Pipeline Stage 能够执行的功能变简单了，也就意味着单个时钟周期内能够完成的事情变少了。所以，只有提升时钟周期，CPU 在指令的响应时间这个指标上才能保持和原来相同的性能。同时，由于流水线深度的增加，我们需要的电路数量变多了，也就是我们所使用的晶体管也就变多了。主频的提升和晶体管数量的增加都使得我们 CPU 的功耗变大了。
流水线技术带来的性能提升，是一个理想情况。在实际的程序执行中，并不一定能够做得到。依赖问题，就是我们在计算机组成里面所说的冒险（Hazard）问题。这里我们只列举了在数据层面的依赖，也就是数据冒险。在实际应用中，还会有结构冒险、控制冒险等其他的依赖问题。
对应这些冒险问题，我们也有在乱序执行、分支预测等相应的解决方案。
我们的流水线越长，这个冒险的问题就越难以解决。这是因为，同一时间同时在运行的指令太多了。如果我们只有 3 级流水线，我们可以把后面没有依赖关系的指令放到前面来执行。这个就是我们所说的乱序执行的技术。

总结

CPU 运转需要的数据通路和控制器，时钟信号控制数据读写从而“存储”，计算机如何“自动”运行，单指令周期处理器到流水线技术，超长流水线不可行。
