物理动画简介

物理动画，简单来说，就是模拟现实世界的一种动画效果。

要实现Canvas动画，实际上只有两步：

  1. 使用clearRect()方法，清除
  2. 使用requeatAnimationFrame()方法，重绘

三角函数

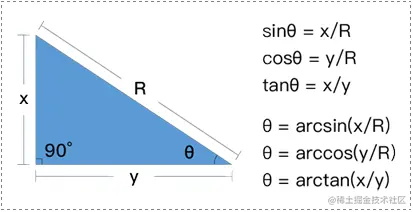

  1. 常见的三角函数：正弦函数（sinθ）、余弦函数（cosθ）、正切函数（tanθ）
  2. 常见的三角函数对应的JavaScript：
  • sinθ:Math.sin(θ*Math.PI/180)
  • cosθ:Math.cos(θ*Math.PI/180)
  • tanθ:Math.tan(θ*Math.PI/180)
  • arcsin(x/R):Math.asin(x/R)*(180/Math.PI)
  • arccos(x/R):Math.acos(x/R)*(180/Math.PI)
  • arctan(x/R):Math.atan(x/R)*(180/Math.PI)
  1. 在Canvas中，凡是涉及到角度，全部采用‘弧度制’表示，研发中常用：度数*Math.PI，一目了然
  2. 再次强调，Canvas使用的W3C坐标系，不是数学坐标系

Math.atan()与Math.atan2()

  1. Math.atan()方法存在的问题

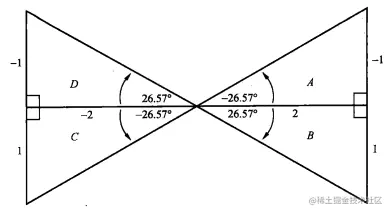

Math.atan()反正切函数存在一个问题就是：无法区分角的象限，举个例子：


这四个角的tan值分别如下

tan(A) = -0.5

tan(B) = 0.5

tan(C) = -0.5

tan(D) = 0.5

用图像更好理解一些，下面是一段截取出来的y=tanx的图像的一部分(-π,π)部分


在这个图像中，任意画一条横线，与图像至少有两个交点，换句话说，在-180度到180度之间，一个tan值对应两个角度

这时候就要用到另一个反正切函数：Math.atan2(y,x)

  1. Math.atan2(y,x)

注意：Math.atan2(y,x)的参数顺序，y表示对边的边长，x表示邻边的边长，且x、y要区分正负

  • 返回值：-PI 到 PI 之间的值，是从 X 轴正向逆时针旋转到点 (x,y) 时经过的角度。
  • 不过我个人更喜欢记忆成：顺时针为正，逆时针为负
  • 也就是从x轴正向向上逆时针旋转形成的角度，该方法分求值均为负数，顺时针则为正数
  • 在实际开发中，使用：Math.atan2(y,x)方法比Math.atan()方法更多一些

三角函数应用

在Canvas中，三角函数常见的用途有三个

  • 两点间的距离：本质是使用勾股定理
  • 圆周运动
  • 波形运动

圆周运动

  1. Canvas中圆周运动共有两种形式：正圆运动和椭圆运动

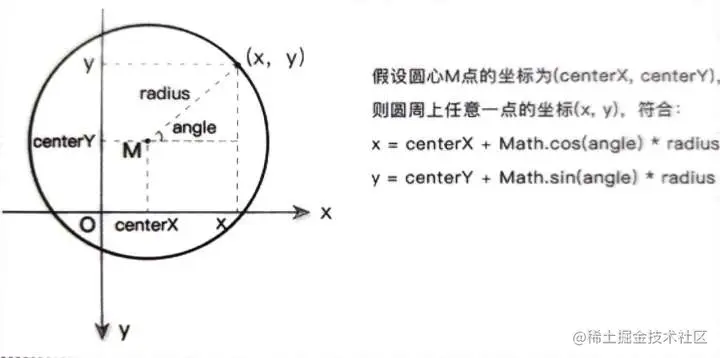

  2. 通过圆的标准方程，可以得到圆上任意一点的坐标如下

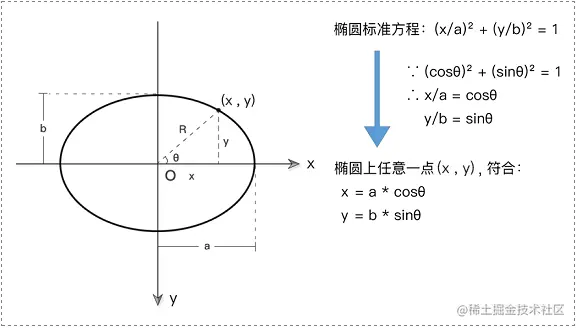

  1. 通过椭圆的标准方程，可以得到椭圆上任意一点的坐标如下

x = centerX + Math.cos(angle)*radiusX;

y = centerY + Math.sin(angle)*radiusY;

图片1 (1).png

正圆和椭圆的不同之处在于：正圆的半径在x轴和y轴两个方向是相同的，但是椭圆的半径在两个方向上是不同的

波形运动

  1. 正弦函数和余弦函数的波形都是很像的，因此以正弦函数为例
  2. 在Canvas中，根据正弦函数作用对象的不同，常见的波形运动可以分为3种：
  • 作用于X轴坐标：物体左右摇摆，类似于水草在水流中左右摇摆
  • 作用于Y轴坐标：物体的运动轨迹刚好就是正弦函数的波形
  • 作用于缩放属性

作用于X轴坐标

参考语法：

x = centerX + Math.sin(angle) * range
angle += speed

(centerX,centerY)表示物体中心坐标

angle表示角度

range表示振幅

speed表示角度改变的速度

作用于Y轴坐标

参考语法：

y = centerY + Math.sin(angle) * range
angle += speed

(centerX,centerY)表示物体中心坐标

angle表示角度

range表示振幅

speed表示角度改变的速度

作用于缩放属性

当正弦函数作用于物体的缩放属性时，物体会不断的放大然后缩小，从而呈现一种脉冲动画效果
参考语法：

scaleX = 1 + Math.sin(angle) * range
scaleY = 1 + Math.sin(angle) * range
angle += speed

scaleX表示物体在X轴方向缩放的倍数

scaleY表示物体在Y轴方向缩放的倍数

angle表示角度

range表示振幅

speed表示角度改变的大小

匀速运动

匀速运动

  1. 误区点1:匀速运动和匀速圆周运动
    匀速运动又称为匀速直线运动，是指物体仔一条直线上运动，并且在单位时间内位移的距离是相等的，即匀速运动需要具备两个条件：
  • 速度大小相等
  • 速度方向相等
    匀速运动是一种加速度为零的运动，匀速圆周运动不是匀速运动，因为速度是矢量，有方向，匀速圆周运动的速度方向是一直在改变的，匀速圆周运动是匀速率圆周运动，并不是匀速运动
  1. 参考语法：
object.x += vx
object.y += vy

object.x表示物体x轴坐标，vx表示物体在x轴方向上的速度，注意，速度是矢量，需要区分方向，我们可以用正数表示正方向，负数表示负方向。

再次强调，Canvas使用的是W3C坐标系，y轴正方向向下

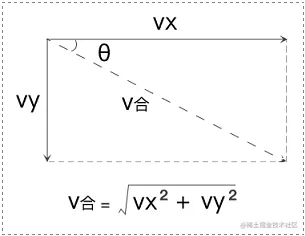

速度的合成与分解

采用矢量分解与合成方法，计算采用三角函数

图片1 (2).png

vx = speed * Math.cos(angle * Math.PI/180);
vy = speed * Math.sin(angle * Math.PI/180);
object.x += vx;
object.y += vy;

加速运动

  1. 加速运动，指的是方向相同、速度大小变化的运动。速度递增的是加速运动，速度递减的是减速运动。
  2. 加速运动分为两种：匀加速运动和变加速运动。

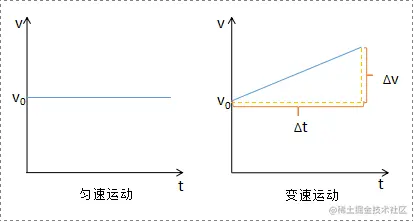

  3. 匀速运动和加速运动的比较

图片2 (1).png

右图展现了一种匀加速运动，取图像上任意一段，Δv/Δt的值恒定不变，即加速度恒定不变，因为v是矢量，所以加速度a也是矢量，存在方向

  1. 加速度的合成和分解，参考速度的合成与分解

重力

  1. 重力加速度：重力加速度是加速度的一种，方向永远垂直向下，指向地心，重力加速度的实质就是物体受地心引力形成的

Canvas动画循环注意事项：

  1. 对于需要不断改变的变量，一般在动画循环之前定义
  2. 对于需要不断改变的变量，一般在动画循环中图形绘制之后才递增或者递减

摩擦力

  1. 摩擦力，指的是阻碍物体相对运动的力。其中摩擦力的方向与物体相对运动的方向相反。摩擦力只会改变速度的大小而不会改变它的方向
  2. 参考语法
vx *= friction;
vy *= friction;
object.x += vx;
object.y += vy;

friction就是摩擦系数
