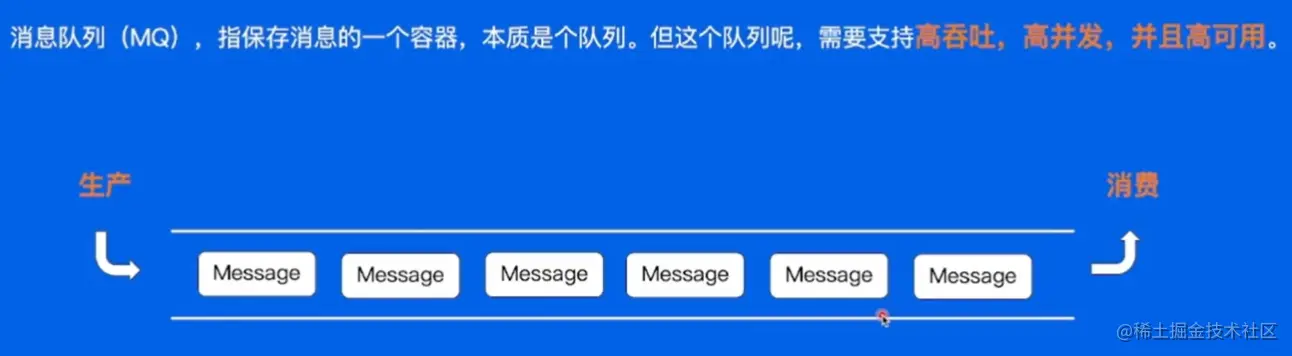

消息队列

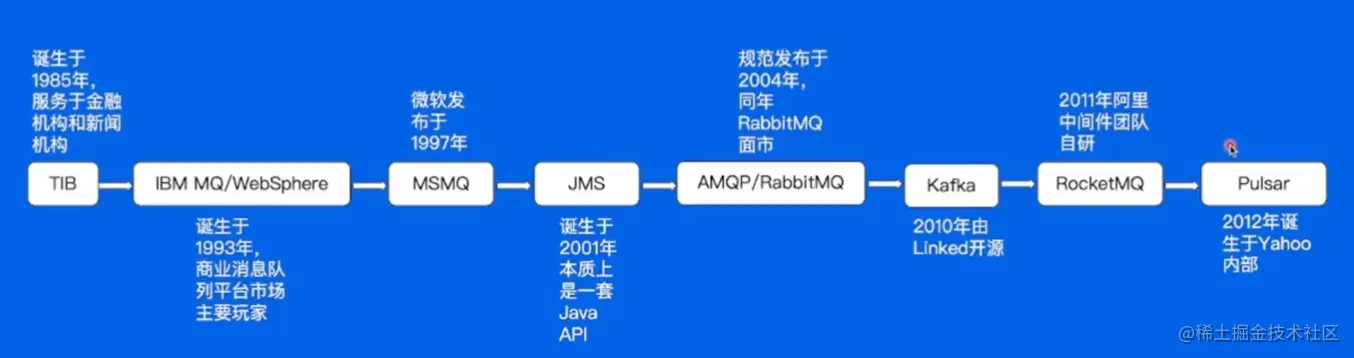

发展历程

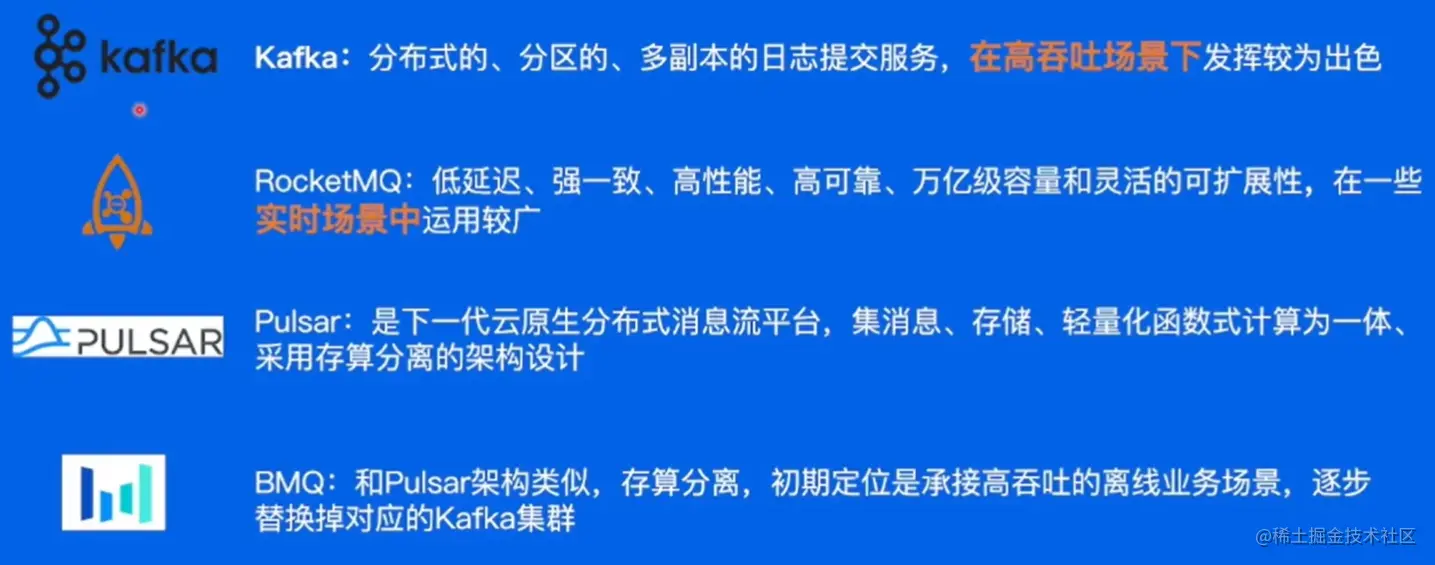

常见的消息队列


Kafka

Kafka可以参考这个链接：blog.csdn.net/aaa_a_b_c/a…

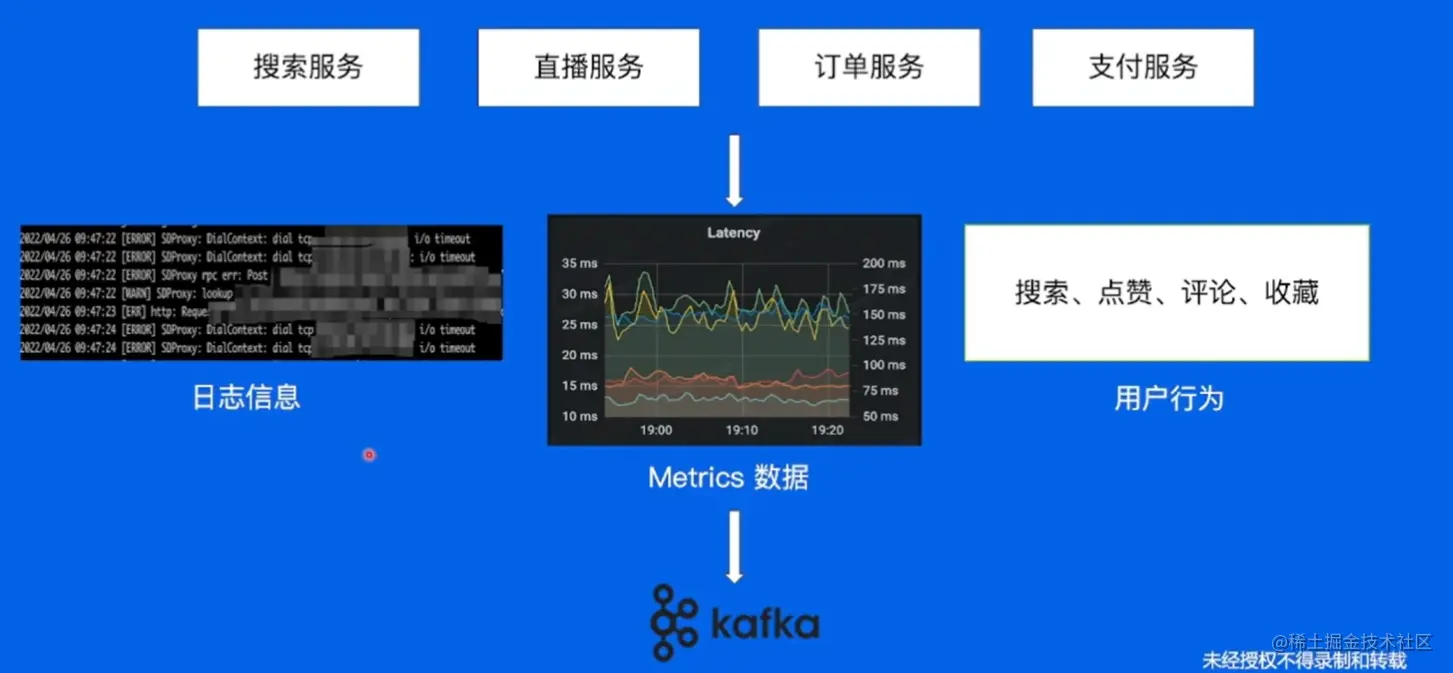

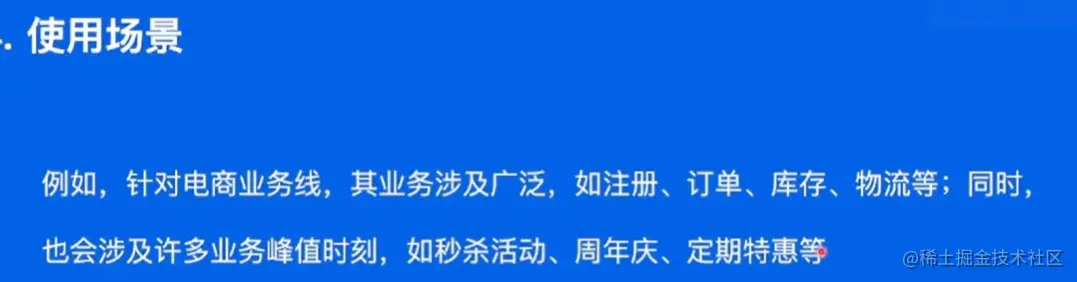

使用场景


可以通过metrics数据监控查询等耗时问题

日志信息、Metric数据、用户行为等在kafka中都会被放到消息队列中

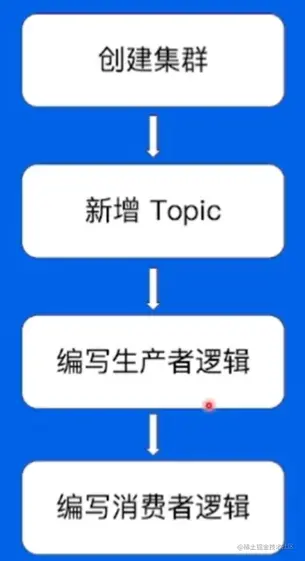

使用kafka


topic指的是业务场景，所有有关的业务场景都存储在topic中

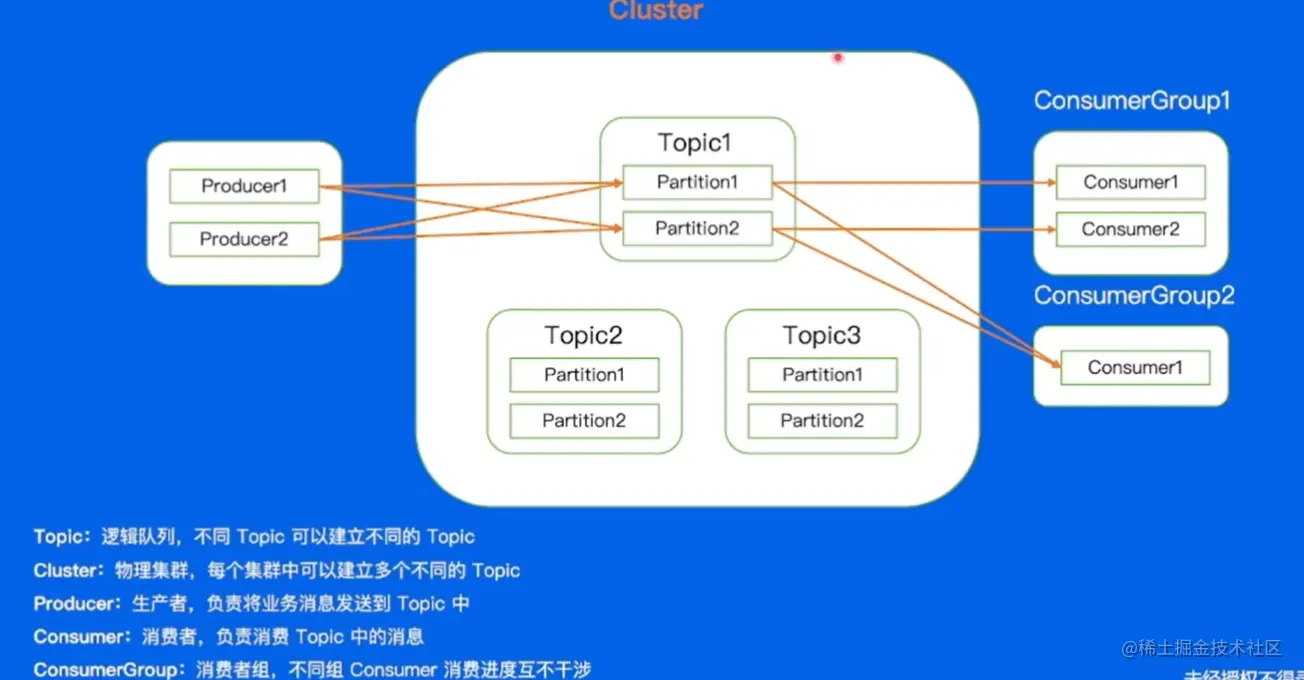

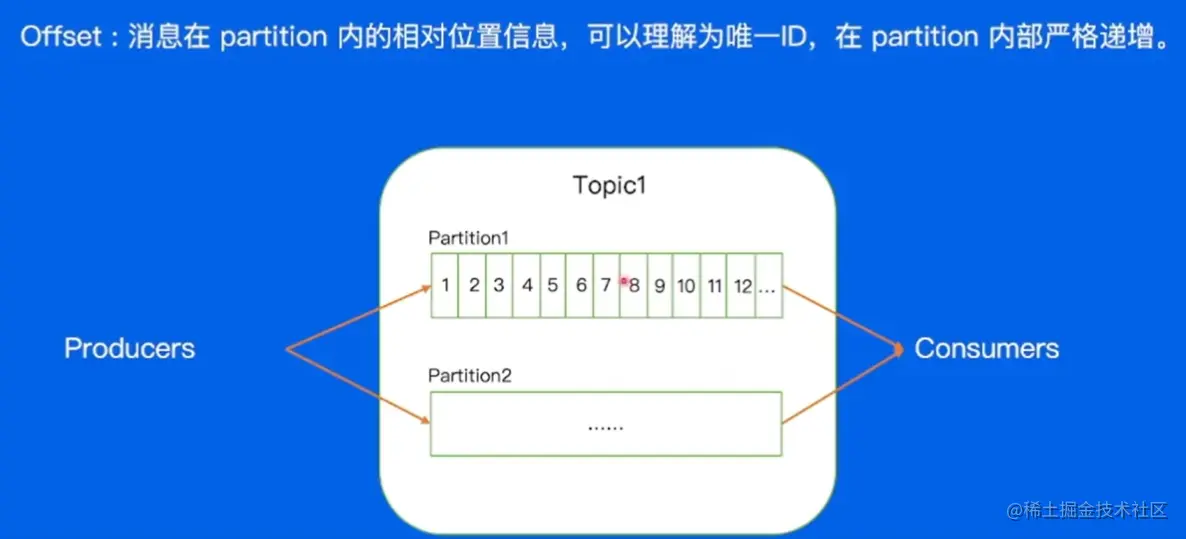

基本概念


partition是topic的一个分区的概念 不同分区的消息可以并发处理



partition会有多个不同的负载 分布在不同的机器上

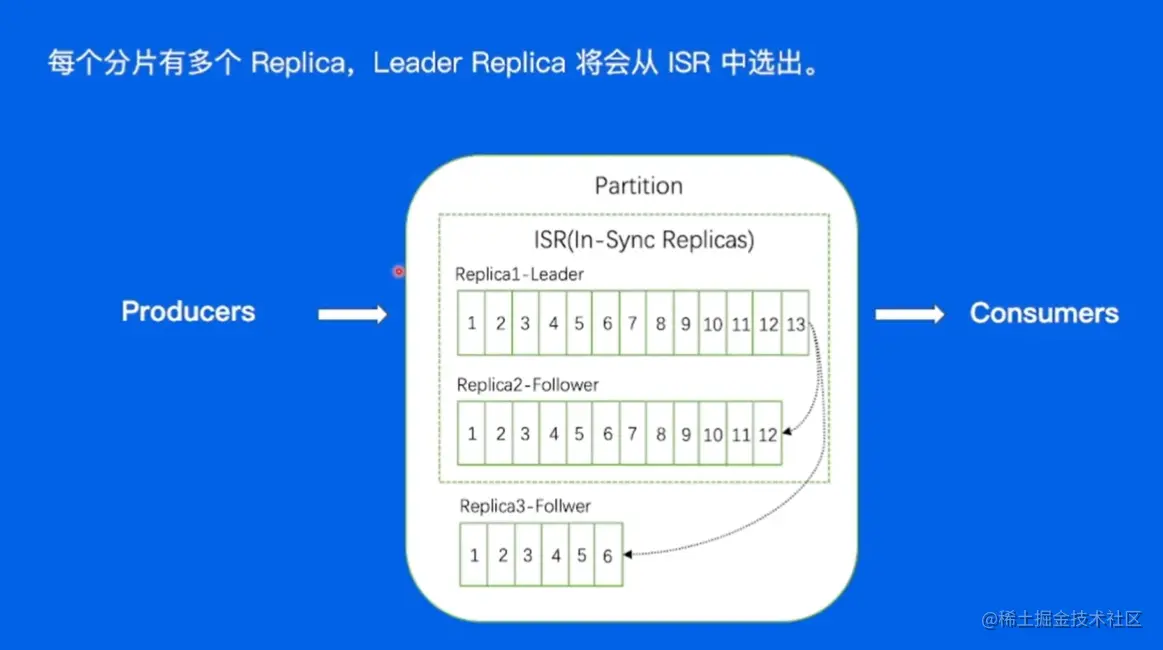

leader负责对外写入或者读取

follower负责从leader拉取信息 尽量与leader保持一致，如果和leader差距太大的话就会被踢出ISR，如果leader宕机之后可以从ISR中选择follower先顶替leader的工作

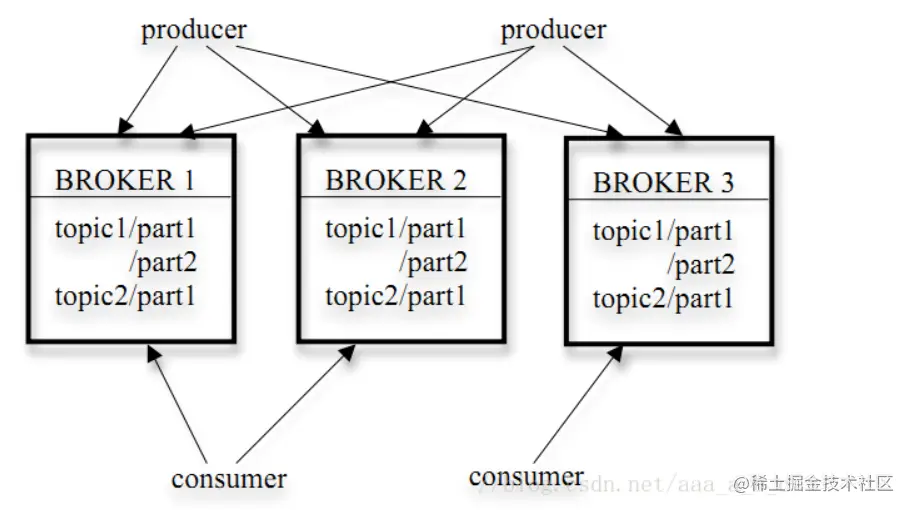

topic和broker没有明确的对应关系。topic只是一个逻辑上的概念，对消息进行分类。topic在物理上分成多个partition，单独以 leader parition论，partition均匀的分布在broker上，这样做的好处是1、可以负载均衡，2、可以并行发送消息。

数据复制

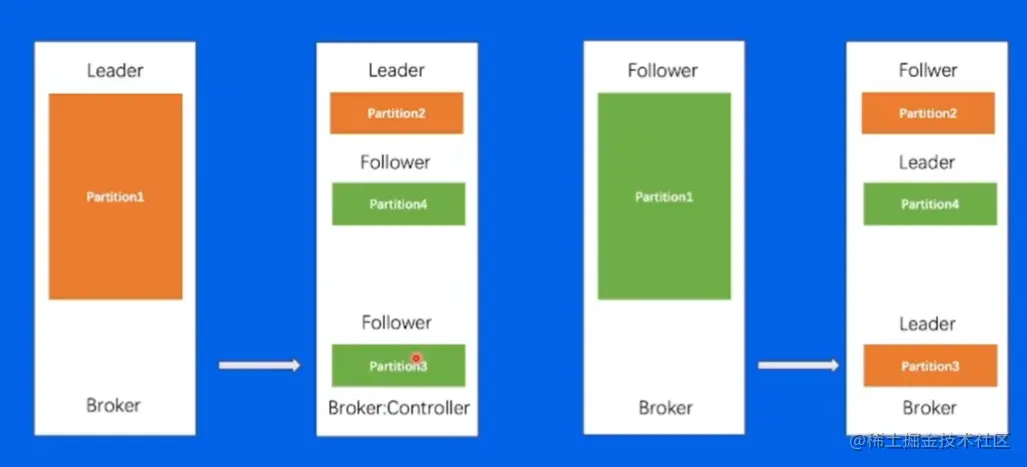

topic1也就是leader在不同的分区上 他在每个分区中相当于controller的角色

但是这种方式存在问题

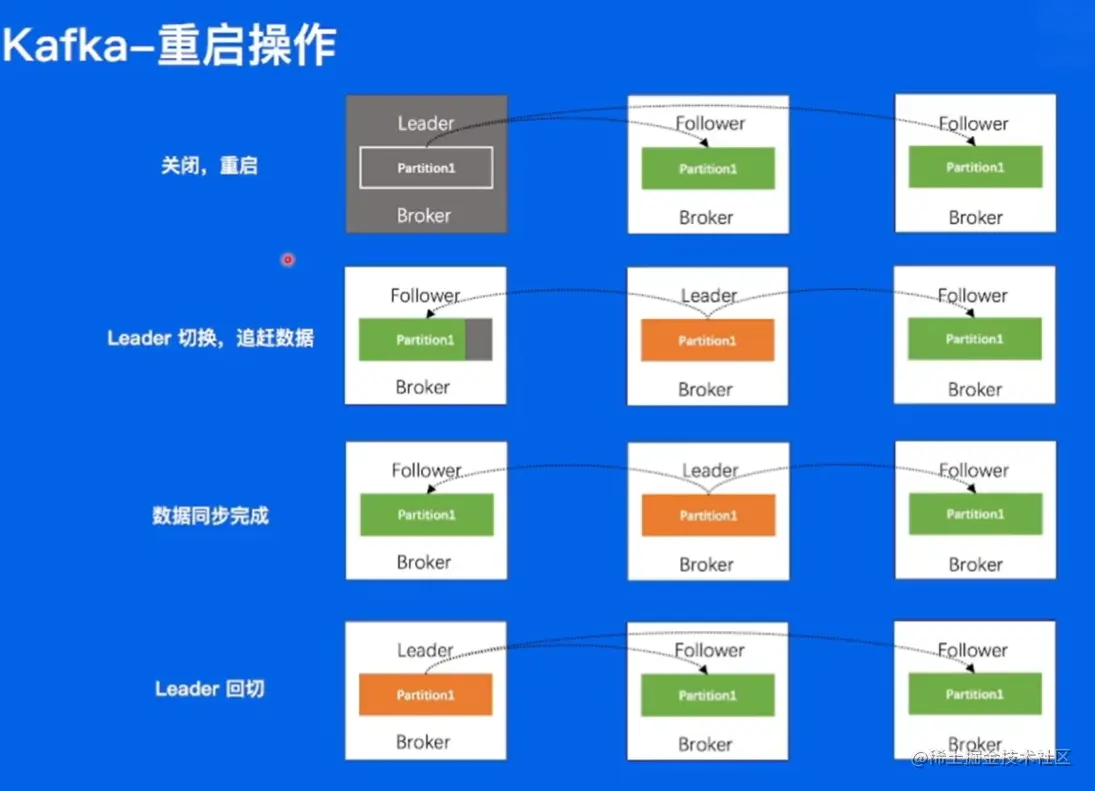

当我们重启其中一个broker的leader的时候，会重新选择一个新的leader 数据的使用还在进行 可能会导致broker之间的数据存在差异（黑色的虚线箭头表示数据的复制） ，所以需要进行数据的同步与追赶，最后需要进行一个leader的回切（防止大部分的leader都跑到其他节点，从而出现负载均衡的问题）

除了重启之外，也可以通过其他方式进行

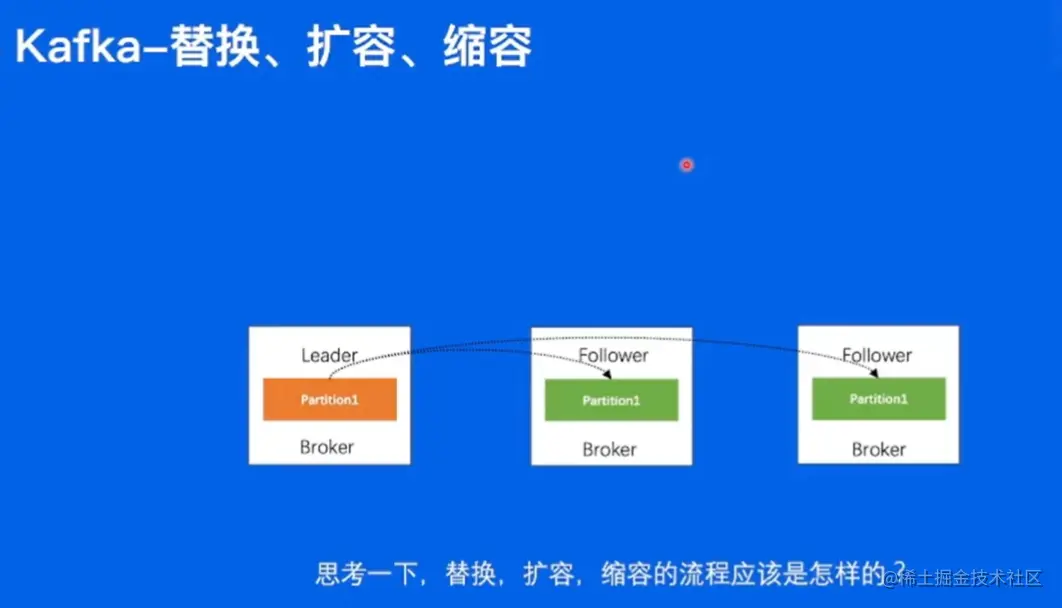

替换和重启类似

只要有节点的变更都会消耗时间

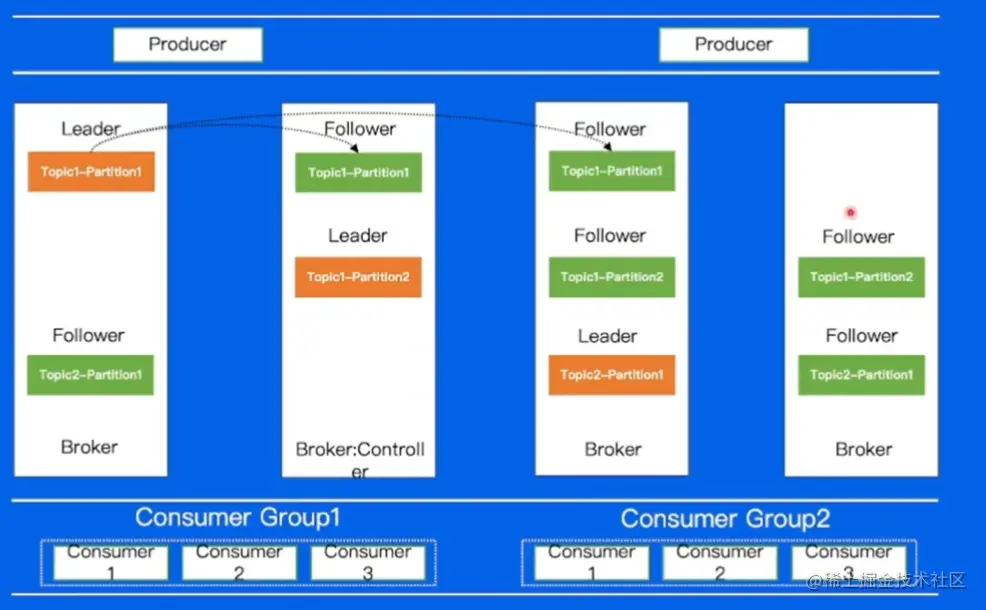

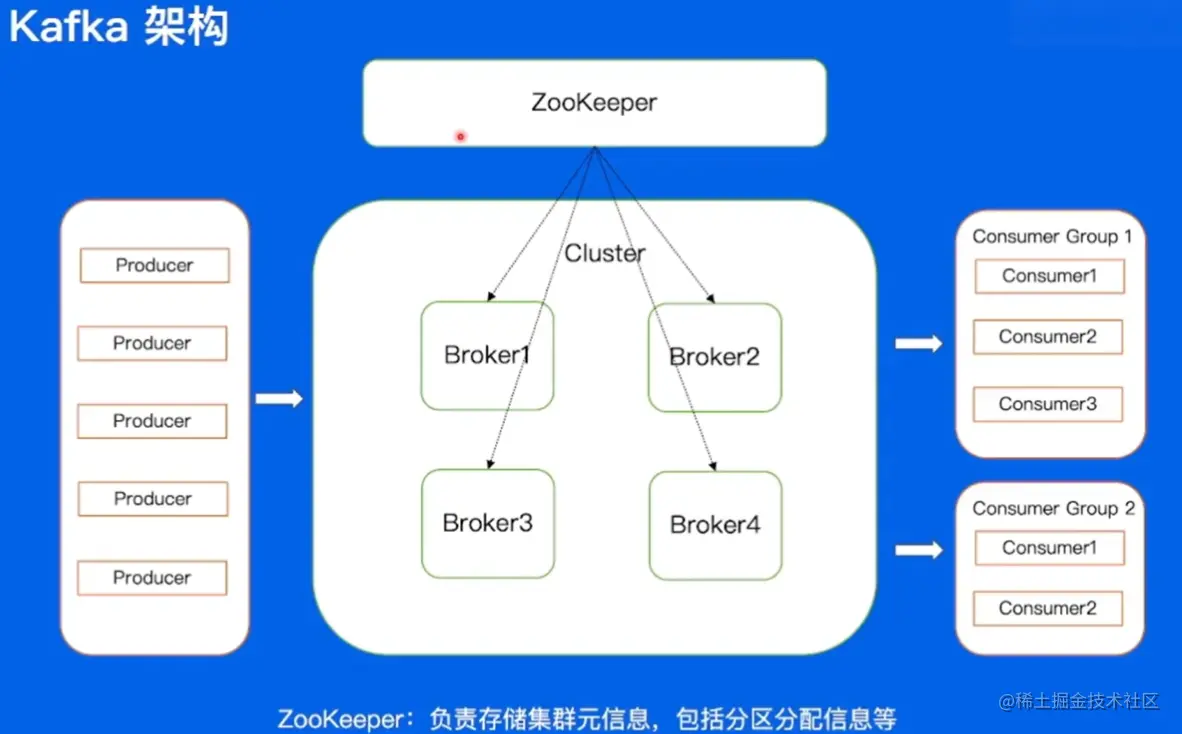

kafka架构

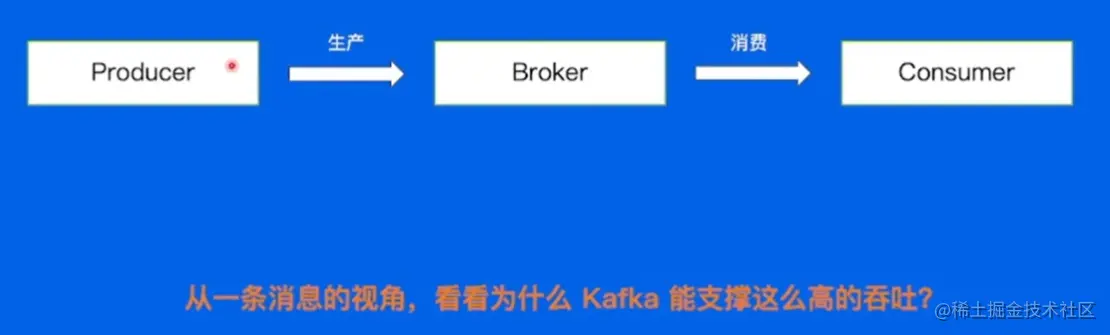

主要就是生产者、集群和消费者群

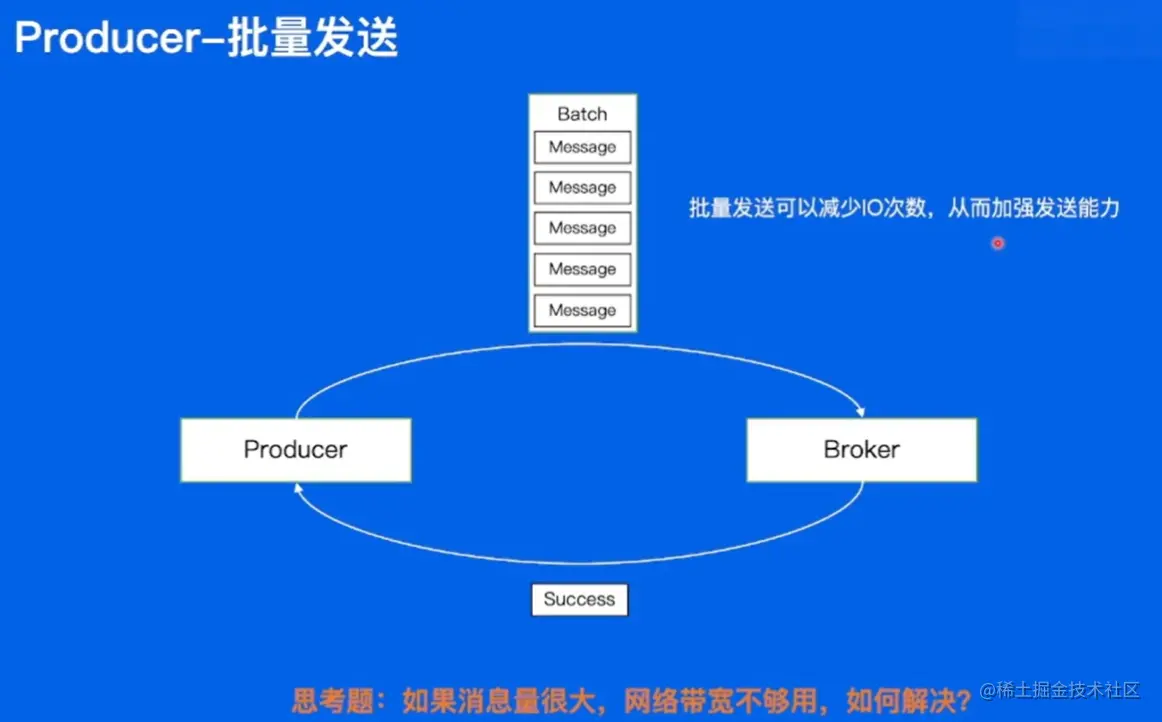

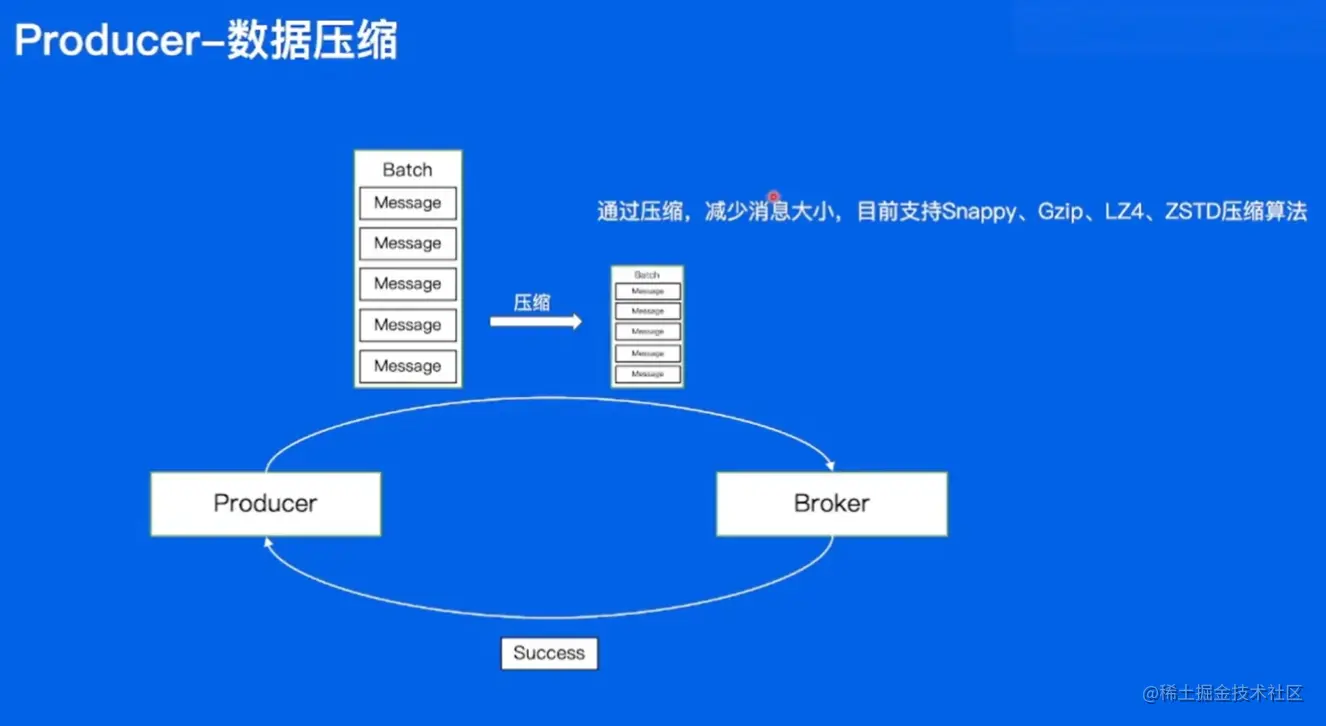

Producer




Broker

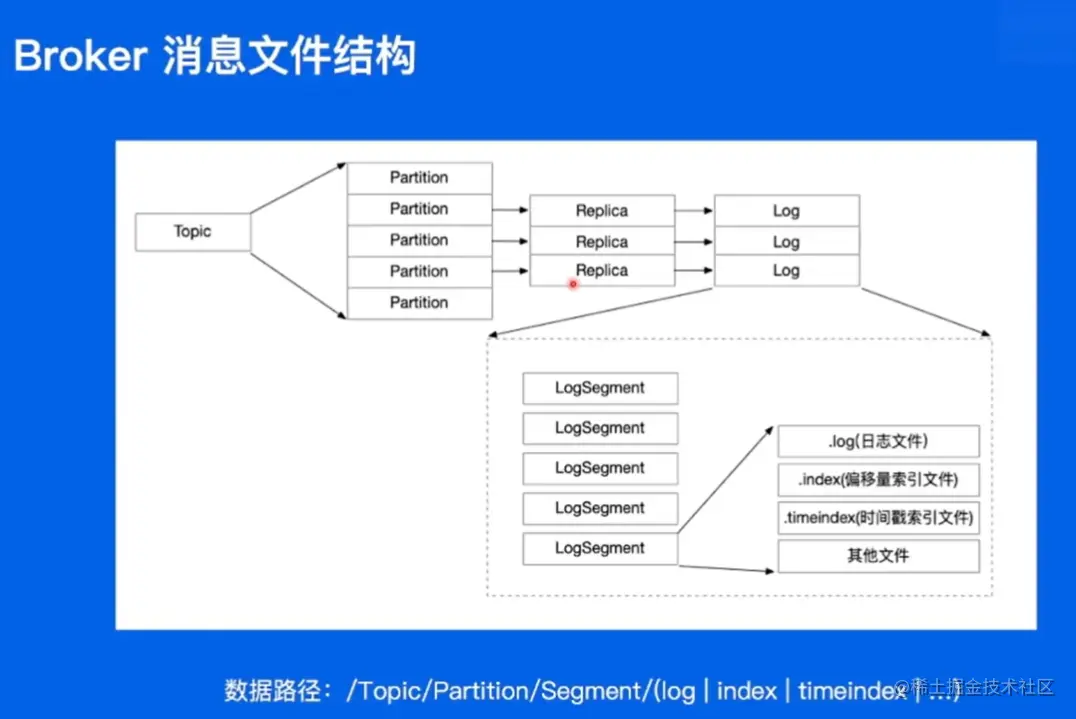

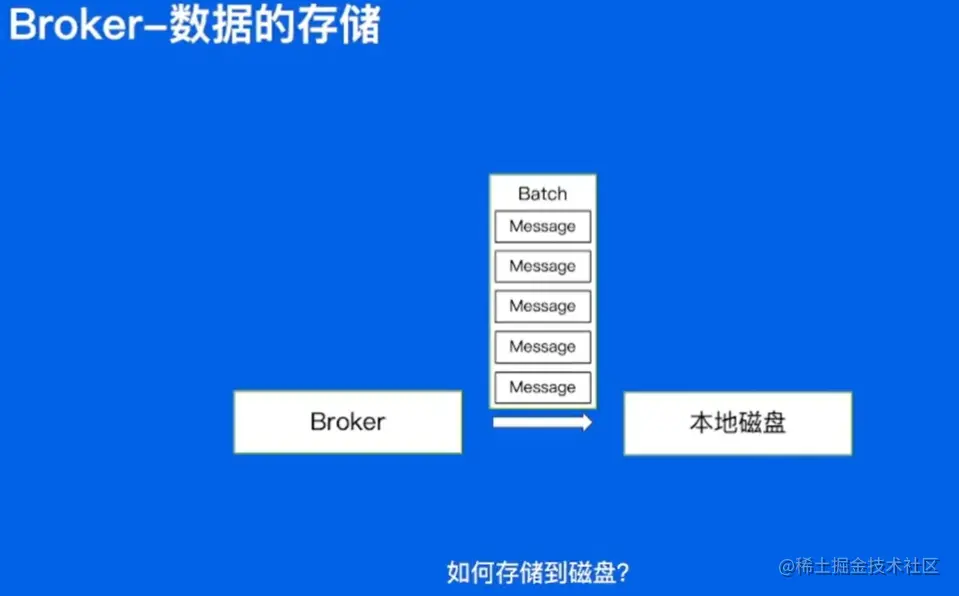

broker 如何存储数据？


以日志的形式存储

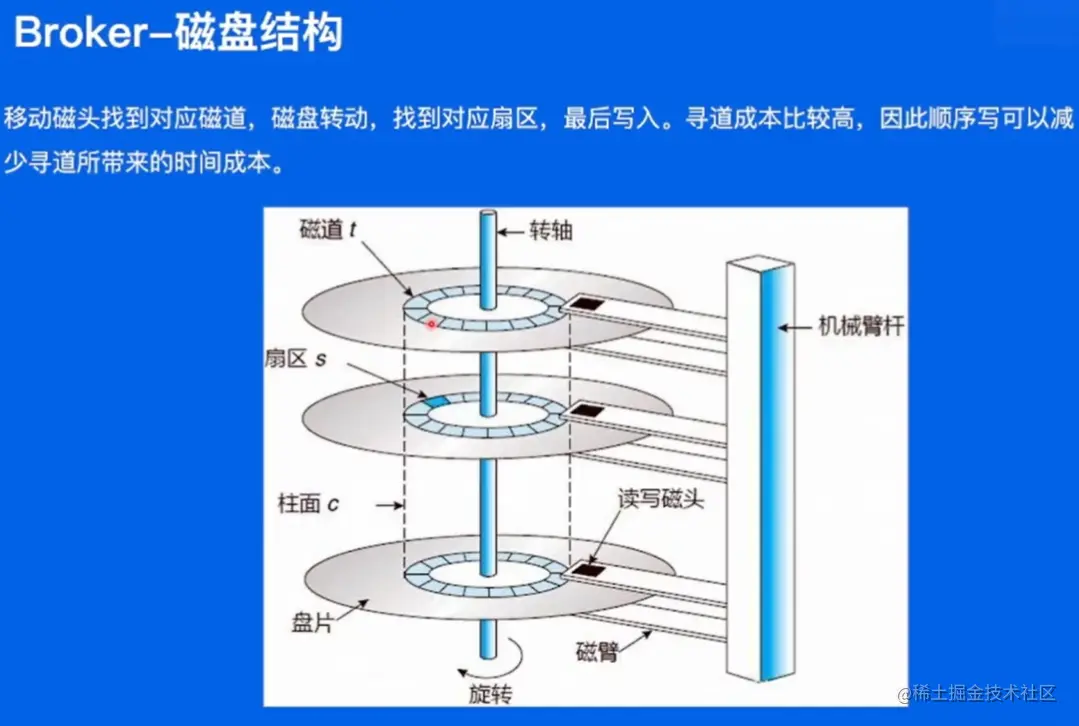

通过磁盘结构来读写

  1. 磁头移动到指定的磁道上（移动磁头的时间比较长）
  2. 磁盘转动，找到对应的扇区
  3. 在扇区上进行读写

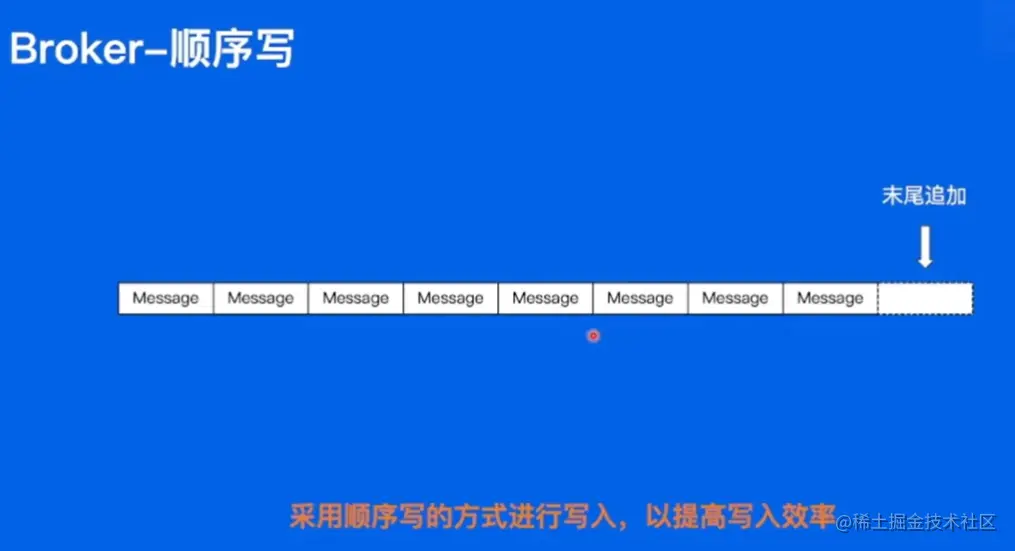

通过顺序写的机制来写入，以减少寻道的时间

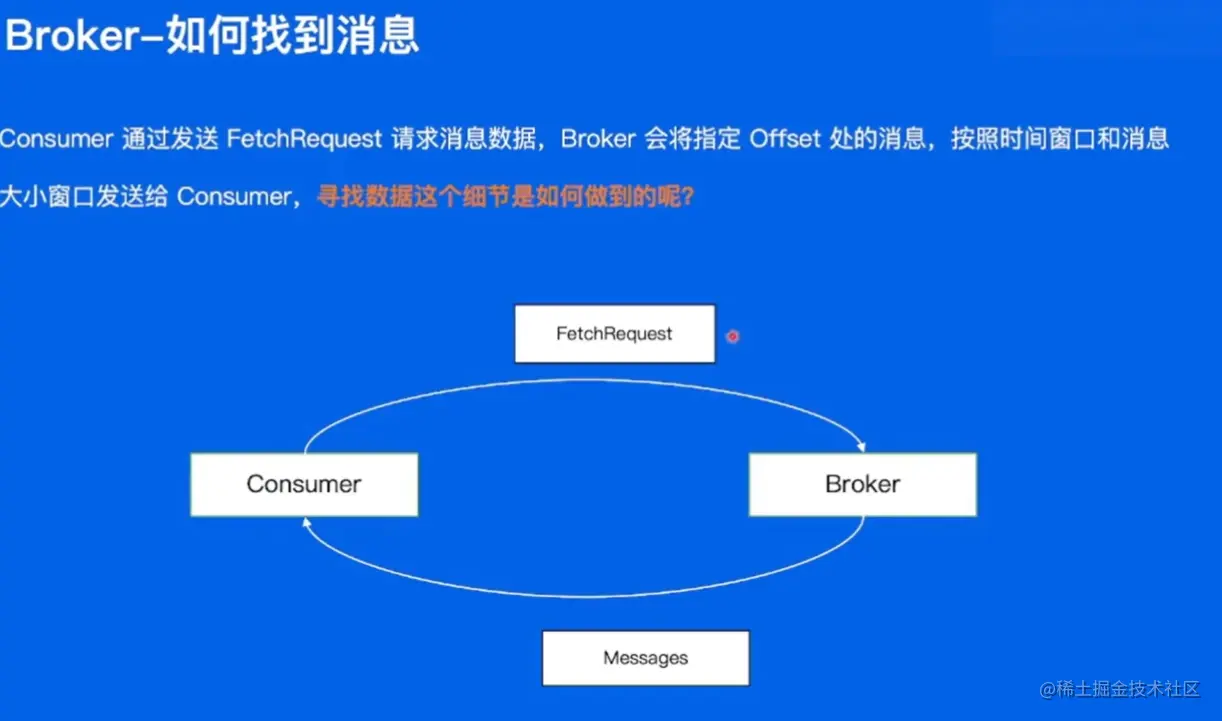

如何读取消息，首先会发送一个fetchrequest请求给broker

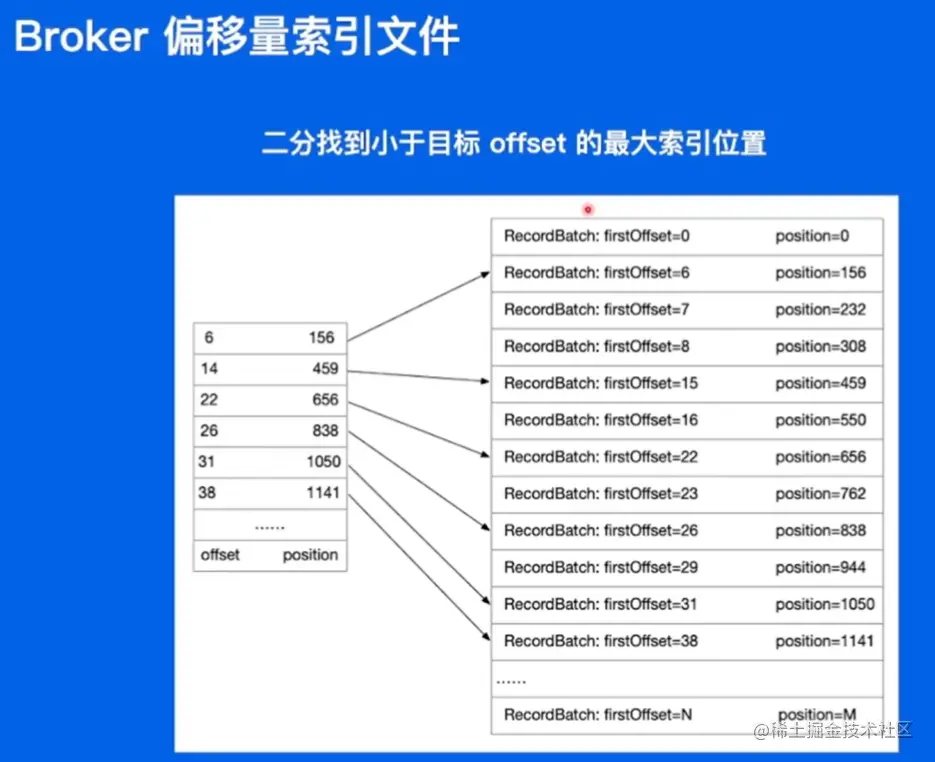

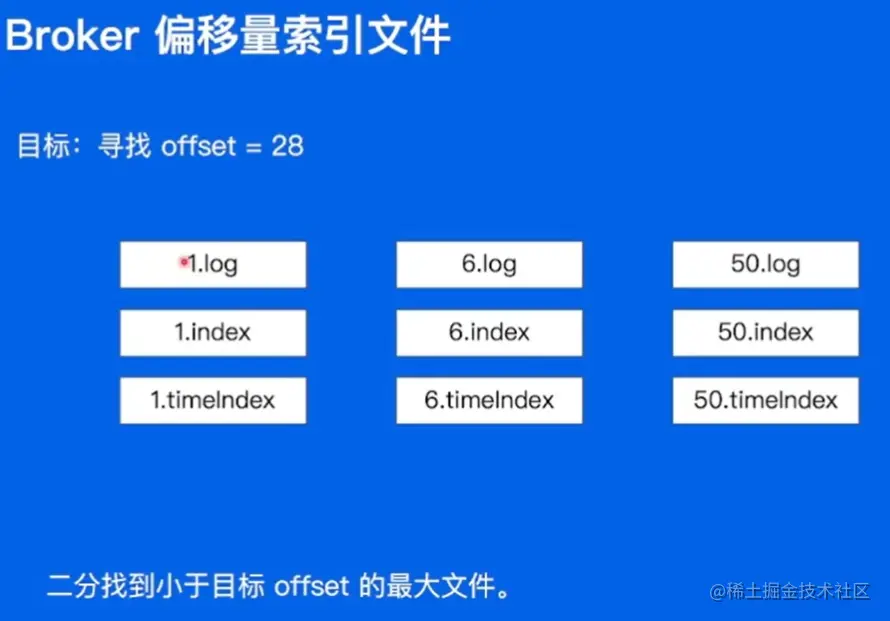

采用的是稀疏索引的方式

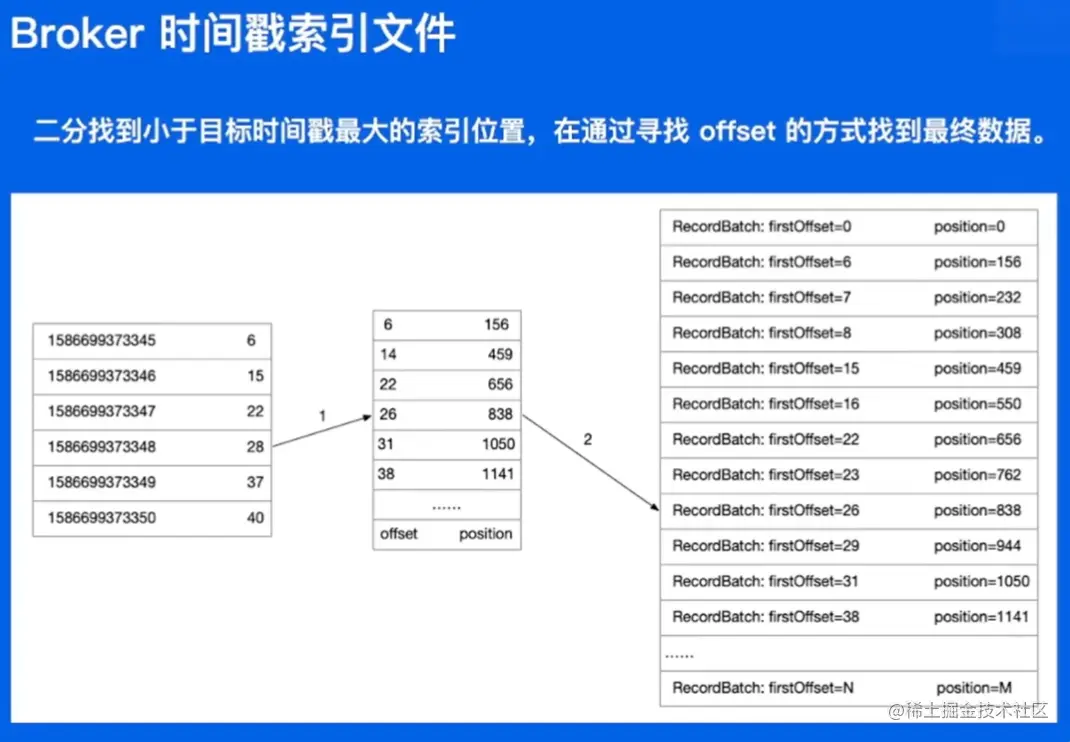

时间戳索引相对于偏移量索引多加了一个时间戳到offset的查找的步骤 也就是第一个块

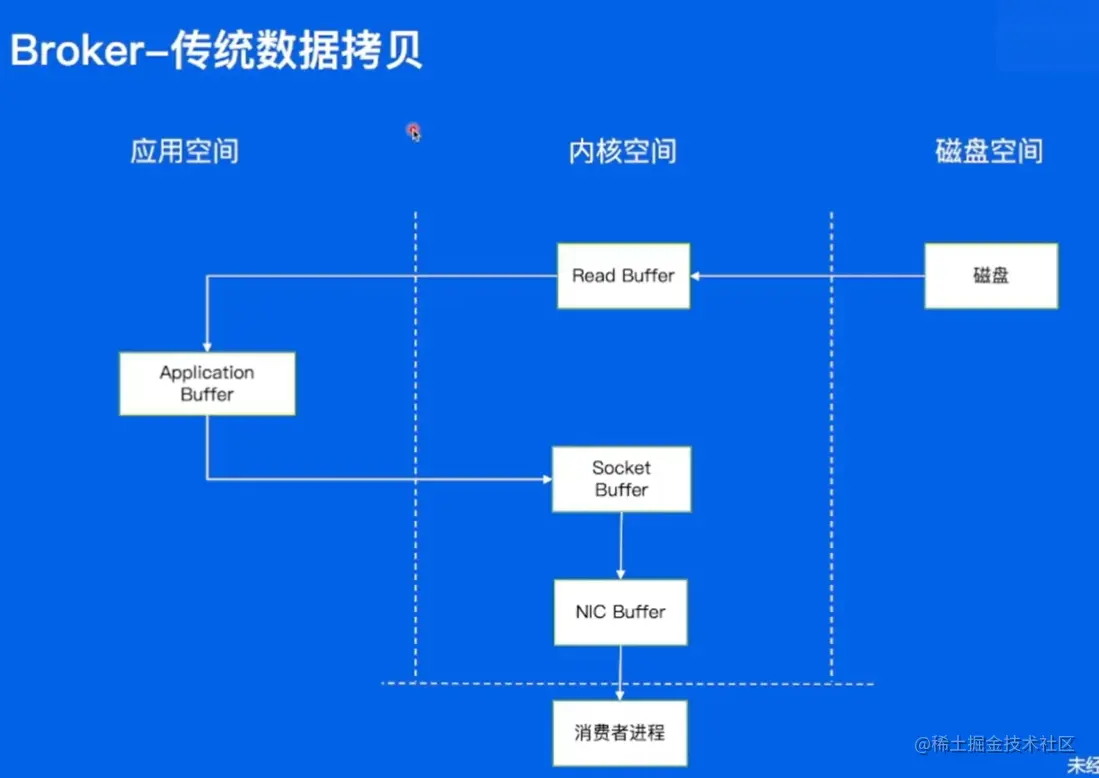

找到数据之后 在发送给consumer之前需要做一些拷贝，因为数据存储在磁盘中 需要先将数据拷贝到内核空间中才能给到用户空间 最后通过网卡内存（NIC）将数据发送给消费者（这种方式开销比较大）

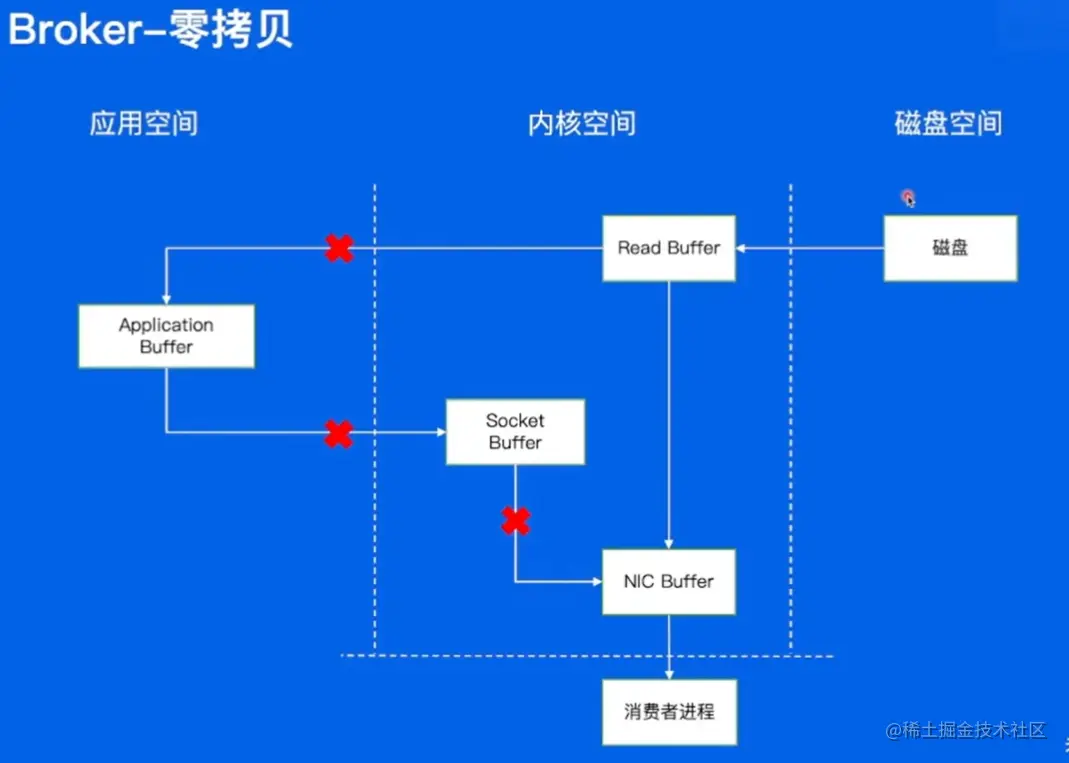

传统的数据拷贝开销较大 kafka使用了零拷贝的方式，直接在内核空间中进行数据的拷贝而不需要通过应用空间

同理 写入也使用了相同的拷贝方式，即零拷贝（写入的时候直接写入内核空间）

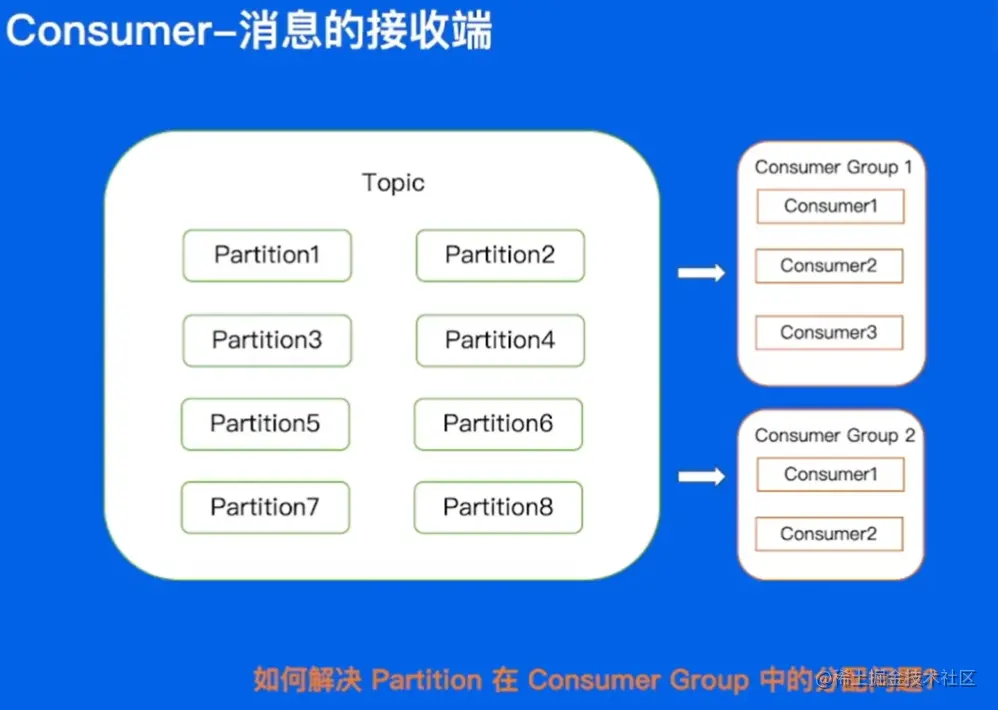

Consumer


手动分配


  1. 如果其中一个consumer挂了，比如consumer3挂了，分区7和分区8的数据流就会断掉（不能自动容灾）
  2. 重新加一个consumer也得重新分配
  3. 优点是：比较快

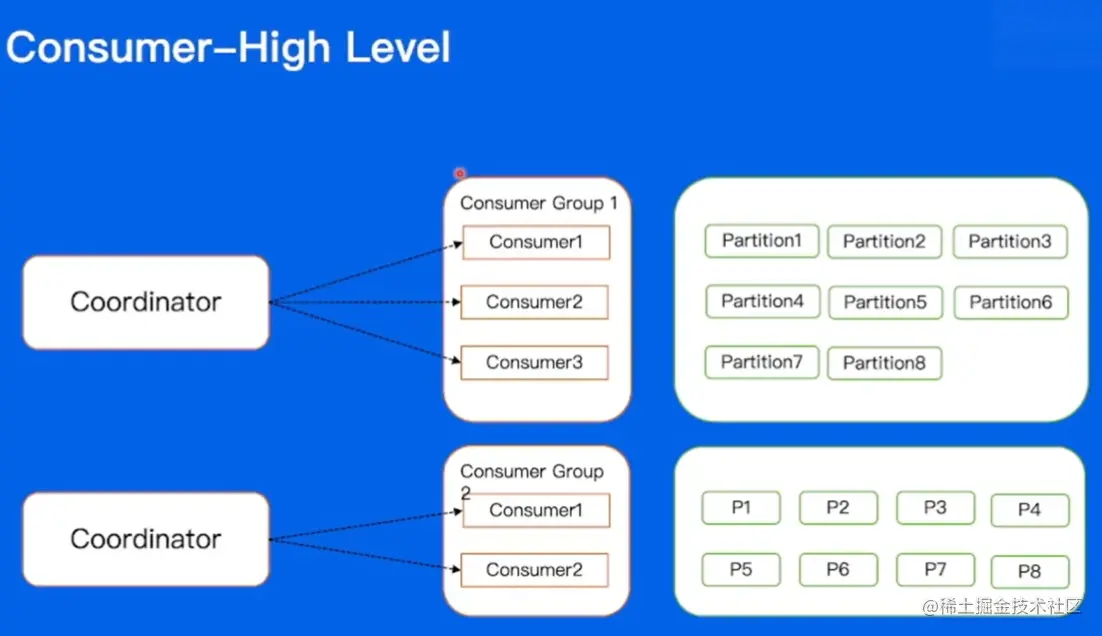

自动分配

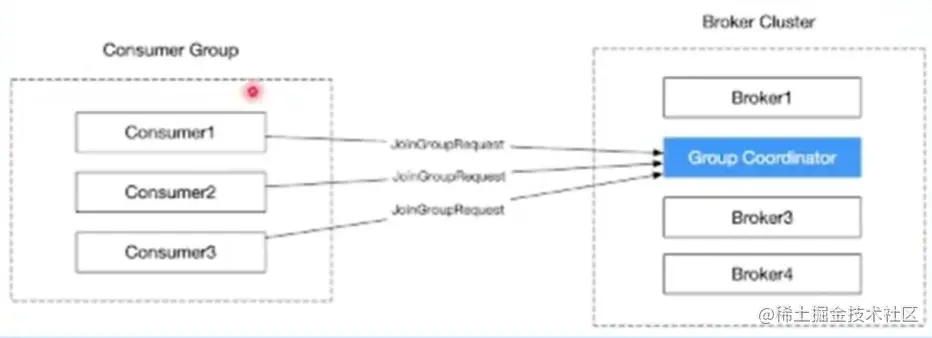

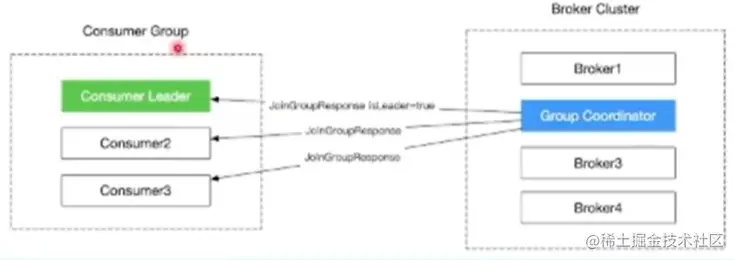

分配过程

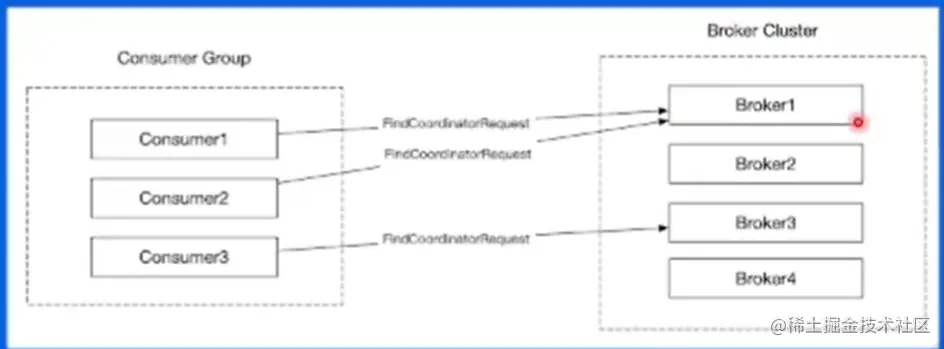

有consumer进来之后首先会随机选择一个broker（负载比较低的）


之后broker会告诉consumer他对应的协调者是具体的哪个broker

然后consumer会发起第二轮请求找到对应的协调者 说consumer想要加入到这个cluster中


broker会从consumer中选取一台当做leader，用来计算整个分布的策略

这是因为对于某些特定的业务来说，有自己的业务特性 希望某个分片分配到某个特定的consumer上

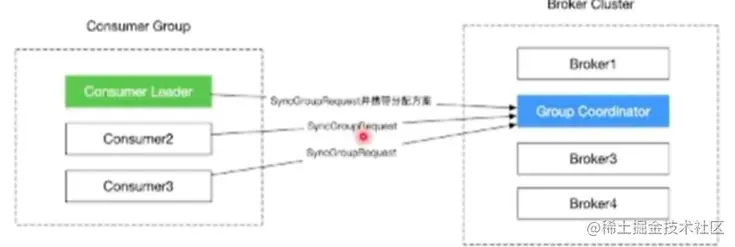

第三个请求用来同步整个集群的方案数据等

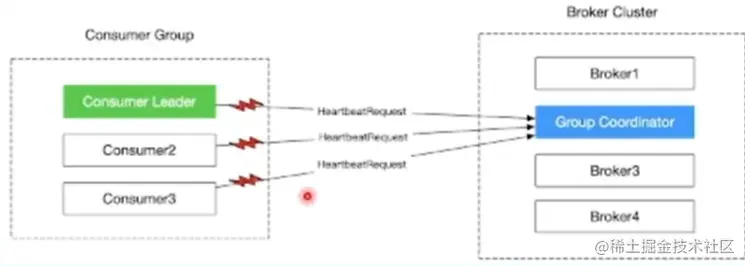

连接成功之后每个consumer会在一定间隔内给cluster发送心跳

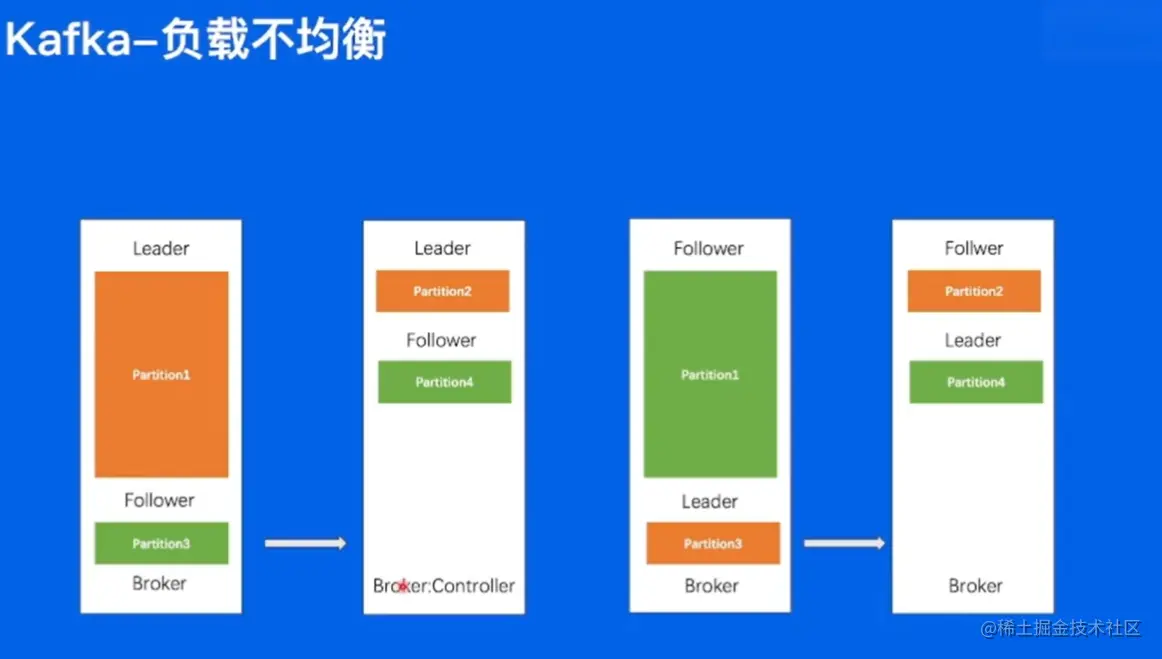

负载不均衡问题


可以将其中的partition迁到另一个broker中 但是迁出的时候会有数据复制的问题 （需要进行权衡）

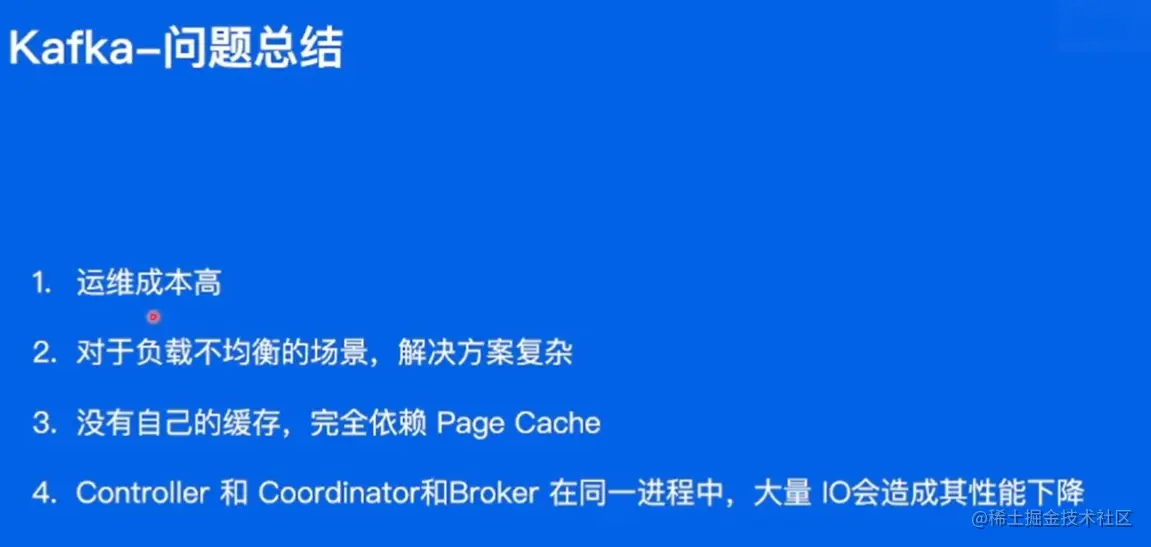

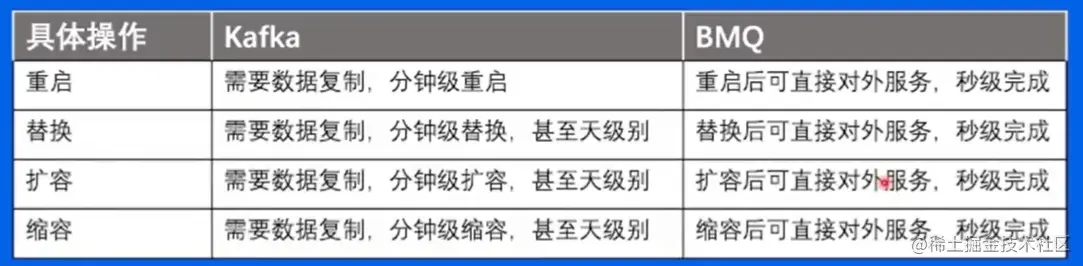

存在问题


BMQ

优点：兼容kafka协议，存算分离，云原生消息队列

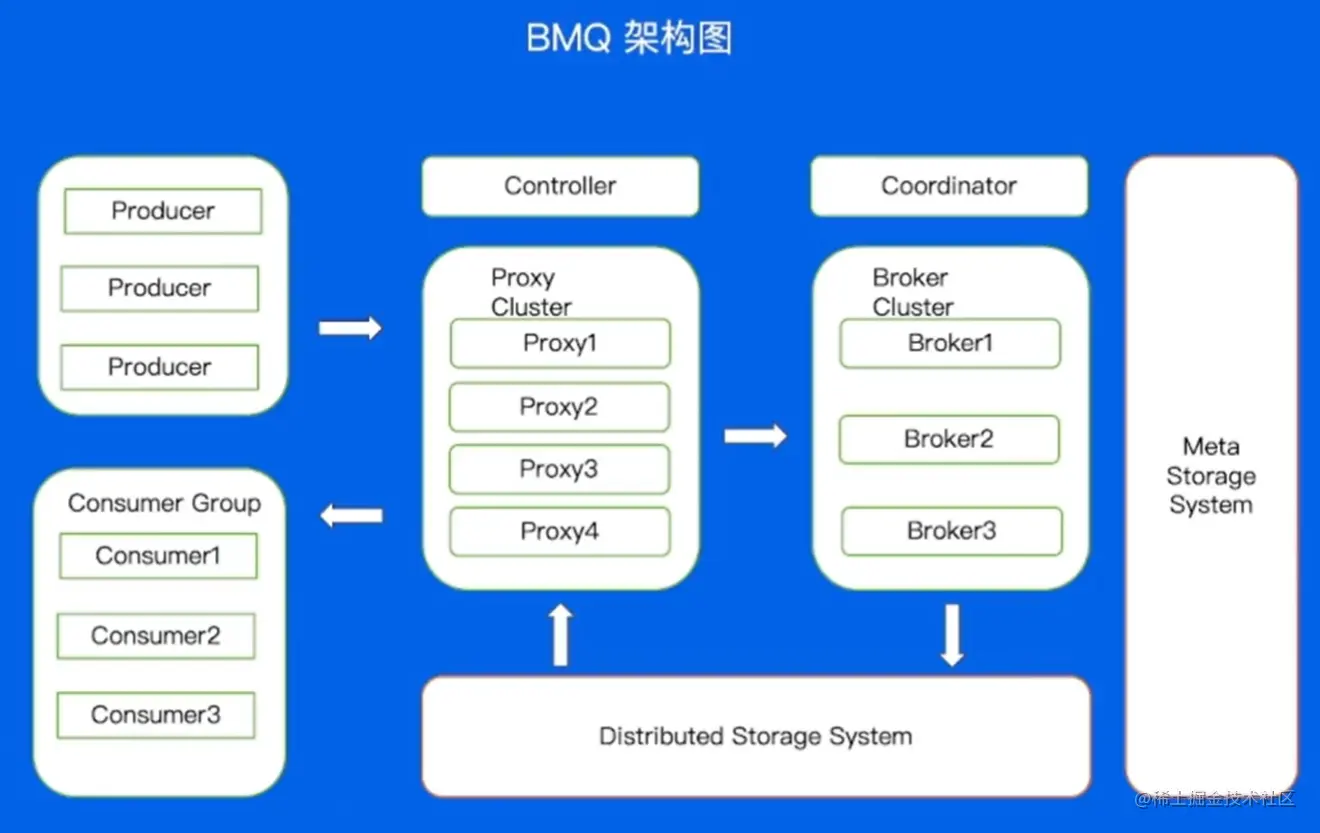

整体架构


相比于kafka来说增加了代理模块和分布式存储系统


HDFS

写文件流程

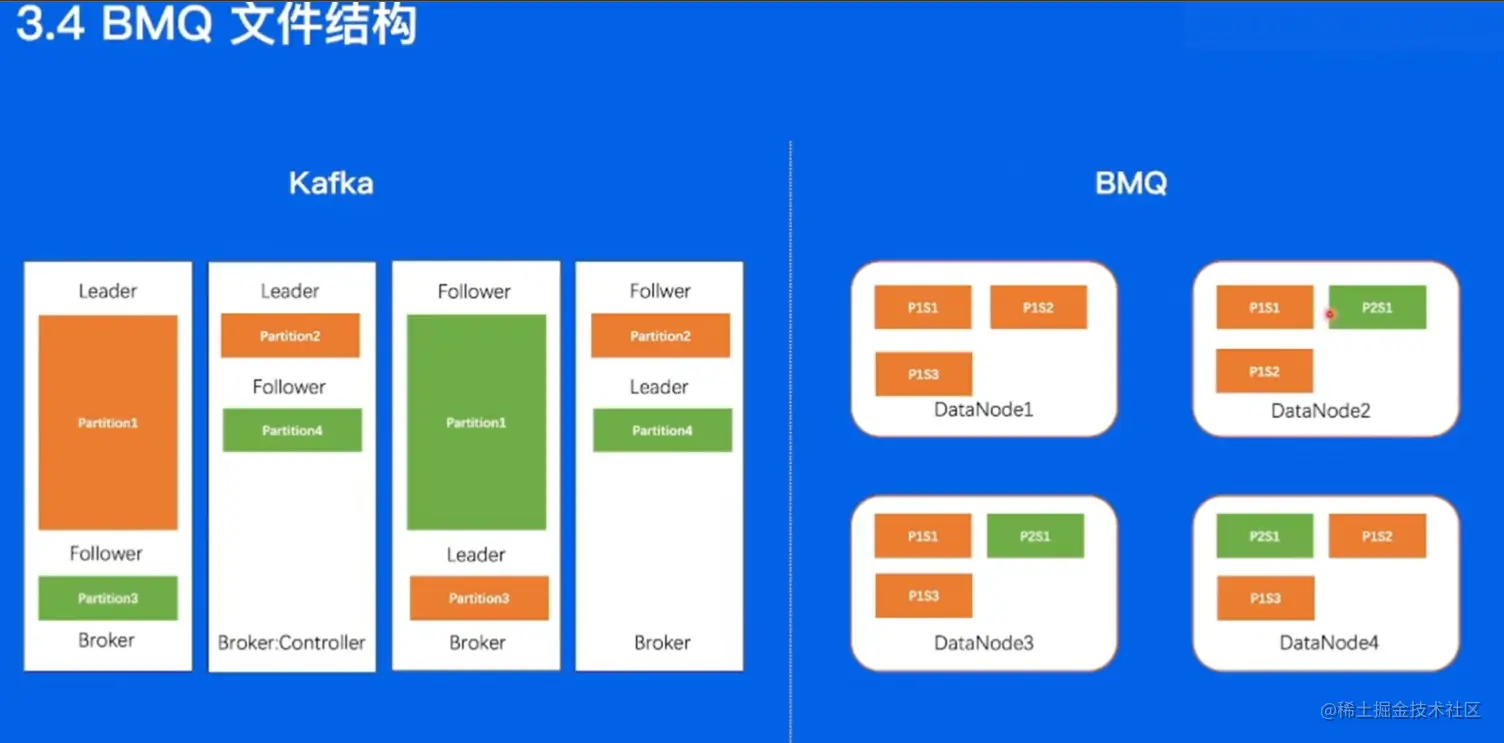

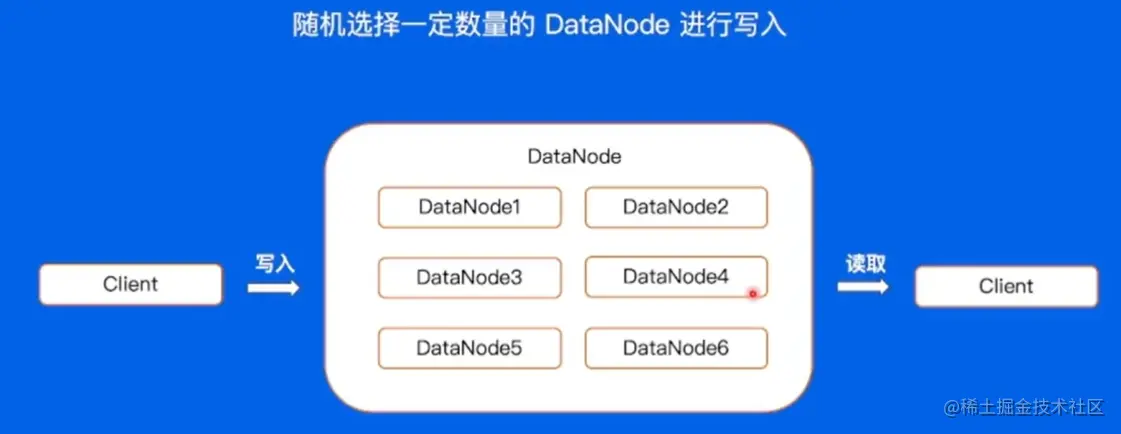

数据不会都分配在同一个节点 上图中共数据选择是哪个节点进行写入，然后随机的在dataNode上进行分配（比如P1S1 分别分配在，1 2 3 DataNode）

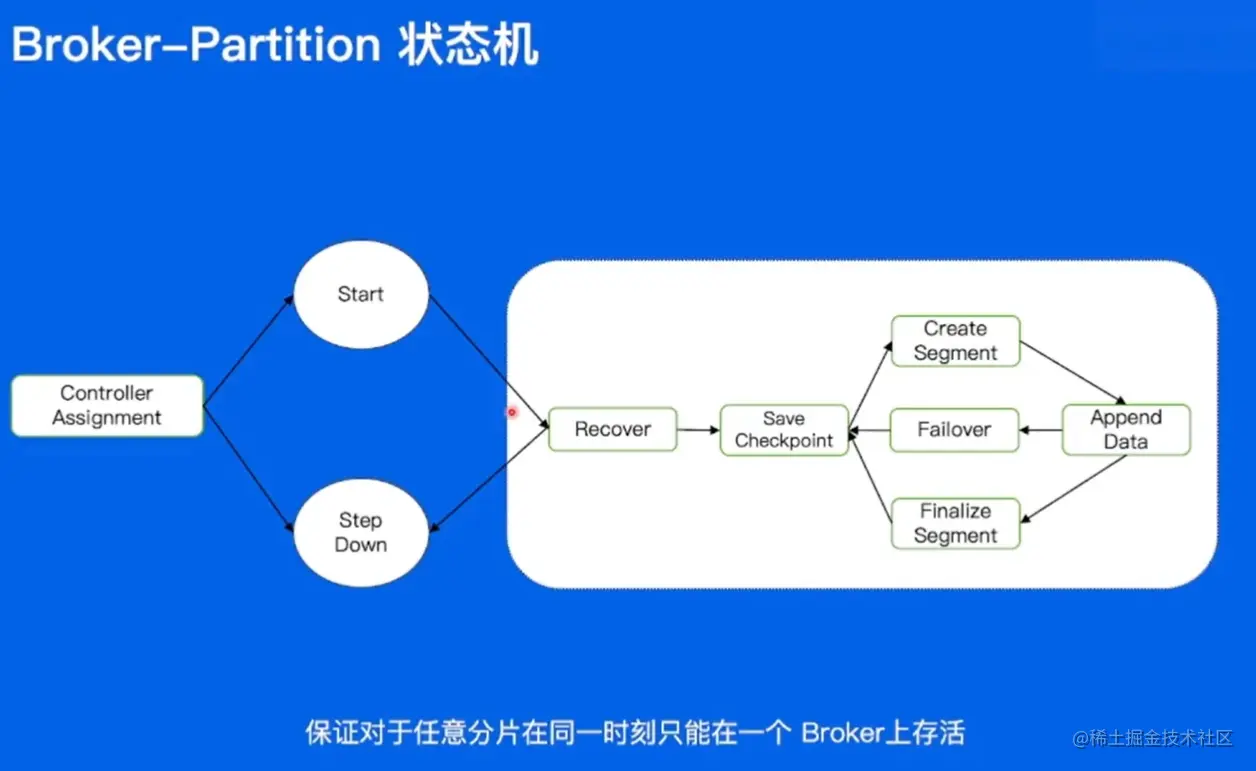

broker状态机


不会在同一个broker中有相同的分片，分片会在规定的机制下进行流转

recover：争夺使用权，抢锁，即一个文件只能有一个进程来写入；检查broker是否处于宕机等问题状态，如果是的话直接进行数据写入会造成问题，因此需要recover进行broker的恢复

fileover：如果append数据的时候出现异常 用来保证数据不会被中断

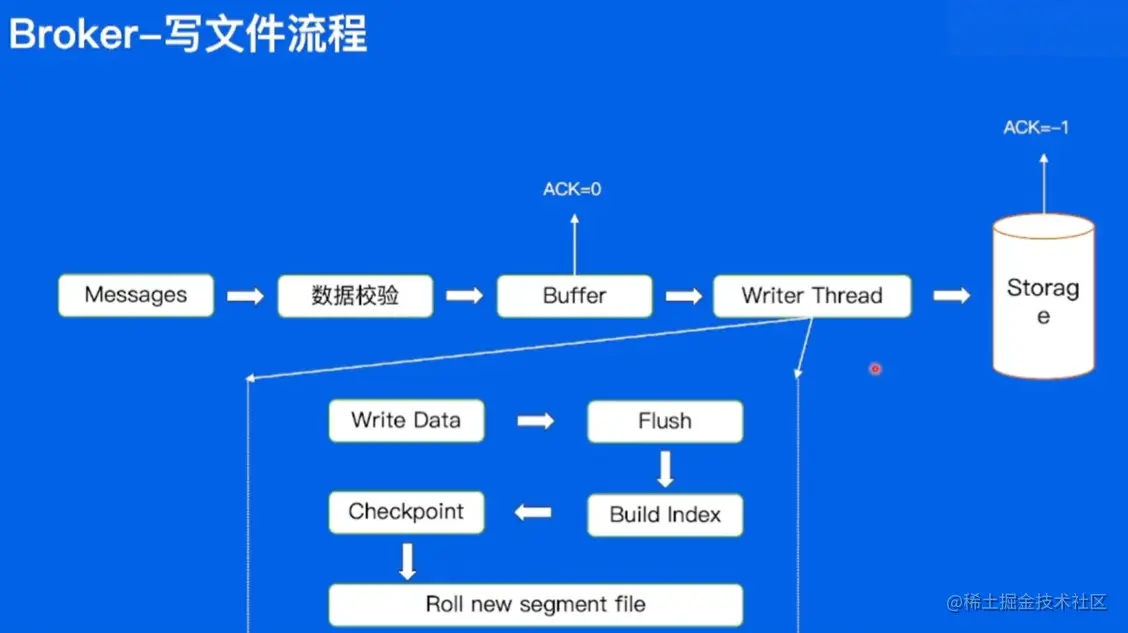

write thread 异步处理

如果写入到buffer中就算写入成功的话：会有很高的吞吐，但是如果只写入到buffer中但是还没写入到磁盘中此时磁盘宕掉了，那么会造成写入数据的丢失

checkpoint：相当于一个标识，表示已经写入磁盘并且建立了索引，和上一张的checkpoint相同

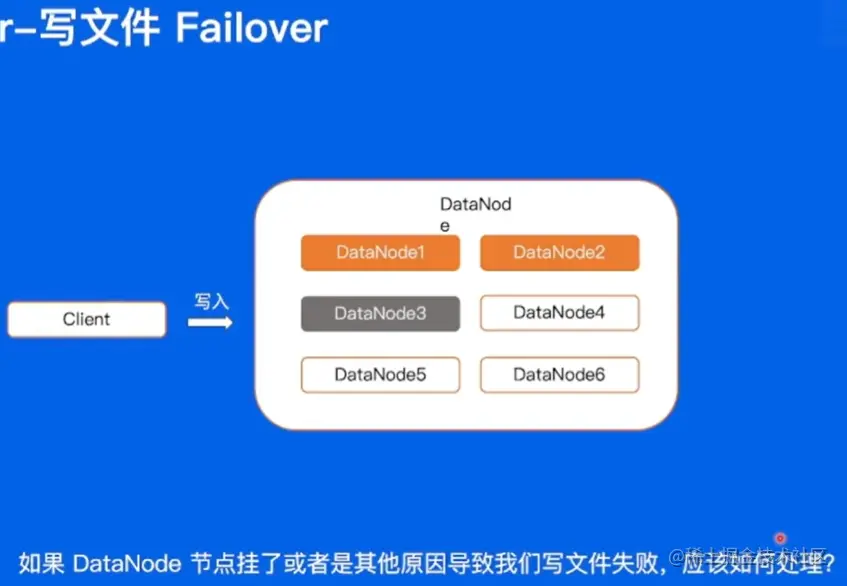

如果datanode挂了 failover机制会找一个其他的datanode继续进行写入操作 而不是等待原来的那个修复

proxy读取数据


wait：如果没有wait机制的话 topic如果没有读取到数据会一直轮训，io压力较大；wait中设置了两种返回方式：1. 数据大小到达一定量的时候返回 2. 超过设置时间之后还没到读取一定量的数据也会进行返回

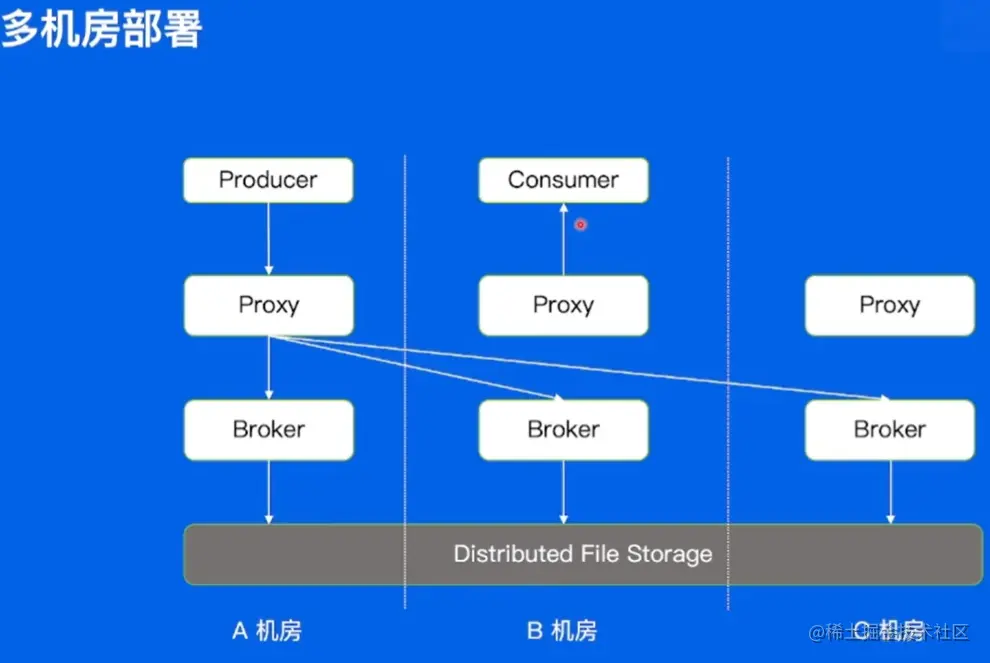

多机房部署


proxy一个就可以工作了

broker需要全部一起进行工作

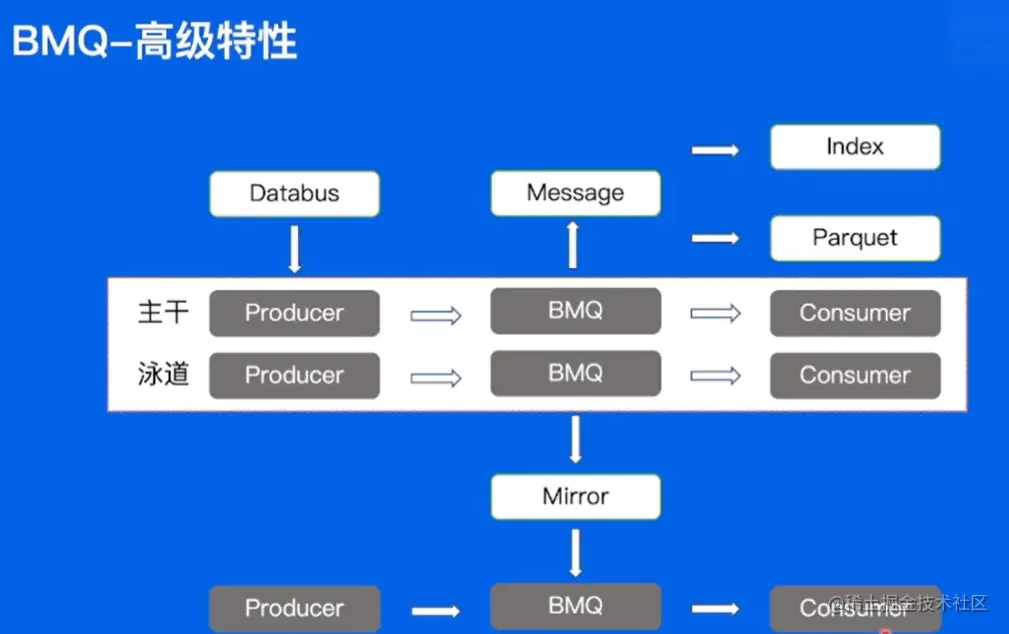

高级特性


可应对复杂场景

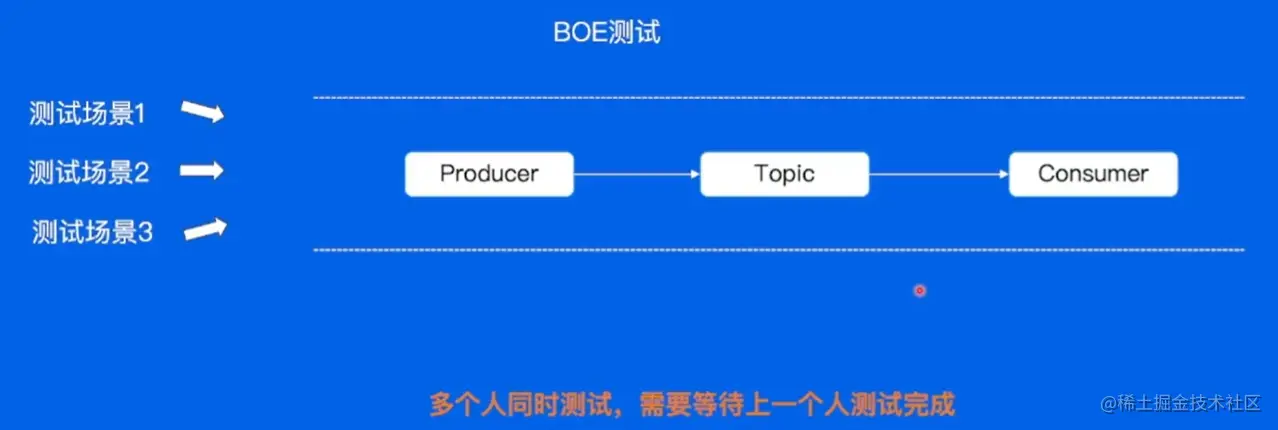

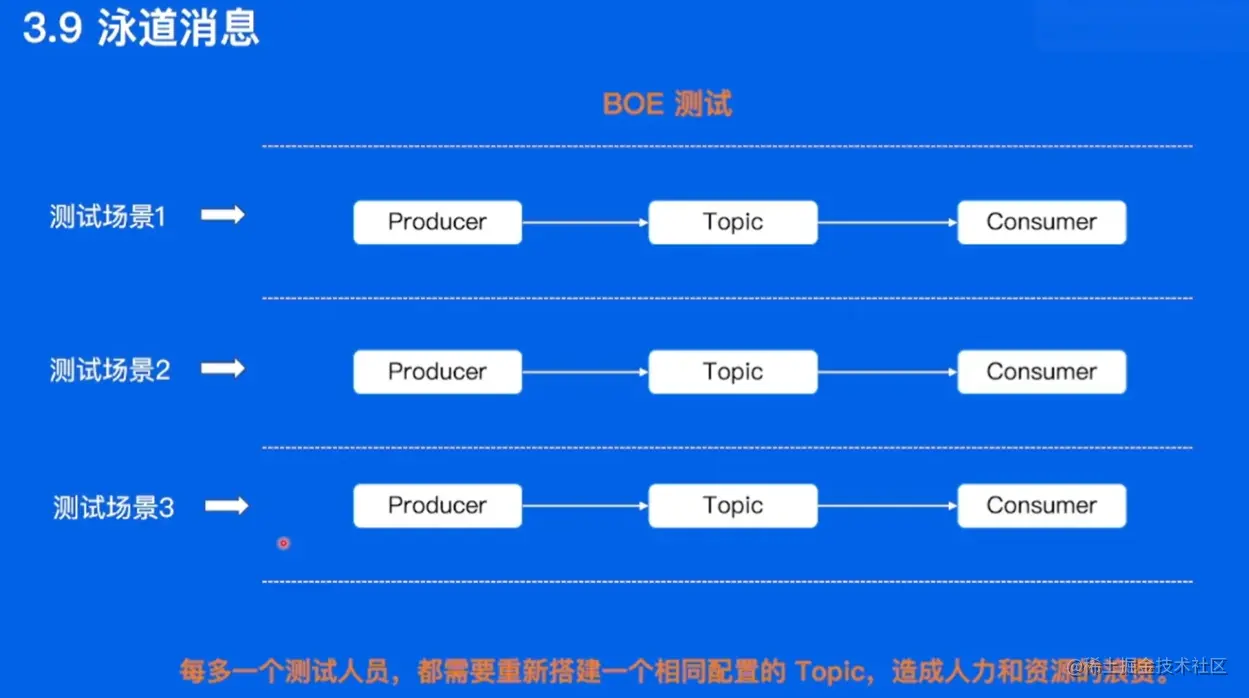

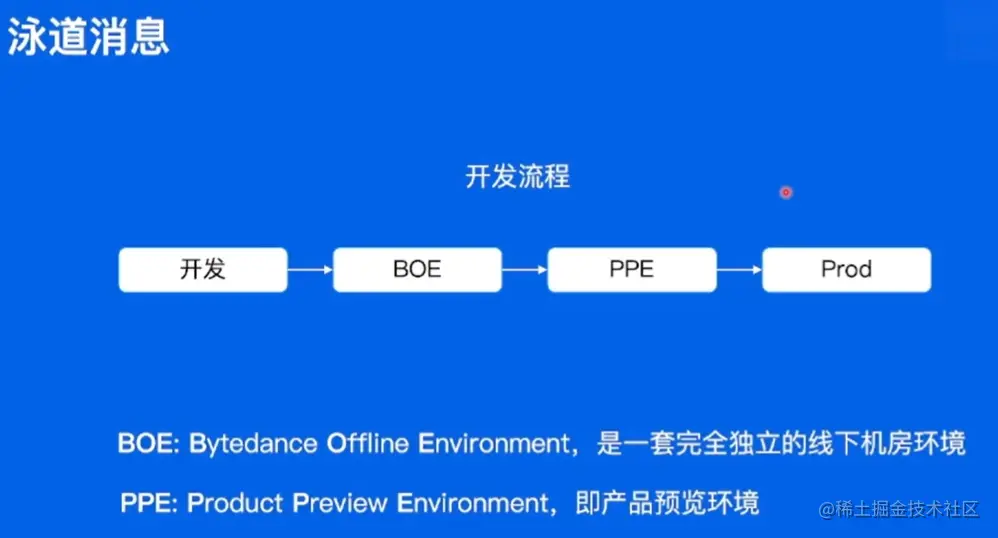

两种BOE测试各有优缺点

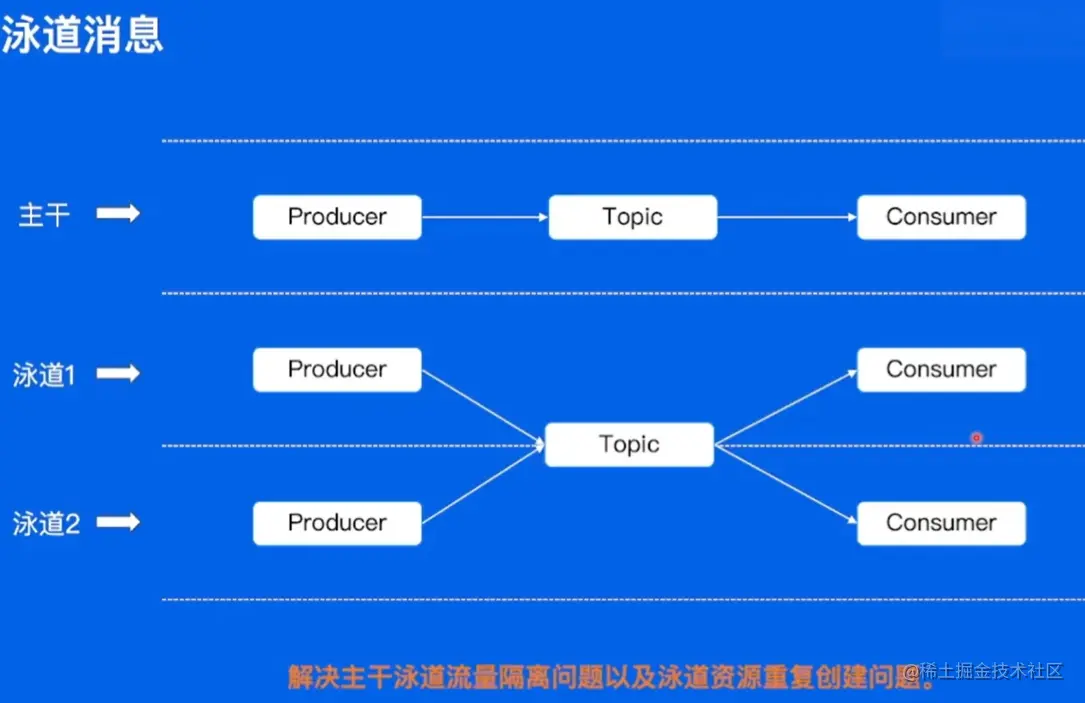

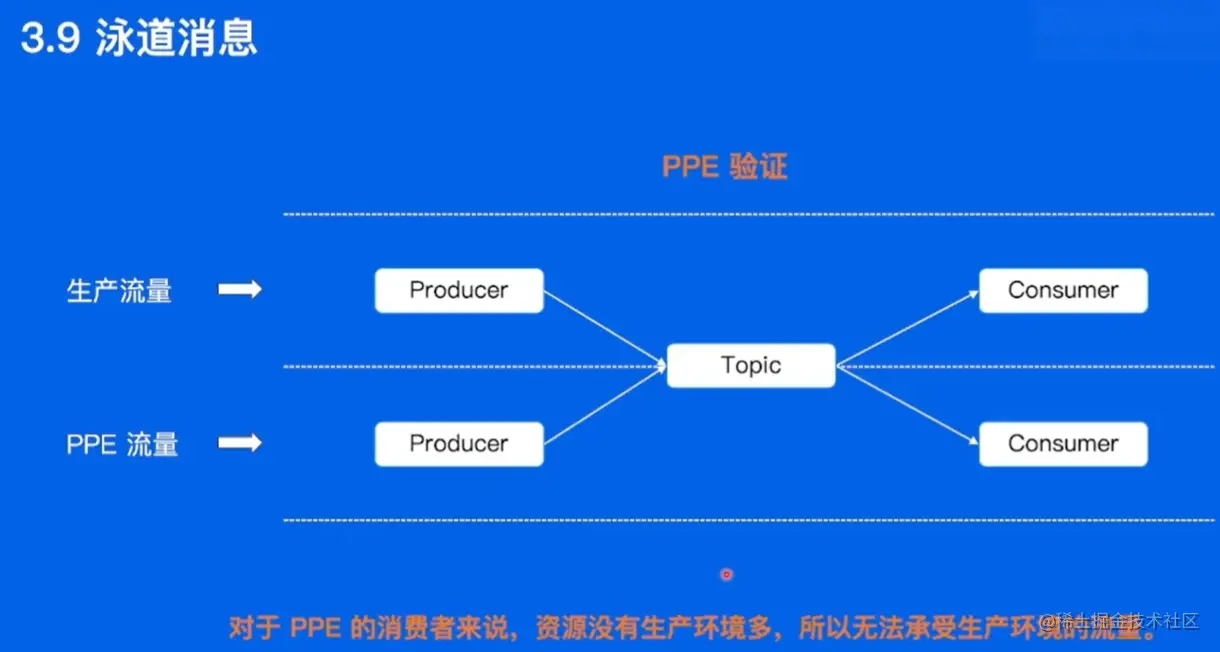

将主干和泳道的topic分开

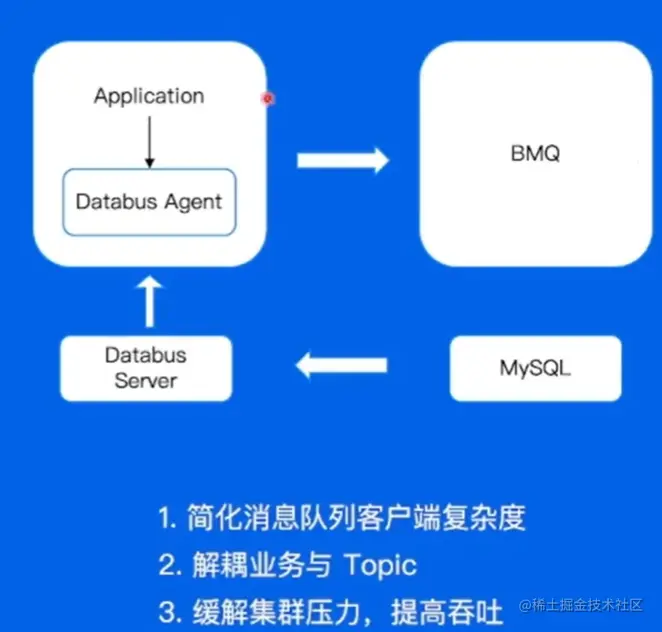

Databus

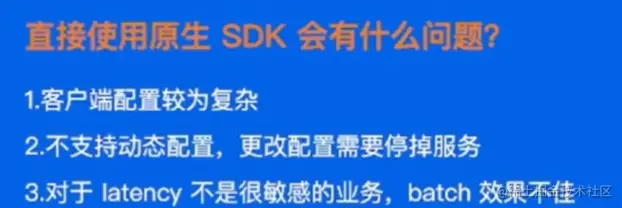

解决


agent 所有消息都会发送到agent，然后再由agent发送给BMQ

server 保存配置

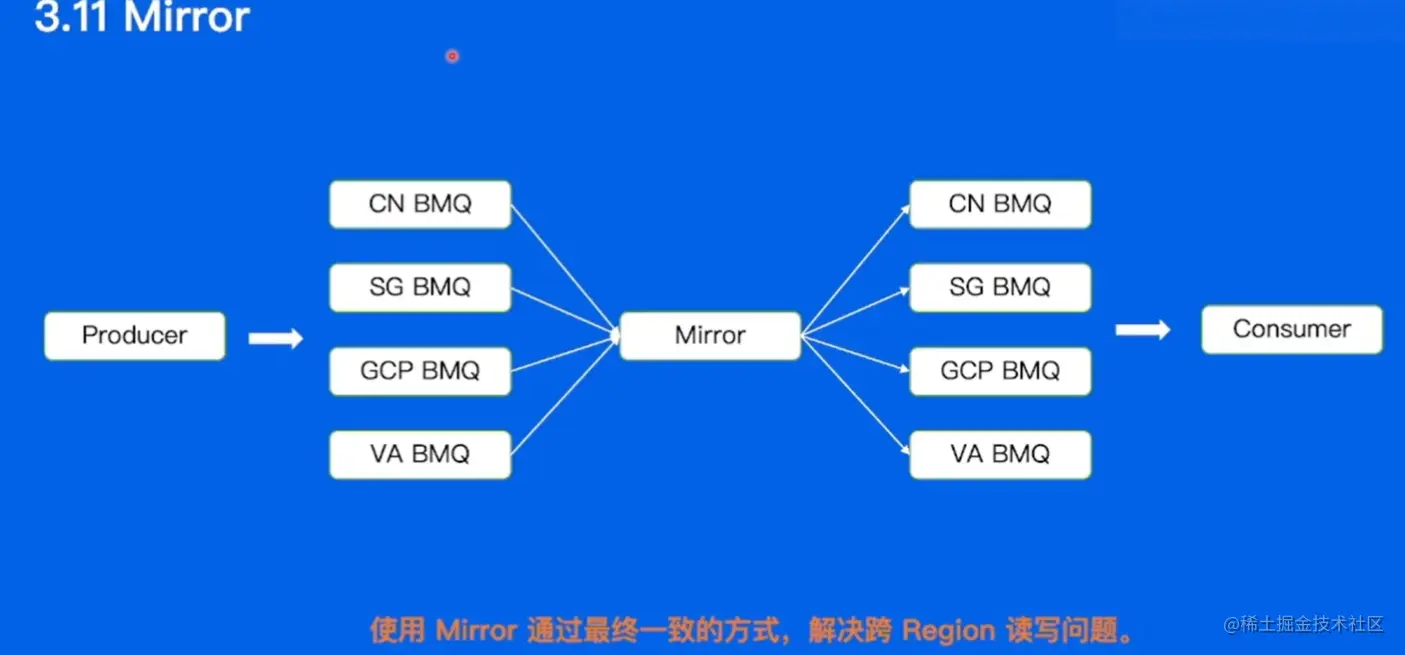

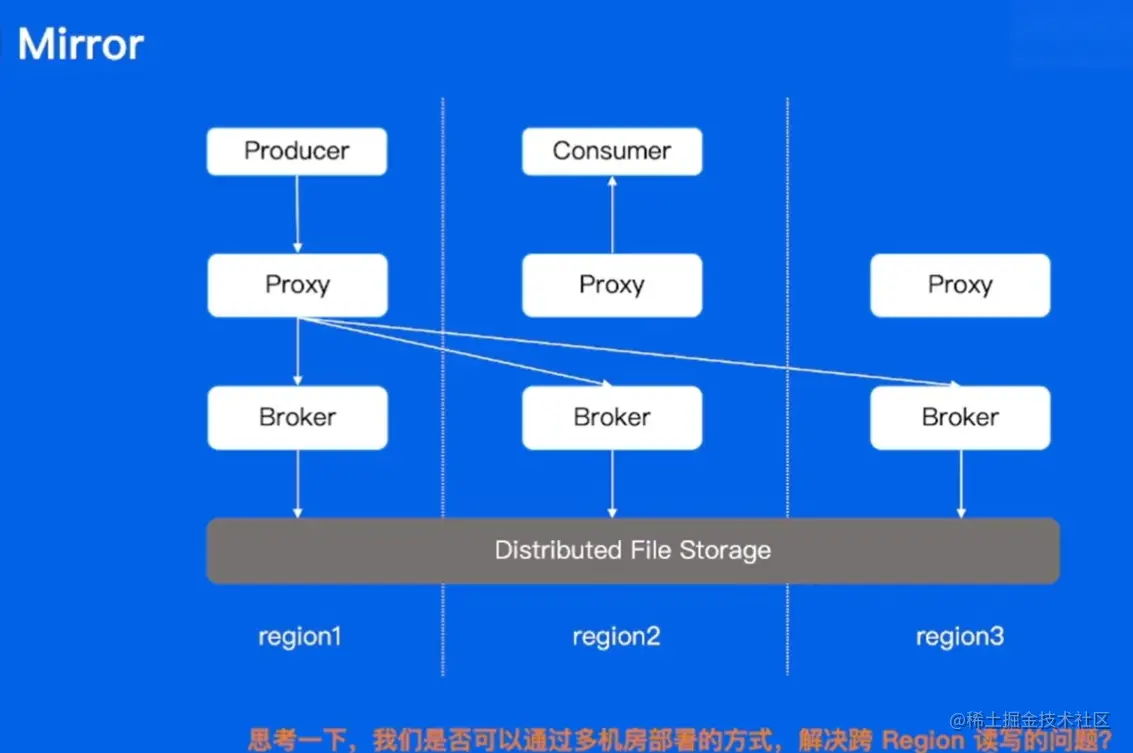

mirror



通过mirror可以异步写入，如果写入都是CN可以直接写，同时也不会影响其他区域的写入，然后通过mirror将写入的内容分发到其他区

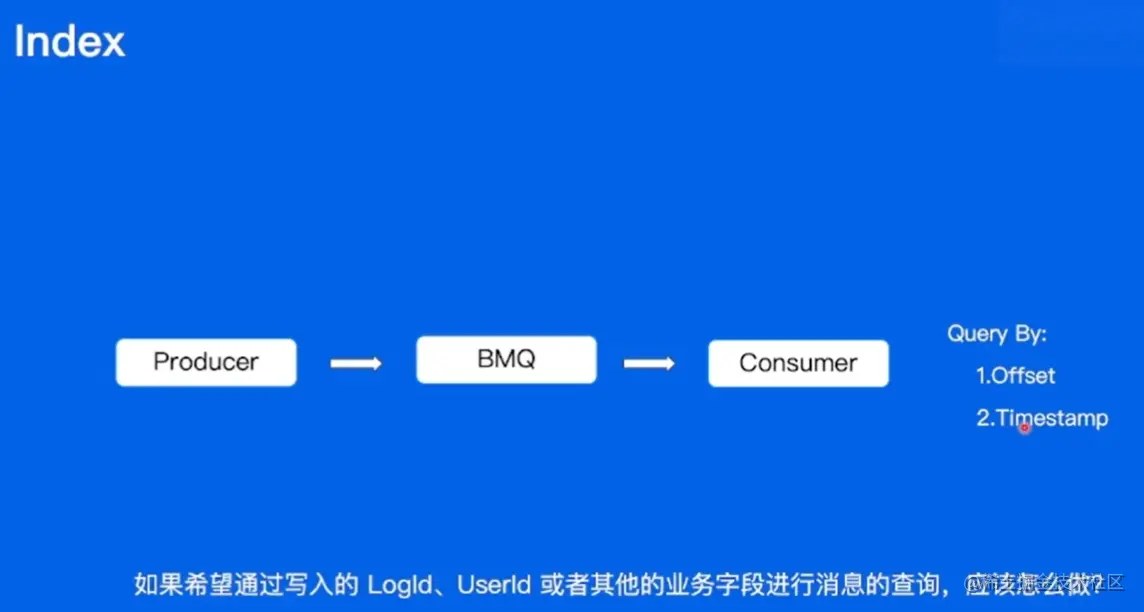

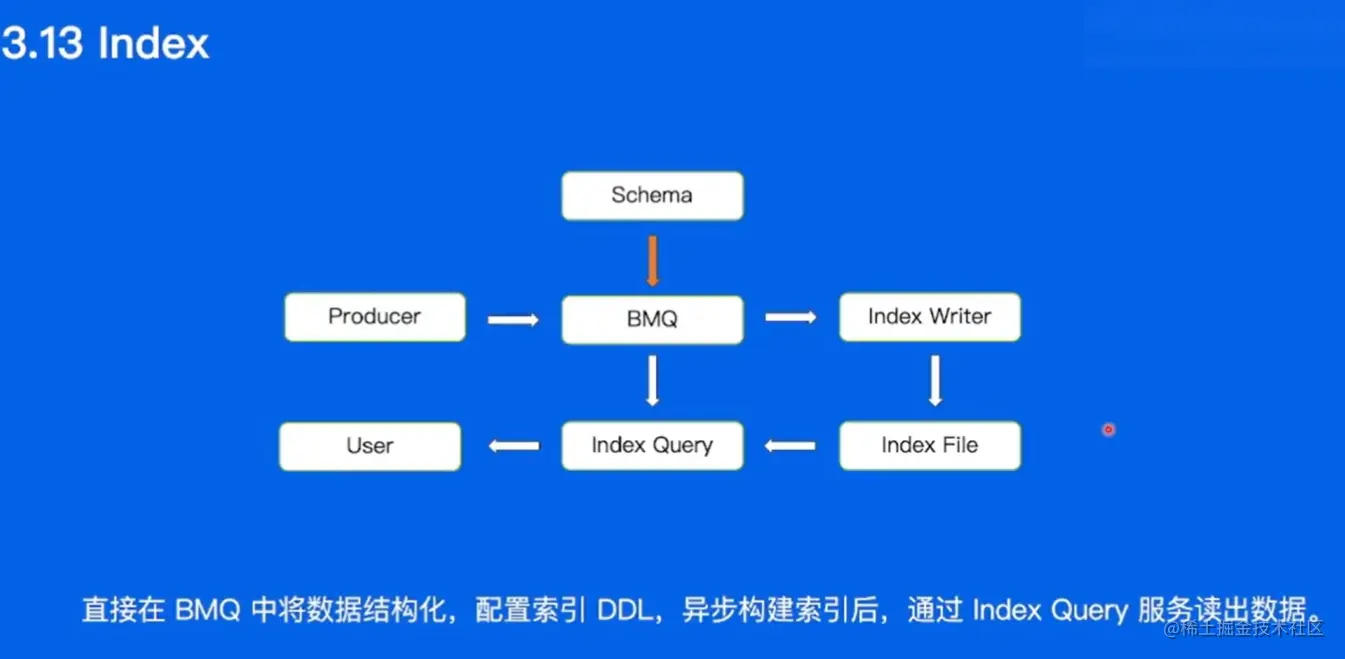

index

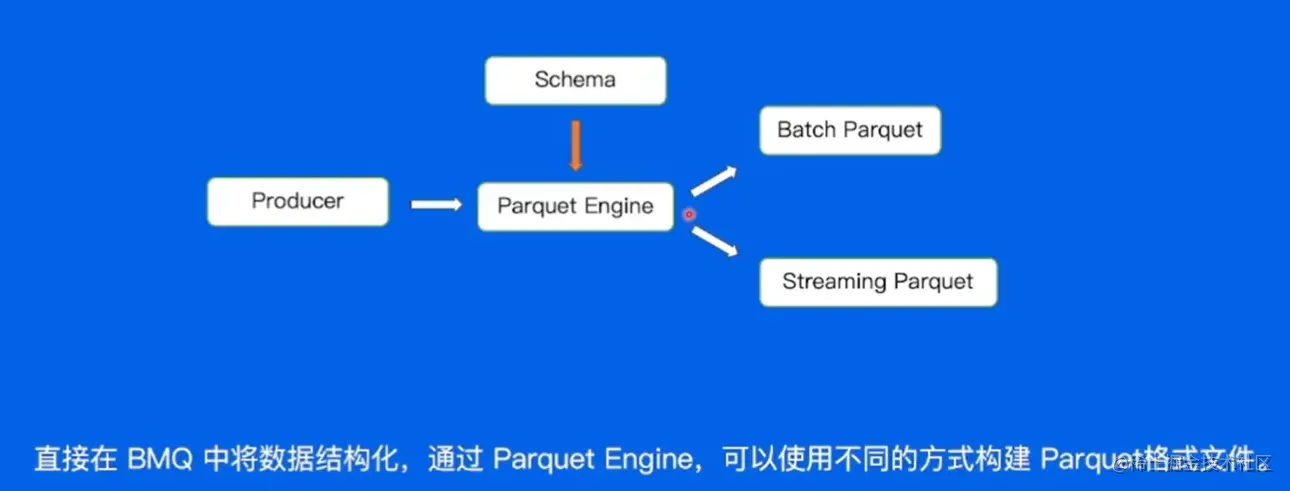

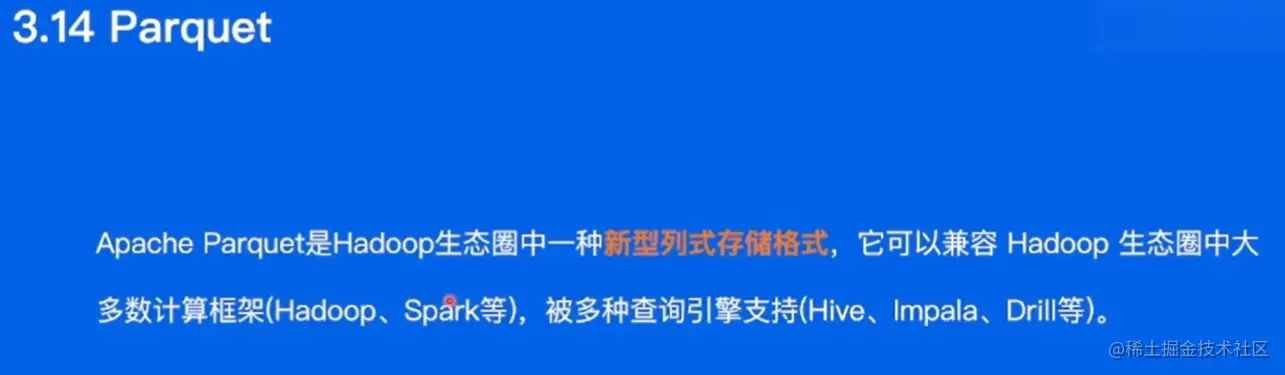

parquet



RocketMQ

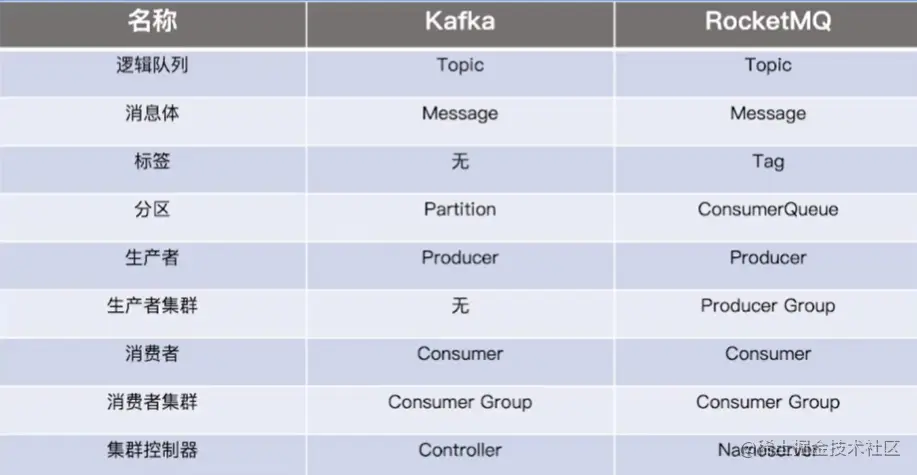

VS.Kafka

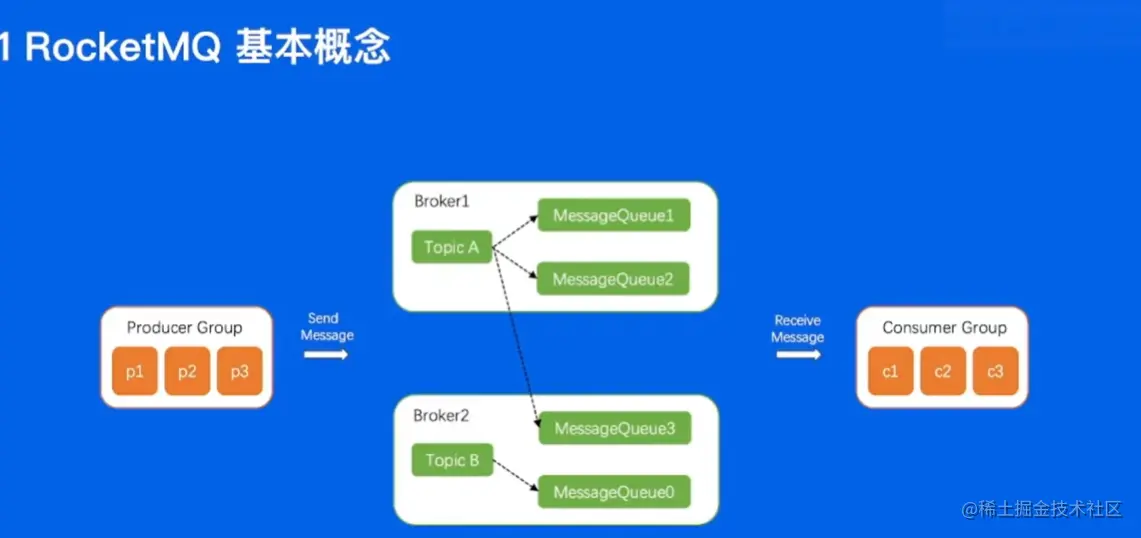

基本概念

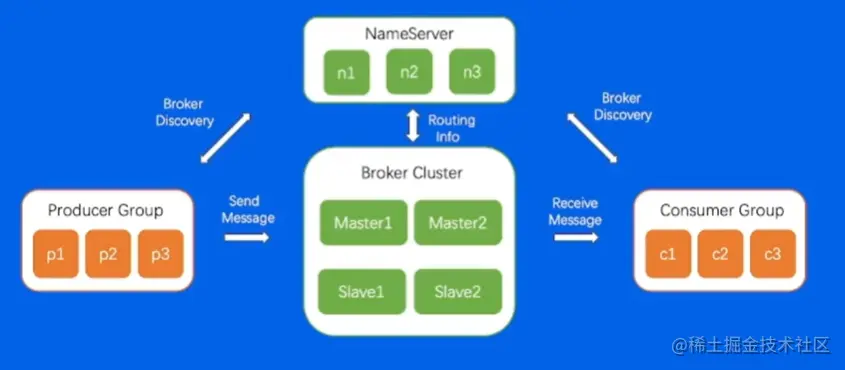

架构


Nameserver（充当路由的角色）： 告诉生产者消费者在哪个broker上可以更加准确的进行消费或者生产

整个机器是一个master 而另一个机器是slave

消息存储

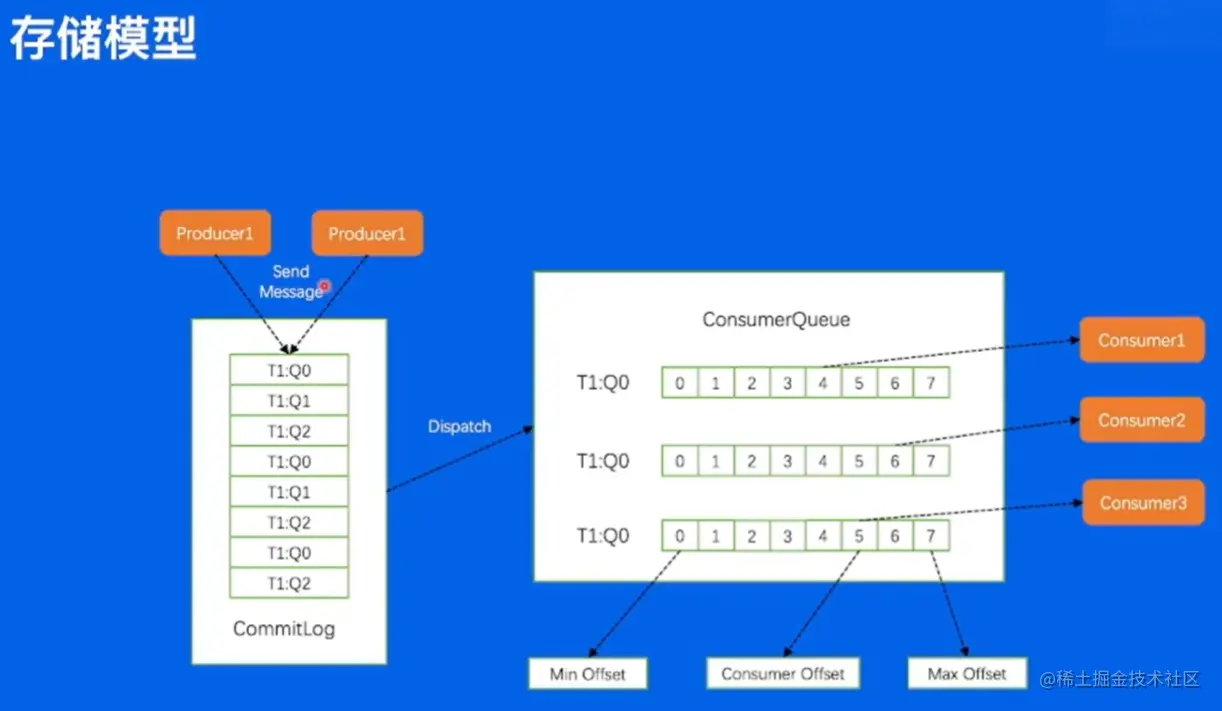

所有消息都会发送到broker上，每一个broker只有一个commitLog，会承接所有生产者数据，然后根据不同的分区dispatch出去，但是中间T1:Q0中存储的不是真实数据 而是真实数据在commitLog中的地址，相当于是个索引（而且是个立即索引）

每个Producer group只有一个commitLog来承接所有的数据 然后根据不同的分区来dispatch

高级特性


把消息写入到队列中，然后再异步的处理

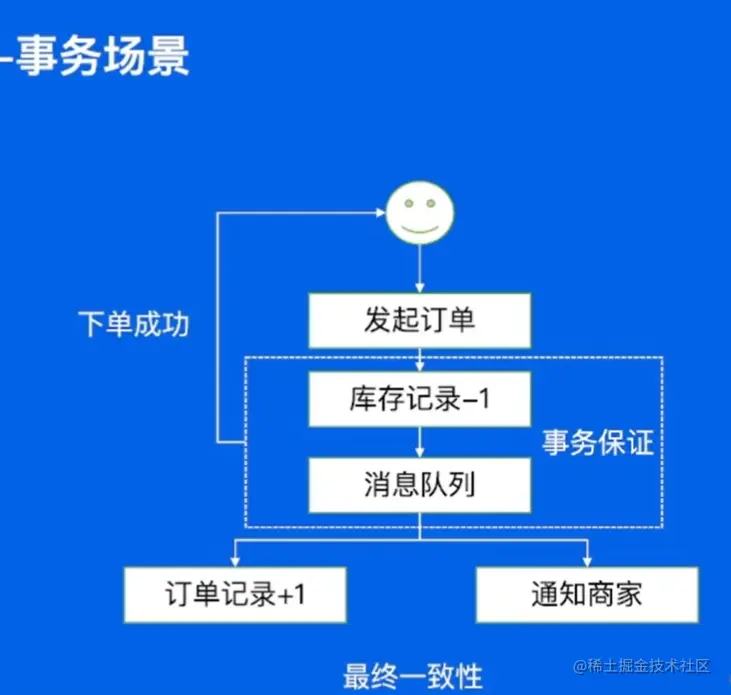

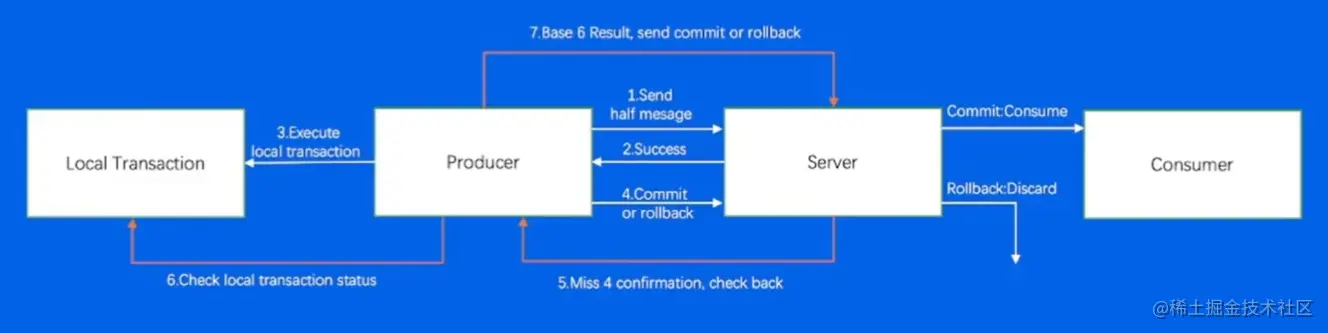

需要用到事务保证库存记录-1和将消息放入到消息队列共同进退

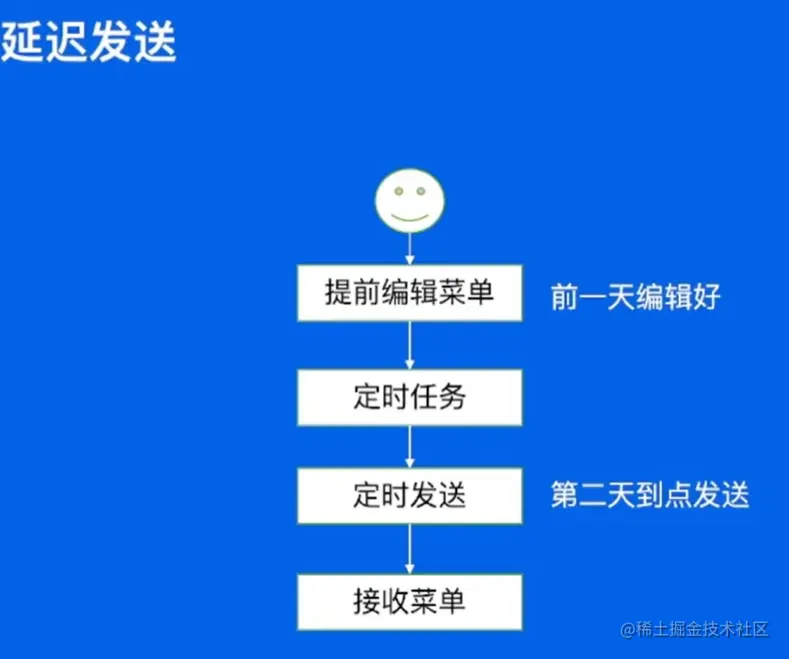

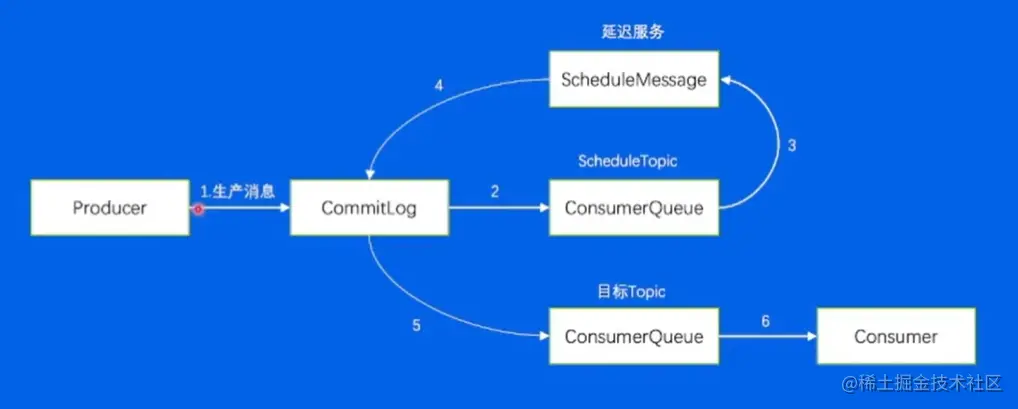

提前将消息发送到队列中并且给消息设置好可以消费的时间

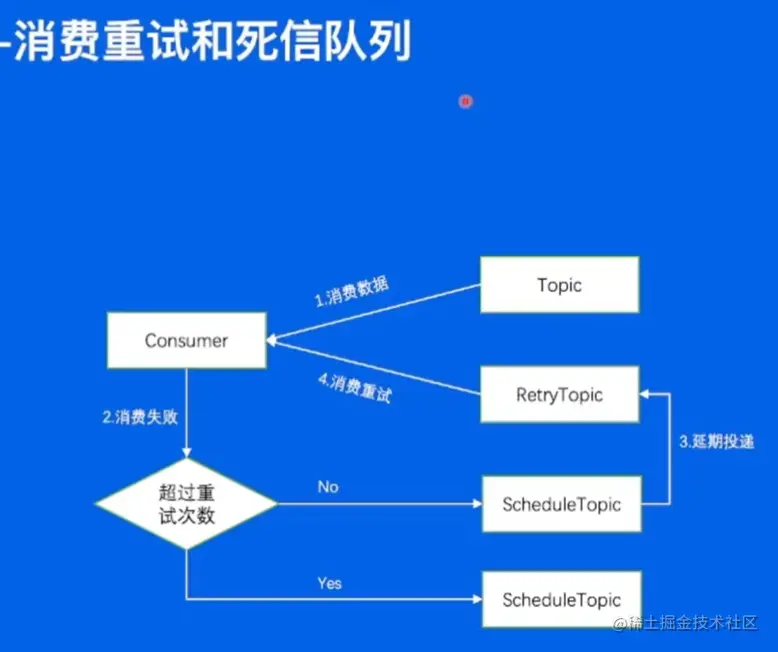

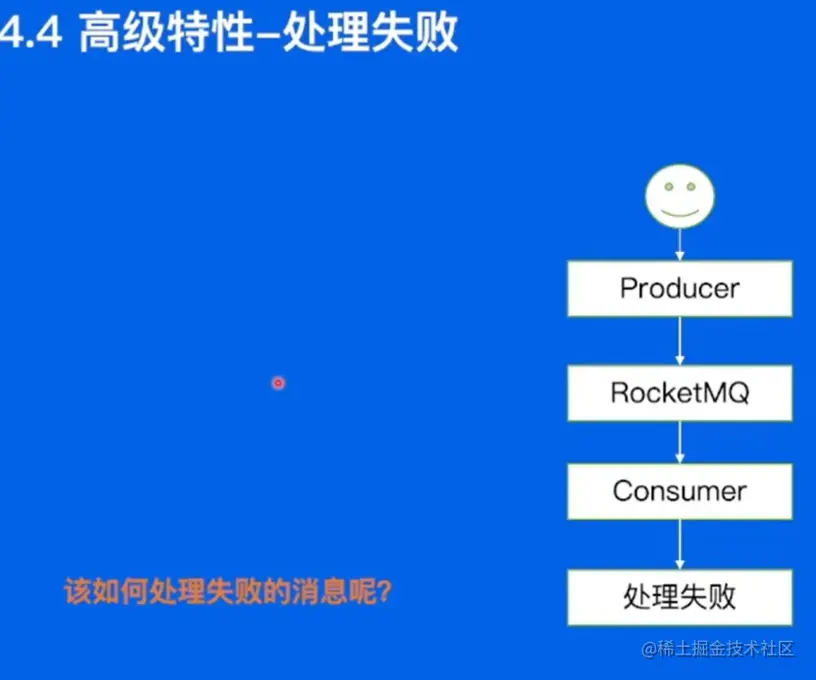

丢掉消息还是重新发送？
