青训营笔记｜BMQ信息队列系统

前提引入

问题：

删库跑路。系统崩溃
服务处理能力有限
服务连服耗时长
日志如何处理

结局方法

引入信息队列，解耦。
引入信息队列，削峰。
引入信息队列，异步处理。
引入信息队列，日志处理。

概念

信息队列（MQ）：保存信息的一个容器，本质是个队列，该队列需要支持高吞吐，高并发，并且高可用。

业界消息队列

Kafka
RocketMQ
Pulsar
BMQ

BMQ

简介

BMQ 兼容Kafka 协议，存算分离，云原生信息队列，初期定位是承接高吞吐的离线业务场景，逐步替换掉对应的 Kafka 集群。

基本概念

Topic：逻辑队列，业务场景-topic
Cluster：物理集群，集群中可以新建多个不同的 topic
Producer：生产端，发送业务信息到 topic 中
Consumer：消费端，消费已经发送到 topic 中的信息
Partition：topic 中有多个分片，不同分片信息可以并发处理。
Offset：消息在 partition 内的相对位置，唯一 ID。
Replica：：分片的副本，每个分片有多个 Replica，其中 Leader 对外服务，Follower 同步 Leader 数据（副本）。
ISP：同步中的副本，在 ISP 中的副本可以提升为 Leader
Broker：Kafka 的节点，所有的 Broker 节点组成一个集群。
Controller：负责对副本和 Broker 进行分配
ZooKeeper：集群的基础上，模块，这个模块储存了集群的元数据信息，包括分区分配信息等。

Producer

批量发送
数据压缩

Broker数据存储

Topic
- Partition
- - Replica
  - - Log
    - - LogSegment
      - .log（日志文件）

        .index

        .timeindex

        其他文件

顺序写入

Broker 数据查找

offset 索引，二分找到小于目标 offset 的最大索引位置，再遍历找到目标 offset
若是时间戳索引，通过二分找到时间戳对应的 offset 重复以上步骤

Broker传统数据拷贝与零拷贝

详情见 ppt

Consumer 与 Partition 分配问题

手动分配（Low Level）

自动分配（High Level）

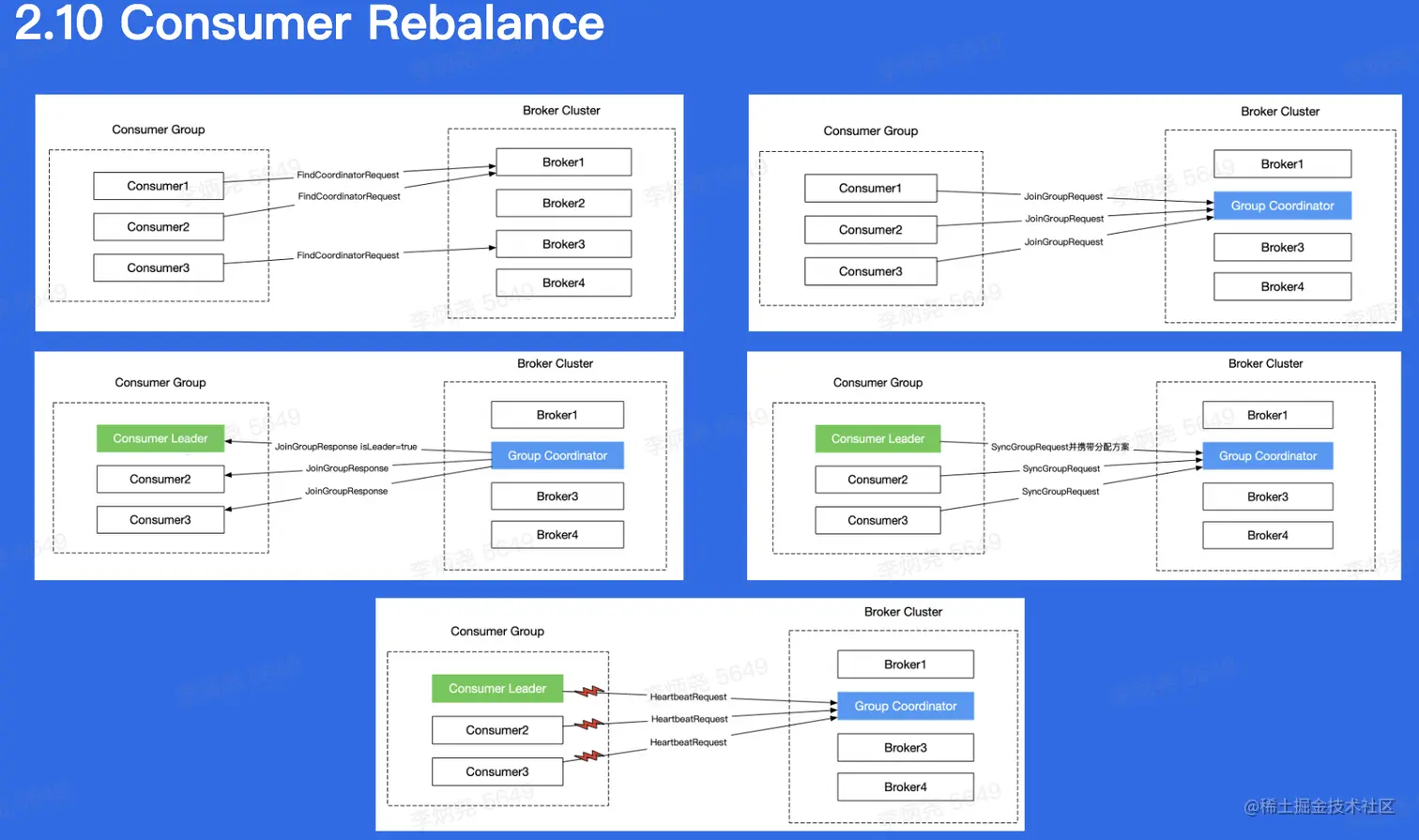

在 Broker 集群中，对于 Consumer Group 来讲，选取一台 Broker 作为 coordinator，coordinator 帮助 Consumer Group 进行分片的分配（rebalance）

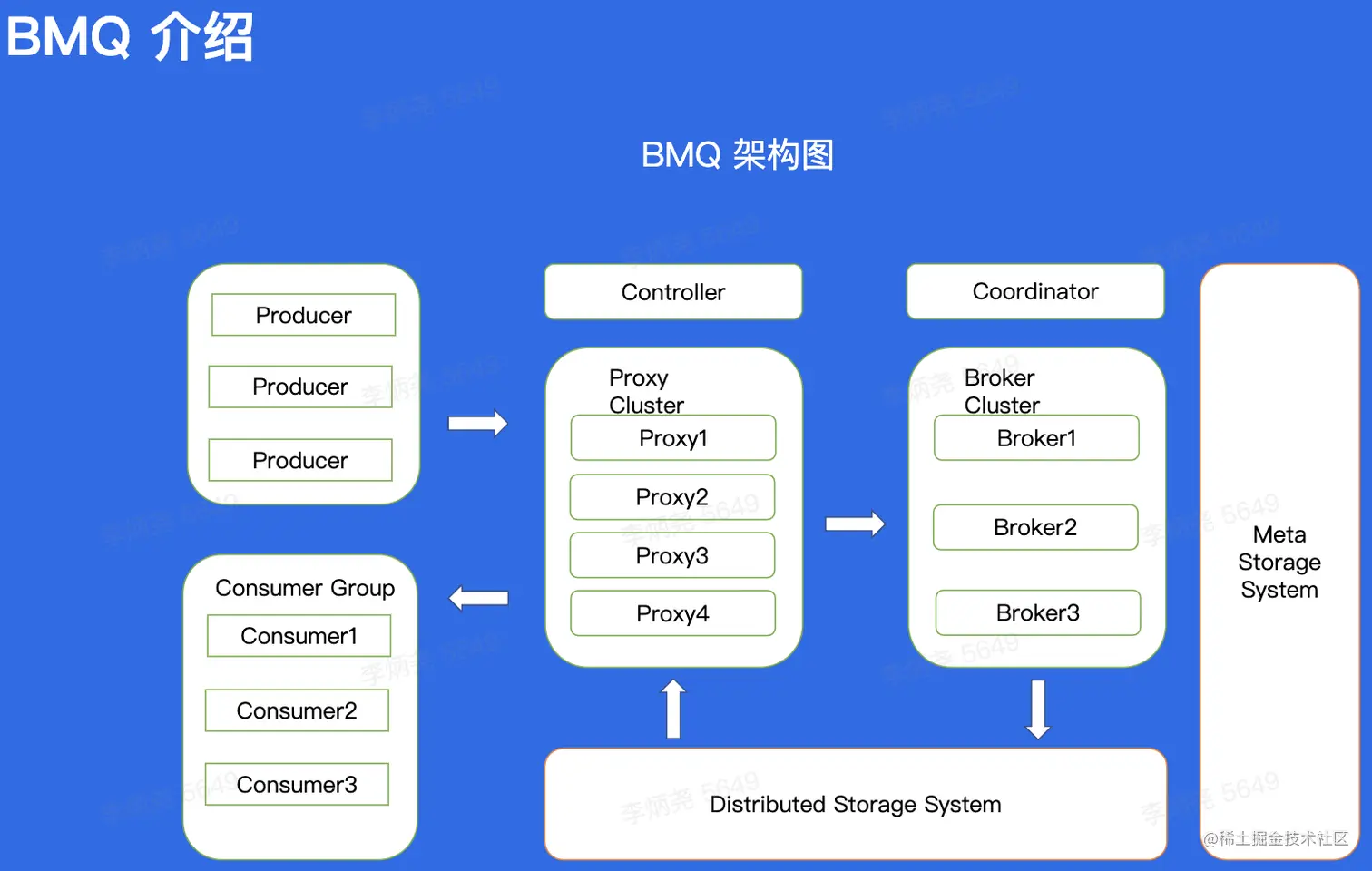

BMQ架构图

Producer->Consumer->Proxy->Broker->HDFS->Controller->Coordinator->Meta

Kafka 与 BMQ 的运维操作对比

BMQ 相对于 Kafka 不需要进行数据复制，进行操作后可直接对外服务。

HDFS写文件流程

随机选择一定数量的 DataNote 进行写入，DateNote 数量是副本数，一个副本由多个 segment 组成，对于单个副本的所有 segment来说，随机分配到分布式文件系统的整个集群中。

BMQ 文件结构

相比于 Kafka 通过现在 Leader 上写入数据，再同步到 follower 上，容易造成负载不均衡的问题。

但在 BMQ 集群中，对于单个副本来说，是随机分配在不同的节点上面的。

Broker-Partition状态机

状态机机制：保证对于任意分片在同一时刻只能在一个 Broker 上存活。

首先，Controller 做好分片的分配，分配到Broker，Start 分片，进入 Recover 状态。在 Recover 状态中分为两种，一种是获取分片的写入权利，对于 HDFS 而言，只允许一个分片写入，第二种是如果分片异常中断，再进行一次 Save checkpoint。进入正常的写流程状态，创建文件，写入数据。

Broker-写文件流程

Messages->数据检验->Buffer->Write Thread->Storage

其中 Write Thread 线程将数据最终写入到底层的存储系统中，先将 Buffer 中的数据取出来，调用底层写入逻辑，在一定的时间周期进行 flush，flush 后建立 index，即 offset 和 timestamp 对于消息具体位置的映射关系，当 index 建立后，save checkpoint，若 flush 完成后宕机，index 还未建立，数据不被消费。当文件到达一定大小是，需要建立一个新的 segment 文件写入。

Broker-写文件 Failover

当 DateNode 节点挂了，重新找正常的节点创建新的文件进行写入

Proxy

Fetch Request->wait->Cache->Storage

Consumer发送 Fetch Request，设置等待机制 wait 降低 IO 次数，先去 Cache 中寻找数据，若无则去存储系统寻找，若找到该文件进行以下操作：打开文件，通过 index 寻找数据所在具体位置，从这个位置开始读取数据。

多机房部署

对于高可用服务，防止单机故障带来的影响外，还要防止机房级故障带来的影响。Proxy->Broker->Meta->HDFS

BMQ-高级特性

泳道
Databus
Mirror
Index
Parquet

泳道信息

开发->BOE->PPE->Prod

问题：对于测试人员，若重新搭建相同配置的 Topic 会造成浪费，或对于 PPE 的消费者来说，资源没有生产环境多，无法承受流量

解决问题：解决主干泳道流量隔离问题以及泳道资源重复创建问题

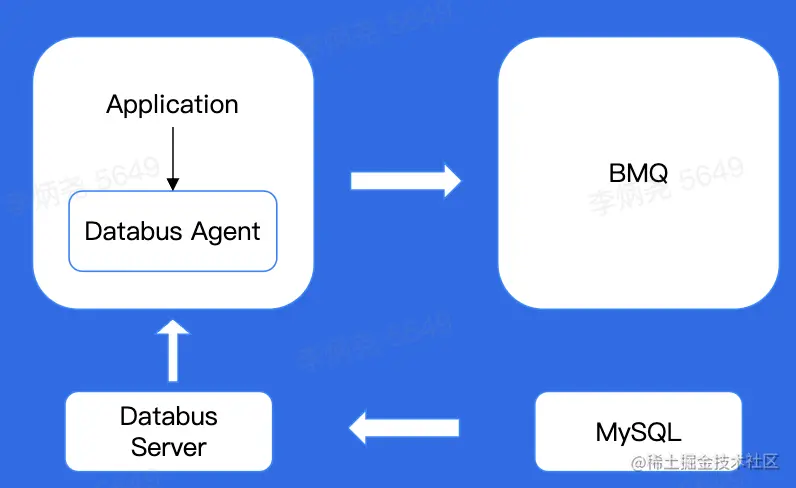

Databus

问题场景：

使用原生 SDK 客户端配置复杂，不支持动态配置，更改配置需要停掉服务，对于 latency 不是敏感的业务，batch 效果不佳

Datebus作用：

简化消息队列客户端复杂度，解耦业务与 Topic，缓解集群压力，提高吞吐

Mirror

解决跨 Region 读写

Index

解决通过其他业务字段进行信息的查询

通过 BMQ 中将数据结构化，配置索引 DDL，异步构建索引后，通过 Index Query 服务读取

parquet

Parquet 是一种新型列式存储格式，兼容大多数计算框架，被多种查询引擎支持。

行式存储：方便进行查询

列式存储：方便大数据分析

总结

BMQ 架构模型（解决 Kafka 存在的问题）
BMQ 读写流程（Failover 机制，写入状态机）
BMQ 高级特性（泳道，Databus，Mirror，Index，Parquet）
