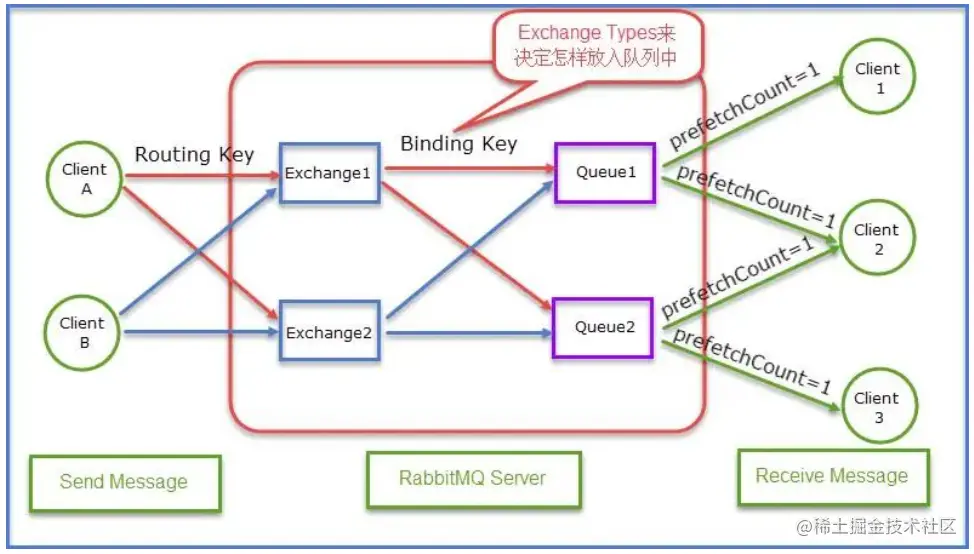

RabbitMQ原理图

如上图，在RabbitMQ中最核心的组件是Exchange和Queue。

Exchange和Queue是在rabbitmq server（又叫做broker）端，producer和consumer在应用端。

---

交换器ExChange的类型

类似于数据通信网络中的交换机，提供消息路由策略。

rabbitmq中，producer不是通过信道直接将消息发送给queue，而是先发送给Exchange。

一个Exchange可以和多个Queue进行绑定，producer在传递消息的时候，会传递一个ROUTING_KEY，Exchange会根据这个ROUTING_KEY按照特定的路由算法，将消息路由给指定的queue。

Exchange有4种类型，不同类型的Exchange转发消息的策略有所区别：

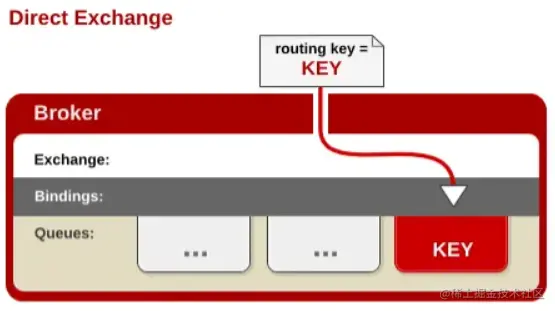

Direct

直接交换器，Exchange会将消息发送完全匹配ROUTING_KEY的Queue

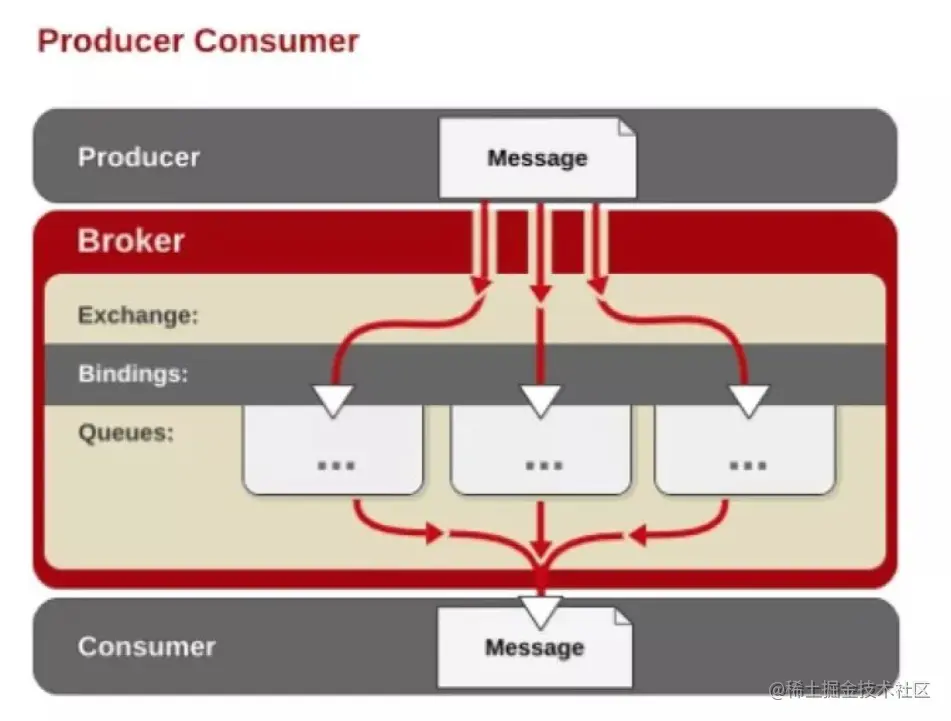

fanout

广播式交换器，不管消息的ROUTING_KEY设置为什么，Exchange都会将消息转发给所有绑定的Queue。

topic

主题交换器，工作方式类似于组播，Exchange会将消息转发和ROUTING_KEY匹配模式相同的所有队列。

比如，ROUTING_KEY为user.stock的Message会转发给绑定匹配模式为 * .stock（后缀相同）， user.* （前缀相同）和#.user.stock.#的队列。（ * 表示匹配一个任意词组，#表示匹配0个或多个词组）

headers： 消息体的header匹配

RabbitMQ 专栏收录该内容 3 篇文章1 订阅 订阅专栏 RabbitMQ：我们通常谈到消息队列，就会联想到这其中的三者：生产者、消费者和消息队列，生产者将消息发送到消息队列，消费者从消息队列中获取消息进行处理。对于RabbitMQ，它在此基础上做了一层抽象，引入了交换器exchange的概念，交换器是作用于生产者和消息队列之间的中间桥梁，它起了一种消息路由的作用，也就是说生产者并不和消息队列直接关联，而是先发送给交换器，再由交换器路由到对应的队列，至于它是根据何种规则路由到消息队列的，就是我们下面需要介绍的内容了。这里的生产者并没有直接将消息发送给消息队列，而是通过建立与Exchange（交换器）的Channel（信道），将消息发送给Exchange，Exchange根据路由规则，将消息转发给指定的消息队列。消息队列储存消息，等待消费者取出消息，消费者通过建立与消息队列相连的Channel,从消息队列中获取消息。

AMQP：Advanced Message Queue，高级消息队列协议。它是应用层协议的一个开放标准，为面向消息的中间件设计，基于此协议的客户端与消息中间件可传递消息，并不受产品、开发语言等条件的限制。

基本概念：

1.Channel（信道）：多路复用连接中的一条独立的双向数据流通道。信道是建立在真实的TCP连接内的虚拟连接，复用TCP连接的通道。

2.Producer（消息的生产者）：向消息队列发布消息的客户端应用程序。

3.Consumer（消息的消费者）：从消息队列取得消息的客户端应用程序。

4.Message（消息）：消息由消息头和消息体组成。消息体是不透明的，而消息头则由一系列的可选属性组成，这些属性包括routing-key（路由键）、priority（消息优先权）、delivery-mode（是否持久性存储）等。

5.Routing Key（路由键）：消息头的一个属性，用于标记消息的路由规则，决定了交换机的转发路径。最大长度255 字节。

6.Queue（消息队列）：存储消息的一种数据结构，用来保存消息，直到消息发送给消费者。它是消息的容器，也是消息的终点。一个消息可投入一个或多个队列。消息一直在队列里面，等待消费者连接到这个队列将消息取走。需要注意，当多个消费者订阅同一个Queue，这时Queue中的消息会被平均分摊给多个消费者进行处理，而不是每个消费者都收到所有的消息并处理，每一条消息只能被一个订阅者接收。

7.Exchange（交换器|路由器）：提供Producer到Queue之间的匹配，接收生产者发送的消息并将这些消息按照路由规则转发到消息队列。交换器用于转发消息，它不会存储消息 ，如果没有 Queue绑定到 Exchange 的话，它会直接丢弃掉 Producer 发送过来的消息。交换器有四种消息调度策略（下面会介绍），分别是fanout, direct, topic, headers。

8.Binding（绑定）：用于建立Exchange和Queue之间的关联。一个绑定就是基于Binding Key将Exchange和Queue连接起来的路由规则，所以可以将交换器理解成一个由Binding构成的路由表。

6.Binding Key（绑定键）：Exchange与Queue的绑定关系，用于匹配Routing Key。最大长度255 字节。

7.Broker：RabbitMQ Server，服务器实体。

调度策略是指Exchange在收到生产者发送的消息后依据什么规则把消息转发到一个或多个队列中保存。调度策略与三个因素相关：Exchange Type（Exchange的类型），Binding Key（Exchange和Queue的绑定关系），消息的标记信息（Routing Key和headers）。Exchange根据消息的Routing Key和Exchange绑定Queue的Binding Key分配消息。生产者将消息发送给Exchange时，一般会指定一个Routing Key，来指定这个消息的路由规则，而这个Routing Key需要与Exchange Type及Binding Key联合使用才能最终生效。在Exchange Type与Binding Key固定的情况下（一般这些内容都是固定配置好的），我们的生产者就可以在发送消息给Exchange时，通过指定Routing Key来决定消息流向哪里。

Exchange类型介绍：

1，Fanout（订阅模式|广播模式）

Fanout交换器会把所有发送到该交换器的消息路由到所有与该交换器绑定的消息队列中。订阅模式与Binding Key和Routing Key无关，交换器将接受到的消息分发给有绑定关系的所有消息队列队列（不论Binding Key和Routing Key是什么）。类似于子网广播，子网内的每台主机都获得了一份复制的消息。Fanout交换机转发消息是最快的。

2，Direct（路由模式）

Direct交换器需要消息的Routing Key与 Exchange和Queue 之间的Binding Key完全匹配，如果匹配成功，将消息分发到该Queue。只有当Routing Key和Binding Key完全匹配的时候，消息队列才可以获取消息。Direct是Exchange的默认模式。RabbitMQ默认提供了一个Exchange，名字是空字符串，类型是Direct，绑定到所有的Queue（每一个Queue和这个无名Exchange之间的Binding Key是Queue的名字）。所以，有时候我们感觉不需要交换器也可以发送和接收消息，但是实际上是使用了RabbitMQ默认提供的Exchange。

3，Topic（通配符模式）

Topic交换器按照正则表达式模糊匹配：用消息的Routing Key与 Exchange和Queue 之间的Binding Key进行模糊匹配，如果匹配成功，将消息分发到该Queue。Routing Key是一个句点号“. ”分隔的字符串（我们将被句点号“. ”分隔开的每一段独立的字符串称为一个单词）。Binding Key与Routing Key一样也是句点号“. ”分隔的字符串。Binding Key中可以存在两种特殊字符“ * ”与“#”，用于做模糊匹配，其中“*”用于匹配一个单词，“#”用于匹配多个单词（也可以是零个或一个）。

包含一些概念：

• 生产者（Producer）：发送消息的应用。
• 消费者（Consumer）：接收消息的应用。
• 队列（Queue）：存储消息的缓存。
• 消息（Message）：由生产者通过RabbitMQ发送给消费者的信息。
• 连接（Connection）：连接RabbitMQ和应用服务器的TCP连接。
• 信道（Channel）：连接里的一个虚拟通道，通过消息队列发送或者接收消息时，都是通过信道进行的。
• 交换机（Exchange）：交换机负责从生产者那里接收消息，并根据交换类型分发到对应的消息队列里。
• 绑定（Binding）：绑定是队列和交换机的一个关联连接。
• 路由键（Routing Key）：路由键是供交换机查看并根据键来决定如何分发消息到队列的一个键，路由键可以说是消息的目的地址。
• 代理（Broker） ：接收和分发消息的应用，RabbitMQ Server就是Message Broker。
• 虚拟主机（Virtual host） ：出于多租户和安全因素设计的，把AMQP的基本组件划分到一个虚拟的分组中，类似于网络中的namespace概念。当多个不同的用户使用同一个RabbitMQ server提供的服务时，可以划分出多个vhost，每个用户在自己的vhost创建exchange/queue 等
