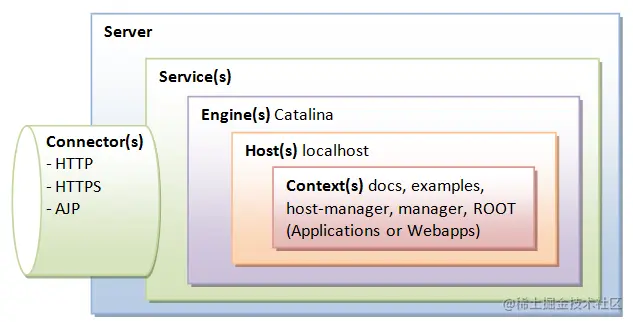

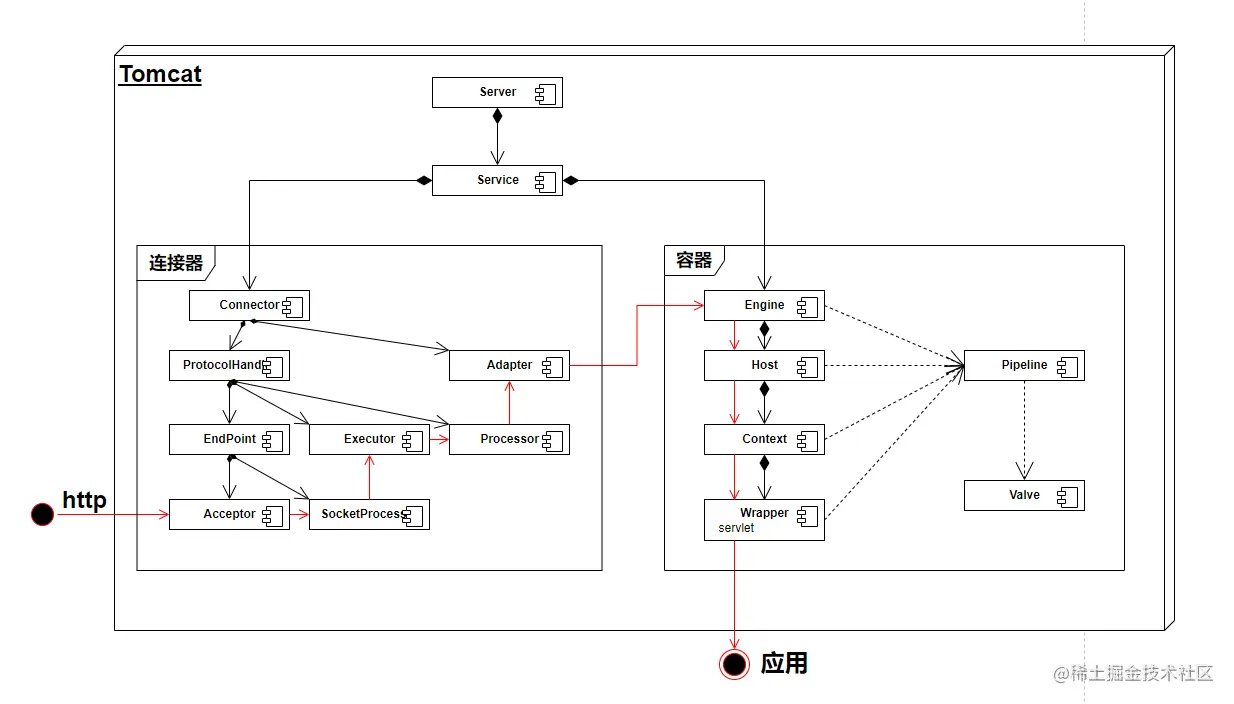

全局组件图

元素说明

首先来看看tomcat的一个重要配置文件，server.xml，精简结构如下

<Server port="8005" shutdown="SHUTDOWN">
	<Service name="Catalina">
			<Connector port="8080" protocol="HTTP/1.1" />
			<Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />
			<Engine name="Catalina" defaultHost="localhost">
				<Host name="localhost"  appBase="webapps" unpackWARs="true" autoDeploy="true">
			        <Context path="/test" docBase="D:\Program Files\test.war" reloadable="true"/>
			      </Host>
			</Engine>
	</Service>
</Server>

根据配置文件可以看出，tomcat架构中的主要元素为server,service,connector,engine,host,context。

• server：代表tomcat服务；
• service：用来整合connector和engine，connector可以有多个，对应多个协议，engine只能有一个；
• connector：不同协议对应不同的connector，接受请求，返回响应；
• engine：用来处理connector接收到的请求，经过处理后，返回给connector；
• host：代表一个虚拟主机，一般不会配置多个，在engine中有个配置defaultHost，必定会有一个host的name设置为与defaultHost对应的值，是请求的默认处理器；host的默认路径是webapps，也就是说，在tomcat/webapps中，每一个文件夹里有web.xml文件的都是一个context；
• context：一个context代表一个应用，比如配置中的test.war，就是一个应用，凡是经过其父节点【host】传过来的，路径是/test/*请求，都会经由此context进行处理。

  service中connector面向用户请求，用来接收请求和返回答复；containner用来处理请求，封装答复；

源码对照

这里大概说一下Tomcat源代码中，对这些元素的定义。
源代码中，给这几个元素提供了默认实现，分别是StandardServer，StandardService，Connector，StandardEngine，StandardHost，StandardContext，StandardWrapper，其中StandardWrapper对应一个servlet，用来处理请求中具体的业务逻辑；
一个请求的大概路径如下

// HTTP1.1协议收到请求，交由AbstractProcessorLight类进行验证和处理
AbstractProtocol.ConnectionHandler.process(SocketWrapperBase<S> wrapper, SocketEvent status) {

		AbstractProcessorLight.process();
	}
// 验证请求
AbstractProcessorLight.	process(SocketWrapperBase<?> socketWrapper, SocketEvent status){
	// process it now.
	state = service(socketWrapper);
	return state;
}
// 交由Adapter适配器进行处理
Http11Processor.service(SocketWrapperBase<?> socketWrapper){
	// Process the request in the adapter
	getAdapter().service(request, response);
}
// 转发给containner调用链处理具体逻辑，调用链下一回再进行说明
CoyoteAdapter.service(org.apache.coyote.Request req, org.apache.coyote.Response res){
	// Calling the container
    connector.getService().getContainer().getPipeline().getFirst().invoke(
                        request, response);
}

engine、host、context和wrapper在源代码中当成Container来初始化，下面是各个元素在代码中的依赖关系；

server

一个server对应多个service，源码类：StandardServer

    /**
     * The set of Services associated with this Server.
     */
    private Service services[] = new Service[0];

    public void addService(Service service) {
        // 绑定server
        service.setServer(this);
        // 加入service数组
        services[services.length] = service;
        // 启动service
        service.start();
    }

service

一个service对应多个connector，对应一个engine，源码类：StandardService

• 添加connector

    /**
     * The set of Connectors associated with this Service.
     */
    protected Connector connectors[] = new Connector[0];

    public void addConnector(Connector connector) {
        // 绑定service
        connector.setService(this);
        // 加入connectors数组
        connectors[connectors.length] = connector;
        // 启动
        connector.start();
    }


• 添加Engine，一个service对应一个引擎

    private Engine engine = null;

    public void setContainer(Engine engine) {
        this.engine = engine;
        // 绑定service
        this.engine.setService(this);
        // 启动引擎
        this.engine.start();
    }

engine

一个engine对应多个host，源码类：StandardEngine
最终在父类ContainerBase的方法addChildInternal中启动child，child.start()。

    public void addChild(Container host) {

        if (!(child instanceof Host))
            throw new IllegalArgumentException
                (sm.getString("standardEngine.notHost"));
        // 调用父类ContainerBase添加容器，并启动
        super.addChild(child);

    }

host

一个host对应多个context，源码类：StandardHost
最终在父类ContainerBase的方法addChildInternal中启动child，child.start()。

    public void addChild(Container child) {

        child.addLifecycleListener(new MemoryLeakTrackingListener());

        if (!(child instanceof Context))
            throw new IllegalArgumentException
                (sm.getString("standardHost.notContext"));
        // 调用父类ContainerBase添加容器，并启动
        super.addChild(child);
    }

context

一个context对应多个wrapper，源码类：StandardContext
最终在父类ContainerBase的方法addChildInternal中启动child，child.start()。

        public void addChild(Container child) {

        // Global JspServlet
        Wrapper oldJspServlet = null;

        if (!(child instanceof Wrapper)) {
            throw new IllegalArgumentException
                (sm.getString("standardContext.notWrapper"));
        }
        ...
         // 调用父类ContainerBase添加容器，并启动
        super.addChild(child);
        ...
    }

wrapper

一个wrapper对应一个servlet，处理请求中具体的业务逻辑，tomcat启动时执行初始化。源码类：StandardWrapper


    /**
     * Wrapper里的对应的servlet类名
     */
    protected String servletClass = null;
    /**
     * Wrapper里的对应的servlet实例【唯一】
     */
    protected volatile Servlet instance = null;

    @Override
    public void setServletClass(String servletClass) {
        // 设置servlet类名，tomcat启动时执行
        String oldServletClass = this.servletClass;
        this.servletClass = servletClass;
        support.firePropertyChange("servletClass", oldServletClass,
                                   this.servletClass);
        if (Constants.JSP_SERVLET_CLASS.equals(servletClass)) {
            isJspServlet = true;
        }
    }

    @Override
    public void setServlet(Servlet servlet) {
        // 设置实例，tomcat启动时执行
        instance = servlet;
    }
