ConstraintLayout布局用法大全

这是我参与更文挑战的第2天，活动详情查看： 更文挑战

ConstraintLayout 布局的用法

一、基础用法

位置控制
app:layout_constraintTop_toTopOf=""           我的顶部和谁的顶部对齐
app:layout_constraintBottom_toBottomOf=""     我的底部和谁的底部对齐
app:layout_constraintLeft_toLeftOf=""         我的左边和谁的左边对齐
app:layout_constraintRight_toRightOf=""       我的右边和谁的右边对齐
app:layout_constraintStart_toStartOf=""       我的开始位置和谁的开始位置对齐
app:layout_constraintEnd_toEndOf=""           我的结束位置和谁的结束位置对齐
app:layout_constraintTop_toBottomOf=""        我的顶部位置在谁的底部位置
app:layout_constraintStart_toEndOf=""         我的开始位置在谁的结束为止

尺寸限制
android:minWidth=""   设置view的最小宽度
android:minHeight=""  设置view的最小高度
android:maxWidth=""   设置view的最大宽度
android:maxHeight=""  设置view的最大高度


二、0dp (app:layout_constraintWidth_default="spread|percent|wrap")

layout_constraintWidth_default和layout_constraintHeight_default,其取值有spread|percent|wrap，这几个值取值不同，产生的效果也不一样

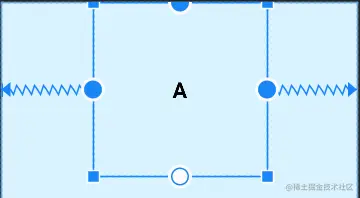

1：spread 占用所有的符合约束的空间

spread是默认值，所以可以不写 app:layout_constraintWidth_default="spread"

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <TextView
        android:id="@+id/A"
        android:layout_width="0dp"
        android:layout_height="60dp"
        android:layout_marginStart="50dp"
        android:layout_marginTop="50dp"
        android:layout_marginEnd="50dp"
        android:background="@drawable/tv_bg"
        android:gravity="center"
        android:text="A"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintWidth_default="spread" />

</androidx.constraintlayout.widget.ConstraintLayout>

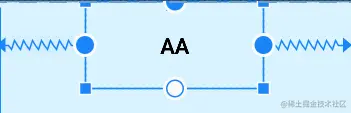

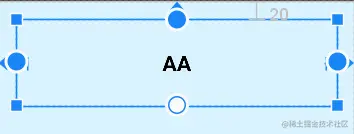

2：percent：占据空间百分比，按照父布局的百分比设置

layout_constraintWidth_default

layout_constraintWidth_percent

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <TextView
        android:id="@+id/A"
        android:layout_width="0dp"
        android:layout_height="100dp"
        android:gravity="center"
        android:text="AA"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintWidth_default="percent"
        app:layout_constraintWidth_percent="0.5" />

</androidx.constraintlayout.widget.ConstraintLayout>

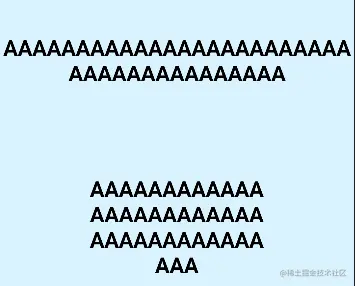

3：wrap：匹配内容大小但不超过约束限制

第一个TextView虽然设置了左右边距，但是还是被内容撑过去了。第二个TextView设置的边距生效(k宽度需设置为0dp)

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <TextView
        android:id="@+id/A"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_margin="100dp"
        android:gravity="center"
        android:text="AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>


    <TextView
        android:id="@+id/B"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_margin="100dp"
        android:gravity="center"
        android:text="AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/A"
        app:layout_constraintWidth_default="wrap"
        />

</androidx.constraintlayout.widget.ConstraintLayout>

4：填满剩余空间

android:layout_width="wrap_content"
android:layout_height="0dp"
app:layout_constraintLeft_toLeftOf="parent"
app:layout_constraintTop_toTopOf="parent"
app:layout_constraintRight_toRightOf="parent"
app:layout_constraintBottom_toBottomOf="parent"

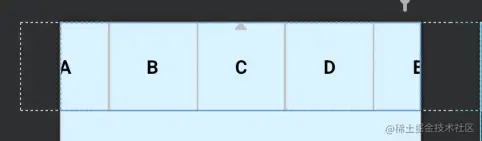

三、Chains(链 app:layout_constraintHorizontal_chainStyle="spread|spread_inside|packed")

Chains(链)，它可以将多个控件在水平或者垂直方向，形成一条链，用于平衡这些控件的位置

属性：layout_constraintHorizontal_chainStyle和layout_constraintVertical_chainStyle

值：spread、spread_inside、packed

1：spread 均分剩余空间

2：spread_inside 两侧的控件贴两边，剩下的控件均分剩余空间

app:layout_constraintHorizontal_chainStyle="spread_inside"

3：packed 控件紧贴一起居中

app:layout_constraintHorizontal_chainStyle="packed"

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <TextView
        android:id="@+id/A"
        android:layout_width="80dp"
        android:layout_height="80dp"
        android:gravity="center"
        android:text="A"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintEnd_toStartOf="@id/B"
        app:layout_constraintHorizontal_chainStyle="spread"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/B"
        android:layout_width="80dp"
        android:layout_height="80dp"
        android:gravity="center"
        android:text="B"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintEnd_toStartOf="@id/C"
        app:layout_constraintStart_toEndOf="@id/A"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/C"
        android:layout_width="80dp"
        android:layout_height="80dp"
        android:gravity="center"
        android:text="C"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@id/B"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

四、Flow（流式布局）

 <androidx.constraintlayout.helper.widget.Flow
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        app:constraint_referenced_ids="A,B,C,D,E"
        app:flow_wrapMode="chain"
        app:layout_constraintTop_toTopOf="parent" />

1：链约束(app:flow_wrapMode="none|chian|aligned")

1.1：none 默认值，所有引用的View形成一条链，水平居中，超出屏幕两侧的View不可见

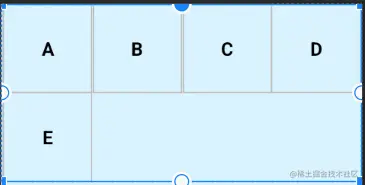

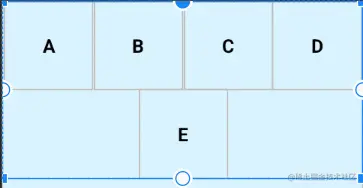

1.2：chain 超出部分自动换行居中，同行的View平分宽度

1.3：aligned 超出部分自动换行靠左，同行的View平分宽度

当flow_wrapMode的值是chian或aligned时，我们还可以针对不同的链进行配置

app:flow_horizontalStyle="packed｜spread｜spread_inside"  所有水平链的配置
app:flow_verticalStyle="packed｜spread｜spread_inside"    所有垂直链的配置

app:flow_firstHorizontalStyle="packed｜spread｜spread_inside" 第一条水平链的配置，其他条不生效
app:flow_firstVerticalStyle="packed｜spread｜spread_inside"   第一条垂直链的配置，其他条不生效
app:flow_lastHorizontalStyle="packed｜spread｜spread_inside"  最后一条水平链的配置，其他条不生效
app:flow_lastVerticalStyle="packed｜spread｜spread_inside"    最后一条垂直链的配置，其他条不生效


2：对齐约束(app:flow_verticalAlign="top｜bottom｜center｜baseline")

<!--  top:顶对齐、bottom:底对齐、center:中心对齐、baseline:基线对齐  -->
(app:flow_verticalAlign="top｜bottom｜center｜baseline"))

<!--  start:开始对齐、end:结尾对齐、center:中心对齐  -->
app:flow_horizontalAlign="start|end|center"


2.1：top对齐

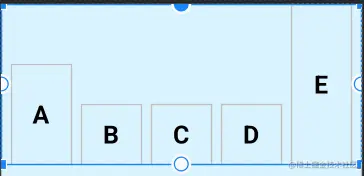

2.2：bottom对齐

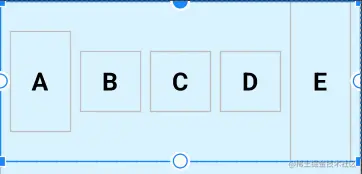

2.3：center对齐

3：设置权重(app:layout_constraintHorizontal_weight="2")

layout_constraintHorizontal_weight和layout_constraintVertical_weight

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <TextView
        android:id="@+id/A"
        android:layout_width="60dp"
        android:layout_height="100dp"
        android:gravity="center"
        android:text="A"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold" />

    <TextView
        android:id="@+id/B"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:gravity="center"
        android:text="B"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold" />

    <TextView
        android:id="@+id/C"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:gravity="center"
        android:text="C"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold" />

    <TextView
        android:id="@+id/D"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:gravity="center"
        android:text="D"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold" />

    <TextView
        android:id="@+id/E"
        android:layout_width="60dp"
        android:layout_height="160dp"
        android:gravity="center"
        android:text="E"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold" />


    <androidx.constraintlayout.helper.widget.Flow
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        app:constraint_referenced_ids="A,B,C,D,E"
        app:flow_verticalAlign="top"
        app:flow_wrapMode="chain"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

五、基线对齐（app:layout_constraintBaseline_toBaselineOf="@id/tv1"）

通过layout_constraintBaseline_toBaselineOf让两个不同大小的文案基线对齐

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <TextView
        android:id="@+id/tv1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="100"
        android:textColor="@color/black"
        android:textSize="50sp"
        android:textStyle="bold"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/tv2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="元"
        android:textColor="@color/black"
        android:textSize="20sp"
        app:layout_constraintBaseline_toBaselineOf="@id/tv1"
        app:layout_constraintLeft_toRightOf="@id/tv1" />

</androidx.constraintlayout.widget.ConstraintLayout>

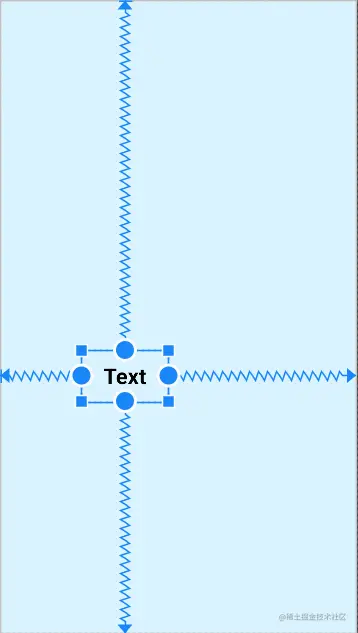

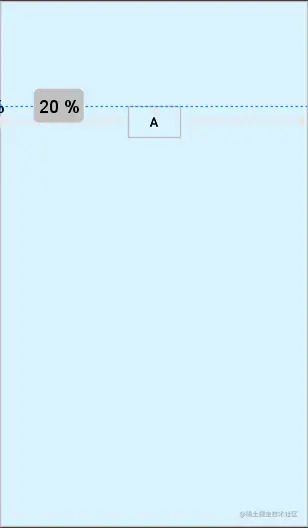

六、百分比偏移(app:layout_constraintHorizontal_bias="0.2")

layout_constraintHorizontal_bias、layout_constraintVertical_bias 设置百分比偏移

app:layout_constraintHorizontal_bias=""   水平偏移 取值范围是0-1的小数
app:layout_constraintVertical_bias=""     垂直偏移 取值范围是0-1的小数


<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <TextView
        android:layout_width="100dp"
        android:layout_height="60dp"
        android:background="@drawable/tv_bg"
        android:gravity="center"
        android:text="Text"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintHorizontal_bias="0.3"
        app:layout_constraintVertical_bias="0.6" />

</androidx.constraintlayout.widget.ConstraintLayout>

七、GONE Margin（app:layout_goneMarginXxx="0dp"）

比如控件B在控件A的右侧（B控件依赖A控件显示），B设置了Gone Margin属性，当A显示时B的GONE Margin不会生效，当A隐藏时，B的GONE Margin才会生效

app:layout_goneMarginBottom="0dp"
app:layout_goneMarginEnd="0dp"
app:layout_goneMarginLeft="0dp"
app:layout_goneMarginRight="0dp"
app:layout_goneMarginStart="0dp"
app:layout_goneMarginTop="0dp"

八、比例宽高（app:layout_constraintDimensionRatio="1:1"）

app:layout_constraintDimensionRatio

ConstraintLayout中可以对宽高设置比例，前提是至少有一个约束维度设置为0dp，这样比例才会生效，该属性可使用两种设置：

1. 浮点值，表示宽度和高度之间的比率

2. 宽度:高度，表示宽度和高度之间形式的比率

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">


    <TextView
        android:id="@+id/B"
        android:layout_width="0dp"
        android:layout_height="200dp"
        android:gravity="center"
        android:text="A"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintDimensionRatio="1:1"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>


九、Guideline（参考线 androidx.constraintlayout.widget.Guideline）

Guideline也可以用来做一些百分比分割之类的需求，有着很好的屏幕适配效果，Guideline有水平和垂直方向之分，位置可以使用针对父级的百分比或者针对父级位置的距离

android:orientation="horizontal|vertical"  辅助线的对齐方式
app:layout_constraintGuide_percent="0-1"   距离父级宽度或高度的百分比(小数形式)
app:layout_constraintGuide_begin=""        距离父级起始位置的距离(左侧或顶部)
app:layout_constraintGuide_end=""          距离父级结束位置的距离(右侧或底部)

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE"
    tools:ignore="HardcodedText">

    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/Guideline"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:layout_constraintGuide_percent="0.2" />

    <TextView
        android:id="@+id/A"
        android:layout_width="100dp"
        android:layout_height="60dp"
        android:gravity="center"
        android:text="A"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="@id/Guideline" />

</androidx.constraintlayout.widget.ConstraintLayout>

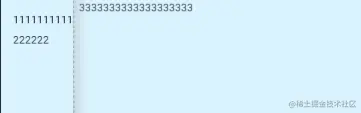

十、Barrier（屏障 app:barrierDirection="top|bottom|left|right|start|end" ）

AB两个控件上下排布，但是长短不确定，C控件需要位于AB两个内容中最长的右侧，此时可以使用屏障来进行辅助布局

<!--  用于控制Barrier相对于给定的View的位置  -->
app:barrierDirection="top|bottom|left|right|start|end"

<!--  取值是要依赖的控件的id，Barrier将会使用ids中最大的一个的宽/高作为自己的位置  -->
app:constraint_referenced_ids="id,id"


<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:background="#DAF3FE"
    android:layout_height="match_parent">

    <TextView
        android:id="@+id/textView1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginTop="16dp"
        android:text="1111111111"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/textView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginTop="8dp"
        android:text="222222"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/textView1" />

    <androidx.constraintlayout.widget.Barrier
        android:id="@+id/barrier7"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:barrierDirection="end"
        app:constraint_referenced_ids="textView2,textView1" />

    <TextView
        android:id="@+id/textView3"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:text="3333333333333333333"
        app:layout_constraintStart_toEndOf="@+id/barrier7"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

十一、Group（组 app:constraint_referenced_ids="A,B,C"）

Group可以控制关联的id控件显示或者隐藏

app:constraint_referenced_ids="id,id"  加入组的控件id

<androidx.constraintlayout.widget.Group
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:visibility="visible"
        app:constraint_referenced_ids="A,B,C" />

十二、Placeholder（占位符 androidx.constraintlayout.widget.Placeholder）

它可以在布局中占好位置，通过app:content=""属性，或者动态调用setContent()设置内容，来让某个控件移动到此占位符中

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <TextView
        android:id="@+id/A"
        android:layout_width="100dp"
        android:layout_height="60dp"
        android:gravity="center"
        android:text="A"
        android:textColor="@color/black"
        android:textSize="25sp"
        android:textStyle="bold"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <androidx.constraintlayout.widget.Placeholder
        android:layout_width="100dp"
        android:layout_height="60dp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:content="@+id/A"
        />

</androidx.constraintlayout.widget.ConstraintLayout>

十三、角度约束（app:layout_constraintCircleAngle="45"）

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <ImageView
        android:id="@+id/android"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:src="@mipmap/ic_launcher"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/jetpack"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:src="@mipmap/ic_launcher_round"
        app:layout_constraintCircle="@+id/android"
        app:layout_constraintCircleAngle="45"
        app:layout_constraintCircleRadius="70dp" />

</androidx.constraintlayout.widget.ConstraintLayout>


十四、ImageFilterButton & ImageFilterView

它们的大致作用有两部分，一是可以用来做圆角图片，二是可以叠加图片资源进行混合过滤，下面一一展示

1：app:roundPercent设置圆角

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#DAF3FE">

    <androidx.constraintlayout.utils.widget.ImageFilterView
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:src="@mipmap/ic_test"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:roundPercent="0.5" />

</androidx.constraintlayout.widget.ConstraintLayout>

2：app:crossfade 属性形成交叉淡化效果

3：MockView 充当原型图

十五、Layer（层布局）

Layer常用来增加背景，或者共同动画，图层 (Layer) 在布局期间会调整大小，其大小会根据其引用的所有视图进行调整，代码的先后顺序也会决定着它的位置，如果代码在所有引用view的最后面，那么它就会在所有view的最上面，反之则是最下面，在最上面的时候如果添加背景，就会把引用的view覆盖掉
