1. View的绘制流程

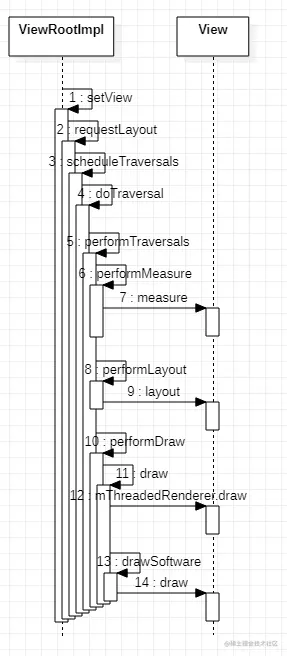

1.1 View的绘制时序图

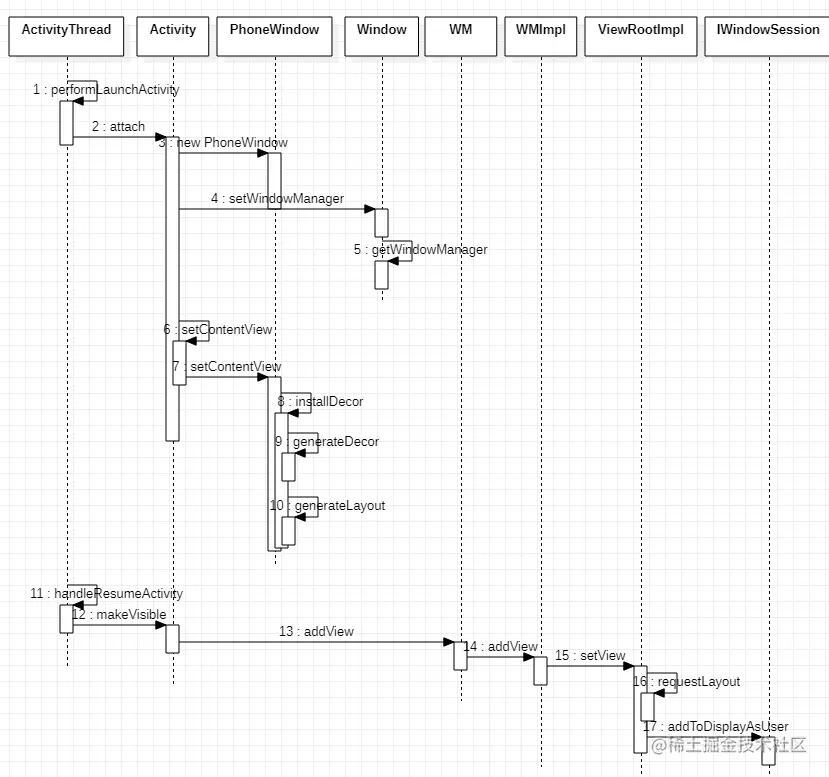

1.2 从Activity启动过程来看PhoneWindow，DecoView,ViewRootImpl,View的关系

1.3 ViewRootImpl的理解

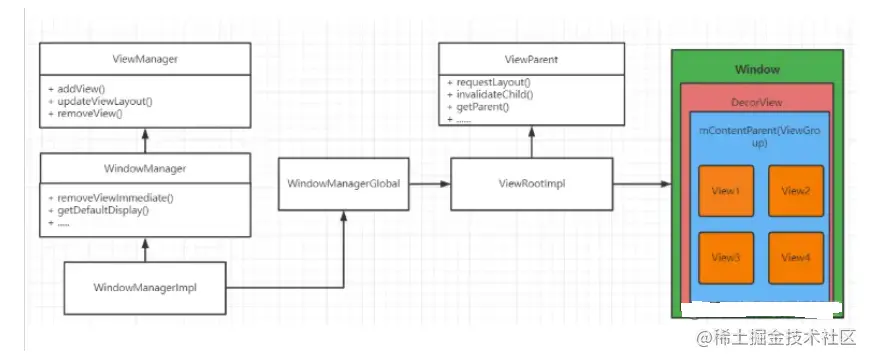

viewRootImpl 是 View 的最高层级，是所有 View 的根。ViewRootImpl 实现了 View 和 WindowManager 之间所需要的协议。ViewRootImpl 的创建过程是从 WindowManagerImpl 中开始的。View 的测量，布局，绘制以及上屏，都是从 ViewRootImpl 中开始的。我们通过一张图来认识一下它：

• Window 我们知道界面中所有的元素都是由 View 构成的，View 是依附于 Window 上面的。Window 只是一个抽象概念，把界面抽象成一个 窗口，也可以抽象成一个

  View

• ViewManange 一个接口，内部定义了三个方法，用来对 VIew 的添加，更新和删除。 csharp复制代码 public interface ViewManager { public void addView(View view, ViewGroup.LayoutParams params); public void updateViewLayout(View view, ViewGroup.LayoutParams params); public void removeView(View view); }

• WindowManager 也是一个接口，继承自 ViewManager，在应用程序中，通过 WindowManager 来管理 Window，将 View 附加到 Window 上。他有一个实现类WindowManagerImpl

• WindowManagerImpl

  WindowManager 的实现类，WindowManagerImpl 中的内部方法实现都是通过代理类 WindowManagerGlobal 来完成。

• WindowManagerGlobal WindowManagerGlobal 是一个单例，也就是说一个进程中只有一个 WindowManagerGlobal对象，他服务与所有页面的 View。 ViewParent 一个接口，定义了将成为 View 父级类的职责。

• ViewRootImpl 视图层次结构的顶部。一个 Window 对应着一个 ViewRootImpl 和 一个 VIew。这个 View 就是被 ViewRootImpl 操作的。 一个小栗子，我们都只 Actiivty 中 会创建一个 Window 对象。 setContentView 方法中的 View 最终也会被添加到 Window 对象中的 DecorView 中，也就是说一个 Window 中对应着一个 View。这个 View 是被 RootViewImpl 操作的。 WindowManager 就是入口。通过 WindowManager的 addView 添加一个 Window(也可以理解为 View)，然后就会创建一个 ViewRootImpl，来对 view 进行操作，最后将 View 渲染到屏幕的窗口上。 例如 Activity 中，在 onresume 执行完成后，就会获取 Window 中的 DecorView，然后通过 WindowManager 把 DecorView 添加到窗口上，这个过程中是由 RootViewImpl 来完成测量，绘制，等操作的。

1.3.1 ViewRootImpl初始化

View 的三大流程都是通过 RootViewImpl 来完成的，在 ActivityThread 中，当 Activity 对象被创建完毕后，在 onResume 后，就会通过 WindowManager 将 DecorView 添加到窗口上，在这个过程中会创建 ViewRootImpl：

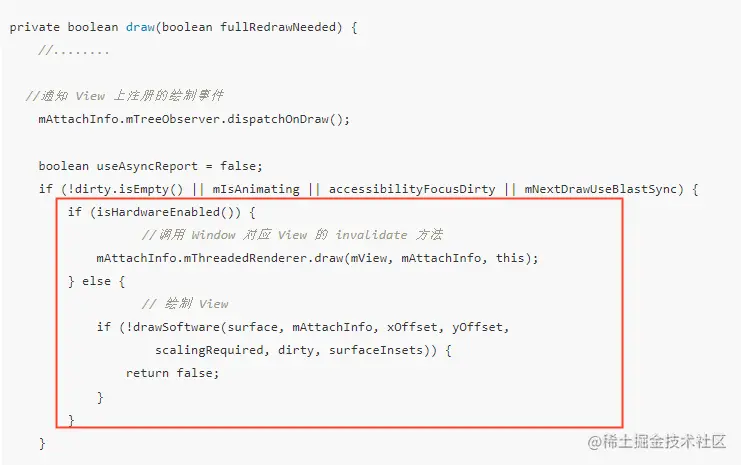

这里在绘制的时候，如果硬件加速打开了，会显示硬件绘制，否则，使用软绘。
