编码是隐匿在计算机软硬件背后的语言，是计算机的灵魂。

1.引言

介绍完香农的信息论后，接下来笔者将介绍一些信息论的落地应用。接下来将对音视频的基础知识进行一些介绍，如音视频文件的编解码、解封装、渲染等。限于题主的时间，本节做简单介绍。后续将对音视频处理的知识进行详细介绍。

随着信息技术的快速发展，多媒体数据呈现出了爆炸性的增长。针对音频、视频文件的处理引起了广泛关注。本文将从介绍音频和视频文件的格式（即信源编码）出发，逐步深入介绍音视频处理的相关知识。

2.音频编码简介

数字音频一般通过采样、量化、编码生成，常见音频裸流为PCM（脉冲编码调制）格式。音频编码有一些基础概念：

• 采样频率：每秒钟采样的点的个数。由于人耳可以接收的频率为20Hz~20KHz，根据奈奎斯特采样定理，许多文件的采样频率为44100Hz。
• 采样精度（采样深度）：每个样本点的大小，常见的有8比特、16比特和24比特。
• 通道数：常见的有单声道、双声道、四声道等。
• 比特率：每秒传输的比特数，间接衡量声音质量的一个标准。 没有压缩的音频数据的比特率 = 采样频率 * 采样精度 * 通道数。
• 码率：压缩后的音频数据的比特率。码率越大，压缩效率越低，音质越好，压缩后数据越大。码率 = 音频文件大小/时长。
• 帧：每次编码的采样单元数，音频的帧的概念没有视频帧那么清晰。
• 帧长：可以指每帧采样数播放的时间，也可以指压缩后每帧的数据长度。

音频存储有两种模式:

• 交错模式（Packed）:数据以连续帧的方式存放，即首先记录帧1的左声道样本和右声道样本，再开始帧2的记录，即L|R|L|R|L|R|L|R|...
• 非交错模式（Planar）：首先记录的是一个周期内所有帧的左声道样本，再记录所有右声道样本，即L|L|L|...|R|R|R|...

常用的音频编码方案有MP3和AAC。后续将对AAC编码方案进行介绍。

3.视频编码简介

相比于音频编码，视频编码方案更加复杂。首先我们来介绍一帧图像的编码方案。

我们知道，对于数字图像的编码方案，最常见的为RGB格式。但是由于视频文件往往较大，人眼对图像没有那么敏感，出于压缩和彩色转黑白的考虑，数字图像也常采用YUV格式。

其中，“Y”表示明亮度（Luminance或Luma）， 也称灰阶值；“U”和“V”表示的则是色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用于指定像素的颜色。

跟音频文件的存储类似，YUV格式也有两大类，即Planar和Packed。

• 对于Planar的YUV格式，先连续存储所有像素点的Y，紧接着存储所有像素点的U，随后是所有像素点的V。
• 对于Packed的YUV格式，每个像素点的Y,U,V是连续交错存储的。

YUV存在多种格式，比如YUV420P， YUV420SP等，不同的YUV格式的数据在存储时的排列顺序是不一样的，比如U分量和V分量是否交错排布。

• YUV 4:4:4采样，每一个Y对应一组UV分量。
• YUV 4:2:2采样，每两个Y共用一组UV分量。
• YUV 4:2:0采样，每四个Y共用一组UV分量。

视频也有一些重要的概念：

• 视频码率： kb/s， 是指视频文件在单位时间内使用的数据流量，也叫码流率。码率越大，说明单位时间内取样率越大，数据流精度就越高。
• 视频帧率： fps，通常说一个视频的25帧，指的就是这个视频帧率，即1秒钟会显示25帧。帧率越高，给人的视觉就越流畅。
• 视频分辨率：分辨率就是我们常说的640x480分辨率、 1920x1080分辨率，分辨率影响视频图像的大小。

对于视频图像还有一个IPB帧的概念非常重要：

• I 帧（Intra coded frames）：I帧不需要参考其他画面而生成,解码时仅靠自己就重构完整图像；I帧图像采用帧内编码方式，信息量大，是P帧和B帧的参考帧。
• P 帧（Predicted frames） ： 根据本帧与相邻的前一帧（I帧或P帧）的不同点来压缩本帧数据，同时利用了空间和时间上的相关性。
• B 帧（Bi-directional predicted frames）：B 帧图像采用双向时间预测，可以大大提高压缩倍数，注意B帧不能做参考帧，同时直播时为了流畅度一般不使用B帧。

常用的视频编码方案有：H264，H265，VP8，VP9，AV1等。有关H264编码的细节后续将做详细介绍。

4. 封装格式简介

封装格式(也叫容器） 就是将已经编码压缩好的视频流、音频流及字幕按照一定的方案放到一个文件中，便于播放软件播放。
一般来说，视频文件的后缀名就是它的封装格式。

H264+AAC封装为FLV或MP4是最为流行的封装模式。

FLV 文件主要由两部分组成： Header 和 Body ：

• Header 部分记录了 flv 的类型、版本等信息， 是 flv 的开头，固定占 9 bytes ；
• Body 部分由一个个Tag组成， 每个 Tag 的下面有一块4bytes的空间，用来记录这个tag 的长度，紧接 tag 的内容， 类型有 SCRIPTDATA， AUDIODATA ， VIDEODATA。

MP4文件中的所有数据都装在 box 中， 一个 MP4 文件由若干个 box 组成， 每个 box 有类型和长度，可以将 box 理解为一个数据对象块， box 中可以包含另一个box：

• 一个MP4文件首先会有且只有一个 ftyp 类型的 box，作为MP4格式的标志并包含关于文件的一些信息；
• 有且只有一个 moov 类型的box（ Movie Box），它是一种 container box，子box 包含了媒体的 metadata 信息，视频文件头 ；
• MP4 文件的媒体数据包含在 mdat 类型的 box 中，可以有多个，也可以没有。

5.音视频同步基础

两个重要的时间戳概念：

• DTS（ Decoding Time Stamp）：即解码时间戳，这个时间戳的意义在于告诉播放器该在什么时候解码这一帧的数据。
• PTS（ Presentation Time Stamp）：即显示时间戳， 这个时间戳用来告诉播放器该在什么时候显示这一帧的数据。 当视频流中没有 B 帧时， 通常 DTS 和 PTS 的顺序是一致的。 但存在B帧的时候两者的顺序就不一致了。

音视频同步方式有三种：

• Audio Master： 同步视频到音频 （常见）
• Video Master： 同步音频到视频
• External Clock Master： 同步音频和视频到外部时 钟。

6.视频录制和播放框架

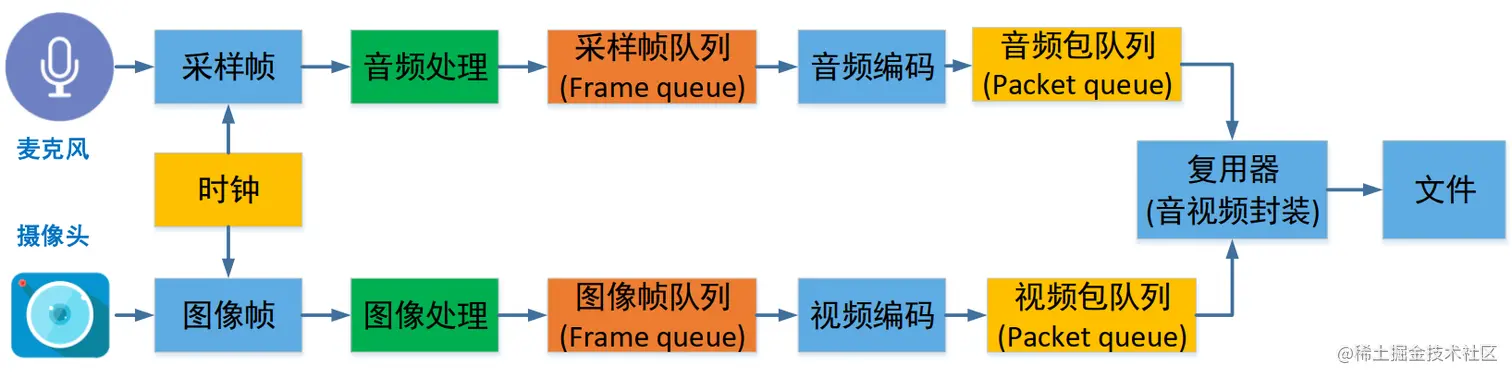

视频录制流程如下：

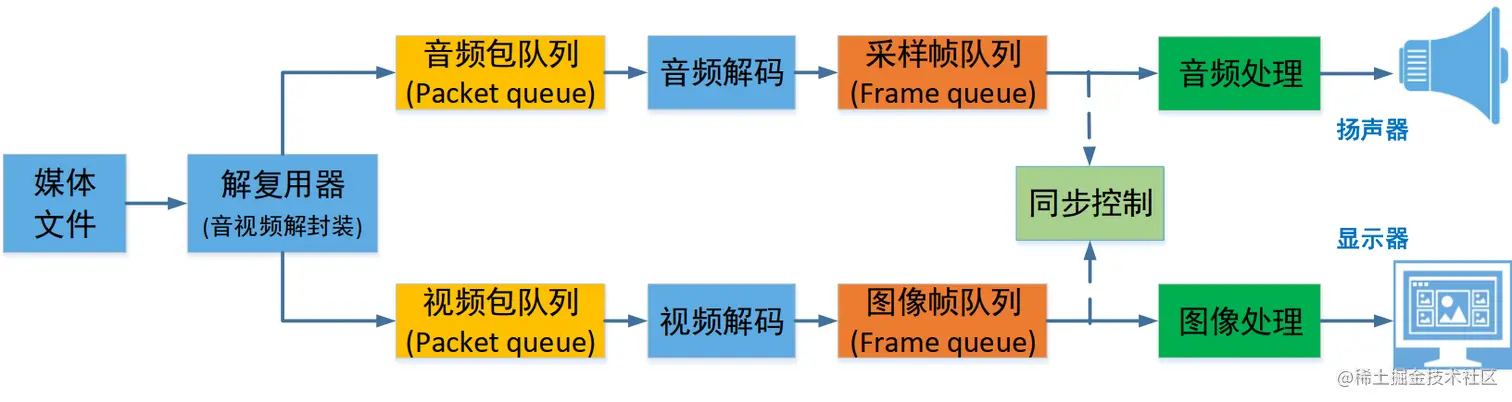

视频播放流程如下：

其中，音频解码运算量小，可以不使用硬件解码，使用FFmpeg 软解兼容性更好；视频解码需要大量运算，一般使用 MediaCodec/VideoToolbox 硬解，使用FFmpeg软解兼容性好但是对手机性能要求较高。

7. 总结

音视频的基础知识非常庞杂，这里只做一些简单的介绍，音视频常见的开源项目有FFmpeg，SRS等，有尝试从事音视频相关工作的读者可以去阅读一些开源项目。
