关系型数据模型

表的组成：

  • 列(Column)：一个属性，有明确的数据类型（原子类型，不可再分）

  • 行(Row)：一个记录（tuple, record）

  • 数学定义K列的表：{<t1, …, tk> | t1 属于 D1, … , tk 属于 Dk }

    • Di：第i列可能取值的集合

Schema vs. Instance

  • Schema: 类型，一个表的类型是由每个列的类型决定的

    • 只需要定义一次

  • Instance: 具体取值，具体存储哪些记录，每个列的具体值由具体应用决定的

    • 对应多个instance

Key (键)

  • Primary key (主键)：唯一确定本表中的一个记录

  • Foreign key (外键)：是另一个表的Primary key，唯一确定另一个表的一个记录

SQL语言

-- 表创建
create table TakeCourse (
    CourseID integer NOT NULL,
    StudentID integer NOT NULL,
    Year year,
    Semester enum(Spring, Summer, Fall),
    Grade float,
    primary key (CourseID, StudentID),
    foreign key (CourseID) references Course(ID),
    foreign key (StudentID) references Student(ID)
);

-- 插入
insert into Student(ID, Name) values (131234, ‘张飞’);
insert into Student values (131234, ‘张飞’, 1995/1/1, M, ‘计算机’, 2013, 85);

-- 删除
delete from Student where ID = 131234;

-- 更新
update Student set GPA = 86 where ID = 131234;

-- 查找
select 列名,…,列名
from 表,…, 表
where 条件
group by 列名,…,列名
having 条件
order by 列名,…,列名

-- 选择与投影
select Name, GPA from Student where Major = ‘计算机’;
-- 等值连接
select Student.Name, Course.Name
from Student, Course, TakeCourse
where TakeCourse.CourseID = Course.ID and TakeCourse.StudentID = Student.ID;
-- group by + having + order
select Major, count(*) as Cnt
from Student
where Year >= 2013 and Year <= 2014
group by Major
having Cnt >= 2;
order by Cnt desc;

已知 Student.GPA 为截止上学期的平均成绩，需要重新计算每位学生的GPA

select Student.Name, avg(Grade) as NewGPA
from TakeCourse, Student
where TakeCourse.StudentID = Student.ID
group by Student.ID, Student.Name;

数据库系统架构

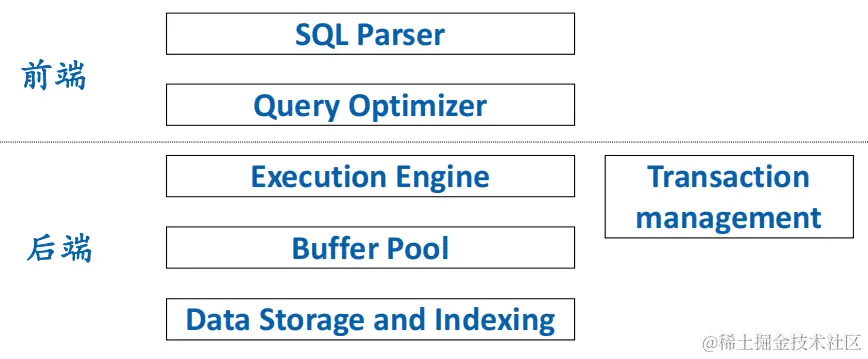

RDBMS的系统架构(单机)

  1. 语法分析器：SQL 语句的程序 -> 解析好的内部表达

    1. 语法解析，语法检查，表名、列名、类型检查

  2. 查询优化器：SQL内部表达 -> Query Plan (执行方案)

    1. 产生可行的query plan，估计运行时间和空间代价，选择最佳的query plan

  3. 执行引擎：query plan -> SQL语句的结果

    1. 根据query plan，完成相应的运算和操作：数据访问、关系型运算的实现

  • Transaction management：事务管理

    • 实现ACID、logging写日志，locking加锁、保证并行transactions事务的正确性

  • Buffer pool: 在内存中缓存硬盘的数据

    • 局部性原理，提高性能，减少I/O

  • Data storage and indexing

    • 如何在硬盘上存储数据，如何高效地访问硬盘上的数据

数据存储与访问

索引

  • Tree based：有序，支持点查询和范围查询
  • Hash based：无序，只支持点查询
  • Clustered(主索引)：记录就存在index中，记录顺序就是index顺序
  • Secondary(二级索引): 记录顺序不是index顺序，index中存储page ID和in‐page tuple slot ID.

运算的实现

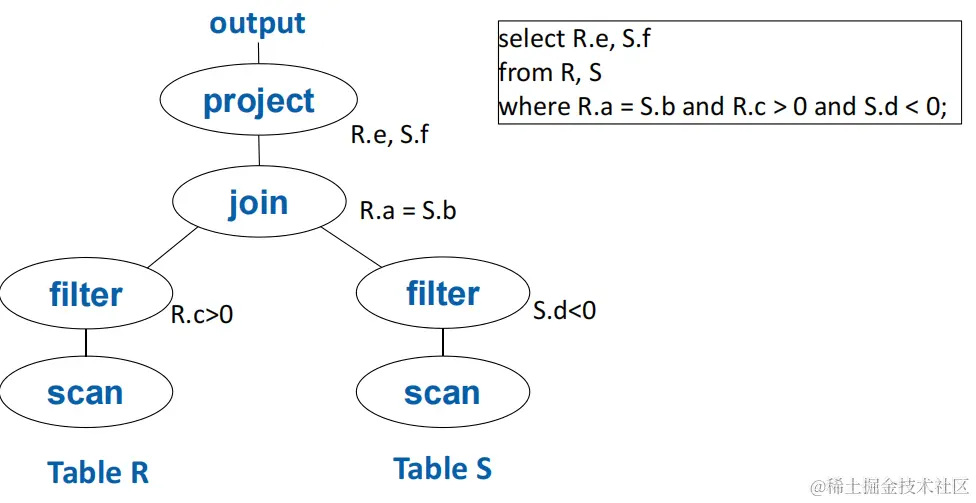

  • Operator tree：Query plan 最终将表现为一棵Operator Tree

    • 每个节点代表一个运算，运算的输入来自孩子节点，运算的输出送往父亲节点

  • Selection & Projection

    • Selection: 行的过滤，支持多种数据类型：数值类型，字符串类型等，实现比较操作、数学运算、逻辑运算

    • Projection: 列的提取，Query plan生成时，同时产生中间结果记录的schema

      • 主要功能：从一个记录中提取属性，生成一个结果记录

  • Join

    • Nested loop Join

      • foreach tuple r in R {
    foreach tuple s in S {
        if (r.a = s.b) output(r,s);
    }
}
R 有 Mr 个Page
S 有 Ms 个Page
每个Page有 B 个记录
总共读的page数： Mr（1+ BMs），I/O成本太大了！

    • Block Nested Loop Join：内存大小为M，外循环每次读入M页的R,而不是一条R的记录，内循环读一遍S

      • Mr（1+ Ms/M）

    • Index Nested Loop Join：相当于加了一个hash，匹配才读取，很少有匹配时，效率很高

    • foreach tuple r  R {
    lookup index to look for match s in S
    if (found) output(r,s);
}

  • Hashing

    • Simple hash join：读R建立hash table;读S访问hash table找到所有的匹配

      • R比内存大怎么办？分片：PartitionID = hash(join key) % PartitionNumber

    • GRACE Hash Join：对R和S进行I/O partitioning

      • for (j=0; j< ParitionNumber; j++) {
    simple hash join计算Rj ⋈ Sj ;
}
读2Mr + 2Ms个Page，写Mr + Ms个Page,I/O成本是线性的！

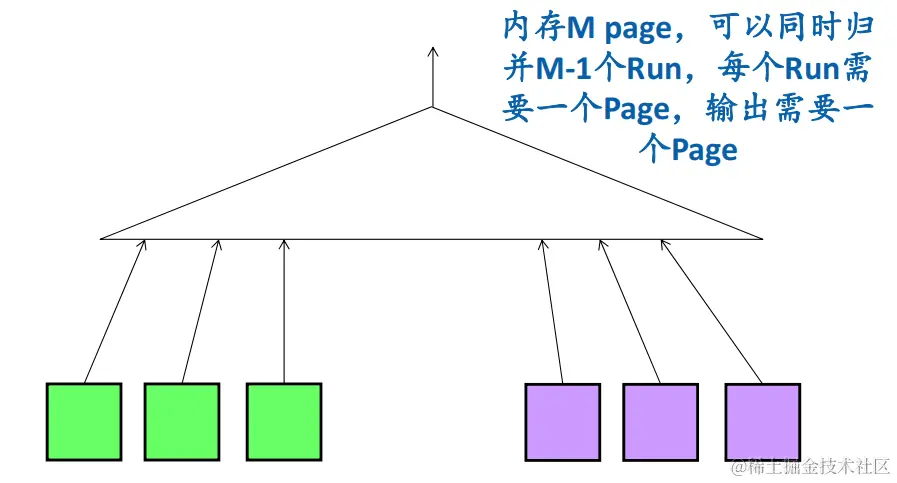

  • Sorting：把R和S分段排序，可以Merge(归并)找出所有的匹配

    • 通常代价比Hash Join稍差，当一个表已经有序的情况下，会被使用

事务处理

ACID

  • Atomicity（原子性）：要么完全执行，要么完全没有执行
  • Consistency（一致性）：从一个正确状态转换到另一个正确状态（正确指：constraints, triggers等）
  • Isolation（隔离性）：每个事务与其它并发事务互不影响
  • Durability（持久性）：Transaction commit后，结果持久有效，crash也不消失
begin transaction;
……
commit transaction;
……
rollback transaction;

可串行化：存在一个顺序，按照这个顺序依次串行执行这些Transactions，得到的结果与并行执行相同

隔离性问题：

  • 脏读：读取别人未提交的数据（写读）
  • 不可重复读：同一事务内，读取同一个数据，值不同（读写）
  • 更新丢失：事务提交前，被其他事务修改了本事务的数据（写写）

解决方法：

  • 悲观锁：

    • 两段锁协议：对每个访问的数据都要加锁后才能访问

    • 互斥锁

    • 读写锁

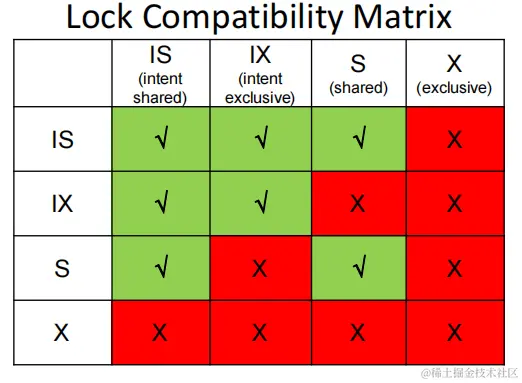

    • 意向锁：

      • 对行加读、写锁之前，需要获得上级锁粒度的意向锁
      • 目的：低成本实现多粒度的锁

    • 避免死锁：规定lock对象的顺序

  • 乐观锁：

    • 不采用加锁的实现：

      • 读取：读取数据到私有工作区，完成修改
      • 验证：检查事务与其他事务是否有冲突
      • 提交：验证通过，没有发现冲突，那么把私有工作区的修改复制到数据库公共数据中

    • Snapshot Isolation实现： 一个时点的数据库数据状态

      • 在起始时点的snapshot

      • 读：这个snapshot的数据

      • 写：先临时保存起来

      • 在commit时检查有无写冲突，有冲突就abort

Concurrency Control (并发控制)

  • Transactional Logging(事务日志)：记录写、commit、Abort操作的全部信息
  • Write‐Ahead Logging：写记录日志，再进行操作
  • 检查点：为了使崩溃恢复的时间可控，不用重新执行所有日志操作

数据仓库

OLTP：Online transaction processing（联机事务处理）

  • 数据库，主要是对数据库中的数据进行增删改查

OLAP：Online Analytical Processing（联机分析处理）

  • 数据仓库，数据量大，星型或雪花模型、记录当前和历史的数据、不支持更新和删除

  • Data Cube（数据立方）

    • rollup、drill down、slice等操作

  • 列式存储：OLAP场景只读取部分列，更容易压缩

分布式数据库

系统架构

  • Shared memory

    • 多芯片、多核或Distributed shared memory

  • Shared disk

    • 多机连接相同的数据存储设备

  • Shared nothing

    • 普通意义上的机群系统，由以太网连接多台服务器

分布式查询处理

  • 分片、副本
  • hash jon

分布式事务处理

  • 2PC：两阶段提交
