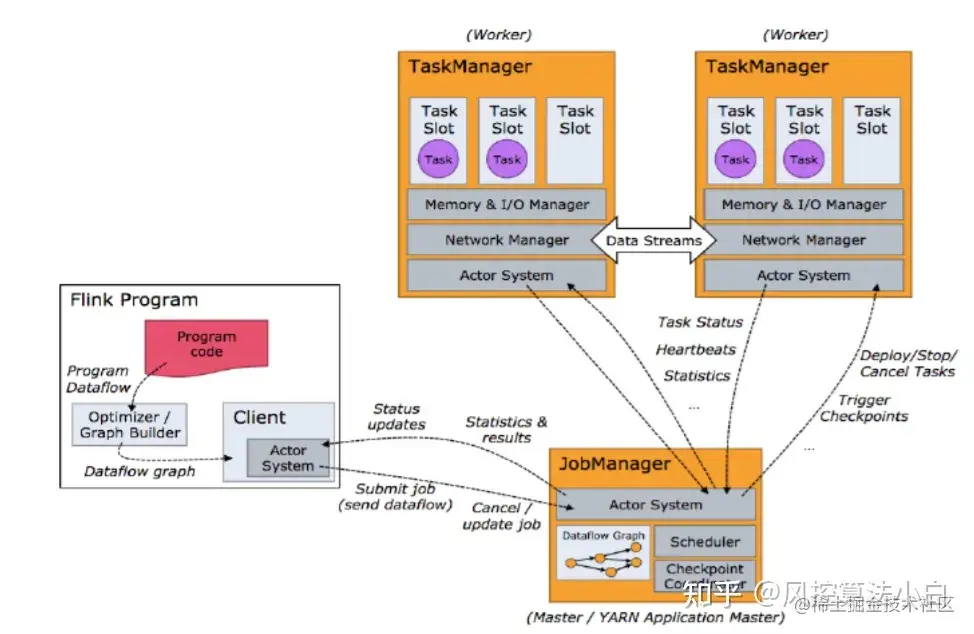

1. 说一说Flink架构？

Flink由四部分组成

• JobManager，作业管理器
• TaskManager，任务管理器
• Resource Manager，资源管理器
• Dispacher，分发器

一、JobManager（作业管理器）

作用：控制一个应用程序执行的主进程，也就是说，每个应用程序都会被一个不同的 JobManager 所控制执行。

• JobManager 会先接收到要执行的应用程序，这个应用程序会包括：作业图 （JobGraph）、逻辑数据流图（logical dataflow graph）和打包了所有的类、 库和其它资源的JAR包。
• JobManager 会把JobGraph转换成一个物理层面的数据流图，这个图被叫做 “执行图”（ExecutionGraph），包含了所有可以并发执行的任务。
• JobManager 会向资源管理器（ResourceManager）请求执行任务必要的资源， 也就是任务管理器（TaskManager）上的插槽（slot）。一旦它获取到了足够的资源，就会将执行图分发到真正运行它们的TaskManager上。而在运行过程中， JobManager会负责所有需要中央协调的操作，比如说检查点（checkpoints） 的协调。

二、任务管理器（TaskManager）

• Flink中的工作进程。通常在Flink中会有多个TaskManager运行，每一 个TaskManager都包含了一定数量的插槽（slots）。插槽的数量限制 了TaskManager能够执行的任务数量
• 启动之后，TaskManager会向资源管理器注册它的插槽；收到资源管理器的指令后，TaskManager就会将一个或者多个插槽提供给 JobManager调用。JobManager就可以向插槽分配任务（tasks）来执行了。
• 在执行过程中，一个TaskManager可以跟其它运行同一应用程序的 TaskManager交换数据。

三、资源管理器（ResourceManager）

作用：负责管理任务管理器（TaskManager）的插槽（slot），TaskManger 插槽是Flink中定义的处理资源单元。

• Flink为不同的环境和资源管理工具提供了不同资源管理器，比如YARN、 Mesos、K8s，以及standalone部署。
• 当JobManager申请插槽资源时，ResourceManager会将有空闲插槽 的TaskManager分配给JobManager。如果ResourceManager没有足 够的插槽来满足JobManager的请求，它还可以向资源提供平台发起会 话，以提供启动TaskManager进程的容器。

四、分发器（Dispatcher）

• 可以跨作业运行，它为应用提交提供了REST接口。
• 当一个应用被提交执行时，分发器就会启动并将应用移交给一个 JobManager。
• Dispatcher也会启动一个Web UI，用来方便地展示和监控作业执行的信息。
• Dispatcher在架构中可能并不是必需的，这取决于应用提交运行的方式。

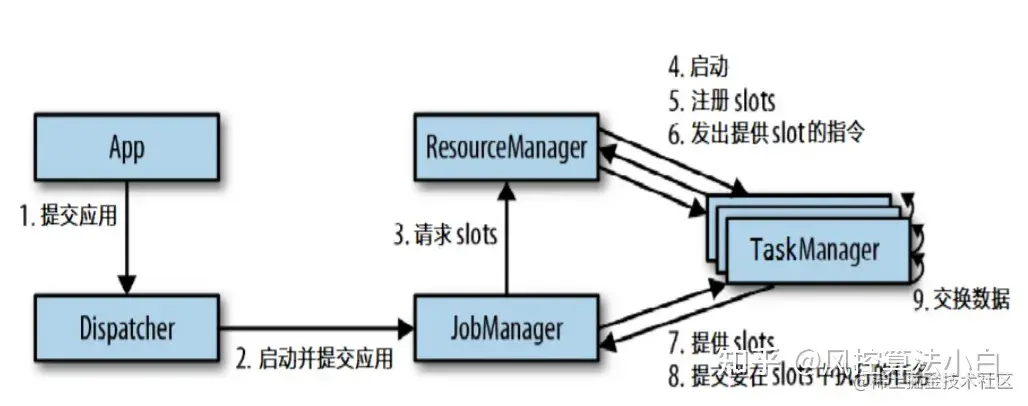

任务提交流程

任务调度原理

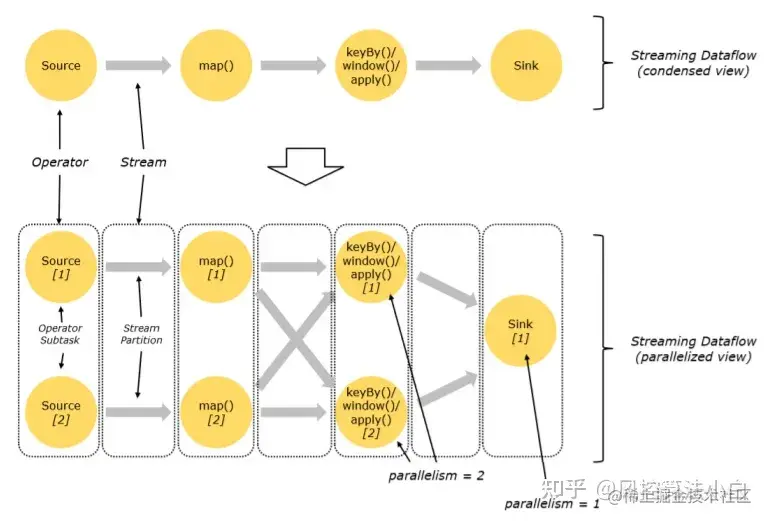

并行度（Parallelism）

一个特定算子的子任务（subtask）的个数被称之为其并行度（parallelism）。

一般情况下，一个 stream 的并行度，可以认为就是其所有算子中最大的并行度。

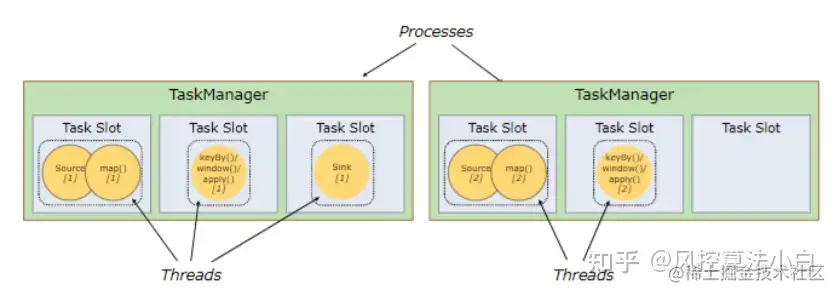

TaskManager和Slots

• Flink 中每一个 TaskManager 都是一个JVM进程，它可能会在独立的线程上执 行一个或多个子任务
• 为了控制一个 TaskManager 能接收多少个 task， TaskManager 通过 task slot 来进行控制（一个 TaskManager 至少有一个 slot）

• 默认情况下，Flink 允许子任务共享 slot，即使它们是不同任务的子任务。 这样的结果是，一个 slot 可以保存作业的整个管道。
• Task Slot 是静态的概念，是指 TaskManager 具有的并发执行能力。

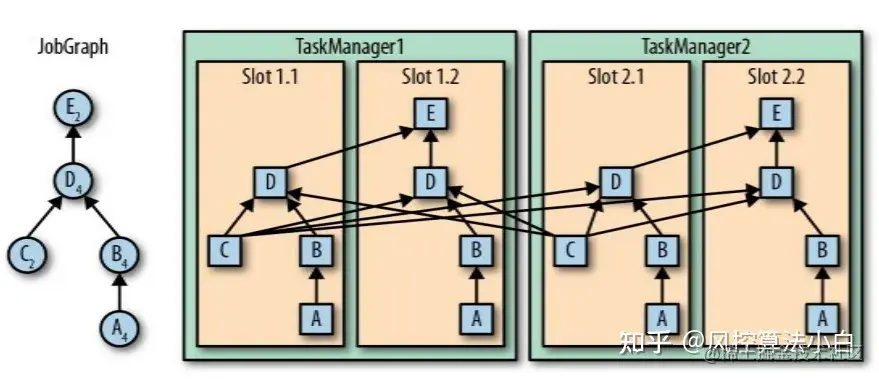

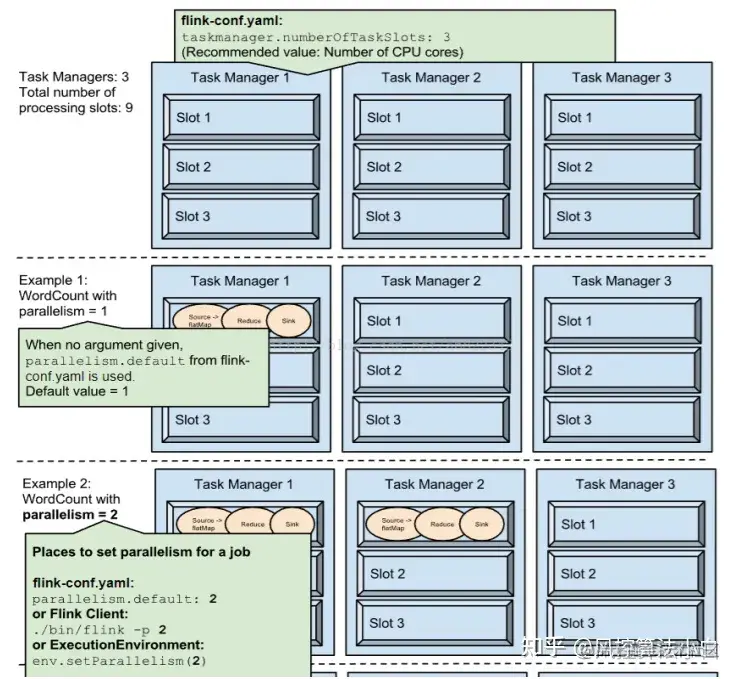

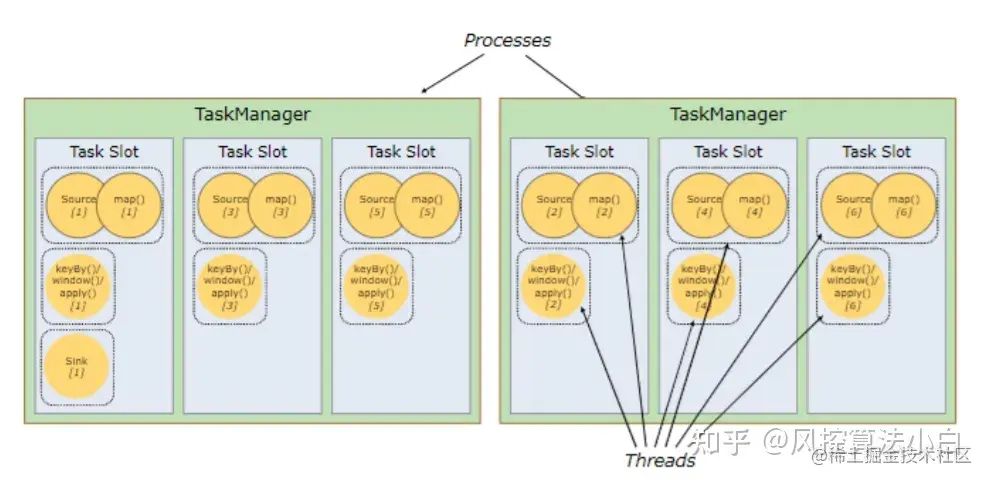

并行子任务的分配

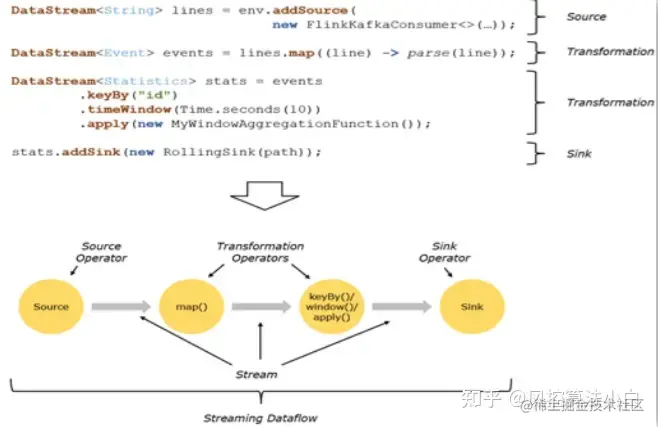

程序与数据流（DataFlow）

• 所有的Flink程序都是由三部分组成的： Source 、Transformation 和 Sink。
• Source 负责读取数据源，Transformation 利用各种算子进行处理加工，Sink 负责输出
• 在运行时，Flink上运行的程序会被映射成“逻辑数据流”（dataflows），它包 含了这三部分
• 每一个dataflow以一个或多个sources开始以一个或多个sinks结束。dataflow 类似于任意的有向无环图（DAG）
• 在大部分情况下，程序中的转换运算（transformations）跟dataflow中的算子 （operator）是一一对应的关系

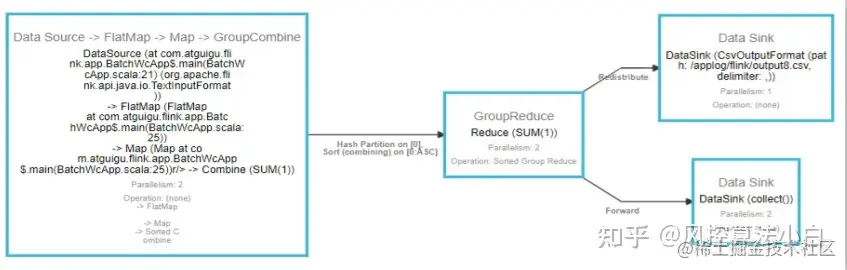

执行图（ExecutionGraph）

Flink 中的执行图可以分成四层：

StreamGraph -> JobGraph -> ExecutionGraph -> 物理执行图

StreamGraph：是根据用户通过 Stream API 编写的代码生成的最初的图。用来 表示程序的拓扑结构。

JobGraph：StreamGraph经过优化后生成了 JobGraph，提交给 JobManager 的数据结构。主要的优化为，将多个符合条件的节点 chain 在一起作为一个节点

ExecutionGraph：JobManager 根据 JobGraph 生成ExecutionGraph。 ExecutionGraph是JobGraph的并行化版本，是调度层最核心的数据结构。

物理执行图：JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个 TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。

数据传输形式

• 一个程序中，不同的算子可能具有不同的并行度
• 算子之间传输数据的形式可以是 one-to-one (forwarding) 的模式也可以是 redistributing 的模式，具体是哪一种形式，取决于算子的种类。

One-to-one：stream维护着分区以及元素的顺序（比如source和map之间）。 这意味着map 算子的子任务看到的元素的个数以及顺序跟 source 算子的子任务 生产的元素的个数、顺序相同。map、fliter、flatMap等算子都是one-to-one 的对应关系。

Redistributing：stream的分区会发生改变。每一个算子的子任务依据所选择的 transformation发送数据到不同的目标任务。例如，keyBy 基于 hashCode 重 分区、而 broadcast 和 rebalance 会随机重新分区，这些算子都会引起 redistribute过程，而 redistribute 过程就类似于 Spark 中的 shuffle 过程。

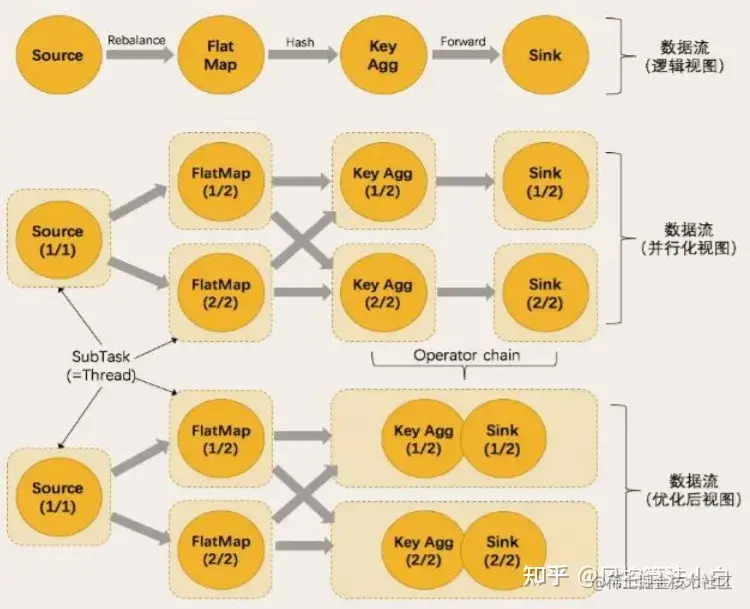

任务链（Operator Chains）

• Flink 采用了一种称为任务链的优化技术，可以在特定条件下减少本地 通信的开销。为了满足任务链的要求，必须将两个或多个算子设为相同 的并行度，并通过本地转发（local forward）的方式进行连接
• 相同并行度的 one-to-one 操作，Flink 这样相连的算子链接在一起形 成一个 task，原来的算子成为里面的 subtask
• 并行度相同、并且是 one-to-one 操作，两个条件缺一不可

2. 说一说 exactly once 语义flink是怎么实现的？

【分享】Exactly Once语义在Flink中的实现

3. 什么是反压？怎么处理？

1、Flink反压了解吗？

反压（backpressure）是实时计算应用开发中，特别是流式计算中，十分常见的问题。反压意味着数据管道中某个节点成为瓶颈，下游处理速率 跟不上 上游发送数据的速率，而需要对上游进行限速。由于实时计算应用通常使用消息队列来进行生产端和消费端的解耦，消费端数据源是 pull-based 的，所以反压通常是从某个节点传导至数据源并降低数据源（比如 Kafka consumer）的摄入速率。简单来说就是下游处理速率 跟不上 上游发送数据的速率，下游来不及消费，导致队列被占满后，上游的生产会被阻塞，最终导致数据源的摄入被阻塞。

2、Flink反压的影响有哪些？

反压会影响到两项指标: checkpoint 时长和 state 大小

（1）前者是因为 checkpoint barrier 是不会越过普通数据的，数据处理被阻塞也会导致 checkpoint barrier 流经整个数据管道的时长变长，因而 checkpoint 总体时间（End to End Duration）变长。

（2）后者是因为为保证 EOS（Exactly-Once-Semantics，准确一次），对于有两个以上输入管道的 Operator，checkpoint barrier 需要对齐（Alignment），接受到较快的输入管道的 barrier 后，它后面数据会被缓存起来但不处理，直到较慢的输入管道的 barrier 也到达，这些被缓存的数据会被放到state 里面，导致 checkpoint 变大。

这两个影响对于生产环境的作业来说是十分危险的，因为 checkpoint 是保证数据一致性的关键，checkpoint 时间变长有可能导致 checkpoint 超时失败，而 state 大小同样可能拖慢 checkpoint 甚至导致 OOM （使用 Heap-based StateBackend）或者物理内存使用超出容器资源（使用 RocksDBStateBackend）的稳定性问题。

3、Flink反压如何解决？

Flink社区提出了 FLIP-76: Unaligned Checkpoints[4] 来解耦反压和 checkpoint。

（1）定位反压节点

要解决反压首先要做的是定位到造成反压的节点，这主要有两种办法:

1. 通过 Flink Web UI 自带的反压监控面板；
2. 通过 Flink Task Metrics。

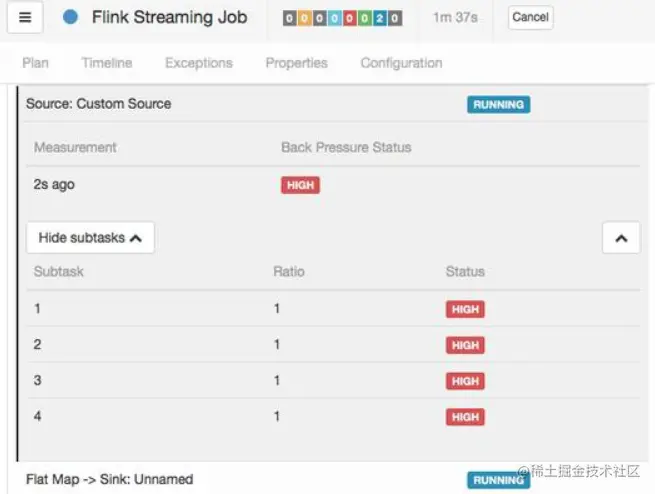

（1）反压监控面板

Flink Web UI 的反压监控提供了 SubTask 级别的反压监控，原理是通过周期性对 Task 线程的栈信息采样，得到线程被阻塞在请求 Buffer（意味着被下游队列阻塞）的频率来判断该节点是否处于反压状态。默认配置下，这个频率在 0.1 以下则为 OK，0.1 至 0.5 为 LOW，而超过 0.5 则为 HIGH。

（2）Task Metrics

Flink 提供的 Task Metrics 是更好的反压监控手段

如果一个 Subtask 的发送端 Buffer 占用率很高，则表明它被下游反压限速了；

如果一个 Subtask 的接受端 Buffer 占用很高，则表明它将反压传导至上游。

4. 说一说flink内存管理?

1、为什么Flink使用自主内存而不用JVM内存管理？

因为在内存中存储大量的数据 （包括缓存和高效处理）时，JVM会面临很多问题，包括如下：

JVM 内存管理的不足：

1） Java 对象存储密度低。 Java 的对象在内存中存储包含 3 个主要部分：对象头、实例 数据、对齐填充部分。例如，一个只包含 boolean 属性的对象占 16byte：对象头占 8byte， boolean 属性占 1byte，为了对齐达到 8 的倍数额外占 7byte。而实际上只需要一个 bit（1/8 字节）就够了。

2）Full GC 会极大地影响性能。 尤其是为了处理更大数据而开了很大内存空间的 JVM 来说，GC 会达到秒级甚至分钟级。

3） OOM 问题影响稳定性。 OutOfMemoryError 是分布式计算框架经常会遇到的问题， 当JVM中所有对象大小超过分配给JVM的内存大小时，就会发生OutOfMemoryError错误， 导致 JVM 崩溃，分布式框架的健壮性和性能都会受到影响。

4）缓存未命中问题。 CPU 进行计算的时候，是从 CPU 缓存中获取数据。现代体系的 CPU 会有多级缓存，而加载的时候是以 Cache Line 为单位加载。如果能够将对象连续存储， 这样就会大大降低 Cache Miss。使得 CPU 集中处理业务，而不是空转。

2、那Flink自主内存是如何管理对象的？

Flink 并不是将大量对象存在堆内存上，而是将对象都序列化到一个预分配的内存块上， 这个内存块叫做 MemorySegment，它代表了一段固定长度的内存（默认大小为 32KB），也 是 Flink 中最小的内存分配单元，并且提供了非常高效的读写方法，很多运算可以直接操作二进制数据，不需要反序列化即可执行。每条记录都会以序列化的形式存储在一个或多个 MemorySegment 中。如果需要处理的数据多于可以保存在内存中的数据，Flink 的运算符会 将部分数据溢出到磁盘

3、Flink内存模型介绍一下？

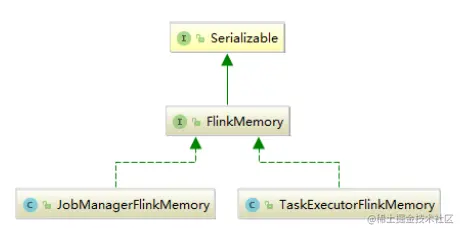

Flink总体内存类图如下：

主要包含JobManager内存模型和 TaskManager内存模型

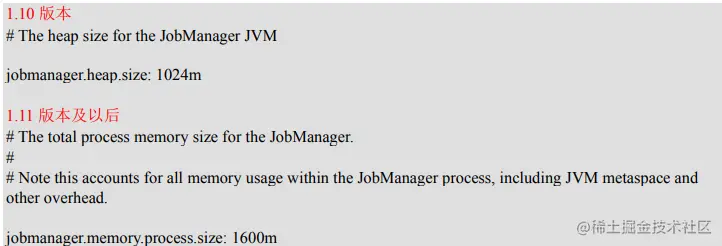

JobManager内存模型

在 1.10 中，Flink 统一了 TM 端的内存管理和配置，相应的在 1.11 中，Flink 进一步 对 JM 端的内存配置进行了修改，使它的选项和配置方式与 TM 端的配置方式保持一致。

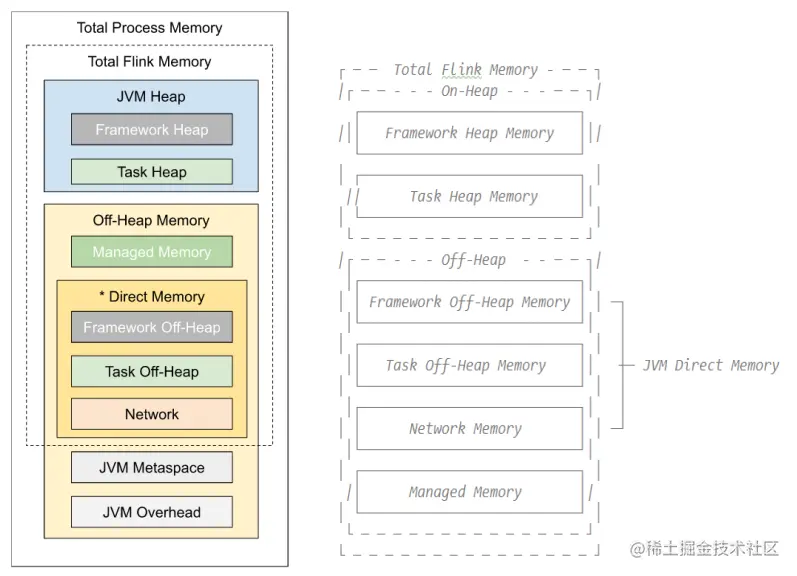

TaskManager内存模型

Flink 1.10 对 TaskManager 的内存模型和 Flink 应用程序的配置选项进行了重大更改， 让用户能够更加严格地控制其内存开销。

JVM Heap：JVM 堆上内存

1、 Framework Heap Memory： Flink 框架本身使用的内存，即 TaskManager 本身所 占用的堆上内存，不计入 Slot 的资源中。

配置参数：taskmanager.memory.framework.heap.size=128MB,默认 128MB

2、Task Heap Memory： Task 执行用户代码时所使用的堆上内存。

配置参数：taskmanager.memory.task.heap.size

Off-Heap Mempry： JVM 堆外内存

1、DirectMemory： JVM 直接内存

1）Framework Off-Heap Memory：Flink框架本身所使用的内存，即TaskManager 本身所占用的对外内存，不计入 Slot 资源。

配置参数：taskmanager.memory.framework.off-heap.size=128MB，默认 128MB

2）Task Off-Heap Memory：Task 执行用户代码所使用的对外内存。

配置参数：taskmanager.memory.task.off-heap.size=0,默认 0

3）Network Memory：网络数据交换所使用的堆外内存大小，如网络数据交换 缓冲区

2、Managed Memory： Flink 管理的堆外内存，

用于排序、哈希表、缓存中间结果及 RocksDB State Backend 的本地内存。

JVM specific memory：JVM 本身使用的内存

1、 JVM ****metaspace ：JVM 元空间

2、 JVM over-head 执行开销： JVM 执行时自身所需要的内容，包括线程堆栈、IO、 编译缓存等所使用的内存。

配置参数：taskmanager.memory.jvm-overhead.min=192mb

taskmanager.memory.jvm-overhead.max=1gb

taskmanager.memory.jvm-overhead.fraction=0.1

总体内存

1、总进程内存： Flink Java 应用程序（包括用户代码）和 JVM 运行整个进程所消 耗的总内存。

总进程内存 = Flink 使用内存 + JVM 元空间 + JVM 执行开销

配置项：taskmanager.memory.process.size: 1728m

2、 Flink 总内存： 仅 Flink Java 应用程序消耗的内存，包括用户代码，但不包括 JVM 为其运行而分配的内存。

Flink 使用内存：框架堆内外 + task 堆内外 + network + manage
