Flink简介

流处理技术概览

大数据 处理计算模式

流计算与批计算对比

• 数据时效性不同：流计算实时，低延迟，批计算非实时，高延迟。
• 数据特征不同：流计算的数据一般是动态的，没有边界的，而批处理的数据一般是静态数据。

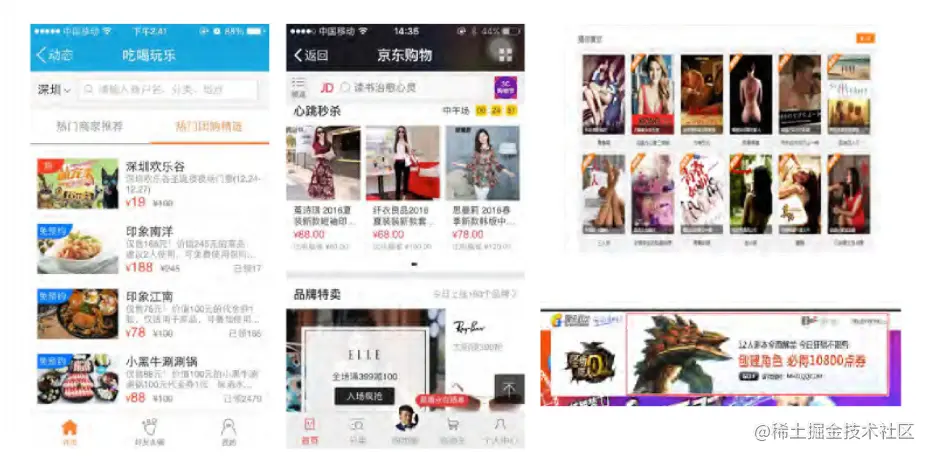

• 应用场景不同：流计算应用在实时场景，时效性要求比较高的场景，如实时推荐，业务监控。批计算一般说批处理，应用在实时性要求不高，离线计算的场景下，数据分析，离线报表等。
• 运行方式不同：流计算的任务是持续进行的，批计算的任务是一次性完成的。

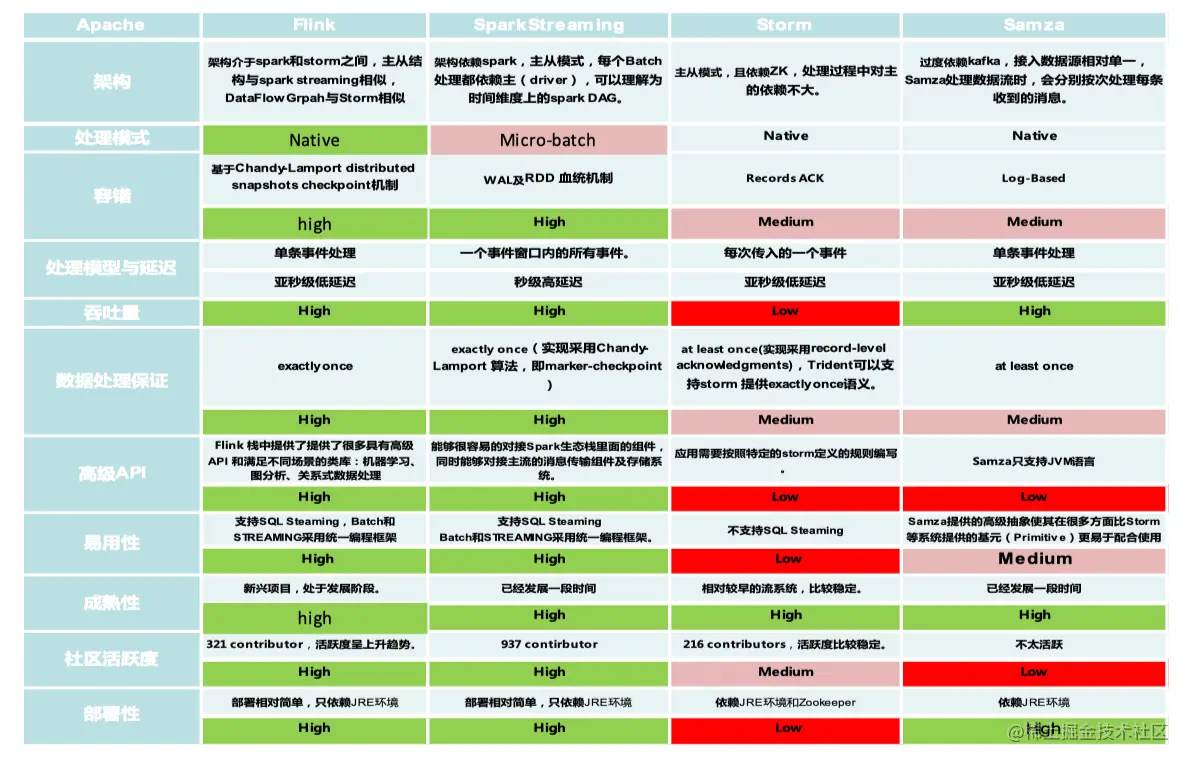

流计算框架对比

Flink 应用场景

• 实时监控，用户行为预警，对用户行为或者相关事件进行实时监测和分析

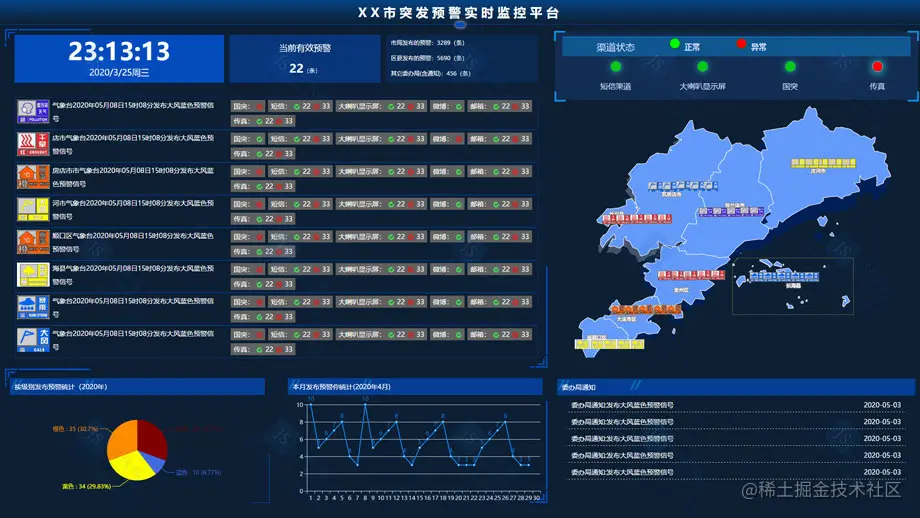

• 实时报表，双十一十二等活动直播大屏，数据化运营

• 流数据分析，实时计算相关指标反馈及时调整决策

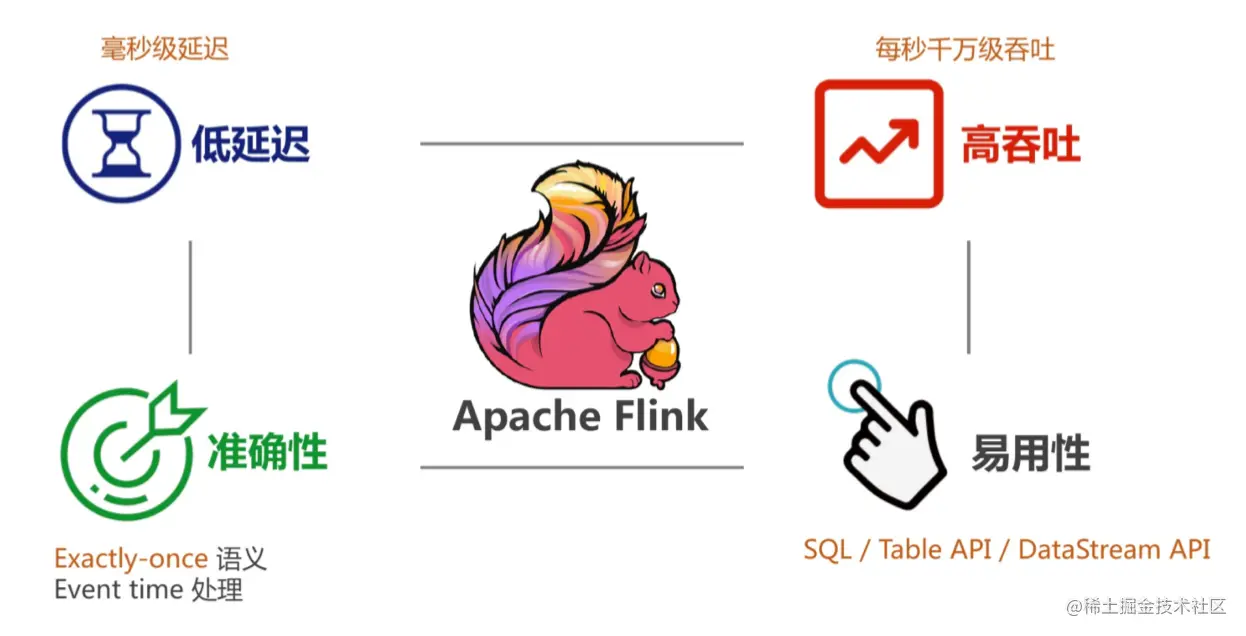

Flink核心特征

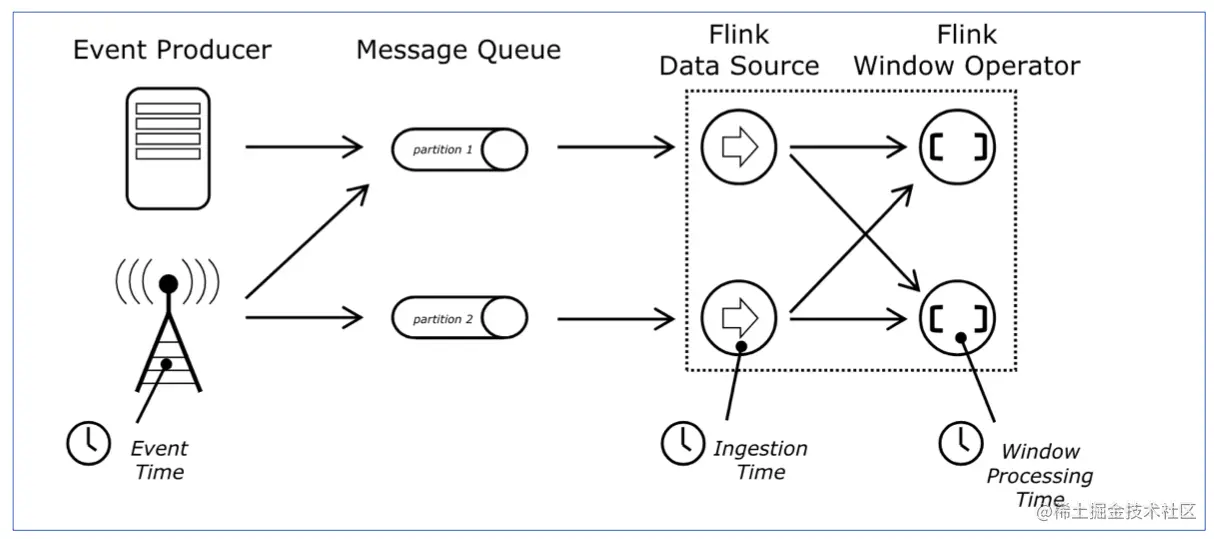

• 支持事件时间（Event Time），接入时间（Ingestion Time），处理时间（Processing Time）等时间概念。

• 基于轻量级分布式快照（Snapshot）实现的容错。数据一致性保障，数据不会丢失也不会重复。

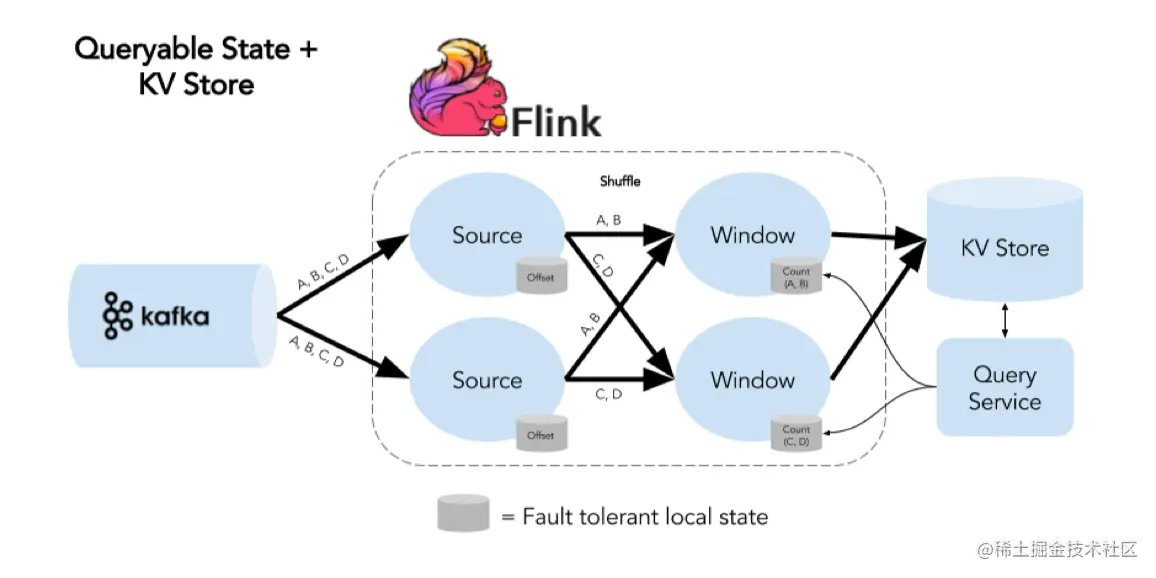

• 支持有状态的计算。Support for very large state，querable state 支持，灵活的 state-backend(HDFS，内存，RocksDB)。

• 支持高度灵活的窗口操作。

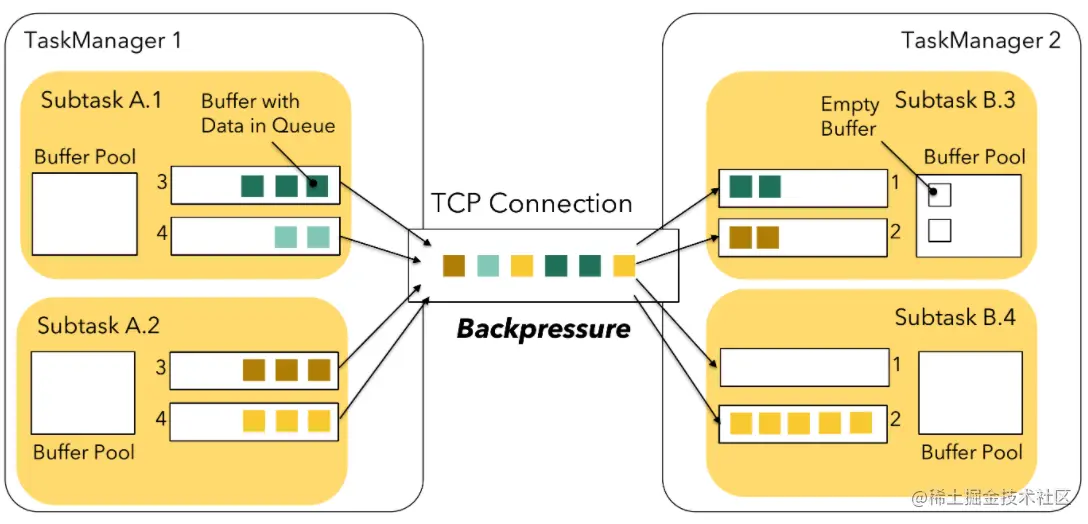

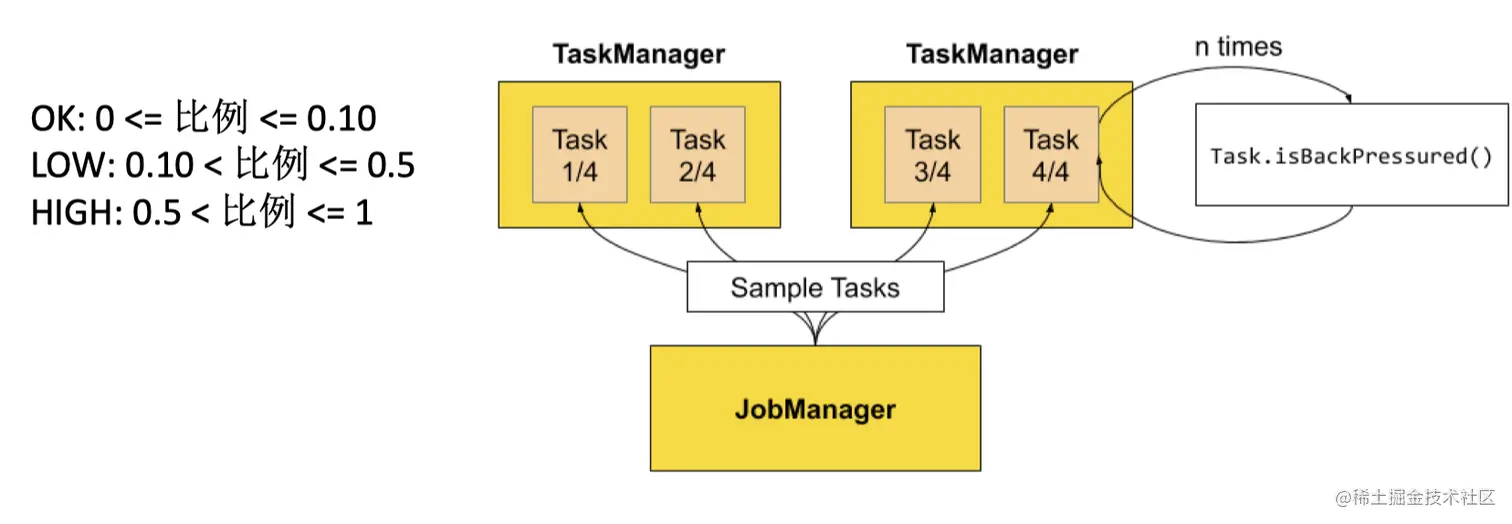

• 带反压的连续流模型。

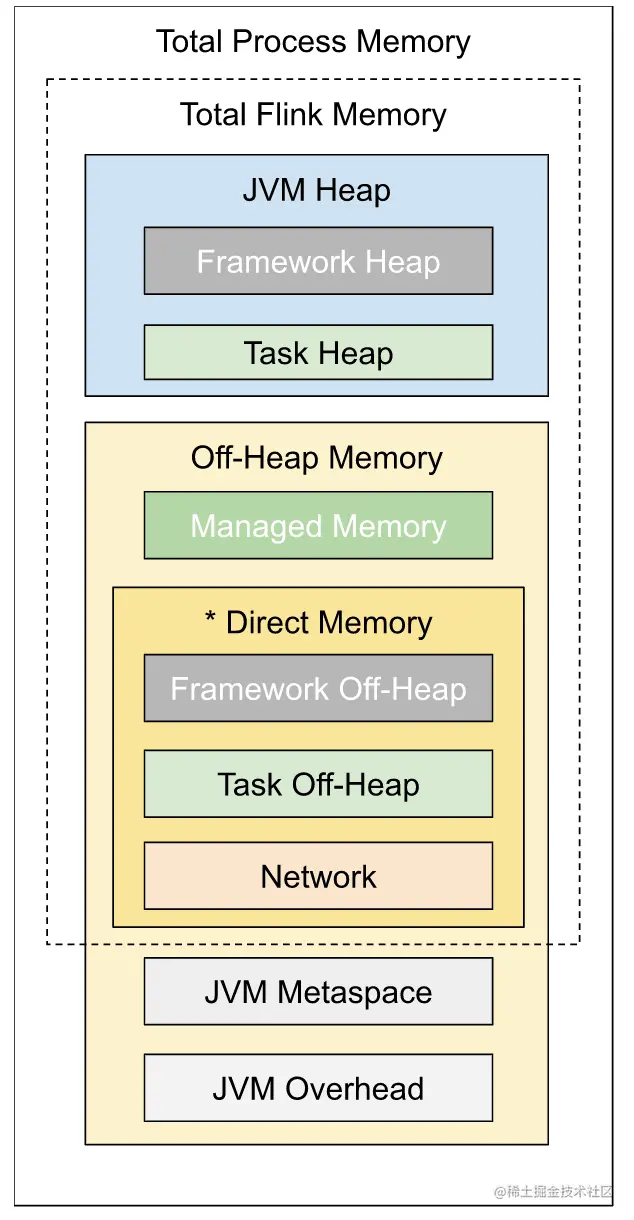

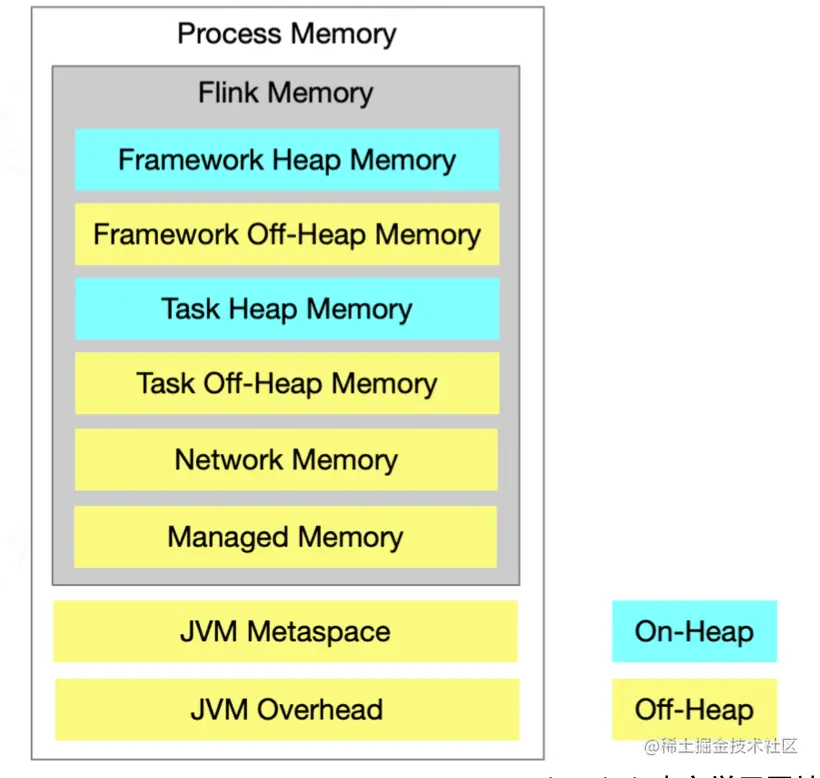

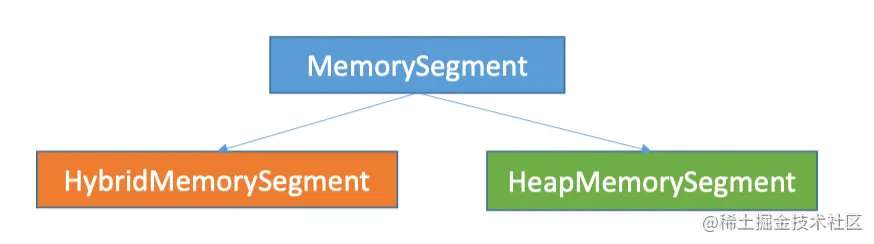

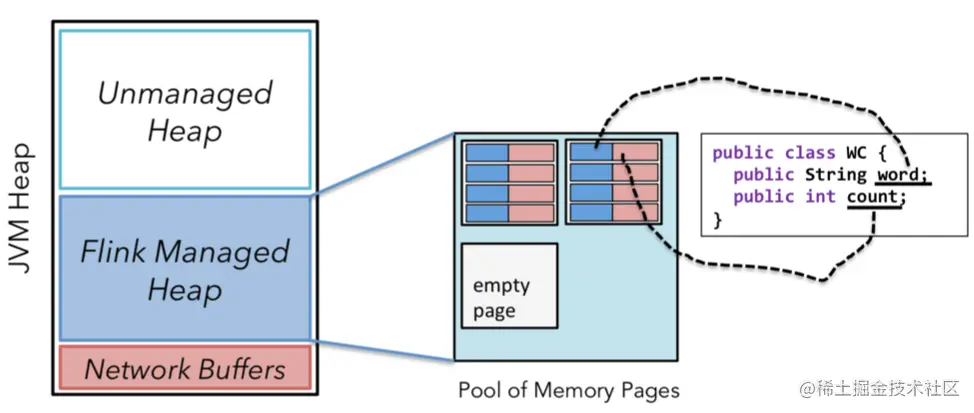

• 基于JVM实现独立的内存管理，flink在JVM中实现了自己的内存管理。应用可以超出主内存的大小限制，并且承受更少的垃圾收集的开销。对象序列化二进制存储，类似于c对内存的管理。

Bytelingo推荐系统中的Flink实践

flink主要运用于近线层的搭建，实时更新用户的兴趣特征向量。

旧离线计算逻辑

红色任务：hive -> abase

白色任务：HSQL

绿色任务：Spark

黄色任务：mysql ->hive

蓝色任务：mq -> hive (RMQ数据源与hive之间的数据实时传输。需要注意hive的数据是实时写入的，但是需要等到hive分区生成后，数据才可见，本质还是小时或者天级别)

紫色任务：flink 任务

暂时无法在飞书文档外展示此内容

新在线计算逻辑

暂时无法在飞书文档外展示此内容

数据源

字段名	类型	含义
user_id	STRING	用户id
event	STRING	事件
album_id	BIGINT	内容id
time	BIGINT	时间
cnt	BIGINT	数量

动态表

暂时无法在飞书文档外展示此内容

user_id	event	album_id	time	cnt
11	show	123	1	1
11	click	123	2	1
22	show	597	3	1
33	show	123	4	1
11	click	786	5	1

经过和hive维表以及abase维表的join操作，得到动态表multi_score_feature。

当我们基于这个表想做关于 user_fearture的聚合计算

CREATE  VIEW user_interest_feature AS
SELECT  user_id,
        bytelingo_group_array_sum(multi_feature) AS user_feature
FROM    multi_score_feature
GROUP BY
        user_id;

动态表的变化

user_id	album_id	multi_feature
11	123	1,0,0,0,0

user_id	album_id	multi_feature
11	123	2,0,0,0,0

user_id	album_id	multi_feature
11	123	2,0,0,0,0
22	597	0,1,0,0,0

user_id	album_id	multi_feature
11	123	2,0,0,0,0
22	597	0,1,0,0,0
33	123	1,0,0,0,0

user_id	album_id	multi_feature
11	123	2,0,0,0,0
22	597	0,1,0,0,0
33	123	1,0,0,0,0
11	786	0,0,1,0,0

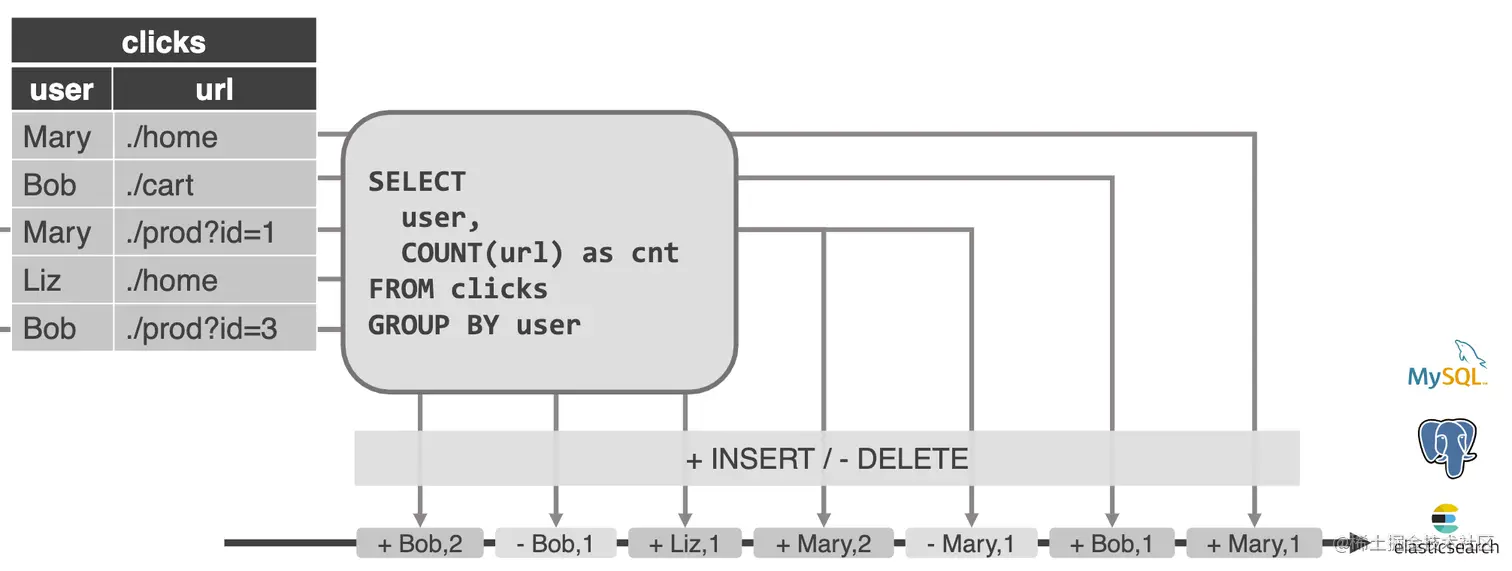

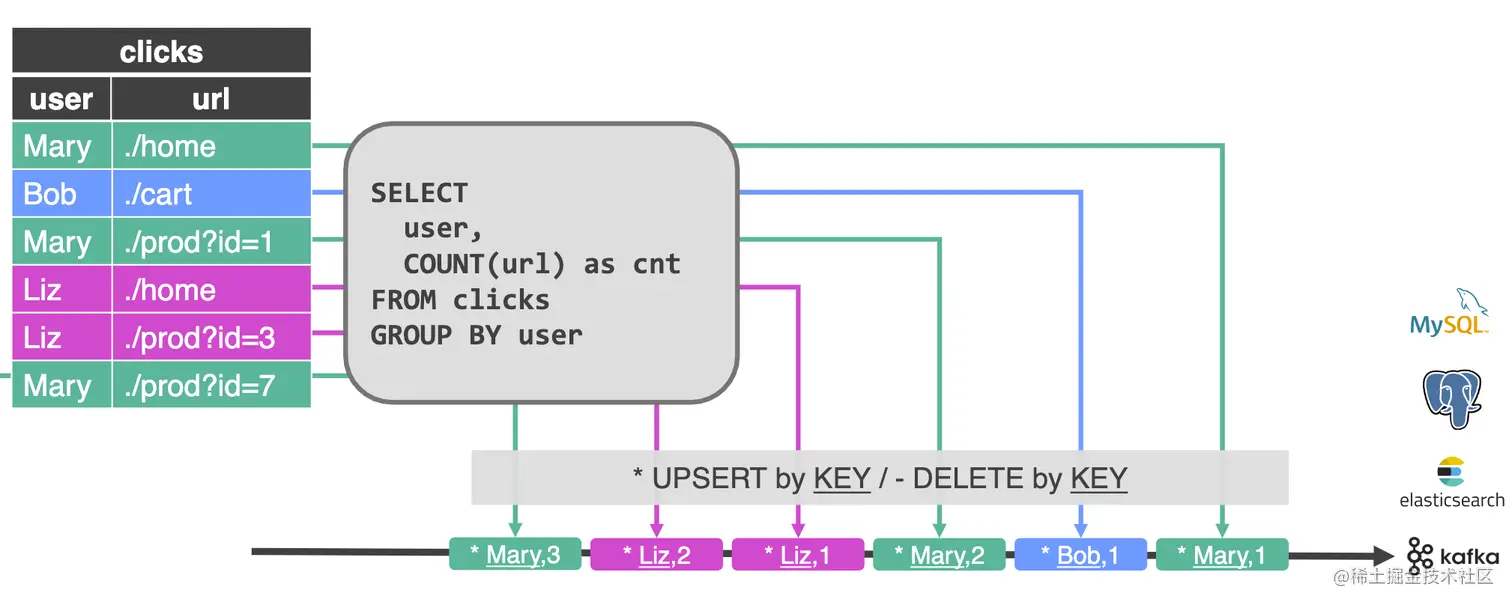

Dynamic Table -> Stream 转换：

Retract 流，包含两种类型的 message： add messages 和 retract。先retract再add来体现表的update操作。

暂时无法在飞书文档外展示此内容

UDF 实现

public class GroupArraySum extends AggregateFunction<Long[], List<Long>> {

    @Override
    public Long[] getValue(List<Long> accumulator) {
        if (accumulator == null || accumulator.size() == 0) {
            return null;
        }
        Long[] res = new Long[accumulator.size()];
        for (int i=0; i<accumulator.size(); i++) {
            res[i] = accumulator.get(i);
        }
        return res;
    }

    @Override
    public List<Long> createAccumulator() {
        return new ArrayList<>();
    }

    public void accumulate(List<Long> acc, Long[] array) {
        if (acc.size()==0) {
            for (int i=0; i<array.length; i++) {
                acc.add(array[i]);
            }
        } else {
            if (acc.size() < array.length) {
                int gap = array.length - acc.size();
                // 新增维度用0补位
                for (int i=0; i<gap; i++) {
                    acc.add((long)0);
                }
            }
            for (int i=0; i<acc.size(); i++) {
                Long temp = acc.get(i) + array[i];
                acc.set(i, temp);
            }
        }
    }

    public void retract(List<Long> acc, Long[] array) {
        for (int i=0; i<acc.size(); i++) {
            Long temp = acc.get(i) - array[i];
            acc.set(i, temp);
        }
    }

}

推荐架构重构相关连接

技术方案： 【技术方案】推荐特征检索优化重构

flink sql 任务： rec20_user_interest_feature_stream

bytelingo新建udf函数库： code.byted.org/bytelingo/f…

Flink部署与应用

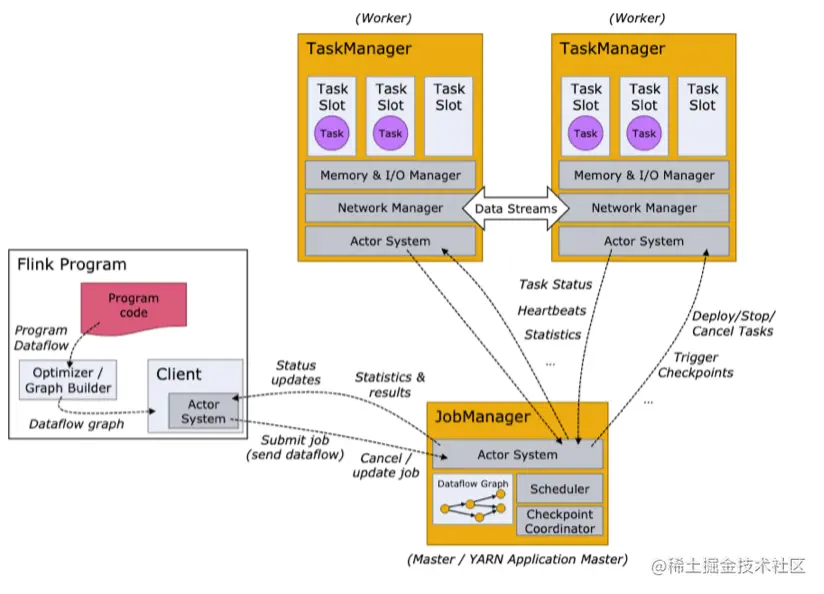

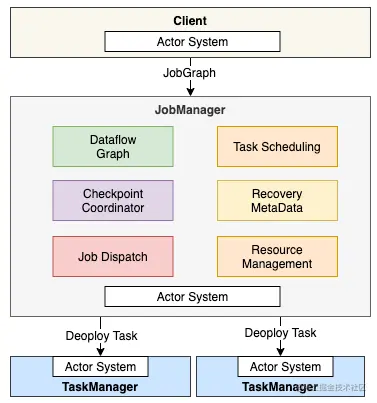

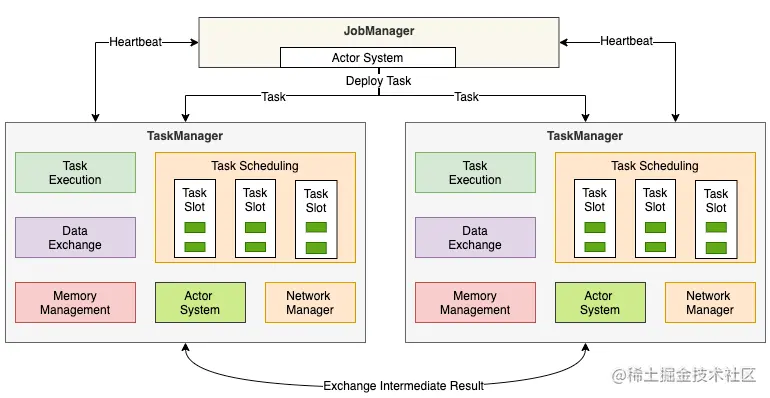

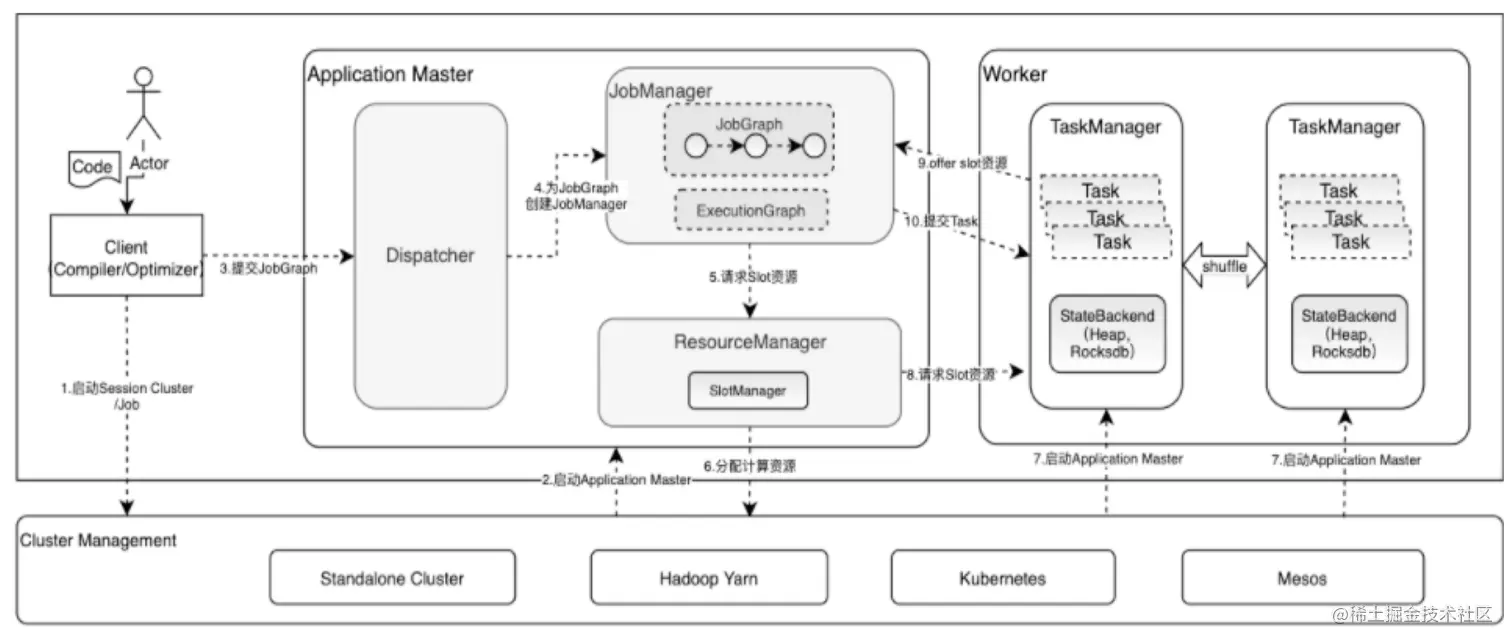

Flink集群架构

• JobManager：管理节点，每个集群至少一个，管理整个集群计算资源，Job管理与调度执行，以及Checkpoint协调。
• TaskManager: 每个集群有多个TM，负责计算资源提供。

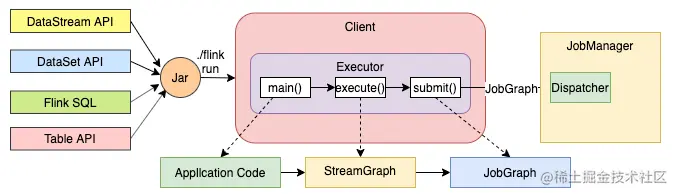

• Client: 本地执行应用 main() 方法解析 JobGraph对象，并最终将 JobGraph提交到JobManager运行，同时监控Job执行的状态。

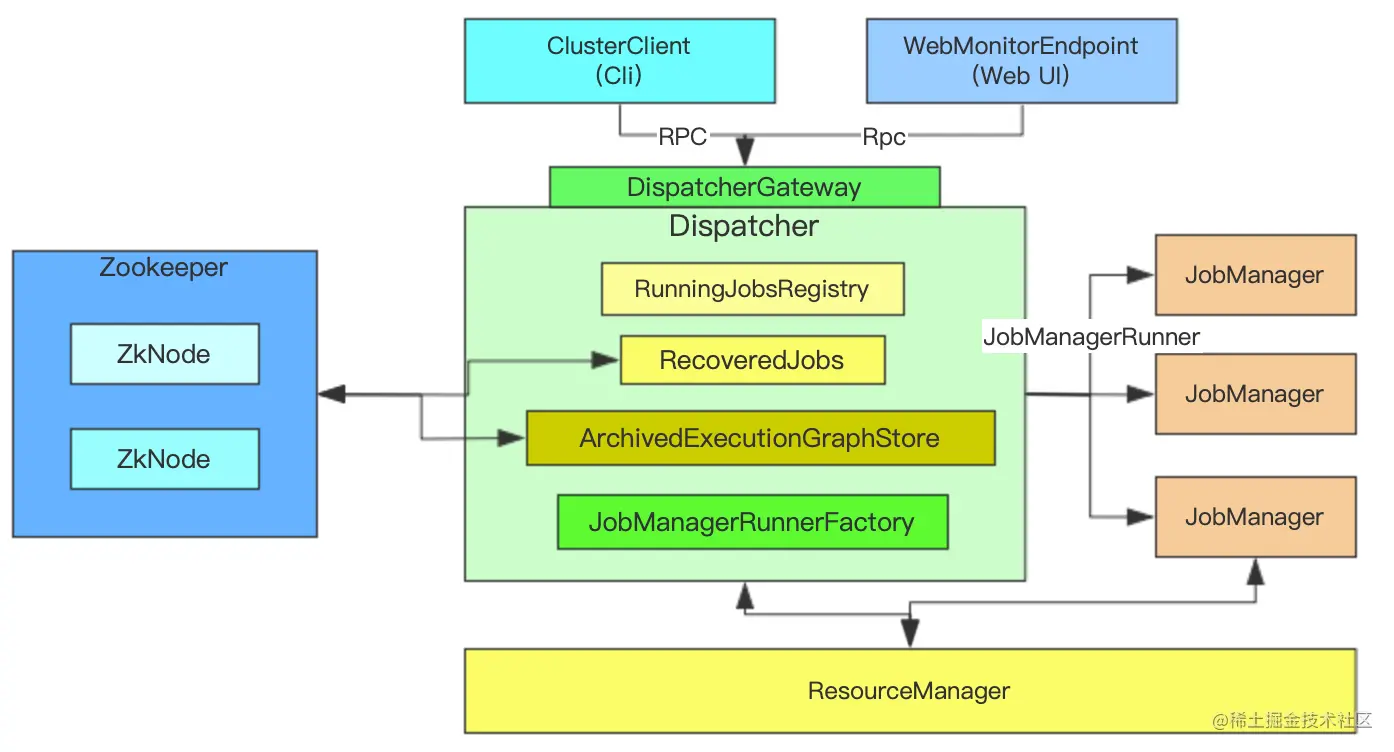

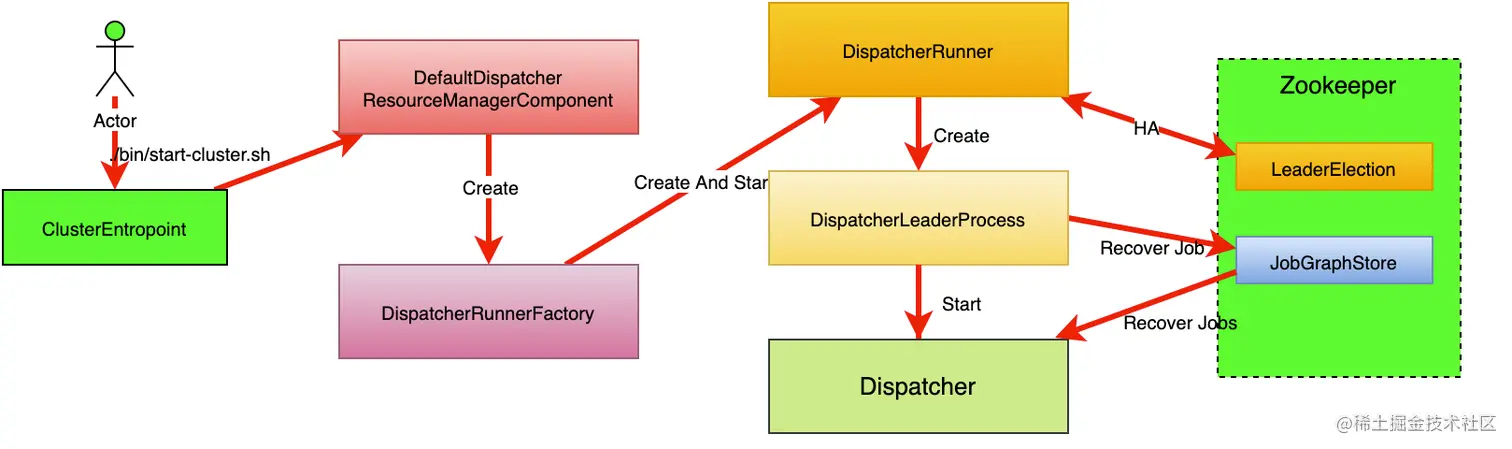

JobManager

• Checkpoint Coordinator

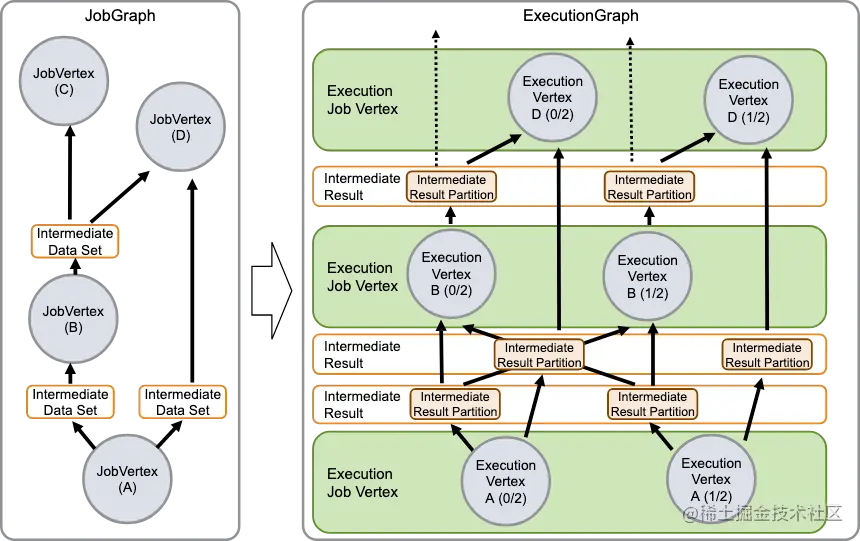

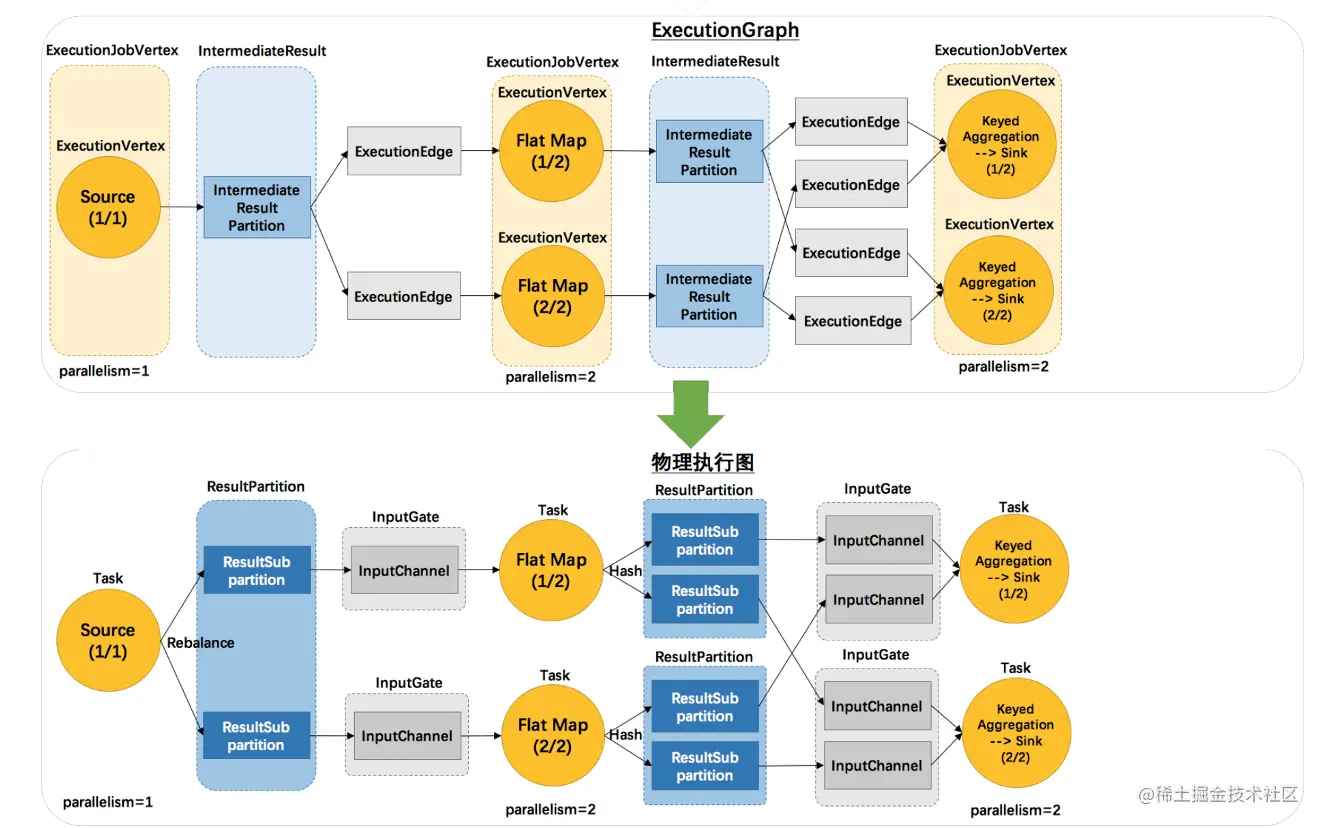

• JobGraph -> Execetion Graph

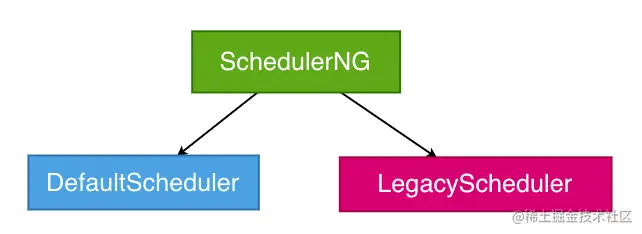

• Task 部署与调度
• RPC 通信 （Actor System）
• Job接收 （Job Dispatch 分发task)

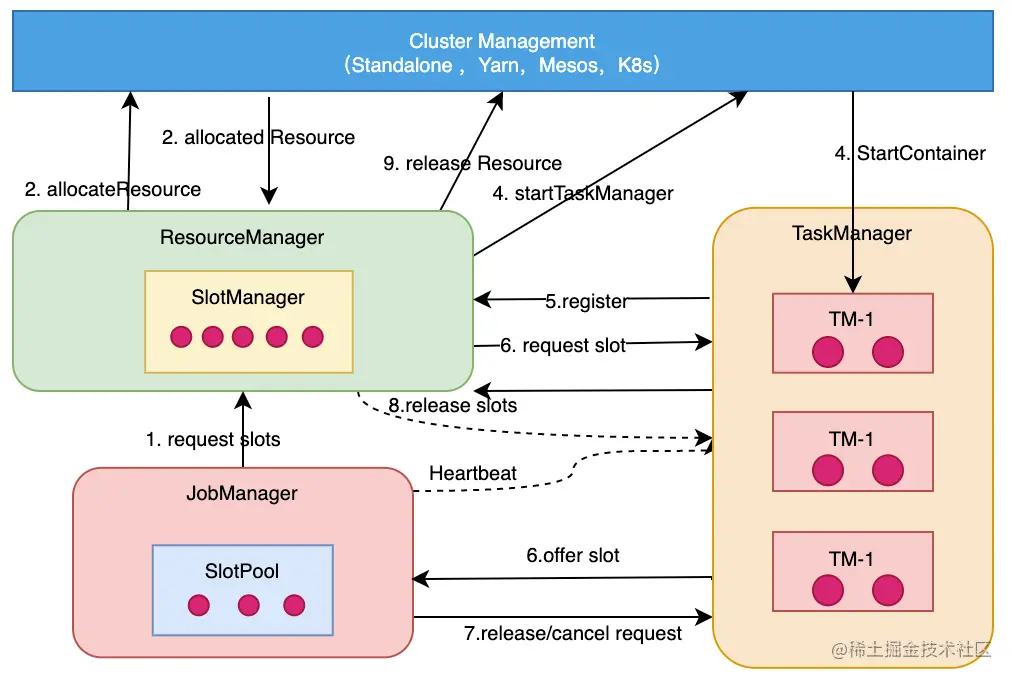

• 集群资源管理 （ResourceManager） 基于不同的集群k8s或者Yarn，会有不同的RM实现
• Task注册和管理

TaskManager

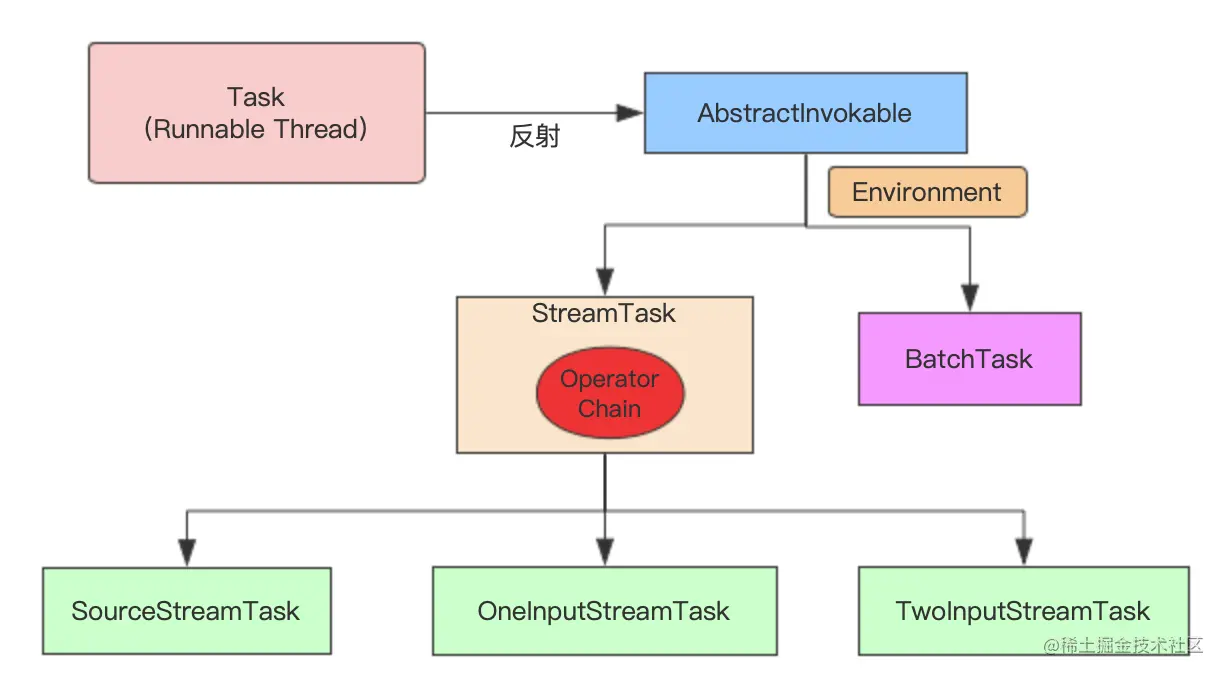

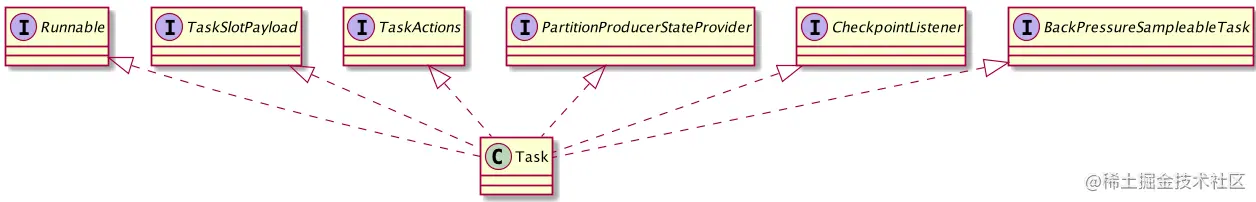

• TaskExecution
• Network Manager
• Shuffle Environment 管理 （shuffle进行数据交互的组件）
• Rpc 通信 （Actor system）
• Heartbeat with JobManager and ResourceManager
• Data Exchange

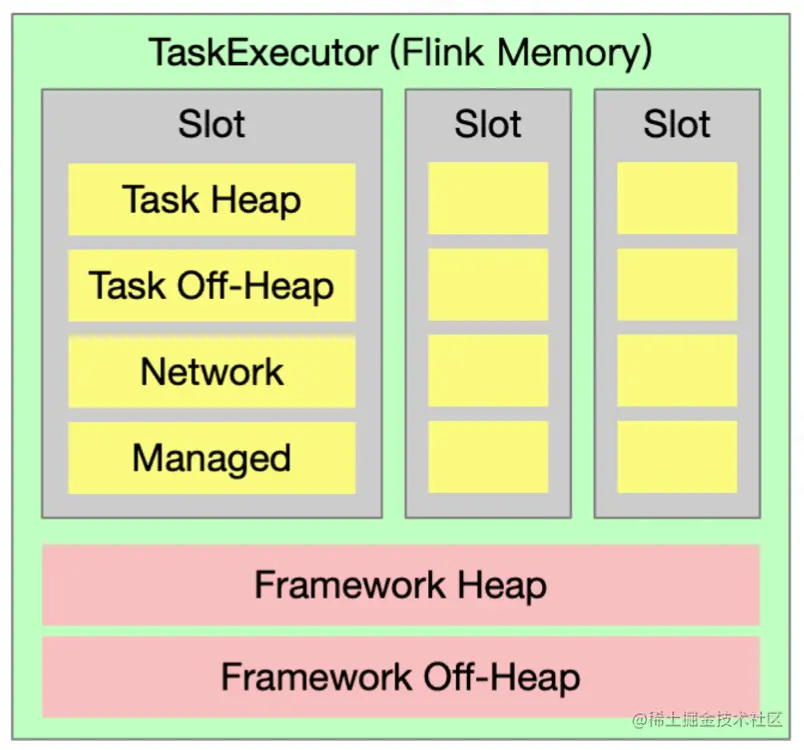

• Memory Management 序列化和反序列化的一个操作
• Register to RM
• Offer Slots to JobManager

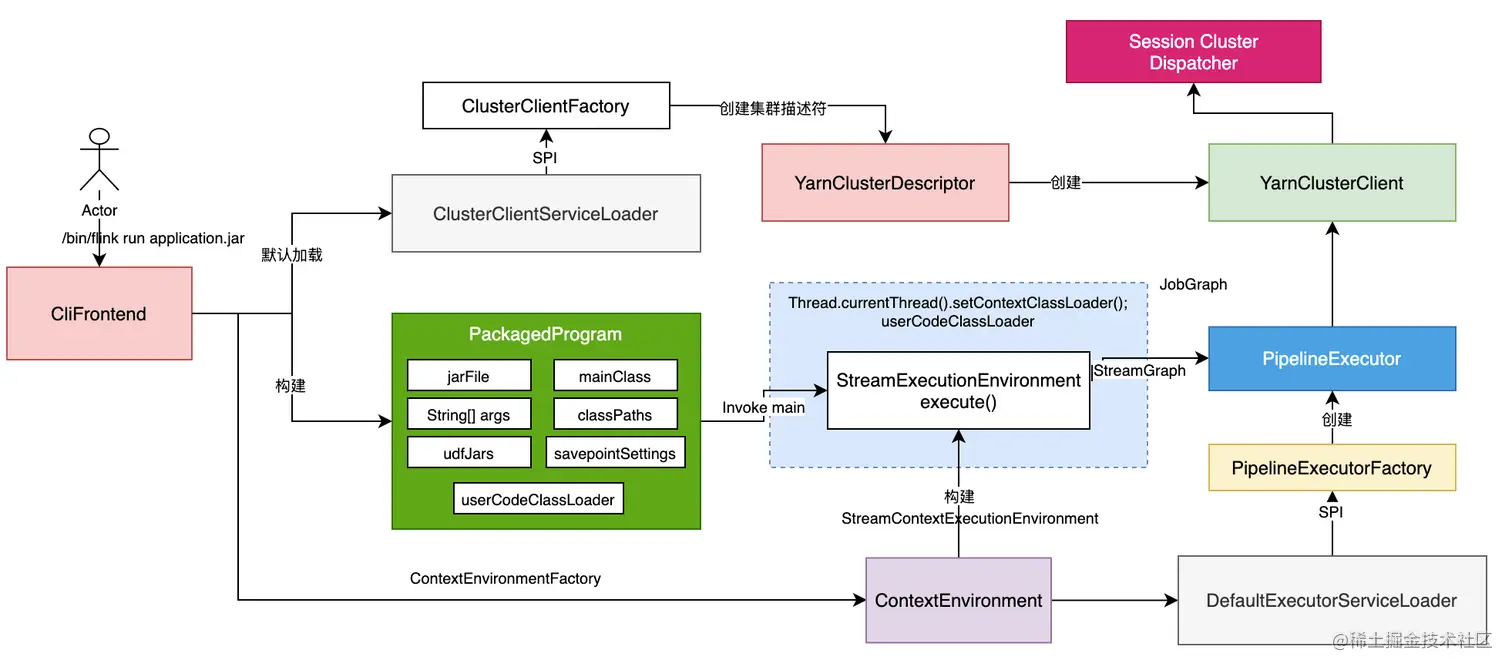

Client

• Application's main() method 执行
• JobGraph Generate
• Execution Environment 管理
• Job提交与运行
• Dependency Jar Ship
• RPC with JobManager
• 集群部署 （Cluster Deploy）

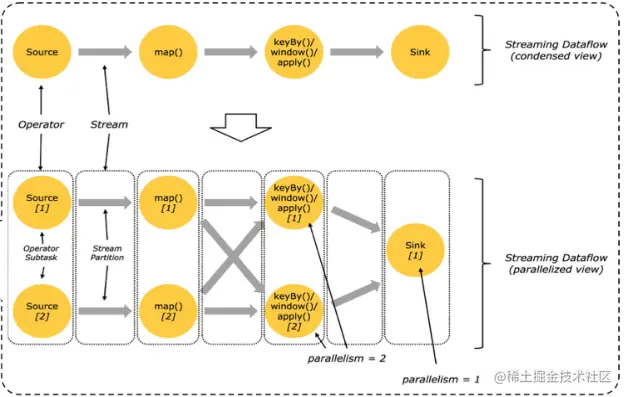

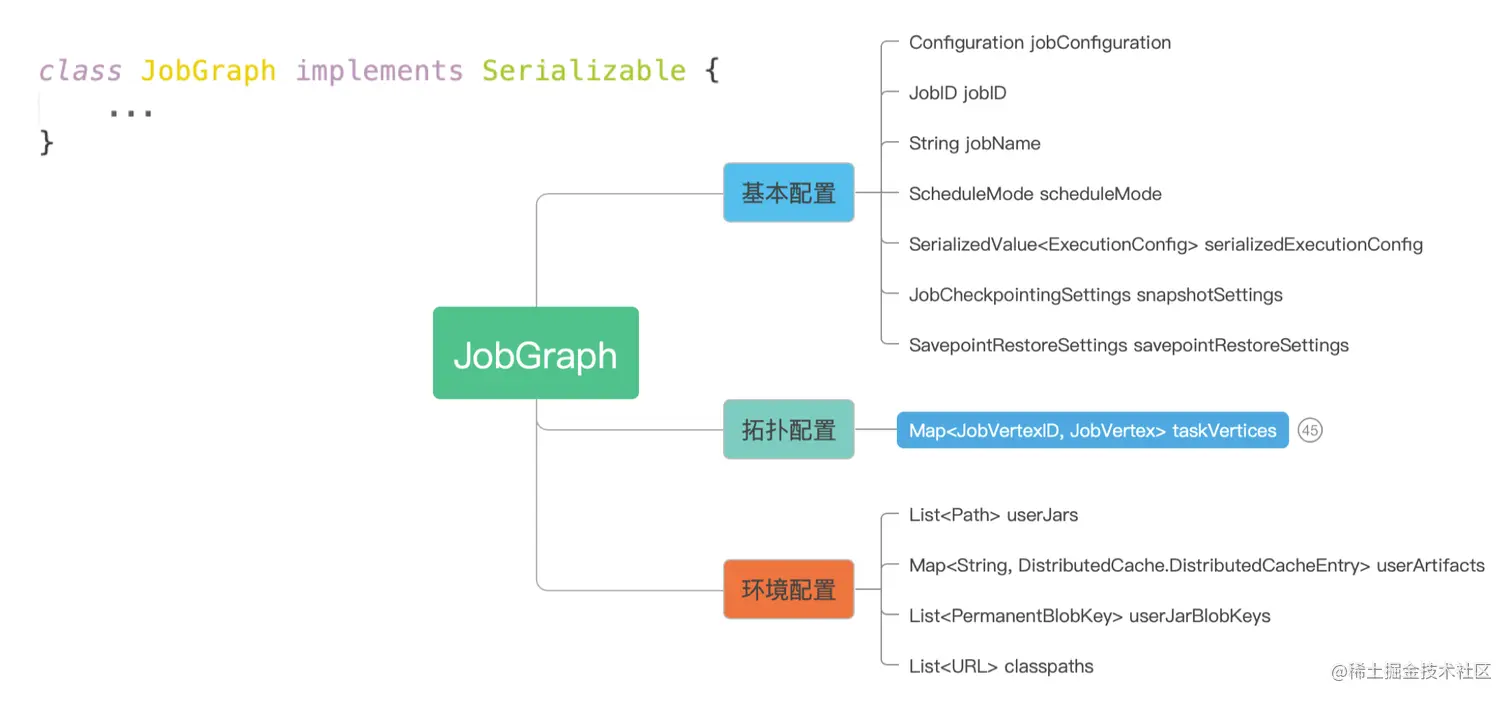

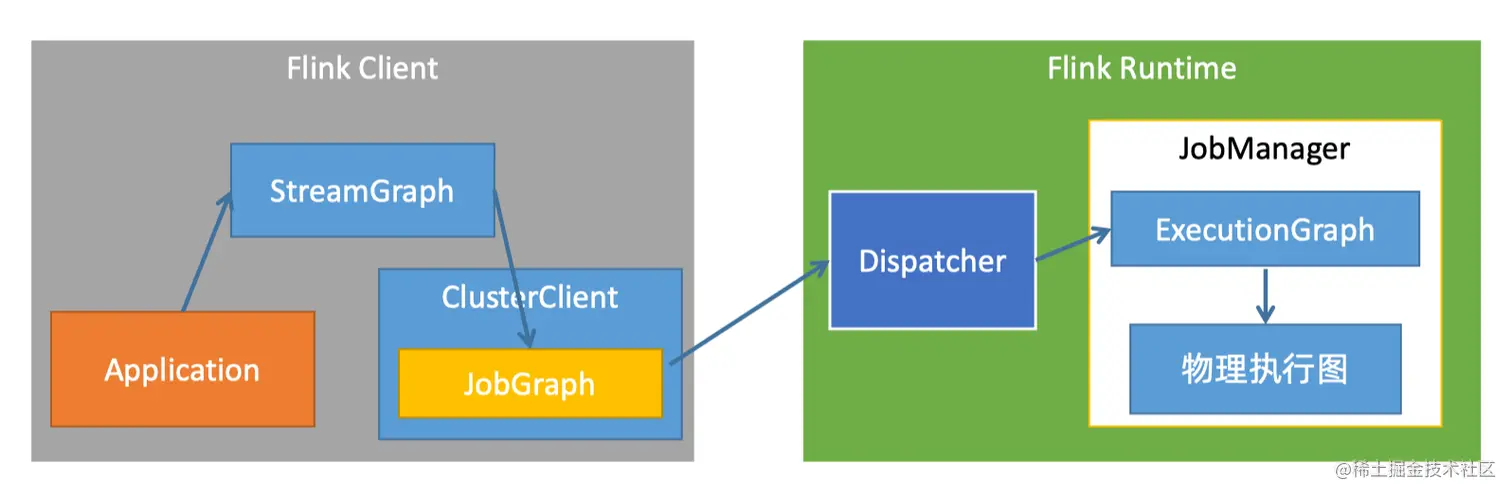

JobGraph

• 通过有向无环图（Dag）方式表达用户程序
• 不同接口程序的抽象表达
• 客户端和集群之间的Job描述载体
• 节点 Vertices，Result 参数
• Flink 1.11 之前只能在Client中生成

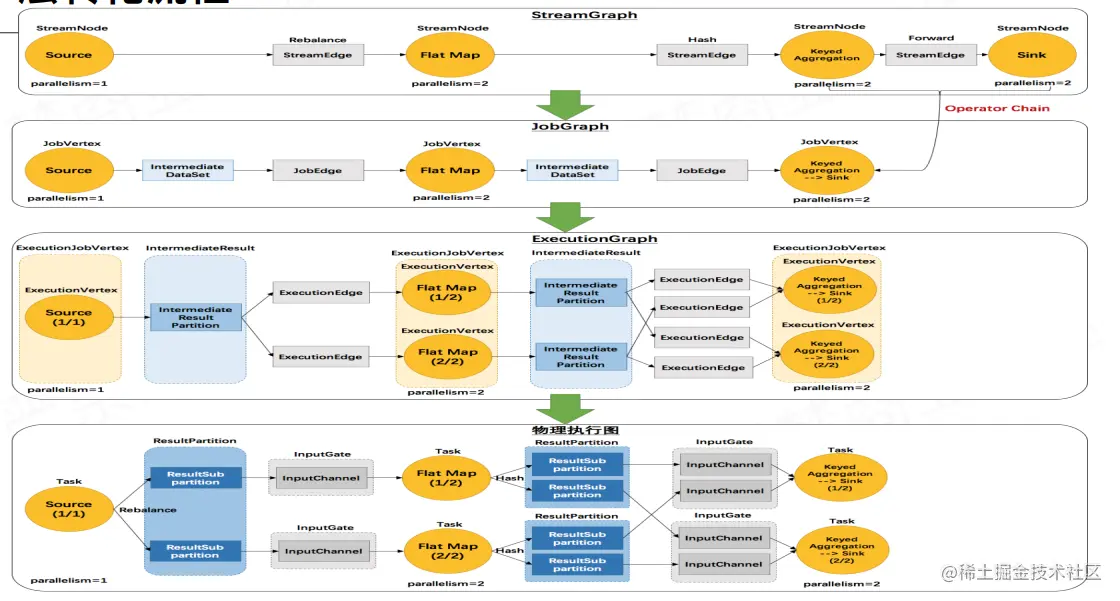

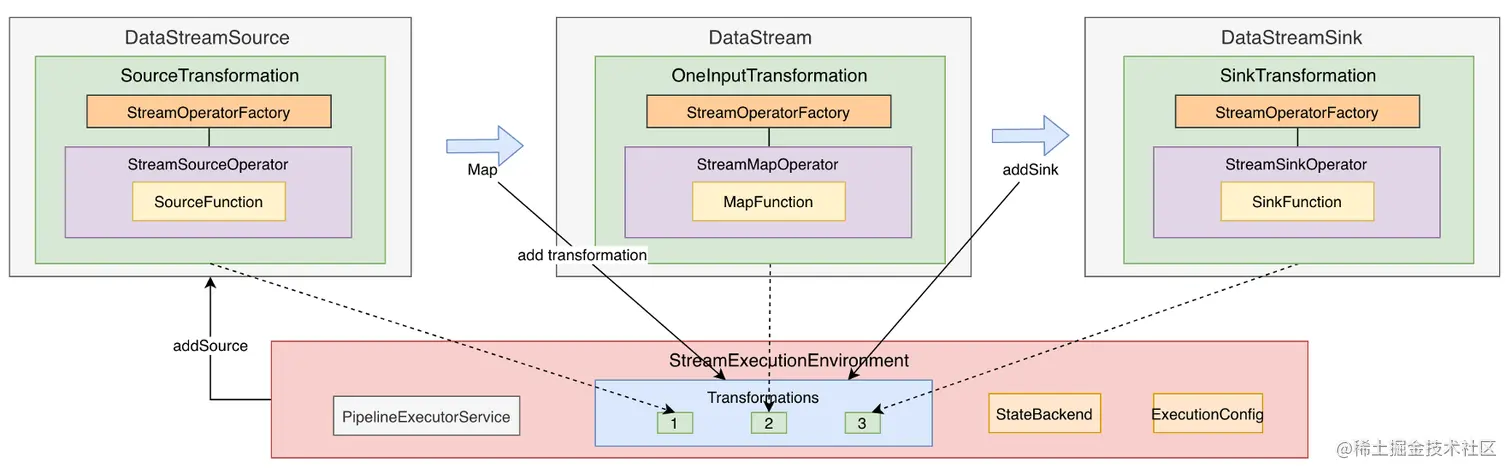

stream graph -> job graph

stream graph没有并发这样的描述，

Flink集群部署模式

根据以下两种条件将集群部署模式分为3种类型：

1. 集群的生命周期和资源隔离
2. 根据程序main()方法执行在client还是jobManager

• Session Mode

  • 共享JobManager和TaskManager，所有提交的Job都在一个Runtime中运行

• Per-Job Mode

  • 独享JobManager与TaskManager，好比为每个Job单独启动一个Runtime

• Application Mode

  • Application的main()运行在Cluster上，而不在客户端
  • 每个Application对应一个Runtime，Application中可以含有多个Job

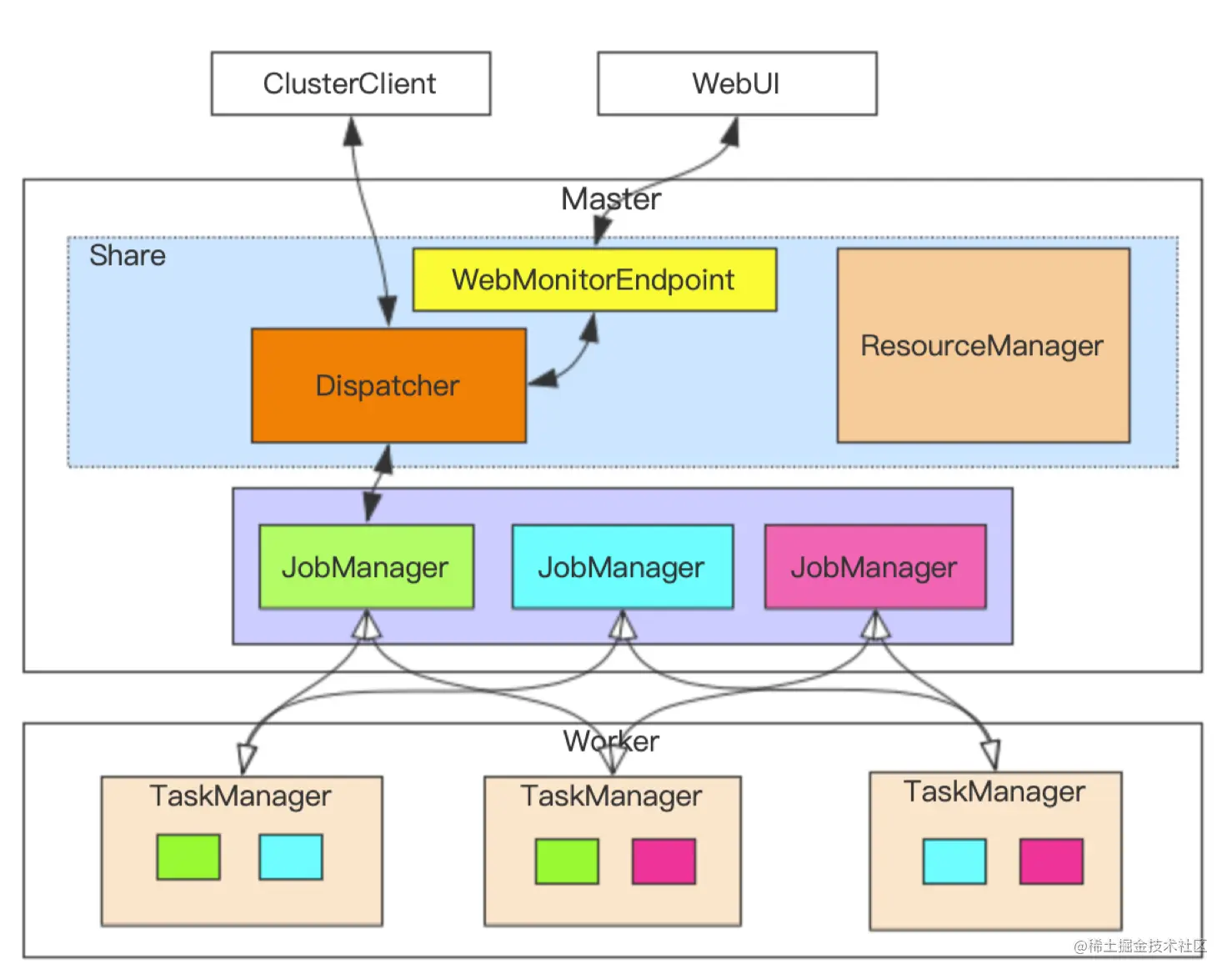

Session 集群运行模式

• Session集群运行模式：

  • JobManager与TaskManager共享
  • 客户端通过RPC或Rest API 连接集群的管理节点
  • Deployer 需要上传依赖的 Dependences jar
  • Deployer 需要生成 JobGraph，并提交到管理节点
  • JobManager 的生命周期不受提交的Job影响，会长期运行

• Session 运行模式优点：

  • 资源充分共享，提升资源利用率
  • Job在 Flink Session集群中管理，运维简单

• Session运行模式缺点：

  • 资源隔离相对较差
  • 非Native类型部署（即TM启动时task数目已经固定），TM不易拓展，Slot计算资源伸缩性较差

Per-Job 运行模式

• Per-Job 类型集群

  • 单个Job独享JobManager与TaskManager
  • TM中Slot资源根据Job指定
  • Deployer需要上传依赖的Dependences Jar
  • 客户端生成 JobGraph，并提交到管理节点
  • JobManager的生命周期和Job生命周期棒绑定

• Per-Job部署模式优势

  • Job和Job之间资源隔离充分
  • 资源根据Job需要进行申请，TM Slots数量可以不同

• Per-Job 部署模式劣势

  • 资源相对比较浪费，JobManager需要消耗资源
  • Job管理完全交给ClusterManagement，管理复杂

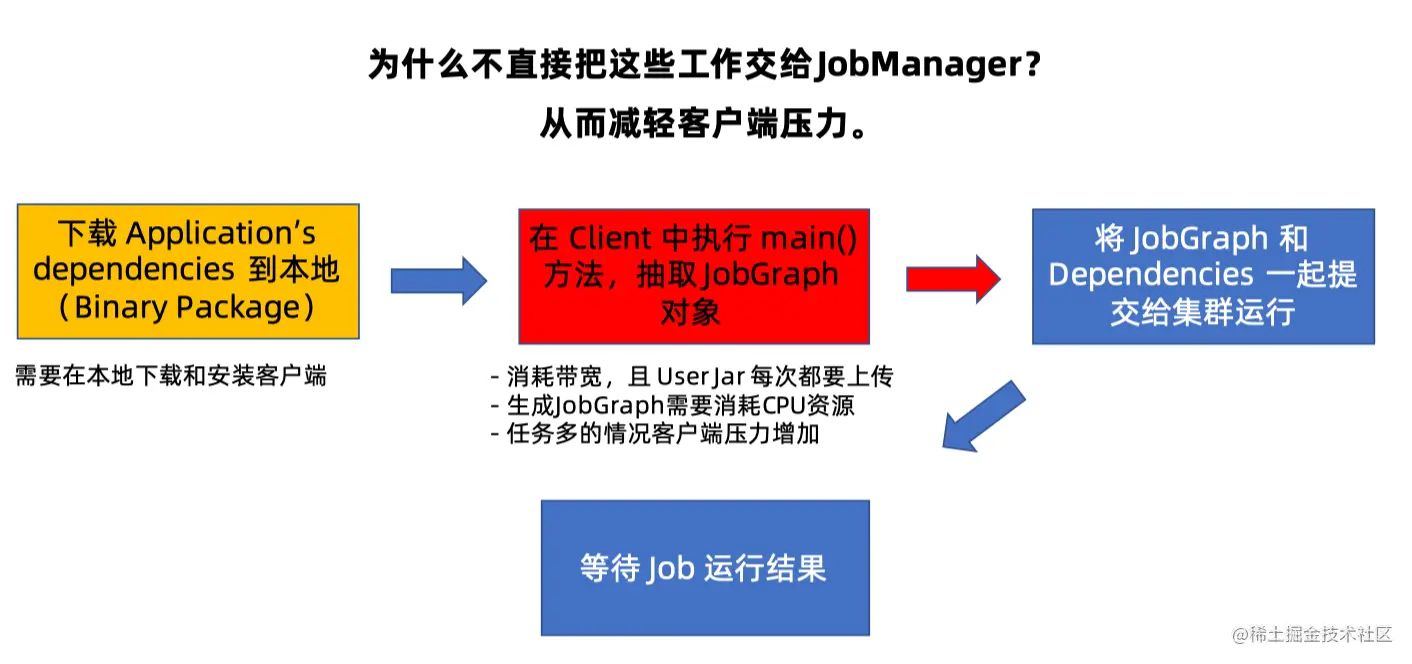

Session 集群和Per-Job 类型集群问题

Application Mode 集群运行模式

• Application Mode 类型集群 （1.11版本）

  • 每个Application对应一个JobManager，且可以运行多个Job
  • 客户端无需将Dependencies上传到JobManager，仅负责管理Job的提交与管理
  • main()方法运行JobManager中，将JobGraph的生成放在集群上运行，客户端压力降低

• Application Mode 优点：

  • 有效降低带宽消耗和客户端负载
  • Application实现资源隔离，Application中实现资源共享

• Application Mode 缺点：

  • 功能太新，还未经过生产验证
  • 仅支持Yarn和Kubunetes

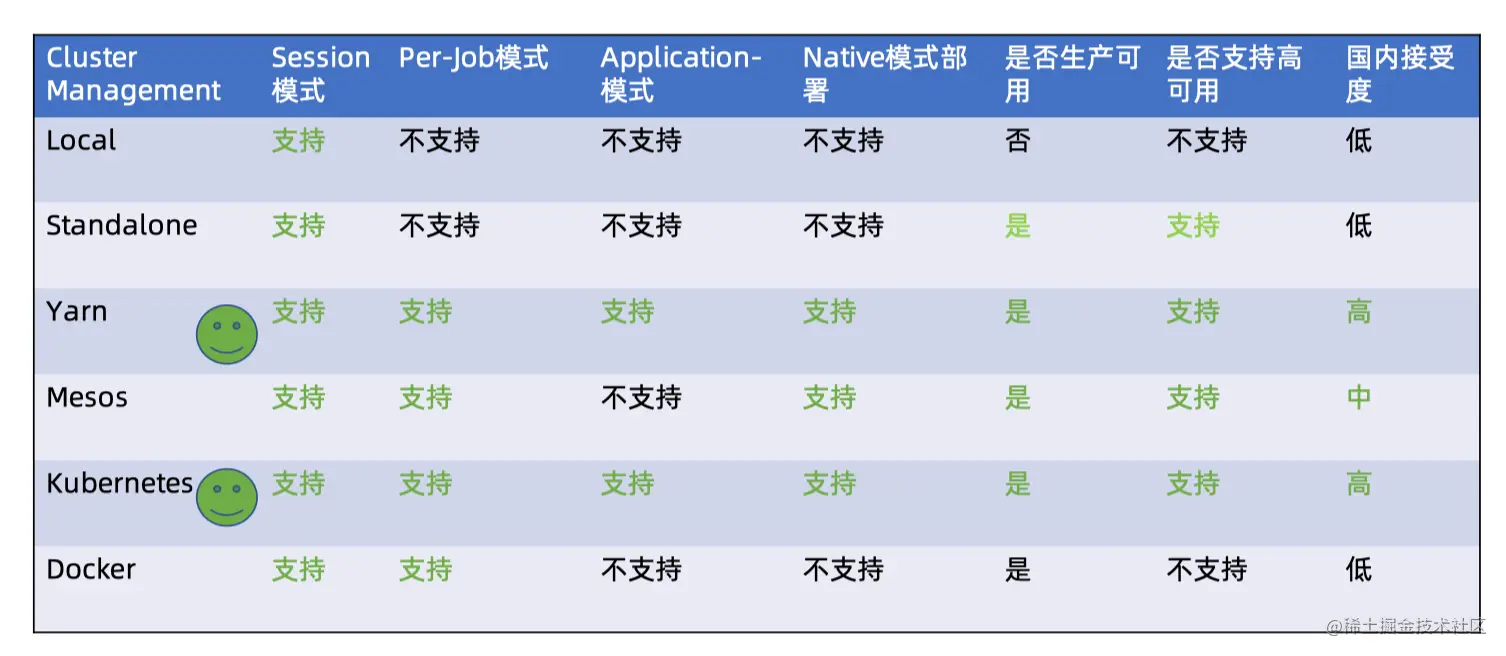

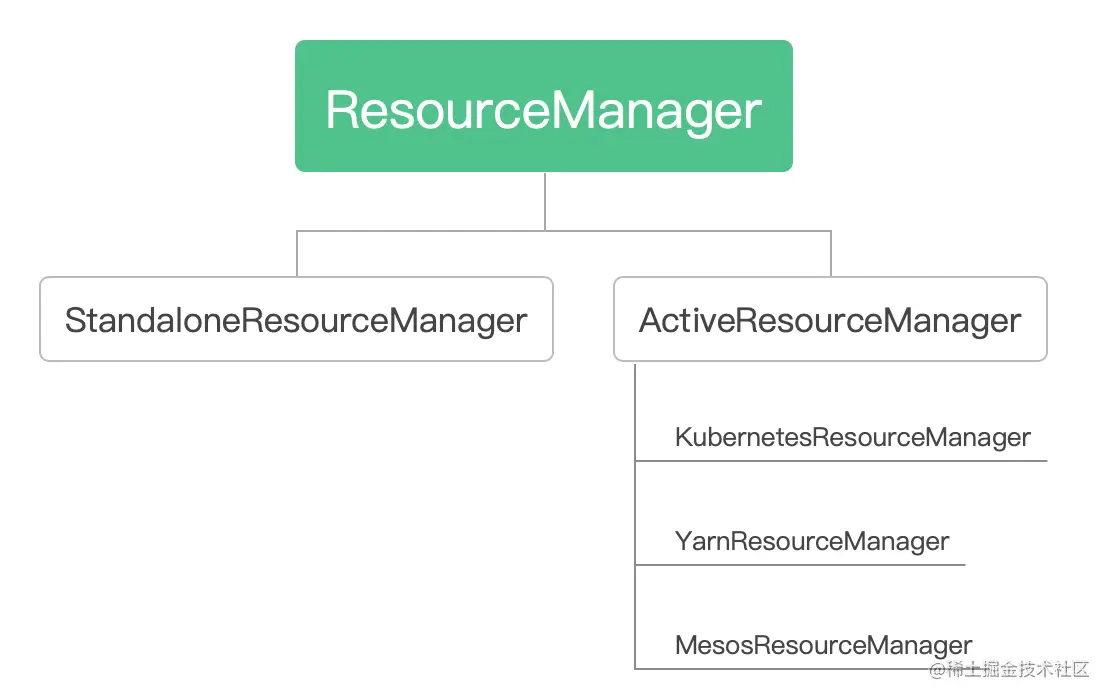

集群资源管理器支持

Flink状态管理与容错

有状态计算概念

传统的数据处理框架比如storm是无状态的，会将计算层与存储层进行分离，中间结果会存储到外部的存储层。flink会把中间产生的结果存储到本地的内存或文件系统，不需要每次都通过跨网络的方式对数据进行更新。

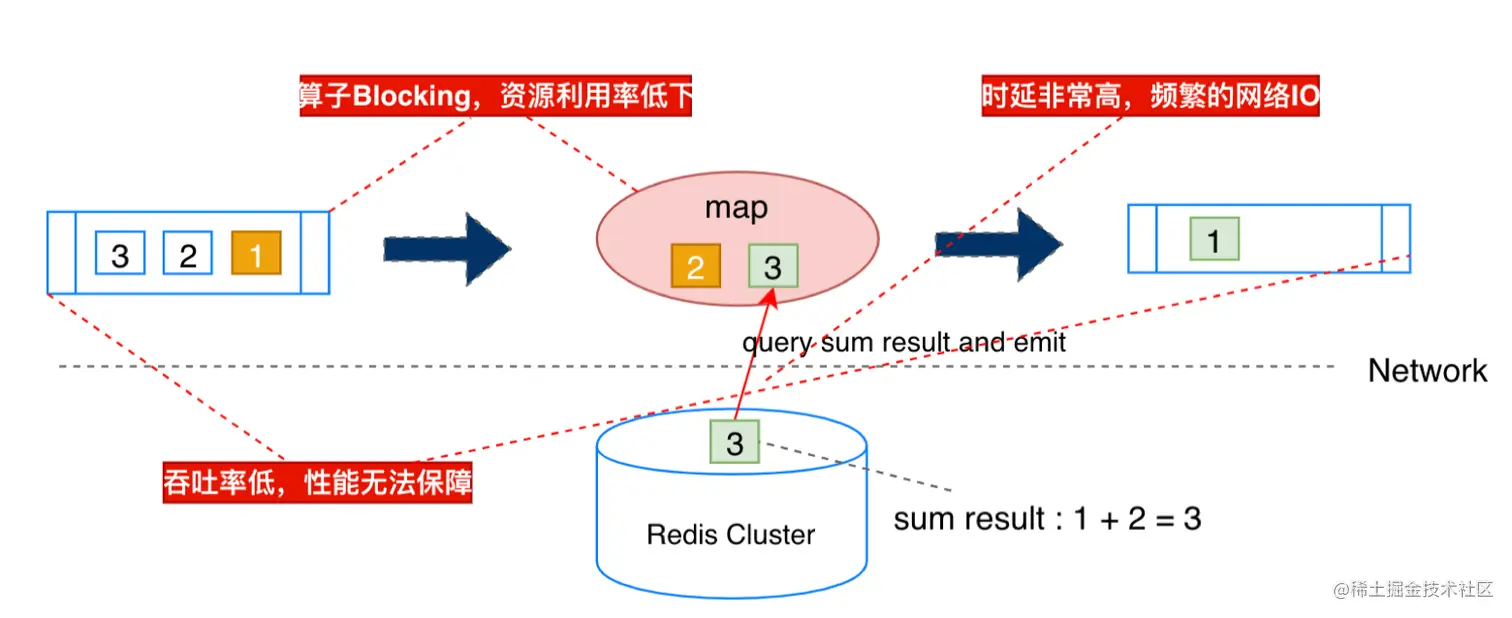

传统的 流处理 框架

问题：每次有数据进入，都会从外部的存储比如redis进行数据的获取和更新，然后emit出去，这个时间延迟会非常高，频繁的网络io。一旦出现redis集群不稳定，就会影响map算子的性能和效率，进而导致整个任务阻塞。

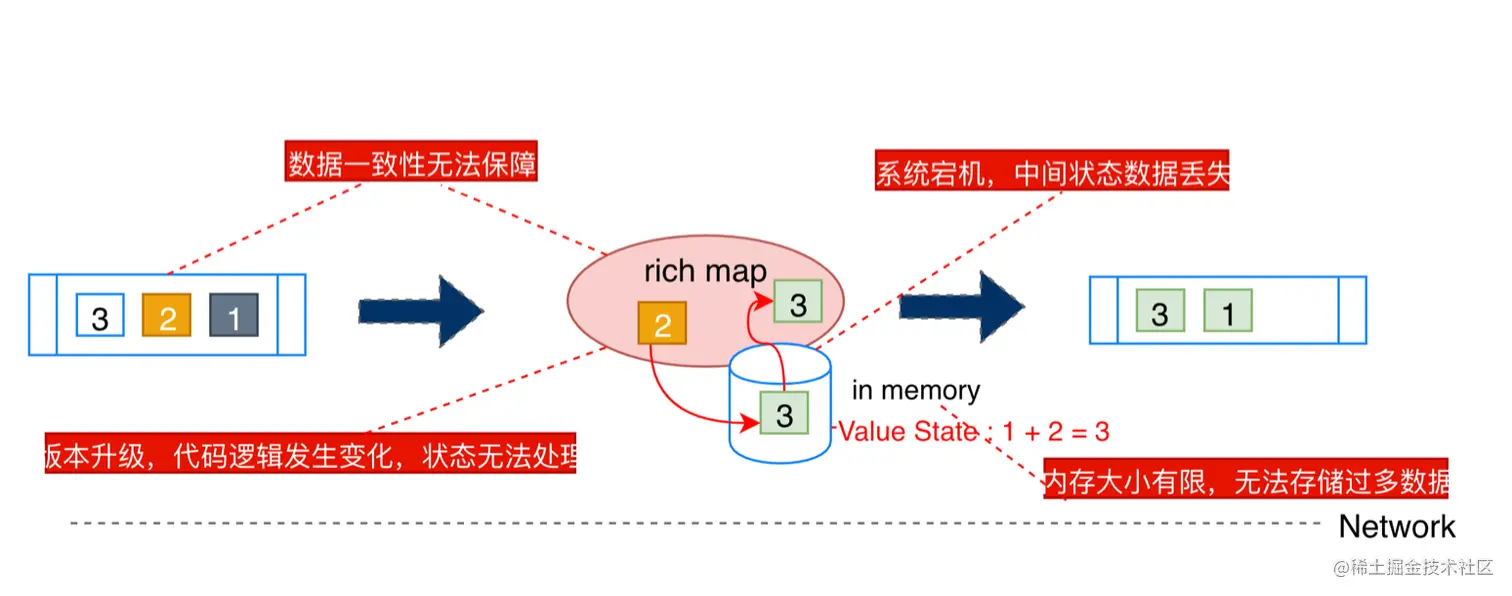

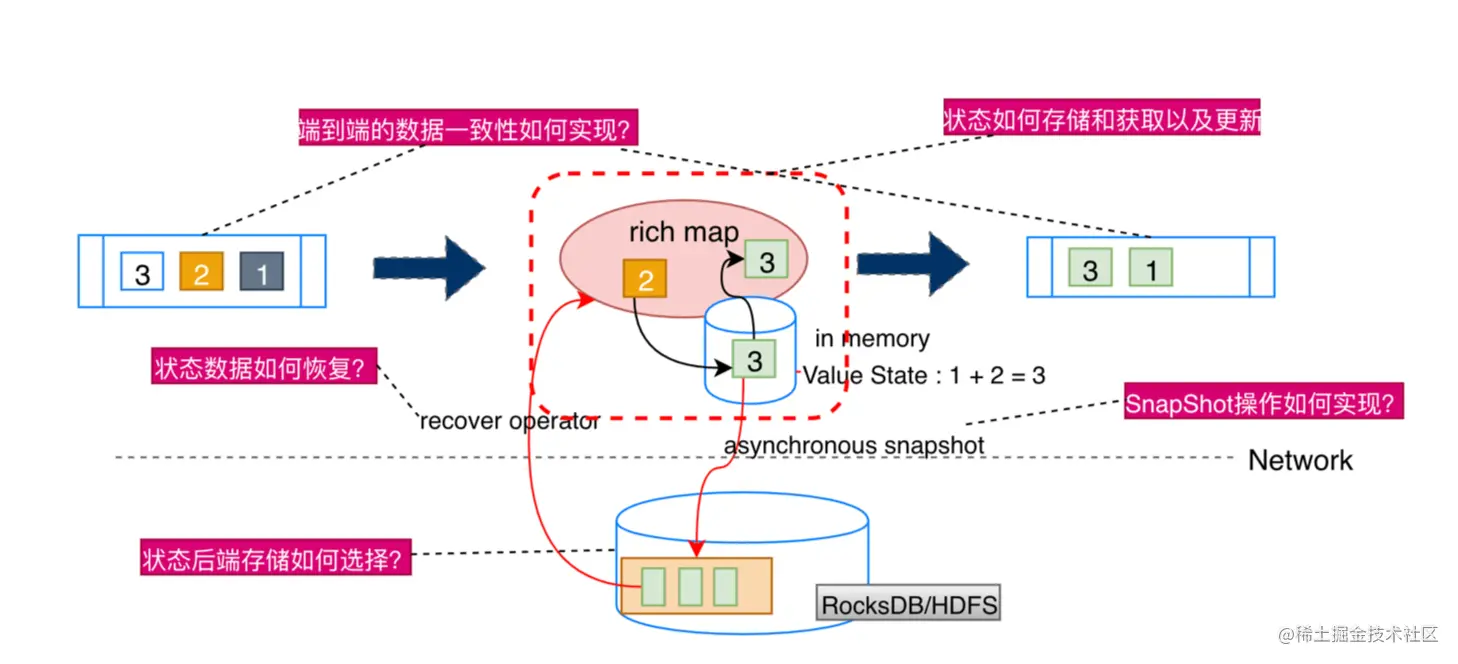

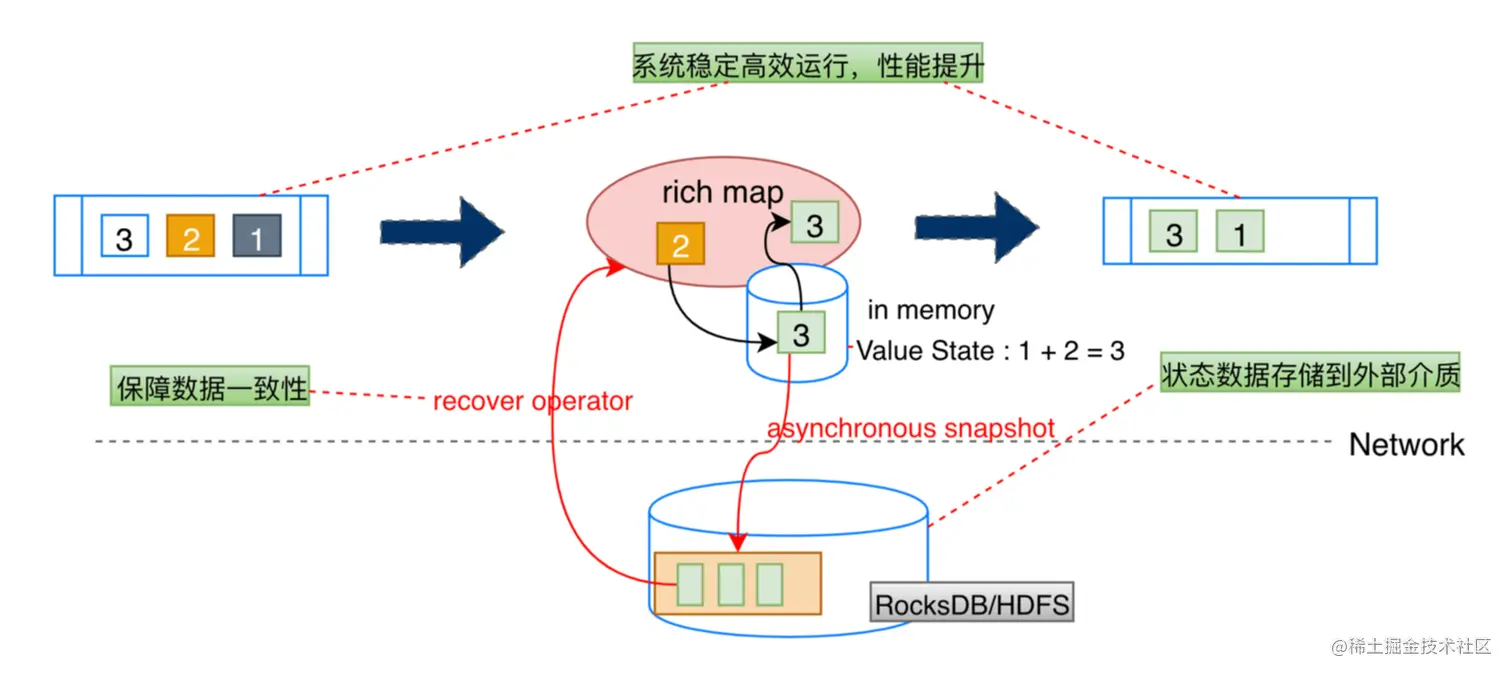

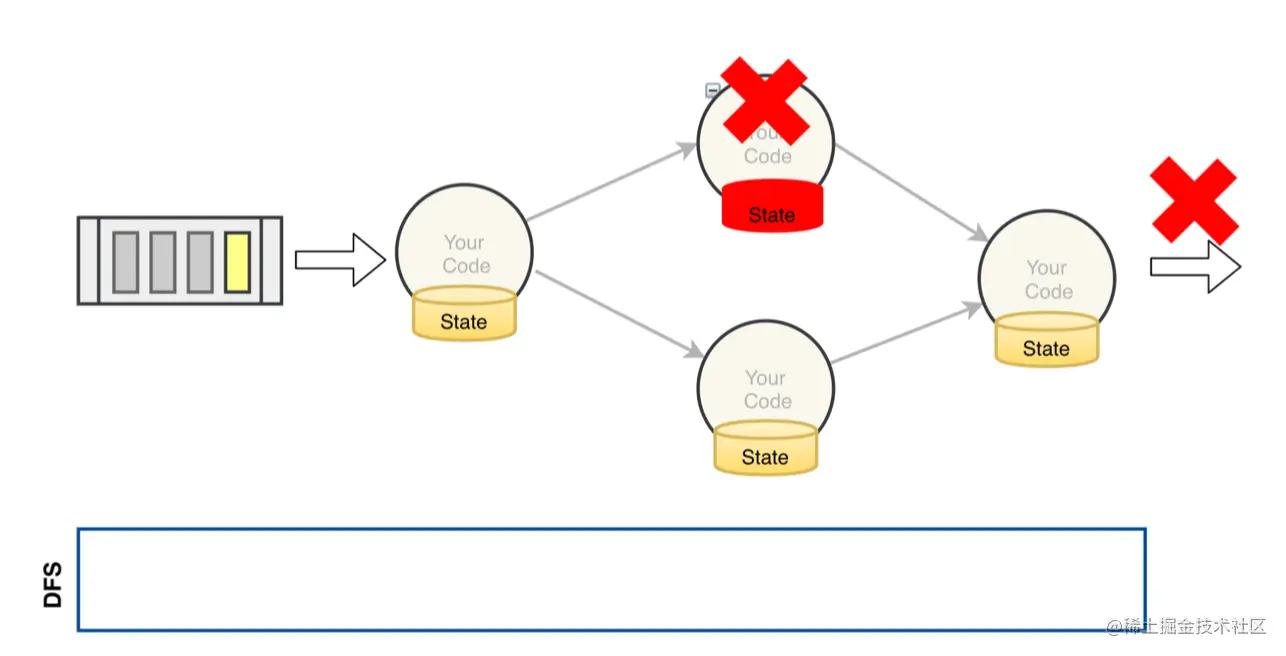

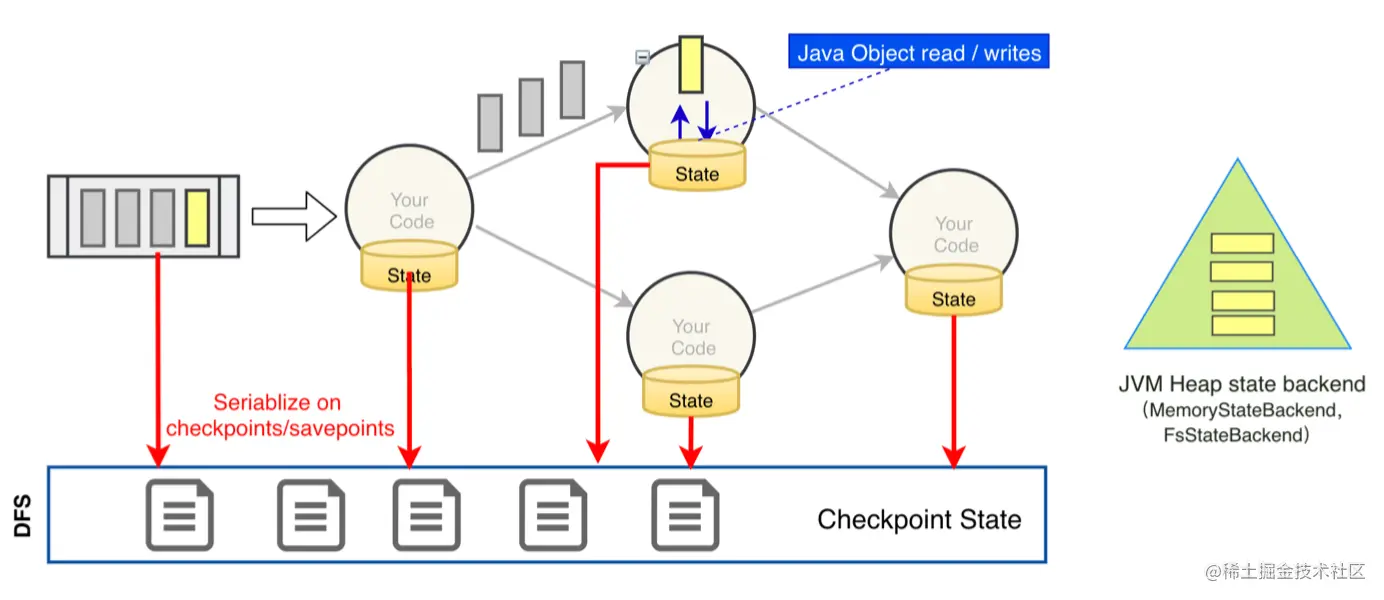

有状态 流处理 架构

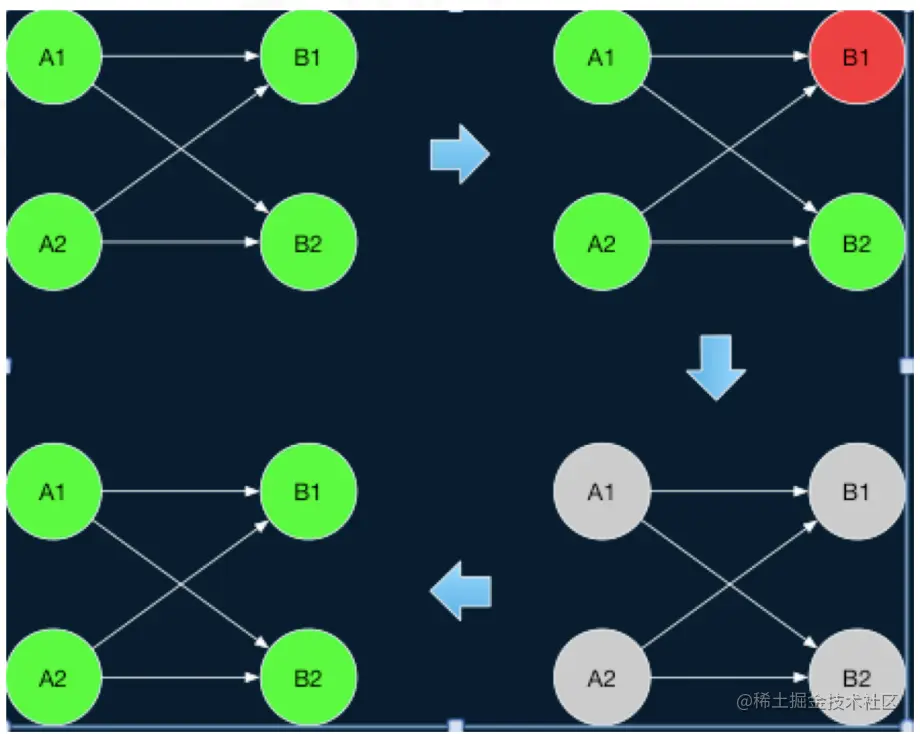

每个算子会维系一个状态的存储空间在内存里面，update和emit等所有的操作并没有跨网络传输。但是这样就会出现一些问题，一旦算子task线程挂了存储的中间状态的数据一致性无法保证，如果系统宕机中间状态数据就会丢失，版本升级代码逻辑发生改变，无法处理状态的变化，以及内存大小有限，无法存储过多数据等。

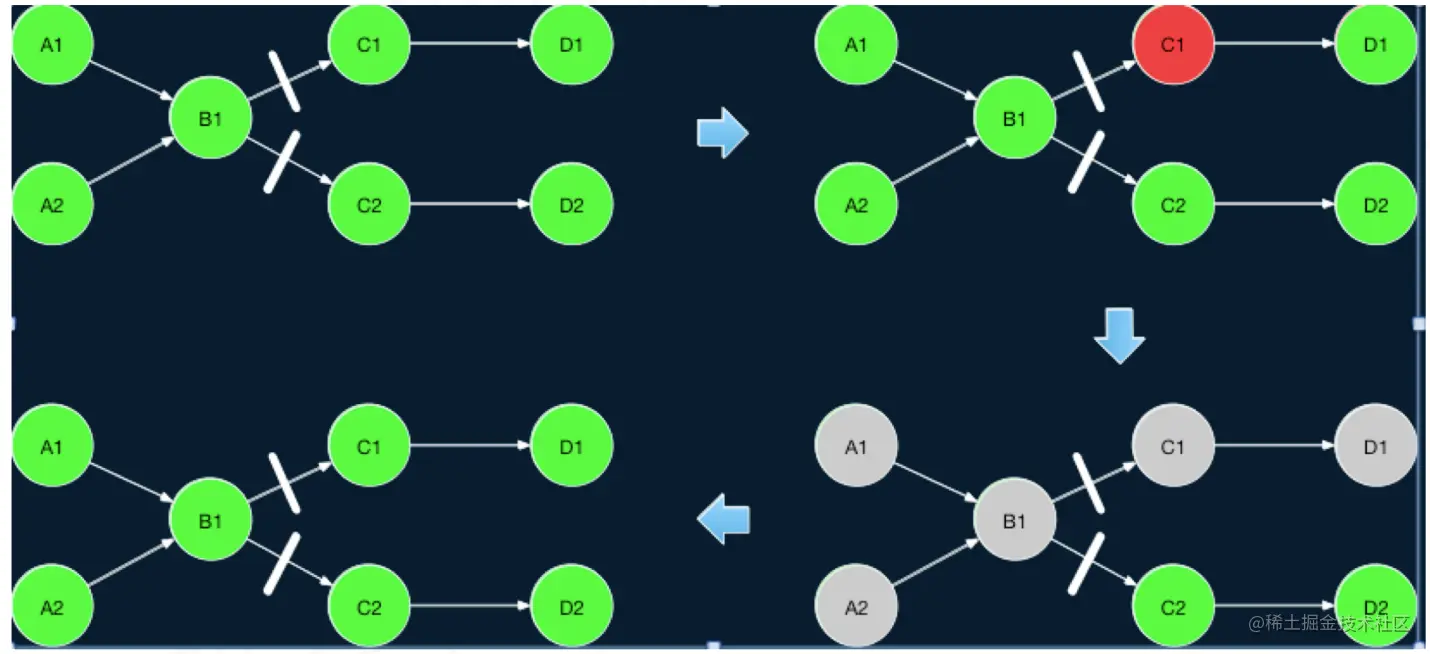

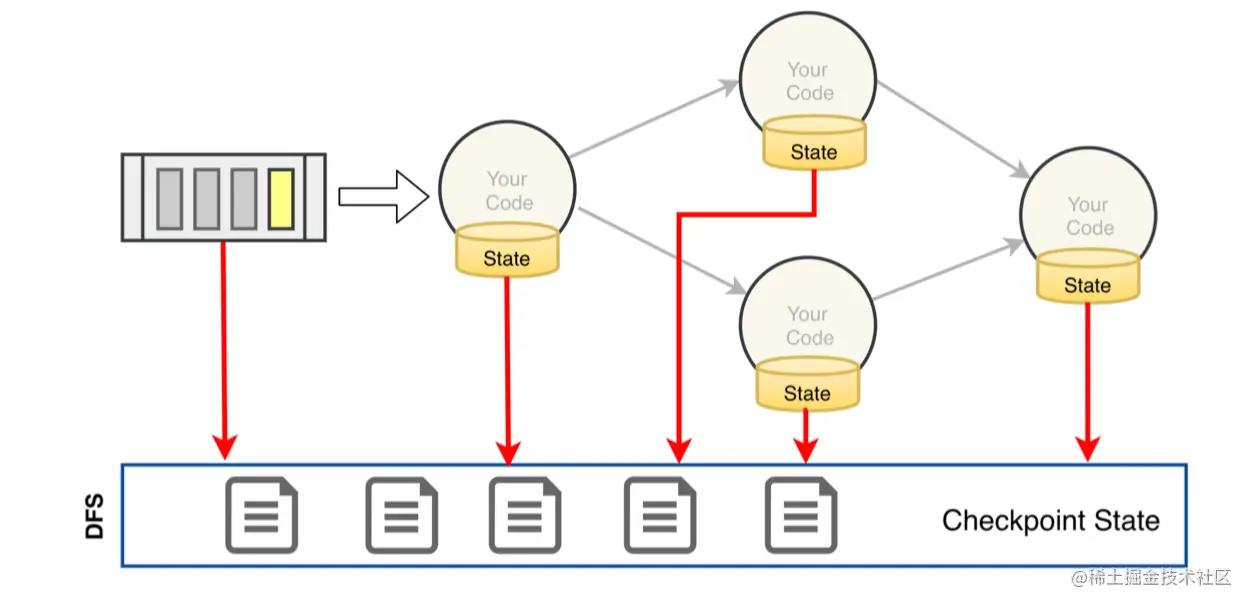

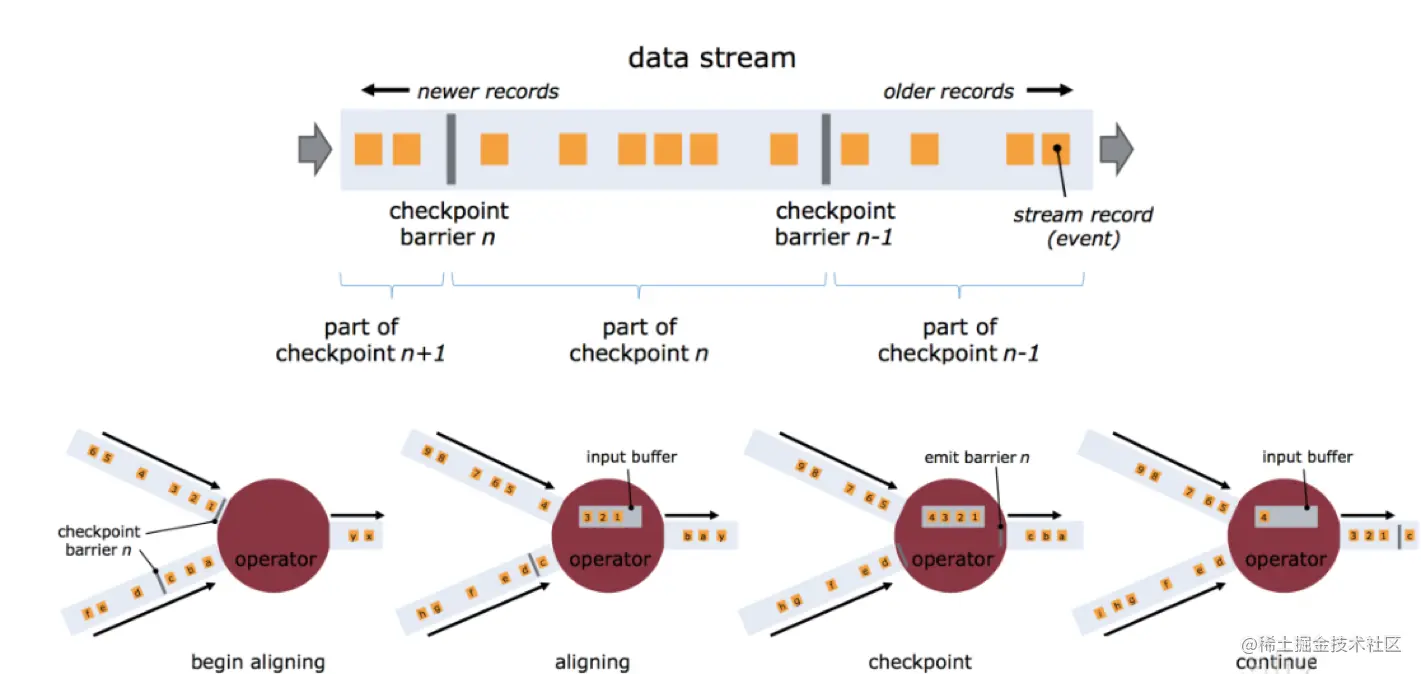

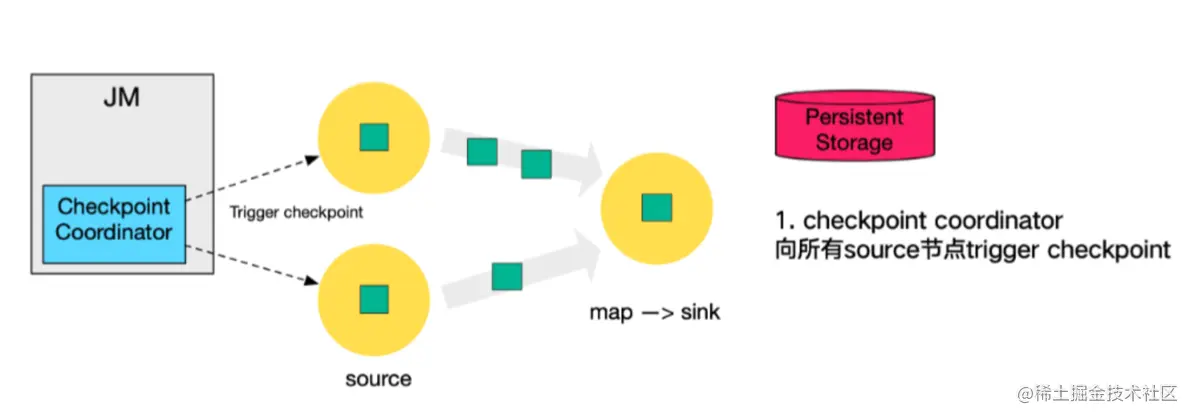

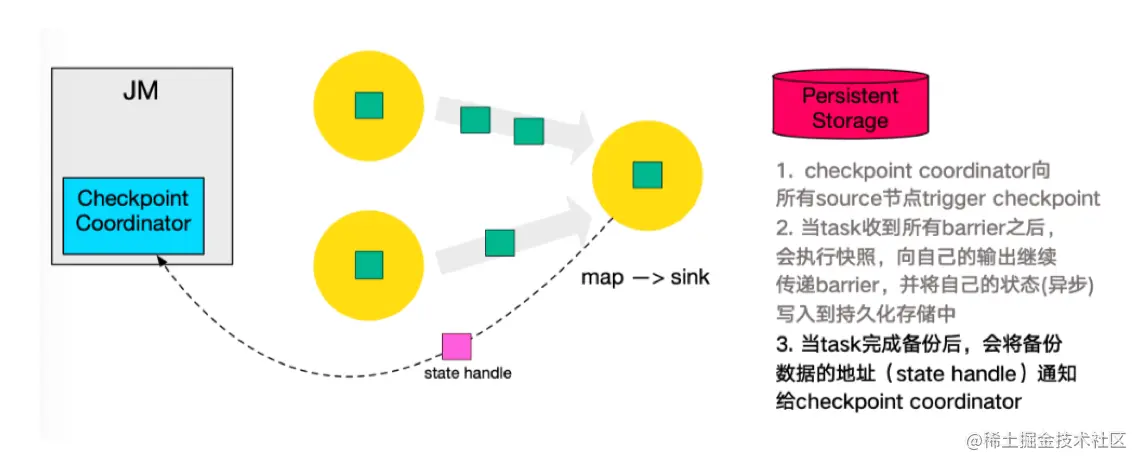

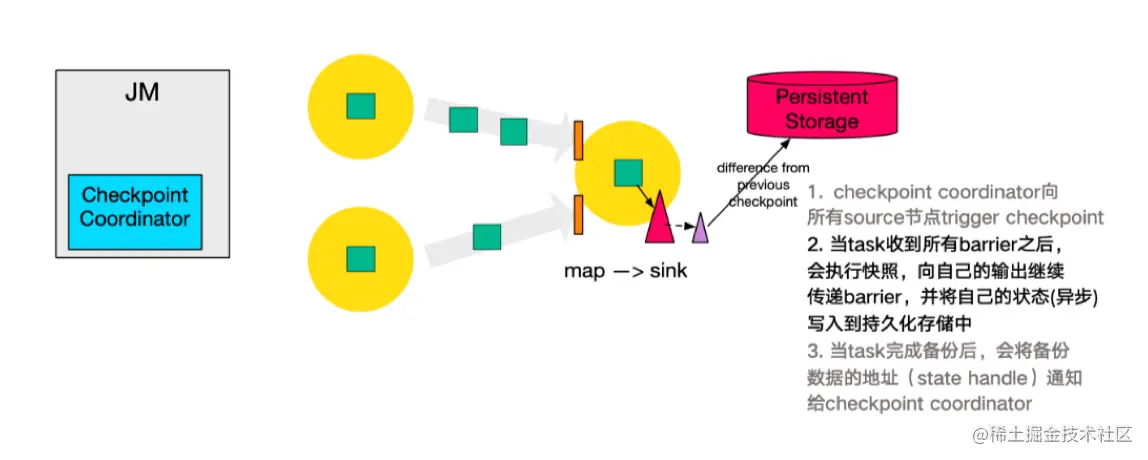

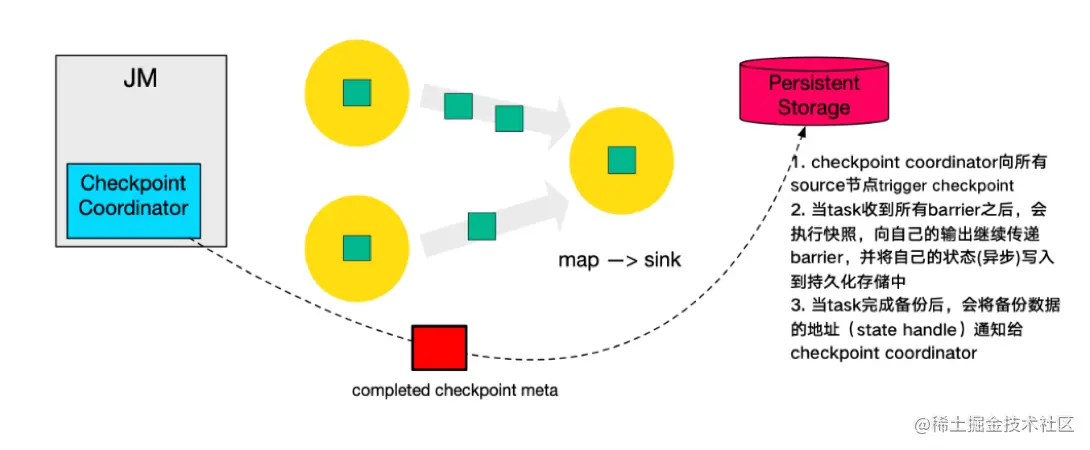

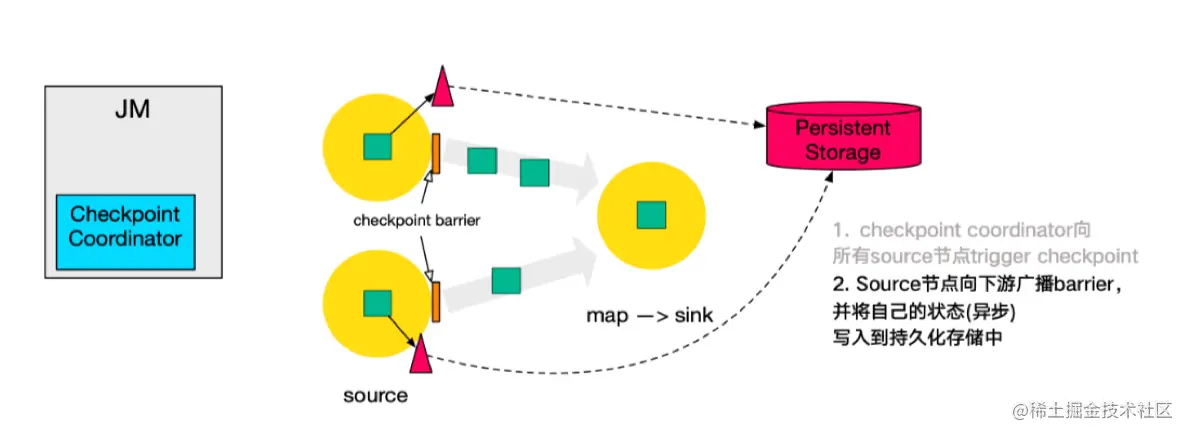

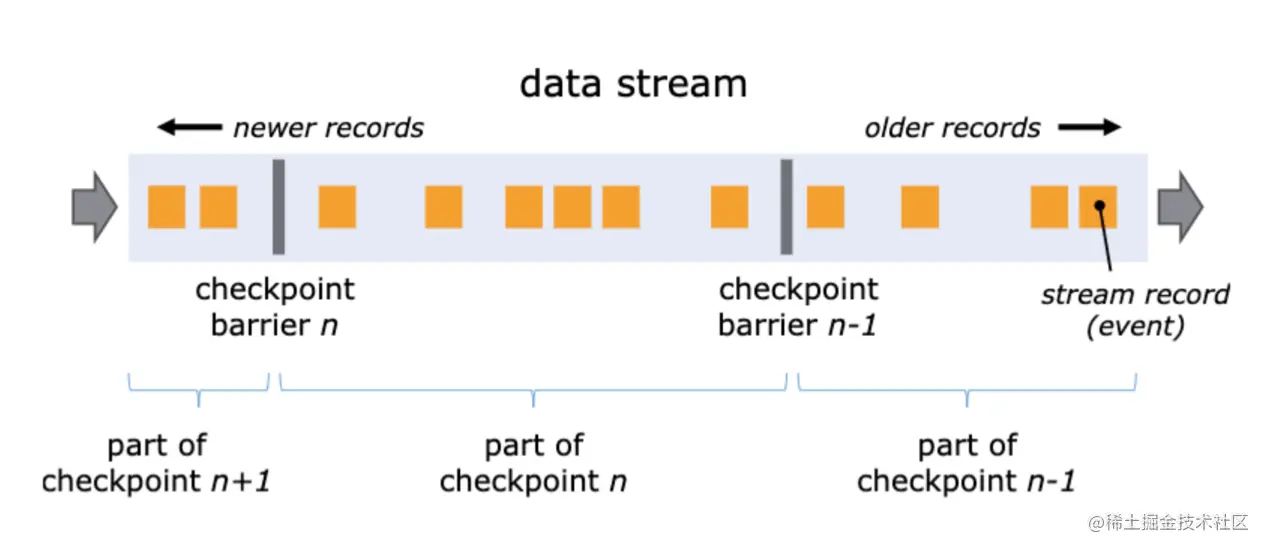

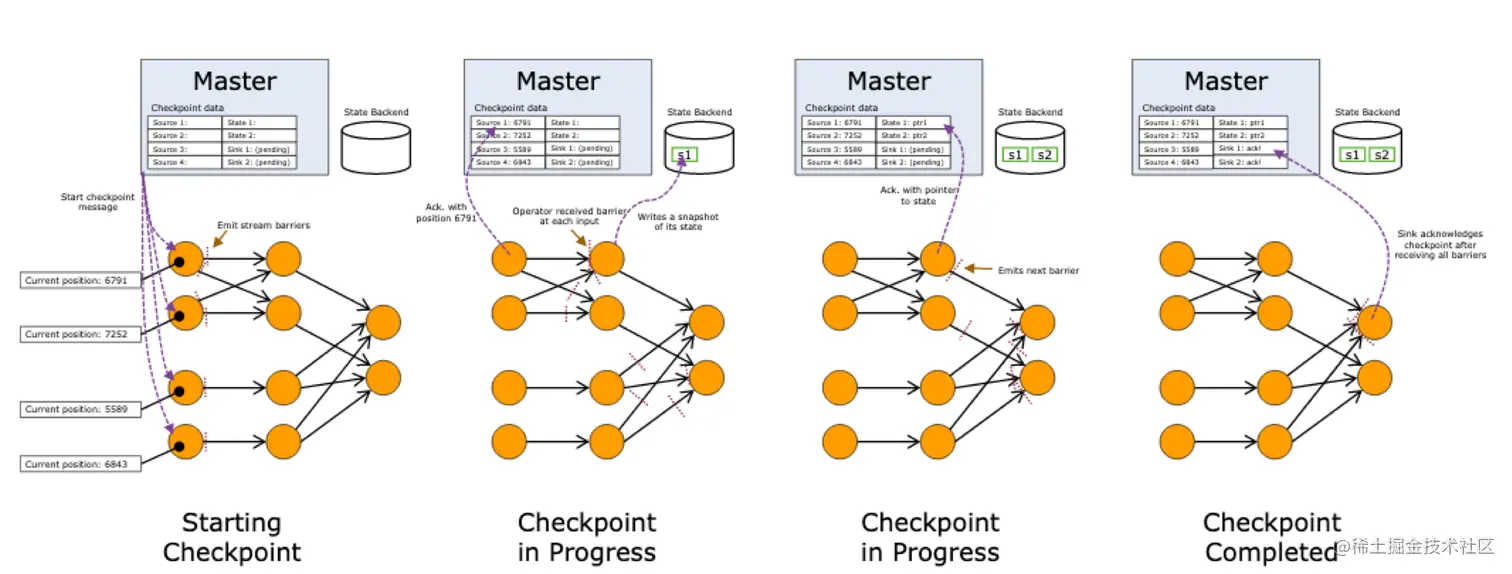

flink会通过异步的snapshot的操作，也就是checkpoint机制，来恢复数据的中间状态，提高了容错的能力。

有几个问题需要注意，也是重点关注的内容：

• 端到端的数据一致性如何实现？
• 状态数据如何恢复？

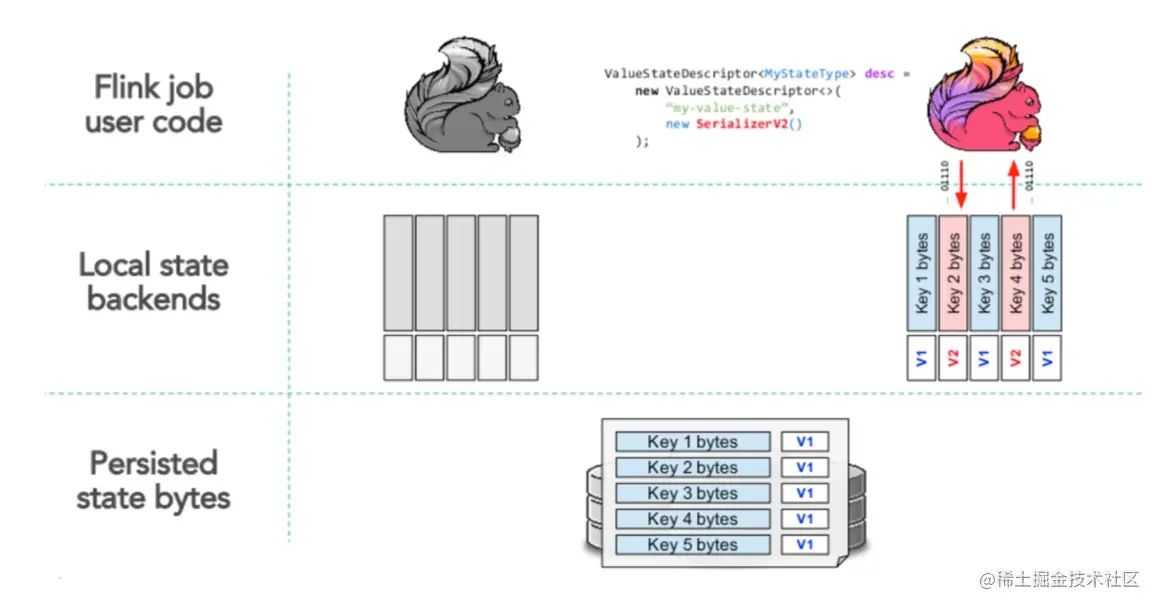

• 状态如何存储获取以及更新？

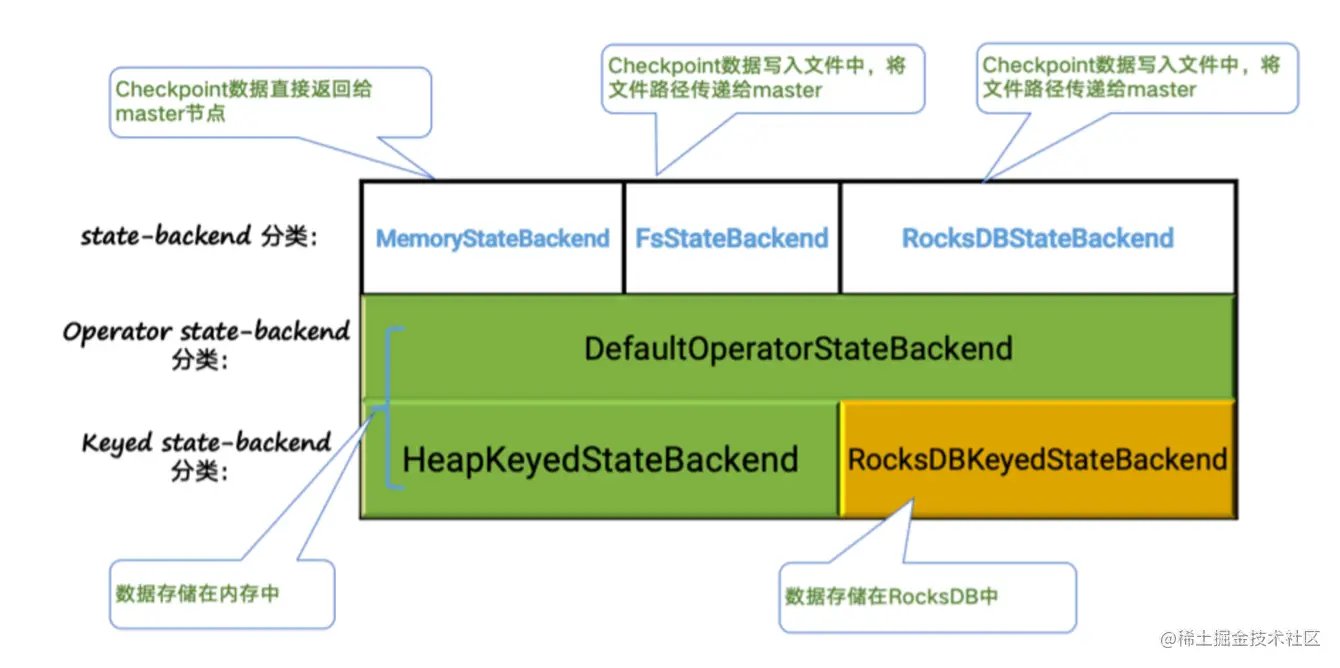

• 状态后端存储如何选择？
• snapshot操作如何实现？

带着这些问题，继续往下。

状态类型及应用

状态应用场景

• 去重计算
• 窗口计算
• 机器学习深度学习
• 历史数据获取

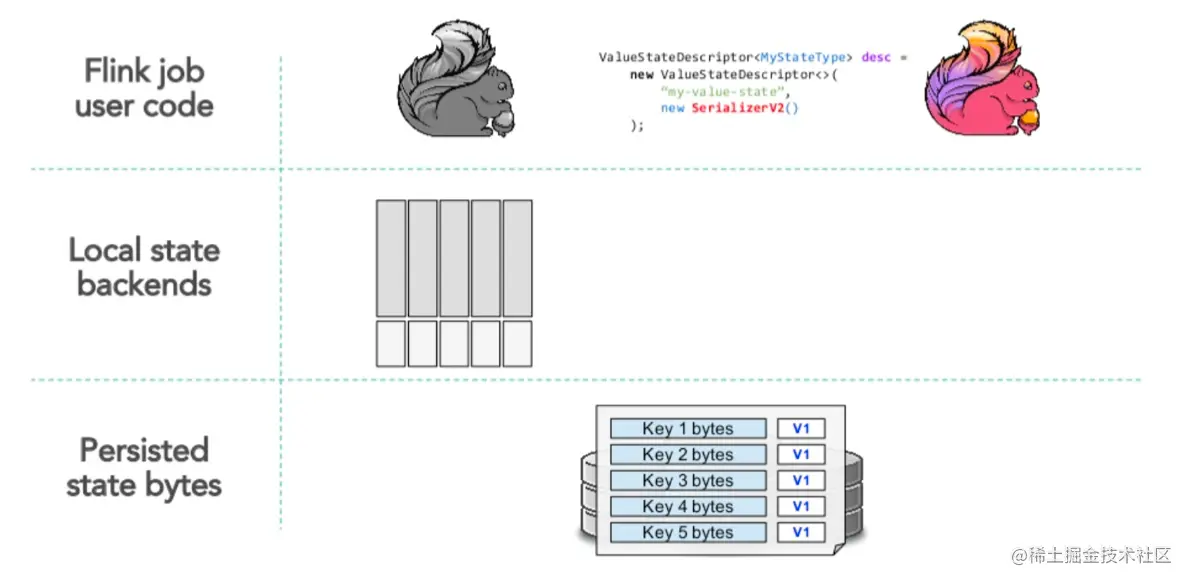

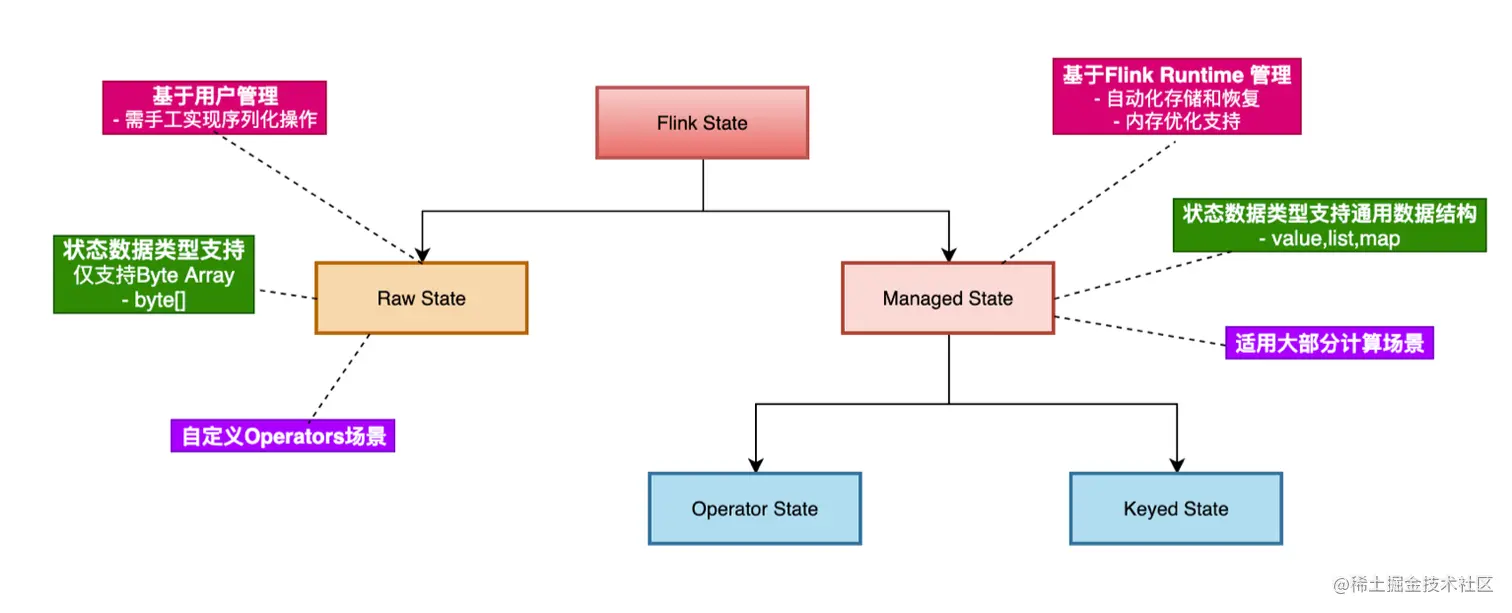

原生状态&托管状态

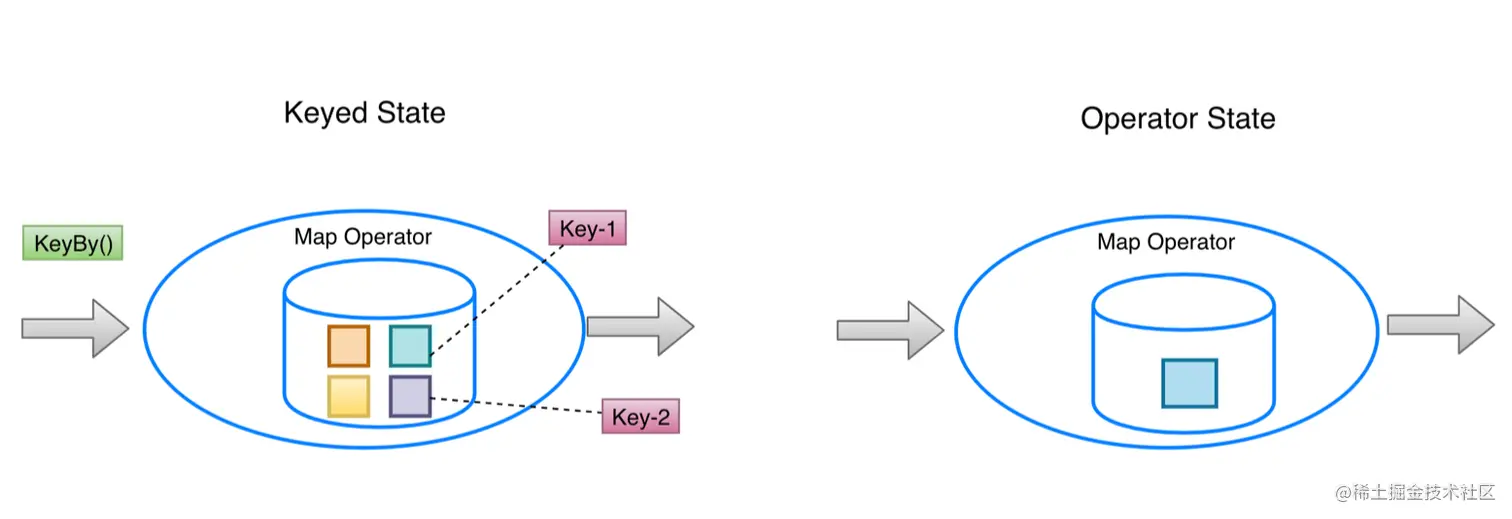

Keyed State & Operator State

	Keyed State	Operator State
使用算子类型	只能被用于 KeyedStream 中的 Operator 上	可以被用于所有的 Operator （例如 FlinkKafkaConsumer 中）
状态分配	每个 Key 对应一个状态，单个 Operator 中可能涵盖多个 Keys	单个 Operator 对应一个 State
创建和访问方式	重写 RichFunction，通过访问 RuntimeContext 对象获取	实现 CheckpointedFunction 或 ListCheckpointed 接口
横向拓展	状态随着 Key 自动在多个算子 Task 上迁移	有多种状态重新分配的方式：- 均匀分配

• 将所有状态合并，再分发给每个实例上。 | | 支持数据类型 | ValueState，ListState， ReducingState，AggregatingState， MapState | ListStateUnionListStateBroadcastState |

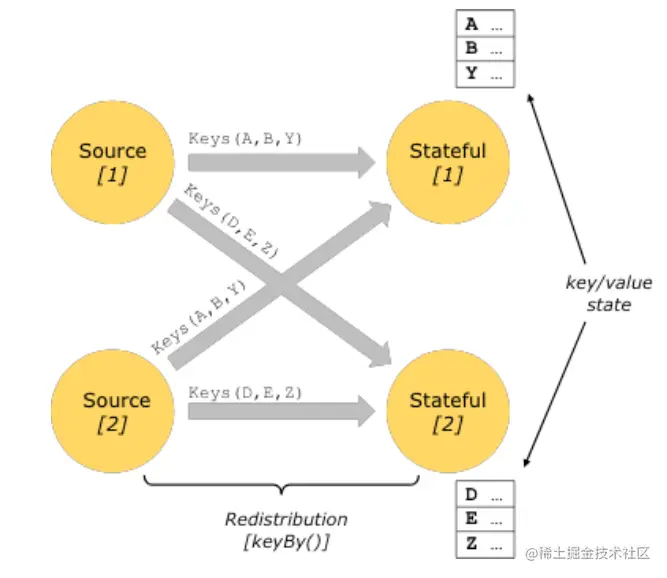

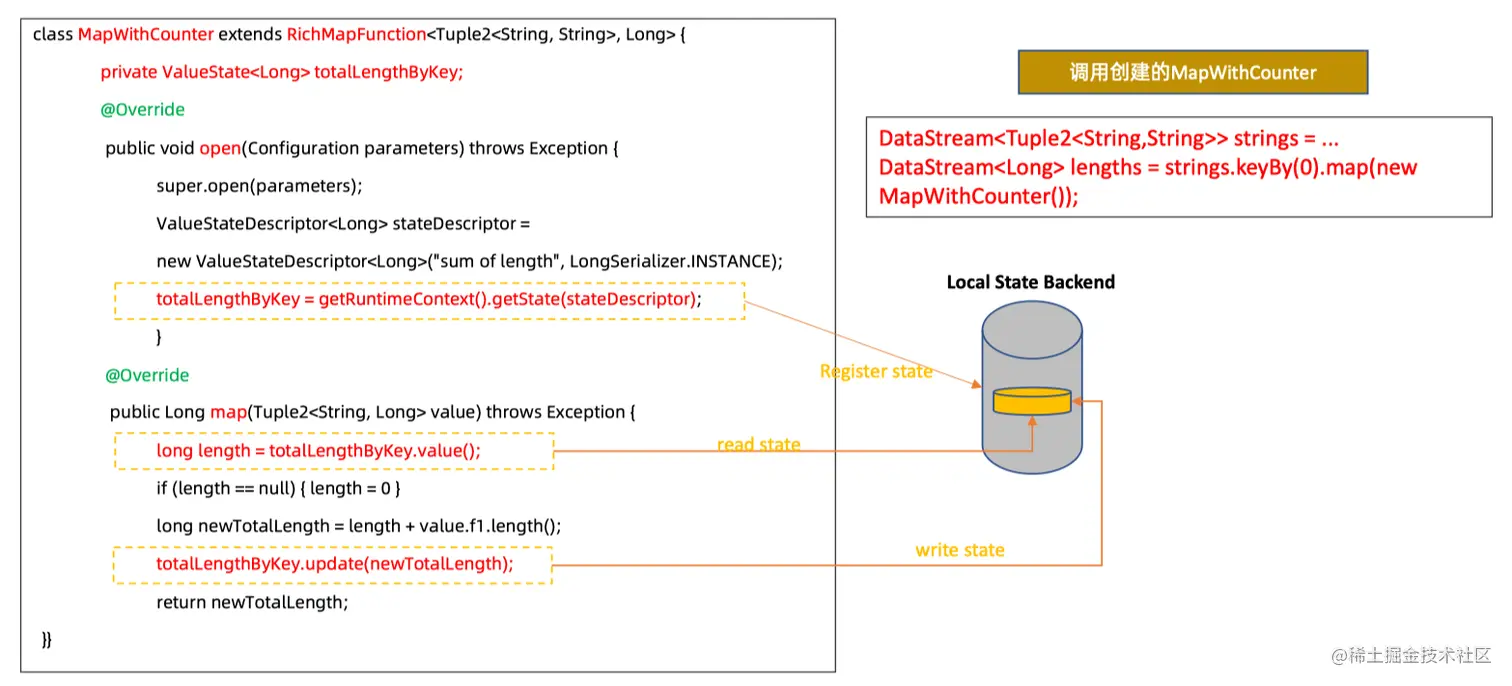

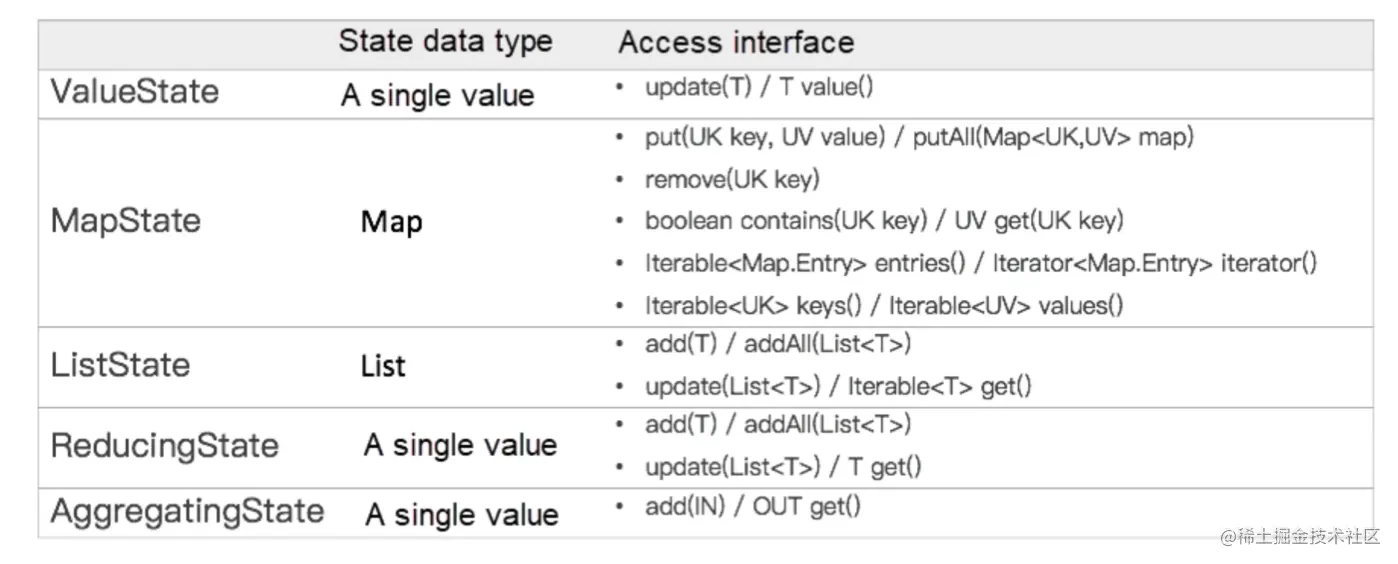

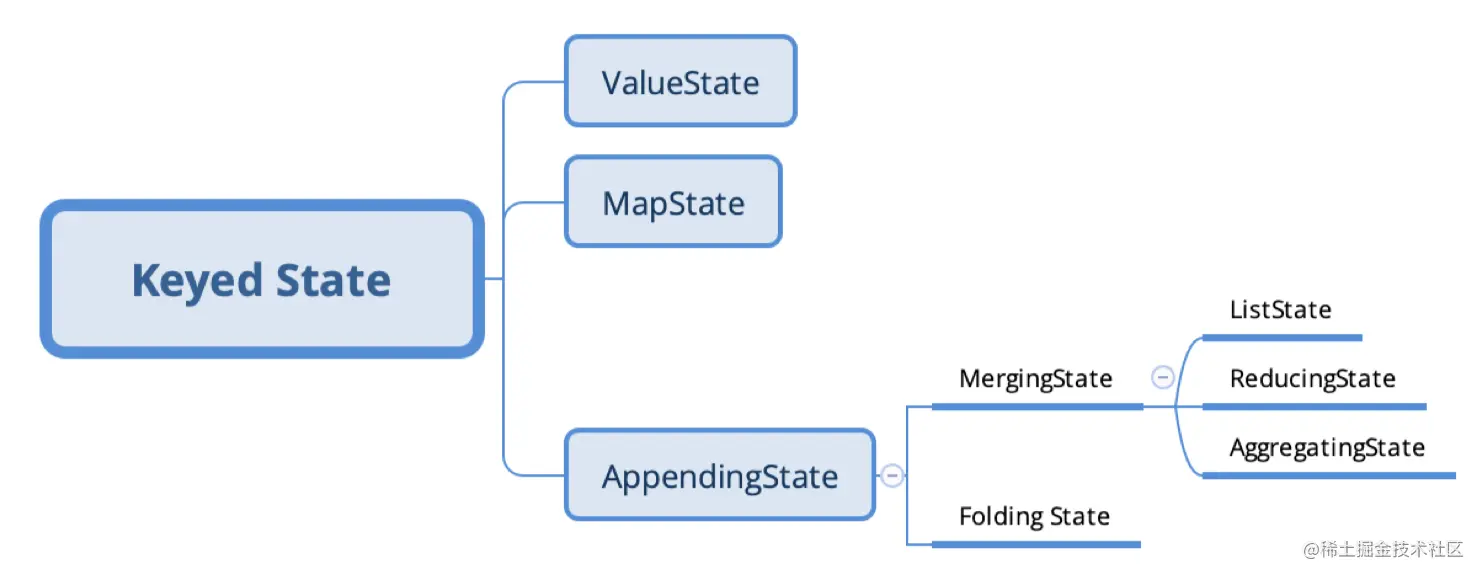

Keyed State

使用实例

Operator State

Operator State 定义

• 单 Operator 具有一个状态，不区分 Key
• State 需要支持重新分布
• 不常用，主要用于 Source 和 Sink 节点，像 KafkaConsumer 中，维护 Offset，Topic 等信息；和业务处理关系不大，更多的是一种系统层面的信息维护。
• 实例：BufferSink

三种状态类型：

• ListState
• UnionListState
• BroadcastState

两种定义方式：

• 实现 CheckpointedFunction 接口定义
• 实现 ListCheckpointed 接口定义 (Deprecated)

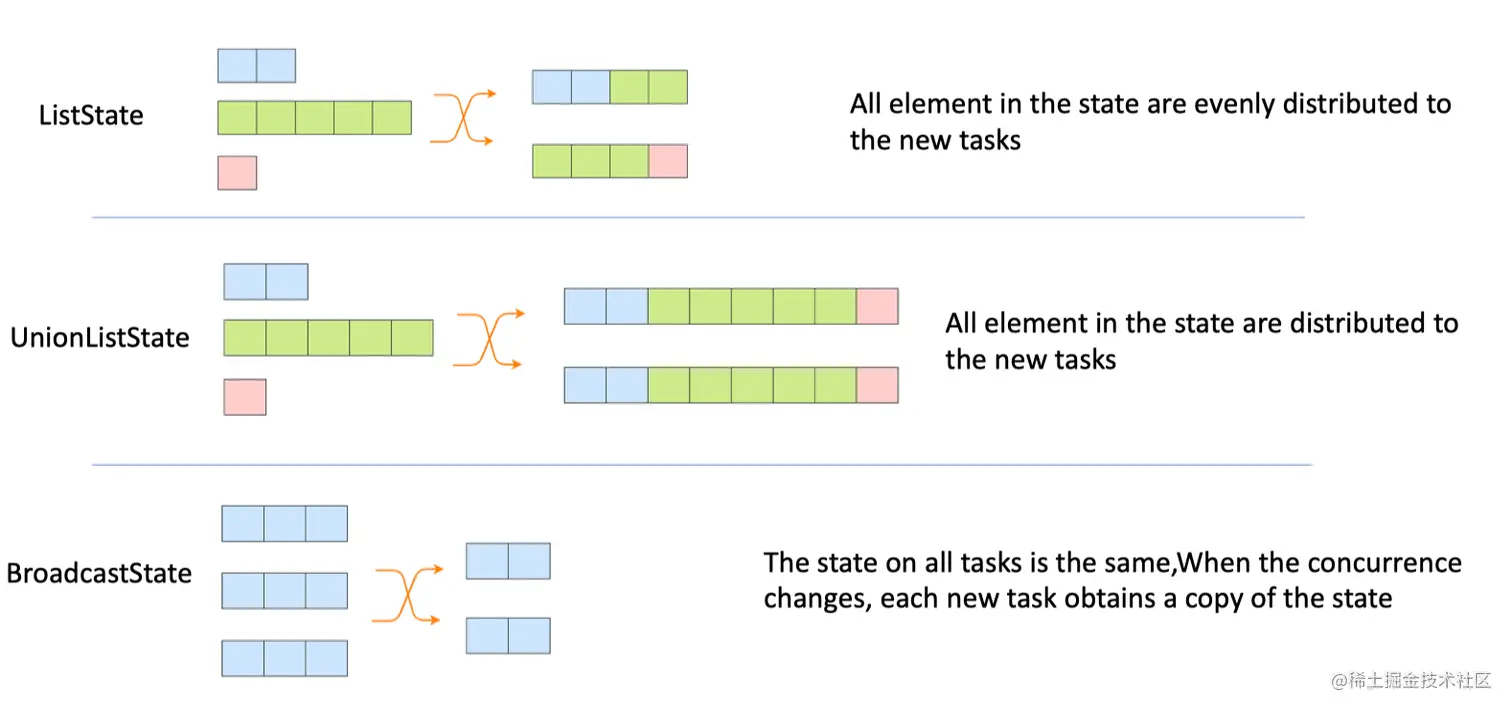

Operator State resizing modes

使用实例

class BufferingSinkFunction implements SinkFunction<Tuple2<String, Integer>>, CheckpointedFunction {

    private final int threshold;

    private transient ListState<Tuple2<String, Integer>> checkpointedState;

    private List<Tuple2<String, Integer>> bufferedElements;

    public BufferingSinkFunction(int threshold) {
        this.threshold = threshold; // 达到阈值sink数据
        this.bufferedElements = new ArrayList<>();
    }

    @Override
    public void invoke(Tuple2<String, Integer> value, Context contex) throws Exception {
        bufferedElements.add(value);
        if (bufferedElements.size() == threshold) {
            for (Tuple2<String, Integer> element : bufferedElements) {
                // send it to the sink
            }
            bufferedElements.clear();
        }
    }

    @Override
    public void snapshotState(FunctionSnapshotContext context) throws Exception {
        checkpointedState.clear();
        for (Tuple2<String, Integer> element : bufferedElements) {
            checkpointedState.add(element);
        }
    }

    @Override
    public void initializeState(FunctionInitializationContext context) throws Exception {
        ListStateDescriptor<Tuple2<String, Integer>> descriptor =
                new ListStateDescriptor<>(
                        "buffered-elements",
                        TypeInformation.of(new TypeHint<Tuple2<String, Integer>>() {
                        }));

        checkpointedState = context.getOperatorStateStore().getListState(descriptor);

        if (context.isRestored()) {
            for (Tuple2<String, Integer> element : checkpointedState.get()) {
                // 从checkpoint中恢复数据到内存
                bufferedElements.add(element);
            }
        }
    }
}

Broadcast State（跳过）

zhuanlan.zhihu.com/p/105600352

Broadcast State 使得 Flink 用户能够以容错、一致、可扩缩容地将来自广播的低吞吐的事件流数据存储下来，被广播到某个 operator 的所有并发实例中，然后与另一条流数据连接进行计算。

广播状态与其他 operator state 之间有三个主要区别：

1. Map 格式类型
2. 需要有一条广播的输入流
3. operator 可以有多个不同名称的广播状态

Broadcast 应用场景

• 动态规则：动态规则是一条事件流，要求吞吐量不能太高。例如，当一个报警规则时触发报警信息等，将规 则广播到算子的所有并发实例中；
• 数据丰富：例如，将用户的详细信息作业广播状态进行广播，对包含用户 ID 的交易数据流进行数据丰富；

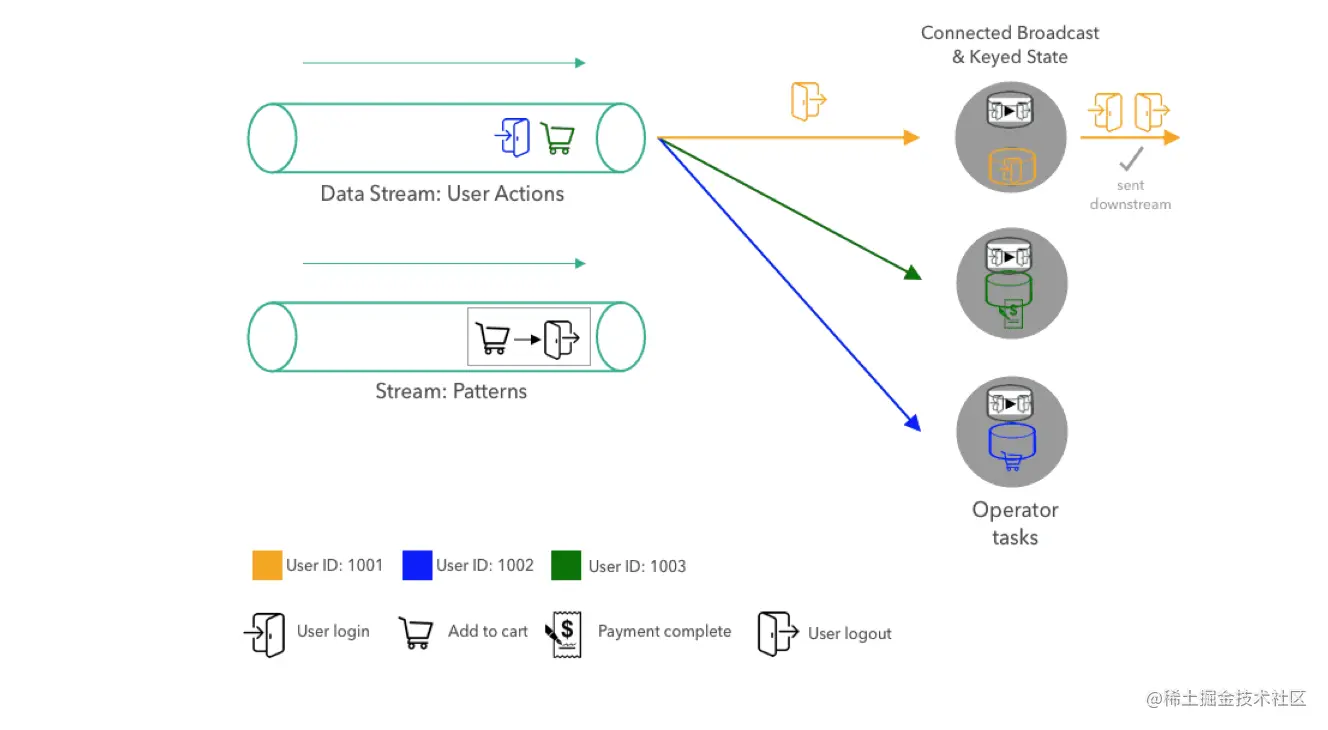

Dynamic Pattern Evaluation with Broadcast State

Broadcast State 实现

// 用户行为流
DataStream<Action> actions = env.addSource(new KafkaConsumer<>());
// pattern流
DataStream<Pattern> patterns = env.addSource(new KafkaConsumer<>());

KeyedStream<Action, Long> actionsByUser =
actions.keyBy((KeySelector<Action, Long>) action -> action.userId);

MapStateDescriptor<Void, Pattern> bcStateDescriptor =
new MapStateDescriptor<>("patterns", Types.VOID, Types.POJO(Pattern.class));

// pattern流转化为broadcast stream
BroadcastStream<Pattern> bcedPatterns = patterns.broadcast(bcStateDescriptor);

DataStream<Tuple2<Long, Pattern>> matches =
actionsByUser
.connect(bcedPatterns)
.process(new PatternEvaluator());

购物车实例

public class Action {

    public Long userId;
    public String action;

    public Long getUserId() {
        return userId;
    }

    public void setUserId(Long userId) {
        this.userId = userId;
    }

    public String getAction() {
        return action;
    }

    public void setAction(String action) {
        this.action = action;
    }
}

public class Pattern {

    public String firstAction;
    public String secondAction;

    public String getFirstAction() {
        return firstAction;
    }

    public void setFirstAction(String firstAction) {
        this.firstAction = firstAction;
    }

    public String getSecondAction() {
        return secondAction;
    }

    public void setSecondAction(String secondAction) {
        this.secondAction = secondAction;
    }
}

public class CartDetectPatternEvaluatorExample {

    public static void main(String[] args) throws Exception {

        final ParameterTool parameterTool = ParameterTool.fromArgs(args);
        StreamExecutionEnvironment env = KafkaExampleUtil.prepareExecutionEnv(parameterTool);
        // 行为流
        DataStream<Action> actions = env
                .addSource(
                        new FlinkKafkaConsumer010<>(
                                parameterTool.getRequired("action-topic"),
                                new ActionEventSchema(),
                                parameterTool.getProperties()));
        // pattern流
        DataStream<Pattern> patterns = env
                .addSource(
                        new FlinkKafkaConsumer010<>(
                                parameterTool.getRequired("pattern-topic"),
                                new PatternEventSchema(),
                                parameterTool.getProperties()));

        KeyedStream<Action, Long> actionsByUser = actions
                .keyBy((KeySelector<Action, Long>) action -> action.userId);

        MapStateDescriptor<Void, Pattern> bcStateDescriptor =
                new MapStateDescriptor<>("patterns", Types.VOID, Types.POJO(Pattern.class));
        // pattern流转化为broadcast stream
        BroadcastStream<Pattern> bcedPatterns = patterns.broadcast(bcStateDescriptor);

        DataStream<Tuple2<Long, Pattern>> matches = actionsByUser
                .connect(bcedPatterns)
                .process(new PatternEvaluator());

        matches.print();

        env.execute("CartDetectPatternEvaluatorExample");

    }

    public static class PatternEvaluator
            extends KeyedBroadcastProcessFunction<Long, Action, Pattern, Tuple2<Long, Pattern>> {

        // handle for keyed state (per user) 当前事件前一个事件的行为
        ValueState<String> prevActionState;
        // broadcast state descriptor 和上面定义的map state格式是一样的
        MapStateDescriptor<Void, Pattern> patternDesc;

        @Override
        public void open(Configuration conf) {
            // initialize keyed state 初始化操作
            prevActionState = getRuntimeContext().getState(
                    new ValueStateDescriptor<>("lastAction", Types.STRING));
            patternDesc =
                    new MapStateDescriptor<>("patterns", Types.VOID, Types.POJO(Pattern.class));
        }

        /**
         * Called for each user action.
         * Evaluates the current pattern against the previous and
         * current action of the user.
         */
        @Override
        public void processElement(
                Action action,
                ReadOnlyContext ctx,
                Collector<Tuple2<Long, Pattern>> out) throws Exception {
            // get current pattern from broadcast state
            Pattern pattern = ctx
                    .getBroadcastState(this.patternDesc)
                    // access MapState with null as VOID default value
                    .get(null);
            // get previous action of current user from keyed state
            String prevAction = prevActionState.value();
            if (pattern != null && prevAction != null) {
                // user had an action before, check if pattern matches
                if (pattern.firstAction.equals(prevAction) &&
                        pattern.secondAction.equals(action.action)) {
                    // MATCH
                    out.collect(new Tuple2<>(ctx.getCurrentKey(), pattern));
                }
            }
            // update keyed state and remember action for next pattern evaluation
            prevActionState.update(action.action);
        }

        /**
         * Called for each new pattern.
         * Overwrites the current pattern with the new pattern.
         */
        @Override
        public void processBroadcastElement(
                Pattern pattern,
                Context ctx,
                Collector<Tuple2<Long, Pattern>> out) throws Exception {
            // store the new pattern by updating the broadcast state
            BroadcastState<Void, Pattern> bcState = ctx.getBroadcastState(patternDesc);
            // storing in MapState with null as VOID default value
            // 把pattern存储到 bcstate里
            bcState.put(null, pattern);
        }
    }
}

Broadcast State 使用注意事项

• 同一个 operator 的各个 task 之间没有通信，广播流侧（processBroadcastElement）可以能修改 broadcast state，而数据流侧（processElement）只能读 broadcast state.；
• 需要保证所有 Operator task 对 broadcast state 的修改逻辑是相同的，否则会导致非预期 的结果；
• Operator tasks 之间收到的广播流元素的顺序可能不同：虽然所有元素最终都会下发给下游 tasks，但是元素到达的顺序可能不同，所以更新state时不能依赖元素到达的顺序；
• 每个 task 对各自的 Broadcast state 都会做快照，防止热点问题；
• 目前不支持 RocksDB 保存 Broadcast state：Broadcast state 目前只保存在内存中，需要 为其预留合适的内存；

Checkpoint实现原理

www.zhihu.com/search?type…

exactly once

实现 exactly once 的分布式快照/状态检查点方法受到 Chandy-Lamport 分布式快照算法的启发。通过这种机制，流应用程序中每个算子的所有状态都会定期做 checkpoint。如果是在系统中的任何地方发生失败，每个算子的所有状态都回滚到最新的全局一致 checkpoint 点。在回滚期间，将暂停所有处理。源也会重置为与最近 checkpoint 相对应的正确偏移量。整个流应用程序基本上是回到最近一次的一致状态，然后程序可以从该状态重新启动。

juejin.cn/post/723134…

State fault tolerance

Checkpoint 过程将算子中的状态数据异步持久化到文件系统中。flink使用异步屏障快照算法，实现了全局状态快照的一致。

Restore State

每个 Operator 都会分配相应的 File Handles，然后通过文件恢复状态数据。

Checkpoint 执行过程

所有checkpoint完结后，chechpoint coordinator会把元数据持久化到外围的数据库里面。

总体过程

Checkpoint Barrier

zhuanlan.zhihu.com/p/161801025

barrier是一种特殊的事件。Flink 通过在 DAG 数据源定时向数据流注入名为 Barrier 的特殊元素，将连续的数据流切分为多个有限序列，对应多个 Checkpoint 周期。

Checkpoint Barrier Align

在有多个输入 Channel 的情况下，为了数据准确性，算子会等待所有流的 Barrier 都到达之后才会开始本地的快照，这种机制被称为 Barrier 对齐。对齐后触发operator的checkpoint写入。

在对齐的过程中，算子只会继续处理的来自未出现 Barrier Channel 的数据，而其余 Channel 的数据会被写入输入队列，直至在队列满后被阻塞。当所有 Barrier 到达后，算子进行本地快照，输出 Barrier 到下游并恢复正常处理。

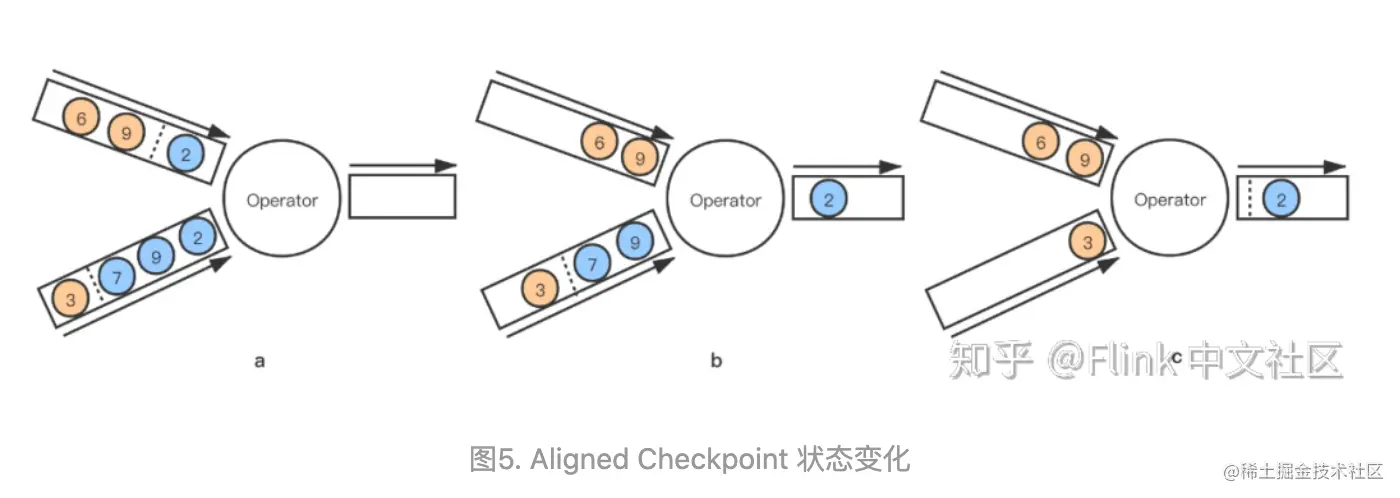

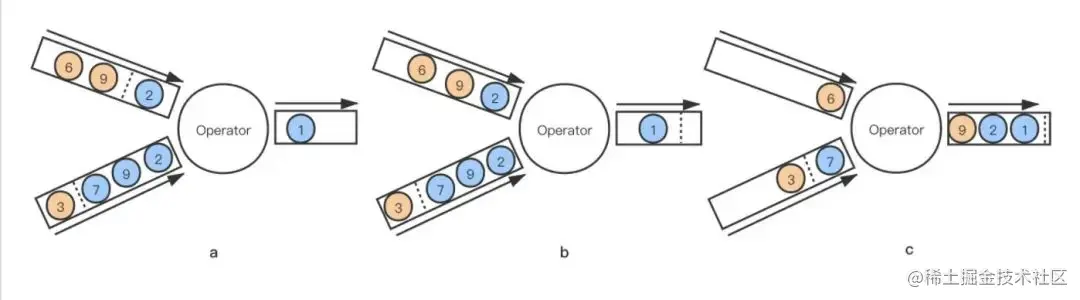

• 图 a: 输入 Channel 1 存在 3 个元素，其中 2 在 Barrier 前面；Channel 2 存在 4 个元素，其中 2、9、7在 Barrier 前面。
• 图 b: 算子分别读取 Channel 一个元素，输出 2。随后接收到 Channel 1 的 Barrier，停止处理 Channel 1 后续的数据，只处理 Channel 2 的数据。
• 图 c: 算子再消费 2 个自 Channel 2 的元素，接收到 Barrier，开始本地快照并输出 Barrier。

但是这样在operator里面会有一个block从而系统性能下降，就是先到的数据流需要等待还未到的数据流，对齐之后再发之后的数据流给下游。一旦checkpoint过大，就会出现比较大的堵塞。所以从1.11版本就引入了 unaligned checkpointing。

Unaligned Checkpointing

blog.csdn.net/bigdatakena…

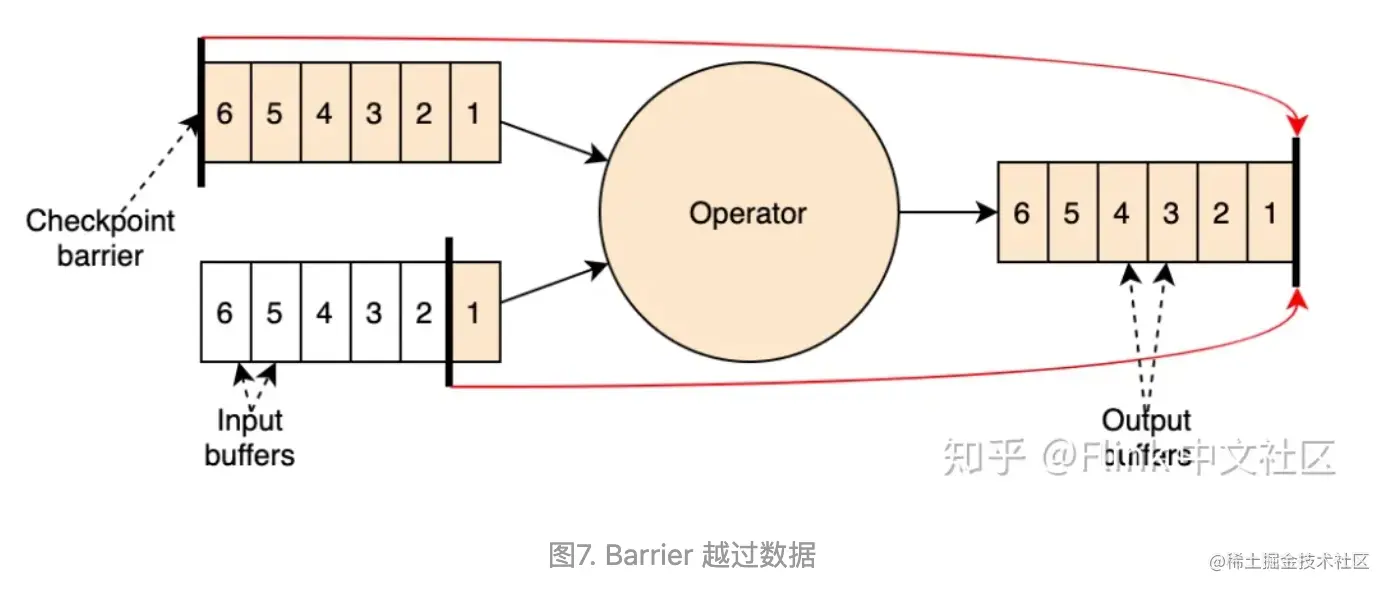

Unaligned Checkpoint 允许算子优先摄入并优先输出 Barrier。如此一来，第一个到达 Barrier 会在算子的缓存数据队列（包括输入 Channel 和输出 Channel）中往前跳跃一段距离，而被”插队”的数据和其他输入 Channel 在其 Barrier 之前的数据会被写入快照中（图中黄色部分）。

这样的主要好处是，如果本身算子的处理就是瓶颈，Unaligned Checkpoint 则可以在 Barrier 进入输入 Channel 就马上开始快照。这可以从很大程度上加快 Barrier 流经整个 DAG 的速度，从而降低 Checkpoint 整体时长。

• 图 a: 输入 Channel 1 存在 3 个元素，其中 2 在 Barrier 前面；Channel 2 存在 4 个元素，其中 2、9、7 在 Barrier 前面。输出 Channel 已存在结果数据 1。
• 图 b: 算子优先处理输入 Channel 1 的 Barrier，开始本地快照记录自己的状态，并将 Barrier 插到输出 Channel 末端。
• 图 c: 算子继续正常处理两个 Channel 的输入，输出 2、9。同时算子会将 Barrier 越过的数据（即输入 Channel 1 的 2 和输出 Channel 的 1）写入 Checkpoint，并将输入 Channel 2 后续早于 Barrier 的数据（即 2、9、7）持续写入 Checkpoint。

比起 Aligned Checkpoint 中不同 Checkpoint 周期的数据以算子快照为界限分隔得很清晰，Unaligned Checkpoint 进行快照和输出 Barrier 时，部分本属于当前 Checkpoint 的输入数据还未计算（因此未反映到当前算子状态中），而部分属于当前 Checkpoint 的输出数据却落到 Barrier 之后（因此未反映到下游算子的状态中）。这也正是 Unaligned 的含义: 不同 Checkpoint 周期的数据没有对齐，包括不同输入 Channel 之间的不对齐，以及输入和输出间的不对齐。而这部分不对齐的数据会被快照记录下来，以在恢复状态时重放。换句话说，从 Checkpoint 恢复时，不对齐的数据并不能由 Source 端重放的数据计算得出，同时也没有反映到算子状态中，但因为它们会被 Checkpoint 恢复到对应 Channel 中，所以依然能提供只计算一次的准确结果。

当然，Unaligned Checkpoint 并不是百分百优于 Aligned Checkpoint，它会带来的已知问题就有：由于要持久化缓存数据，State Size 会有比较大的增长，磁盘负载会加重。 随着 State Size 增长，作业恢复时间可能增长，运维管理难度增加。 目前看来，Unaligned Checkpoint 更适合容易产生高反压同时又比较重要的复杂作业。对于像数据 ETL 同步等简单作业，更轻量级的 Aligned Checkpoint 显然是更好的选择。

Flink 1.11 的 Unaligned Checkpoint 主要解决在高反压情况下作业难以完成 Checkpoint 的问题，同时它以磁盘资源为代价，避免了 Checkpoint 可能带来的阻塞，有利于提升 Flink 的资源利用率。随着流计算的普及，未来的 Flink 应用大概会越来越复杂，在未来经过实战打磨完善后 Unaligned Checkpoint 很有可能会取代 Aligned Checkpoint 成为 Flink 的默认 Checkpoint 策略。

Savepoint

save point 是一种特殊类型的checkpiont，是由用户这边主动去控制的。比如我们需要停机运维，或者更改代码，我们需要对系统进行人工干预和停止。save point可以让人工控制作业的起停。

	check point	save point
触发管理方式	Flink Runtime 自动管理和触发	用户手动触发
主要功能	- Task 发生异常时恢复状态数据

• Application 异常恢复
• 数据一致性保证 | - 有计划备份状态数据，使作业停止后能够再次 恢复原有计算状态
• 作业升级，备份
• 修改代码，调整并发等 | | 特点 | - 轻量，支持增量更新
• 作业停止后默认清除 | - 持久化存储
• 标准化格式存储，允许代码逻辑及配置发生改 变，作业可以人为地从 Savepoint 中恢复 |

StateBackends 状态管理器（重点）

主要类别

JVM Heap state backend

RocksDB State backend

对比

	MemoryStateBackend	FsStateBackend	RocksDBStateBackend
构造方法	env.setStateBackend(new MemoryStateBackend( "file://" + baseCheckpointPath, null).configure(conf, classLoader))默认后端状态管理器	env.setStateBackend( new FsStateBackend(tmpPath))	env.setStateBackend(new RocksDBStateBackend("file://" + baseCheckpointPath).configure(conf, classLoader))
数据存储	- State 数据存储在 TaskManager 内存中

• Checkpoint 数据数据存储在 JobManager 内存 | - State：TaskManager 内存
• Checkpoint：外部文件系统（本地或 HDFS） | - State：TaskManager 中的 KV 数据库（实际使用内存+磁盘）
• Checkpoint：外部文件系统（本地或 HDFS） | | 容量限制 | - 单个 State maxStateSize 默认为5M
• maxStateSize <= akka.framesize 默认10M
• 总大小不能超过 JobMananger 的内存 | - 单个 TaskManager上State 总量不能超过TM内存
• 总数据大小不超过文件系统容量 | - 单 TaskManager 上 State 总量不超过其内存 + 磁盘大小
• 单 Key 最大容量2G
• 总大小不超过配置的文件系统容量 | | 推荐场景 | - 本地测试
• 状态比较少的作业 | - 常规状态作业
• 窗口时间比较长，如分钟级别窗口聚合，Join 等
• 需要开启 HA 的作业 | - 超大状态作业
• 需要开启 HA 的作业
• 对状态读写性能要求不高的作业 | | 生产环境可用性 | 不推荐生产环境中使用 | 可在生产环境中使用 | 可在生产环境中使用 |

State Schema Evolution

应用升级带来的问题

Code Update

• 业务计算逻辑发生变化
• State 发生改变，无法直接从 Old State 中恢复作业

Pipeline topology 发生改变

• 增加和删除 Operators

Job 重新配置

• Rescale job/ Operator Parallelism
• Swapping state backend

状态数据结构更新

状态数据类型支持

POJO types

• 删除字段

  • 字段删除后，删除字段对应的原有值将在新的检查点和保存点中删除

• 添加新字段

  • 新字段将初始化为其类型的默认值，如 Java 所定义的那样

• 定义的字段其类型不能更改

• POJO 类型的 Class Name 不能更改，包括类的命名空间

Avro types

• Flink 完全支持 Avro 类型状态的模式演进，只要 Avro 的模式解析规则认为模式更改是兼容的
• 不支持键的模式演化
• Kryo 不能用于模式演化

非內建类型状态数据结构更新

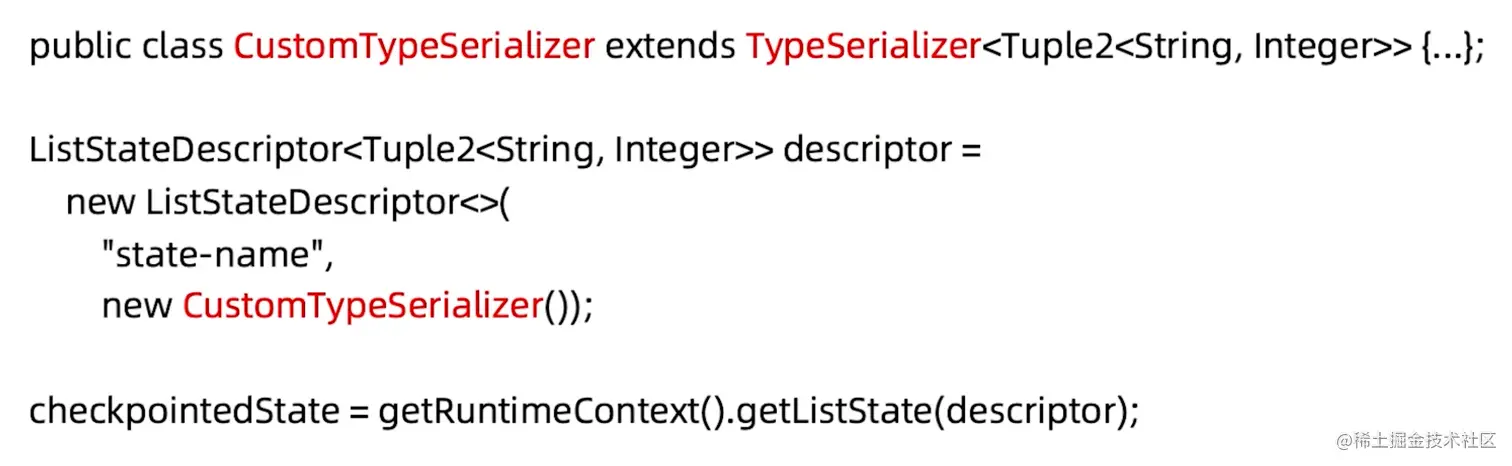

需要通过custom state serializers实现。

State 序列化与反序列化

State serialization in heap-based backends

local state backends 堆内内存。

在 local state backends 和 persisted state backends之间进行序列化和反序列化。

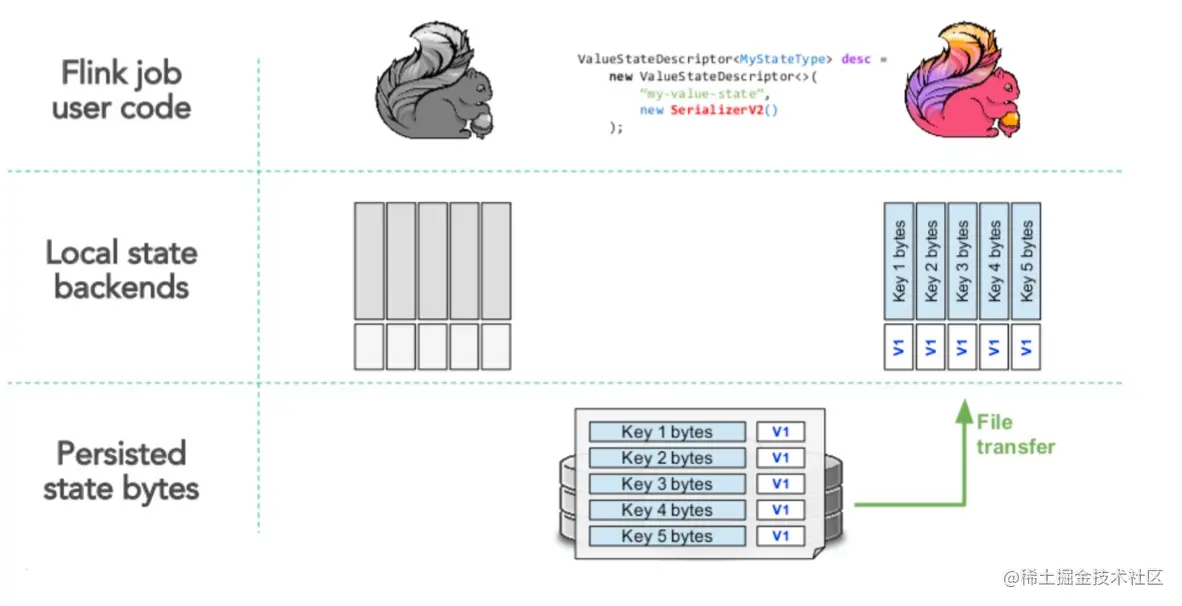

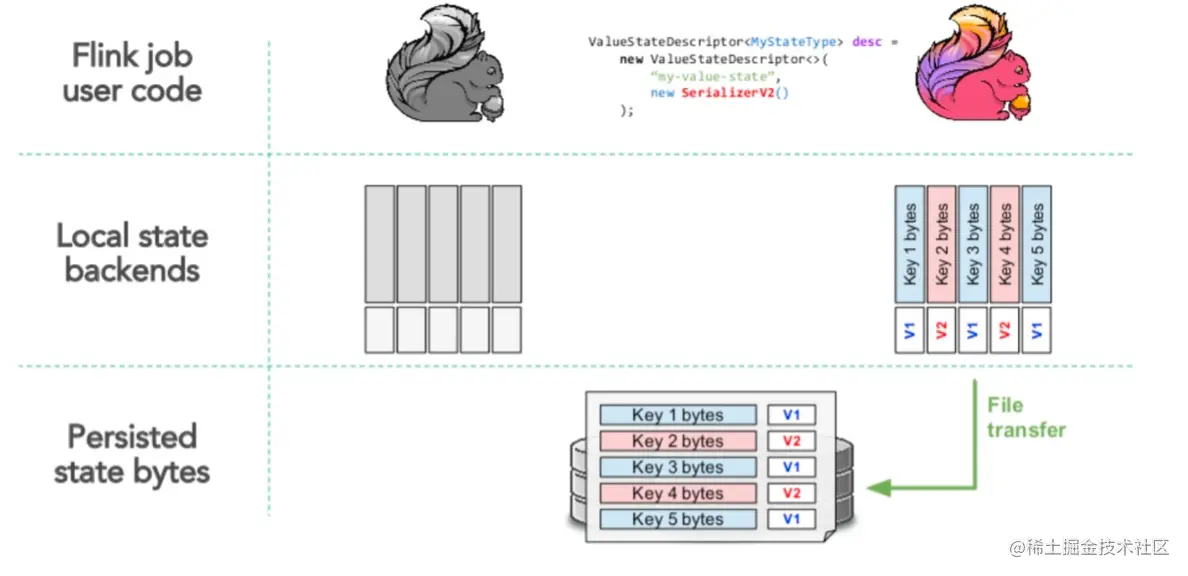

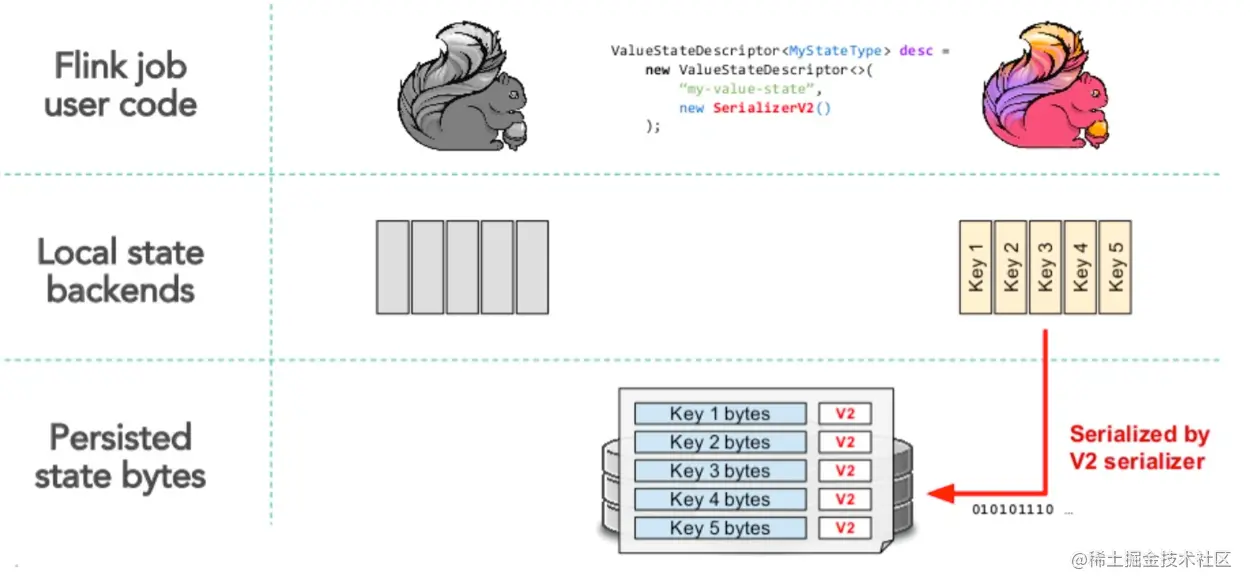

State serialization in off-heap backends

local state backends 堆外内存。

序列化的形式储存在local state backends中。触发save point的时候，只是 file transfer。

使用的过程中才会进行反序列化，如果某个key对应的状态没有使用到，那么并不会进行v2序列化的更新。

Querable State 介绍与使用

外围可以通过rpc的方式获取operator的state。

Flink Runtime 设计与实现

Flink Runtime 整体架构

整体架构包含了三个部分：

• JobManager（Master）
• TaskManager（Worker）
• Client

集群的执行流程：

Runtime 核心组件

Dispatcher

• 集群 Job 的调度分发
• 根据 JobGraph 启动 JobManager（JobMaster）

ResourceManager

• 集群层面资源管理
• 适配不同的资源管理，eg Yarn，Kubernetes 等
• 核心组件：SlotManager

TaskManager

• Slot 计算资源提供者

JobManager

• 负责管理一个具体的 Job

• Scheduler

  • 调度和执行该 Job 的所有 Task
  • 发出 Slots 资源请求

集群运行模式

Session 模式

• Runtime 集群组件共享
• 资源复用
• Runtime 中有多个 JobManager

Per-Job 模式

• Runtime 集群组件仅为单个 Job 服务
• 资源相对独立
• 不支持提交 JobGraph

Flink Client 实现原理

Session 集群创建流程

Application Code 运行

ResourceManager 资源管理

双层资源调度

• Cluster->Job

  • SlotManager

集群会通过slot manager 给job进行资源的分配。

拿到资源后，然后就是把 job 里面的 task 调度起来。task是更细粒度的线程或者计算节点，会在slot里面完成作业的运行。

• Job->Task

  • Scheduler调度器，job manager 会用调度器把slot pool 里面的slot资源调度给task
  • 单个Slot可以用于一个或多个Task执行
  • 但相同的Task不能在一个Slot中运行

Slot 计算 资源管理

Slot 资源组成

• TM有固定数量的 Slot 资源
• Slot 数量由配置决定
• Slot 资源由 TM 资源及 Slot 数量决定
• 同一 TM 上的 Slot 之间无差别

TaskManager 资源管理

资源类型

• 内存

• CPU

• 其他拓展资源

  • GPU（待支持）

蓝色：堆内内存

黄色：堆外内存

TaskManager 管理

• Standalone 部署模式

• ActiveResourceManager 部署模式

  • Kubernetes，Yarn，Mesos
  • Slot 数量按需分配，根据 Slot Request 请求数量启动 TaskManager
  • TaskManager 空闲一段时间后，超时释放
  • On-Yarn 部署模式不再支持固定数量的 TaskManager

Job 资源调度

1. taskmanager register phase
2. slot allocate phase
3. task submit phase

Task 调度执行

• SlotRequest:

  • Task + Slot -> Allocate TaskSlot 调度器里面把task和slot绑定

• Slot Sharing:

  • Slot Sharing Group 任务共享 Slot计算资源
  • 单个 Slots 中相同任务只能有一个

Dispatcher 任务分发器

• 集群重要组件之一，主要负责 JobGraph 的接收
• 根据 JobGraph 启动 JobManager （使用JobManagerRunnerFactory创建JobManager）
• RpcEndpoint 服务，客户端和Web UI 都可以调用rpc接口
• 通过 DispatcherGateway Rpc 对外 提供服务
• 从 ZK 中恢复 JobGraph （HA high available 模式）
• 保存整个集群的 Job 运行状态

job graph的信息需要持久化到zk高可用介质里面，recoveredJobs从zk里面恢复job graph。

会和RM进行交互，为JobManager提供启动资源。

Dispatcher 组件核心成员

Dispatcher 启动流程

Dispatcher 接收任务

JobGraph 提交与运行 （跳过）

Flink Graph 转换位置

cluster client 和 runtime这边进行对应的网络交互。

Flink 四种 Graph 转换

第⼀层: Program -> StreamGraph

第⼆层：StreamGraph -> JobGraph

第三层：JobGraph -> ExecutionGraph

第四层：Execution -> 物理执⾏计划，最终物理执行图会和task manager 进行交互执行任务

Program -> StreamGraph

StreamGraph 组成

StreamGraph -> JobGraph

把能合并在一起的节点合并在一起，生成一个节点。会进行一个重构和优化，并额外添加作业执行的信息。

JobGraph 组成

JobGraph->ExecutionGraph

并行度。

ExecutionGraph 组成

Task 调度和执行（跳过）

ExecutionGraph-> 物理执⾏计划

ExecutionGraph 调度器

ExecutionGraph 调度器分类

• DefaultScheduler

  • 默认调度器
  • 外部调度 ExecutionGraph

• LegacyScheduler

  • 基于 ExecutionGraph 内部调度

统一实现了 SchedulerNG的接口。

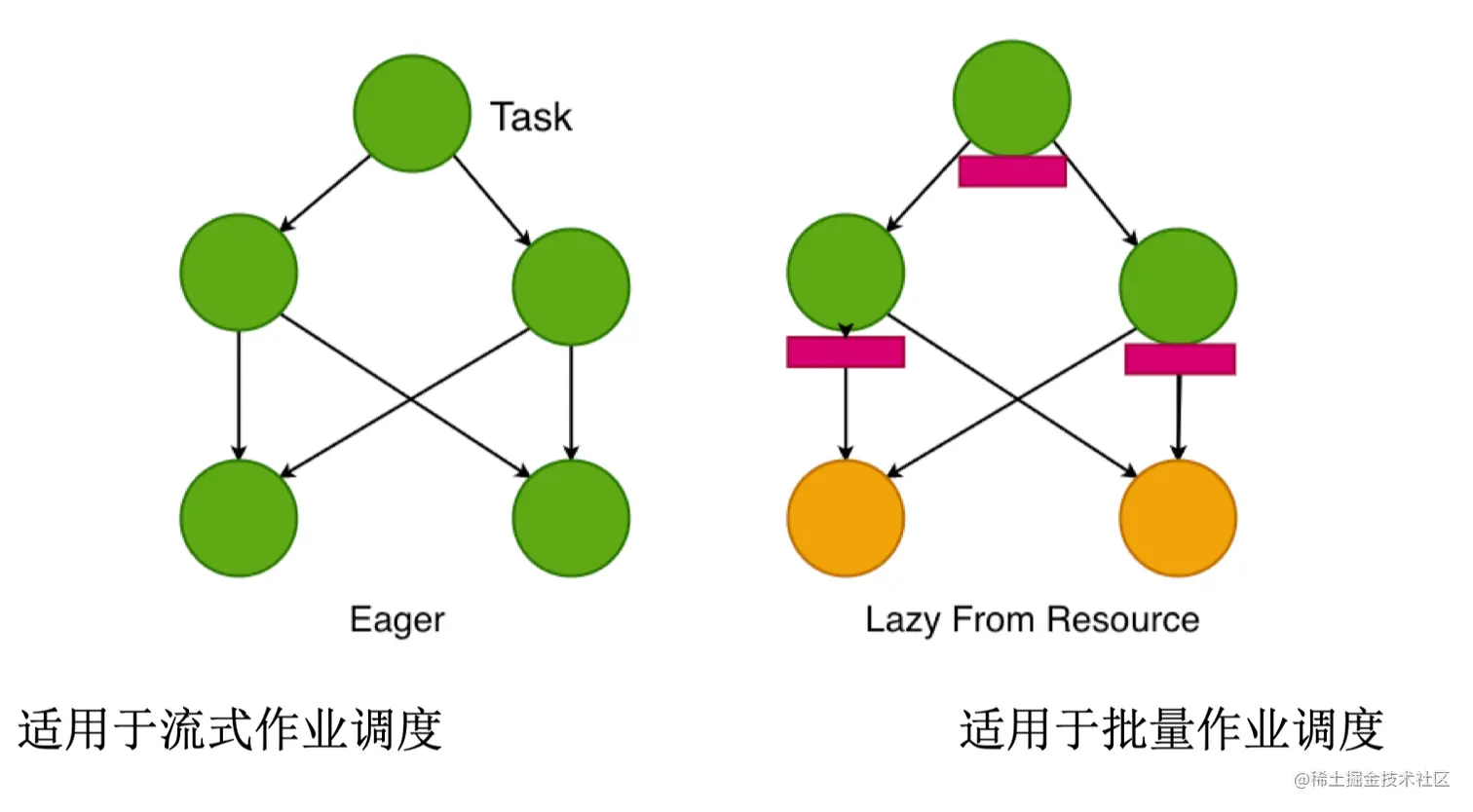

Task 调度策略

Eager：所有的资源一次性启动。

Lazy From Resource：block 形式，下游等待上游处理完毕后，才去启动对应的资源。

Task 设计和实现

StreamTask 触发与执行

AbstractInvokable 抽象类。

Task 运行状态

Task 重启策略与容错（跳过）

Task Failover 情况

• 单个 Task 执行失败
• TaskManager 出错退出
• 支持多种恢复策略

Task 容错恢复

• Task Restart 策略：

  • Fixed Delay Restart Strategy 如果任务失败，固定时延后重启
  • Failure Rate Restart Strategy 根据容错率进行重启
  • No Restart Strategy 如果出现错误，不重启

• Failover Strategies：

  • Restart all
  •   一个task失败，重启所有task。HA 模式下从 Checkpoint 中恢复 状态数据。
  •
  • Restart pipelined region
  •   一个task失败，仅仅重启相关联task。

  • • Blocking 数据落盘，可直接读取。

    • 仅重启 Pipeline 关联的 Task

    • 两种错误类型：

      • 作业自身执行失败
      • 作业读取上游数据失败
      •

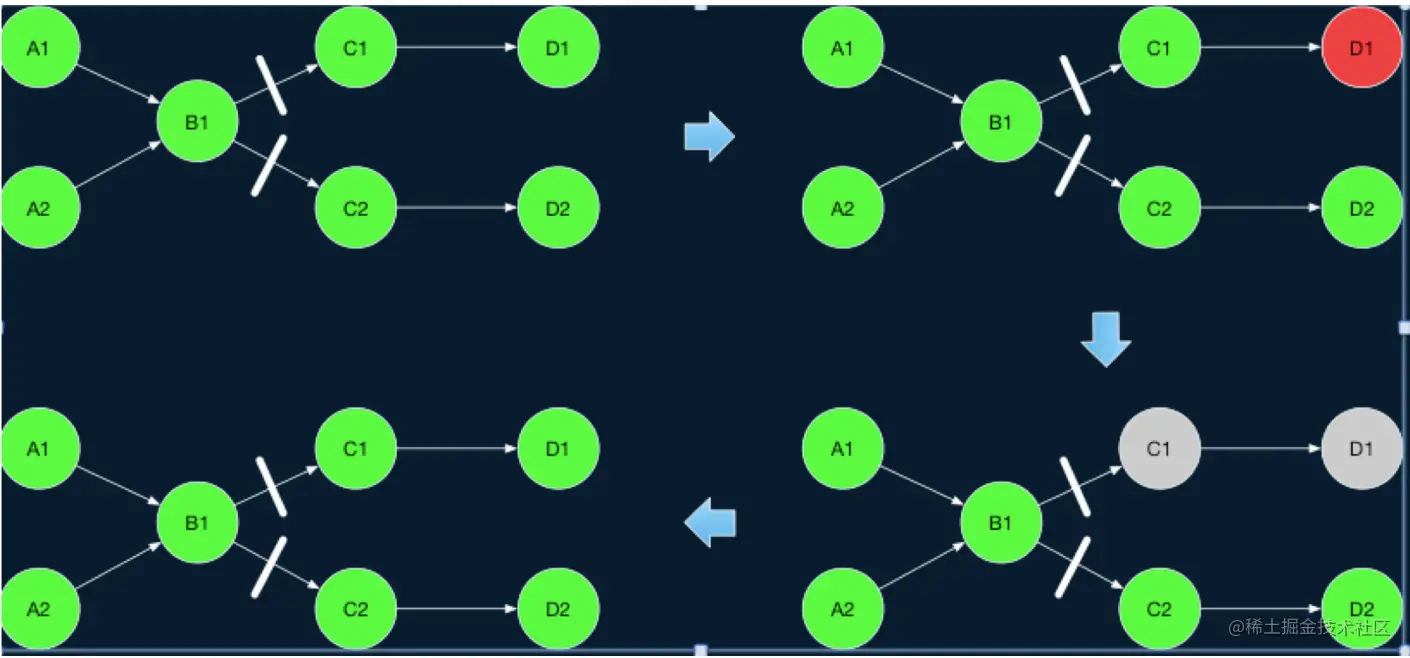

Pipelined Region Failover Strategy

需要重启的 Region 的判断逻辑如下：

• 出错 Task 所在 Region 需要重启。
• 如果要重启的 Region 需要消费的数据有部分无法访问（丢失或损坏），产出该部分数据的 Region 也需要重启。
• 需要重启的 Region 的下游 Region 也需要重启。这是出于保障数据一致性的考虑，因 为一些非确定性的计算或者分发会导致同一个 Result Partition 每次产生时包含的数据都不相同。

（重点）Flink 内存管理

JVM 内存管理带来的问题

• Java 对象存储密度低： 一个只包含 boolean 属性的对象占用了16个字节内存：对象头占了8个， boolean 属性占了1个，对齐填充占了7个。而实际上只需要一个 bit（1/8字节）就够了。
• Full GC 会极大地影响性能 ，尤其是为了处理更大数据而开了很大内存空间的 JVM 来说，GC 会达到秒 级甚至分钟级。
• OOM 问题影响稳定性 ：OutOfMemoryError 是分布式计算框架经常会遇到的问题，当 JVM 中所有对象大小超过分配给 JVM 的内存大小时，就会发生 OutOfMemoryError 错误，导致 JVM 崩溃，分布式 框架的健壮性和性能都会受到影响。

Flink有一套自己的内存管理，从而脱离了jvm内存管理带来的问题。

Flink 内存模型

对于容器部署来说，更注重进程内存。

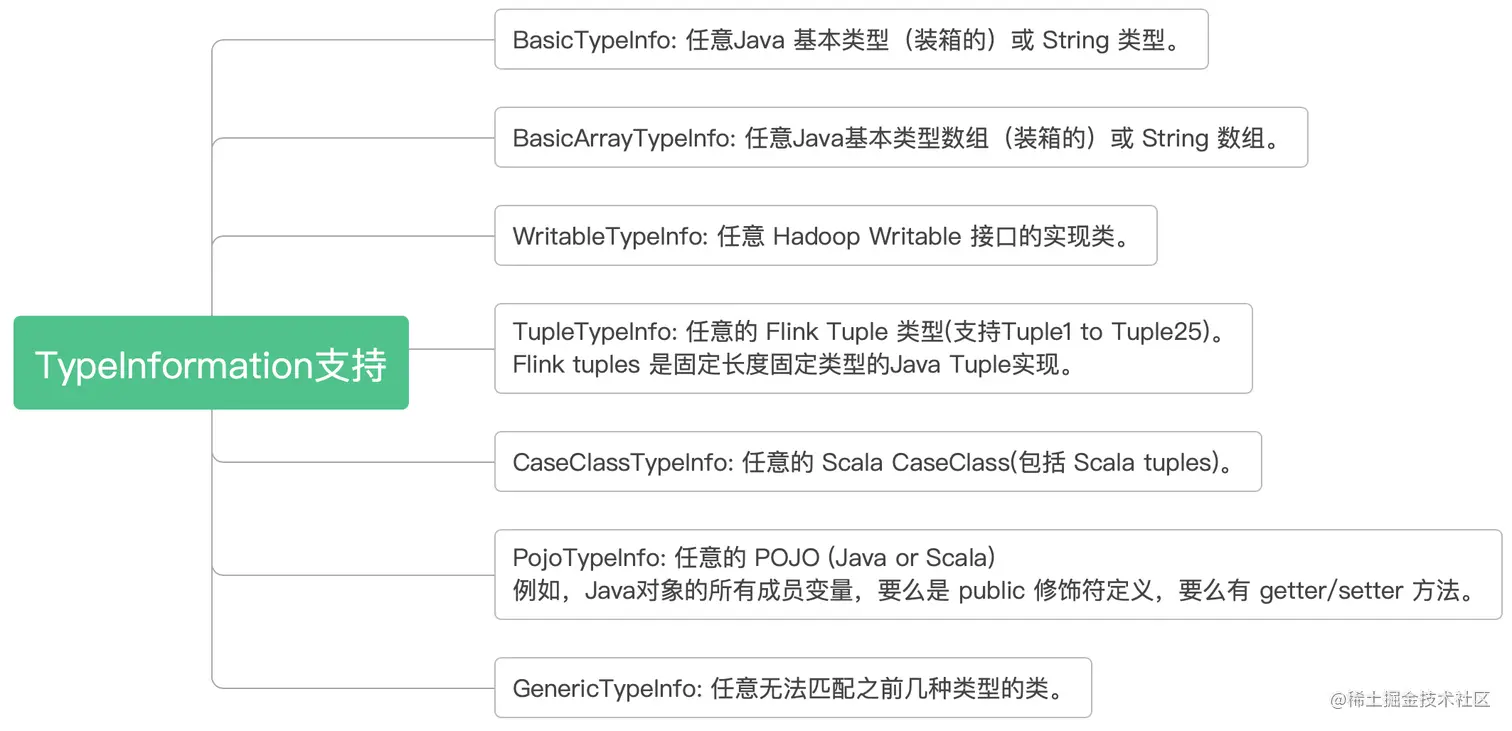

TypeInformation 支持

提供数据序列化和反序列化的能力。

对象 序列化 实例

MemorySegment 内存块

• 节约内存空间： 启动超大内存（上百GB）的JVM需要很长时间，GC停留时间也会很长（分钟级）。使用堆外内存的话，可以极大地减小堆内存（只需要分配Remaining Heap那一块），使得 TaskManager 扩展到上百GB内存不是问题。
• 高效的 IO 操作： 堆外内存在写磁盘或网络传输时是 zero-copy，而堆内存的话，至少需要 copy 一次。
• 故障恢复：堆外内存是进程间共享的。也就是说，即使JVM进程崩溃也不会丢失数据。这可以用来做故障恢复（Flink暂时没有利用起这个，不过未来很可能会去做）。
• Flink用通过ByteBuffer.allocateDirect(numBytes)来申请堆外内存（hybridMemorySegment），用 sun.misc.Unsafe 来操作堆外内存 (heapMemorySegment)。

Flink SQL 监控与性能优化

反压监控与原理

TCP 自带反压的局限性

subtask 4 buffer pool 里面的空间耗尽，出现堵塞。

flink 5.0 之前是基于tcp自带的天然反压的能力，tcp管道可以感知堵塞。

但是这样的问题是，tcp是多路复用的，一旦有一个算子出现堵塞（比如subtask 4），其他算子也无法继续接受数据了。

而且这种反压机制是被动的，不能提前预知，不灵活。

基于 Credit 反压机制

credit是下游的节点向上游节点发送的指标，也叫信用值。credit值越大，说明下游处理数据的能力越强。上游会根据credit值调整发送。

1. 在接收端，每个 Channel 在初始阶段会被分配固定数量的 Exclusive Buffer，这些 Buffer 会被用于存储接受到的数据，交给 Operator 使用后再次被释放。Channel 接收端空闲的 Buffer 数量称为 Credit，Credit 会被定时同步给发送端被后者用于决定发送多少个 Buffer 的数据。在流量较大时，Channel 的 Exclusive Buffer 可能会被写满，此时 Flink 会向 Buffer Pool 申请剩余的 Floating Buffer。这些 Floating Buffer 属于备用 Buffer，哪个 Channel 需要就去哪里。

2. 在发送端，一个 Subtask 所有的 Channel 会共享同一个 Buffer Pool，这边就没有区分 Exclusive Buffer 和 Floating Buffer。发送端也会同步backlog的信息给下游。所以信息的同步是双向的。

反压采样

分析具体原因及处理

zhuanlan.zhihu.com/p/92743373

在实践中，很多情况下的反压是由于数据倾斜造成的，这点我们可以通过 Web UI 各个 SubTask 的 Records Sent 和 Record Received 来确认，另外 Checkpoint detail 里不同 SubTask 的 State size 也是一个分析数据倾斜的有用指标。

此外，最常见的问题可能是用户代码的执行效率问题（频繁被阻塞或者性能问题）。最有用的办法就是对 TaskManager 进行 CPU profile，从中我们可以分析到 Task Thread 是否跑满一个 CPU 核：如果是的话要分析 CPU 主要花费在哪些函数里面，比如我们生产环境中就偶尔遇到卡在 Regex 的用户函数（ReDoS）；如果不是的话要看 Task Thread 阻塞在哪里，可能是用户函数本身有些同步的调用，可能是 checkpoint 或者 GC 等系统活动导致的暂时系统暂停。

当然，性能分析的结果也可能是正常的，只是作业申请的资源不足而导致了反压，这就通常要求拓展并行度。值得一提的，在未来的版本 Flink 将会直接在 WebUI 提供 JVM 的 CPU 火焰图，这将大大简化性能瓶颈的分析。

另外 TaskManager 的内存以及 GC 问题也可能会导致反压，包括 TaskManager JVM 各区内存不合理导致的频繁 Full GC 甚至失联。推荐可以通过给 TaskManager 启用 G1 垃圾回收器来优化 GC，并加上 -XX:+PrintGCDetails 来打印 GC 日志的方式来观察 GC 的问题。

Flink 内存配置与调优

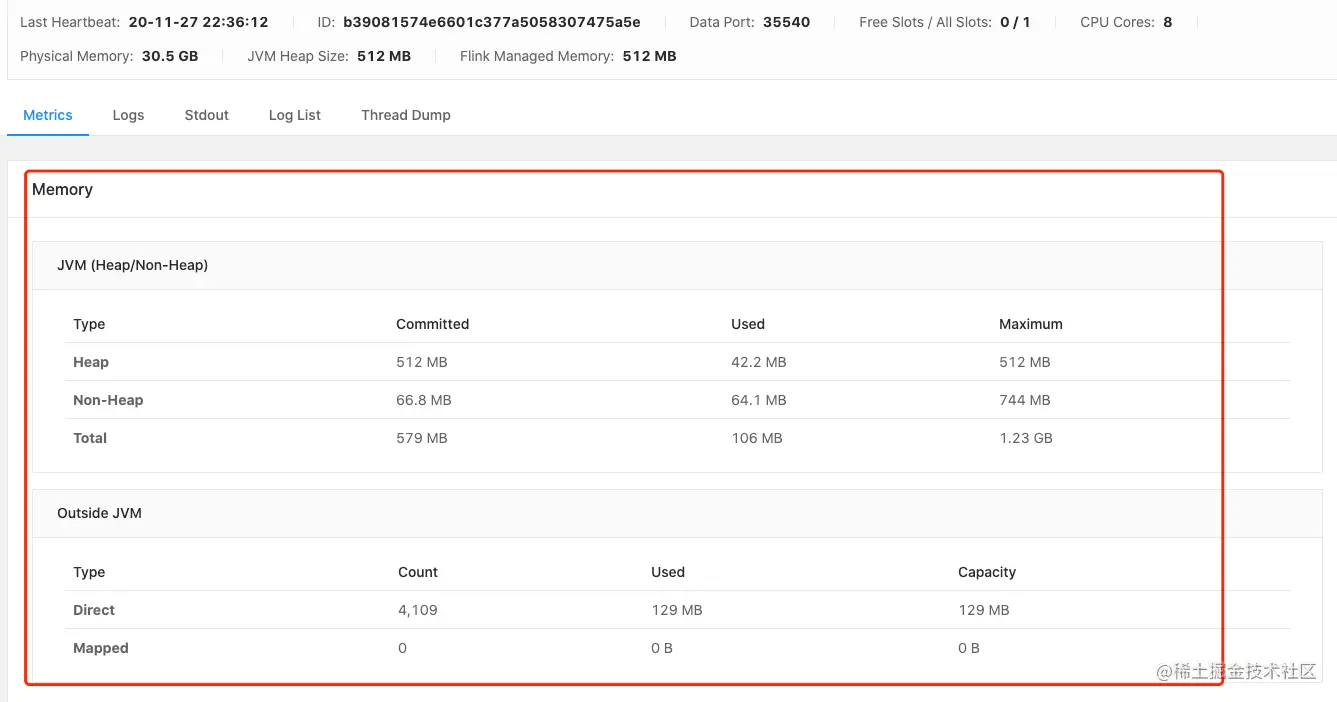

TaskManager 内存指标监控

JVM

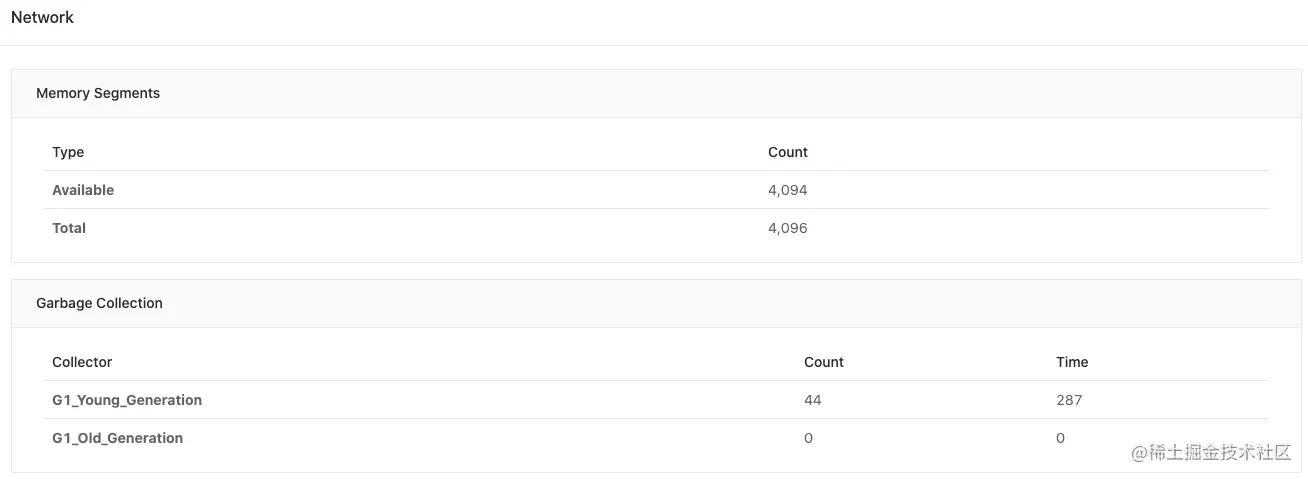

Network

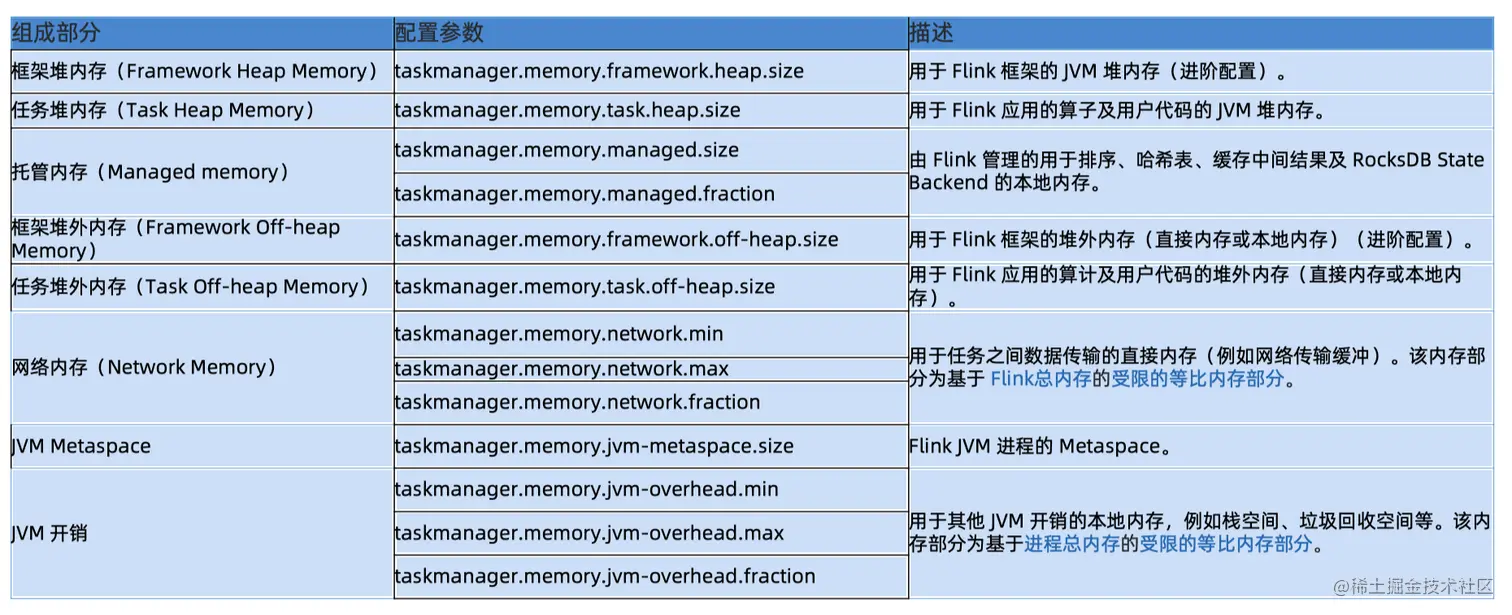

TaskManager 内存模型

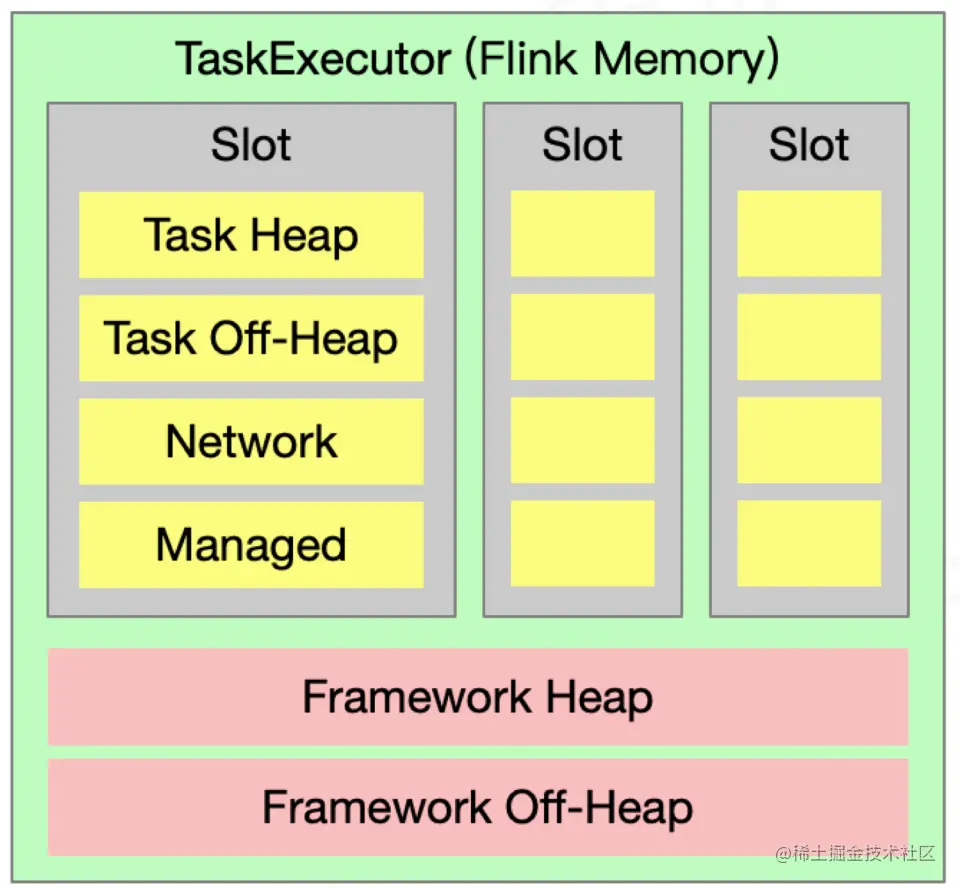

Framework vs Task Memory

• 区别：是否计入 Slot 资源。

  • 如果计入slot资源，就是task memory。

• 总用量受限：

  • -Xmx （堆内内存）= Framework Heap + Task Heap
  • -XX:MaxDirectMemorySize （堆外内存）= Framewok Off-Heap + Task OffHeap

• 无隔离

  • 续社区会实现动态资源隔离（flip-56）

Heap VS Off-Heap Memory

• Heap

  • 堆内存，Java 对象数据
  • HeapStateBackend

• Off-Heap

  • Direct

    • DirectByteBuffer

      • ByteBuffer.allocateDirect()

    • MappedBytebuffer

      • FileChannel.map()

  • Native

    • JNI，C/C++，Python

  • flink里面不区分 Direct 和 Native，统一叫做off heap

Network Memory

• Direct Memory

• 主要用于网络数据传输

• 特点：

  • TaskManager 的各个 Slot 之间 没有隔离
  • 根据作业的拓扑确定 Network Memory
  • 主要决定于 Buffer数量

Managed Memory

• Native Memory 类型

• 主要用于

  • RocksDBStateBackend
  • Batch Operator

• 特点：

  • 同一 TaskExecutor 的各个 Slot 之间严格隔离
  • 多点少点都能跑，与性能挂钩

• RocksDB 内存限制

  • state.backend.rocksdb.memory.managed(default:true)
  • 设定RocksDB使用内存为Managed Memory 大小
  • 目的：防止容器内存超限
  • Standalone 可关闭限制

JVM ****Metaspace & Overhead

• JVM Metaspace

  • 存放 JVM 加载类的元数据
  • 加载的类越多需要的内存空间越大

• JVM Overhead

  • Native Memory

  • 用于其他 JVM 内存开销

    • Code Cache
    • Thread Stack

内存模型

Flink SQL 实践（跳过）

Dynamic Table -> Stream 转换

• Append-only 流： 仅通过 INSERT 操作修改的动态表可以通过输出插入的行转换为流

• Retract 流： retract 流包含两种类型的 message： add messages 和 retract

• Upsert 流: upsert 流包含两种类型的 message： upsert messages 和delete messages。会根据具体的key，需要动态表有唯一主键。与retract流区别是用单个message进行编码，因此效率会更高。
