《点和线的乐章》是 beauty of pixel 原创的艺术作品。本教程将会涉及到坐标系和坐标点的介绍，弧度，三角函数，p5.js 颜色的介绍和使用，p5.js 画板的旋转等内容。

具体效果参见视频 b站视频

作品分析

仔细观察上面的作品实例图，我们可以发现有如下特点

  1. 是由直线和点组成
  2. 点的位置在直线的端点上
  3. 直线的长度是在有规律地变化
  4. 直线在不停地旋转，最终形成叠加的运动效果

实现原理

  1. 以画板中心为圆心
  2. 让画板以一定的角速度旋转
  3. 让一个点 A 围绕该圆心做圆周运动，即围绕着圆心运动
  4. 在该点 A 运动的同时，以该点为圆心，画出另一个围绕该点做圆周运动的点 B
  5. 连接点 B 前一次的位置和点 B 本次的位置形成一条线段

下面我们一起来实现吧

开始第一步

我们先在画板的中心画一个小圆形，当作圆心

这几行代码主要是 p5.js 内置的函数和变量的使用，其中一些我们在10 PRINT 生成艺术，基于 p5.js 的实现教程里已经见到过

  1. setup 和 draw 都属于 p5.js 的生命周期函数，其中 setup 只会执行一次，而 draw 则相当于渲染循环，会一遍又一遍地运行。
  2. createCanvas 是一个 p5.js 的内置函数，用来创建一个特定尺寸的画板。
  3. background 是一个设置背景颜色的内置函数，当我们调用了 background 后，画板之前的内容就会被清空掉。
  4. windowWidth 和 windowHeight 是我们这次新使用的 p5.js 属性，代表了画板所在页面的宽度和高度。
  5. colorMode 是一个设置颜色模式的内置函数，我们将本画板的颜色模式设置为 HSB，每个颜色分量的值设置为 100。默认情况下，p5.js 的颜色模式是 RGB 模式，每个颜色的分量值是 255。具体可以参见此篇关于颜色的介绍。

还有一行代码是我们需要重点认识的，那就是 translate(width / 2, height / 2)。

translate 平移坐标系

我们基于 translate(width / 2, height / 2) 实现了平移坐标系，将坐标系的原点平移到了画板的中心，那什么是坐标系、原点和中心点呢？我们来具体了解一下。

笛卡尔坐标系

当我们在进行创意编程时，经常需要处理坐标。例如，我们可能会以某个点为起点画线段，或者在画布的中心画一个圆形。这个点就是表示物体所在的位置，也就是它的坐标。坐标系是表示物体位置的一种方式，其中我们最常使用的是笛卡尔坐标系和极坐标系。这一节我们重点介绍笛卡尔坐标系。

笛卡尔坐标系是一种二维坐标系，由两条直线组成，水平的线称为横轴，也叫 X 轴，垂直的线称为纵轴，也叫 Y 轴，它们交汇的点是原点，其坐标标记为 (0, 0)。

X 轴向左右两个方向水平延伸，而 Y 轴向上下两个方向垂直延伸。

在笛卡尔坐标系中，每个点都有一对坐标 (x, y) 来确定其位置，其中 x 表示点在横轴上的位置，y 表示点在纵轴上的位置。

如下图所示，我们在坐标系上的 (5, 5) 的位置，画了一个圆形。

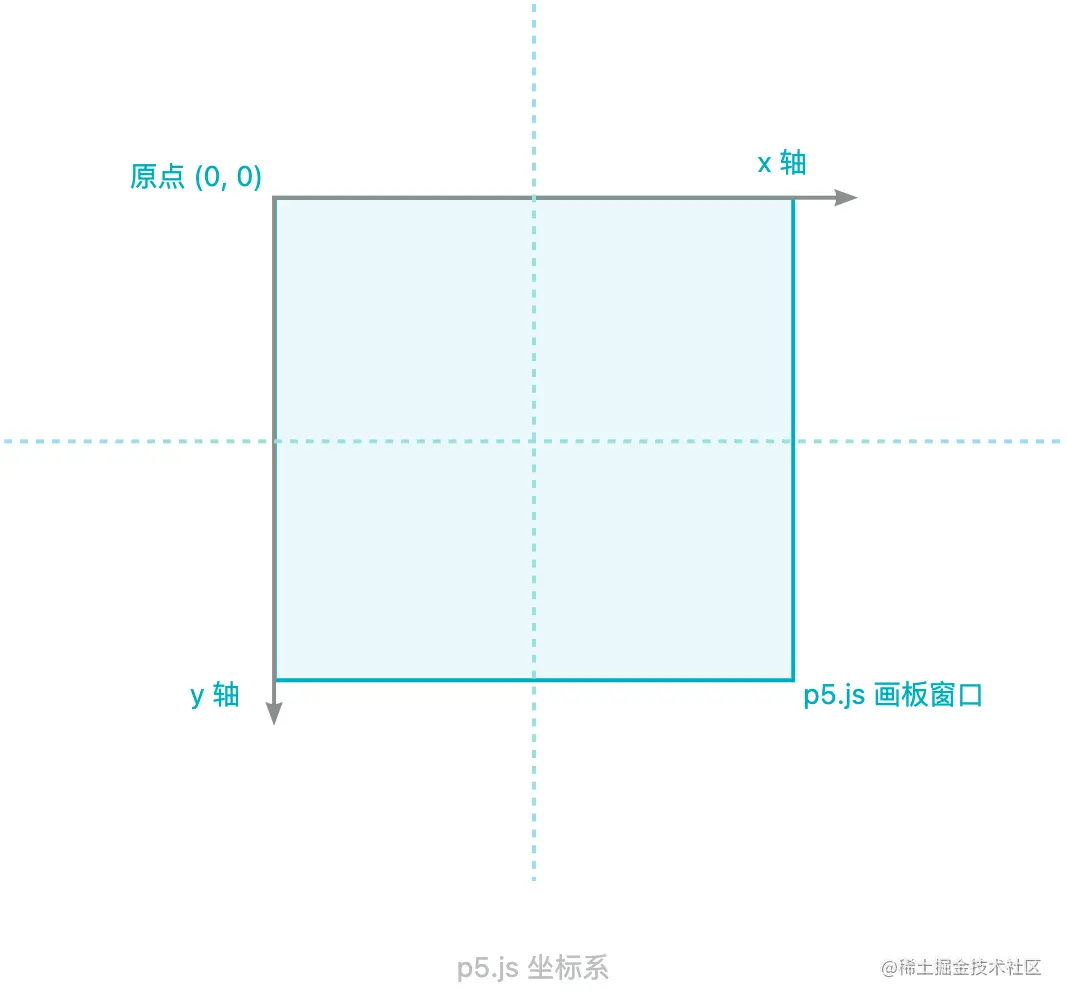

p5.js 坐标系

需要注意的是，在 p5.js 中，我们使用的坐标系是笛卡尔坐标系的一种变体，坐标系的原点在左上角， x 轴从原点向右延展，y 轴 从原点向下延展。


备注：p5.js 底层是基于浏览器的 canvas 元素来进行绘图的操作，这个翻转的坐标系其实是 canvas 使用的坐标系。关于更多 canvas 的介绍，可以参阅 mdn 的相关文章。

了解完了坐标系和坐标相关的信息，我们再看看这个平移的代码

// 将坐标系原点平移到画板的中心
translate(width / 2, height / 2)

translate(x, y) 是 p5.js 提供的平移画板的函数，它的作用是将画板的原点移动特定的水平偏移量和垂直偏移量。

注意，x, y 是移动的偏移量，而不是移动到点 (x, y) 的位置

width 和 height 是 p5.js 提供的内置变量。width 表示画板的宽度，height 表示画板的高度，那么 width / 2 和 height / 2 就是宽度的一半和高度的一半，正好表示了画板的中心位置。

下图是画板移动到中心点后的示意图。


我们通过代码来认识一下平移的过程。

上述示例代码中，我们先在点 (20, 20) 的位置绘制了一个 20 像素的圆，然后将画板平移到中心位置，再在距离中心 (20, 20) 点的位置绘制了一个 20 像素的圆。再次，我们将画板的原点向下和向右平移了 20 像素，然后再在距离新原点 (20, 20) 的位置又绘制了一个 20 像素的圆。

画出点 A，让它围绕圆心做圆周运动

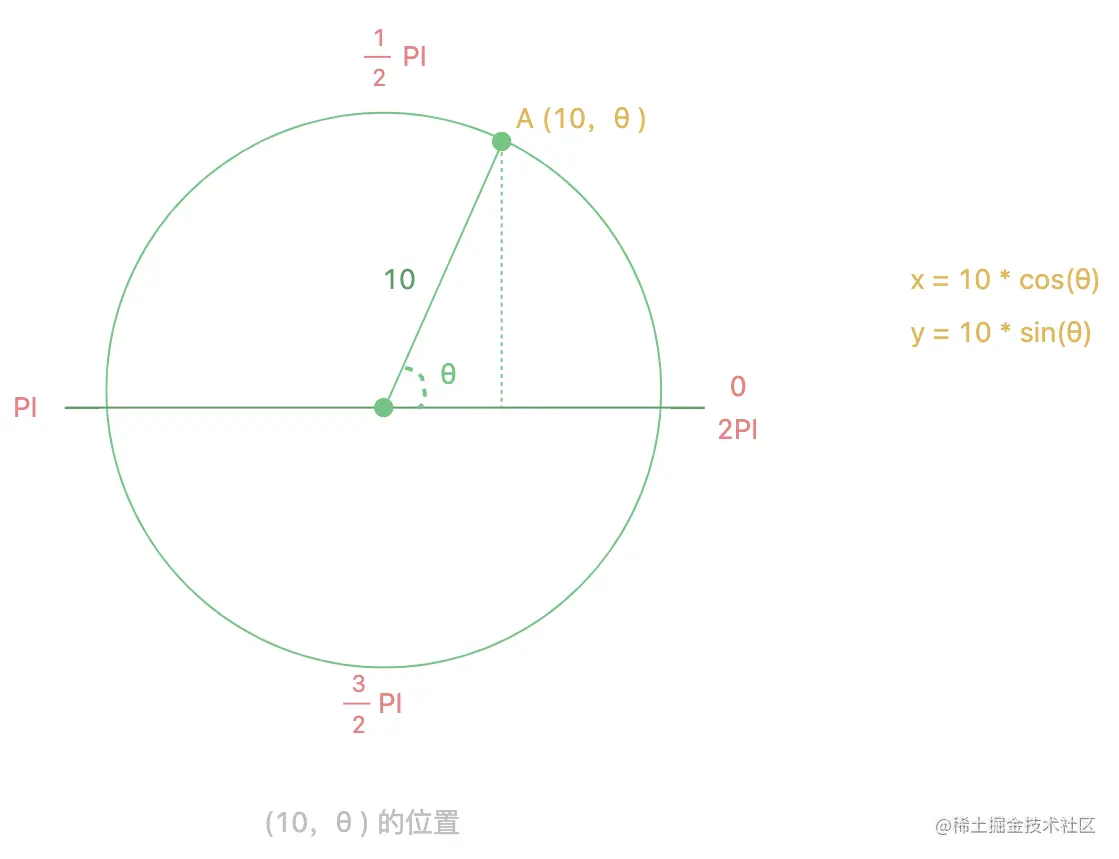

如何让一个点，绕着另一个点做圆周运动，这是一个数学问题。我们看看如下的示例图。


我们要让点 A 绕着半径为 10 的圆心做圆周运动，那么就需要将点 A 的坐标计算出来。点 A 绕着圆心做圆周运动，变化的其实是点 A 和圆心形成的直线与 X 轴的夹角 θ。

根据任意时刻形成的夹角 θ，我们可以通过勾股定理来计算出点 A 的横坐标 X 和 纵坐标 Y 的值。

勾股定理的计算公式如下：

x=rcos⁡θx = r \cos \theta
y=rsin⁡θy = r \sin \theta

我们可以得出任意夹角 θ 对应的点 A 坐标代码如下


// 圆半径
const radius = 10

// θ 对应的 X 坐标
const x = radius \* cos(theta)

// θ 对应的 Y 坐标
const y = radius \* sin(theta)

解决了点 A 坐标的问题，接下来就是让点 A 运动起来了，我们只需要让 θ 角不停地从 0 增加即可。代码如下：

上面的代码中，我们定义了一个变量 theta，它代表了当前的夹角值，在每帧的渲染函数 draw 中，我们让 theta 每次增加 0.5，即夹角以 0.5 的变化量依次递增，这样就可以实现圆周运动。

计算并画出点 B

A 点围绕圆心做圆周运动，而 B 点围绕 A 点做圆周运动。同理我们可以计算出点 B 的横坐标 X 和 纵坐标 Y 的值。

需要注意的是，B 点是围绕 A 做圆周运动，所以 B 坐标在计算时，需要加上 A 坐标的 X、Y 值。

连线，点和线的乐章

从上一步的结果看，我们已经离目标很接近了，就差一一条线了，这一步我们来加上这一条线。

我们连线的规则是连接 B 的前一次坐标点和这一次坐标点，形成一条直线。

我们将夹角的改变量做成了可配置，你可以尝试拖动下看看效果。

下面是具体的代码和运行效果。

更进一步

本次教程，我们基于基础的点和线，实现了一个华丽的乐章。不经意间我们修改了某个参数，出来了便是另外一个与众不同的结果，生成艺术和创意编程最大的乐趣或许就在这里，遇见未知的美好。

接下来，你可以做更多的尝试，比如下面一些可能的点：

  1. 我们实现的连线是 B 的前一次坐标和本次坐标连接，当然也可以简单一点，直接连接 A 点和 B 点形成一条直线，你可以修改一下上面的代码试试。
  2. 我们目前是绘制了一个点 B，你可以尝试把直线的另一个点也绘制出来看看。
  3. 尝试改变一下点的大小呢？
