UML图
UML的基础知识，属于整合他人的小文章了，记录下自己回头看。如有纰漏，请多指教。
具体类、抽象、接口和包
具体类

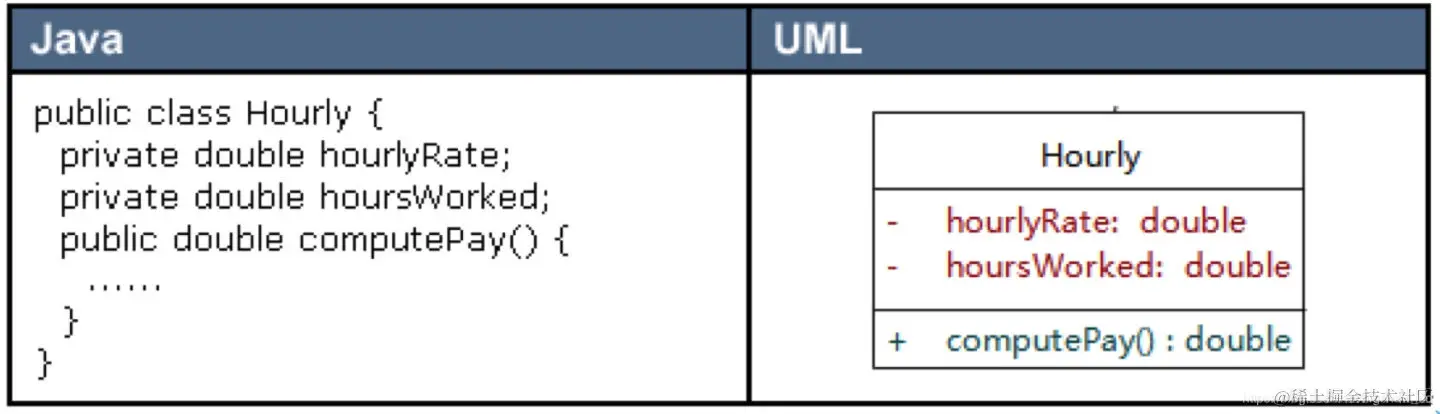

第一层是类名字。第二层是类的成员变量；第三层是类的方法。
- “+”表示
public； - “-”表示
private； - “#”表示
protected； - 不带符号表示
default。
抽象类

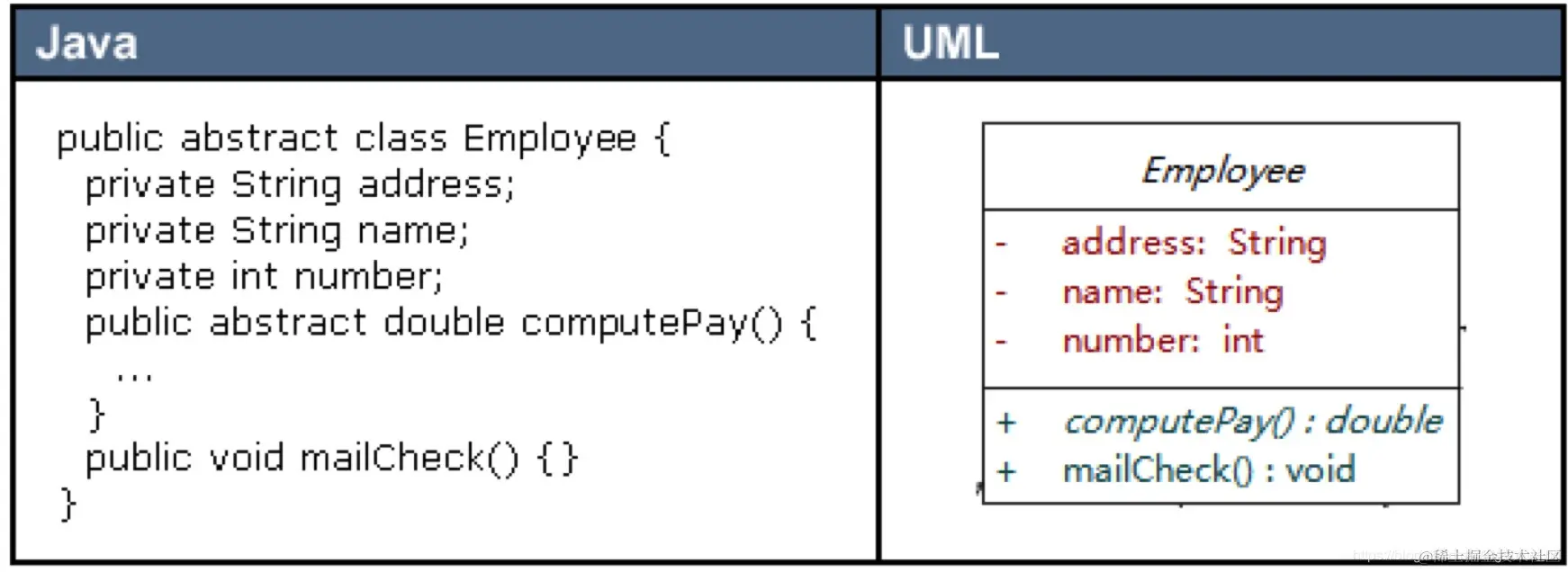

抽象类的类名以及抽象方法的名字都用斜体字表示。
接口

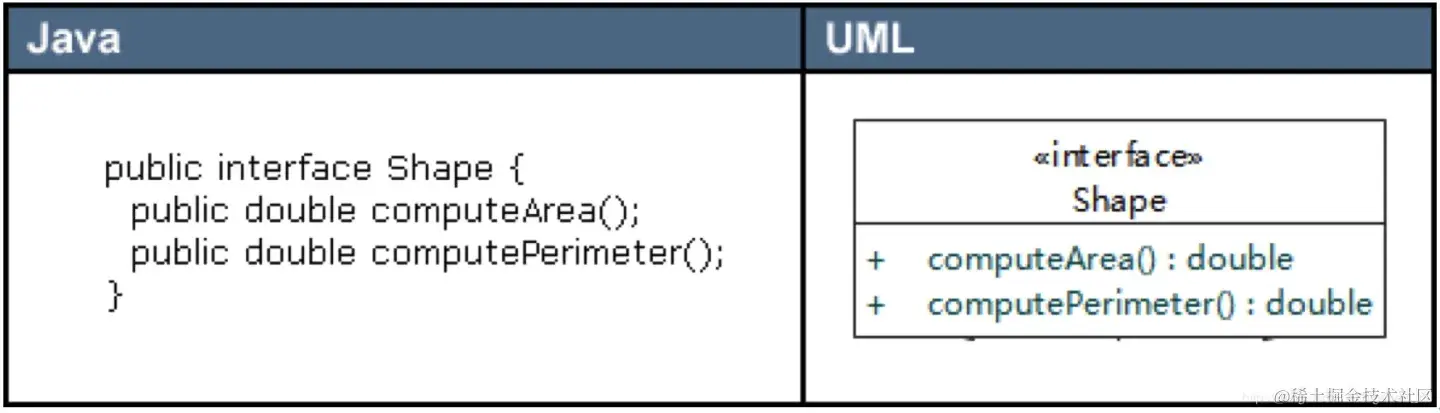

带一个<<interface>>

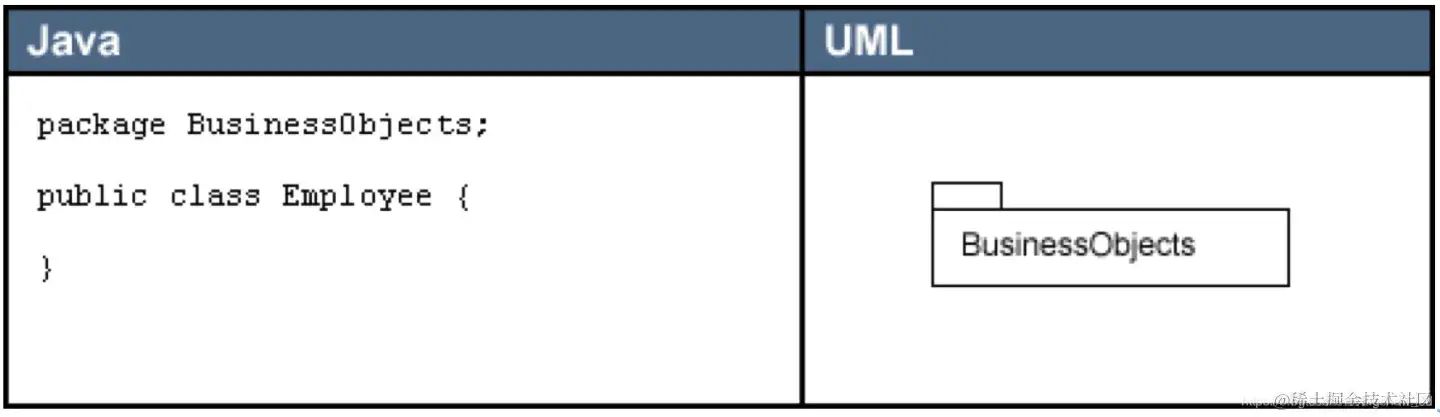

包
各种关系
实现关系

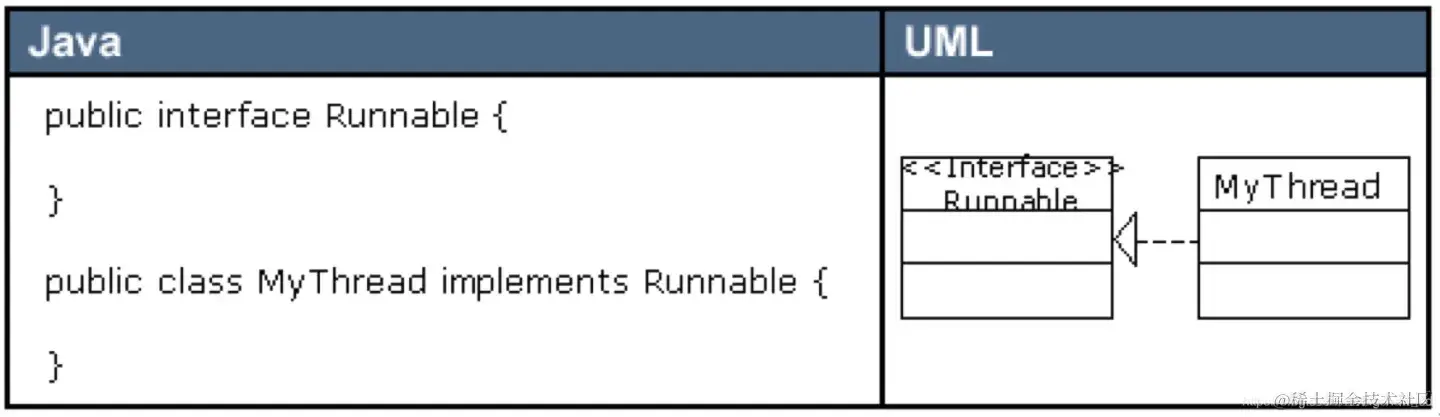

类实现接口，类与接口之间的关系。虚线+空心箭头
泛化关系
对象之间的继承关系，**子类指向父类。**实线+空心箭头
关联关系
一个对象知道另一个对象的属性和方法，即一个对象包含另一个对象的引用。包含对象指向被包含对象。实线+箭头，双向关联就不用加箭头。
通过放置多重性（multipicity）表达式在关联线的末端来表示。多重性表达式可以是一个数字、一段范围或者是它们的组合。多重性允许的表达式示例如下：
- 数字：精确的数量
*或者0..*：表示0到多个0..1：表示0或者1个，在Java中经常用一个空引用来实现1..*：表示1到多个
关联关系又分为依赖关联、聚合关联和组合关联三种类型。
依赖关系

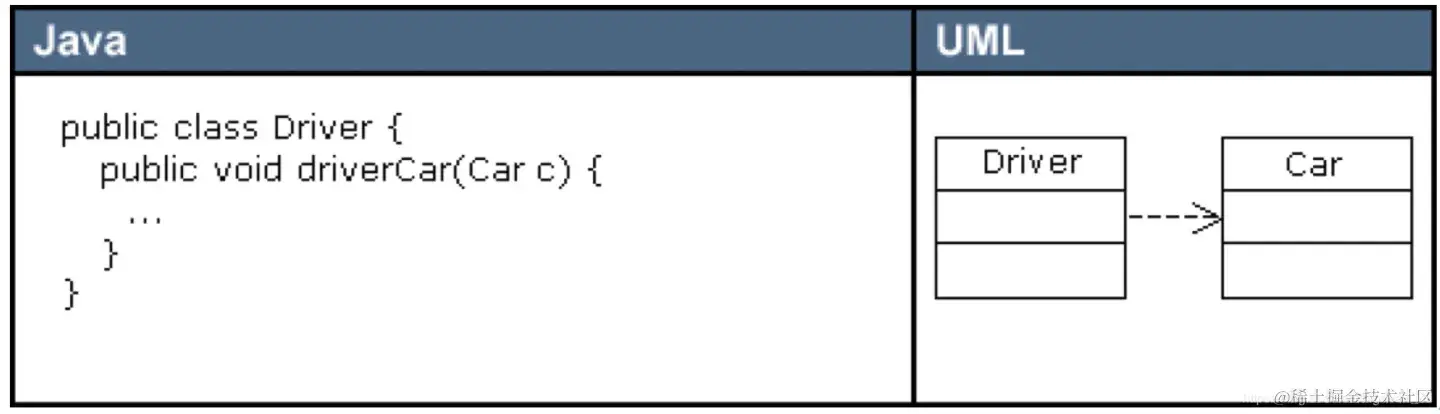

use 的关系，对象A用到了对象B，比如类A的方法的形参是类B，这就是use。虚线+箭头
聚合关系

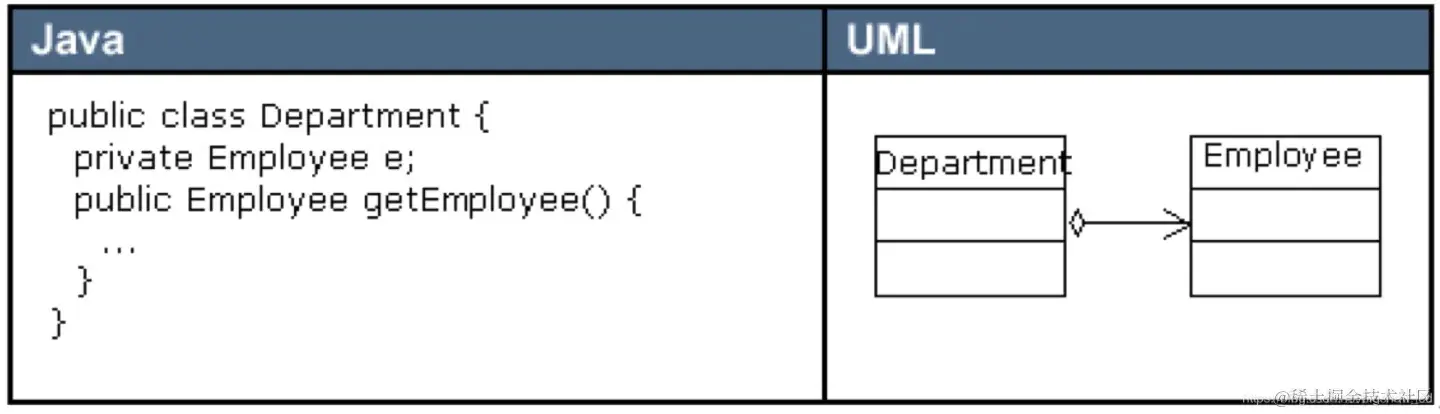

has的关系，体现整体和部分的拥有关系。聚合关系是可分离的，即去掉某些部分，整体依然成立。空心菱形+箭头，整体指向部分
组合关系

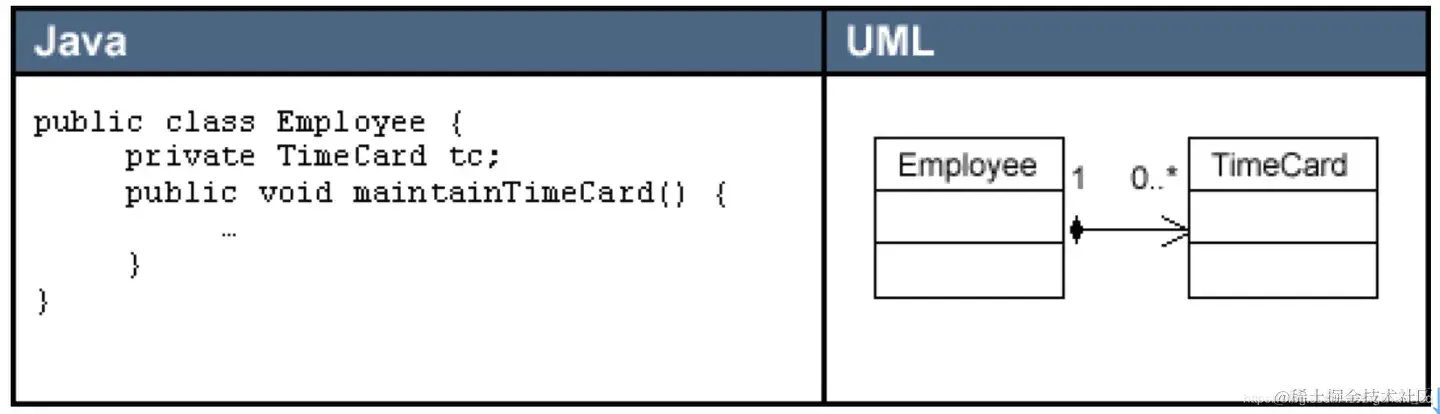

contains的关系，体现整体和部分的包含关系。组合关系不可分离，即这些部分组成了整体，少一个的话，整体不成立。实心菱形+箭头。
