STM32F030C8T6最小系统板和流水灯。
嵌入式课的课程设计，要做个流水灯，我就顺便画个最小系统板，开源出来了，各位大佬指点指点，有哪里需要优化改进的。
那个WS2812的RGB灯用错引脚了，所以没法用PWM来控制，画的时候没考虑到，要用到可以自己换一下IO脚。
画了个 MSP430F149的最小系统板 开源出来了：blog.zeruns.tech/archives/71…

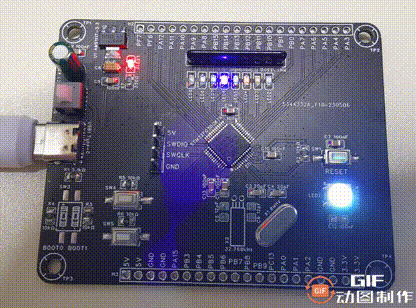

效果图
资源下载
例程下载地址：url.zeruns.tech/5hTOd 提取码：ame9
PCB制板文件（Gerber）下载：pan.baidu.com/s/1KVE2wBR3… 提取码：hyk4
CubeMX配置图
元件购买地址
- STM32F030C8T6：s.click.taobao.com/Hquc1Hu
- AMS1117-3.3：s.click.taobao.com/4TfJgGu
- ST-Link v2：s.click.taobao.com/e1Ac1Hu
- 0805电阻样品本：s.click.taobao.com/oWjIgGu
- 0805电容样品本：s.click.taobao.com/r9ea1Hu

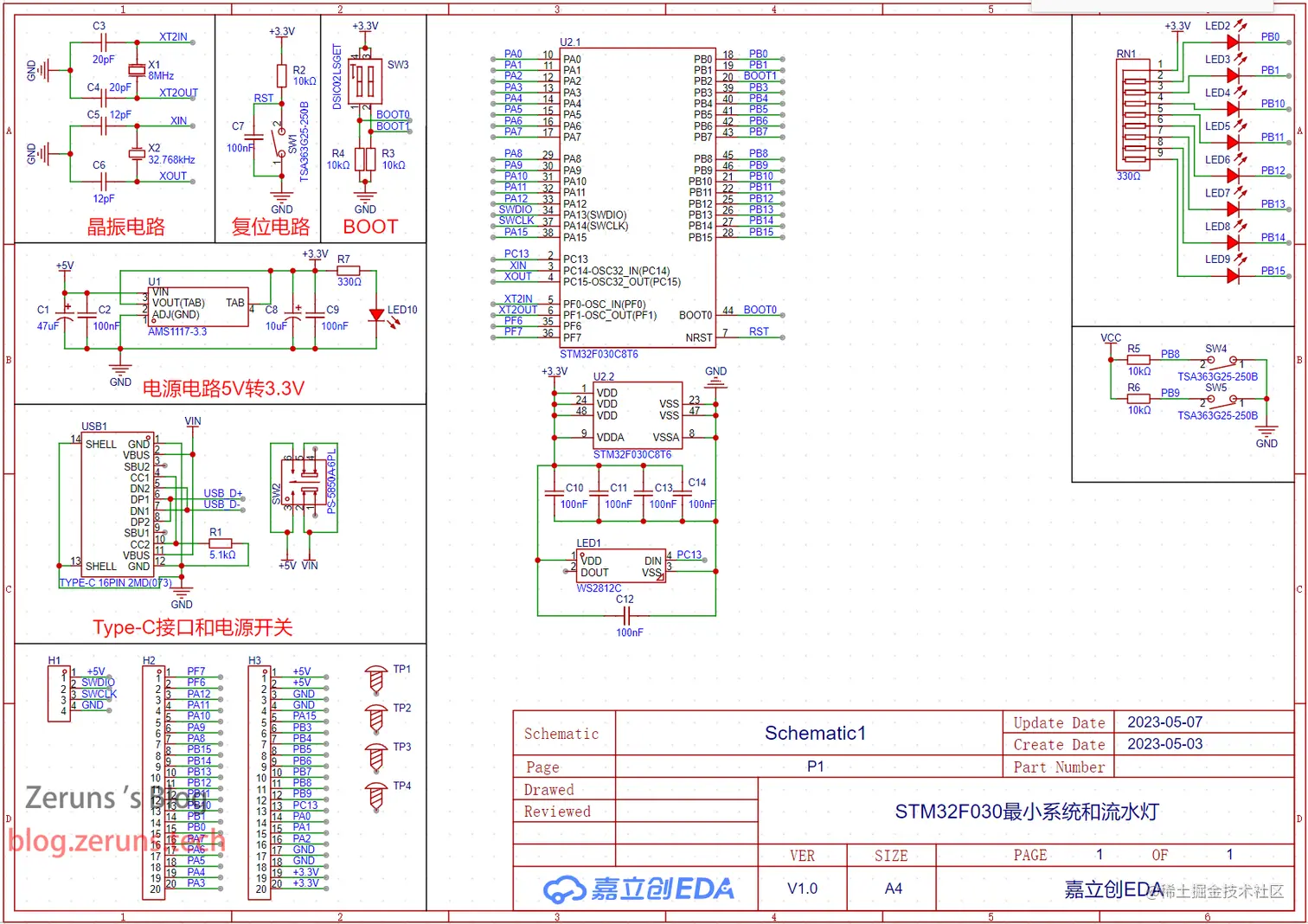

原理图

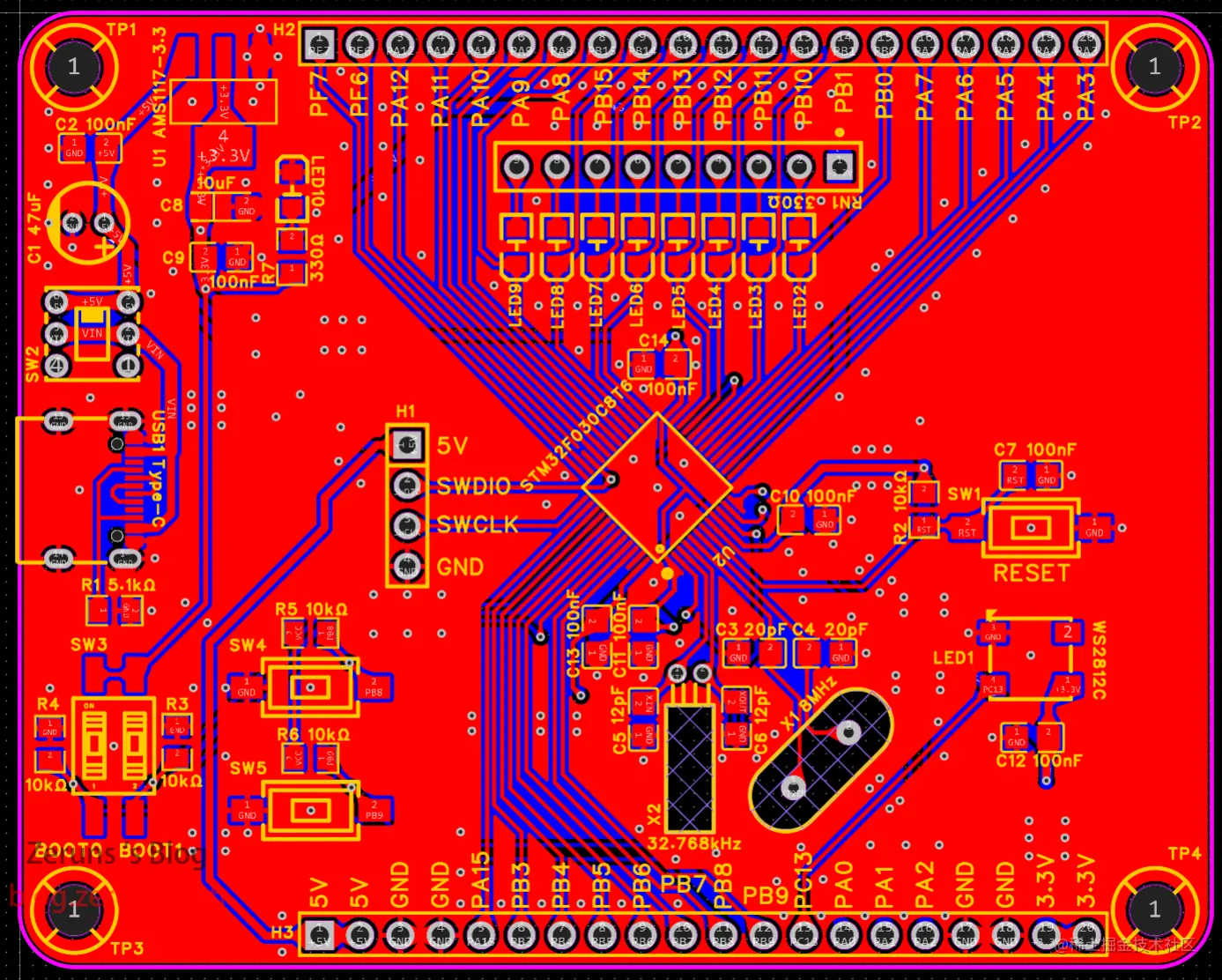

PCB
