经典JavaScript原型继承关系图。看起来很复杂，当内存图一出手，就知有没有了。怎么画原型内存图？可以先看看《JavaScript面向对象-ES5实现继承》一文。

一、手写原型继承关系图

首先明确几个点（重点）：

• 函数对象和原型对象都是对象，是对象就会有__proto__属性。
• 构造函数对象会有prototype属性。
• 原型对象会有constructor属性。

开始咯：

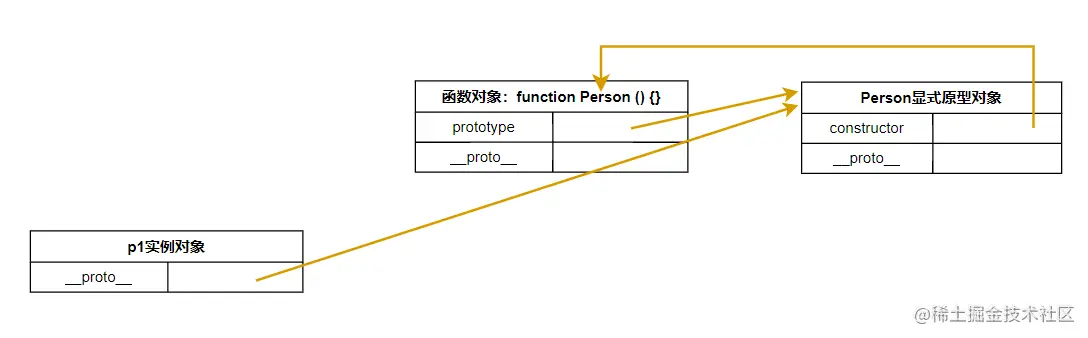

1. 通过构造函数Person创建对象（黄色线条）

function Person () {}
var p1 = new Person()

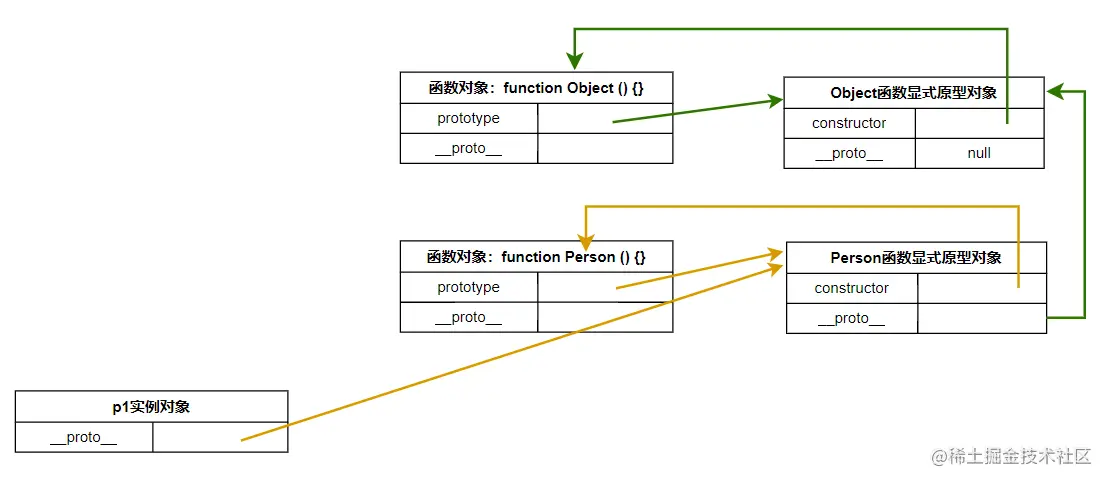

2. Person函数对象原型的隐式原型（绿色线条）

• 因为函数对象也是对象，是由new Object()创建出来的。所以Person函数原型对象的隐式原型指向构造函数Object的显式原型。
• Object函数也有对应的显式原型。

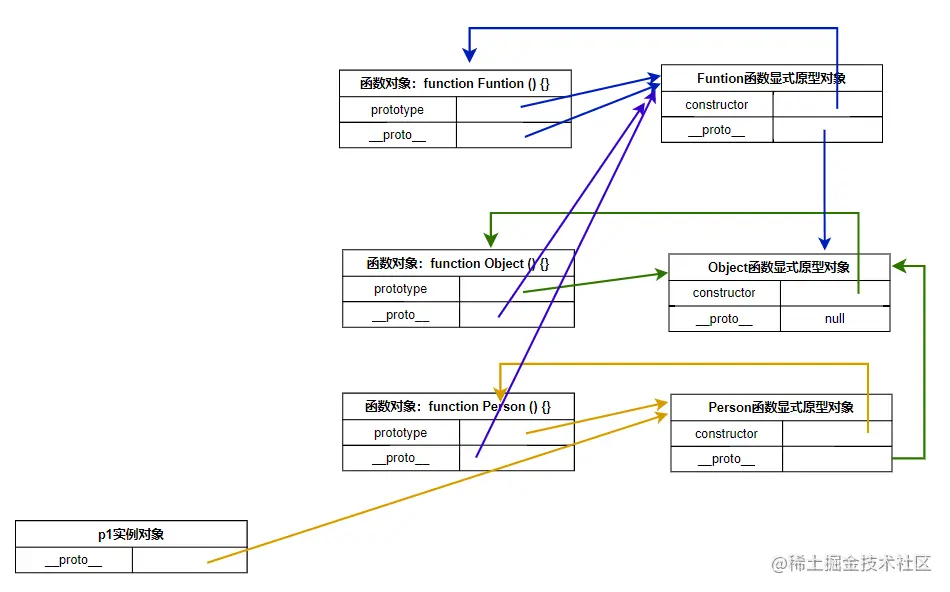

3. Person构造函数的隐式原型（蓝色线条）

• 构造函数Person是由new Function()创建出来的，所以Person函数对象的隐式原型指向构造函数Function的显式原型。
• Function函数原型对象由new Object()创建，所以它的隐式原型指向Object函数原型对象。
• 构造函数Object也是由new Function()创建出来的，所以Object函数对象的隐式原型指向构造函数Function的显式原型。
• 构造函数Function也是由new Function()创建出来的，所以Function函数对象的隐式原型指向构造函数Function的显式原型。

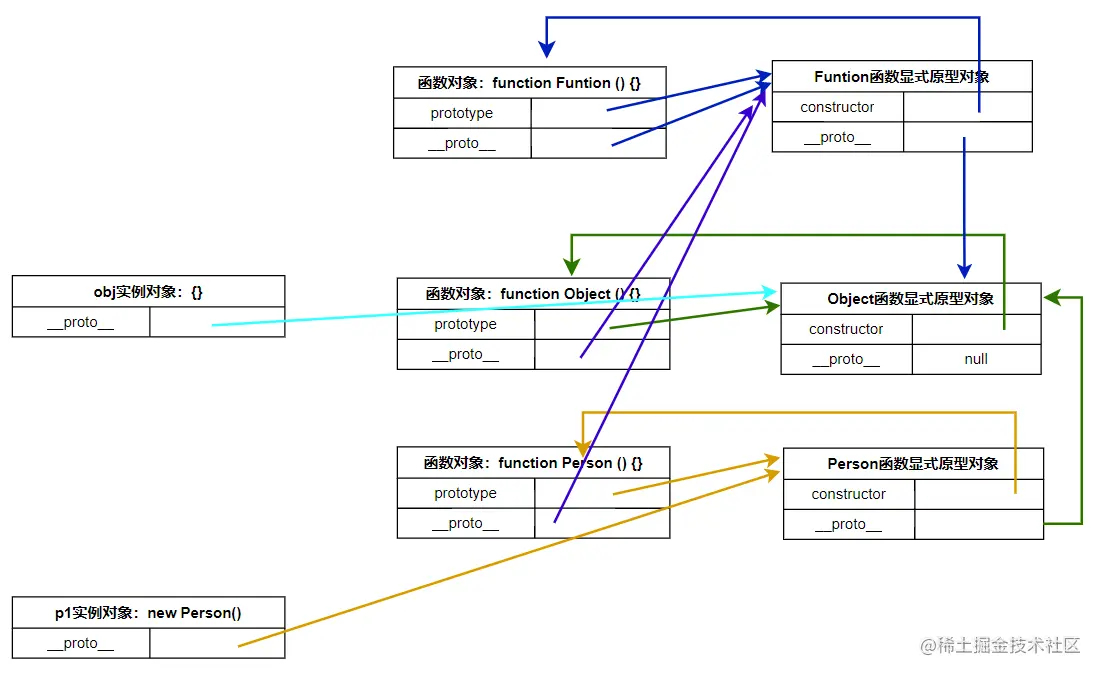

4. 构造obj实例对象（荧光蓝色线条）

var obj = {}

• obj对象由new Object()创建，所以obj对象的隐式原型指向Object函数原型对象。

5. 总结

• p1是Person的实例对象。
• obj是Object的实例对象。
• Function/Object/Person都是Function的实例对象。
• 原型对象默认创建时（如果不改动），隐式原型都是指向Object的显式原型。Object的隐式原型指向null。
  • 推导结论：Object是Person/Function的父类。

注：Object是Function的父类，而Function又是Object的构造函数。
