半导体二极管

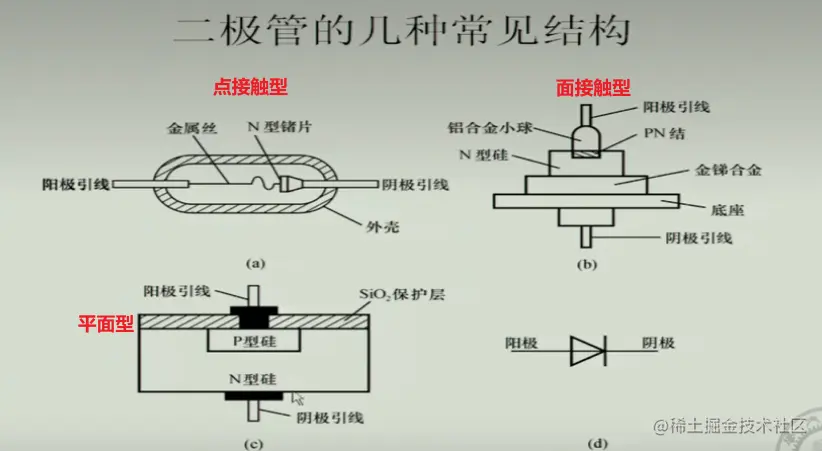

常见结构

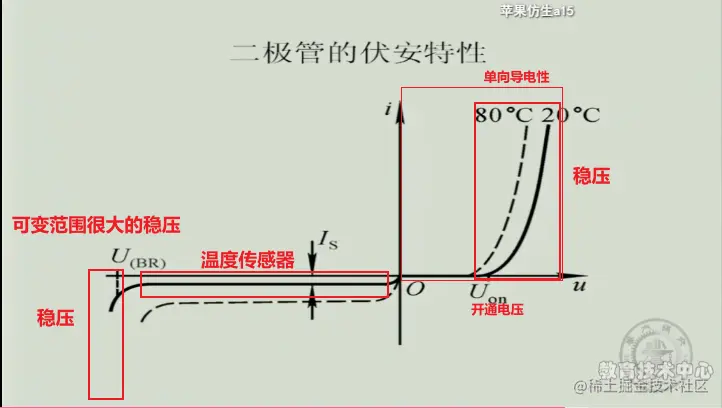

伏安特性

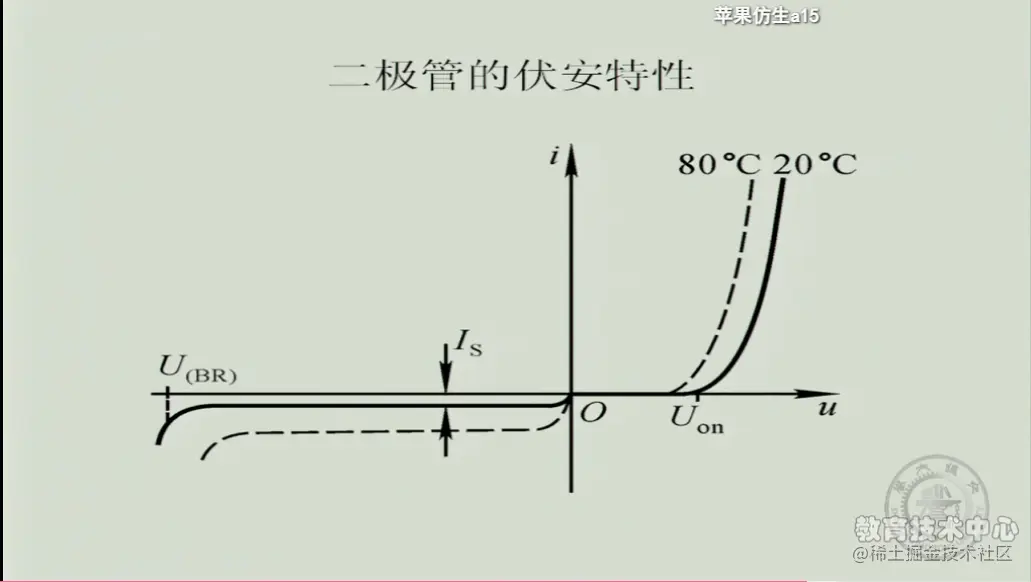

伏安特性

PN结和二极管的区别：

1. 二极管P区和N区各有一个体电阻（电流比PN结小）
2. 在外加反向电压时二极管外壳会产生泄露电流（反向电流大一些）

温度的影响

1. 温度升高，特性曲线正向向左移，反向向下移

2. 室温

   升高1℃ 正向压降2-2.5mv

   升高10℃ 反向电流增大一倍

实际应用：

二极管的主要参数

一、I_F（最大整流电流）

二极管长期工作时通过正向平均电流的最大值

要注意此电流所在同一线路的电流和功率要在范围内

二、U_R（最高反向工作电压）

U_BR反向击穿电压

要留一个预度U_R是U_BR的50%,保证一定可过载能力

三、I_R（未击穿时的反向电流）

I_R越小反向截止特性越好

反向电流不完全为0，会有轻微的电流

四、f_M（交流信号频率）

• Q：电容器所带的电荷量。
• U：电容器两端的电压。 电容计算公式：一个电容器如果带1库伦的电量时两级之间的电势差是1伏特，则该电容器的电容是1法。

• S：表示两电极板之间的正对面积
• d: 表示两电极板之间的距离
• k: 静电力常量
• C: 电容
• ε：极板间介质的介电常数，与电介质的性质有关。

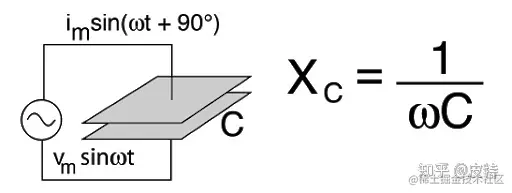

电容的电阻——容抗

相关资料：

电容基础1——储能和滤波 - 知乎 (zhihu.com)

电容基础3——阻抗和容抗 - 知乎 (zhihu.com)

也可写做: $X_c = \frac{1}{2\pi fC}$

Xc表示容抗，f表示电路中的交流信号频率，C表示电容器的电容大小。容抗的单位为欧姆（Ω）

当交流信号频率增大到一定程度，容抗可忽略不计，则二极管相当于直接导通。 需要通过限制交流信号频率来限制二极管的单向导电性。

二极管的等效电路

一、等效电路

• 外特性等效：电压和电流的输出关系近似等效
• 物理模型等效：根据二极管等线性元件的物理原理进行等效

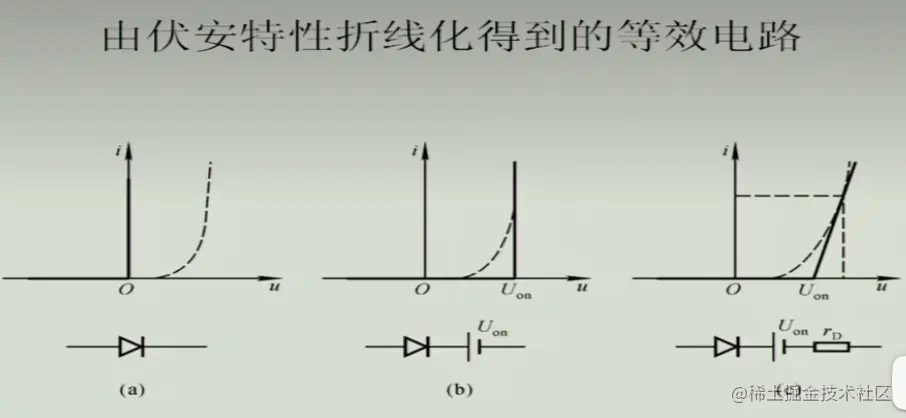

伏安特性折线化

b当中可以几乎忽略电压的误差，多数使用b模型
