大家好，我是春哥，一名拥有10多年Linux后端研发经验的BAT互联网老兵。

在之前一篇文章《长短连接的区别这么答，让面试官眼前一亮！》中春哥挖了一个坑，今天来填坑了。春哥将通过ICMP协议来实现ping的功能。

1.ICMP协议

我们先来回顾一下ICMP协议。

网际控制报文协议（Internet Control Message Protocol，简称ICMP）用于网络差错的报告和网络信息的查询。虽然它是位于IP协议之上的高层协议，但由于它能使网络层及时感知网络的异常，并能对网络中的主机和通讯路由进行探索，因此ICMP协议通常也被归为网络层的协议。

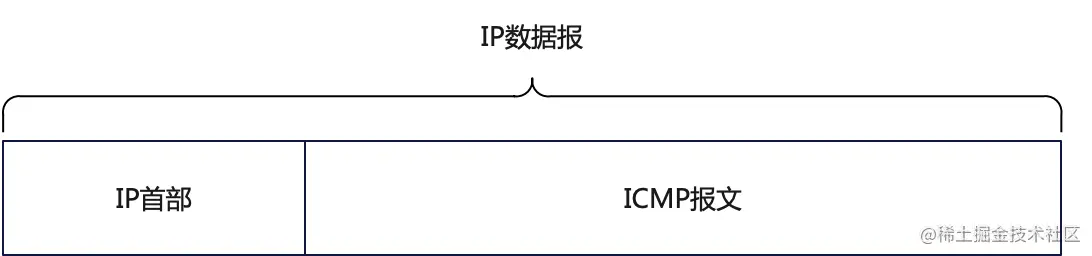

由于ICMP协议是位于IP协议之上，因此ICMP报文是封装在IP数据报内部的，如图1-1所示。

图1-1 封装在IP数据报中的ICMP报文

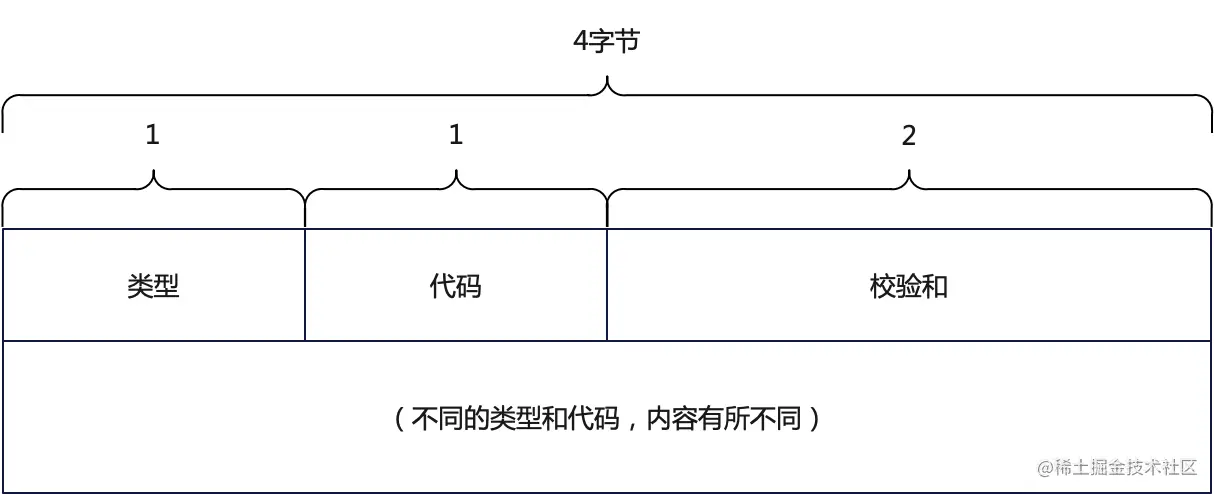

ICMP报文的格式如图1-2所示。所有的ICMP报文的前4个字节包含着相同的3个字段：1个字节的类型字段、1个字节的代码字段和2个字节的校验和字段。除去前4个字节，ICMP报文的其余内容会因类型和代码的不同而有所不同。

图1-2 ICMP报文格式

常见ICMP报文

ICMP报文可分为查询报文和差错报文两类，常见的ICMP报文如下表1-1所示。

表1-1 ICMP常见报文

类型值ICMP报文类型
3目的不可达（差错报文）
4源点抑制（差错报文）
5路由重定向（差错报文）
11超时（差错报文）
12参数错误（差错报文）
9路由信息通告（查询报文）
10路由信息请求（查询报文）
8/0回显请求/应答（查询报文）
13/14时间戳请求/应答（查询报文）
17/18地址掩码请求/应答（查询报文）

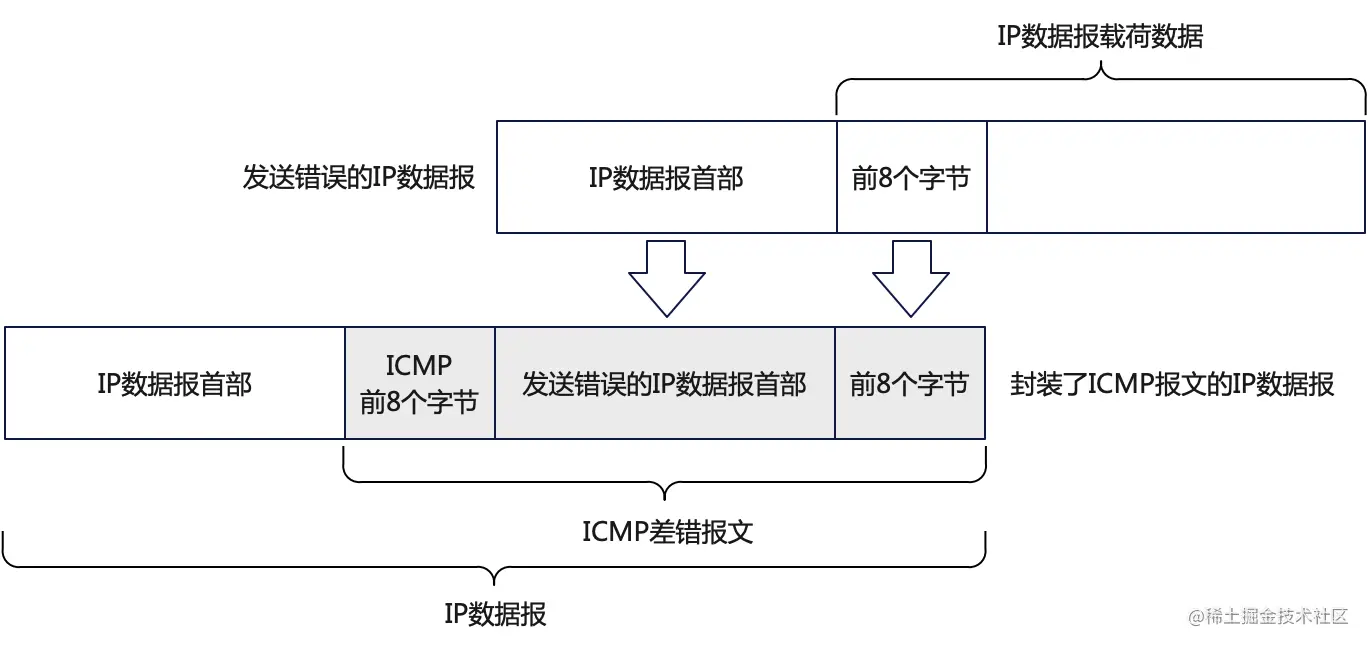

ICMP差错报文能够让网络层及时感知到IP数据报无法交付（目的不可达）、IP数据报被丢弃（源点抑制）、IP路由改变（路由重定向）、IP数据报发送超时（超时）以及IP数据报不合法（参数错误）等异常情况。ICMP差错报文的格式是统一的，具体格式如图1-3所示。它包含出错的IP数据报的首部和IP数据报载荷数据部分的前8个字节。接收到ICMP差错报文的系统可以根据IP数据报首部确定出错的上层协议（是TCP还是UDP），并根据IP数据报载荷数据部分的前8个字节确定系统上关联的用户进程（该部分包含TCP或UDP的源端口）。

图1-3 ICMP差错报文

为了防止ICMP差错报文产生广播风暴，以下几种情况不会产生ICMP差错报文。

  • 对ICMP差错报文不再产生ICMP差错报文。
  • 如果源地址为"0.0.0.0"、环回地址、多播地址或广播地址，则IP数据报不会产生ICMP差错报文。
  • 如果目的地址为多播或广播地址，则IP数据报不会产生ICMP差错报文。
  • 如果带有分片标识的IP数据报不是第一个分片，则不会产生ICMP差错报文。

ICMP查询报文使网络层具备以下能力：主机探测（回显请求/应答）、路由更新与查询（路由信息通告/路由信息请求）、时间查询（时间戳请求/应答）以及IP地址掩码查询（地址掩码请求/应答）。

2.实现ping

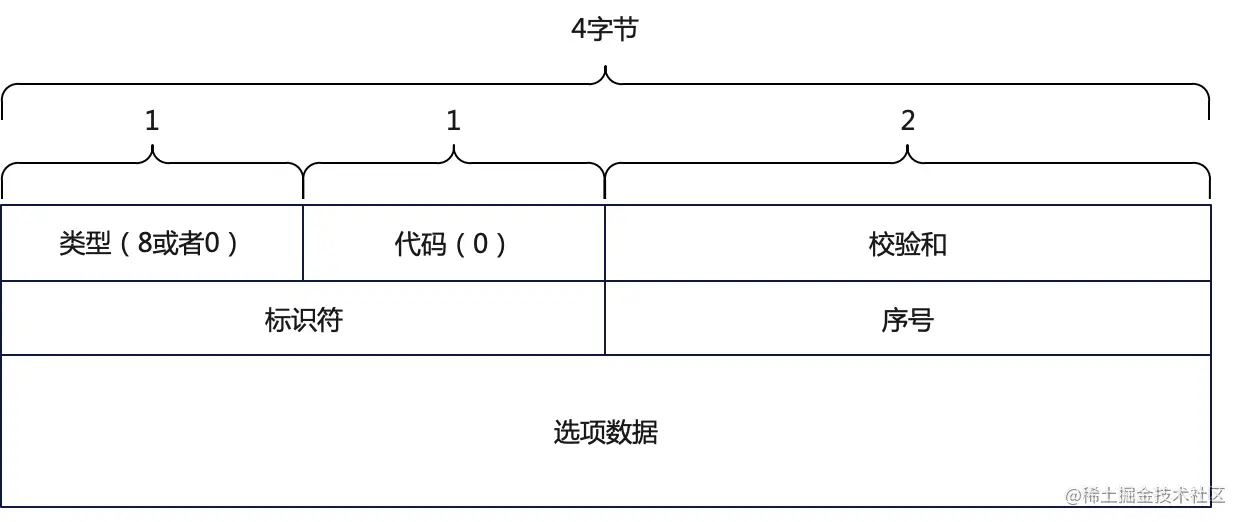

我们平时用于探测主机是否在线的ping程序，就是通过ICMP协议的回显请求/应答来实现的。ping程序为客户端，被ping的主机为服务端，现在的主机都在内核中直接支持ping服务，接下来让我们自己来实现一个简单的ping程序，在编码之前先看一下ICMP回显请求/应答的报文格式，报文格式如图2-1所示。

图2-1 ICMP回显请求/应答的报文格式

ping客户端程序的逻辑是每隔1秒发送一个ICMP回显请求报文，在接收到ICMP回显应答报文时，将在终端打印应答报文信息。退出时，在终端打印ICMP回显请求与应答的汇总统计信息。

由于ICMP回显应答报文中会原封不动地返回ICMP回显请求报文中的标识符、序号和选项数据，因此在ICMP回显请求报文中，标识符字段使用客户端进程ID填写，用于判断接收到的ICMP回显应答是否为之前发送的ICMP回显请求的应答；序号字段从1开始，每发送一个回显请求报文累加1，用于统计发送ICMP回显请求的个数；至于选项数据则填写一个4字节大小的当前系统时间，用于计算ICMP数据报的RTT（Round Trip Time）大小。

简单ping工具的实现代码在myping.cpp文件中，内容如下。


#include <arpa/inet.h>

#include <assert.h>

#include <errno.h>

#include <netdb.h>

#include <netinet/in.h>

#include <signal.h>

#include <stdint.h>

#include <stdio.h>

#include <string.h>

#include <sys/socket.h>

#include <sys/time.h>

#include <sys/types.h>

#include <unistd.h>

#include <iostream>

#include <numeric>

#include <vector>

using namespace std;


typedef void (*signalHanler)(int signo);


const int16_t ICMP_ECHO_TYPE_REQ{8};

const int16_t ICMP_ECHO_TYPE_RESP{0};

const int16_t ICMP_ECHO_CODE{0};

const size_t IP_PROTO_MAX_SIZE{1500};

const size_t ICMP_ECHO_PKT_SIZE{8 + 4 + 4};


bool running{true};

char ipStr[1024]{0};


class PingBase {

 public:

  static void sigHandler(int signum) { running = false; }

  static void signalDeal(int signum, signalHanler handler) {

   struct sigaction act;

    act.sa_handler = handler;

   sigemptyset(&act.sa_mask);

    act.sa_flags = 0;

   assert(0 == sigaction(signum, &act, NULL));

  }

  static void signalDealReg() {

   signalDeal(SIGTERM, sigHandler);  // kill进程时，触发的信号

   signalDeal(SIGINT, sigHandler);   // 进程前台运行时，按ctrl + C触发的信号

   signalDeal(SIGQUIT, sigHandler);  // 进程前台运行时，按ctrl + \触发的信号

  }

  static bool getAddrInfo(char *host, struct sockaddr_in *addr) {

   if (NULL == host || NULL == addr) return false;

    in_addr_t inaddr;

   struct hostent *he = NULL;

   bzero(addr, sizeof(sockaddr_in));

    addr->sin_family = AF_INET;

    inaddr = inet_addr(host);

   if (inaddr != INADDR_NONE) {

     memcpy(&addr->sin_addr, &inaddr, sizeof(inaddr));

   } else {

      he = gethostbyname(host);

     if (NULL == he) {

       return false;

     } else {

       memcpy(&addr->sin_addr, he->h_addr, he->h_length);

     }

   }

   return true;

  }

  uint16_t getCheckSum(uint8_t *pkt, size_t size) {

   uint32_t sum = 0;

   uint16_t checkSum = 0;

   while (size > 1) {

      sum += (*(uint16_t *)pkt);

      pkt += 2;

      size -= 2;

   }

   if (1 == size) {

     *(uint8_t *)(&checkSum) = *pkt;

      sum += checkSum;

   }

    sum = (sum >> 16) + (sum & 0xffff);

    sum += (sum >> 16);

    checkSum = ~sum;

   return checkSum;

  }

  void setPid(pid_t pid) { this->pid = pid; }


 public:

  uint16_t pid{0};

  uint16_t sendCount{0};

  uint16_t recvCount{0};

  double rttMin{0.0};

  double rttMax{0.0};

  vector<double> rtts{};

  struct timeval beginTime;

};


class PingSend : public PingBase {

 public:

  void setIcmpPkt(uint8_t *pkt) {

   uint8_t *checkSum = NULL;

   *pkt = ICMP_ECHO_TYPE_REQ;  //设置类型字段

   ++pkt;

   *pkt = ICMP_ECHO_CODE;  //设置代码字段

   ++pkt;

    checkSum = pkt;

   *(uint16_t *)pkt = 0;  //校验和先设置为0

    pkt += 2;

   *(uint16_t *)pkt = htons(pid);  //设置标识符

    pkt += 2;

   *(uint16_t *)pkt = htons(++sendCount);  //设置序号

    pkt += 2;

   //设置选项数据

   struct timeval tv;

   gettimeofday(&tv, NULL);

   *(uint32_t *)pkt = htonl((uint32_t)tv.tv_sec);  //设置秒

    pkt += 4;

   *(uint32_t *)pkt = htonl(tv.tv_usec);  //设置微妙

   //重新设置校验和

   *(uint16_t *)checkSum = getCheckSum(checkSum - 2, ICMP_ECHO_PKT_SIZE);

  }

  void run(struct sockaddr_in *addr, int32_t wFd) {

   int sockFd = 0;

   uint8_t pkt[ICMP_ECHO_PKT_SIZE];

    sockFd = socket(AF_INET, SOCK_RAW, IPPROTO_ICMP);

   if (sockFd < 0) {

     perror("call socket failed!");

     write(wFd, &sendCount, sizeof(sendCount));

     return;

   }

   while (running) {

     setIcmpPkt(pkt);

     sendto(sockFd, pkt, ICMP_ECHO_PKT_SIZE, 0, (struct sockaddr *)addr, (socklen_t)sizeof(*addr));

     sleep(1);

   }

   write(wFd, &sendCount, sizeof(sendCount));

  }

};


class PingRecv : public PingBase {

 public:

  void respStat(double rtt) {

   if (rtts.size() <= 0) {

      rttMin = rtt;

      rttMax = rtt;

   }

    rttMin = rtt < rttMin ? rtt : rttMin;

    rttMax = rtt > rttMax ? rtt : rttMax;

    rtts.push_back(rtt);

  }

  double getIntervalMs(struct timeval begin, struct timeval end) {

   if ((end.tv_usec -= begin.tv_usec) < 0) {

      end.tv_usec += 1000000;

      end.tv_sec -= 1;

   }

    end.tv_sec -= begin.tv_sec;

   return end.tv_sec * 1000.0 + end.tv_usec / 1000.0;

  }

  double getRtt(uint8_t *icmpOpt) {

   struct timeval current;

   struct timeval reqSendTime;

   gettimeofday(&current, NULL);

    reqSendTime.tv_sec = ntohl(*(uint32_t *)icmpOpt);

    reqSendTime.tv_usec = ntohl(*(uint32_t *)(icmpOpt + 4));

   return getIntervalMs(reqSendTime, current);

  }

  double getTotal() {

   struct timeval current;

   gettimeofday(&current, NULL);

   return getIntervalMs(beginTime, current);

  }

  void dealResp(uint8_t *pkt, ssize_t len) {

   if (len <= 0) return;

   //取IP首部长度

    ssize_t ipHeaderLen = ((*pkt) & 0x0f) << 2;

   //判断IP数据报的协议字段是否为ICMP包

   if (IPPROTO_ICMP != *(pkt + 9)) return;

   //校验ICMP报文长度

   if (len - ipHeaderLen != ICMP_ECHO_PKT_SIZE) return;

   uint8_t *pIcmp = pkt + ipHeaderLen;

   if (*pIcmp != ICMP_ECHO_TYPE_RESP) return;

   uint16_t tempPid = ntohs(*(uint16_t *)(pIcmp + 4));

   uint16_t sendId = ntohs(*(uint16_t *)(pIcmp + 6));

   if (tempPid != pid) return;

   uint8_t ttl = *(pkt + 8);

   double rtt = getRtt(pIcmp + 8);

   respStat(rtt);  //统计icmp应答

   printf("%d bytes from %s: icmp_seq=%u, ttl=%u, rtt=%.3f ms\n", ICMP_ECHO_PKT_SIZE, ipStr, sendId, ttl, rtt);

  }

  void printReport() {

   double sum = std::accumulate(rtts.begin(), rtts.end(), 0.0);

   double avg = sum / rtts.size();

   double loss = 0;

   if (sendCount > 0) {

      loss = (sendCount - (uint16_t)rtts.size()) / (double)sendCount;

      loss *= 100;

   }

   int64_t totalTime = (int64_t)getTotal();

   printf("\n-- %s ping statistics ---\n", ipStr);

   printf("%u packets transmitted, %u received, %.2f%% packet loss, time %ldms\n", sendCount, rtts.size(), loss,

          totalTime);

   if (rtts.size() > 0) {

     printf("rtt min/avg/max = %.3f/%.3f/%.3f ms\n", rttMin, avg, rttMax);

   }

  }

  void run(struct sockaddr_in *addr, int32_t rFd) {

   int sockFd = 0;

   uint8_t pkt[IP_PROTO_MAX_SIZE];

    socklen_t len = sizeof(*addr);

   gettimeofday(&beginTime, NULL);

    sockFd = socket(AF_INET, SOCK_RAW, IPPROTO_ICMP);

   while (running) {

      ssize_t n = recvfrom(sockFd, pkt, IP_PROTO_MAX_SIZE, 0, (struct sockaddr *)addr, (socklen_t *)&len);

     if (n < 0) {

       if (EINTR == errno) {  //调用被中断则继续

         continue;

       } else {

         perror("call recvfrom failed!");

       }

     }

     dealResp(pkt, n);  //这里收到的包为IP数据报，包含IP数据报的首部

   }

   read(rFd, &sendCount, sizeof(sendCount));

   printReport();

  }

};



int main(int argc, char *argv[]) {

  if (argc != 2) {

    cout << "param invalid!" << endl;

    cout << "Usage: myping www.baidu.com" << endl;

   return -1;

  }


  int fd[2];

  int ret = 0;

  struct sockaddr_in addr;

  pid_t childPid = 0;


  if (!PingBase::getAddrInfo(argv[1], &addr)) {

    cout << "myping: unknown host " << argv[1] << endl;

   return -1;

  }

  ret = pipe(fd);  //创建匿名管道用于父子进程间通信

  if (ret != 0) {

    cout << "call pipe() failed! error msg:" << strerror(errno) << endl;

   return -1;

  }

  inet_ntop(AF_INET, &addr.sin_addr, ipStr, 1024);

  cout << "ping " << argv[1] << " (" << ipStr << ") " << endl;


  childPid = fork();  //创建子进程

  if (childPid < 0) {

    cout << "call fork() failed! error msg:" << strerror(errno) << endl;

   return -1;

  }

  PingBase::signalDealReg();


  if (0 == childPid) {  //子进程

   close(fd[0]);       //关闭匿名管道读端

    PingSend pingSend;

    pingSend.setPid(getpid() & 0xffff);  // ICMP的标识符只有16位，故这里只取子进程的pid的低16位

    pingSend.run(&addr, fd[1]);         //子进程用于发送icmp回显请求

  } else {                               //父进程

   close(fd[1]);                       //关闭匿名管道写端

    PingRecv pingRecv;

    pingRecv.setPid(childPid & 0xffff);  // ICMP的标识符只有16位，故这里只取子进程的pid的低16位

    pingRecv.run(&addr, fd[0]);         //父进程用于接收icmp回显应答

  }

  return 0;

}

由于只有root账号才有权限创建原始socket，因此需要使用root账号编译和运行myping程序。编译和运行的结果如下。

[root@VM-114-245-centos ~]# g++ -std=c++11 -o myping myping.cpp

[root@VM-114-245-centos ~]# ./myping www.baidu.com

ping www.baidu.com (14.215.177.38)

24 bytes from 14.215.177.38: icmp_seq=1, ttl=54, rtt=4.502 ms

24 bytes from 14.215.177.38: icmp_seq=2, ttl=54, rtt=4.808 ms

24 bytes from 14.215.177.38: icmp_seq=3, ttl=54, rtt=4.801 ms

24 bytes from 14.215.177.38: icmp_seq=4, ttl=54, rtt=4.890 ms

24 bytes from 14.215.177.38: icmp_seq=5, ttl=54, rtt=4.761 ms

24 bytes from 14.215.177.38: icmp_seq=6, ttl=54, rtt=4.765 ms

24 bytes from 14.215.177.38: icmp_seq=7, ttl=54, rtt=4.792 ms

24 bytes from 14.215.177.38: icmp_seq=8, ttl=54, rtt=4.788 ms

24 bytes from 14.215.177.38: icmp_seq=9, ttl=54, rtt=4.797 ms

24 bytes from 14.215.177.38: icmp_seq=10, ttl=54, rtt=4.875 ms

^C

-- 14.215.177.38 ping statistics ---

10 packets transmitted, 10 received, 0.00% packet loss, time 9432ms

rtt min/avg/max = 4.502/4.778/4.890 ms

[root@VM-114-245-centos ~]#

myping程序的逻辑非常简单，主要由PingBase、PingSend和PingRecv这三个类来实现相关功能。在main函数中，首先校验参数的有效性，然后调用fork函数创建一个子进程。子进程陷入死循环每隔1秒发送一个ICMP回显请求，而父进程陷入死循环并一直在接收ICMP回显应答。每当父进程接收到一个回显应答，就会将相关信息输出到终端上。当父子进程接收到需要退出的信号时，子进程会通过匿名管道将发送ICMP回显请求的个数发送给父进程，然后退出；父进程会读取匿名管道中的数据，确认子进程发送ICMP回显请求的个数，并最终将统计信息输出到终端上。
