Antv X6中的markup和attr是如何配合使用的如果理解和使用markup和attrs，两者又是如何配合使用的，

markup的定义是：指定了渲染节点/边时使用的 SVG/HTML 片段，我理解就是页面上当前的节点或者边都有哪几个部分，比如我们最常用的矩形rect，我们能看到的就是一个矩形和里面的文字，而markup的默认也是只有这两个 ，所以Shape.Rect 后的markup是这样

  {
    markup: [
      // 这部分代表矩形
      {
        tagName: 'rect',
        selector: 'body',
      },
      // 这部分代表文字
      {
        tagName: 'text',
        selector: 'label',
      },
    ],
  }

attrs 选项定制节点样式，我认为其实attrs改的就是markup中的几部分，我们默认的写法里面有body和label，正好对应markup的两部分，我们既能使用tagName，也能使用selector，都能生效

  attrs: {
      body: {
        fill: '#2ECC71',
        stroke: '#000',
      },
      label: {
        text: 'rect',
        fill: '#333',
        fontSize: 13,
      },
    }

一般情况下，我们建一个新矩形节点是这样的，如果没有特殊增加或者减少markup，markup基本都默认不写

    const rect = graph.addNode({
      shape: 'rect', // 指定使用何种图形，默认值为 'rect'
      x: 100,
      y: 200,
      width: 80,
      height: 40,
      angle: 30,
      attrs: {
        body: {
          fill: 'blue',
        },
        label: {
          text: 'Hello',
          fill: 'white',
        },
      },
    })

**

下面这是不隐藏markup的写法

  const rect = graph.addNode({
    shape: 'rect', // 指定使用何种图形，默认值为 'rect'
    x: 100,
    y: 200,
    width: 80,
    height: 40,
    angle: 30,
    markup: [
      {
        tagName: 'rect',
        selector: 'body',
      },
      {
        tagName: 'text',
        selector: 'label',
      },
    ],
    attrs: {
      body: {
        fill: 'blue',
      },
      label: {
        text: 'Hello',
        fill: 'white',
      },
    },
  })

如果新增markup时，记得连默认的也写上，不然就会当成删除了默认的

举例

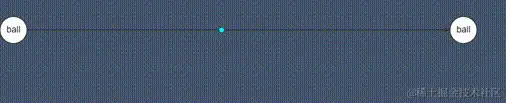

比如我要实现一个两点之间连线，然后有一个点一直匀速移动

首先新增两个点，然后连线，然后线中图中多了一个圆，创建过程就先不写了，按照官网写法就行了
我们可以先获取到这个线，在线的markup上新增一个圆

  const edge = graph.addEdge({
      shape: 'edge', // 指定使用何种图形，默认值为 'edge'
      id: '1001',
      source: ball,
      target: ball1,
      markup: [
          {
              "tagName": "path",
              "selector": "wrap",
              "groupSelector": "lines",
              "attrs": {
                  "fill": "none",
                  "cursor": "pointer",
                  "stroke": "transparent",
                  "strokeLinecap": "round"
              }
          },
          {
              "tagName": "path",
              "selector": "line",
              "groupSelector": "lines",
              "attrs": {
                  "fill": "none",
                  "pointerEvents": "none"
              }
          },
          //上面两个是边的默认的markup，这个是我们新增的，而"tagName": "circle",也是默认的写法，
  证明我们新增的节点是一个圆。而selector的名字则是随便取的
          {
              "tagName": "circle",
              "selector": "ceshi"
          }
      ],
      attrs: {
       //attr和markup是配合使用的一一对应，只有markup或者attrs圆都是出不来的，
  使用markup创建出来圆的html，attrs给其加上样式，圆才能出来
          "lines": {
              "connection": true,
              "strokeLinejoin": "round"
          },
          "wrap": {
              "strokeWidth": 10
          },
          "line": {
              "stroke": "#333",
              "strokeWidth": 2,
              "targetMarker": "classic"
          },
          //我们新增了一个圆，这里设置样式
          "circle": {
              "r": 5,
              "fill": "#00FFFF",
              // atConnectionRatio表示将指定元素移动到指定比例 [0, 1] 位置处，可以去官网上搜索
              "atConnectionRatio": 0,
              "refCy": -10
          }
      }
  })
  接下来我们将atConnectionRatio从0变成1就实现了匀速运动，我们使用动画，
  不过这是动画只运行一次的代码，如果想要循环一直运行，需要将动画运行完再次运行，循环进行
  edge1.transition(
  'attrs/circle/atConnectionRatio',
  1,
  {delay: 0, // 等待时间   duration: 3000}
  )

  //补充完整代码
  <template>
    <div class="app">
      <div id="container" class="area-center-container" />
     </div>
  </template>
  <script>import { defineComponent, onMounted } from 'vue';
  import { Graph, Timing } from "@antv/x6";
  export default defineComponent({
   setup() {
    let graph = null;
      const initGraph = () => {
          graph = new Graph({
            container: document.getElementById('container'),
             background: {
              color: "#44546c"
             },
             connecting: {
                   allowBlank: true,
             },
             mousewheel: true,
             panning: true,
             grid: {
                      size: 10,
                       visible: true
                   },
             napline: {
                    enabled: true,
                     sharp: true
              },
             scroller: {
                   enabled: false,
                    pageVisible: false,
                  pageBreak: false,
                  pannable: false
              }, })
           const ball = graph.addNode({
             shape: 'circle',
              id: 'node999',
              x: 0,
              y: 40,
              width: 60,
              height: 60,
              attrs: {
                      label: {
                          text: 'ball',
                         fontSize: 20
                  },
              body: {
                 fill: '#FFFFFF',
                   }
                    },
             })
     const ball1 = graph.addNode({
                shape: 'circle',
              id: 'node1000',
              x: 1000,
              y: 40,
              width: 60,
               height: 60,
               attrs: {
              label: {
                text: 'ball',
                     fontSize: 20
                     },
               body: {
                   fill: '#FFFFFF',
                      }
               },
       })
    const edge = graph.addEdge({
               shape: 'edge',
                  id: '1001',
               source: ball,
                target: ball1,
            })
        let edge1 = graph.getCellById('1001')
          let markup = edge1.getMarkup()
         markup.push({
               tagName: 'circle',
               selector: 'circle'
               })
         edge1.setMarkup(markup)
    let attrOption = {
       circle: {
               r: 5,
                   fill: '#00FFFF',
                   atConnectionRatio: 0,
                   refCy: -10
              }
              }
           let options1 = {
                  delay: 0,
                  duration: 3000,
                  timing: Timing.linear,
                  complete: () => {
                    edge1.setAttrs(attrOption)
                    edge1.transition('attrs/circle/atConnectionRatio', 1, options1)
                   },             }
           edge1.setAttrs(attrOption)
           edge1.transition('attrs/circle/atConnectionRatio', 1, options1)        };
          onMounted(() => {initGraph()});
        return {            initGraph        }    },});
  </script>
  <style scoped>
  body {    padding: 0;    margin: 0;}
  .app {    height: 100vh;    width: 100vw;    display: flex;}
  #container {    flex: 1;}
  </style>
