skywalking 9.x入门(一) 安装skywalking及监控 springboot 服务

小奏技术
5,529 阅读3分钟

这里是weihubeats,觉得文章不错可以关注公众号小奏技术，文章首发。拒绝营销号，拒绝标题党

背景

本次我们的目的就是对skywalking整体架构有一个了解，然后学习一下基于docker如何搭建skywalking，然后就是spring boot项目如何基于agent接入skywalking

本文所用到的官方文档都会在文章中给出，授人以鱼不如授人以渔

skywalking版本

使用最新官方版本9.4.0

官方文档地址

skywalking整体架构

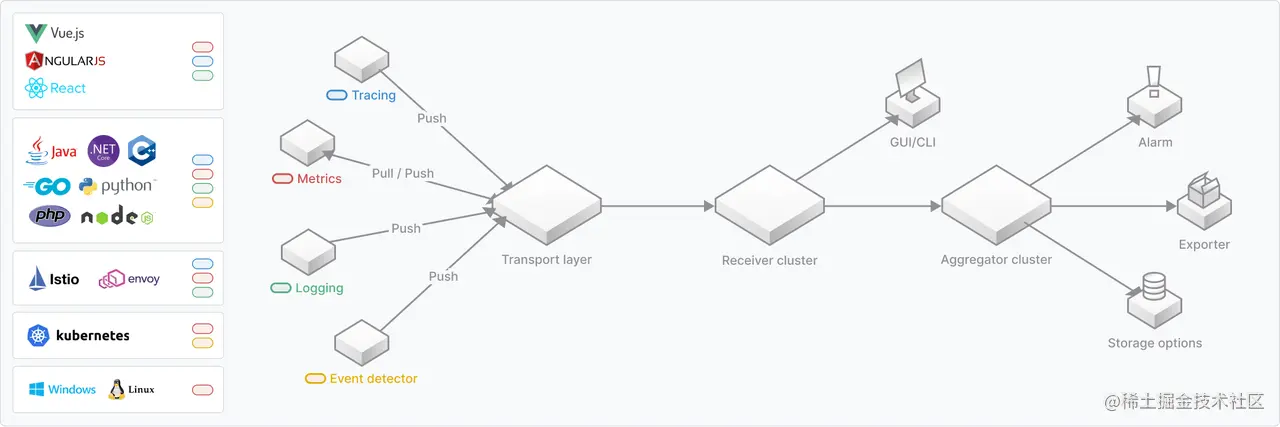

这里引用官方的架构图 逻辑上分四个部分

  • Probes(探针): 收集遥测数据。包括各种格式（SkyWalking，Zipkin，OpenTelemetry，Prometheus，Zabbix等）的指标，跟踪，日志和事件

遥测数据（telemetry data）:用于确定应用程序是否健康并按设计执行>的信息称为遥测数据。 这里感觉这个翻译很怪，但是查询了比较多资料好像确实翻译是遥测数据

  • Platform backend(平台后端):平台后端支持数据聚合、分析和流流程，涵盖跟踪、指标、日志和事件。充当聚合器角色和/或接收者角色
  • Storage(存储):存储通过开放/可插拔接口存储SkyWalking数据。您可以选择现有的实现，例如 ElasticSearch、H2、MySQL、TiDB、BanyanDB，也可以自己实现
  • UI:一个高度可定制的基于Web的界面，允许SkyWalking最终用户可视化和管理SkyWalking数据。

skywalking设计目标

  1. 保持可观测性
  2. 拓扑、度量和跟踪
  3. 重量轻
  4. 可插拔
  5. 便携性
  6. 互操作性

这里由于是入门，所以我们大致知道有这么些东西，但不用去了解太多 后面我们会学习是如何设计的，以及一些源码分析

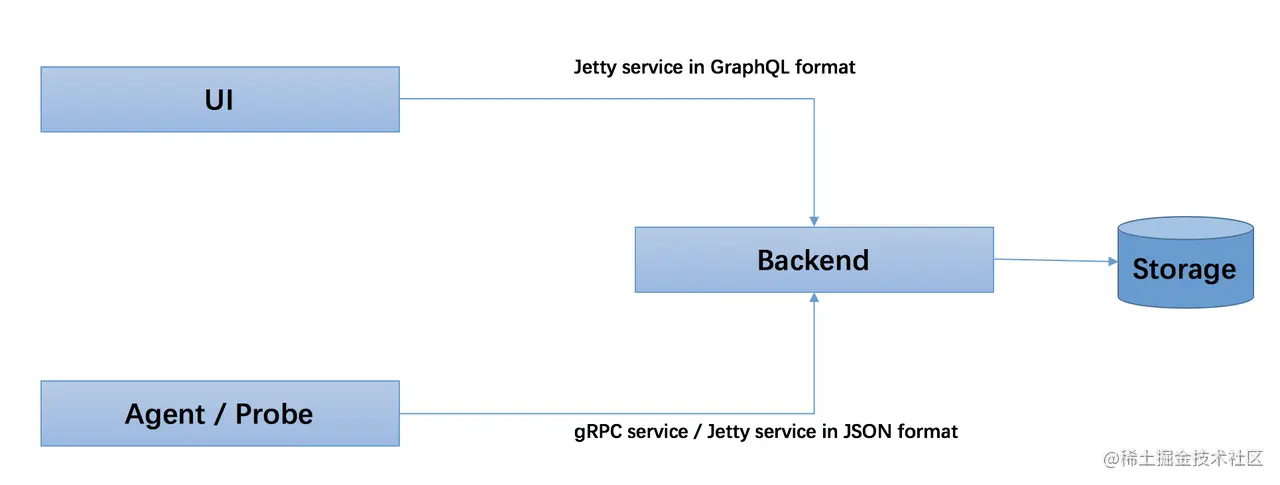

运行原理

这张图很清晰的说明了原理。 一个ui也就是一个前端访问页面 一个agent/probe 负责对client的数据采集上报到Backend，然后Backend将数据存储在Storage

安装 skywalking

安装Platform backend

这里我们先安装后台，基于docker安装，存储我们使用默认的h2，也就是内存数据库，无需搭建其他的存储

线上肯定不会使用h2数据库，因为重启数据就丢了，一般线上用 Elasticsearch存储会多一点

docker安装

docker run --name skywalking-oap --restart always -d -p 11800:11800 -p 12800:12800 -p 9412:9412 apache/skywalking-oap-server:9.4.0

安装Ui

docker run --name skywalking-ui --restart always -d -p 8080:8080 -e SW_OAP_ADDRESS=http://192.168.1.1:12800 -e SW_ZIPKIN_ADDRESS=http://192.168.1.1:9412 apache/skywalking-ui:9.4.0

注意这里SW_OAP_ADDRESS、SW_ZIPKIN_ADDRESS地址不要写 127.0.0.1 或者localhost这样是访问不通的,因为是两个不同的docker容器,用自己本机内网ip即可

验证

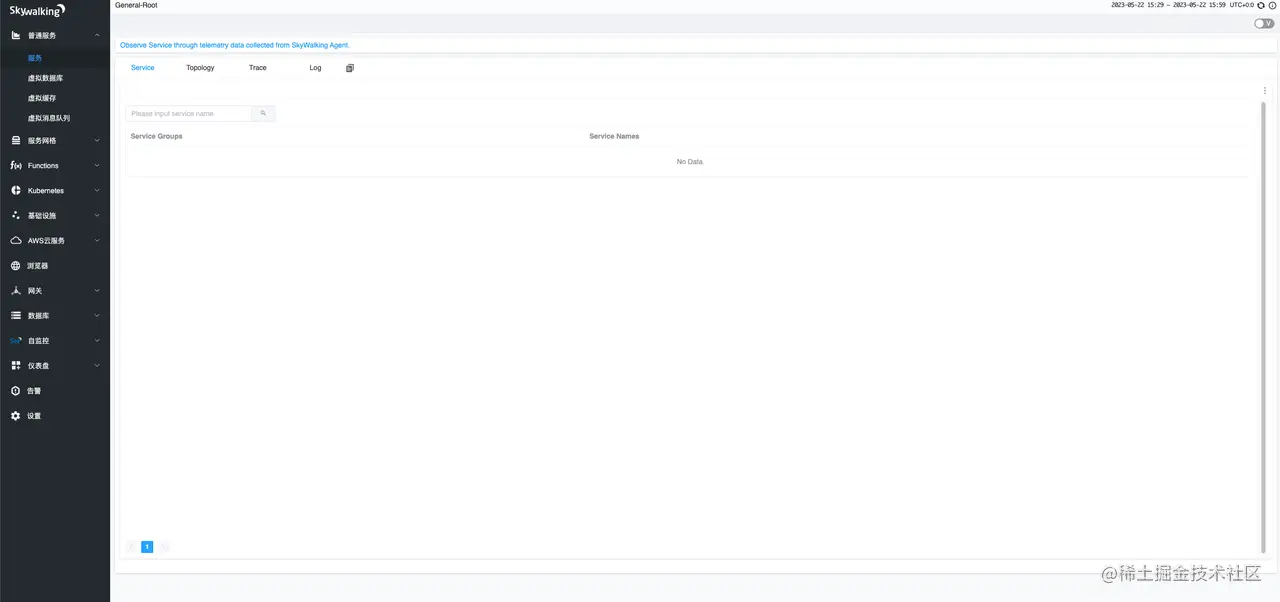

安装完成后我们访问 http://127.0.0.1:9412

页面就长的像下面这个样子

java项目agnet接入

目前最新版本的agent是v8.15.0，我们下载这个最新的就好

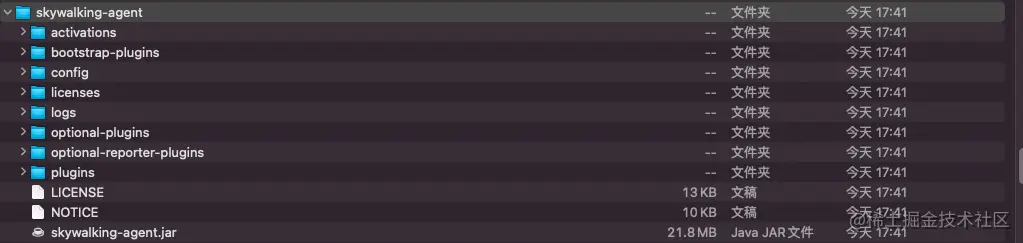

下载解压完目录是如下的:

这里我们接入的项目以一个简单的spring boot项目为例

这里项目的源码可以在github:github.com/weihubeats/… 下载

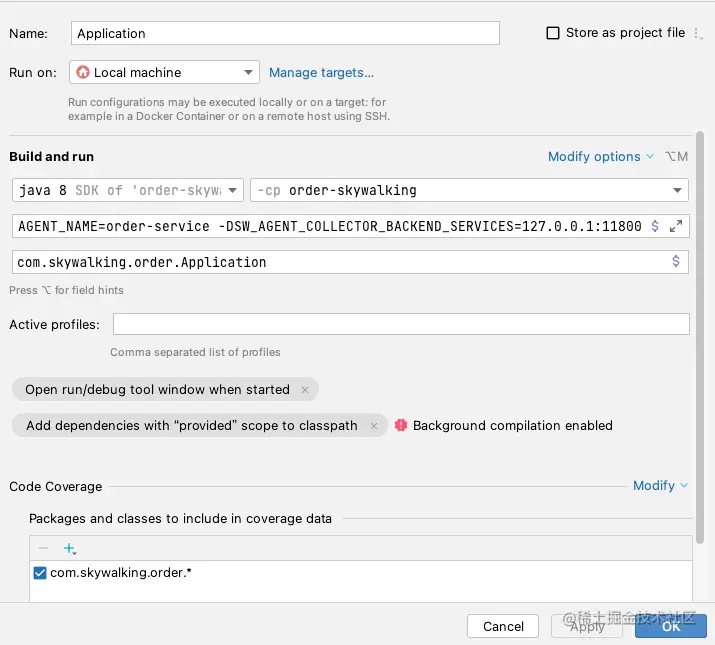

我们在项目启动参数VM options添加如下参数

-javaagent:/Users/xiaozoujishu/Downloads/skywalking-agent/skywalking-agent.jar
-DSW_AGENT_NAME=order-service
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800

  • javaagent:就是我们刚才下载agent的路径
  • DSW_AGENT_NAME: 服务名
  • DSW_AGENT_COLLECTOR_BACKEND_SERVICES:数据上报地址

然后启动服务，启动完服务，我们调用下测试接口

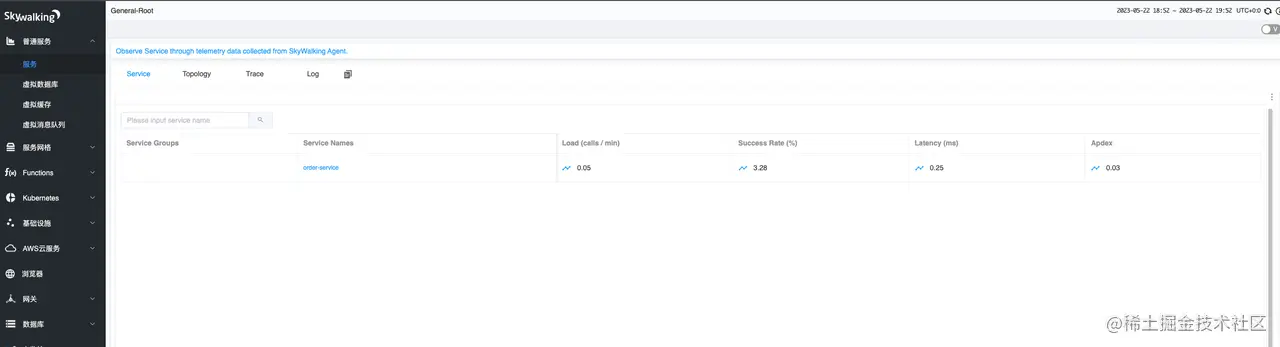

多点几次，然后我们去我们的ui页面查看效果

就可以看到我们服务的一些监控信息了。

总结

本次我们的skywalking入门就结束了，我们介绍了skywalking是什么？ 基于docker如何安装，以及spring boot项目如何基于agent监控。

我们会我们继续学习微服务下的全链路log id传递以及全链路id传递
