消息队列

定义

针对四个问题：

  • 系统崩溃

    解决方案：解耦

    graph LR;
User((user))-->a[搜索商品]-->b[搜索行为记录]-->c[点击商品]-->d[点击行为记录]
b-->e[消息队列]
d-->e-->f[存储服务]

  • 服务处理能力有限

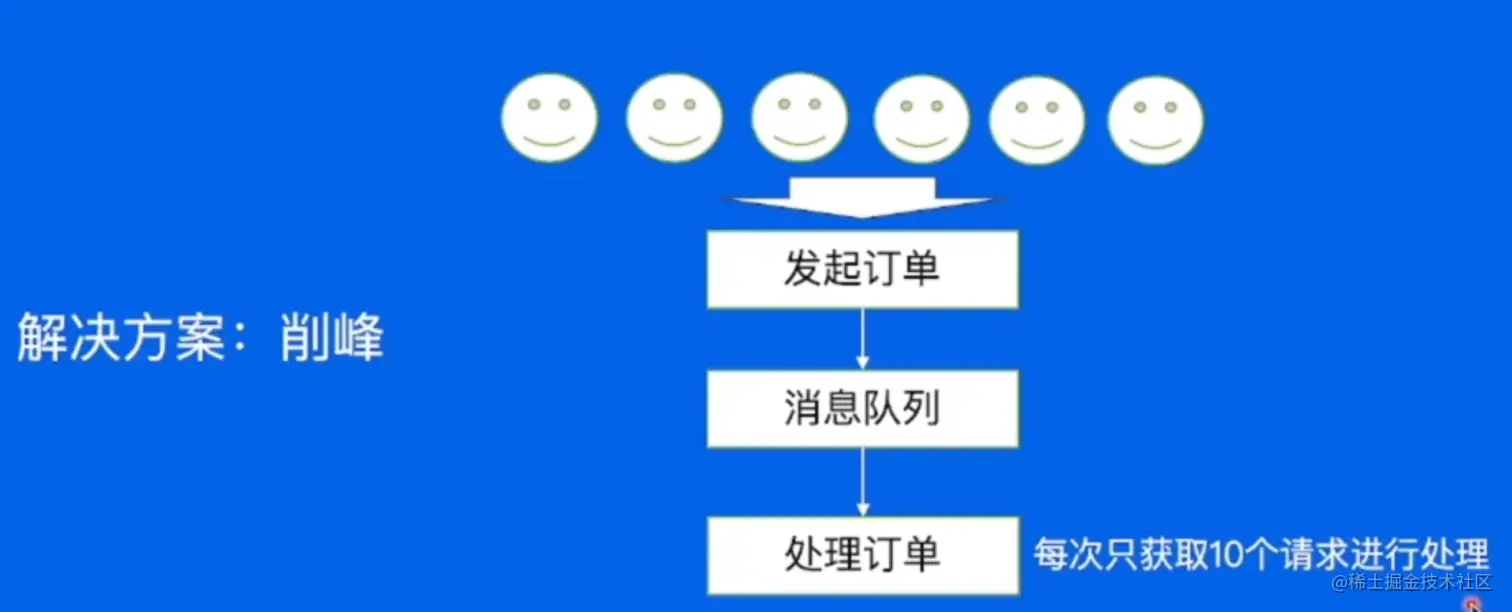

    解决方案：削峰（只能处理10个请求就拿10个请求）

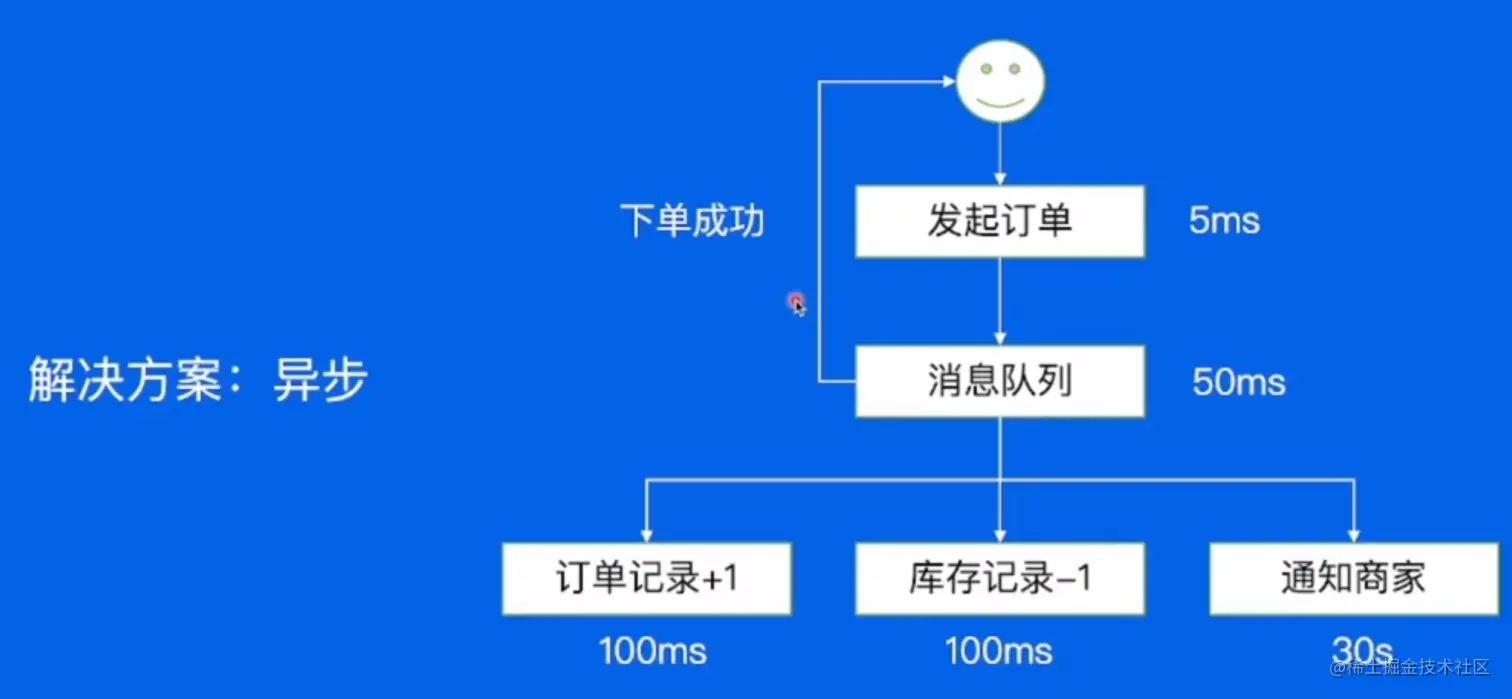

  • 链路耗时长尾

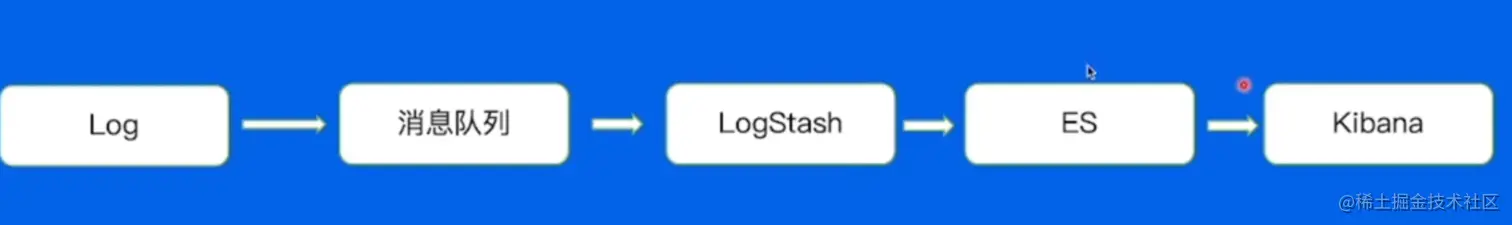

  • 日志如何处理

    解决方案：


消息队列（MQ），指保存消息的一个容器，本质是个队列。但这个队列需要支持高吞吐、高并发、高可用

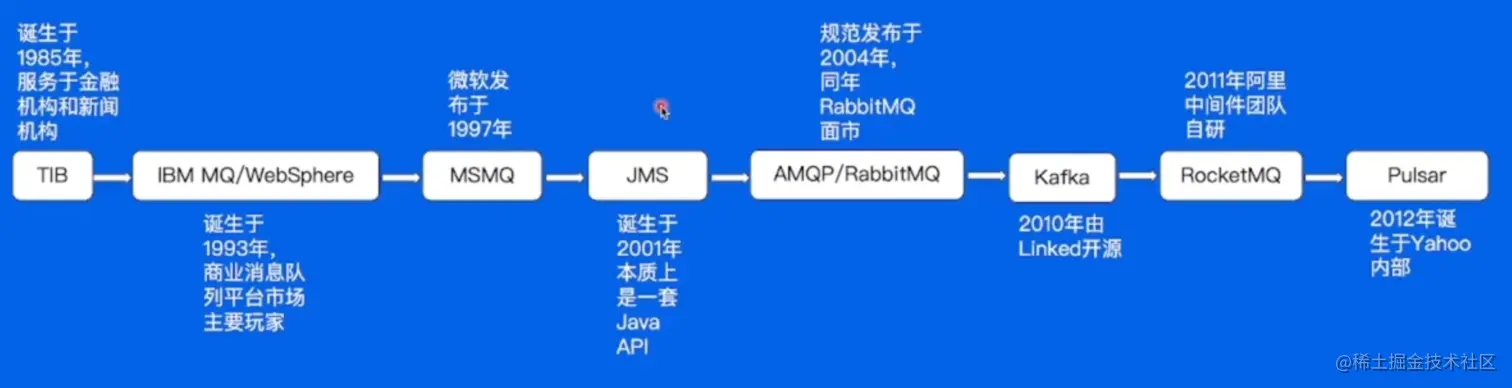

前生今生



Kafka

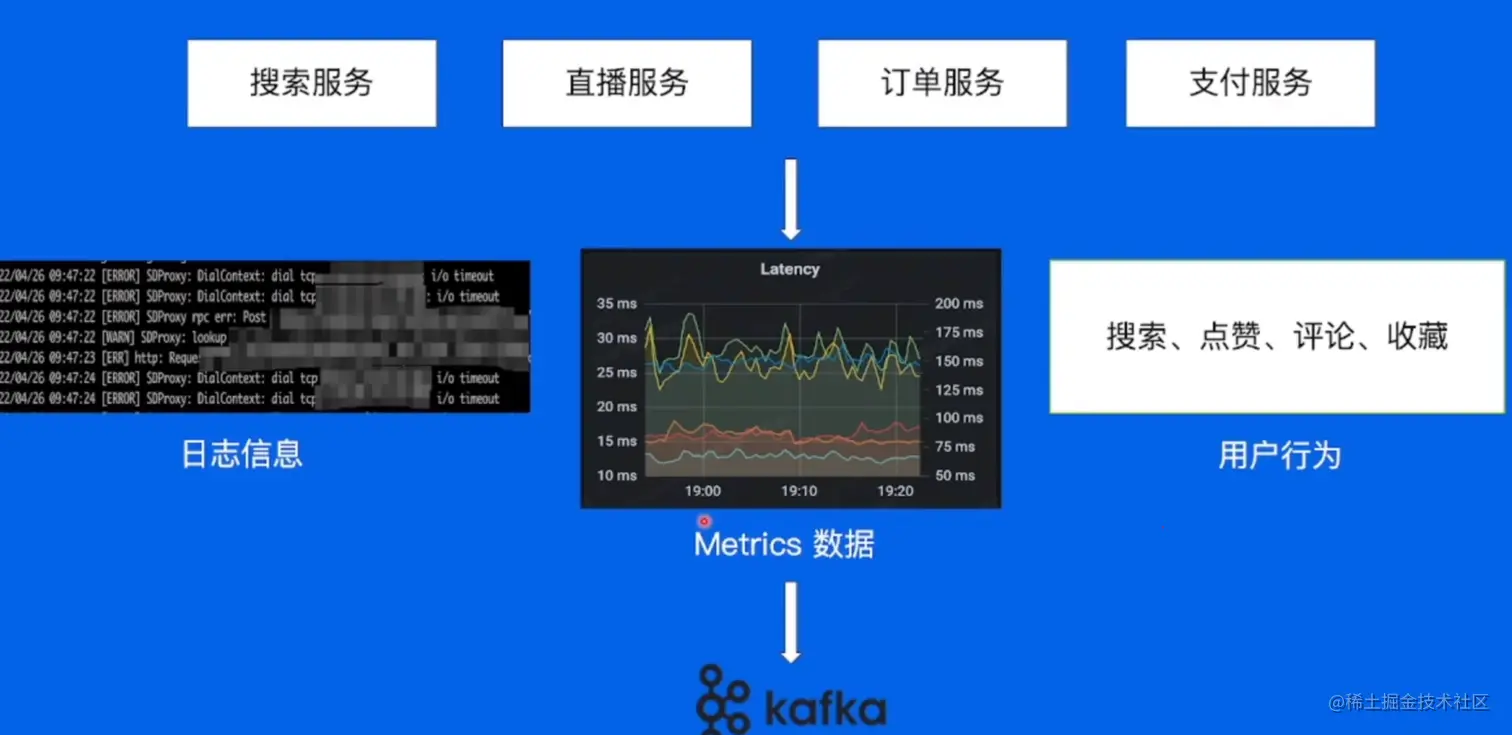

Metrics数据：在程序运行当中对程序进行一些状态的采集 （QPS、查询耗时、写入耗时等）

如何使用Kafka

graph TD;
a[创建集群]-->b[新增Topic]-->c[编写生产者逻辑]-->d[编写消费者逻辑]

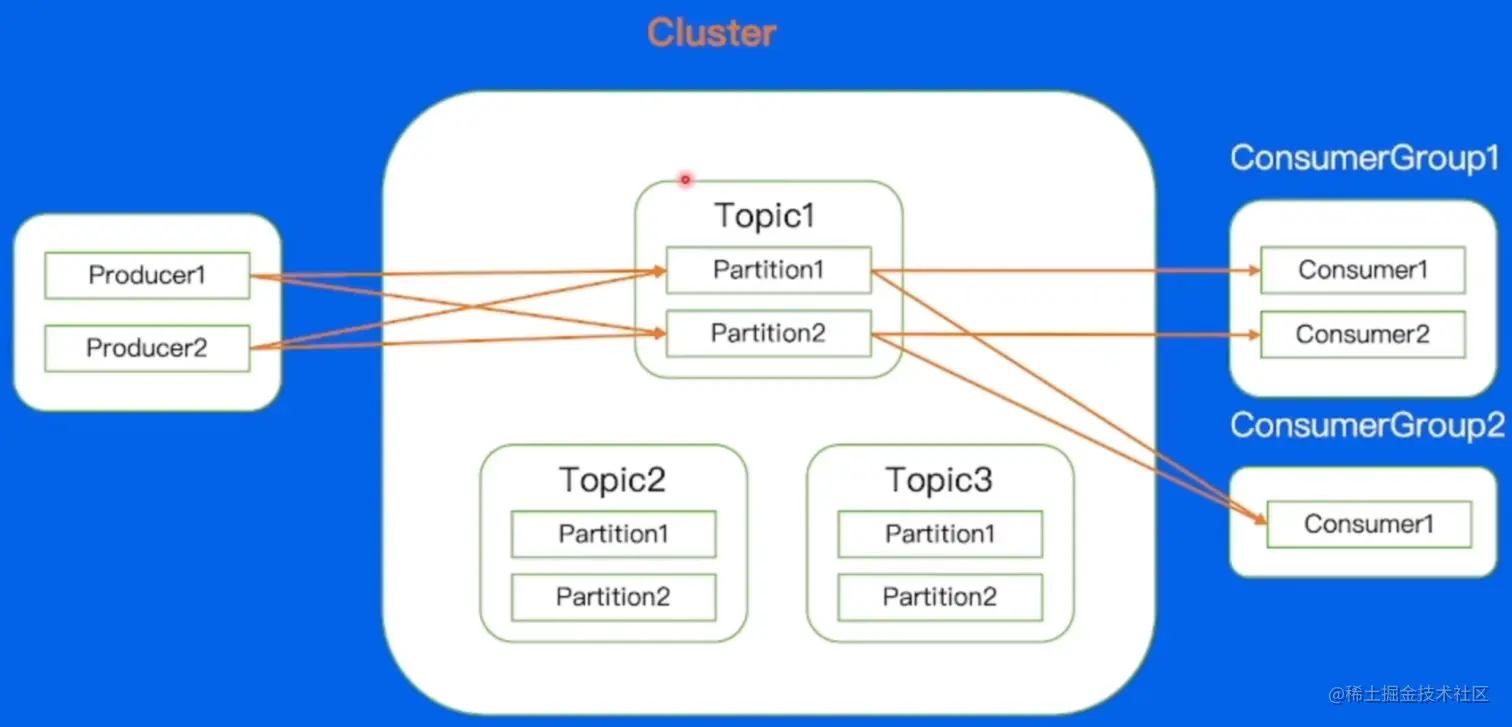

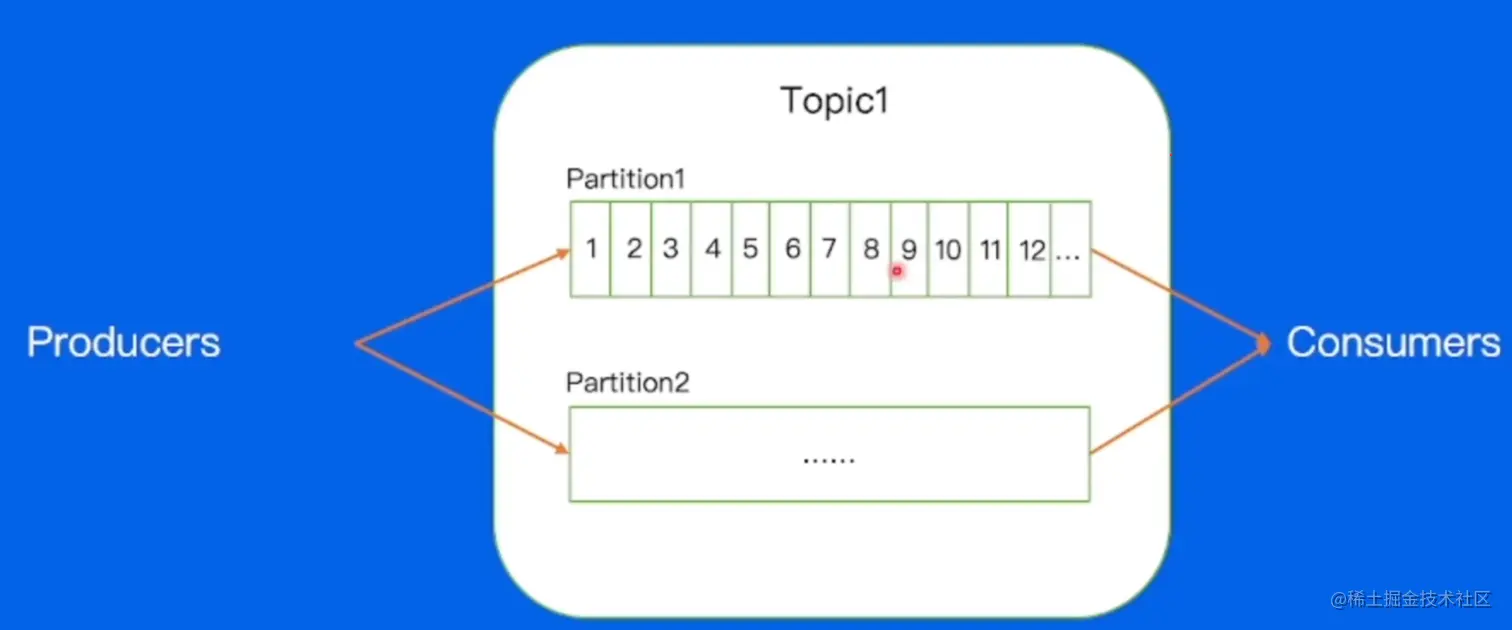

基本概念


Topic：逻辑队列，不同Topic可以建立不同的Topic（每一个不同的场景就是一个topic）

Partition：Topic中的分区的概念，不同的分区可以并发处理消息

Cluster：物理集群，每个集群中可以建立多个不同的Topic

Producer：生产者，负责将业务消息发送到Topic中

Consumer：消费者，负责消费Topic中的消息

ConsumerGroup：消费者组，不同组Consumer消费进度互不干涉

offset：消息在partition内的相对位置信息，可以理解为唯一ID，在partition内部严格递增

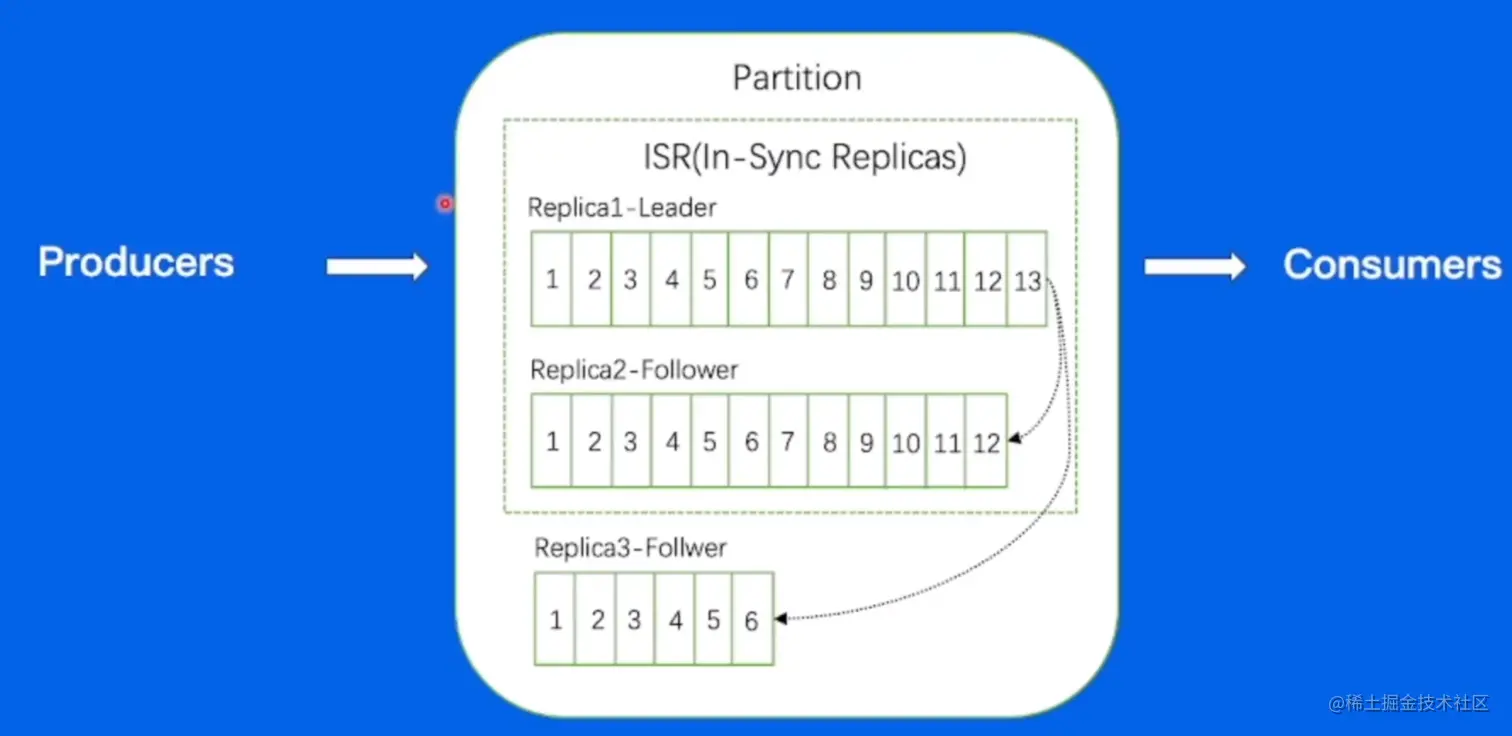

每个分片有多个Replica，Leader Replica将会从ISR中选出


Leader：主副本，从Replica1-Leader上进行生产和消费

Follwer：副本，与主副本保持一定的同步（offset/时间），如果差距太大将会被踢出ISR（In-Sync-Relicas）如Replica3。

如果Leader中发生了宕机，那么就可以从ISR的follower中继续为生产者和消费者进行服务。保证高可用。

数据复制


每个broker代表kafka集群中的一个节点，集群中有两个topic，topic1有两个partition，topic2有1个partition，每一个partition是3个replica的状态。

其中第二个broker扮演了controller的角色，controller是整个集群中的核心，负责分配broker、replica、partition。

每一个consumer group都是独立的，意味着每一个group都需要获得所需要的topic的全量数据

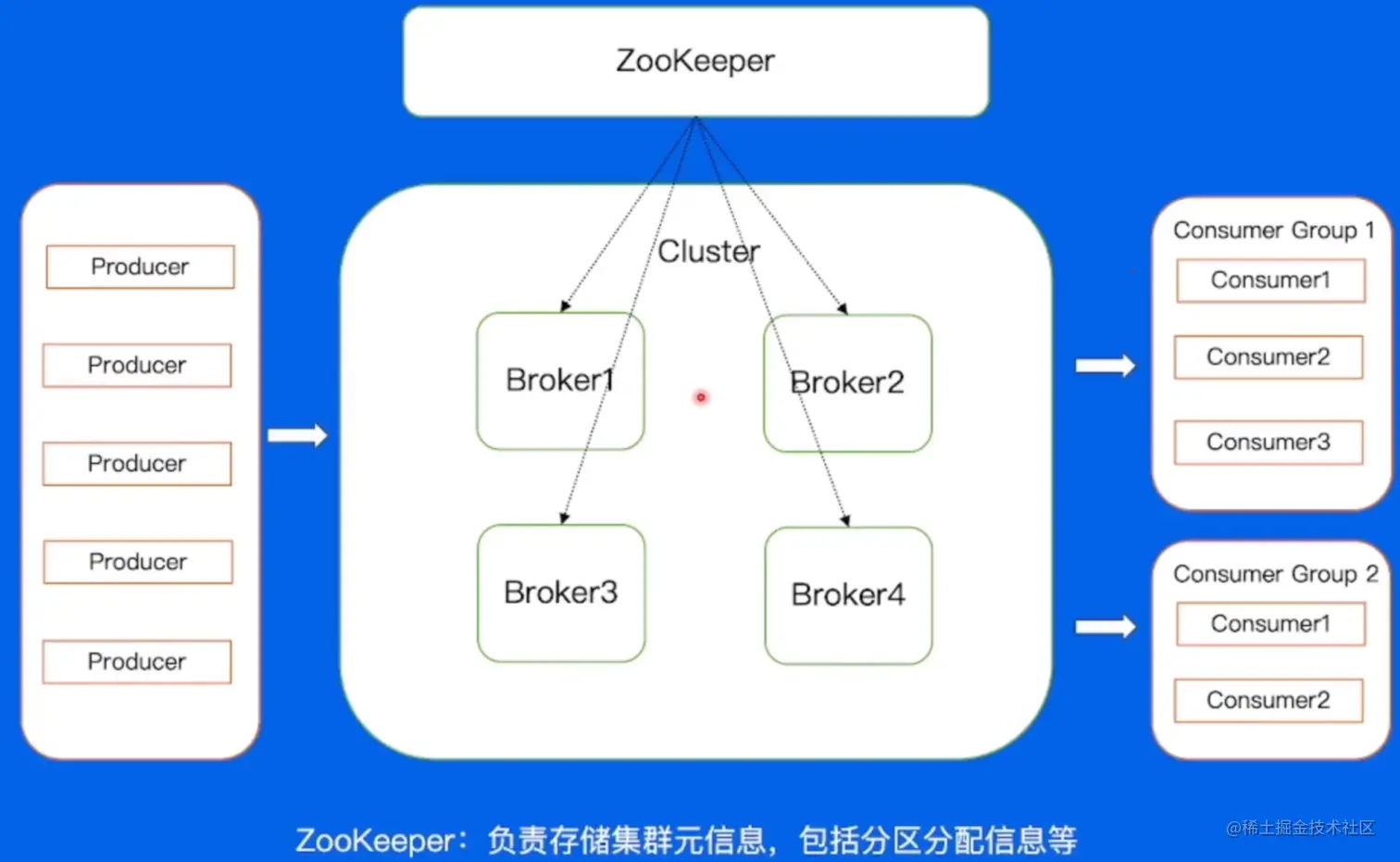

架构图

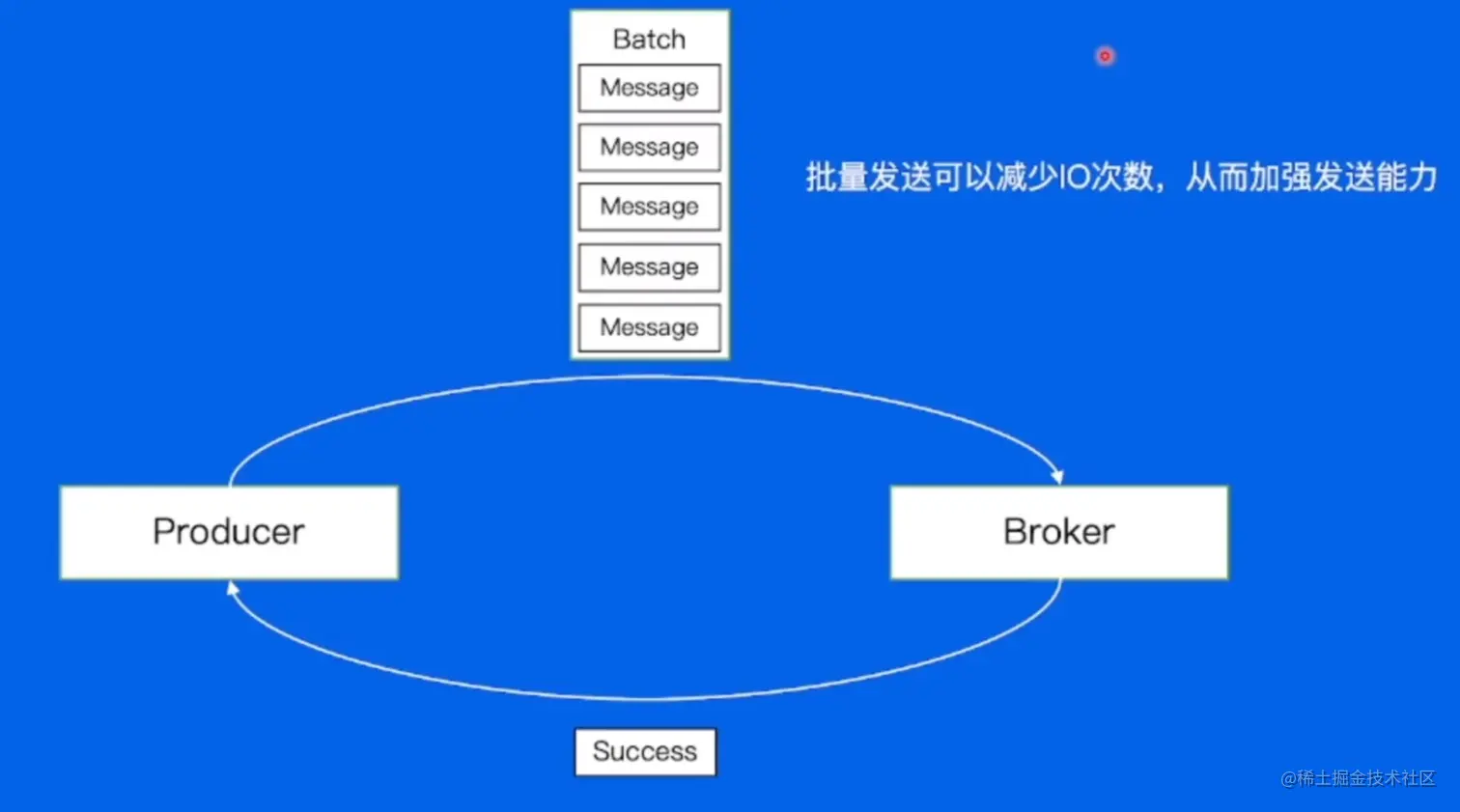

批量发送

通过batch操作

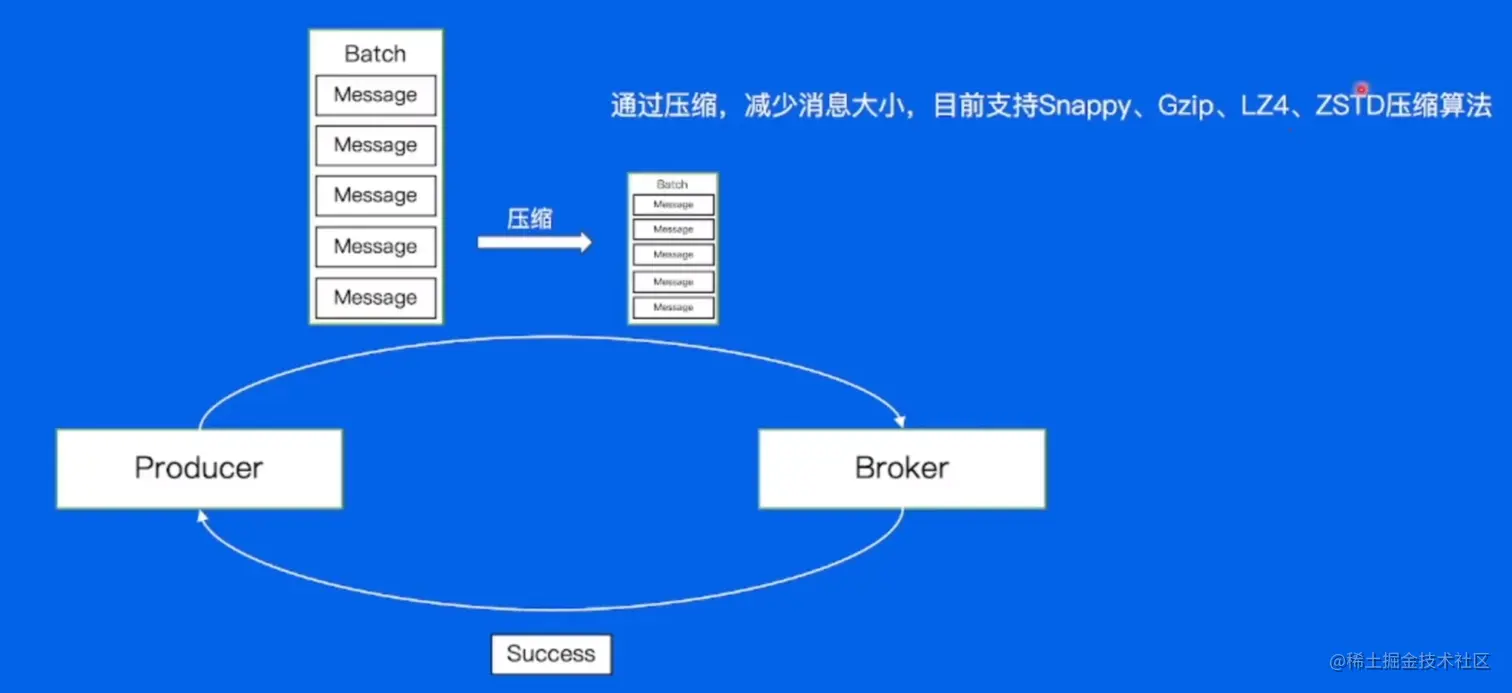

如果遇到消息量很大，网络带宽不够用，如何解决？

采用数据压缩（推荐ZSTD算法）


数据的存储

broker是如何将消息存储到本地磁盘中呢？

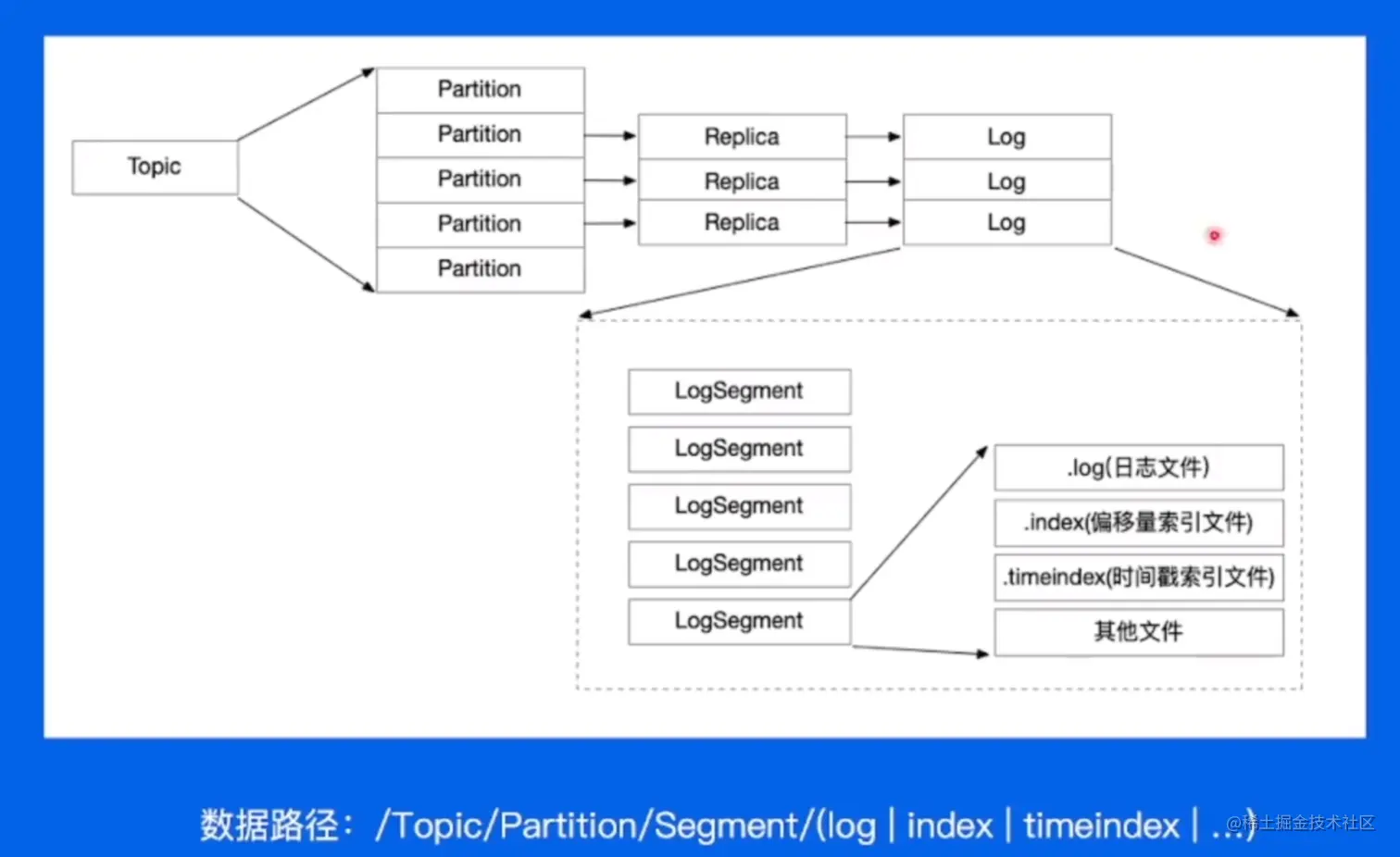

broker-磁盘结构


采取顺序写的方式进行写入，以提高写入效率

如何找到消息

consumer通过发送FetchRequest请求消息数据，Broker会将指定Offset处的消息，按照时间窗口和消息大小窗口发送给Consumer，寻找这个细节是如何做到的呢？

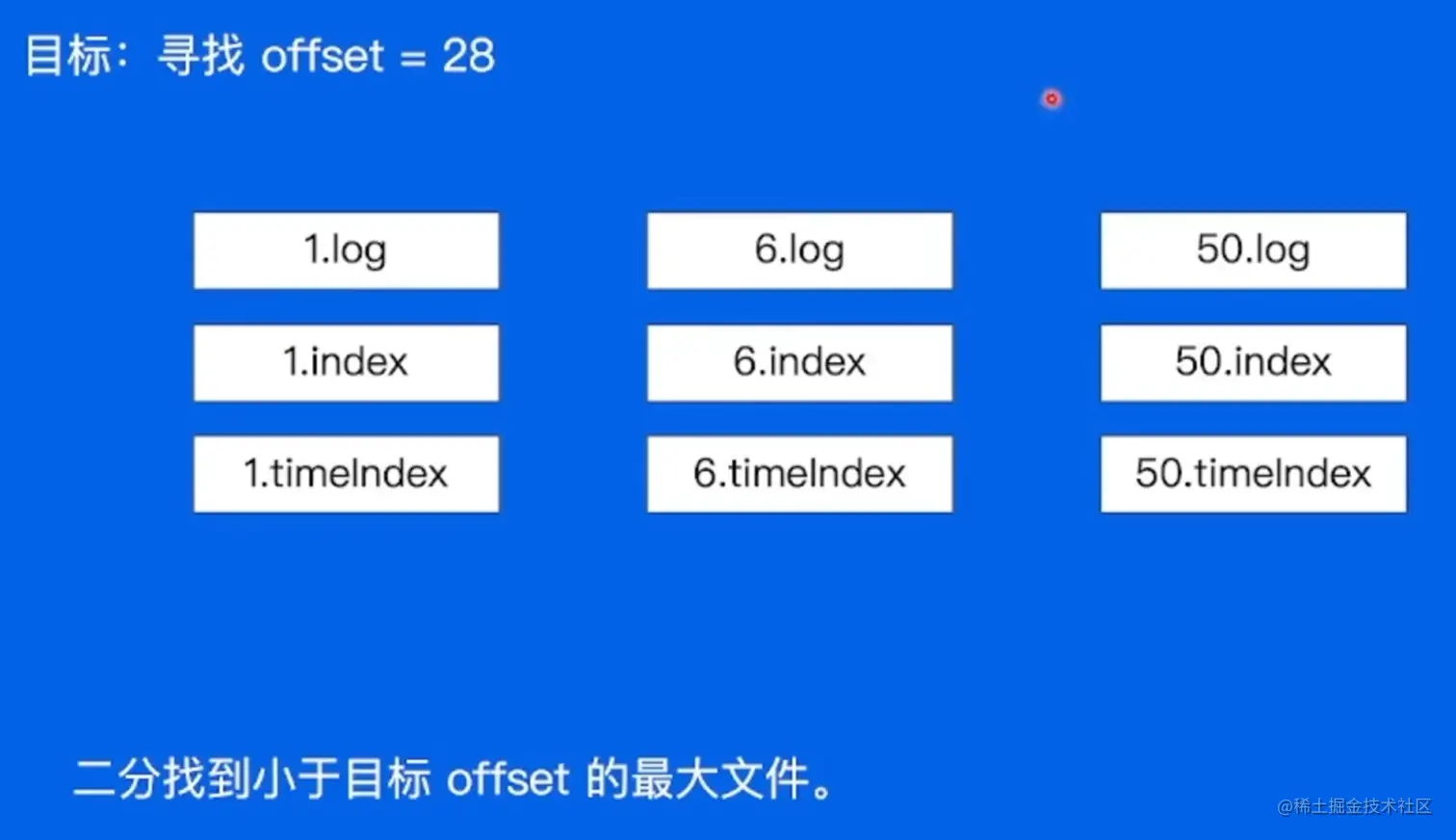

偏移量索引文件

每一个logsegment文件的命名方式都是以第一条消息的offset来命名的

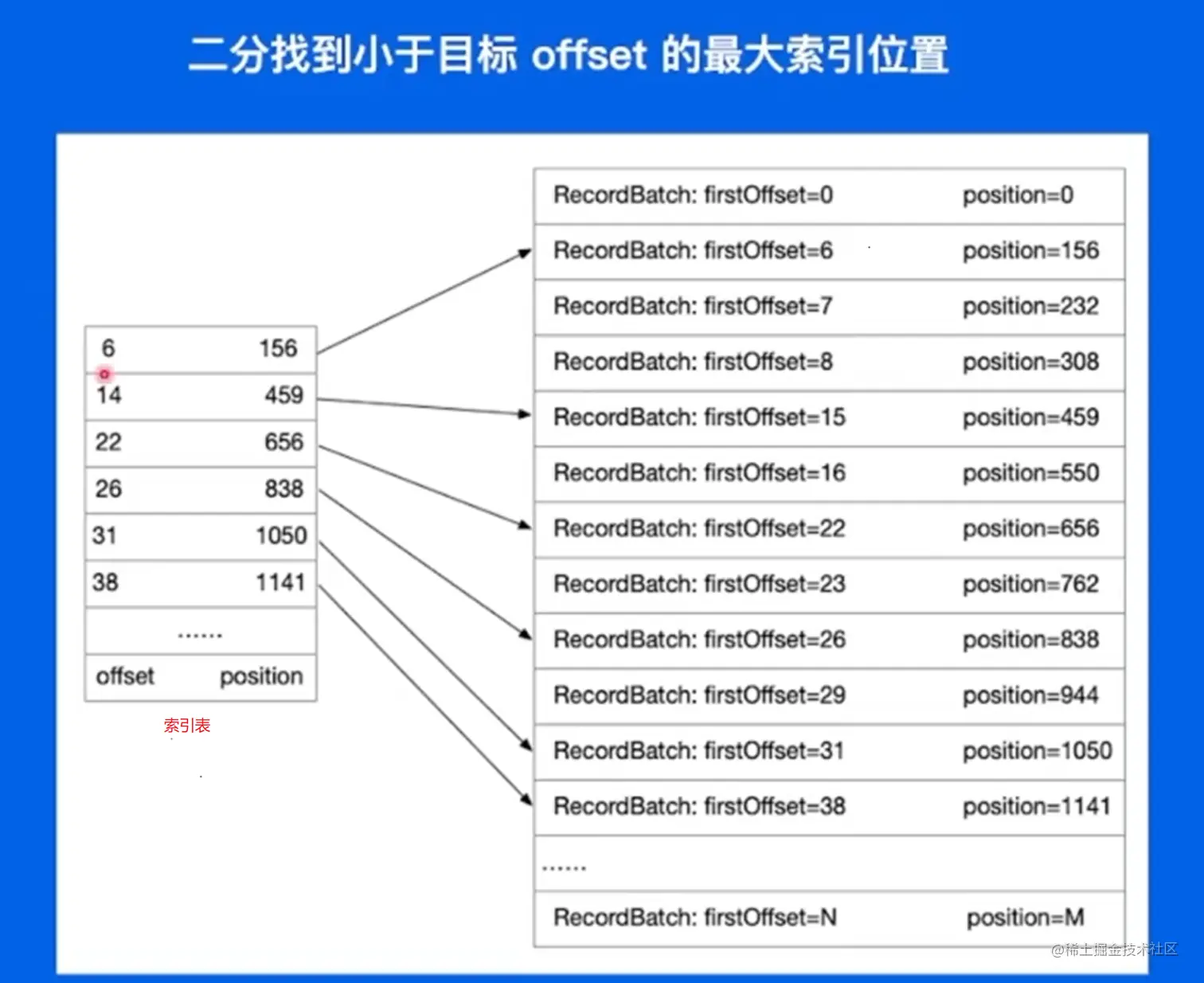

通过offset进行索引

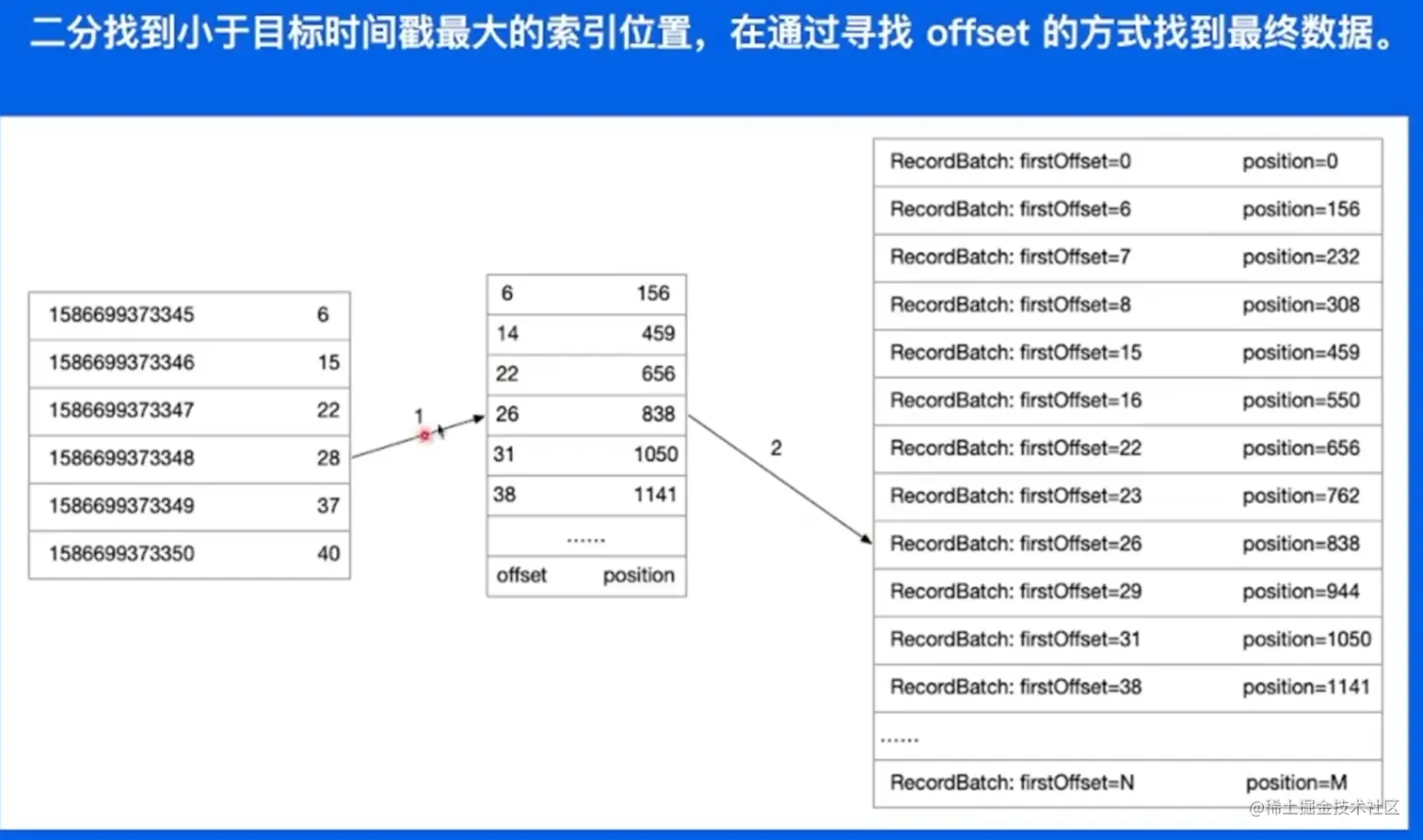

通过时间戳进行索引（二级索引表）

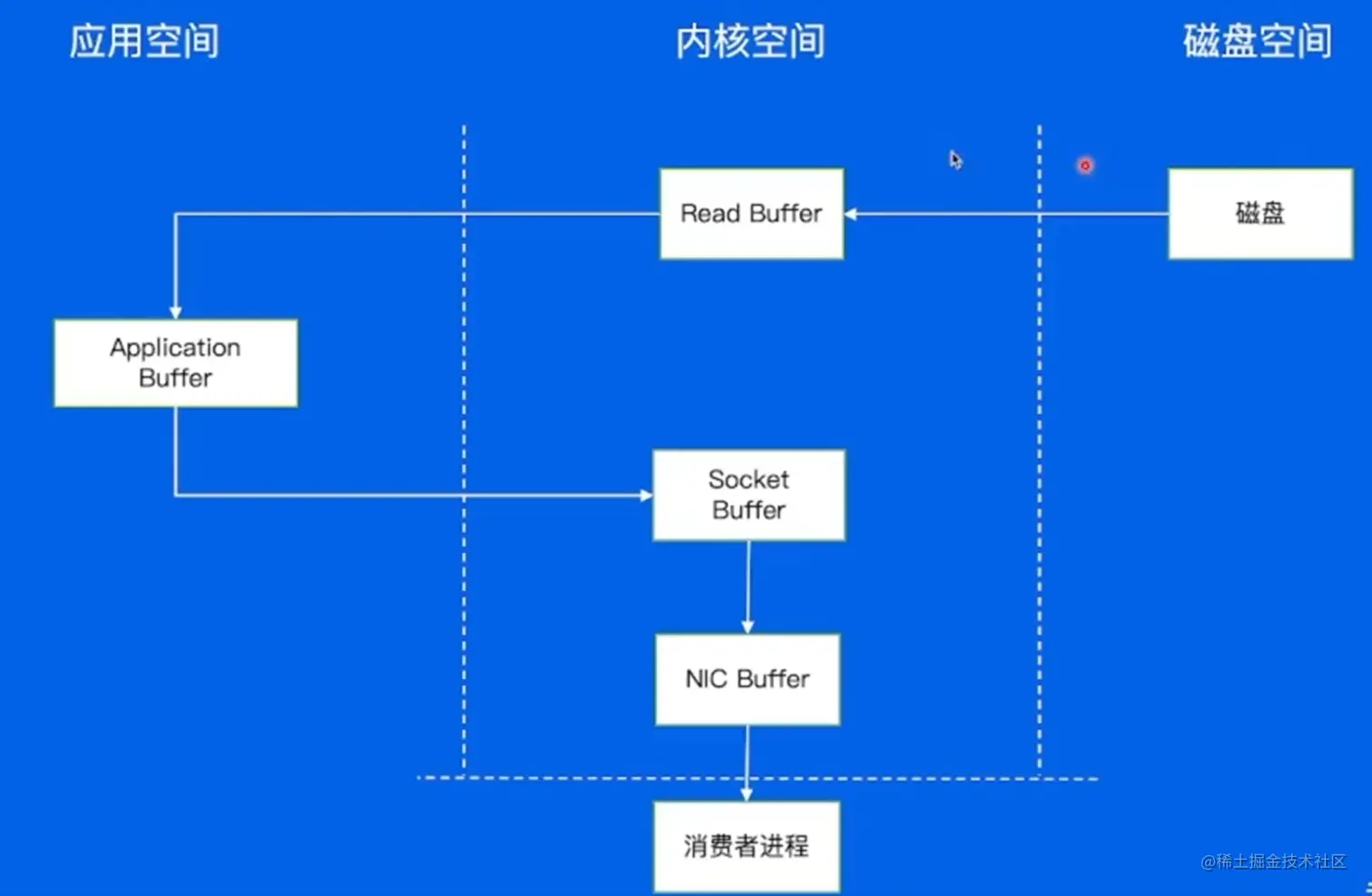

传统数据拷贝

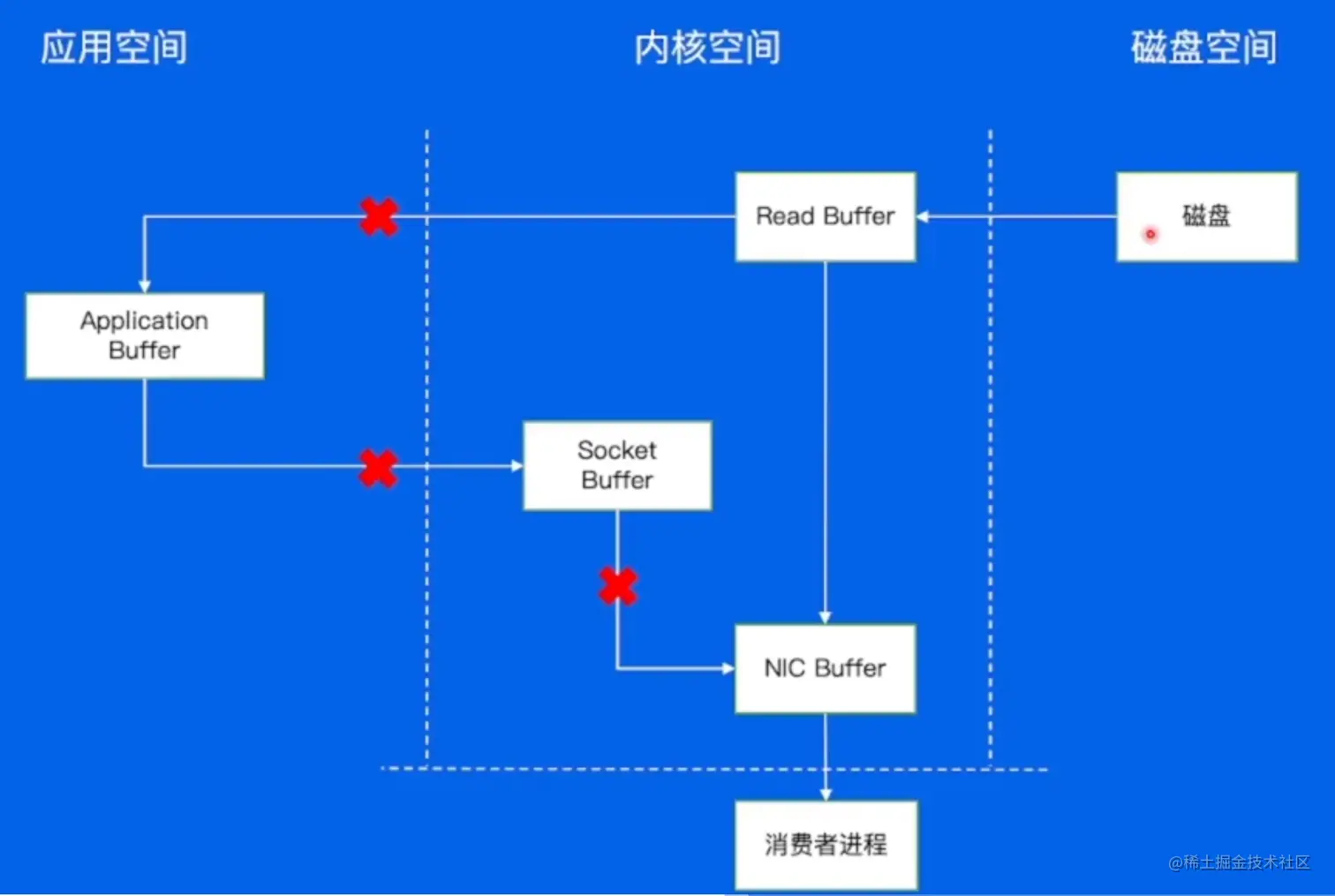

Broker——零拷贝

传统的数据传输方式涉及多次数据拷贝操作。例如，当应用程序从磁盘读取数据时，数据首先被拷贝到内核缓冲区，然后再次被拷贝到用户空间缓冲区，最后才能被发送到网络。这些数据拷贝操作会占用CPU时间和内存带宽，对系统性能产生影响。

而零拷贝技术通过避免数据的不必要拷贝，将数据直接从源缓冲区传输到目标缓冲区，以减少数据拷贝的次数。在 Kafka 中，零拷贝技术主要应用在生产者和消费者之间的数据传输过程中。

具体来说，Kafka 利用操作系统提供的 sendfile() 系统调用或类似的机制，实现了零拷贝。在生产者端，Kafka 使用 sendfile() 将数据从磁盘直接传输到网络套接字，而无需经过额外的数据拷贝。在消费者端，Kafka 利用零拷贝技术将数据从网络套接字直接写入到内存缓冲区，避免了额外的数据拷贝操作。

通过使用零拷贝技术，Kafka 在数据传输过程中能够更高效地利用系统资源，减少了不必要的数据拷贝和上下文切换操作，提高了数据传输的吞吐量和性能，同时降低了CPU和内存的开销。这对于处理大量数据和实现低延迟的消息传递非常有益。

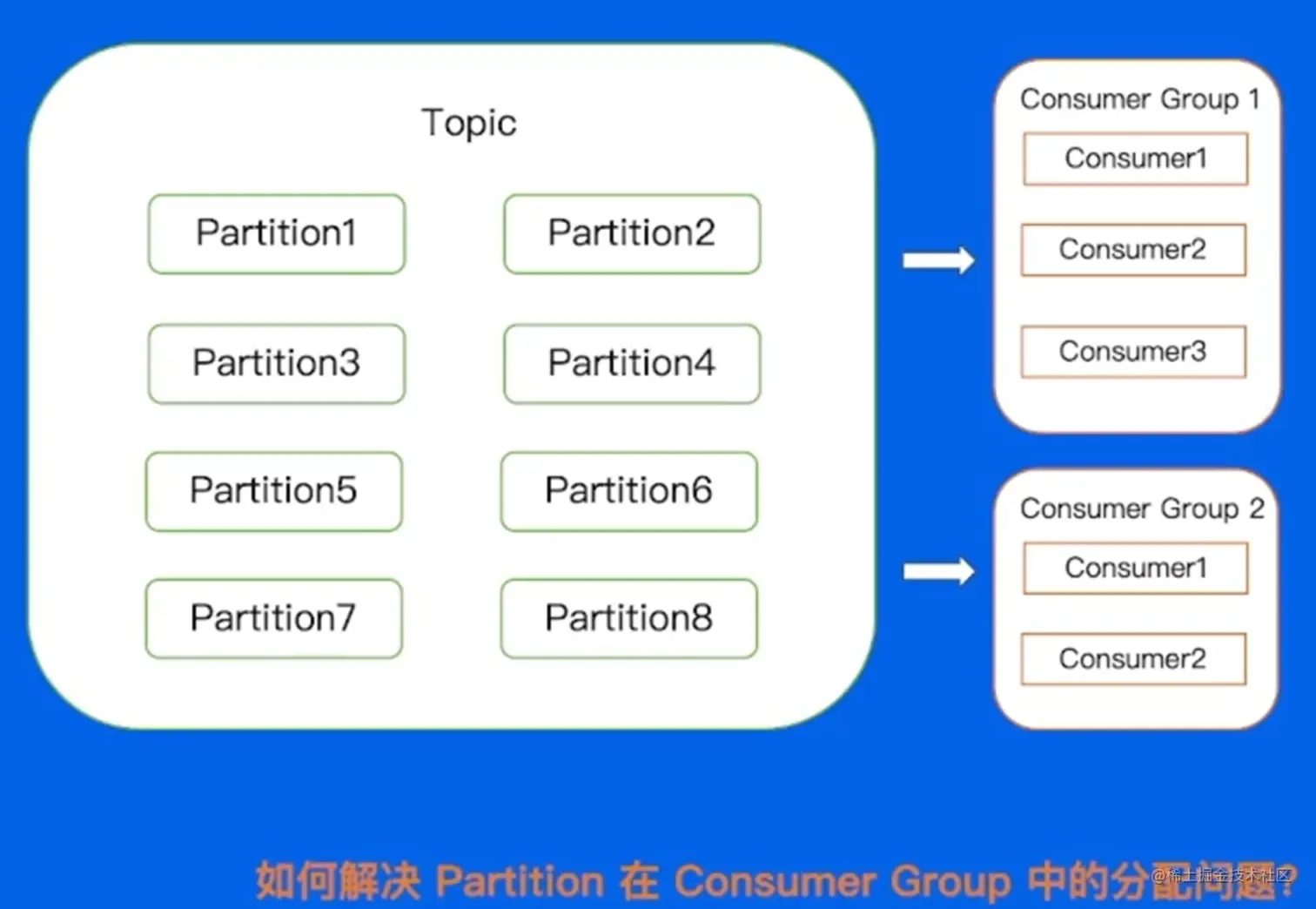

消息的接收端

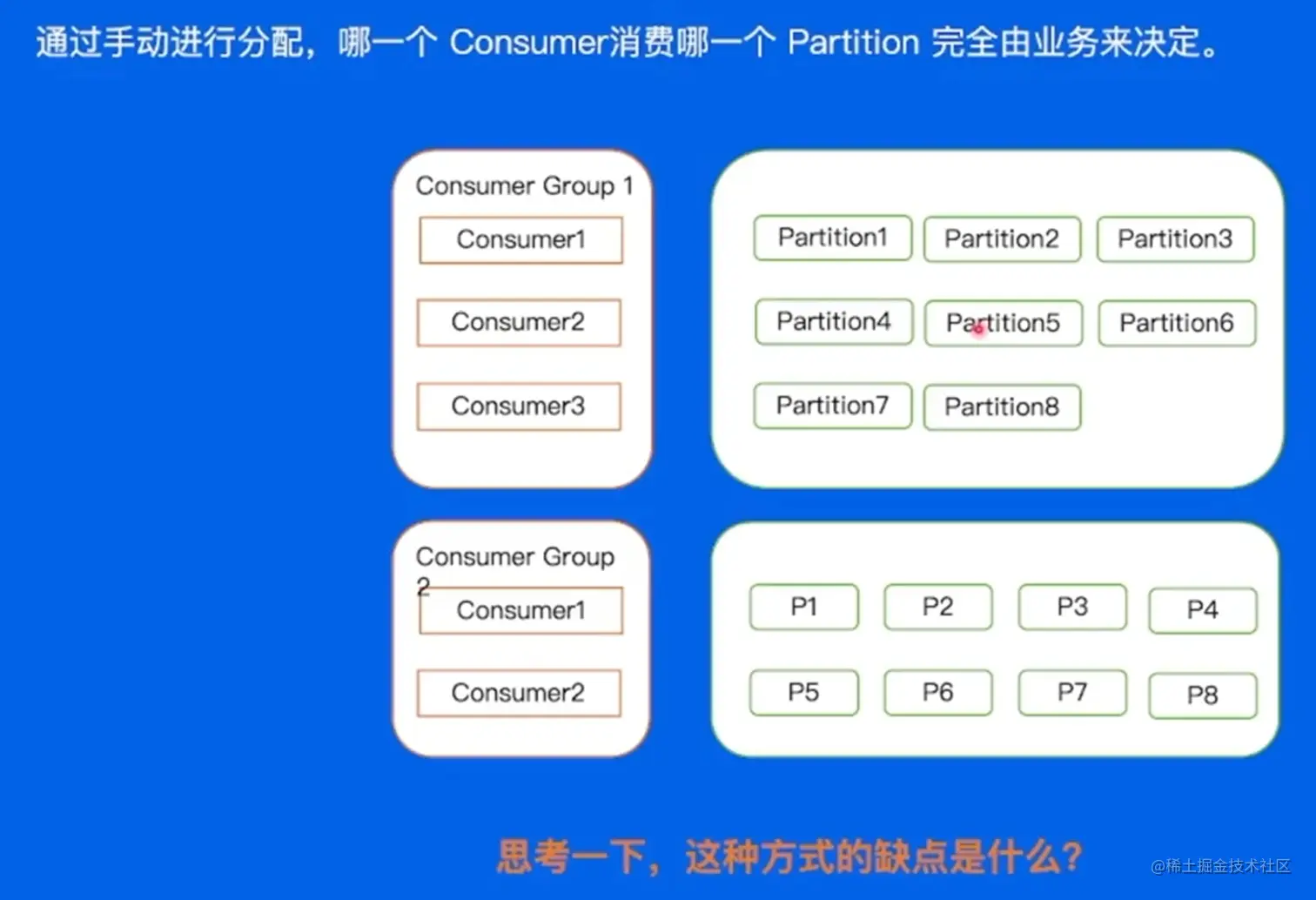

low level（消费方式）


  • 不能容灾，如果consumer3挂掉了，那么topic中的partition7和partition8的数据流断掉了

  • 新建consumer时需要重新分配，启停之前正在消费的consumer

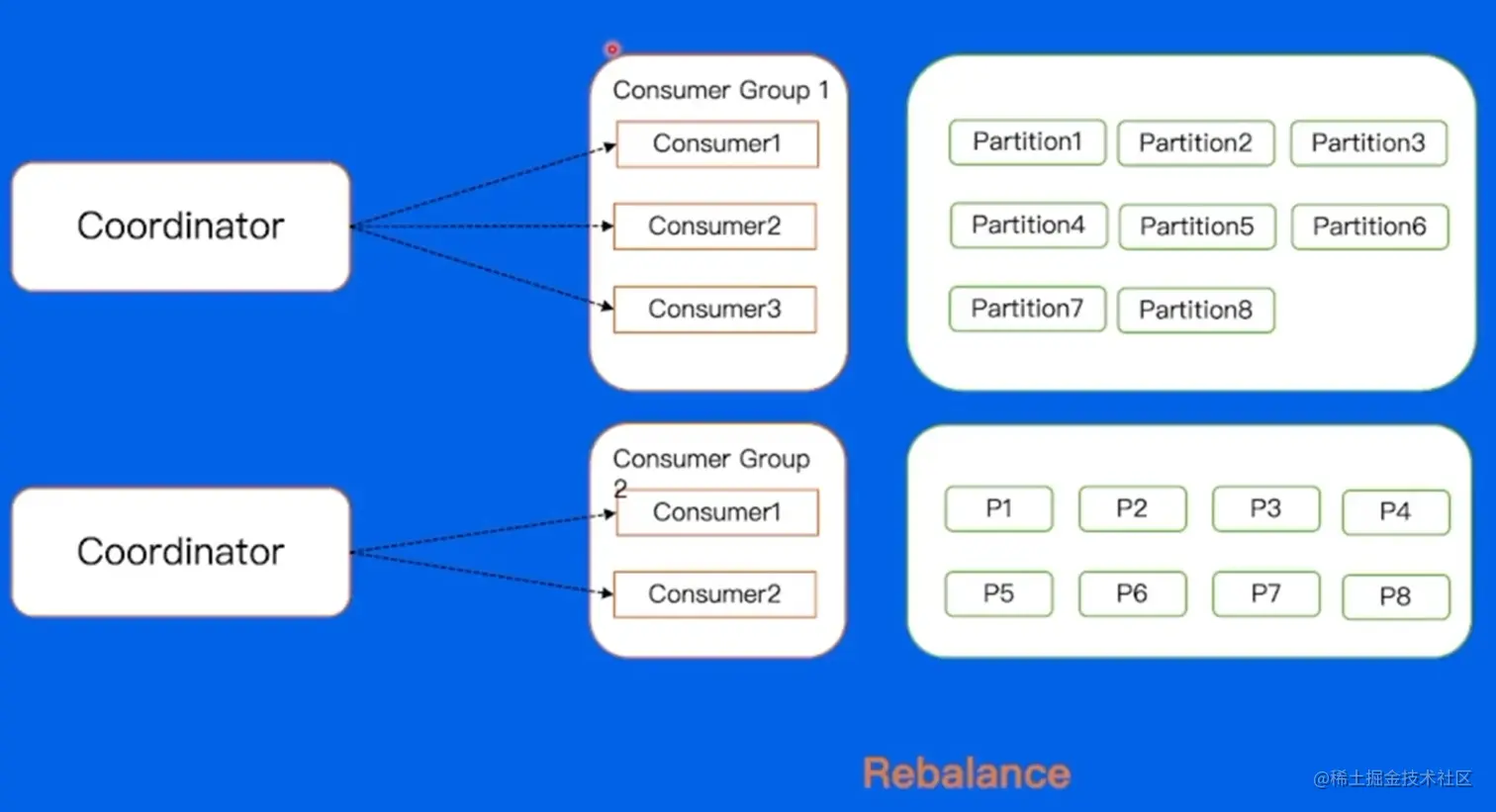

high level（消费方式）

自动分配

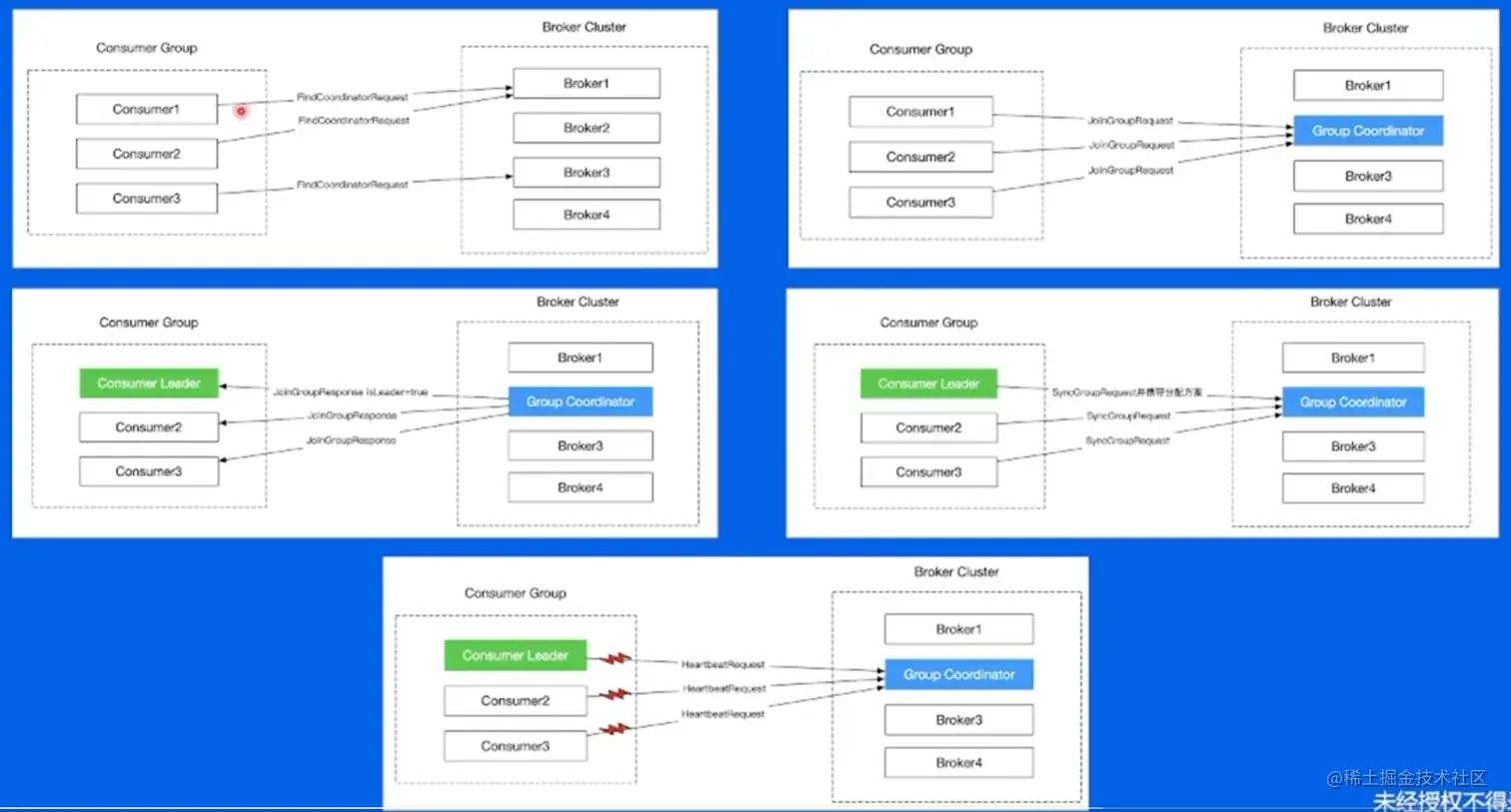

怎么达到具体的Rebalance?

  1. 消费者向集群中负载最低的broker发送findCoordinatorRequest，该broker将coordinator信息发送回consumer
  2. 消费者向coordinator发送JoinGroupRequest，形成consumer group，coordinator也会选取一台consumer作为leader
  3. consumer group中的leader向coordinator发送SyncGroupRequest并携带分配方案，其他consumer只需发送SyncGroupRequest。
  4. coordinator把分配方案发送给consumer group中的consumer
  5. consumer group中的consumer隔一段时间需要向coordinator发送心跳信号，如果一段时间某一个consumer没有心跳则被踢出group 重新进行分配partition


小结：

刚才总共讲了哪一些可以帮助kafka提高吞吐或者稳定性的功能？

Producer：批量发送、数据压缩

Broker：顺序写，消息索引，零拷贝

Consumer：Rebalance

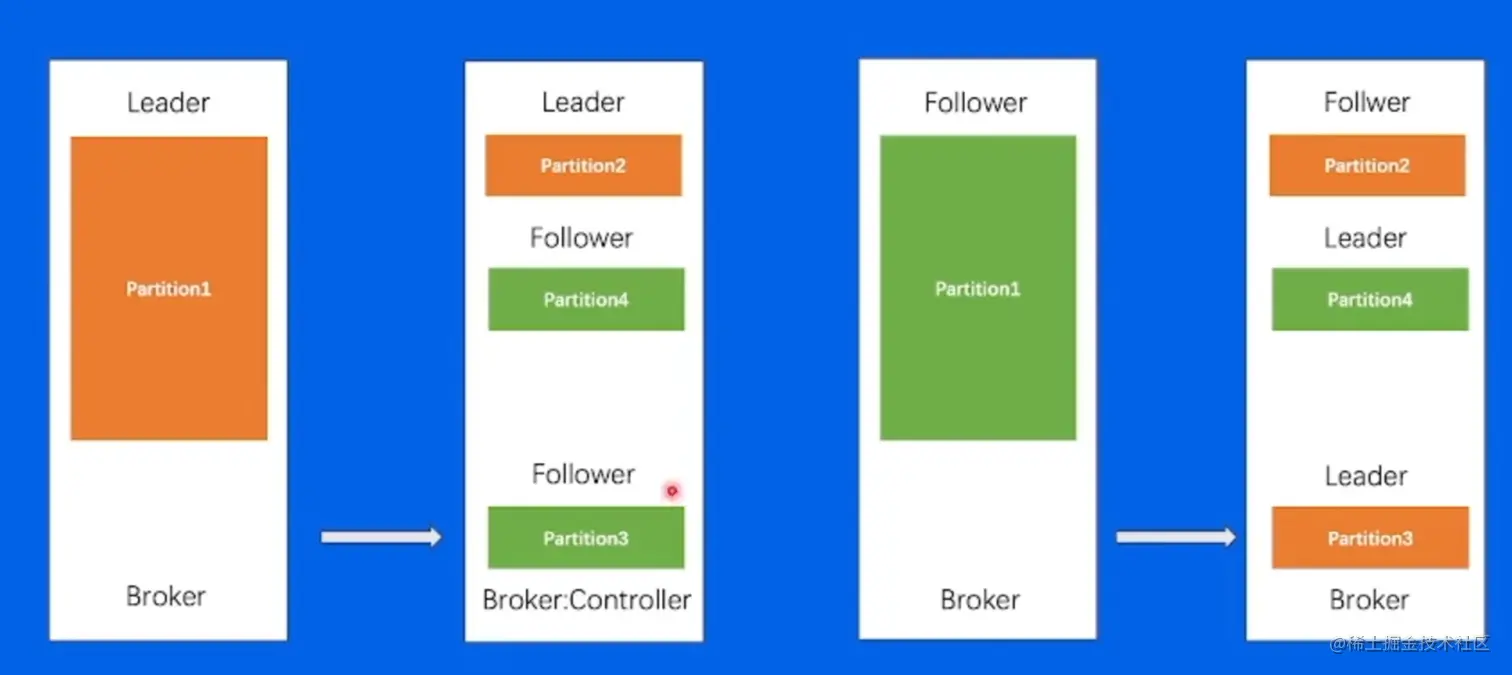

kafka——数据复制问题

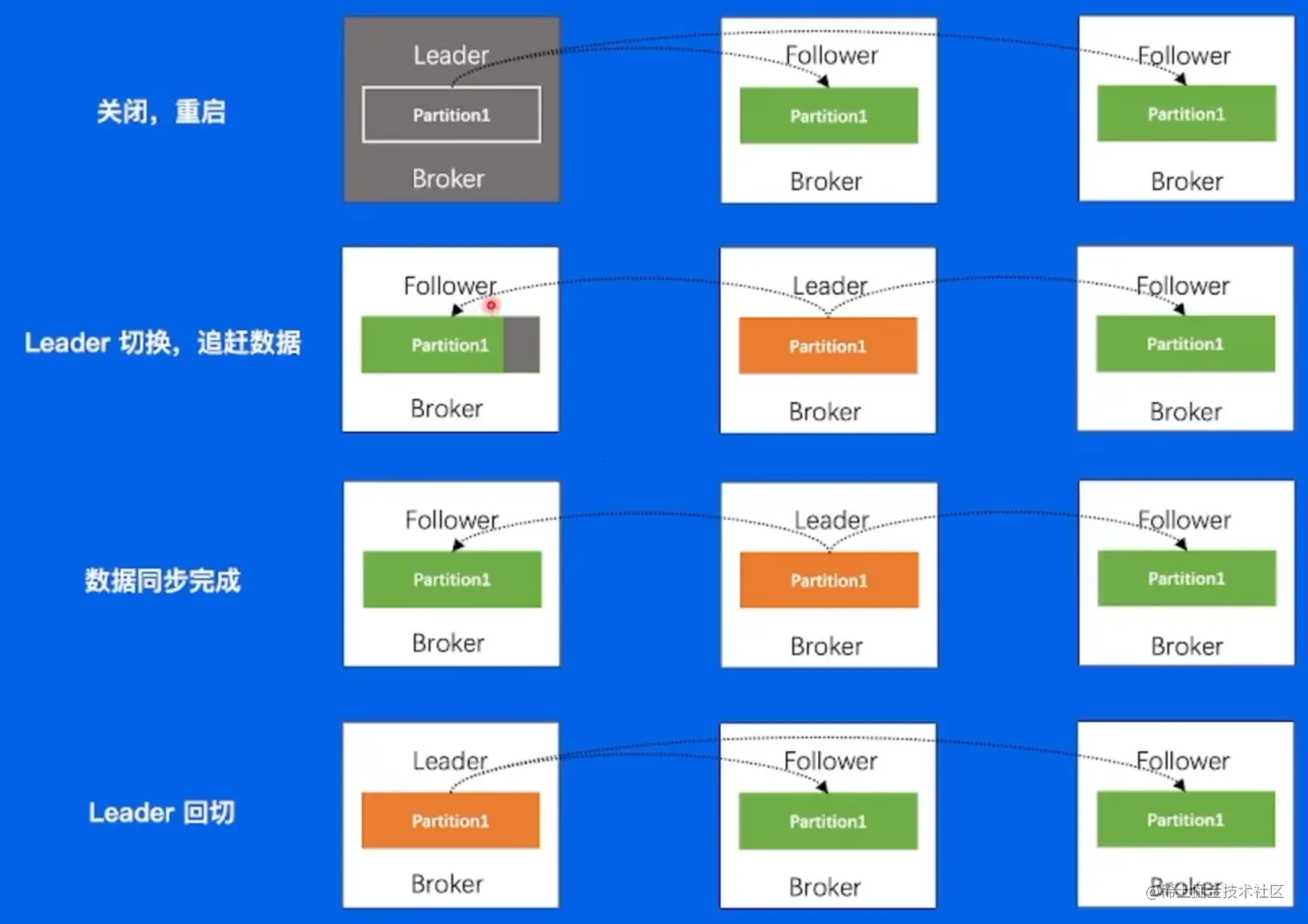

kafka集群升级业务时需要重启


重启代价过大

kafka—替换、扩容、缩容

跟重启类似，但替换和扩容都要从0开始追赶数据。

kafka— 负载均衡问题


kafka问题总结

  1. 运维成本高
  2. 对于负载不均衡的场景，解决方案复杂
  3. 没有自己的缓存，完全依赖Page Cache（文件系统自带）
  4. Controller 和 Coordinator 和 Broker在同一进程中，大量的IO会造成其性能下降。

BMQ

定义

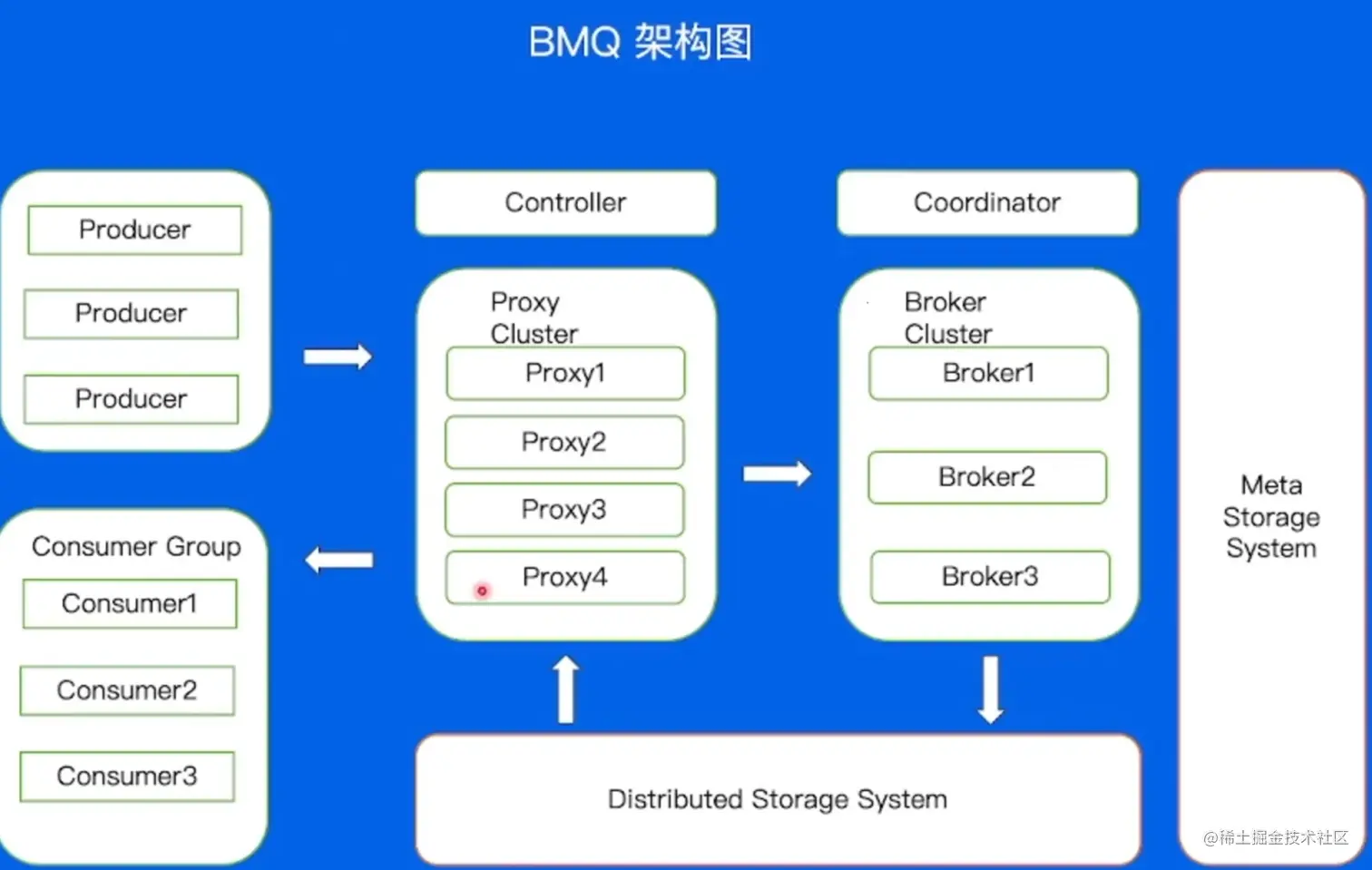

BMQ为解决Kafka存在的问题应运而生。兼容Kafka协议，存算分离（可以将broker中的数据放到分布式存储系统中），云原生消息队列

Producer和Consumer基本和Kafka协议中的相同。


使用的分布式存储系统是HDFS

读写分离，存算分离，没有数据复制之后，性能大大提高

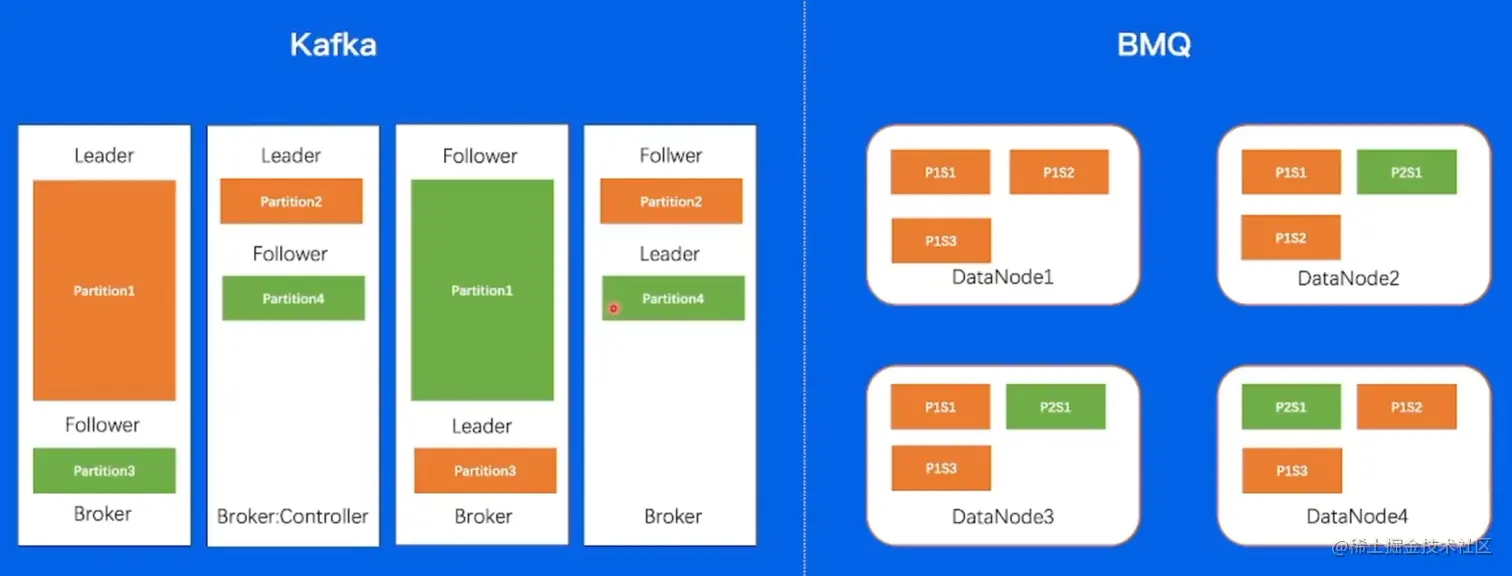

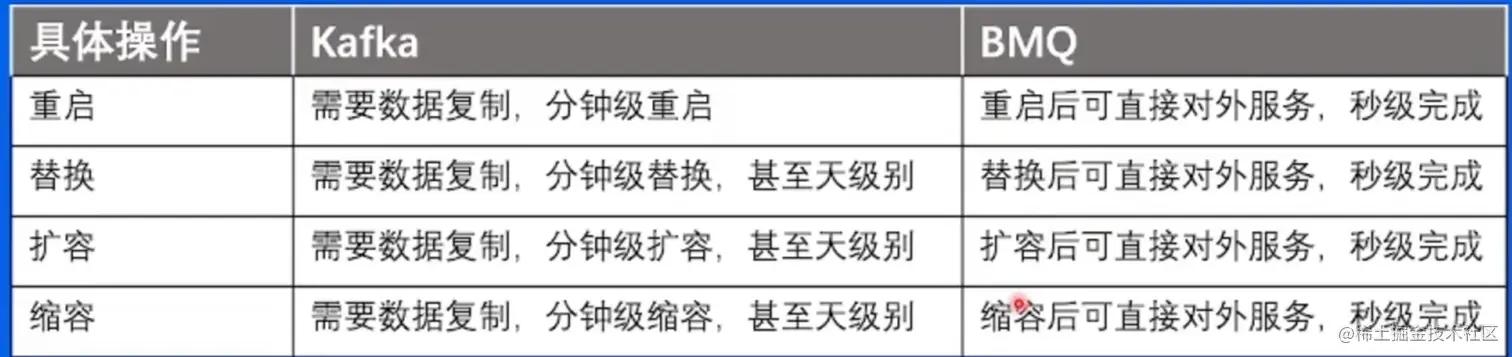

Kafka与BMQ操作性能对比

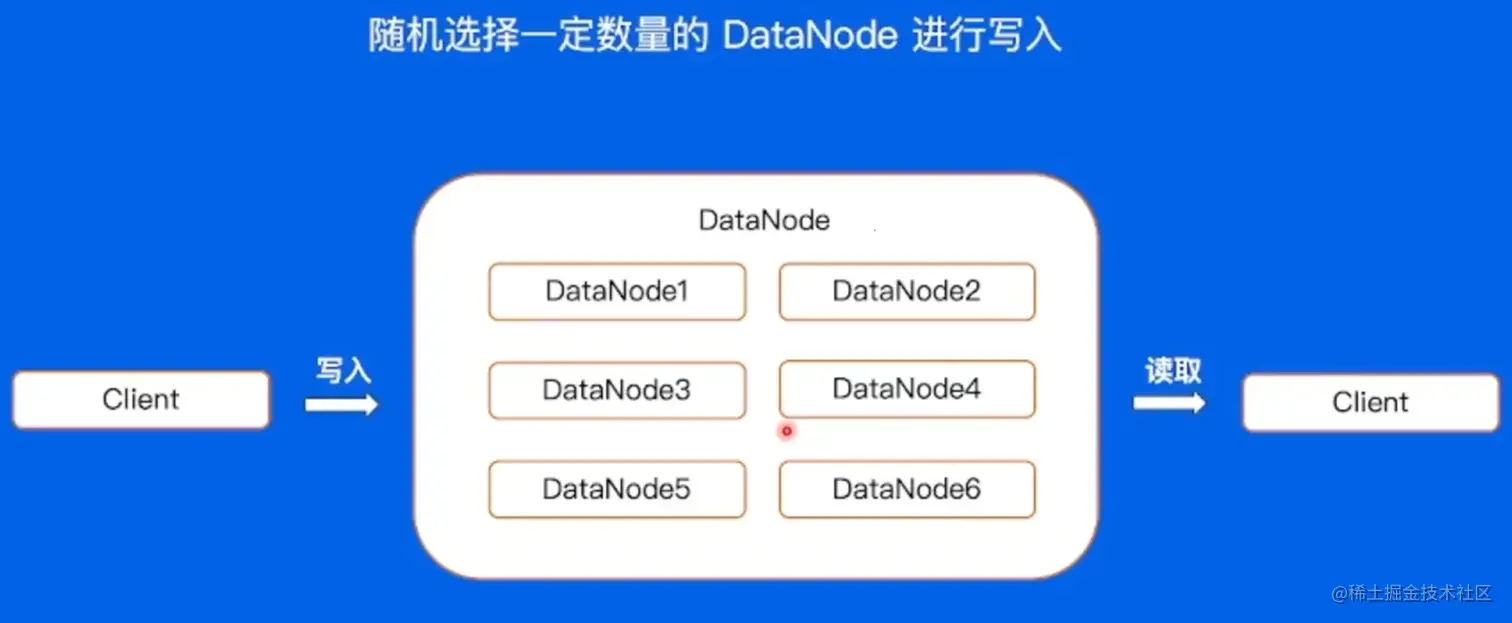

HDFS写文件流程


BMQ文件结构


BMQ（Balanced Message Queue）是一种用于解决 Kafka 负载不均衡问题的解决方案。Kafka 负载不均衡指的是 Kafka 集群中的分区（Partitions）在不同的 Broker 节点上分布不均匀，导致某些 Broker 节点负载过高，而其他节点负载较低的情况。

BMQ 通过以下方式解决 Kafka 负载不均衡问题：

  1. 动态分区分配：BMQ 采用动态的分区分配策略，能够根据当前 Broker 节点的负载情况，自动调整分区的分布，使得各个节点的负载更加均衡。
  2. 基于权重的分区分配：BMQ 引入了权重机制，通过为每个 Broker 节点分配不同的权重值，来影响分区的分配情况。具有较低负载的节点将被分配更多的分区，而具有较高负载的节点将被分配较少的分区，从而实现负载均衡。
  3. 动态调整机制：BMQ 在运行时会根据实时的负载情况动态调整分区的分配。当某个节点的负载过高或过低时，BMQ 将根据预先设定的策略进行重新分配，以使得负载更加均衡。
  4. 容错机制：BMQ 考虑了 Kafka 集群的容错性，在进行分区分配时会考虑到故障节点的情况，避免将分区分配给故障节点或无法正常提供服务的节点。

通过上述机制，BMQ 能够有效地解决 Kafka 负载不均衡的问题，提高集群的整体性能和稳定性。它能够动态地调整分区的分配，使得各个节点的负载均衡，并考虑到节点故障情况，保证了系统的可用性和可靠性。

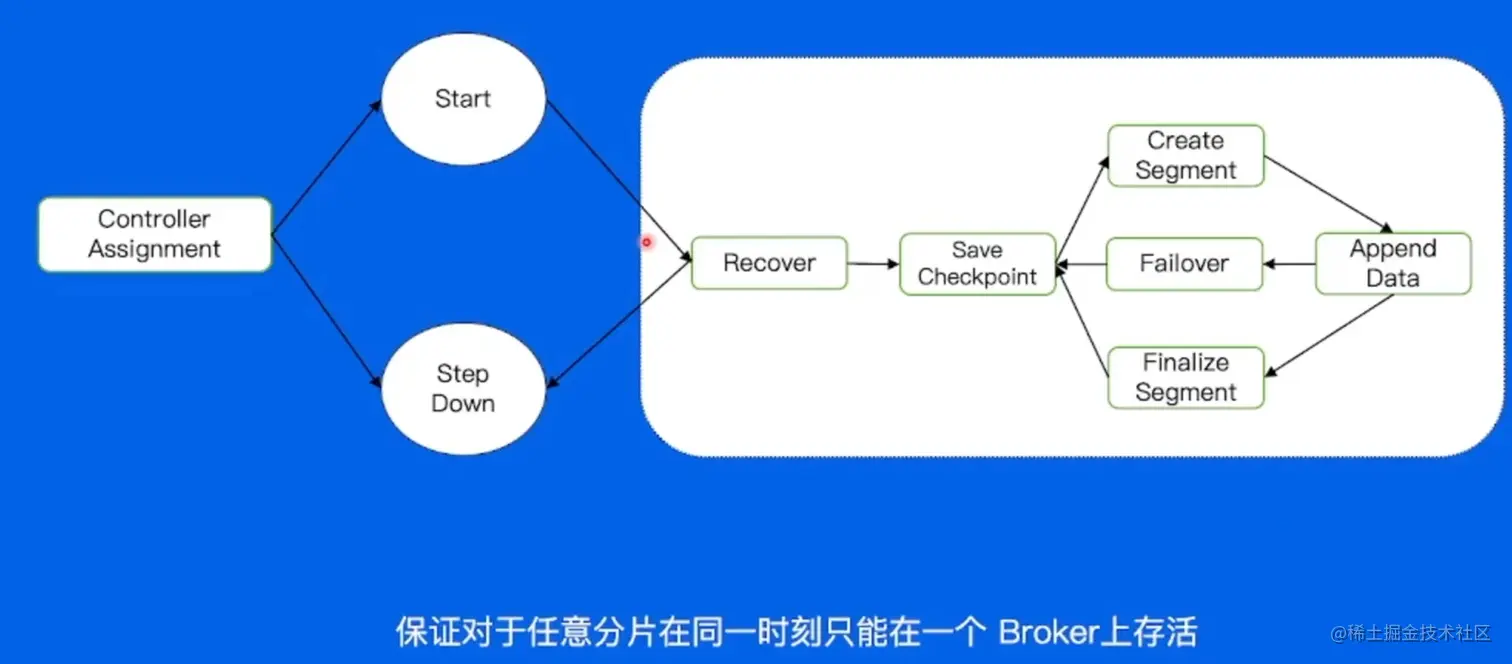

Broker—Partition状态机


对于partition来讲的话，最终是写在HDFS中的。不同broker中的partition（可能不止一个）向controller争夺写入HDFS的权利。写入的过程可能存在问题，首先Recover保证云数据和真实数据保持一致。

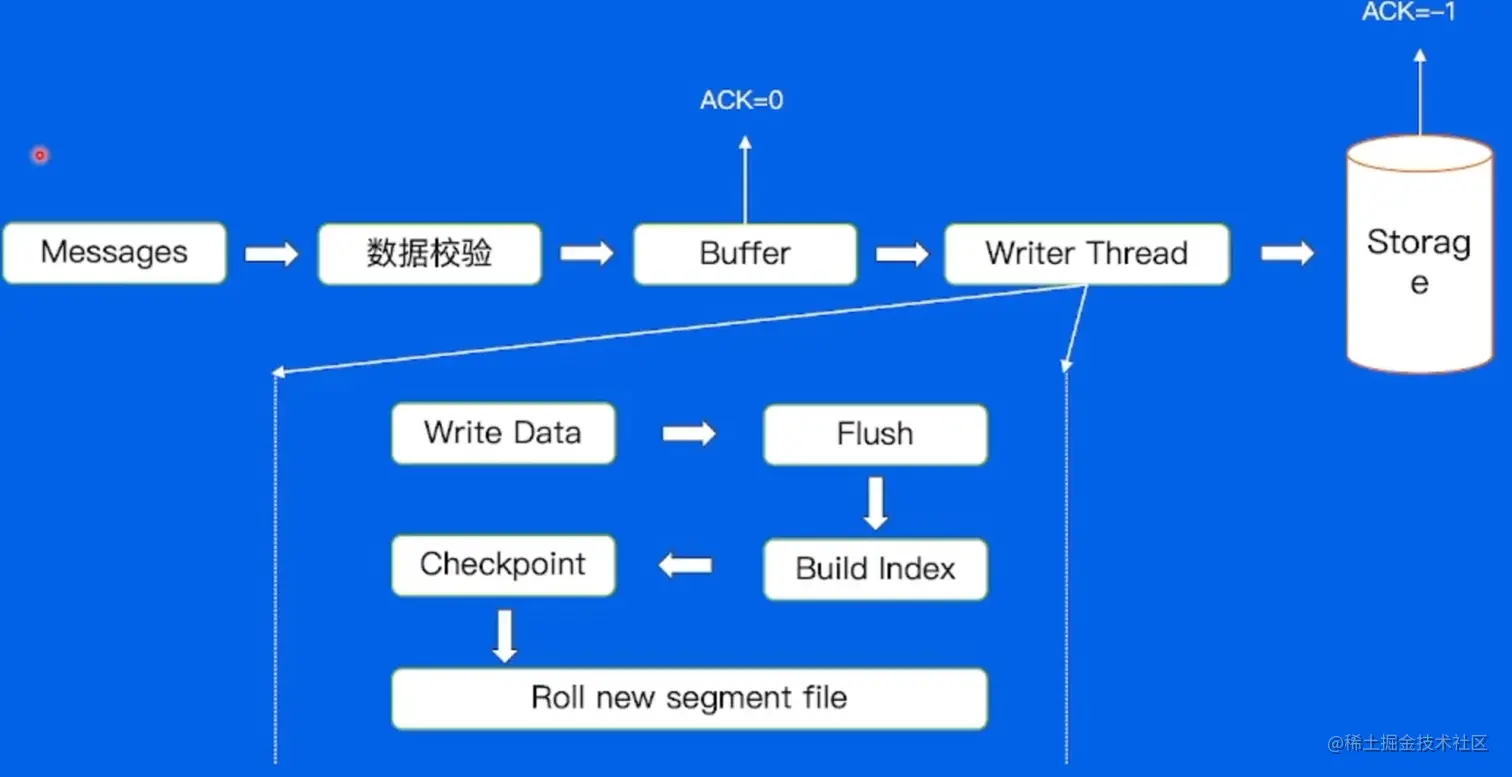

Broker——写文件流程


Broker—写文件 failover

如果DataNode节点挂了或者是其他原因导致我们写文件失败，应该如何处理？

换一个可用的DataNode，创建一个新的segment

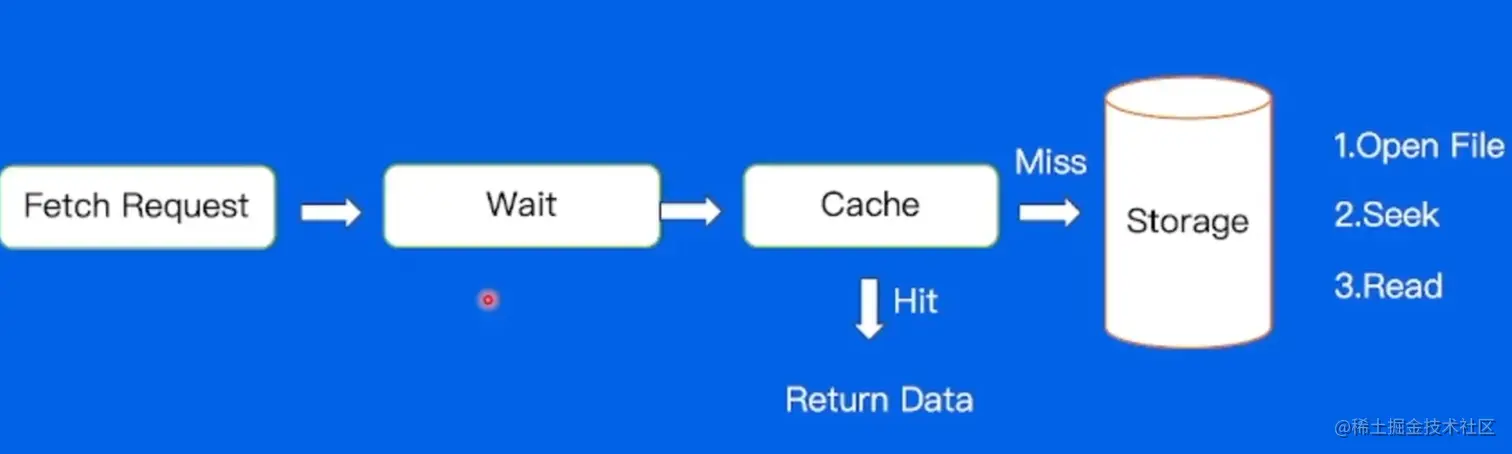

Proxy（读文件）


设置时间窗口，降低请求压力

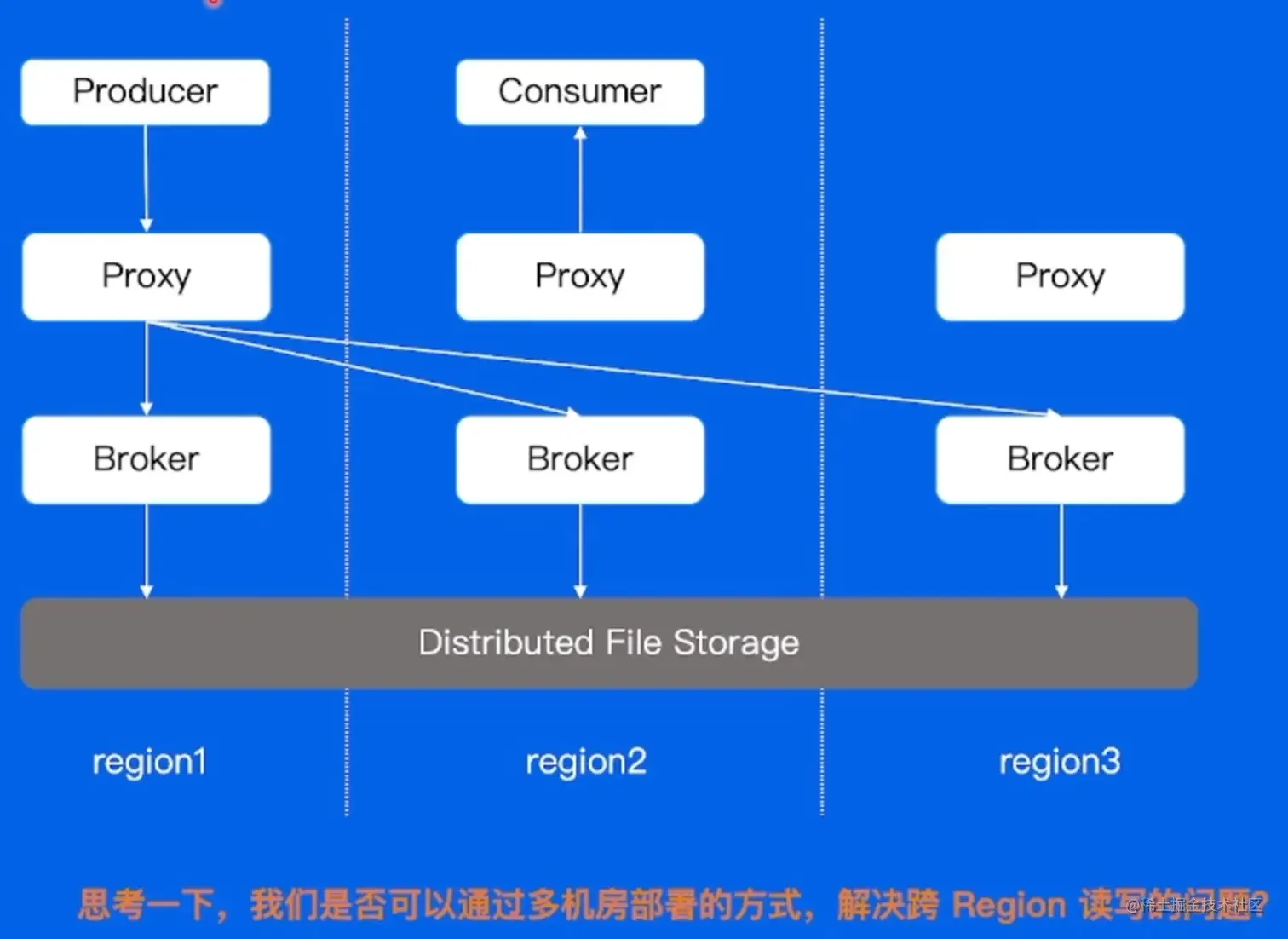

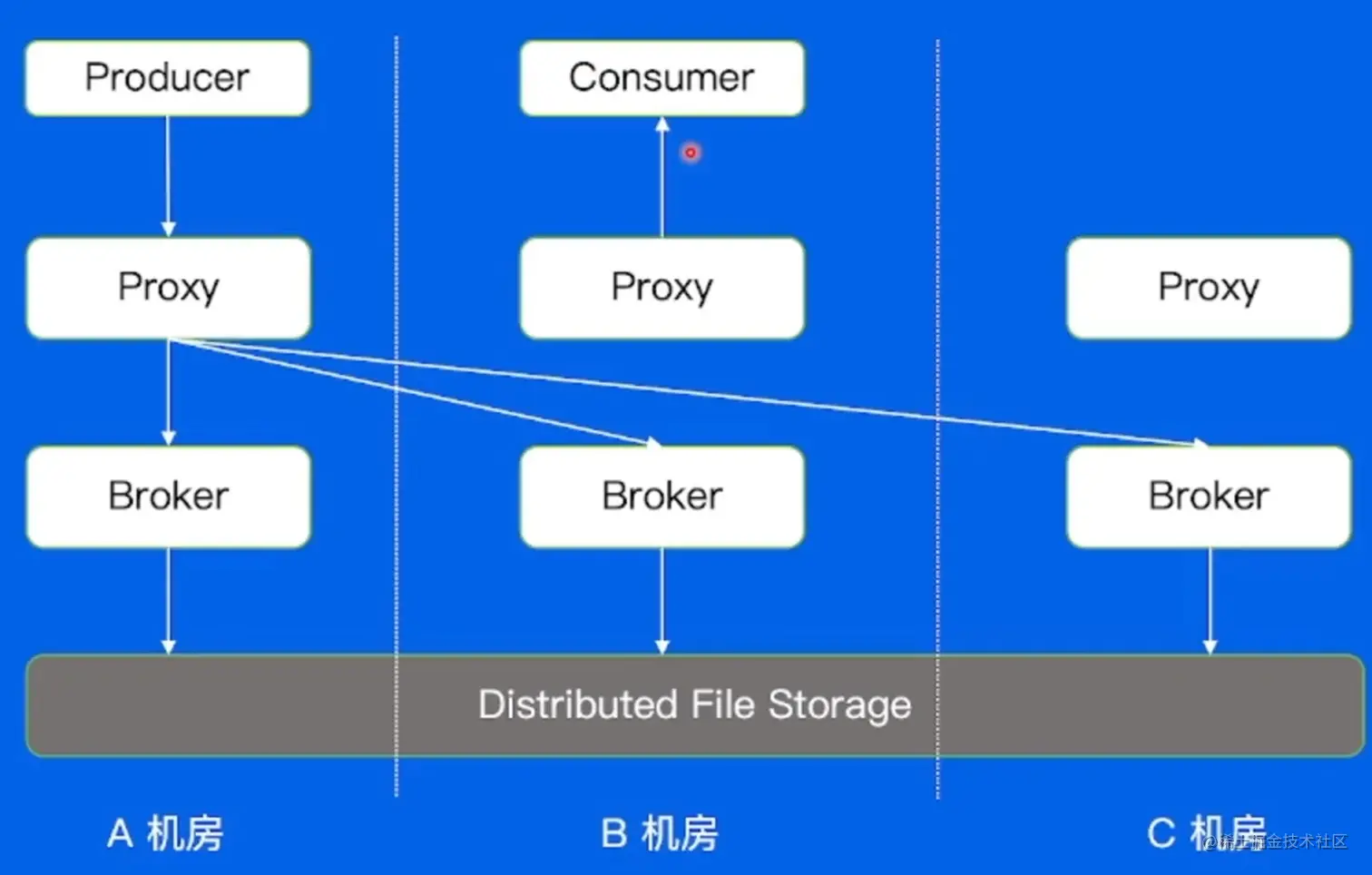

多机房部署


Proxy是全量的，每一个Broker保存一部分的partition。如果A机房宕机了，那么其相应的broker中的partition会rebalance到其他两个broker中去。

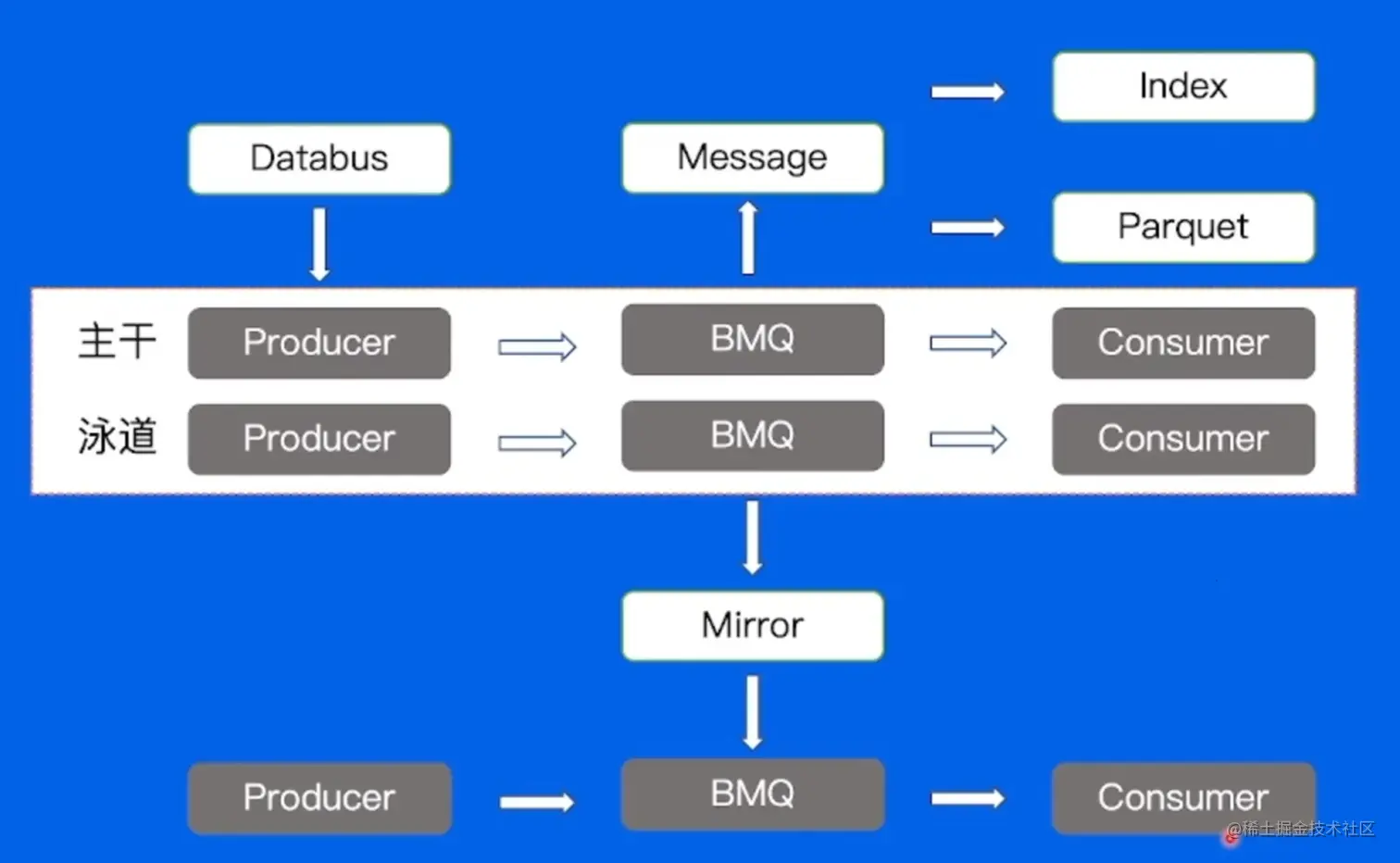

BMQ高级特性

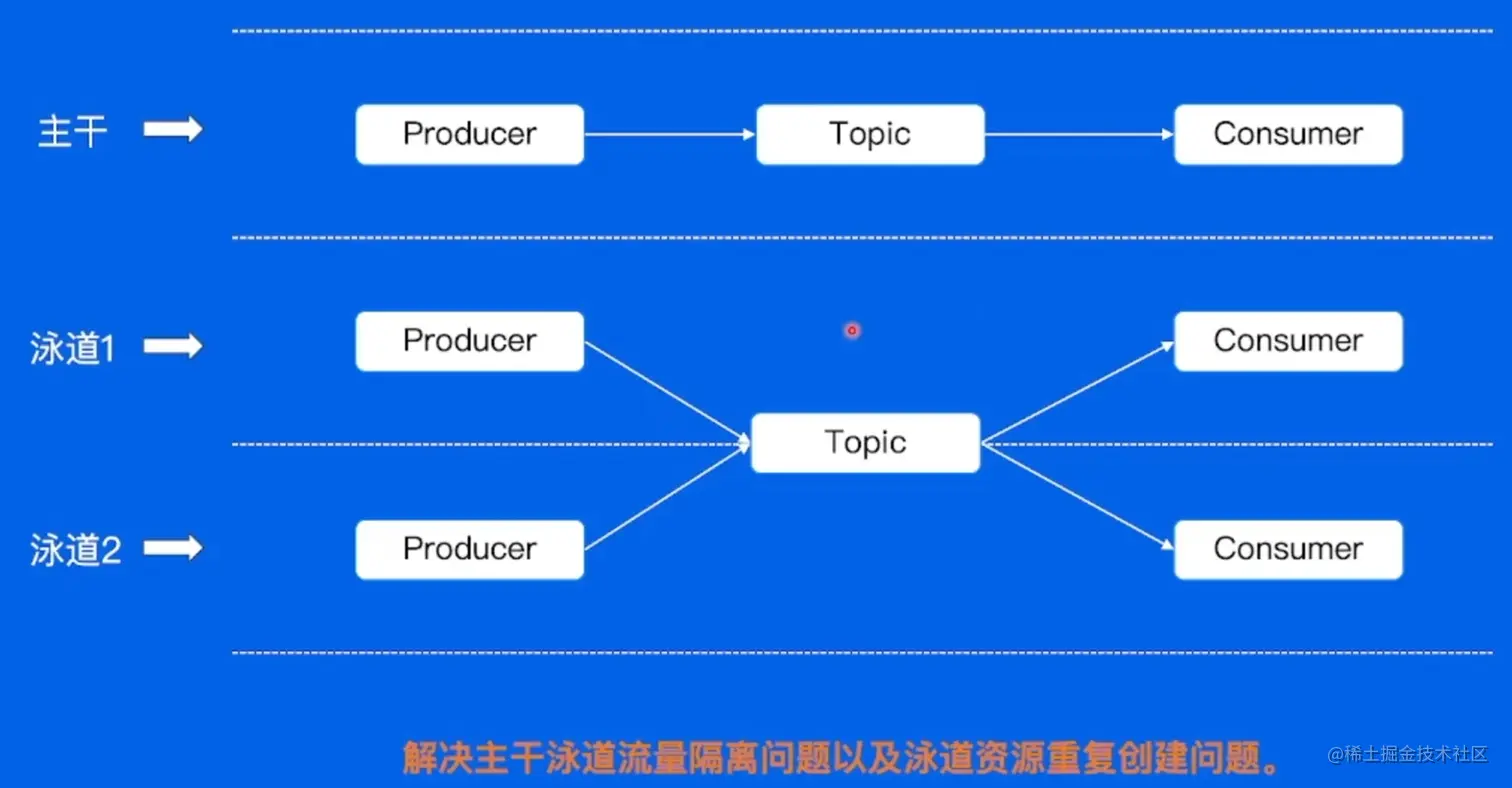

泳道消息：

——产生原因

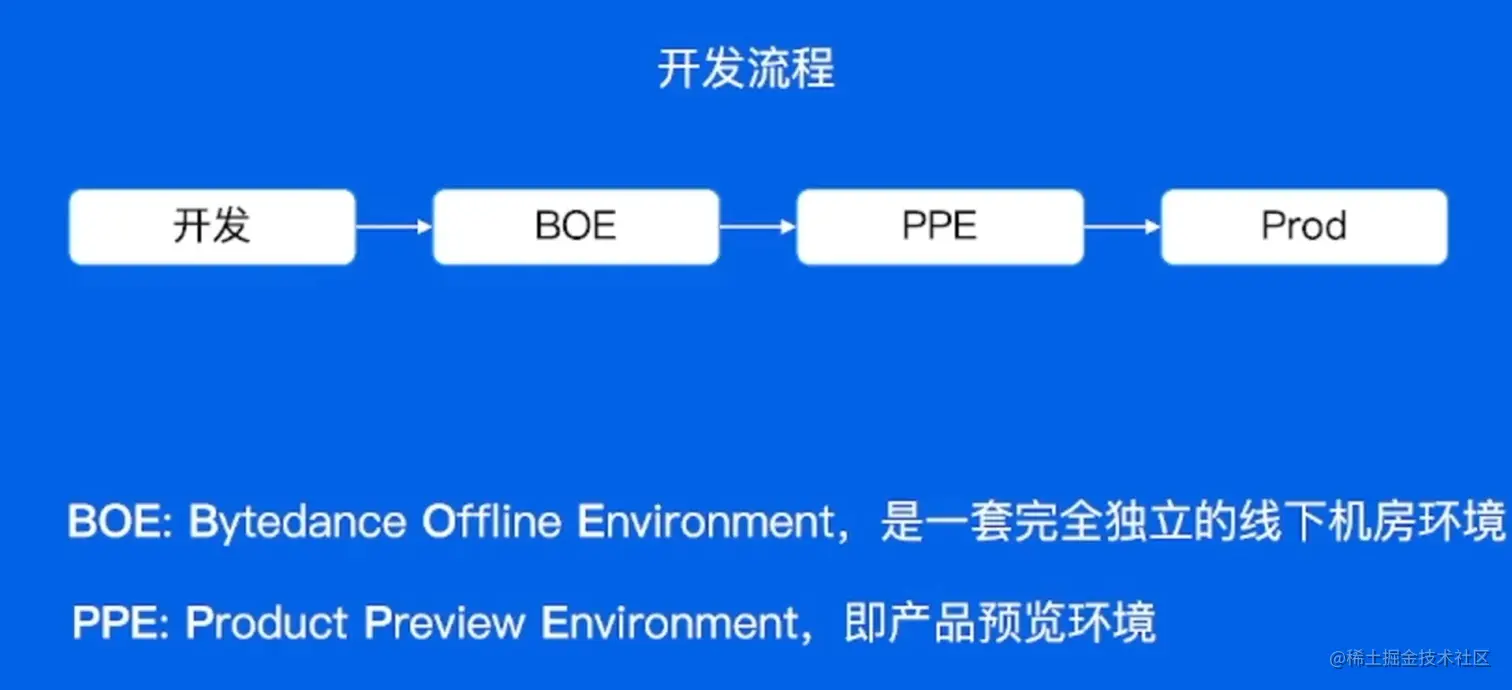

BOE测试：多人同时测试，需要等待上一个人测试完成

每多一个测试人员，都需要重新搭建一个相同配置的Topic，造成人力和资源的浪费。

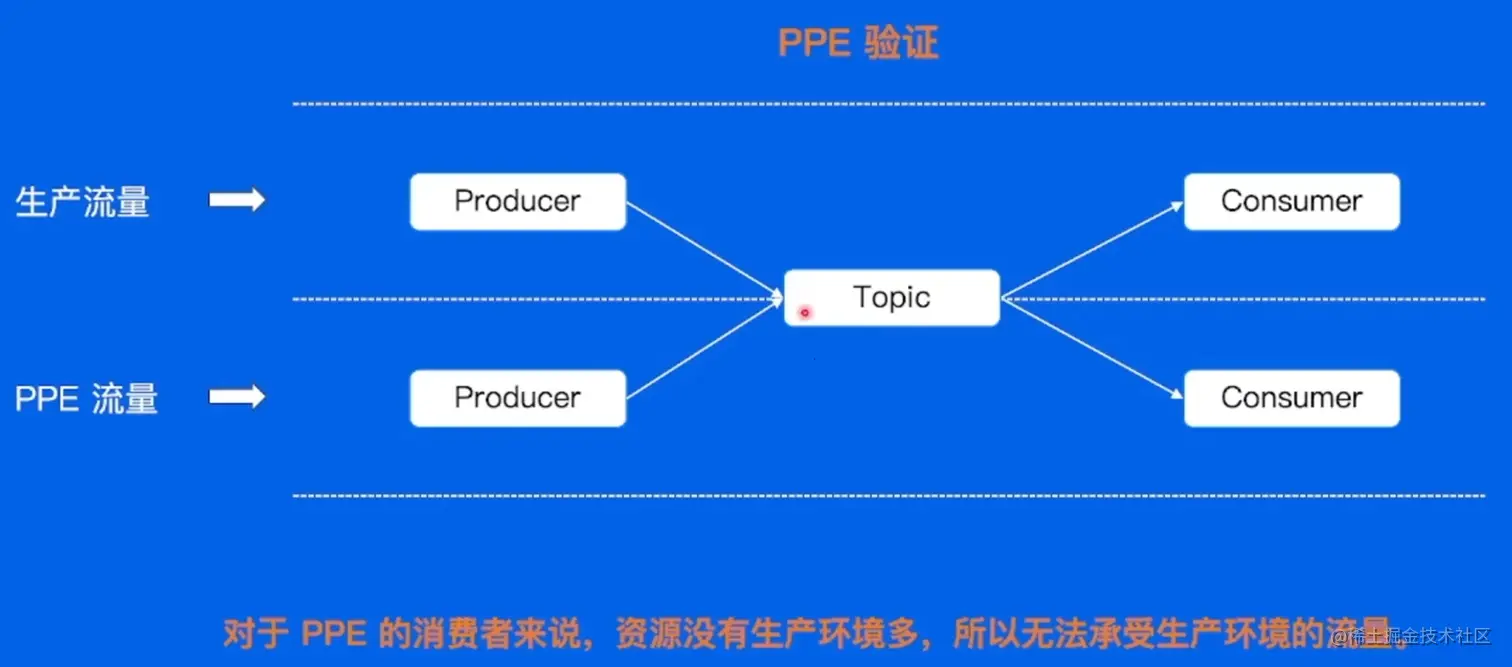

PPE验证：


泳道应运而生

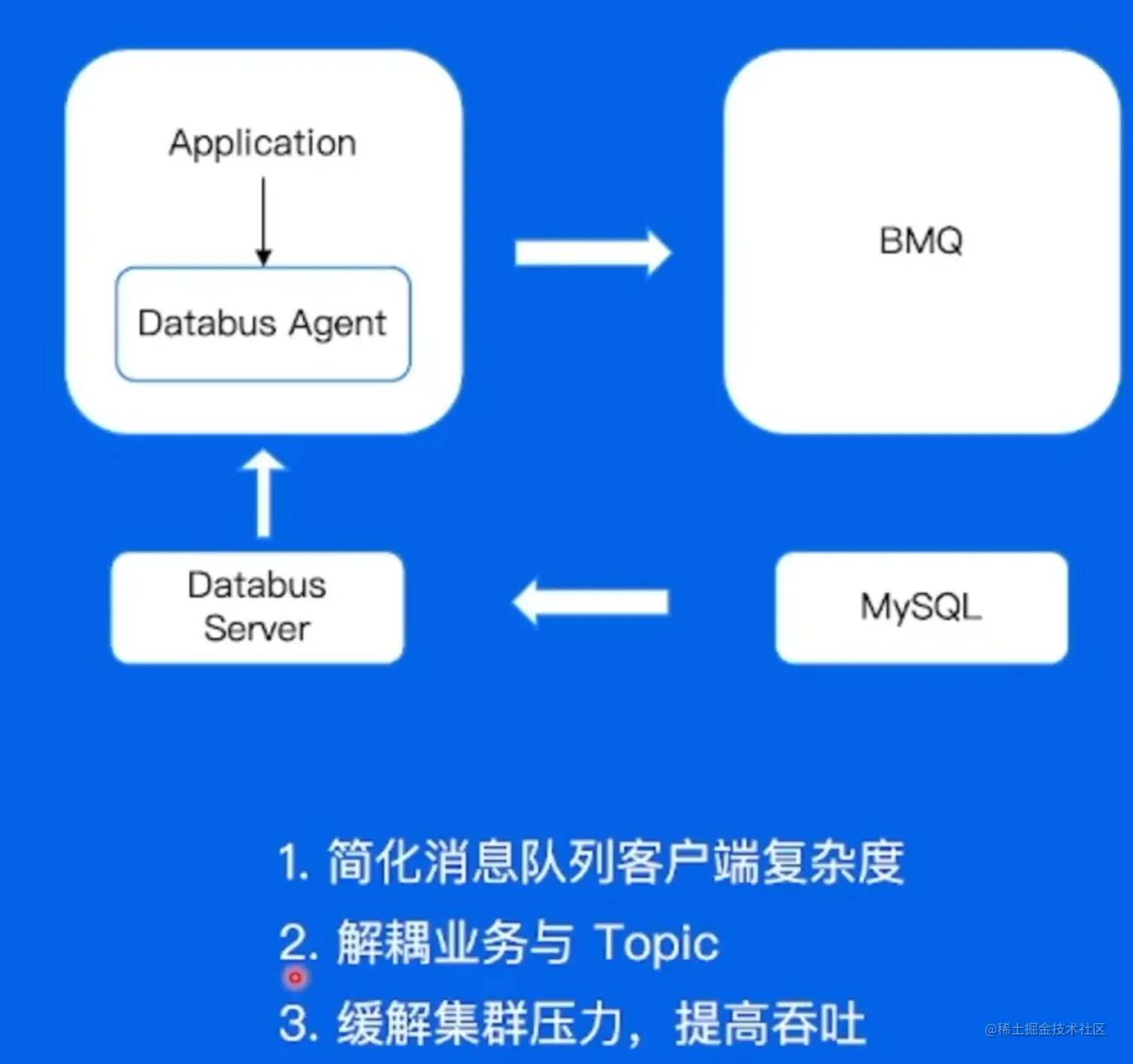

Databus

直接使用原生SDK会有什么问题？

  1. 客户端配置较为复杂
  2. 不支持动态配置，更改配置需要停掉服务
  3. 对于latency不是很敏感的业务，batch效果不佳

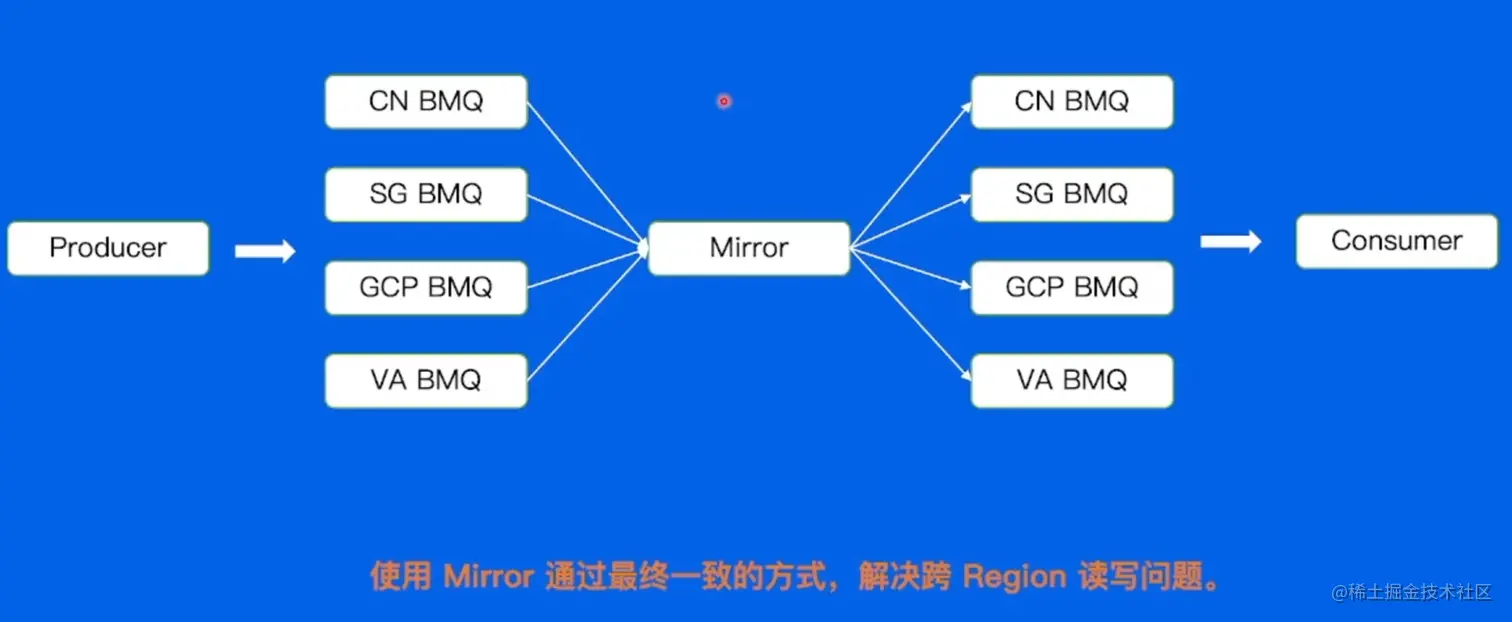

Mirror



Index

graph LR;
Producer-->BMQ-->Consumer

Query By:

  1. Offset
  2. Timestamp

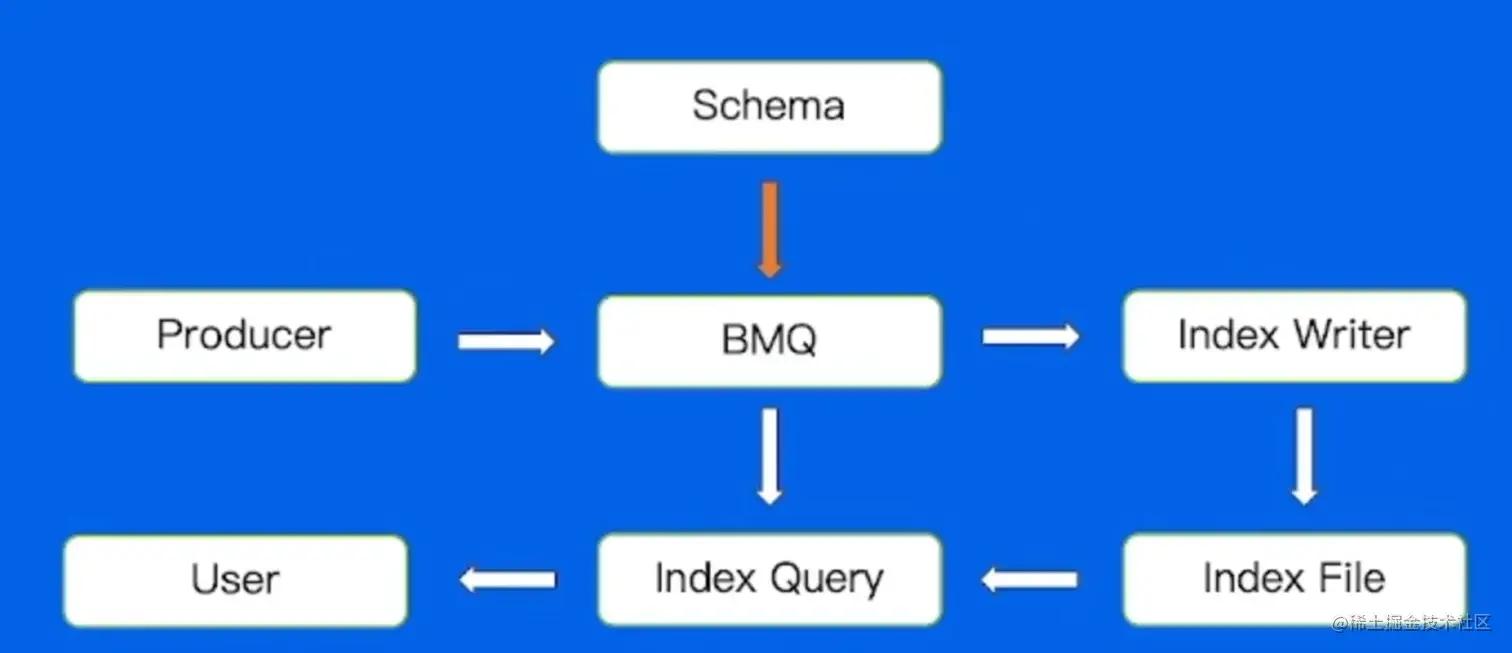

如果希望通过写入的LogId、UserId或者其他业务字段进行消息的查询，应该怎么做？

直接在BMQ中将数据结构化，配置索引DDL，异步构建索引后，通过Index Query服务读出数据

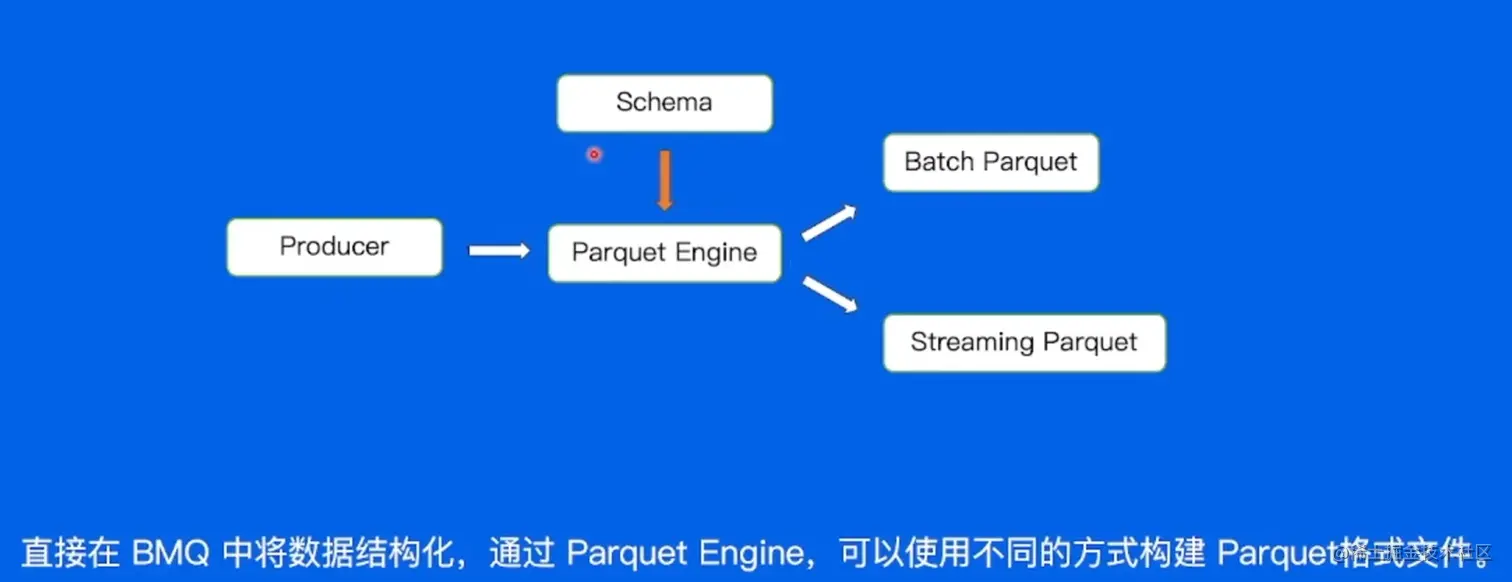

Parquet

Apache Parquet是Hadoop生态圈中一种新型列式存储格式，它可以兼容Hadoop生态圈中大多数计算框架（Hadoop、Spark等），被多种查询引擎支持（Hive、Impala、Drill等）


RocketMQ

使用场景：针对电商业务线，其业务设计广泛，如注册、订单、库存、物流等；同时，也会涉及许多业务峰值时刻，如秒杀活动、周年庆、定期特惠等（低延时）

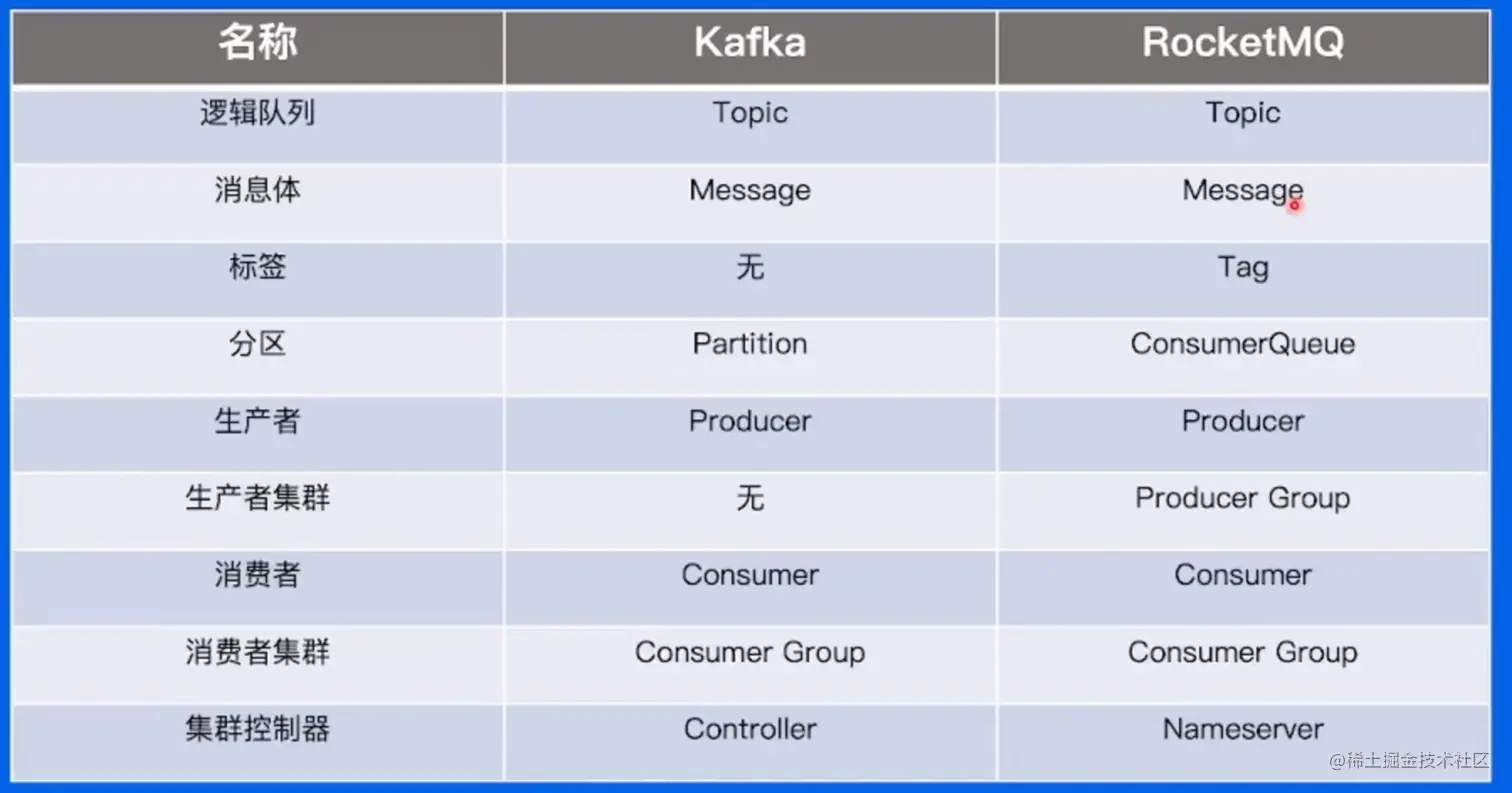

基本概念

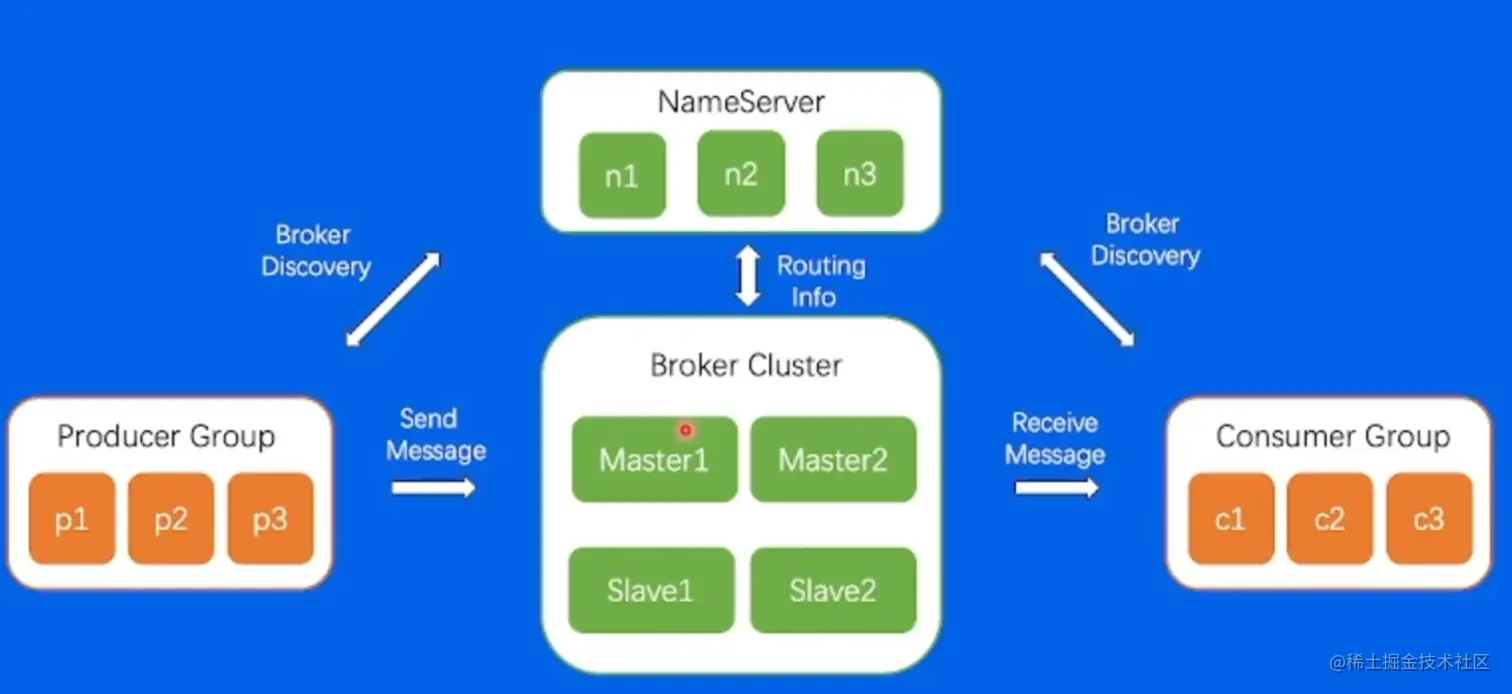

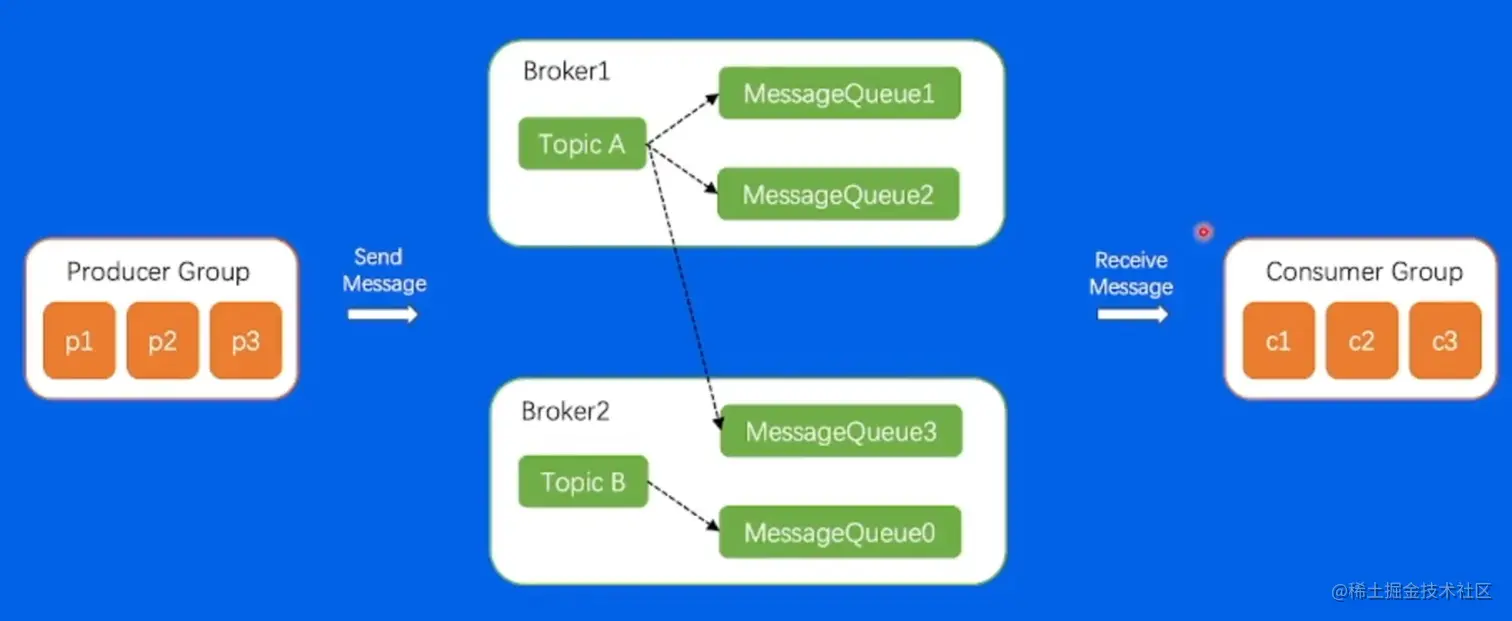

架构

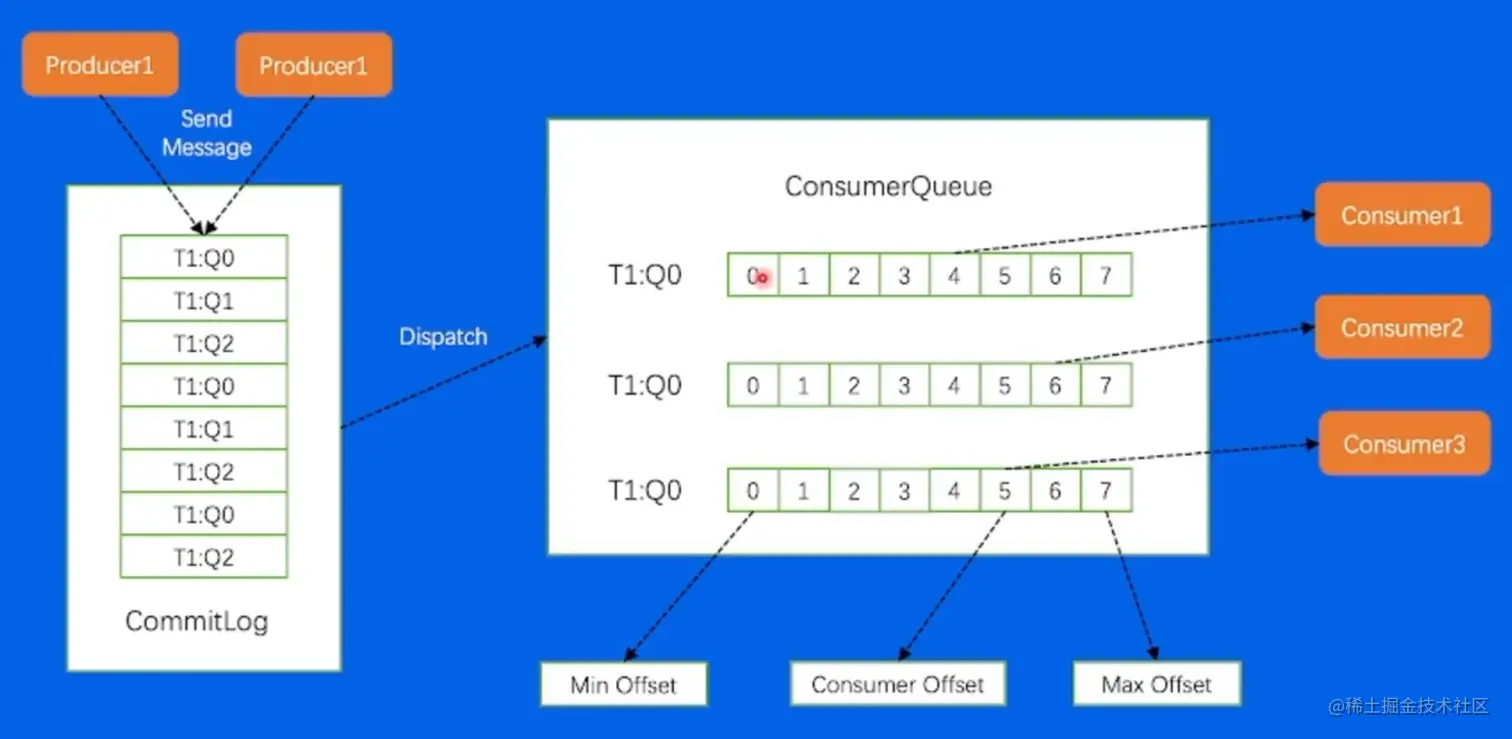

存储模型

密集索引


高级特性


事务消息

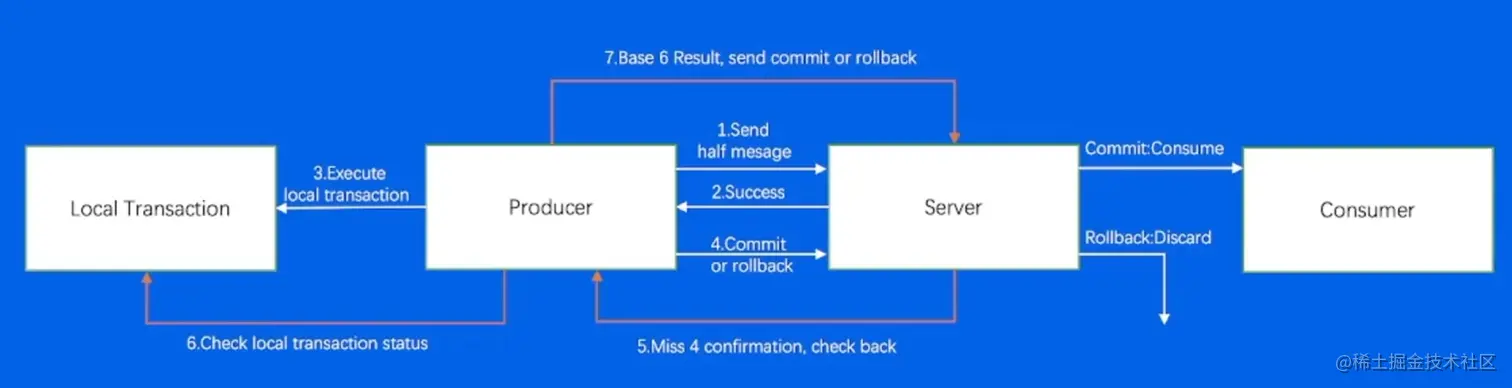

事务的两阶段提交

延迟发送

graph TD;
员工((员工))-->提前编辑菜单-->消息队列-->定时发送-->接收菜单

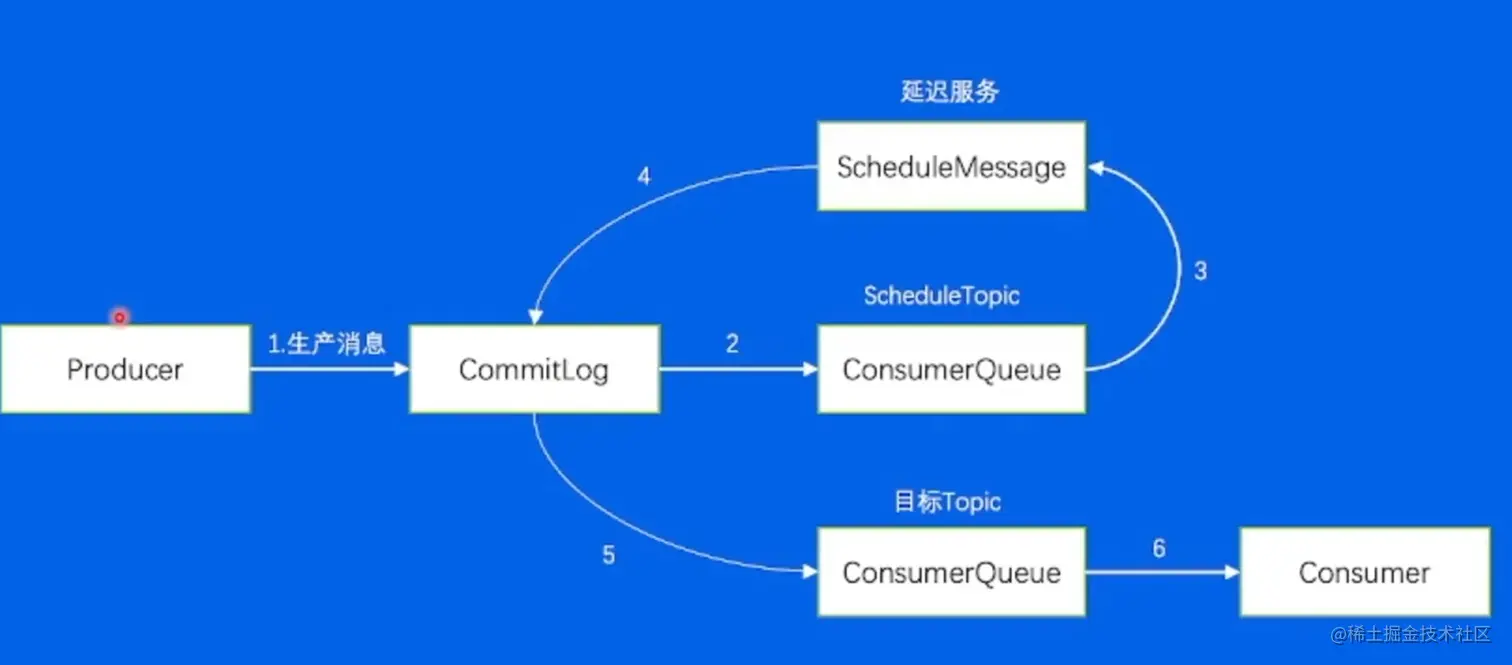

延迟消息原理：

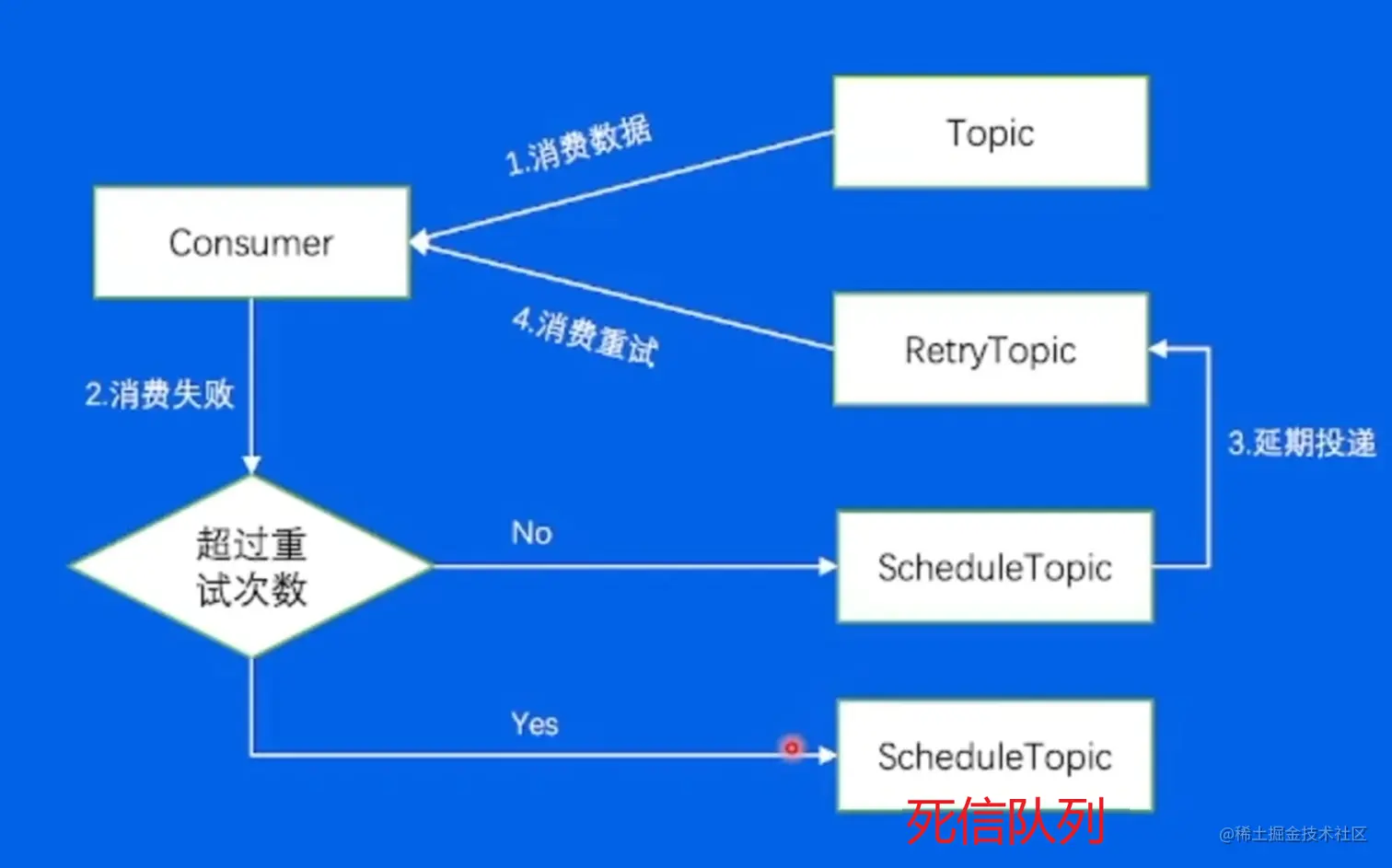

处理失败：
