echarts图表案例分享

1. 项目图表案例

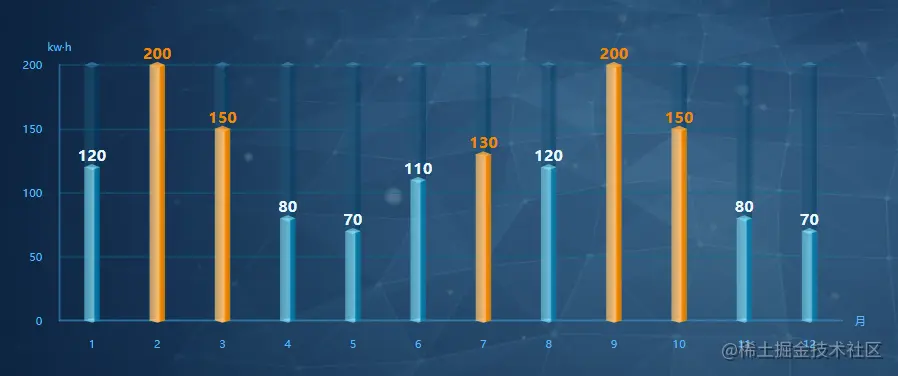

1.1 3D柱状图

• 示例

• option （值大于120时改变柱体样式）

  const trendData = [120, 200, 150, 80, 70, 110, 130, 120, 200, 150, 80, 70] // 展示数据
  const option = {
    //x轴
    xAxis: {
      type: 'category', //坐标轴类型
      //type: 'value' 数值轴，适用于连续数据。
      //type: 'category' 类目轴，适用于离散的类目数据。为该类型时类目数据可自动从 series.data 或 dataset.source 中取，
      // 或者可通过 xAxis.data 设置类目数据。,category与data一起使用
      axisLine: {
        show: true,
        lineStyle: {
          color: 'rgba(63, 157, 221, 0.5)',
          width: 2
        }
      },
      axisTick: {
        show: false
      },
      name: '月',
      nameTextStyle: {
        color: '#59B8F6',
        fontSize: 13,
        fontFamily: 'TRENDS'
      },
      axisLabel: {
        color: '#59B8F6',
        fontSize: 13,
        fontFamily: 'TRENDS',
        margin: 20,
        formatter: function (value, index) {
          return index + 1
        }
      }
    },
    // y轴
    yAxis: {
      type: 'value',
      name: 'kw·h',
      nameTextStyle: {
        color: '#59B8F6',
        fontSize: 13,
        fontFamily: 'TRENDS'
      },
      axisLabel: {
        color: '#59B8F6',
        fontSize: 13,
        fontFamily: 'TRENDS',
        margin: 20
      },
      axisLine: {
        show: true,
        lineStyle: {
          color: 'rgba(63, 157, 221, 0.5)',
          width: 2
        }
      },
      splitLine: {
        lineStyle: {
          color: 'rgba(11, 104, 135, 0.5)',
          width: 2
        }
      }
    },
    tooltip: {
      show: false
    },
    // 直角坐标系内绘图网格
    grid: {
      // left: 20,
      left: 0,
      right: '15%',
      top: '20%',
      containLabel: true //设置自适应画布大小状态为开，也可通过设置left左移实现相同效果。这常用于『防止标签溢出』的场景，标签溢出指的是，标签长度动态变化时，可能会溢出容器或者覆盖其他组件。
    },
    // 图例组件
    legend: {
      bottom: '5%'
    },
    series: [
      { // 背景柱顶图形
        z: 1, //控制图形的前后顺序
        type: 'pictorialBar',
        symbolPosition: 'end',
        //symbolPosition:'start'：图形边缘与柱子开始的地方内切。
        // symbolPosition:'end'：图形边缘与柱子结束的地方内切。
        // symbolPosition:'center'：图形在柱子里居中。
        data: [200, 200, 200, 200, 200, 200, 200, 200, 200, 200, 200, 200],
        symbol: 'diamond',
        symbolOffset: [0, '-50%'],
        symbolSize: [18, 18 * 0.4],
        itemStyle: {
          normal: {
            color: 'rgba(68, 145, 195, 0.6)'
          }
        }
      },
      { // 主体柱状图
        type: 'bar',
        barWidth: '18', // 柱条的宽度，不设时自适应。
        data: trendData.map((item) => {
          let itemStyle =
            item > 120
              ? {
                  //图形样式。
                  color: {
                    type: 'linear',
                    x: 0,
                    x2: 1,
                    y: 0,
                    y2: 0,
                    colorStops: [
                      {
                        offset: 0,
                        color: 'rgba(249, 189, 112, 0.7)'
                      },
                      {
                        offset: 0.6,
                        color: 'rgba(249, 189, 112, 1)'
                      },
                      {
                        offset: 0.7,
                        color: 'rgba(244, 136, 0, 1)'
                      },
                      {
                        offset: 1,
                        color: 'rgba(244, 136, 0, 0.8)'
                      },
                      {
                        offset: 0,
                        color: 'rgba(249, 167, 62, 0.5)'
                      }
                    ]
                  }
                }
              : {
                  //图形样式。
                  color: {
                    type: 'linear',
                    x: 0,
                    x2: 1,
                    y: 0,
                    y2: 0,
                    colorStops: [
                      {
                        offset: 0,
                        color: 'rgba(134, 231, 255, 0.5)'
                      },
                      {
                        offset: 0.6,
                        color: 'rgba(134, 231, 255, 0.7)'
                      },
                      {
                        offset: 0.7,
                        color: 'rgba(5, 148, 197, 0.7)'
                      },
                      {
                        offset: 1,
                        color: 'rgba(5, 148, 197, 0.5)'
                      },
                      {
                        offset: 0,
                        color: 'rgba(17,166,208,0.4)'
                      }
                    ]
                  }
                }
          return {
            value: item,
            itemStyle
          }
        }),
        showBackground: true,
        label: {
          show: true,
          position: 'top',
          fontSize: 18,
          fontFamily: 'DINAlternate-Bold, DINAlternate',
          fontWeight: 'bold',
          formatter: (param) => {
            return `{${param.value > 120 ? 'a' : 'b'}|${param.value}}`
          },
          rich: {
            a: {
              color: '#F48800',
              fontSize: 18,
              fontFamily: 'DINAlternate-Bold, DINAlternate',
              fontWeight: 'bold'
            },
            b: {
              color: '#EBF7FF',
              fontSize: 18,
              fontFamily: 'DINAlternate-Bold, DINAlternate',
              fontWeight: 'bold'
            }
          }
        },
        backgroundStyle: {
          color: {
            type: 'linear',
            x: 0,
            x2: 1,
            y: 0,
            y2: 0,
            colorStops: [
              {
                offset: 0,
                color: 'rgba(29, 82, 117, 0.5)'
              },
              {
                offset: 0.6,
                color: 'rgba(29, 82, 117, 0.6)'
              },
              {
                offset: 0.7,
                color: 'rgba(0, 62, 101, 0.6)'
              },
              {
                offset: 0.7,
                color: 'rgba(0, 62, 101, 0.5)'
              },
              {
                offset: 1,
                color: 'rgba(0, 62, 101, 0.5)'
              },
              {
                offset: 0,
                color: 'red'
              },
              {
                offset: 0,
                color: 'rgba(29, 82, 117, 0.2)'
              }
            ]
          }
        }
      },
      { // 柱底图形
        z: 2, //控制图形的前后顺序
        symbolPosition: 'start',
        //symbolPosition:'start'：图形边缘与柱子开始的地方内切。
        // symbolPosition:'end'：图形边缘与柱子结束的地方内切。
        // symbolPosition:'center'：图形在柱子里居中。
        type: 'pictorialBar', //象形柱图是可以设置各种具象图形元素
        data: trendData.map((item) => {
          let itemStyle =
            item > 120
              ? {
                  //图形样式。
                  color: {
                    type: 'linear',
                    x: 0,
                    x2: 1,
                    y: 0,
                    y2: 0,
                    colorStops: [
                      {
                        offset: 0,
                        color: 'rgba(249, 189, 112, 0.7)'
                      },
                      {
                        offset: 0.6,
                        color: 'rgba(249, 189, 112, 1)'
                      },
                      {
                        offset: 0.7,
                        color: 'rgba(244, 136, 0, 1)'
                      },
                      {
                        offset: 1,
                        color: 'rgba(244, 136, 0, 0.8)'
                      },
                      {
                        offset: 0,
                        color: 'rgba(249, 167, 62, 0.5)'
                      }
                    ]
                  }
                }
              : {
                  //图形样式。
                  color: {
                    type: 'linear',
                    x: 0,
                    x2: 1,
                    y: 0,
                    y2: 0,
                    colorStops: [
                      {
                        offset: 0,
                        color: 'rgba(134, 231, 255, 0.5)'
                      },
                      {
                        offset: 0.6,
                        color: 'rgba(134, 231, 255, 0.7)'
                      },
                      {
                        offset: 0.7,
                        color: 'rgba(5, 148, 197, 0.7)'
                      },
                      {
                        offset: 1,
                        color: 'rgba(5, 148, 197, 0.5)'
                      },
                      {
                        offset: 0,
                        color: 'rgba(17,166,208,0.4)'
                      }
                    ]
                  }
                }
          return {
            value: item,
            itemStyle
          }
        }),
        symbol: 'diamond', // 柱子显示的样式，'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'arrow'
        symbolOffset: [0, '50%'],
        symbolSize: [18, 5]
      },
      { // 内容部分柱顶图形
        z: 3, //控制图形的前后顺序
        type: 'pictorialBar',
        symbolPosition: 'end',
        //symbolPosition:'start'：图形边缘与柱子开始的地方内切。
        // symbolPosition:'end'：图形边缘与柱子结束的地方内切。
        // symbolPosition:'center'：图形在柱子里居中。
        data: trendData.map((item) => {
          return {
            value: item,
            itemStyle: {
              color: item > 120 ? 'rgba(249, 167, 62, 0.8)' : 'rgba(134, 231, 255, 0.6)'
            }
          }
        }),
        symbol: 'diamond',
        symbolOffset: [0, '-50%'],
        symbolSize: [18, 18 * 0.4],
        itemStyle: {
          normal: {
            color: 'rgba(134, 231, 255, 0.6)'
          }
        }
      }
    ]
  }


1.2 多label显示的南丁格尔玫瑰图

• 示例

• option

  const option = {
    legend: {
      bottom: '15%',
      itemGap: 40,
      itemWidth: 12,
      itemHeight: 12,
      textStyle: {
        color: '#E5FAFA',
        fontSize: 12
      }
    },
    color: ['#04B3EE', '#3234D7', '#AE2FFC', '#F68700', '#F6B500'],
    series: [
      { // 主体图形
        type: 'pie',
        z: 2,
        radius: [0, '55%'],
        center: ['50%', '40%'],
        roseType: 'area',
        startAngle: 180,
        clockwise: false,
        label: {
          show: true,
          position: 'inside',
          formatter: '{d}%',
          color: '#EAEEF4',
          fontSize: 16
        },
        labelLine: {
          show: true,
          length: 10,
          length2: 5
        },
        itemStyle: {},
        data: [
          { value: 40, name: 'rose 1' },
          { value: 38, name: 'rose 2' },
          { value: 32, name: 'rose 3' },
          { value: 30, name: 'rose 4' },
          { value: 28, name: 'rose 5' }
        ]
      },
      { // 激活时的背景图形
        type: 'pie',
        z: 3,
        radius: [0, '55%'],
        center: ['50%', '40%'],
        roseType: 'area',
        startAngle: 180,
        clockwise: false,
        label: {
          normal: {
            show: false,
            formatter: '{d}%',
            color: '#EAEEF4',
            fontSize: 16
          },
          emphasis: {
            show: true,
            fontSize: 16,
            formatter: '{b}\n{c}'
          }
        },
        labelLine: {
          normal: {
            show: false,
            length: 20,
            length2: 20
          },
          emphasis: {
            show: true,
            lineStyle: {
              color: '#EAEEF4'
            }
          }
        },
        itemStyle: {
          normal: {
            color: 'rgba(0, 0, 0, 0)'
          },
          emphasis: {
            color: 'rgba(0, 0, 0, 0.2)'
          }
        },
        emphasis: {
          scaleSize: 20
        },
        data: [
          { value: 40, name: 'rose 1' },
          { value: 38, name: 'rose 2' },
          { value: 32, name: 'rose 3' },
          { value: 30, name: 'rose 4' },
          { value: 28, name: 'rose 5' }
        ]
      }
    ]
  }

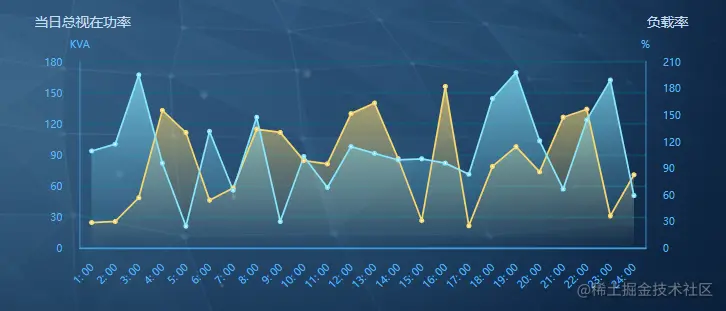

1.3 多轴折线图

• 示例

• option

  const transformerData = reactive({
    dayApparentPower: [],
    dayLoadRate: []
  })
  for (let i = 1; i < 25; i++) {
    transformerData.dayApparentPower.push({
      date: `2022-07-27 ${i}:00`,
      value: (180 * Math.random() + 20).toFixed(2)
    })
  ​
    transformerData.dayLoadRate.push({
      date: `2022-07-27 ${i}:00`,
      value: (150 * Math.random() + 20).toFixed(2)
    })
  }
  const option = {
    grid: {
      bottom: '3%',
      left: '2%',
      top: '20%',
      right: '10%',
      containLabel: true
    },
    legend: {
      top: 10,
      left: -30,
      itemGap: 570,
      icon: 'none',
      textStyle: {
        color: '#C6DAED',
        fontSize: 16
      }
    },
    xAxis: {
      type: 'category',
      // nameGap: 5,
      axisTick: {
        show: false
      },
      nameTextStyle: {
        color: '#59B8F6',
        fontFamily: 'PingFangSC-Semibold, PingFang SC',
        fontSize: 12
      },
      boundaryGap: ['5%', '5%'],
      axisLine: {
        show: true,
        lineStyle: {
          color: '#3F9DDD',
          width: 2
        }
      },
      axisLabel: {
        fontSize: 12,
        fontFamily: 'TRENDS',
        color: '#59B8F6',
        margin: 20,
        rotate: 45,
        formatter: (value, index) => {
          return `${index + 1}: 00`
        }
      }
    },
    yAxis: [
      {
        name: 'KVA',
        splitLine: {
          show: true,
          lineStyle: {
            width: 2,
            color: '#0B6887',
            opacity: 0.5
          }
        },
        nameLocation: 'end',
        nameTextStyle: {
          color: '#59B8F6',
          fontFamily: 'SourceHanSansCN-Medium',
          fontSize: 12
        },
        axisTick: {
          show: false
        },
        axisLine: {
          show: true,
          lineStyle: {
            color: '#3F9DDD',
            width: 2,
            opacity: 0.5
          }
        },
        axisLabel: {
          fontSize: 12,
          fontFamily: 'TRENDS',
          color: '#59B8F6',
          margin: 20
        },
        type: 'value'
      },
      {
        name: '%',
        splitLine: { show: false },
        nameLocation: 'end',
        nameTextStyle: {
          color: '#59B8F6',
          fontFamily: 'SourceHanSansCN-Medium',
          fontSize: 12
        },
        axisTick: {
          show: false
        },
        axisLine: {
          show: true,
          lineStyle: {
            width: 2,
            color: '#3F9DDD',
            opacity: 0.5
          }
        },
        axisLabel: {
          fontSize: 12,
          fontFamily: 'TRENDS',
          color: '#59B8F6',
          margin: 20
        },
        type: 'value'
      }
    ],
    tooltip: {
      trigger: 'axis',
      backgroundColor: 'rgba(5, 21, 46, 0.7)',
      borderColor: '#2C679B',
      borderWidth: 2,
      textStyle: {
        color: '#fff'
      },
      position: function (point, params, dom, rect, size) {
        // 鼠标坐标和提示框位置的参考坐标系是：以外层div的左上角那一点为原点，x轴向右，y轴向下
        // 提示框位置
        var x = 0 // x坐标位置
        var y = 0 // y坐标位置
  ​
        // 当前鼠标位置
        var pointX = point[0]
        var pointY = point[1]
  ​
        // 外层div大小
        // var viewWidth = size.viewSize[0];
        // var viewHeight = size.viewSize[1];
  ​
        // 提示框大小
        var boxWidth = size.contentSize[0]
        var boxHeight = size.contentSize[1]
  ​
        // boxWidth > pointX 说明鼠标左边放不下提示框
        if (boxWidth > pointX) {
          x = 5
        } else {
          // 左边放的下
          x = pointX - boxWidth
        }
  ​
        // boxHeight > pointY 说明鼠标上边放不下提示框
        if (boxHeight > pointY) {
          y = 5
        } else {
          // 上边放得下
          y = pointY - boxHeight
        }
  ​
        return [x, y]
      }
    },
    series: [
      {
        name: '当日总视在功率',
        type: 'line',
        yAxisIndex: 1,
        areaStyle: {
          origin: 'start',
          color: {
            type: 'linear',
            x: 0,
            y: 0,
            x2: 0,
            y2: 1,
            colorStops: [
              {
                offset: 0,
                color: `rgba(249, 214, 112, 1)` // 0% 处的颜色
              },
              {
                offset: 0.5,
                color: `rgba(249, 214, 112, 0.4)` // 0% 处的颜色
              },
              {
                offset: 1,
                color: `rgba(249, 214, 112, 0)` // 100% 处的颜色
              }
            ],
            global: false // 缺省为 false
          }
        },
        axisPointer: {
          // 坐标轴指示器，坐标轴触发有效
          type: 'line', // 默认为直线，可选为：'line' | 'shadow'
          lineStyle: {
            // 直线指示器样式设置
            color: '#cccccc',
            width: 2,
            type: 'solid'
          },
          shadowStyle: {
            // 阴影指示器样式设置
            width: 'auto', // 阴影大小
            color: 'rgba(150,150,150,0.3)' // 阴影颜色
          }
        },
        lineStyle: {
          color: `#F9D670`,
          shadowColor: 'white',
          shadowBlur: 0
        },
        showSymbol: true,
        itemStyle: {
          show: true,
          color: `rgba(249, 214, 112, 1)`
        },
        emphasis: {
          scale: true,
          itemStyle: {
            shadowBlur: 5,
            shadowColor: `#fff`
          }
        },
        data: transformerData.dayApparentPower
      },
      {
        name: '负载率',
        type: 'line',
        data: transformerData.dayLoadRate,
        areaStyle: {
          origin: 'start',
          color: {
            type: 'linear',
            x: 0,
            y: 0,
            x2: 0,
            y2: 1,
            colorStops: [
              {
                offset: 0,
                color: `rgba(134, 231, 255, 1)` // 0% 处的颜色
              },
              {
                offset: 0.5,
                color: `rgba(134, 231, 255, 0.4)` // 0% 处的颜色
              },
              {
                offset: 1,
                color: `rgba(134, 231, 255, 0)` // 100% 处的颜色
              }
            ],
            global: false // 缺省为 false
          }
        },
        axisPointer: {
          // 坐标轴指示器，坐标轴触发有效
          type: 'line', // 默认为直线，可选为：'line' | 'shadow'
          lineStyle: {
            // 直线指示器样式设置
            color: '#cccccc',
            width: 2,
            type: 'solid'
          },
          shadowStyle: {
            // 阴影指示器样式设置
            width: 'auto', // 阴影大小
            color: 'rgba(150,150,150,0.3)' // 阴影颜色
          }
        },
        lineStyle: {
          color: `#86E7FF`,
          shadowColor: 'white',
          shadowBlur: 0
        },
        showSymbol: true,
        itemStyle: {
          show: true,
          color: `rgba(134, 231, 255, 1)`
        },
        emphasis: {
          scale: true,
          itemStyle: {
            shadowBlur: 5,
            shadowColor: `#fff`
          }
        }
      }
    ]
  }

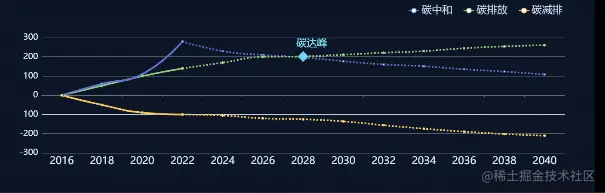

1.4 分散折线图

• 示例

• option

  let xData = []
  for(let i = 0; i < 13; i++) {
      xData.push(2016 + i * 2)
  }
  let yDataA = [0, 60, 110, 280]
  let yDataa = ['', '', '', 280, 230, 210]
  let yDataB = [0, 50, 100, 140]
  let yDatab = ['', '', '', 140, 170, 200]
  let yDataC = [0, -50, -90, -100]
  let yDatac = ['', '', '', -100, -105, -120]
  for(let i = 0;i<7;i++) {
      yDataa.push(200 - i*15 - 10*Math.random())
      yDatab.push(200 + i*10 + 5*Math.random())
      yDatac.push(-120 - i*15 - 10*Math.random())
  }
  const option = {
      legend:{
          right: 30,
          top: 0,
          itemGap: 25,
          textStyle: {
              color: '#C6DAED',
              fontSize: 24
          }
      },
      grid: {
        left: 30,
        right: 30,
        top: '20%',
        bottom: 20,
        containLabel: true
      },
      xAxis: [
          {
              type: 'category',
              data: xData,
              axisLabel: {
  ​
                  fontSize: 24,
                  color: '#D0EDF4'
  ​
              }
          }
      ],
      yAxis: [
          {
              type: 'value',
              min: -300,
              max: 300,
              axisLabel: {
  ​
                  fontSize: 20,
                  color: '#D0EDF4'
  ​
              }
          }
      ],
      series:[
          {
              type: 'line',
              name: '碳中和',
              smooth: true,
              lineStyle: {
                  width: 4
              },
              data: yDataA
          },{
              type: 'line',
              name: '碳中和',
              smooth: true,
              lineStyle: {
                  type: 'dotted',
                  width: 4
              },
              markPoint: {
                  data: [{
                      name: '碳达峰',
                      symbol: 'diamond',
                      coord: [6,202],
                      symbolSize: 25,
                      itemStyle: {
                          color: '#7BE4FC'
                      },
                      label: {
                          show: true,
                          fontSize: 24,
                          positon: 'top',
                          formatter: '碳达峰',
                          color: '#7BE4FC',
                          offset: [20,-30]
                      }
                  }]
              },
              data: yDataa
          },{
              type: 'line',
              name: '碳排放',
              smooth: true,
              lineStyle: {
                  width: 4
              },
              data: yDataB
          },{
              type: 'line',
              name: '碳排放',
              smooth: true,
              lineStyle: {
                  width: 4,
                  type: 'dotted'
              },
              data: yDatab
          },{
              type: 'line',
              name: '碳减排',
              smooth: true,
              lineStyle: {
                  width: 4
              },
              data: yDataC
          },{
              type: 'line',
              name: '碳减排',
              smooth: true,
              lineStyle: {
                  width: 4,
                  type: 'dotted'
              },
              data: yDatac
          }
      ]
  }


1.5 动态评分仪表盘

• 示例

• option

  const option = {
    series: [
      {
        type: 'gauge',
        center: ['50%', '50%'],
        startAngle: 180,
        endAngle: -180,
        min: 0,
        max: 100,
        splitNumber: 10,
        itemStyle: {
          color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
            { offset: 0, color: 'rgba(84, 200, 239, 1)' },
            { offset: 0.5, color: 'rgba(4, 179, 238, 0.8000)' },
            { offset: 0.8, color: 'rgba(4, 179, 238, 0.3)' },
            { offset: 1, color: 'rgba(4, 179, 238, 0)' }
          ])
        },
        progress: {
          show: true,
          width: 0,
          overlap: false,
          roundCap: true,
          clip: false,
          itemStyle: {
            borderWidth: 3,
            borderColor: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
              { offset: 0, color: 'rgba(84, 200, 239, 1)' },
              { offset: 0.5, color: 'rgba(4, 179, 238, 0.8000)' },
              { offset: 0.8, color: 'rgba(4, 179, 238, 0.3)' },
              { offset: 1, color: 'rgba(4, 179, 238, 0.1)' }
            ])
          }
        },
        pointer: {
          show: false
        },
        axisLine: {
          lineStyle: {
            width: 0.5
          }
        },
        axisTick: {
          distance: -15,
          splitNumber: 5,
          lineStyle: {
            width: 1,
            color: 'rgba(4, 179, 238, 0.5)'
          }
        },
        splitLine: {
          distance: -17,
          length: 3,
          lineStyle: {
            width: 2,
            color: 'rgba(4, 179, 238, 0.5)'
          }
        },
        axisLabel: {
          show: false,
          distance: -20,
          color: '#999',
          fontSize: 20
        },
        anchor: {
          show: false
        },
        title: {
          show: false
        },
        detail: {
          show: false,
          valueAnimation: true,
          width: '60%',
          lineHeight: 40,
          borderRadius: 8,
          offsetCenter: [0, '-15%'],
          fontSize: 60,
          fontWeight: 'bolder',
          formatter: '{value} 分',
          color: 'auto'
        },
        data: [
          {
            value: 76
          }
        ]
      }
    ]
  }


1.6 渐变饼图

• 示例
• option

  const pieData = {
    currentMonth: 0,
    categoryData: [
      {
        name: '分类1',
        value: 123
      },
      {
        name: '分类2',
        value: 34
      },
      {
        name: '分类3',
        value: 123
      },
      {
        name: '分类4',
        value: 86
      },
      {
        name: '分类5',
        value: 123
      }
    ]
  }
​
  pieData.currentMonth = pieData.categoryData.reduce((result, item) => result += item.value, 0)
​
  const option = {
    color: getColors(),
    title: {
      text: '当月自我核准减排',
      left: 30,
      top: -5,
      textStyle: {
        fontSize: 10,
        color: '#E5FAFA',
        fontFamily: 'TRENDS',
        shadowBlur: 7,
        shadowColor: 'rgba(95,248,250,0.6000)'
      }
    },
    legend: {
      orient: 'vertical',
      right: 0,
      top: 'center',
      icon: 'circle',
      itemWidth: 5,
      itemGap: 20,
      textStyle: {
        color: '#E5FAFA',
        fontSize: 9
      },
      formatter: (name) => {
        let value = pieData.categoryData.find((item) => item.name === name).value
        let perception = ((value / pieData.currentMonth) * 100 ).toFixed(2)
        return (
          ' ' + name + '  ' + perception + '%'
        )
      }
    },
    series: [
      {
        type: 'pie',
        z: 2,
        left: -60,
        top: 0,
        radius: ['40%', '50%'],
        avoidLabelOverlap: false,
        hoverAnimation: false,
        itemStyle: {
          borderRadius: 100,
          borderColor: 'rgba(0, 0, 0, 0)',
          borderWidth: 20
        },
        label: {
          show: true,
          formatter: `{b|当月}\n {a|${pieData.currentMonth}} \n {b|tCO₂} `,
          position: 'center',
          rich: {
            a: {
              fontSize: 14,
              color: '#E5FAFA',
              fontWeight: 500,
              fontFamily: 'OPPOSans-H',
              shadowColor: 'rgba(61,248,250,0.5200)',
              shadowBlur: 12,
              padding: [5, 0]
            },
            b: {
              fontSize: 7,
              color: '#E5FAFA'
            }
          }
        },
        emphasis: {
          scale: false
        },
        labelLine: {
          show: false
        },
        data: pieData.categoryData
      }
    ]
  }
​
  /**
   * 获取渐变颜色
   */
  const getColors = () => {
    let colors = ['3, 165, 221', '38, 213, 133', '246, 181, 0', '246, 136, 0', '250, 109, 51']
    let newColors = []
​
    colors.forEach((item) => {
      newColors.push(
        new echarts.graphic.LinearGradient(0, 0, 1, 1, [
          {
            offset: 0,
            color: `rgba(${item}, 1)`
          },
          {
            offset: 0.2,
            color: `rgba(${item}, 0.8)`
          },
          {
            offset: 0.4,
            color: `rgba(${item}, 0.5)`
          },
          {
            offset: 0.6,
            color: `rgba(${item}, 0.2)`
          },
          {
            offset: 0.8,
            color: `rgba(${item}, 0)`
          },
          {
            offset: 1,
            color: `rgba(${item}, 0)`
          }
        ])
      )
    })
​
    return newColors
  }

1.7 外边框饼图

• 示例

• option

  const deviceInfo = {
    total: 45,
    online: 45,
    outline: 0
  }
  let percentInfo = [
    +(props.dataInfo.online / props.dataInfo.total).toFixed(2),
    1 - (props.dataInfo.online / props.dataInfo.total).toFixed(2)
  ]
  ​
  const option = {
    backgroundColor: 'transparent',
    series: [
      {
        name: '数据',
        type: 'pie',
        startAngle: 315,
        right: '5%',
        z: 2,
        radius: ['40%', '70%'],
        // legendHoverLink: true,
        hoverAnimation: false,
        avoidLabelOverlap: false,
        labelLine: {
          length: 5,
          length2: 5,
          color: 'rgba(87, 202, 232, 0.8)',
          lineStyle: {
            cap: 'round'
          }
        },
        // labelLayout: (params) => {
        //   if (params.dataIndex === 1) {
        //     return {
        //       x: params.rect.x - 50,
        //       verticalAlign: 'middle',
        //       align: 'left'
        //     }
        //   } else if (params.dataIndex === 2) {
        //     return {
        //       x: params.rect.x + 60,
        //       y: params.rect.y + params.rect.height / 2,
        //       verticalAlign: 'middle',
        //       align: 'left'
        //     }
        //   }
        // },
        label: {
          formatter: (info) => {
            let res
  ​
            if (info.dataIndex === 0) {
              res = `{a|${deviceInfo.online}\n —— \n${deviceInfo.total}}`
            } else if (info.dataIndex === 1) {
              res = `{b|${info.data.name}}`
            } else {
              res = `{c|${info.data.name}}`
            }
  ​
            return res
          },
          rich: {
            a: {
              fontSize: 17,
              fontWeight: 600
            },
            b: {
              fontSize: 17,
              fontWeight: 600,
              color: 'rgba(62, 231, 150, 1)'
            },
            c: {
              fontSize: 17,
              fontWeight: 600,
              color: 'rgba(249, 110, 62, 1)'
            }
          }
        },
        data: [
          {
            value: 0.34,
            label: {
              position: 'center',
              color: '#fff',
              fontSize: 18
            },
            itemStyle: {
              normal: {
                color: 'rgba(55,244,255,0)'
              }
            }
          },
          {
            value: percentInfo[0],
            name: percentInfo[0] * 100 + '%',
            itemStyle: {
              normal: {
                color: {
                  type: 'linear',
                  x: 0,
                  y: 0,
                  x2: 0,
                  y2: 1,
                  colorStops: [
                    {
                      offset: 0,
                      color: '#57cbe9' // 0% 处的颜色
                    },
                    {
                      offset: 1,
                      color: 'rgba(34, 68, 96, 0.4)' // 100% 处的颜色
                    }
                  ],
                  global: false // 缺省为 false
                }
              }
            }
          },
          {
            value: percentInfo[1],
            name: parseInt(percentInfo[1] * 100) + '%',
            itemStyle: {
              normal: {
                color: 'rgba(36, 88, 118, 0.5)'
              }
            }
          }
        ]
      },
      {
        name: '外边框',
        type: 'pie',
        startAngle: 227,
        z: 1,
        clockWise: false,
        radius: ['30%', '80%'], //边框大小
        center: ['47%', '50%'], //边框位置
        hoverAnimation: false,
        avoidLabelOverlap: false,
        label: {
          show: false
        },
        data: [
          {
            value: 3,
            label: {
              position: 'center',
              color: '#fff',
              fontSize: 18
            },
            itemStyle: {
              normal: {
                color: 'rgba(55,244,255,0)'
              }
            }
          },
          {
            value: 10,
            label: {
              show: false
            },
            labelLine: {
              show: false
            },
            itemStyle: {
              normal: {
                color: 'rgb(9,37,71, 0.1)',
                global: false, // 缺省为 false
                borderRadius: 0,
                borderWidth: 1, //设置边框粗细
                borderColor: 'rgba(88, 205, 233, 0.5)' //边框颜色
              }
            }
          }
        ]
      }
    ]
  }

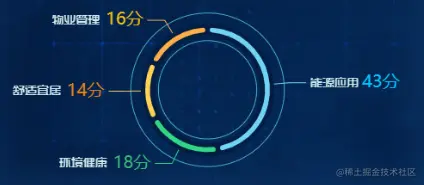

1.8 分离饼图

• 示例
• option

const evalInfo = {
  data: [43, 18, 14, 16]
}
​
const option = {
  title: {
    text: '综合动态评价',
    textStyle: {
      color: '#D1EAEA',
      fontSize: 16,
      fontFamily: 'TRENDS'
    }
  },
  color: [
    'rgb(111, 211, 246)',
    'rgb(50, 214, 134)',
    'rgb(254, 209, 82)',
    'rgb(254, 174, 72)'
  ],
  legend: {
    show: false,
    orient: 'vertical',
    padding: 5,
    right: '5%',
    top: 'center',
    icon: 'circle',
    textStyle: {
      color: '#fff'
    }
  },
  series: [
    {
      type: 'pie',
      z: 2,
      radius: ['60%', '70%'],
      top: '10%',
      avoidLabelOverlap: false,
      hoverAnimation: false,
      itemStyle: {
        borderRadius: 100,
        borderColor: 'rgb(2, 29, 65, 1)',
        borderWidth: 5
      },
      label: {
        show: true,
        formatter: (param) => {
          let types = ['能源应用', '环境健康', '舒适宜居', '物业管理']
          return `{a|${types[param.dataIndex]} }{${['b', 'c', 'd', 'e'][param.dataIndex]}|${
            evalInfo.data[param.dataIndex]
          }分}`
        },
        // position: 'center',
        rich: {
          a: {
            fontSize: 14,
            fontFamily: 'TRENDS',
            color: '#D1EAEA'
          },
          b: {
            fontSize: 20,
            fontFamily: 'DINAlternate-Bold',
            color: '#00C6FC'
          },
          c: {
            fontSize: 20,
            fontFamily: 'DINAlternate-Bold',
            color: '#39B979'
          },
          d: {
            fontSize: 20,
            fontFamily: 'DINAlternate-Bold',
            color: '#EC8017'
          },
          e: {
            fontSize: 20,
            fontFamily: 'DINAlternate-Bold',
            color: '#F5BE13'
          }
        }
      },
      emphasis: {
        scale: false
      },
      labelLine: {
        length: 20,
        length2: 20,
        show: true
      },
      data: [
        { value: evalInfo.data[0], name: '环境健康' },
        { value: evalInfo.data[1], name: '舒适宜居' },
        { value: evalInfo.data[2], name: '能源应用' },
        { value: evalInfo.data[3], name: '物业管理' }
      ]
    },
    {
      name: '外边框',
      type: 'pie',
      z: 1,
      clockWise: false,
      radius: ['48%', '75%'], //边框大小
      center: ['50%', '55%'], //边框位置
      hoverAnimation: false,
      avoidLabelOverlap: false,
      data: [
        {
          value: 10,
          label: {
            show: false
          },
          labelLine: {
            show: false
          },
          itemStyle: {
            normal: {
              color: 'rgb(9,37,71, 0)',
              global: false, // 缺省为 false
              borderRadius: 0,
              borderWidth: 1, //设置边框粗细
              borderColor: 'rgba(88, 205, 233, 0.8)' //边框颜色
            }
          }
        }
      ]
    }
  ]
}

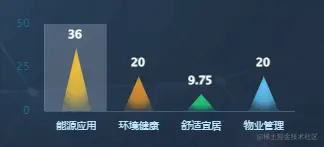

1.9 金字塔图(highcharts)

• 示例

• 配置

  import Highcharts from 'highcharts/highstock'
  import HighchartsMore from 'highcharts/highcharts-more'
  import HighchartsDrilldown from 'highcharts/modules/drilldown'
  import Highcharts3D from 'highcharts/highcharts-3d'
  ​
  HighchartsMore(Highcharts)
  HighchartsDrilldown(Highcharts)
  Highcharts3D(Highcharts)
  ​
  const getColors = () => {
    // console.log(Highcharts.Color('#d5a71d'))
    const colors = ['#d5a71d', '#da8f2d', '#24c878', '#60c1f2']
    let mycolors = Highcharts.map(colors, function (color) {
      return {
        radialGradient: { cx: 0.5, cy: 0.3, r: 0.7 },
        stops: [
          [0, color],
          [0.6, Highcharts.Color(color).setOpacity(0.8).get('rgba')],
          [1, Highcharts.Color(color).setOpacity(0.2).get('rgba')] // darken
        ]
      }
    })
    return mycolors
  }
  ​
  Highcharts.chart('evalChart', {
    credits: {
      enabled: false
    },
    chart: {
      type: 'columnpyramid',
      backgroundColor: 'transparent'
    },
    title: {
      text: null
    },
    colors: getColors(),
    xAxis: {
      crosshair: true,
      lineColor: '#3a627f',
      labels: {
        style: {
          color: 'rgba(187, 228, 255, 1)',
          fontSize: '10px'
        }
      },
      type: 'category',
      categories: ['名字1', '名字2', '3', '4']
    },
    yAxis: {
      min: 0,
      lineWidth: 1,
      lineColor: '#3a627f',
      title: {
        text: '分',
        enabled: false,
        align: 'high',
        // x: 20,
        // y: -10,
        rotation: 0,
        style: {
          color: '#246591'
        }
      },
      gridLineWidth: 0,
      tickInterval: 25,
      labels: {
        style: {
          color: '#246591'
        }
      }
    },
    tooltip: {
      enabled: false
    },
    plotOptions: {
      series: {
        borderWidth: 0,
        dataLabels: {
          enabled: true,
          color: '#fff',
          style: {
            fontWeight: 'bold',
            textOutline: 'none'
          }
          // shadow: false
        }
      }
    },
    series: [
      {
        name: '分数',
        colorByPoint: true,
        data: [10, 32, 43, 14],
        showInLegend: false
      }
    ]
  })
  ​


2. echarts组件封装

<template>
  <div
    class="echart-comp-box"
    ref="chartDom"
    :style="{
      width: typeof ewidth === 'string' ? ewidth : ewidth + '%',
      height: typeof eheight === 'string' ? eheight : eheight + '%'
    }"
  ></div>
</template>
<script setup>
import { ref, onMounted, onBeforeUnmount, defineProps, watch, nextTick } from 'vue'
import * as echarts from 'echarts'
​
//获取 dom 和 父组件数据 并定义"myChart"用于初始化图表
const chartDom = ref()
let myChart = null
​
const props = defineProps({
  option: Object,
  ewidth: [Number, String], // 容器宽度, 字符串直接展示, 数字类型为%展示
  eheight: [Number, String] // 容器高度
})
​
//监听图表数据时候变化，重新渲染图表
watch(
  () => props.option,
  (newV) => {
    if (myChart) {
      myChart.setOption(props.option, true)
    } else {
      initChart()
    }
  },
  { deep: true }
)
​
//重绘图表函数
const resizeHandler = () => {
  myChart.resize()
}
​
//设置防抖，保证无论拖动窗口大小，只执行一次获取浏览器宽高的方法
const debounce = (fun, delay) => {
  let timer
  return function () {
    if (timer) {
      clearTimeout(timer)
    }
    timer = setTimeout(() => {
      fun()
    }, delay)
  }
}
​
const cancalDebounce = debounce(resizeHandler, 500)
​
//页面成功渲染，开始绘制图表
onMounted(() => {
  initChart()
})
const initChart = () => {
  if (chartDom.value) {
    chartDom.value.setAttribute('_echarts_instance_', '')
    // 配置为 svg 形式，预防页面缩放而出现模糊问题；图表过于复杂时建议使用 Canvas
    myChart = echarts.init(chartDom.value, null, { renderer: 'svg' })
    // myChart = echarts.init(chartDom.value)
    props.option && myChart.setOption(props.option, true)
    // 自适应不同屏幕时改变图表尺寸
    window.addEventListener('resize', cancalDebounce)
  }
}
//页面销毁前，销毁事件和实例
onBeforeUnmount(() => {
  window.removeEventListener('resize', cancalDebounce)
  myChart?.dispose()
})
</script>
<style lang="scss" scoped>
.echart-comp-box {
  width: 100%;
  height: 100%;
}
</style>

3. 其它案例资源

• PPchart
• ISQQW
• 分享你我
• Made A Pie
• MCChart
• DataInsight
