1.描述

首先混个脸熟，canvas？干啥的，为啥要用。打开疑问：canvas画图的。问：有图片，有我们漂亮的UI设计师，为什么要自己画？答：canvas可以动态生成图片，虽然你可以拿到各式各样的图片，但是你能拿到我想要的文字加你的图片吗？显然不能。比如面对不同的用户，都显示xxx，早上好。普通的照片是做不到，需要我们自己手动去画，常见的是文字配二维码。后面有实例不过多详细说明。本篇文章主要基于对canvas的初体验，对于小白前端而言“或许”就够了，如果需要深入学习请前往官或者网书籍等详细学习，谢谢。

2.常见的2d画图工具canvas与svg比较

比较canvassvg
维度2d2d
类型位图矢量图
图形纯代码（js）标签
操作麻烦简便
性能性能极高一般：跟html标签
用途高性能重交互
应用场景游戏、大型图表、图片处理地图、小型图表、图标

解释：

canvas:位图(存的是像素——放大模糊),所有代码路径操作全部是由js完成，在画30000个路径以上时就会有一点点卡顿。

svg:矢量图(存的是路径——放大依然清晰),所有代码由html标签完成，在html中会渲染很长时间，一般画2000个标签时就会卡顿。

总结：各有优缺点，canvas可以说是svg的十多倍性能，以下以canvas为主，想学习svg请自行学习。

3.绘图样式、操作顺序

  1. canvas标签

#c1 {       border: 1px dashed black;       display: block;       margin: 5px auto 0;     }

<canvas id="c1" width="800" height="600">     你的浏览器不支持canvas，请升级或更换 <a href="chrome.google.com/">下载 </canvas>

内容：只有浏览器不识别canvas才会显示canvas标签中的内容。width、height必须是属性 决定了canvas的绘图范围viewbox，style加给canvas——拉伸canvas,这句话什么意思呢？在canvas中，只能在标签内定义宽高，不能再style中定义宽高，就算定义了，也只是放大或者缩小，没有意义。

  1. 图形上下文

const gd=canvas.getContext('type') type: 2d, webgl

  1. 图形操作-canvas中一切是路径

  路径——选定范围（不会真的画东西），后续绘图操作（stroke、fill）

  绘制——直接画出东西 stroke

  1. 线(一切都是点位操作)

  moveTo(x,y)    起点

  lineTo(x,y)    终点(多次划线也是下一笔的起点)

  closePath() 手动闭合路径

  1. 绘图操作

  stroke()    边框

  fill()      填充：自动闭合（最后一个路径点，到起点）

4.Line操作、路径操作

  1. 路径

  moveTo

  lineTo

  closePath

2.绘图

  stroke

  Fill

边线颜色    strokeStyle

边线宽度    lineWidth

填充颜色    fillStyle

strokeStyle=任何css颜色

名称：red、blue、green...

16进制：#C00、#CC0000

rgba：rgb(x,x,x)、rgba(x,x,x,1)

eg: gd.strokeStyle = "rgba(255, 0, 255, 0.1)";

【!!!顺序的重要性】

strokeStyle需要在stroke()的前面

strokeStyle只会影响后续的操作，对于已经完成的操作完全没影响

样式：

1.strokeStyle // 描边样式

2.fillStyle // 填充样式

3.lineWidth // 线宽

！！！重要：顺序

上代码：

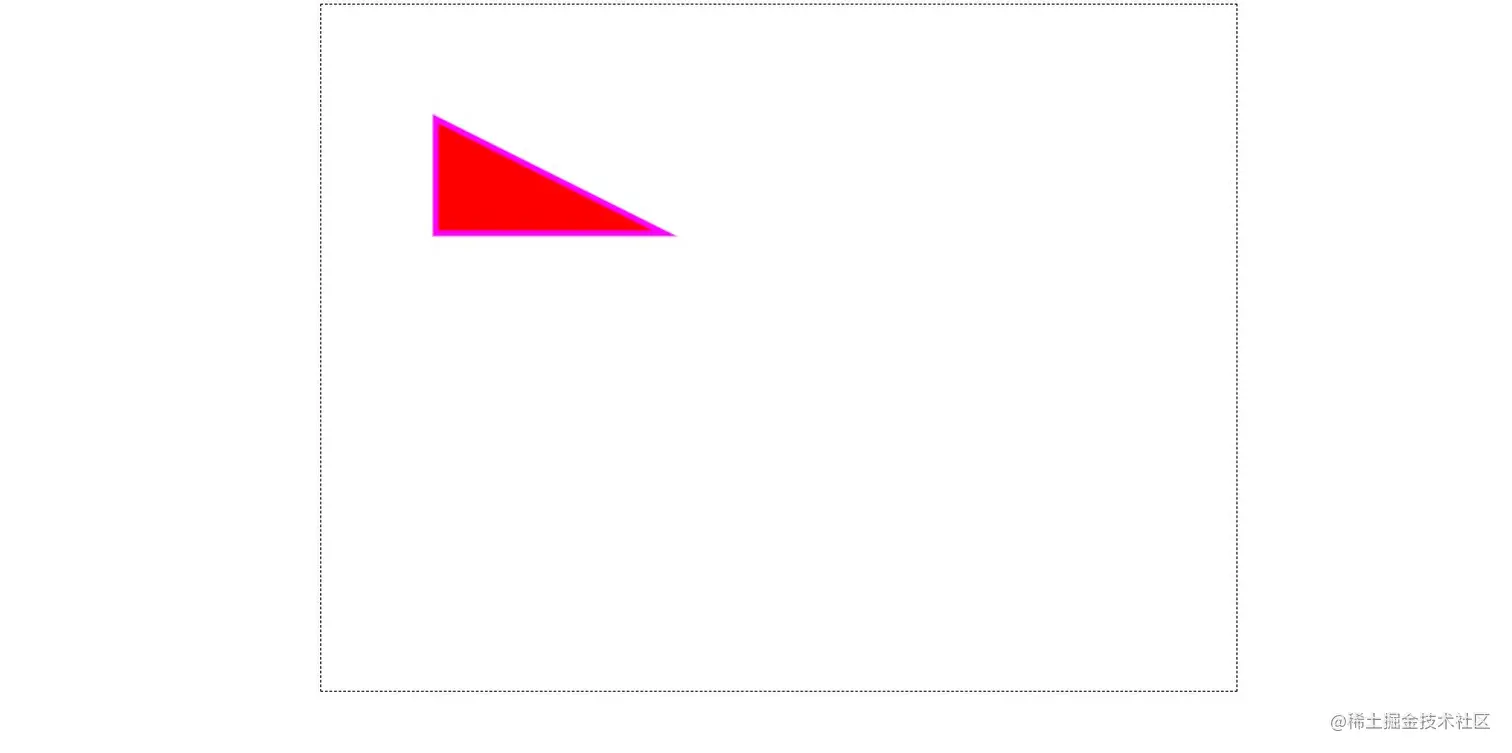

    let canvas = document.getElementById('c1')
    let gd = canvas.getContext('2d')
    gd.moveTo(100, 100);
    gd.lineTo(300, 200);
    gd.lineTo(100, 200)
    gd.strokeStyle = "rgb(255, 0, 255)";   // 线条颜色
    gd.fillStyle = 'red';  // 填充颜色
    gd.lineWidth = 5;   // 线宽
    gd.closePath()     // 闭合
    gd.fill()        // 填充
    gd.stroke();


5.渐变

  1. 创建线性渐变对象

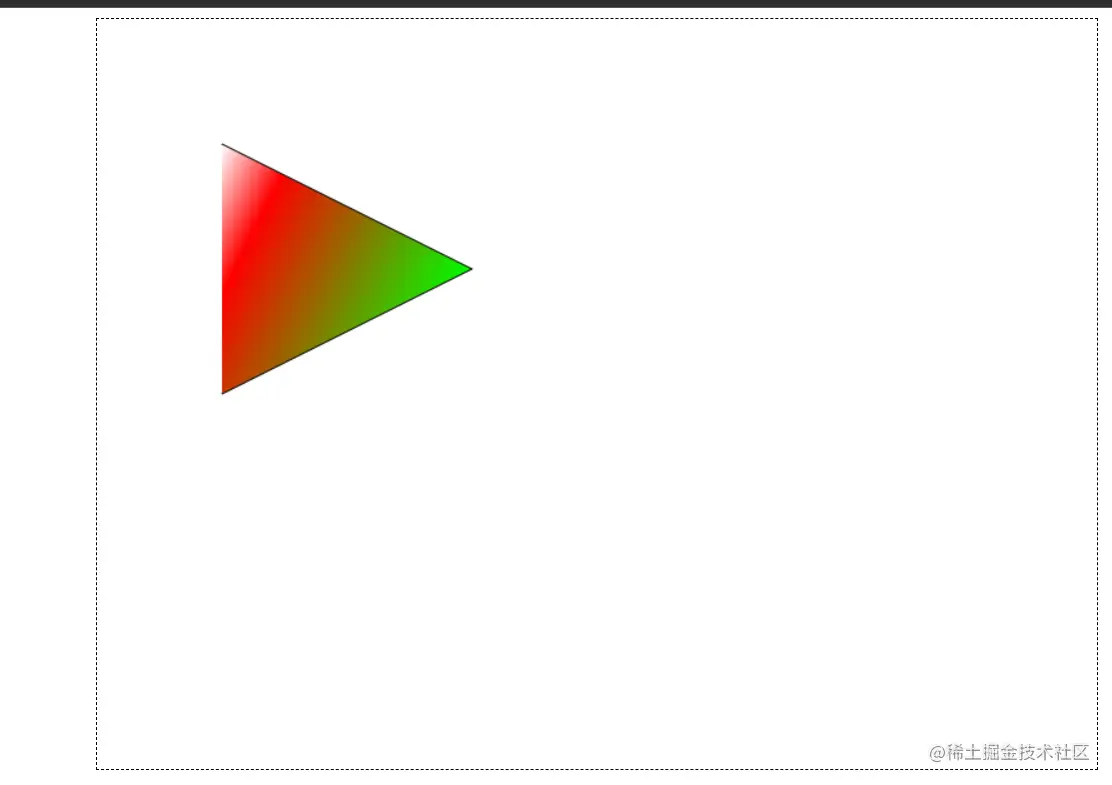

gd.createLinearGradient(x1, y1, x2, y2) // 点位代表起点、终点的渐变过程

    let canvas = document.getElementById('c1')
    let gd = canvas.getContext('2d')
    gd.moveTo(100, 100);
    gd.lineTo(300, 200);
    gd.lineTo(100, 300);
    // 创建线渐变对象
    const gradient = gd.createLinearGradient(
      100, 100,
      300, 200
    );
    // 添加渐变点
    gradient.addColorStop(0, '#fff');
    gradient.addColorStop(0.24, '#f00');
    gradient.addColorStop(1, '#0f0');
    gd.fillStyle = gradient;
    gd.fill();
    gd.stroke();


  1. 创建圆形渐变 gd.createRadialGradient(x1, y1, r1,x2, y2, r2)

        let canvas = document.getElementById('c1')
    let gd = canvas.getContext('2d')
    gd.rect(50,50,600,400)  // 画了一个矩形描边
    const gradient = gd.createRadialGradient(
      100, 100, 100,
      300, 200, 50
    );
    //添加渐变点
    gradient.addColorStop(0, '#CCC');
    gradient.addColorStop(0.24, '#f00');
    gradient.addColorStop(1, '#0f0');
    gd.fillStyle = gradient;
    gd.fill();
    gd.stroke();

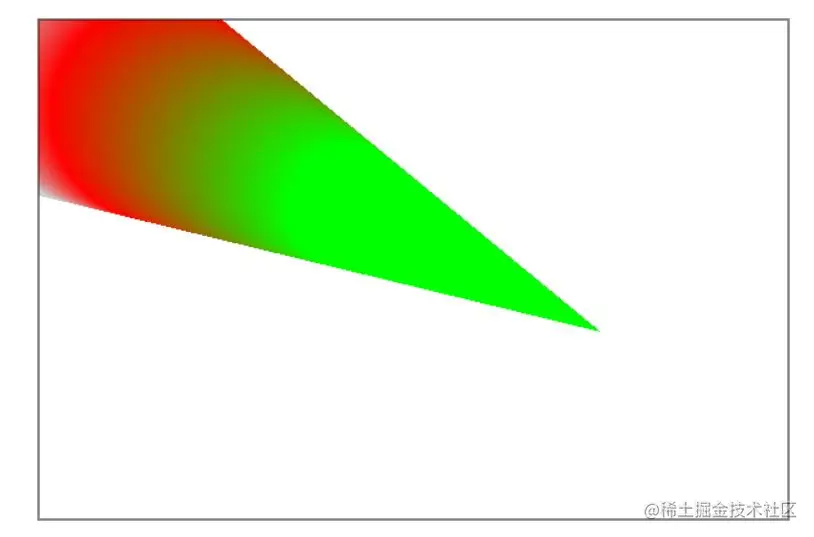

嗯？很懵，咋做到的。来看一下原理

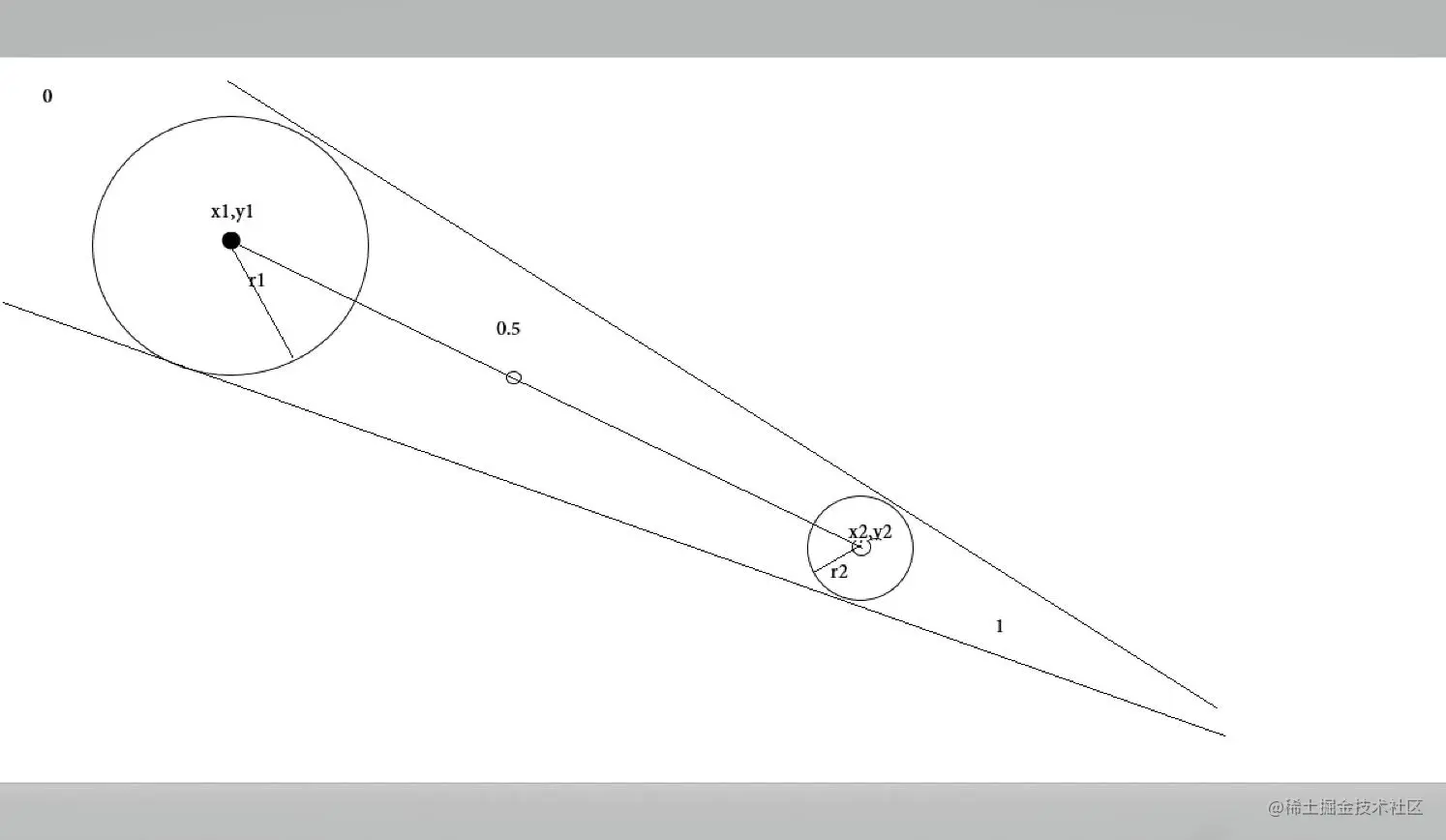

原理： 两个点位圆相切，两个圆心之间的连线为0.5 一看就懂了，不多说。

6. 文字

1.绘制文字

  gd.fillText(txt, x, y) // 真实的写文字

  gd.strokeText(txt, x, y) // 这个只是描边文字

2.font属性

  gd.font='20px 字体';

  gd.font='bold italic 20px 字体';

和css一样，一看就懂

3.默认原点（左上角）

  但是中文文字在左下角

        gd.font='bold italic 20px 字体';
        gd.fillText('你好',0,20) // 真实的写文字 20为字体大小
        gd.strokeText('你好', 0, 40) // 这个只是描边文字




4.文字原点

  默认：left alphabetic

  gd.textAlign = 'left'||'center'||'right'; // 文字对齐方式

注意这里的对齐方式，不是文字居中画布，而是中心点位于文字的左中右。

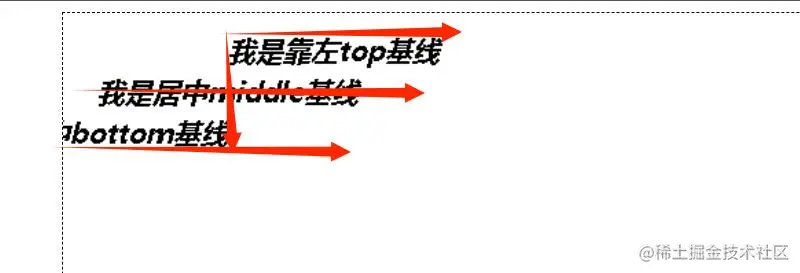

  gd.textBaseline = 'alphabetic'||'bottom'||'top'||'middle'; 文字基线

alphabetic：在英文的时候y、g等会超出下面一部分，这个基线就是针对英文的正常基线。

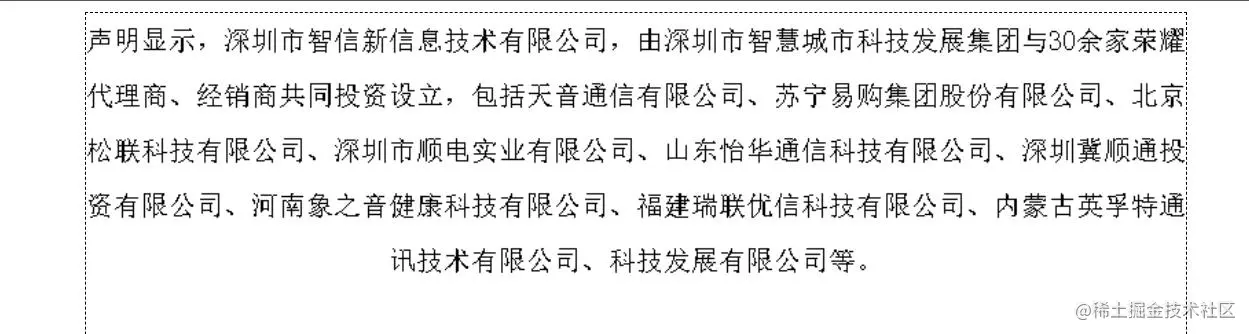

  1. 多行文字 描述： 当有多行文本的时候怎么办呢？canvas不会自动换行，不可能一个像素一个像素取算吧？

measureText(str)为canvas的一个方法可以计算文字的长度，想一想，如果有文字长度加上画布长度，是不是就可以每一行放多少了呢？

上代码：

        const fontSize = 20;
        const lineHeight = fontSize \* 2;
        gd.font = `${fontSize}px 宋体`;
        gd.textAlign = 'center';
        gd.textBaseline = 'top';

        const str = '声明显示，深圳市智信新信息技术有限公司，由深圳市智慧城市科技发展集团与30余家荣耀代理商、经销商共同投资设立，包括天音通信有限公司、苏宁易购集团股份有限公司、北京松联科技有限公司、深圳市顺电实业有限公司、山东怡华通信科技有限公司、深圳冀顺通投资有限公司、河南象之音健康科技有限公司、福建瑞联优信科技有限公司、内蒙古英孚特通讯技术有限公司、科技发展有限公司等。';
        const lines = [];
        let line = '';
        for (let i = 0; i < str.length; i++) {
          if (gd.measureText(line + str[i]).width > canvas.width) {
            lines.push(line);
            line = '';
          }
          line += str[i];
        }
        lines.push(line);
        lines.forEach((line, index) => {
          gd.fillText(line, canvas.width / 2, lineHeight * index + (lineHeight - fontSize) / 2);
        });


  1. 线

lineCap （划线的时候头部样式）

  'butt'  默认    没有

  'round'        圆

  'square'       正方形

lineJoin （链接样式）

  'miter' 默认

  'bevel' 折叠

  'round'

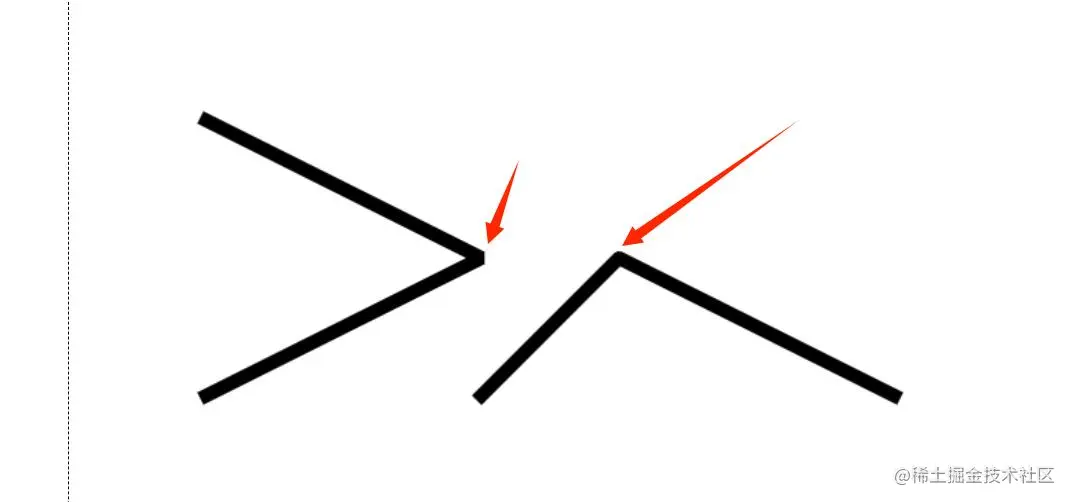

eg: 以bevel折叠为例

            gd.beginPath();
            gd.moveTo(100, 100);
            gd.lineTo(300, 200);
            gd.lineTo(100, 300);
            gd.lineWidth=10
            gd.lineCap='square'
            gd.lineJoin = 'bevel'
            gd.stroke()
            gd.beginPath()
            gd.moveTo(300, 300);
            gd.lineTo(400, 200);
            gd.lineTo(600, 300);
            gd.lineWidth=10
            gd.lineCap='square'
            gd.lineJoin = 'round'
            gd.stroke()


理解路径

路径——操作范围

        gd.moveTo(100, 100);
        gd.lineTo(300, 200);
        gd.lineWidth=10
        gd.strokeStyle='red'
        gd.stroke()
        // gd.beginPath()
        gd.strokeStyle='yellow'
        gd.moveTo(300, 300);
        gd.lineTo(400, 400);
        gd.lineWidth=10
        gd.stroke()


放开注释 为什么需要这一步？ 你那一支笔，不换一个颜色就是上面的，如果画好了，在拿黄笔画就是第二张图 lineb.jpg

beginPath——清除已有的路径（开始一个全新的）

习惯：一定先beginPath，然后再开始操作路径

canvas绝大多数的属性，都是“全局” 比如： gd.globalAlpha=0.2 设置全局透明度，干啥？用来设置后续操作的透明度（绘制完要恢复回来）

7.阴影

1.颜色  shadowColor

2.范围  shadowBlur

3.偏移  shadowOffsetX,shadowOffsetY

        let canvas = document.getElementById('c1')
        let gd = canvas.getContext('2d')
        gd.shadowColor = 'rgba(0,0,0,1)';
        gd.shadowBlur = 4;
        gd.shadowOffsetX = 4;
        gd.shadowOffsetY = 4;
        drawRect(100, 100, 400, 300,'red');
        drawRect(20, 200, 30, 500,'yellow');
        drawRect(150, 200, 10, 300,'green');
        // 自己写的方法，可以用gd.fillRect()直接画矩形
        function drawRect(x, y, w, h,color) {
          gd.beginPath();
          gd.fillStyle=color
          gd.moveTo(x, y);
          gd.lineTo(x + w, y);
          gd.lineTo(x + w, y + h);
          gd.lineTo(x, y + h);
          gd.closePath();
          gd.fill();
        }


8.画椭圆、圆、饼图

  1. 圆/弧 注意（平常我们画圆起始点在顶上为(0,0),在canvas中正右方为0,0） 如果需要调整为肉眼的正上方需要回转90°，后面例子可见

ellipse     椭圆弧 （如果会画椭圆，name就会画圆，x=y=r）

gd.ellipse(

  //圆心   cx, cy,

  //半径   rx, ry,

  //顺时针旋转   rotation,

  //角度   startAng, endAng,

  //是否逆时针   anticlock（可选参数） )

arc         正圆弧

圆没有旋转概念，怎么旋转都一样

gd.arc(   cx, cy,   r,   startAng, endAng,   [anticlock]（可选参数） )

    gd.beginPath()

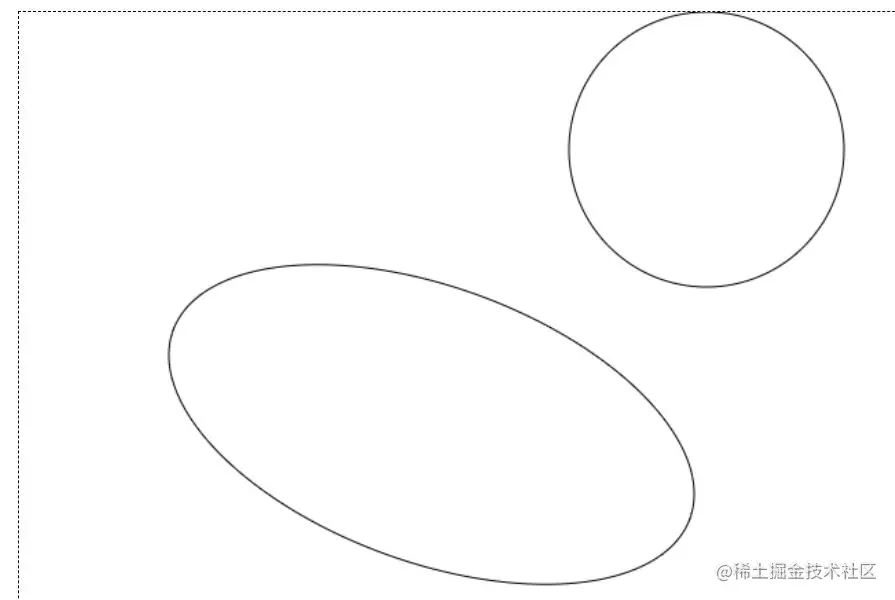

    gd.ellipse(
        300,300,200,100,degree2arc(20),0,degree2arc(360) //??? 什么鬼
    )
    gd.stroke()
    gd.beginPath()
    gd.arc(
        500,100,100,0,degree2arc(360) // ?? 什么鬼
    )
    gd.stroke()

    // 度->弧度
    function degree2arc(n) {
      return n * Math.PI / 180;
    }
    // 弧度->度
    function arc2degree(n) {
      return n * 180 / Math.PI;
    }


在上面看到代码有？？了吗？现在回忆一下学数学那会儿，圆都是弧度，所以计算机需要转一下

度    0~360

弧度  0~2*PI

换算：

360度=2*PI弧度

1度=2*PI/360弧度=PI/180弧度

n度 = n*PI/180弧度

2*PI弧度=360度

1弧度=180/PI度

n弧度=n*180/PI度

度->弧度    n*PI/180

代码写了两个函数就是这个意思，如果不套用函数gd.ellipse( 300,300,200,100,degree2arc(20),0,360) )其实有很多个圆，请自行尝试

  1. 饼图

思考，怎么画饼图呢？既然能画弧，那必然有参数可以画半圆弧。没问题，尝试一下

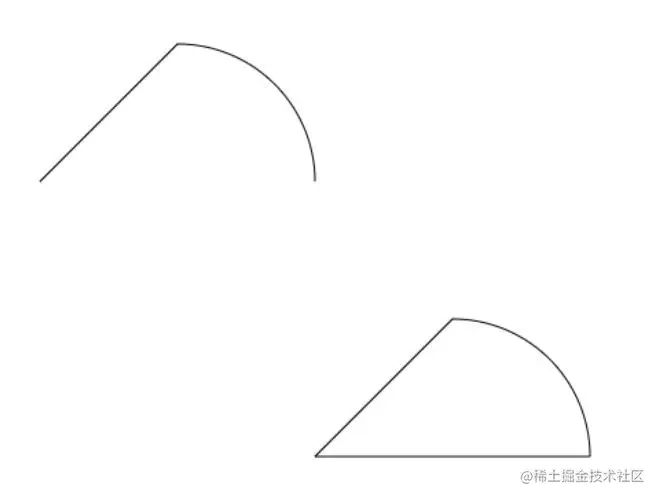

    gd.beginPath()
    gd.moveTo(200,300)
    gd.arc(
        300,300,100,degree2arc(0-90),degree2arc(90-90)
    )
    gd.stroke()
    // 第二个
    gd.beginPath()
    gd.moveTo(400,500)
    gd.arc(
        500,500,100,degree2arc(0-90),degree2arc(90-90)  // 上面注意说了，canvas原点在最右边，-90就是直观的顶点为起点
    )
    gd.closePath()  闭合
    gd.stroke()

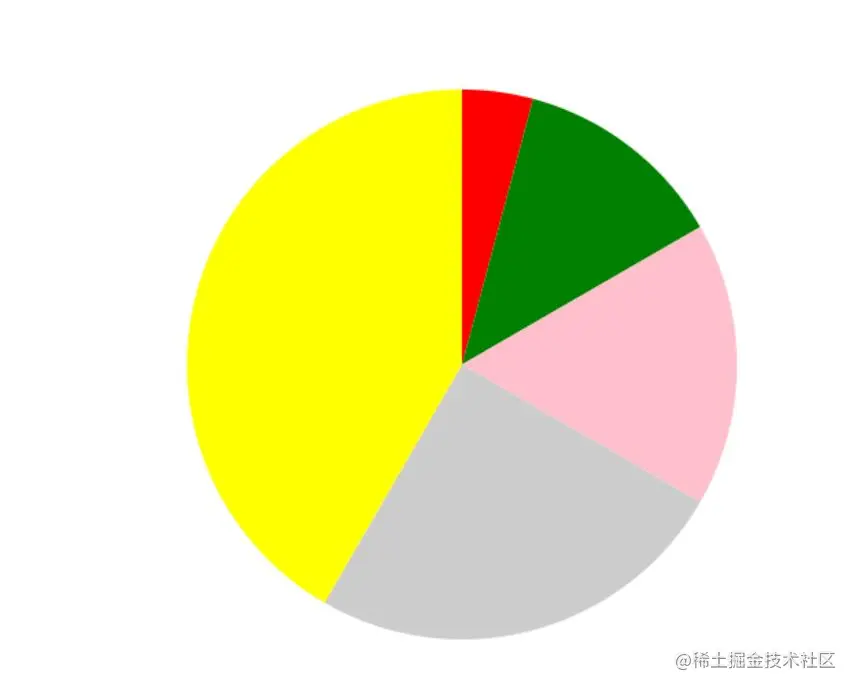

既然扇形出来了，那饼图不就简单啦。举个例子

饼图

100, 50, 200    350

//占比

28.57%

14.28%

57.14%

//角度

102.85°

51.4°

205.7°

//start, end

0, 102.85

102.85, 154.25

154.25, 360

上面大家都懂，不说了 上代码

    const cx = canvas.width / 2,
      cy = canvas.height / 2,
      r = 200;

    //数据
    const data = [
      { value: 50, color: 'red' },
      { value: 150, color: 'green' },
      { value: 200, color: 'pink' },
      { value: 300, color: '#CCC' },
      { value: 500, color: 'yellow' },
    ];

    let total = 0;
    data.forEach(item => {
      total += item.value;
    });

    let base = 0;
    data.forEach(item => {
      let ang = 360 \* item.value / total;
      drawPie(base, base + ang, item.color);
      base += ang;
    });
    function drawPie(startAng, endAng, color) {
      gd.beginPath();
      gd.moveTo(cx, cy);
      gd.arc(
        cx, cy, r,
        degree2arc(startAng - 90), degree2arc(endAng - 90),
        false,
      );
      gd.closePath();
      gd.fillStyle = color;
      gd.fill();
    }


如果再想配文字，就自己去配了，当然这只是原理，如果使用饼图，可以看一下echarts，这里就不描述了。

9.曲线

1.贝塞尔曲线

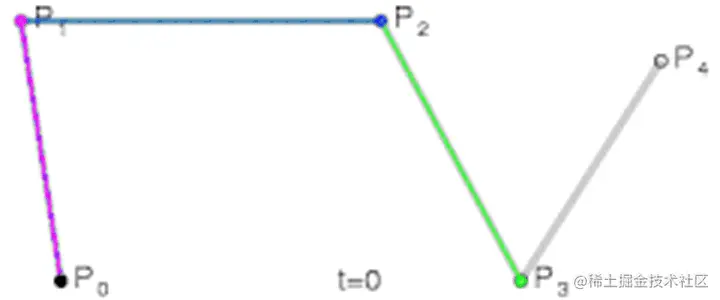

bezierCurveTo(   x1, y1,   x2, y2,   x, y ) 相信大家都了解ps钢笔绘图吧，那个就是贝塞尔曲线，起点到终点画图，两个控制点。

    gd.beginPath();
    gd.moveTo(100, 100); 起点
    gd.bezierCurveTo(
      300, 100,  // 控制点1
      100, 300,  // /控制点2
      300, 300   // 终点
    );
    gd.stroke();


原理如下（感兴趣可以去研究一下）这里就不说了


2.曲线

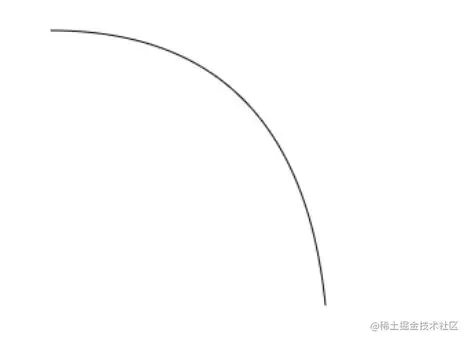

quadraticCurveTo(   x1, y1,   x, y )一个结束点，一个控制点

    gd.beginPath();
    gd.moveTo(100, 100); // 起点
    gd.quadraticCurveTo(
      280, 100, // 控制点，可以想象这里是一个磁铁，在吸引
      300, 300 // 结束点
    );

    gd.stroke();


总结：这里不是几何学，如果喜欢曲线可以自行去学习，这里了解即可。

10.开发中canvas实战，加上画图片

在h5中二维码保存：

// 这个是文字加二维码


// 这张图是由图片加画二维码加文字


在手机上请把二维码保存到相册，带上这条数据的动态标题（最开始就说了，图片做不到吧。需要手动画）

直接上代码：(这里以第二张图为例)

    // 这里有两种方法，第一是直接用canvas画图片，第二是创建canvas然后转换为地址，在放到img中去。这里我使用第二种，为什么呢？因为在手机上，canvas没法保存,只能长按图片保存，所以采用第二种，转换canvas为图片src塞到img中
    <van-overlay :show="showQrCode" z-index="100" @click="showQrCode = false">
          <div id="container" class="image-code">
                <div>
                 <img id="qrcode" class="qr" :src="temUrl" alt >
                  <div class=" flex justify-center margin-top">
                    <span style="color: white;">
                      请长按保存图片
                    </span>
                  </div>
                </div>
          </div>
        </van-overlay>
    async checkQr () {
          this.showQrCode = true
          let url = 'xxx,写自己的地址及参数'
          const res = await createQrCode({   // 这里和后端配合拿到二维码，带logo的，如果不带logo可以使用三方组件qrCode包，生成一个二维码地址
            contents: url,
            width: 240,
            height: 240
          })
          this.createCanvas(res)
        },
        async createCanvas () {
          let canvas = document.createElement('canvas')
          // 获取到屏幕倒是是几倍屏。  这里做适配
          let getPixelRatio = function (context) {
            let backingStore = context.backingStorePixelRatio ||
            context.webkitBackingStorePixelRatio ||
            context.mozBackingStorePixelRatio ||
            context.msBackingStorePixelRatio ||
            context.oBackingStorePixelRatio ||
            context.backingStorePixelRatio || 1
            return (window.devicePixelRatio || 1) / backingStore
          }
          // iphone6下得到是2
          const pixelRatio = getPixelRatio(canvas)
          // // 设置canvas的真实宽高
          let canvasCtx = canvas.getContext('2d')
          let img = document.createElement('img')
          // 这里看个人，根据ui去量
          canvas.width = pixelRatio * 120
          canvas.height = pixelRatio * 147
          // 获取二维码code，和后端配合
          const res = await getMiniCode({
            scene: this.$route?.query?.orgId,
            page: 'pagesSecondHouse/shop/shop/index',
            appId: 'wx0e3787020d00b980'
          })
          img.src = res
          let image = new Image()
          // 插入底图
          image.src = 'xxx.png'
          // 再画网络url图片时，请加上下面这句话，不然canvas告诉你跨域了，下面代码意思是允许跨域
          image.setAttribute('crossOrigin', 'Anonymous')
          setTimeout(async () => {
            canvasCtx.beginPath()
           //画底图
           canvasCtx.drawImage(image, pixelRatio * 6, pixelRatio * 0, pixelRatio * 110, pixelRatio * 137)
            canvasCtx.beginPath()
            canvasCtx.font = '15px 宋体'
            canvasCtx.fillStyle = '#fff'
            canvasCtx.textAlign = 'center'
            canvasCtx.fillText(this.$route.query?.orgName, (canvas.width / 2), pixelRatio * 33)
            canvasCtx.beginPath()
           // 画二维码
           canvasCtx.drawImage(img, pixelRatio * 30, pixelRatio * 40, pixelRatio * 60, pixelRatio * 60)
            // 将画好的canvas装换成src用img展示temUrl
            this.temUrl = canvas
              .toDataURL('image/png')
              .replace('image/png', 'image/octet-stream')

          }, 1000)
        },



        // 到此就已经画出来了

        !!! 如果实在网页端，可以点击保存canvas图片就不用转img了，直接上canvas

        // 网页端保存图片调用方法
        // url 请使用let url=canvas.toDataURL('image/png').replace('image/png', 'image/octet-stream') 生成
        this.saveImgFile(  url,  filename || `file_${new Date().getTime()}.png`  )
        saveImgFile (data, filename) {
        let eleLink = document.createElement('a') // 下面就是保存的步骤了，很简单 自行看看
        eleLink.href = data // 转换后的图片地址
        eleLink.download = 'xx.jpg' // 自己取个名字
        document.body.appendChild(eleLink)
        // 触发点击
        eleLink.click()
        // 然后移除
        document.body.removeChild(eleLink)

全文总结：如果不涉及复杂业务，你掌握这篇canvas对你“或许”够了，如果还需要深华，请自行学习。
