2017年5月真题
试题一（15分）
阅读下列说明和图，回答问题1至问题4。
某医疗器械公司作为复杂医疗产品的集成商，必须保持高质量部件的及时供应。为了实现这一目标，该公司欲开发一采购系统。系统的主要功能如下：
1、检查库存水平。采购部门每天检查部件库存量，当特定部件的库存量降至其订货点时，返回低存量部件及库存量。
2、下达采购订单。采购部门针对低存量部件及库存量提交采购请求，向其供应商（通过供应商文件访问供应商数据）下达采购订单，并存储于采购订单文件中。
3、交运部件。当供应商提交提单并交运部件时，运输和接收(S/R)部门通过执行以下三步过程接收货物：
(1)验证装运部件。通过访问采购订单并将其与提单进行比较来验证装运的部件，并将提单信息发给S/R职员。如果收货部件项目出现在采购订单和提单上，则已验证的提单和收货部件项目将被送去检验。否则，将S/R职员提交的装运错误信息生成装运错误通知发送给供应商。
(2)验证部件质量。通过访问质量标准来检查装运部件的质量，并将已验证的提单发给检验员。如果部件满足所有质量标准，则将其添加到接受的部件列表用于更新部件库存。如果部件未通过检查，则将检验员创建的缺陷装运信息生产缺陷装运通知发送给供应商。
(3)更新部件库存。库存员根据收到的接受的部件列表添加本次采购数量，与原有库存量累加来更新库存部件中的库存量。标记订单采购完成。

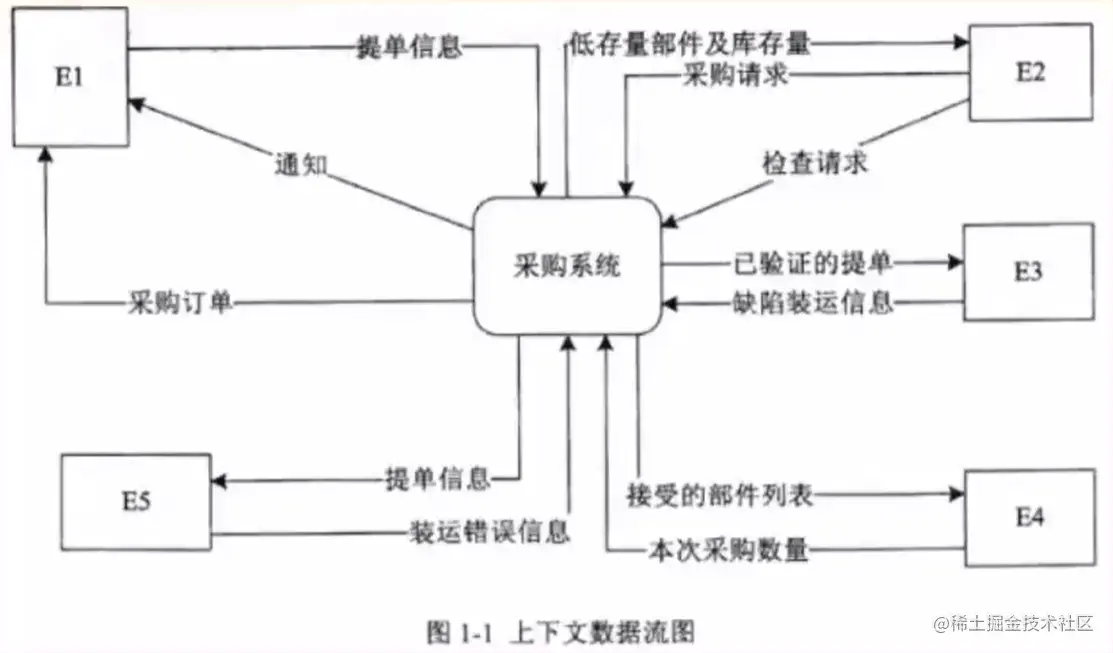

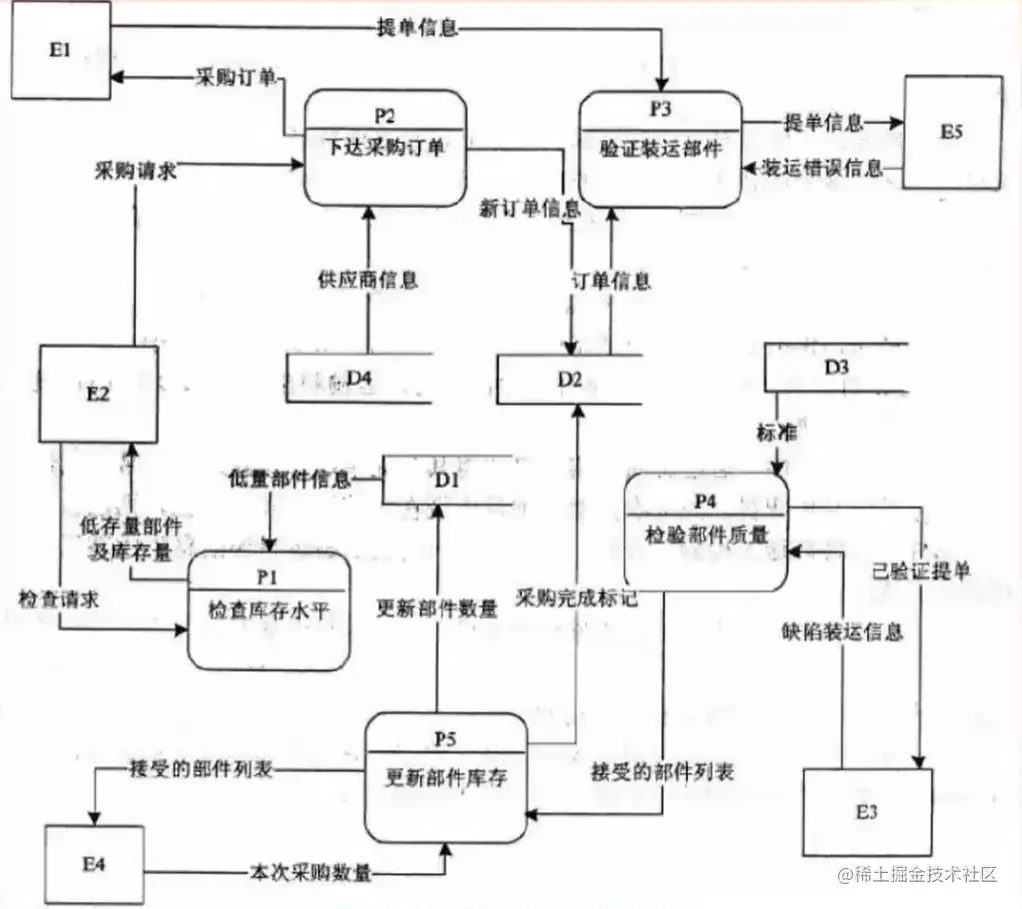

现采用结构化方法对该采购系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。
【问题1】（5分）
使用说明中的词语，给出图1-1中的实体E1~E5。
分析：
(1)E1
在说明的第二点下达采购订单，采购部门会把采购订单下达给供应商，出现的实体是供应商，因此E1就是供应商。
(2)E2
在说明的第一点检查库存水平，它会低存量部件及库存量，出现的实体是采购部门，因此E2就是采购部门。
(3)E3
在说明的第3.2验证部件质量里，将已验证的提单发给校验员，检验员把缺陷装运信息发给供应商。这里出现了一个实体校验员，因此E3就是检验员。
(4)E4
在说明的第3.3更新部件库存里，库管员会根据收到的部件列表添加本次采购数量。这里出现了一个库管员，因此E4就是库管员。
(5)E5
在说明的第三点交运部件里，出现的实体是运输和接收(S/R)部门，这里还没发现关于它的数据流。接着在3.1的验证装运部件中，将提单信息发给S/R职员和S/R职员发送装运错误信息给供应商，这里又出现了一个实体S/R职员。因此E3就是S/R。
【问题2】（4分）
使用说明中的词语，给出图1-2中的数据存储D1~D4的名称。
【问题3】（4分）
使用说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。
【问题4】（2分）
用200字以内文字，说明建模图1-1和图1-2时如何保持数据流图平衡。
2018年5月真题
试题一（15分）
阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】
某医疗护理机构为老年人或有护理需求者提供专业护理，现欲开发一基于web的医疗管理系统，以改善医疗护理效率，该系统的主要功能如下：
1、通用信息查询，客户提交通用信息查询请求，查询通用信息表，返回查询结果。
2、医生聘用。医生提出应聘/辞职申请，交由主管进行聘用/解聘审批，更新医生表，并给医生反馈聘用/解聘结果：删除解聘医生的出诊发排。
3、预约处理。医生安排出诊时间，存入医生出诊时间表，根据客户提交的预约查询请求，查询在职医生及其出诊时间等预约所需数据并返回；创建预约，提交预约请求，在预约表中新增预约记录，更新所约医生出诊时间并给医生发送预约通知；给客户反馈预约结果。
4、药品管理。医生提交处方，根据药品名称从药品数据中查询相关药品库存信息，开出药品，更新对应药品的库存以及预约表中的治疗信息；给医生发送“药品已开出”反馈。
5、报表创建。根据主管提交的报表查询请求（报表类型和时间段），从预约数据、通用信息、药品库存数据、医生以及医生出诊时间中进行查询，生成报表返回给主管。

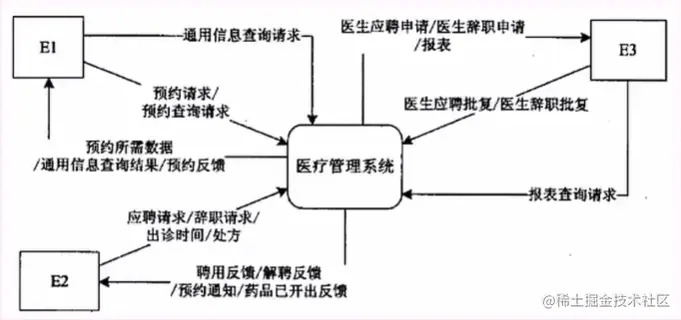

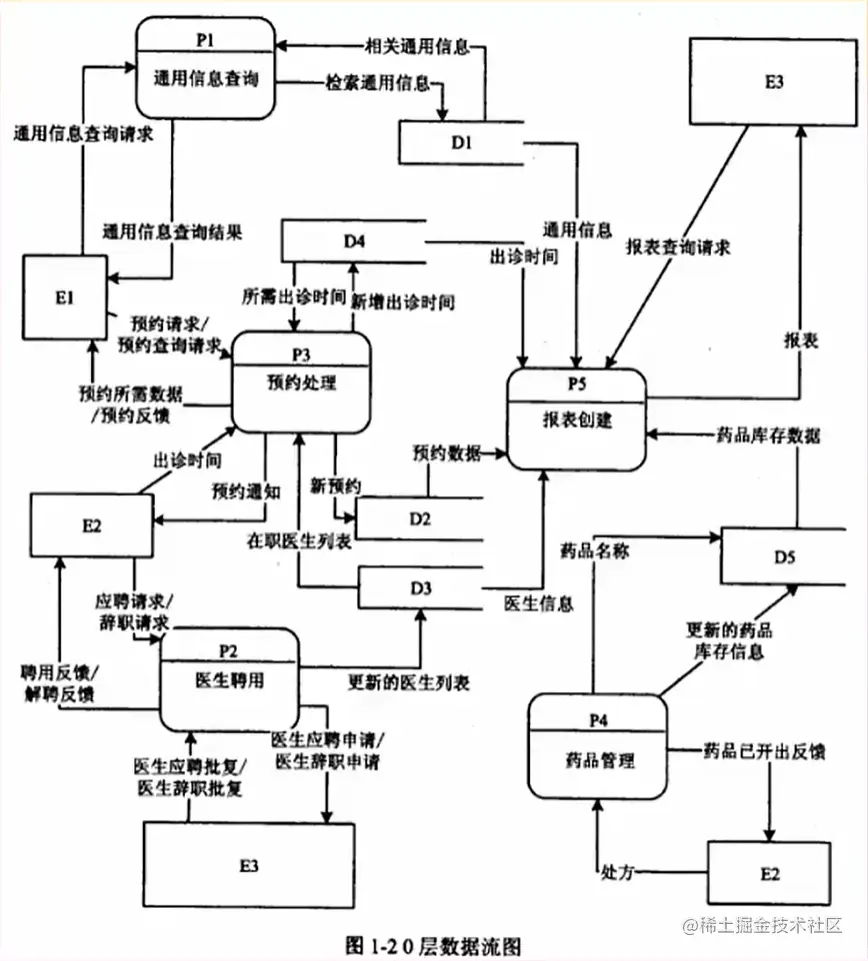

现采用结构化方法对医疗管理系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。
【问题1】（3分）
使用说明中的词语，给出图1-1中的实体E1~E3的名称。
分析：
(1)E1
在说明的第二点下达采购订单，采购部门会把采购订单下达给供应商，出现的实体是供应商，因此E1就是供应商。
(2)E2
在说明的第一点检查库存水平，它会低存量部件及库存量，出现的实体是采购部门，因此E2就是采购部门。
(3)E3
在说明的第3.2验证部件质量里，将已验证的提单发给校验员，检验员把缺陷装运信息发给供应商。这里出现了一个实体校验员，因此E3就是检验员。
【问题2】（5分）
使用说明中的词语，给出图1-2中的数据存储D1~D5的名称。
【问题3】（4分）
使用说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。
【问题4】（3分）
使用说明中的词语，说明“预约处理”可以分解为哪些子加工，并说明建模图1-1和图1-2是如何保持数据流图平衡。
2018年11月真题
试题一（15分）
【说明】
某房产中介连锁企业欲开发一个基于web的房屋中介信息系统，以有效管理房源和客户，提高成交率。该系统的主要功能如下：
1、房源采集与管理。系统自动采集外部网站的潜在房源信息，保存为潜在房源。由经纪人联系确认的潜在房源变为房源，并添加出售/出租房源的客户。由经纪人或客户登记的出售/出租房源，系统将其保存为房源。房源信息包括基本情况、配套设施、交易类型、委托方式、业主等。经纪人可以对房源进行更新等管理操作。
2、客户管理。求租/求购客户进行注册、更新，推送客户需求给经纪人，或由经纪人对求租/求购客户进行登记、更新。客户信息包括身份证号、姓名、手机号、需求情况、委托方式等。
3、房源推荐。根据客户的需求情况(求购/求租需求情况以及出售/出租房源信息)，向已登记的客户推荐房源。
4、交易管理。经纪人对租售客户双方进行交易信息管理，包括订单提交和取消，设置收取中介费比例。财务人员收取中介费之后，表示该订单已完成，系统更新订单状态和房源状态，向客户和经纪人发送交易反馈。
5、信息查询。客户根据自身查询需求查询房屋供需信息。

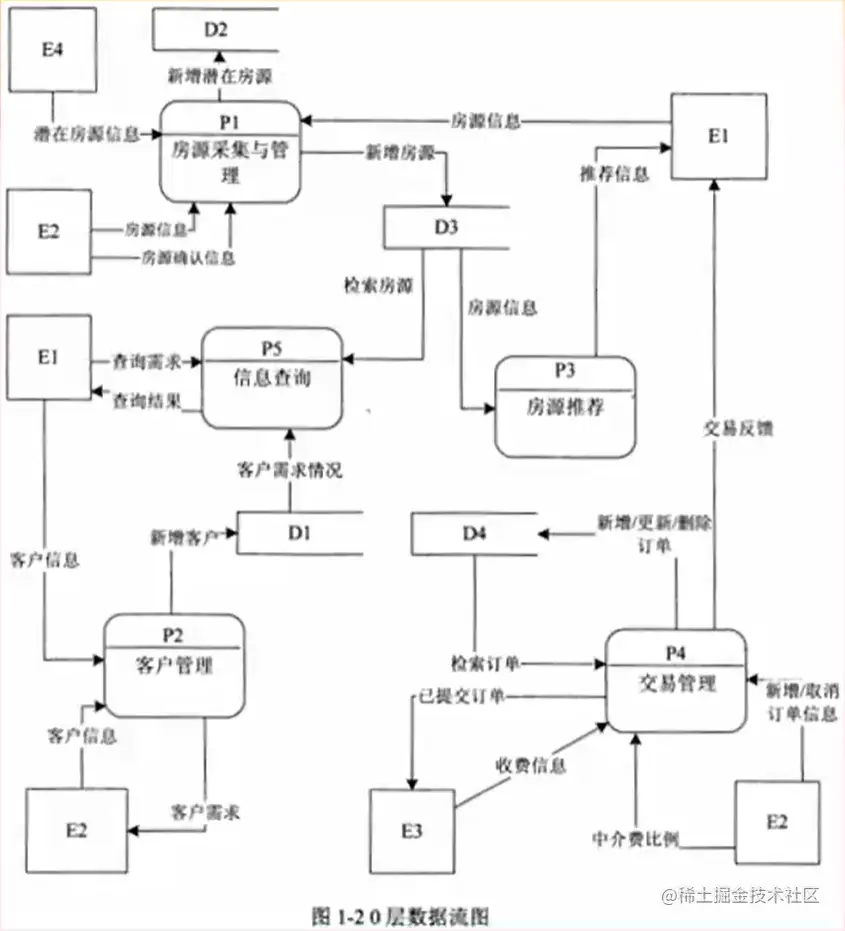

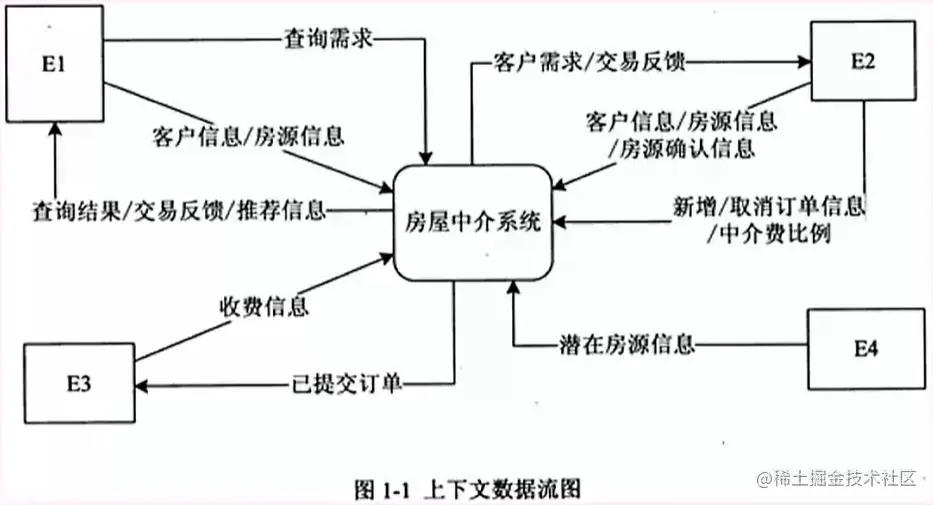

现采用结构化方法对房屋中介信息系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。
【问题1】（4分）
使用说明中的词语，给出图1-1中的实体E1~E4的名称。
分析：
(1)E1
在说明的第二点下达采购订单，采购部门会把采购订单下达给供应商，出现的实体是供应商，因此E1就是供应商。
(2)E2
在说明的第一点检查库存水平，它会低存量部件及库存量，出现的实体是采购部门，因此E2就是采购部门。
(3)E3
在说明的第3.2验证部件质量里，将已验证的提单发给校验员，检验员把缺陷装运信息发给供应商。这里出现了一个实体校验员，因此E3就是检验员。
【问题2】（4分）
使用说明中的词语，给出图1-2中的数据存储D1~D4的名称。
【问题3】（3分）
使用说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。
【问题4】（4分）
使用说明中的词语，给出图1-1中数据流“客户信息”、“房源信息”的组成。
