SAM通过transformer将点、框、Mask、文本等prompt和图片进行编码学习，可以实现对图片任意目标的分割

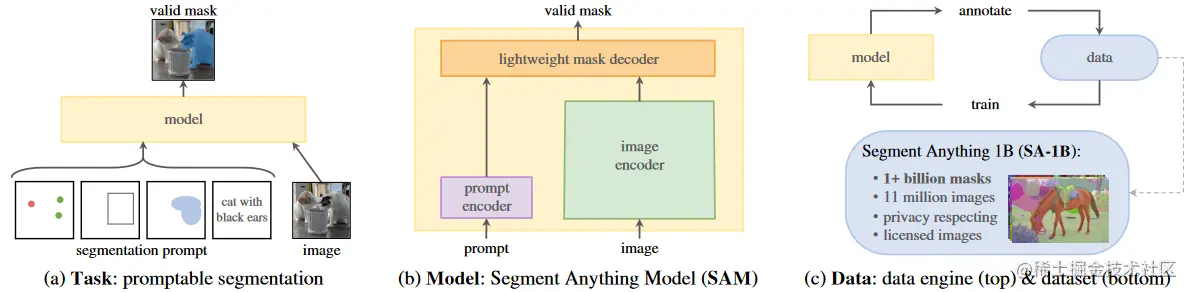

什么是 SAM ？

a)SAM 利用“图片-分割提示”实现对图片上任意目标的分割，分割提示包括：点、框、Mask、文本
b) SAM 首先利用 prompt encoder 编码"分割提示"，利用 image encoder 编码“图片”，然后通过 Mask decoder 解析输出 Mask
c)SAM 利用数据驱动去做模型训练，模型输出结果后再输入模型训练

SAM 的网络结构？

image encoder：类似 VIT 的过程，输入 image (1,3, H, W), 输出 image_embedding (1, C, H/16, W/16)，即 (1, HW/256, C)的 tokens 表示
mask：mask prompt，直接和image_embedding相加即可
prompt encoder：包含3种提示的编码过程，其中点、框按位置被编码为Pos embedding(1,N,C)，文本通过clip模型被编码为Pos embedding(1,M,C)
mask decoder：根据image_embedding和prompt encoder输出，结合IOU tokens(1,1,C)和mask tokens(1,P,C)，解析出目标mask(1,1+P+N+M, H/16, W/16)和iou(1,1+P+N+M)

SAM 的 image encoder？

类似 VIT 的 encoder 过程，输入 image (1,3, H, W), 输出 image_embedding (1, C, H/16, W/16)，即 (1, HW/256, C)的 tokens 表示

image_encoder=ImageEncoderViT(..)
# batched_input={List,List} -> torch.Size([2, 3, 1024, 1024])
input_images = torch.stack([preprocess(x["image"]) for x in batched_input], dim=0)
  # torch.Size([2, 3, 1024, 1024]) -> torch.Size([2, 256, 64, 64])
image_embeddings = image_encoder(input_images)

SAM 的 prompt encoder?

包含3种提示的编码过程，其中点、框按位置被编码为 Pos embedding (1, N, C)，文本通过 clip 模型被编码为 Pos embedding (1, M, C)，最终输出（1,N+M,C )的稀疏编码sparse_embeddings

point&box：每个点编码为1个 pos embedding，每个 box 编码为2个 pos embedding（box 被两个点定义）

embed_dim=256
num_point_embeddings: int = 4  # pos/neg point + 2 box corners
point_embeddings = [nn.Embedding(1, embed_dim) for i in range(num_point_embeddings)]
point_embeddings = nn.ModuleList(point_embeddings)
not_a_point_embed = nn.Embedding(1, embed_dim)
  # point prompt
  points = points + 0.5  # Shift to center of pixel
  # 根据点位置points，在输入(1024,1024)的基础上生成pos embedding
point_embedding = pe_layer.forward_with_coords(points, input_image_size) #torch.Size([1,3,2])+(1024,1024)->torch.Size([1,3,256])
# 点有3类，-1表示非嵌入点，此时不使用pos embedding，0表示正样本点，1表示负样本点
  point_embedding[labels == -1] = 0.0
point_embedding[labels == -1] += not_a_point_embed.weight
point_embedding[labels == 0] += point_embeddings[0].weight
point_embedding[labels == 1] += point_embeddings[1].weight
  # box prompt
boxes = boxes + 0.5  # Shift to center of pixel
coords = boxes.reshape(-1, 2, 2) # 一个框肯定2个点
corner_embedding = pe_layer.forward_with_coords(coords, input_image_size)
corner_embedding[:, 0, :] += point_embeddings[2].weight #框第一个点
corner_embedding[:, 1, :] += point_embeddings[3].weight #框第二个点
  # 汇总point、box编码
  sparse_embeddings = torch.empty((1, 0, embed_dim))
  sparse_embeddings = torch.cat([sparse_embeddings, point_embeddings], dim=1)
  sparse_embeddings = torch.cat([sparse_embeddings, box_embeddings], dim=1)

text：通过CLIP模型将文本编码到(1,M,C)

SAM的mask prompt如何处理？

mask利用CNN输出和image_embedding(1,C,H/16,W/16)一样大小的编码，后续直接相加

mask_downscaling = nn.Sequential(
    nn.Conv2d(1, mask_in_chans // 4, kernel_size=2, stride=2),
    LayerNorm2d(mask_in_chans // 4),
    activation(),
    nn.Conv2d(mask_in_chans // 4, mask_in_chans, kernel_size=2, stride=2),
    LayerNorm2d(mask_in_chans),
    activation(),
    nn.Conv2d(mask_in_chans, embed_dim, kernel_size=1),
)
mask_input_size = (4 * image_embedding_size[0], 4 * image_embedding_size[1])
no_mask_embed = nn.Embedding(1, embed_dim)
if masks is not None:
    dense_embeddings = self._embed_masks(masks) # 利用CNN生成mask embedding
else:
    dense_embeddings = self.no_mask_embed.weight.reshape(1, -1, 1, 1).expand(
        bs, -1, self.image_embedding_size[0], self.image_embedding_size[1]
    ) # 随机初始化生成mask embedding

SAM 的 mask decoder?

输入:image_embedding(1, C, H/16, W/16)、image_embedding大小的位置编码image_pe(1, C, H/16, W/16)、稀疏提示编码sparse_prompt_embeddings(1, N, C)、密集提示编码dense_prompt_embeddings(1,C,H/16, W/16)

(1)tansformer整合所有编码:将image_embedding+dense_prompt_embeddings视为transformer encoder的k,image_pe视为pos embedding,sparse_prompt_embeddings视为decoder的q，并且参考VIT的class_token，不直接使用sparse_prompt_embeddings输出作为最终结果，而是另外生成1个iou token和P个mask token作为最终结果，所以输入transformer decoder的token变为(1,1+P+N,C)，经过transformer后decoder和encoder分别输出hs(1,1+P+N,C), src(1,HW/256,C)；

num_multimask_outputs=3
  transformer_dim=256
iou_token = nn.Embedding(1, transformer_dim)
num_mask_tokens = num_multimask_outputs + 1
mask_tokens = nn.Embedding(num_mask_tokens, transformer_dim)
# Concatenate output tokens
output_tokens = torch.cat([iou_token.weight, mask_tokens.weight], dim=0) # torch.Size([5, 256])
output_tokens = output_tokens.unsqueeze(0).expand(sparse_prompt_embeddings.size(0), -1, -1) # torch.Size([1, 5, 256])
tokens = torch.cat((output_tokens, sparse_prompt_embeddings), dim=1) # torch.Size([1, 12, 256])
# Expand per-image data in batch direction to be per-mask
src = torch.repeat_interleave(image_embeddings, tokens.shape[0], dim=0) # torch.Size([1, 256, 64, 64]) -》torch.Size([1, 256, 64, 64])
src = src + dense_prompt_embeddings # torch.Size([1, 256, 64, 64])+torch.Size([1, 256, 64, 64])
pos_src = torch.repeat_interleave(image_pe, tokens.shape[0], dim=0) # torch.Size([1, 256, 64, 64])
b, c, h, w = src.shape
# Run the transformer torch.Size([1, 256, 64, 64])，torch.Size([1, 256, 64, 64])，torch.Size([1, 12, 256])
hs, src = transformer(src, pos_src, tokens) # torch.Size([1, 12, 256]) torch.Size([1, 4096, 256]) = q,k
iou_token_out = hs[:, 0, :] # torch.Size([1, 256])
mask_tokens_out = hs[:, 1 : (1 + num_mask_tokens), :] # torch.Size([1, 4, 256])

(2)生成Mask预测：取hs的第1-P个token作为预测结果mask_tokens_out，src经过反卷积上采样4倍，输出upscaled_embedding(1,HW/16,C')，mask_tokens_out经过MLP操作，将隐变量长度变为C',即输出hyper_in(1,P,C')，hyper_in与upscaled_embedding点乘后输出masks(1,P,HW/16)，表示p个mask

self.output_upscaling = nn.Sequential(
    nn.ConvTranspose2d(transformer_dim, transformer_dim // 4, kernel_size=2, stride=2),
    LayerNorm2d(transformer_dim // 4),
    activation(),
    nn.ConvTranspose2d(transformer_dim // 4, transformer_dim // 8, kernel_size=2, stride=2),
    activation(),
)
self.output_hypernetworks_mlps = nn.ModuleList(
    [MLP(transformer_dim, transformer_dim, transformer_dim // 8, 3) for i in range(self.num_mask_tokens)])
# Upscale mask embeddings and predict masks using the mask tokens
src = src.transpose(1, 2).view(b, c, h, w) # torch.Size([1, 256, 64, 64])
upscaled_embedding = self.output_upscaling(src) # torch.Size([1, 256, 64, 64]) -》torch.Size([1, 32, 256, 256])
hyper_in_list: List[torch.Tensor] = []
for i in range(self.num_mask_tokens):
    hyper_in_list.append(self.output_hypernetworks_mlps[i](mask_tokens_out[:, i, :])) # torch.Size([1, 32])x4
hyper_in = torch.stack(hyper_in_list, dim=1) # torch.Size([1, 4, 32])
b, c, h, w = upscaled_embedding.shape # torch.Size([1, 32, 256, 256])
# 运算符@表示矩阵的点乘
masks = (hyper_in @ upscaled_embedding.view(b, c, h * w)).view(b, -1, h, w) # torch.Size([1, 4, 32]) @ torch.Size([1, 32, 256, 256]) -> torch.Size([1, 4, 256, 256])

(3)生成IOU预测：取hs的第1个token作为预测结果iou_token_out，然后使用MLP将隐变量长度变为P，表示P各mask的iou预测

iou_prediction_head = MLP(transformer_dim, iou_head_hidden_dim, num_mask_tokens, iou_head_depth)
# Generate mask quality predictions
iou_pred = iou_prediction_head(iou_token_out) # torch.Size([1,256]) -> torch.Size([1, 4])

SAM 如何直接分割所有目标？

以原图所有cell作为point prompt输入，输出Mask和iou后，通过iou阈值过滤mask,得到所有目标的mask
