经典案例

某天，小明同学下载了一个新的APP。因为第一次登陆，所以进入APP后需要注册一个新的账号。小明同学三下五除二地填好了注册资料，按下了「注册」按钮。就这样，数据就从无到有地产生了，并且在数十/数百毫秒内向APP的后端服务器飞奔而去……

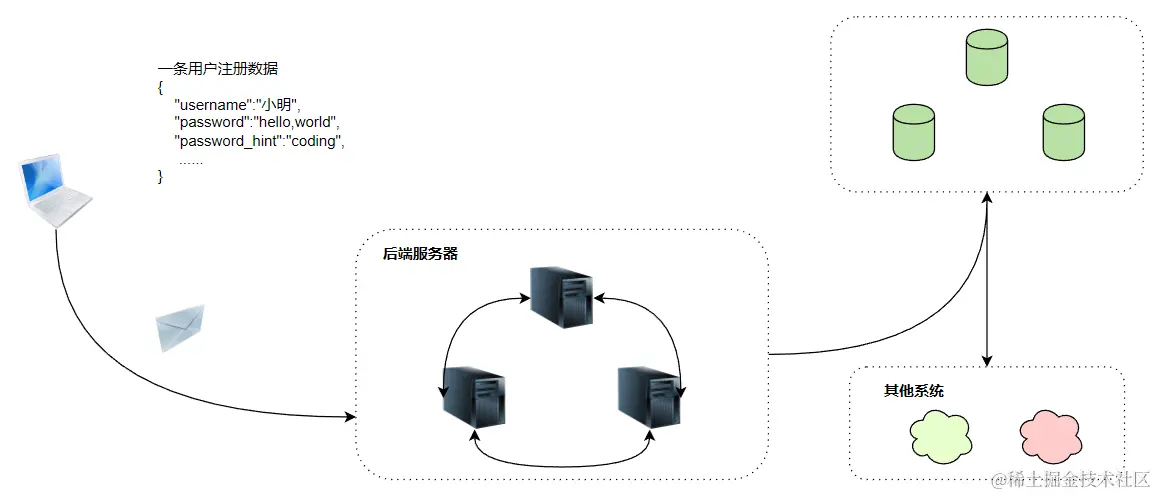

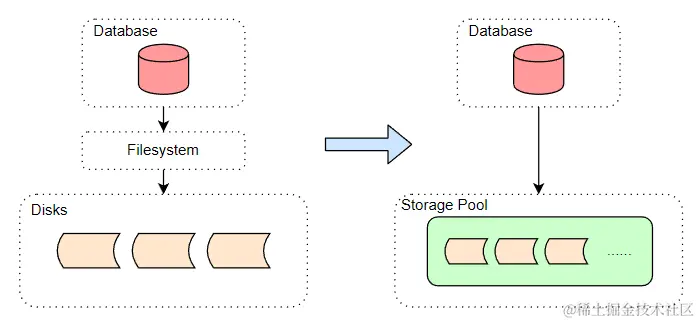

小明的个人信息数据开启了一场冒险，在下图中各个不同的介质中疯狂流动：

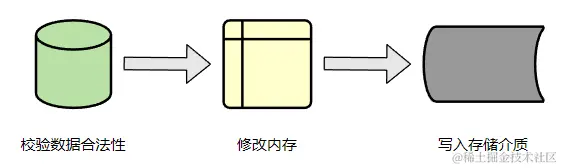

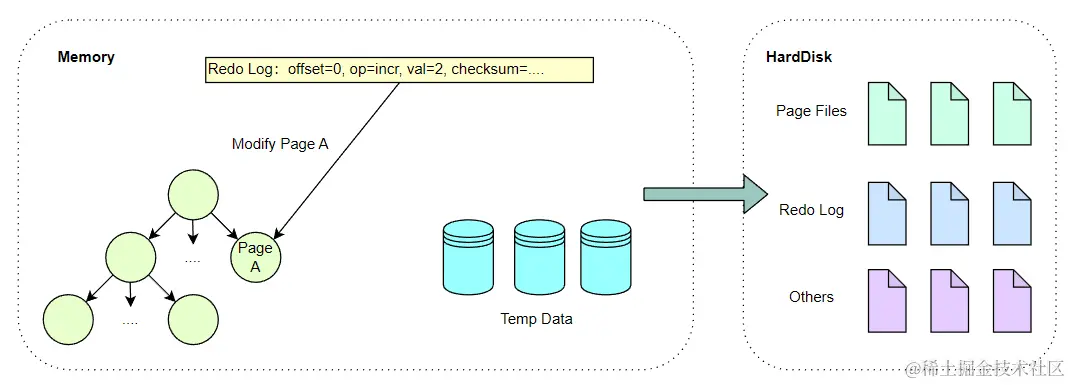

小明的数据一般会经历以下的持久化过程：

在APP使用的过程中，会不会有以下潜在的问题？

数据库怎么保证数据不丢?
数据库怎么处理多人同时修改的问题?
为什么用数据库，除了数据库还能存到别的存储系统吗?
数据库只能处理结构化数据吗?
有哪些操作数据库的方式，要用什么编程语言?

存储&数据库

存储系统

什么是存储系统？

一个提供了读写、控制类接口，能够安全有效地把数据持久化的软件，就可以称为存储系统。

存储系统有哪些特点？

作为后端软件的底座，性能敏感
存储系统软件架构，容易受硬件影响
存储系统代码，既“简单”又“复杂”

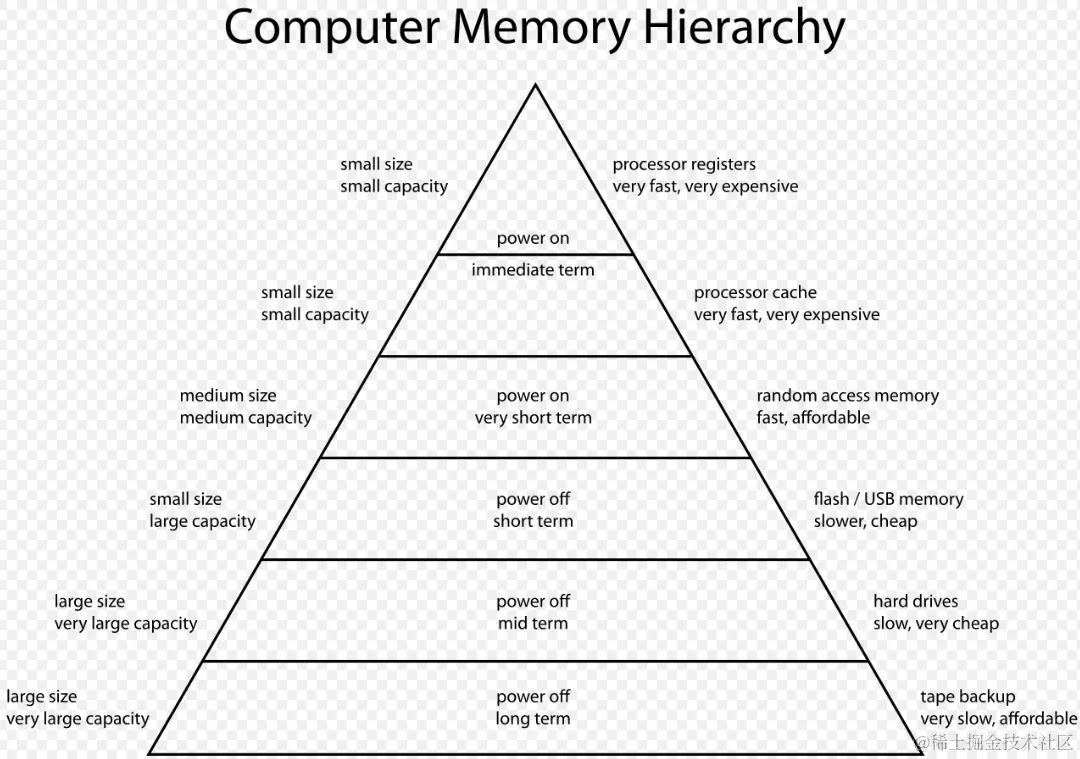

存储器层次结构如下图，来自Memory hierarchy

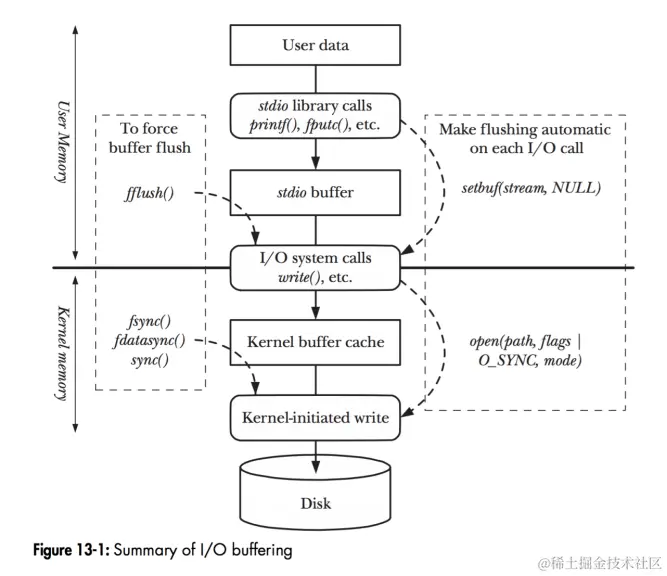

数据从应用到存储介质，需要经过以下流程：

用户数据需要调用标准库函数，标准库函数拥有其自身的缓冲
用户调用刷新函数执行输入输出的系统调用
系统调用将用户空间数据拷贝到内核空间缓存
调用执行函数将内核数据刷新到硬盘上

在这个过程中，缓存很重要，贯穿整个存储体系，拷贝很昂贵，应该尽量减少。

单机存储系统怎么做到高性能、高性价比、高可靠性?

使用R(edundant) A(rray) of l(nexpensive) D(isks)技术，独立磁盘冗余阵列，通俗的讲就是把多块硬盘组成一个独立的磁盘阵列进行管理。

RAID出现的背景：

单块大容量磁盘的价格>多块小容量磁盘
单块磁盘的写入性能<多块磁盘的并发写入性能
单块磁盘的容错能力有限，不够安全

RAID 0：

将数据条带化，最少需要两块硬盘（每块硬盘的容量一样，实际生产环境中建议使用同品牌同型号同批次同容量的硬盘组成 RAID 0），即将所有组成 RAID 0 的硬盘的可用容量组合在一起，形成计算机上的一个逻辑卷。通俗的讲就是至少使用两块硬盘来存储数据，但是我要存储的数据不是全部存在某一块硬盘上，而是把我要存储的数据分成均等的多部分，然后平均分散存储在组成 RAID 0 的磁盘阵列上。

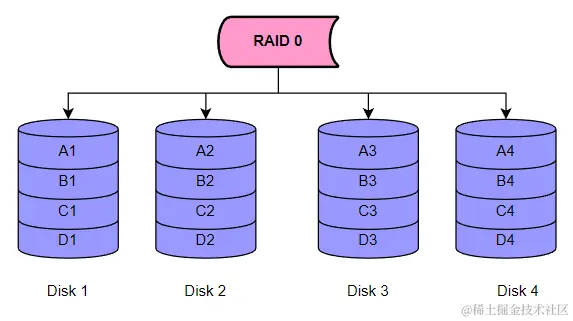

下图是用四块硬盘组成 RAID 0 的示意图，其中每块硬盘都被分成 ABCD 四个条带，然后我要存数据就先存把数据均分成四部分，如果 A1 能存下其中一份，那就直接将四部分分别存入 A1~~A4，如果存不下就先存满 A1~~A4，剩下的按同样的方式存 B1~B4，以此类推。

优点：
- 处理大文件很快。
- 提高读写速度，对硬盘的总容量没有损失。
缺点：
- 一旦阵列中某块硬盘损坏了，所有数据将不可恢复。

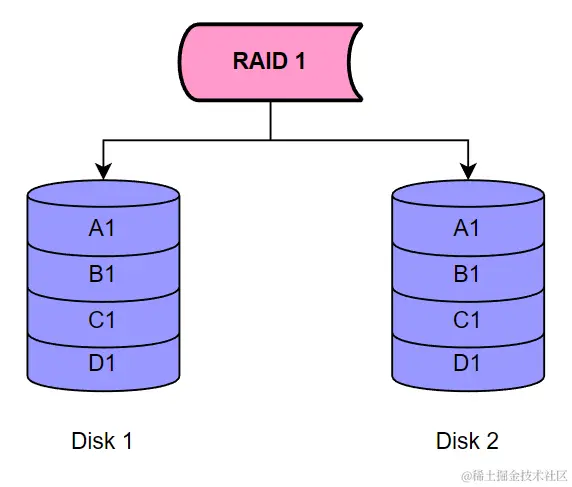

RAID 1：

镜像存储，RAID 1 至少需要两块硬盘组成，两块硬盘互为备份，存储的内容完全相同。建议硬盘容量大小也要一样，如果不一样，那实际可用容量不超过较小的那块硬盘的容量。

优点：
- 读取性能翻倍。
- 提供数据冗余，如果其中一块数据丢失，可以通过另一块还原。
缺点：
- 磁盘的利用率低，成本高。

RAID 2：

RAID 2 本质上是 RAID 0，只是加入了汉明码来做数据的纠错。以此来优化 RAID 0。汉明码（Hamming Code）是广泛用于内存和磁盘纠错的编码。汉明码不仅可以用来检测转移数据时发生的错误，还可以用来修正错误。要注意的是，汉明码只能发现和修正一位错误，对于两位或者两位以上的错误无法正确和发现。

优点：
- 加入了数据纠错机制
缺点：
- 成本增高，需要额外的盘做汉明码纠错

RAID 3：

RAID 3 使用字节级别的条带化技术，并采用专用的奇偶校验磁盘。RAID 3 阵列能在一个磁盘出现故障的情况下确保数据不丢失。如果一个物理磁盘出现故障，该磁盘上的数据可以重建到更换磁盘上。如果数据尚未重建到更换驱动器上，而此时又有一个磁盘出现故障，那么阵列中的所有数据都将丢失。本质上和 RAID 0 相同，与 RAID 2 相似，作为 RAID 0 的优化版本。

优点：
- 加入了数据纠错机制。
缺点：
- 做奇偶校验会消耗系统性能，容易导致系统出现性能瓶颈。

数据库系统

数据库分为关系型数据库和非关系型数据库。

关系型数据库在提供存储的基础功能之外，还具有以下增强功能：

结构化数据友好
支持事务（ACID）
支持复杂查询语句

非关系型数据库也是存储系统，但是一般不要求严格的结构化：

半结构化数据友好
可能支持事务(ACID)
可能支持复杂查询语言

关系型数据库相较于存储系统的优点：

帮助我们存储并管理数据
支持事务，即ACID
支持复杂查询的能力

以SQL为例，数据库支持以下操作：

操作数据
- Insert
- Update
- Select
- Delete
- Where
- GroupBy
- OrderBy
- ……
操作定义
- Create user
- Create table
- Create database
- Alter table
- ……

主流产品剖析

单机存储

单机存储指单个计算机节点上的存储软件系统,一般不涉及网络交互。单机存储一般有两种方式，本地文件系统和key-value存储。

本地文件系统：

Linux经典哲学：一切皆文件。文件系统的管理单元是文件，文件系统繁多，如Ext2/3/4，sysfs，rootfs等，但都遵循VFS的统一抽象接口。Linux文件系统有两大数据结构，Index Node 和 Directory Entry。

lndex Node记录文件元数据，如id、大小、权限、磁盘位置等，inode是一个文件的唯一标识，会被存储到磁盘上，inode的总数在格式化文件系统时就固定了。

Directory Entry记录文件名、inode指针，层级关系(parent)等，dentry是内存结构，与inode的关系是N:1（hardlink的实现）。

key-value存储：

世间一切皆key-value——key是你身份证，value是你的内涵。

常见使用方式:：put(k,v) 或 get(k)

常见数据结构：LSM-Tree，某种程度上牺牲读性能，追求写入性能。

拳头产品：RocksDB

分布式存储

分布式存储在单机存储基础上实现了分布式协议，涉及大量网络交互。分布式存储一般有两类，分布式文件系统和分布式对象存储。

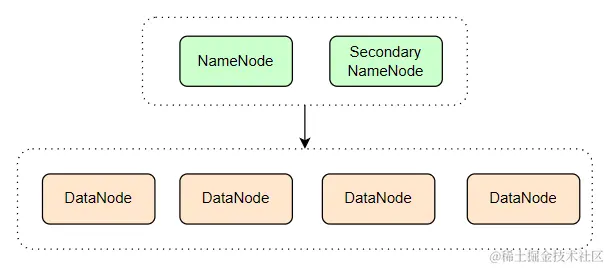

分布式文件系统——HDFS：

HDFS堪称大数据时代的基石，出现背景为专用高级硬件很贵，同时数据存量很大，且要求超高吞吐。

HDFS核心特点:

支持海量数据存储
高容错性
弱POSIX语义
使用普通x86服务器，性价比高

分布式存储—Ceph：

Ceph是开源分布式存储系统里的万金油。

Ceph的核心特点:

一套系统支持对象接口、块接口、文件接口，但是一切皆对象
数据写入采用主备复制模型
数据分布模型采用CRUSH(HASH＋权重＋随机抽签)算法

单机数据库

单机数据库指单个计算机节点上的数据库系统，事务在单机内执行，也可能通过网络交互实现分布式事务。

关系型数据库

商业产品Oracle称王，开源产品MySQL & PostgresQL称霸。

关系型数据库的通用组件:

Query Engine： 负责解析query，生成查询计划
Txn Manager： 负责事务并发管理
Lock Manager： 负责锁相关的策略
Storage Engine： 负责组织内存/磁盘数据结构
Replication： 负责主备同步

关键内存数据结构：B-Tree、B+-Tree、LRU List等

关键磁盘数据结构：WriteAheadLog(RedoLog)、Page

非关系型数据库

非关系型数据库中，MongoDB、Redis、Elasticsearch三足鼎立。关系型数据库一般直接使用SQL交互，而非关系型数据库交互方式各不相同。非关系型数据库的数据结构千奇百怪，没有关系约束后，schema相对灵活。不管是否关系型数据库，大家都在尝试支持SQL(子集)和“事务”。

Elasticsearch特点：

面向文档存储
文档可序列化成JSON，支持嵌套
存在index，index是文档的集合
存储和构建索引能力依赖Lucene引擎
实现了大量搜索数据结构&算法
支持RESTFUL API，也支持弱SQL交互

MongoDB特点：

面向文档存储
文档可序列化成JSON/BSON，支持嵌套
存在collection , collection是文档的集合
存储和构建索引能力依赖wiredTiger引擎
4.0后开始支持事务(多文档、跨分片多文档等)
常用client/SDK交互，可通过插件转译支持弱SQL

Redis特点：

数据结构丰富(hash表、set、zset、list)
c语言实现，超高性能
主要基于内存，但支持AOF/RDB持久化
常用redis-cli/多语言SDK交互

分布式数据库

单机数据库遇到了哪些问题&挑战，需要我们引入分布式架构来解决?

单机数据库容量有限，需要多机扩容；单机数据库不能支持弹性扩缩容；维护单机数据库性价比低。

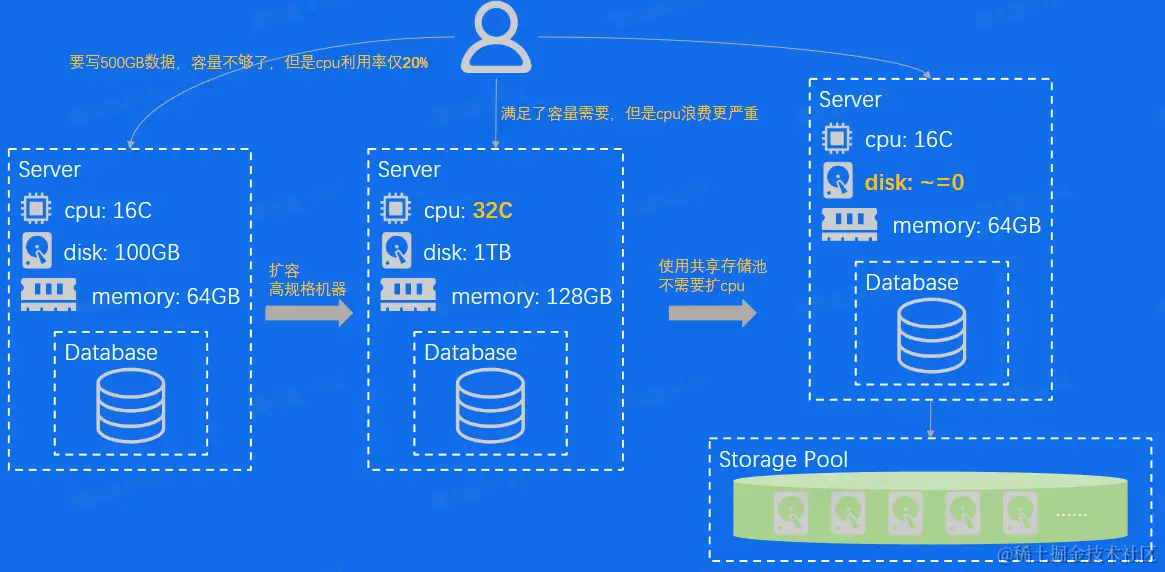

解决容量问题：

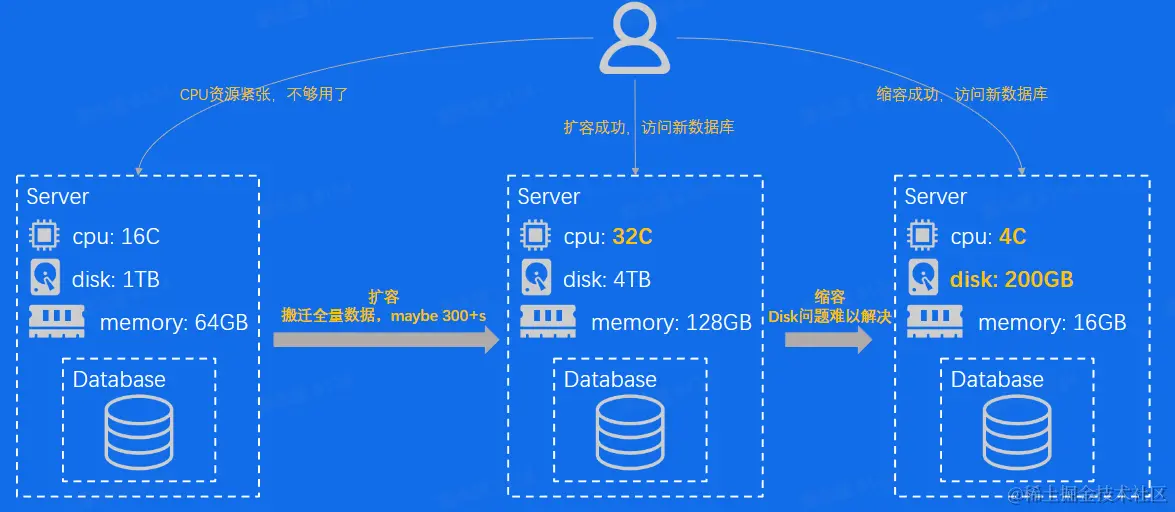

解决弹性问题：

解决性价比问题：

分布式数据库还有更多的事情可以做，例如：

单写和多写
从磁盘弹性到内存弹性
分布式事务优化

新技术演进

软件架构

Kernel Bypass（内核旁路）是绕过Linux内核（TCPIP协议栈）的技术，不使用Linux内核子系统的功能，采用自己实现的相同功能的代码来处理，从用户空间直接访问和控制设备内存，避免数据从设备拷贝到内核，再从内核拷贝到用户空间。Kernel Bypass目前主流实现方案有SPDK、DPDK、SolarFlare。

SPDK是一套存储开发套件，专门为专用设备(NVME)设计。全称是The Storage Performance Development Kit。SPDK提供了一系列的高性能、可扩展、用户态下面的工具和库。

SPDK有以下优势：

存储设备的驱动代码运行在用户态，不会运行在内核态，避免了内核的上下文切换节省了大量的处理开销，节省下来的CPU时间片可以用于实际的数据处理，比如重复数据剔除、压缩、加密。
轮询模式驱动(Polled Mode Drivers, PMDs)，改变了I/O的基本模型。在传统的I/O模型中，应用程序提交读写请求后睡眠，一旦I/O完成，中断就会将其唤醒。PMDs的工作方式不同，应用程序提交读写请求后继续执行其他工作，以一定的时间间隔回头检查I/O是否已经完成。这种方式避免了中断带来的延迟和开销，并使得应用程序提高了I/O的效率。在旋转设备时代（磁带和机械硬盘），中断开销只占整个I/O时间的一个很小的百分比，因此给系统带来了巨大的效率提升。然而，在固态设备的时代，持续引入更低延迟的持久化设备，中断开销成为了整个I/O时间中不能被忽视的部分。这个问题在更低延迟的设备上只会越来越严重。系统已经能够每秒处理数百万个I/O，所以消除数百万个事务的这种开销，能够快速地复制到多个内核中。数据包和数据块被立即分发，等待时间减小到最少，使得延迟更低，一致性延迟更多（抖动更少），吞吐量也得到提高。
拥有无锁数据结构，使用Lock-free queue，降低并发时的同步开销。

AI增强存储

AI领域相关技术，Machine Learning在很多领域，如推荐、风控、视觉领域证明了有效性。AI也能在存储领域带来一些存储方式的决策。

例如一般数据库分为行式存储和列式存储，如果需要频繁使用实体的全部数据一般用行式存储，如Mysql；如果需要统计某些数据则适合列式存储，如HBase。行列混合存储数据库会针对数据本身的使用情况，对于某些数据进行行式存储，某些数据进行列式存储。这时候我们可以使用AI决策监察数据，并自动选择适合的存储方式。

新硬件革命

RDMA网络
1. 传统的网络协议栈，需要基于多层网络协议处理数据包，存在用户态&内核态的切换，足够通用但性能不是最佳
2. RDMA是kernel bypass的流派，不经过传统的网络协议栈，可以把用户态虚拟内存映射给网卡 ，减少拷贝开销，减少cpu开销
Persistent Memory
1. 处于在NVMe SSD和Main Memory间，IO时延介于SSD和Memory之间，约百纳秒量级
2. 可以用作易失性内存(memory mode) ，也可以用作持久化介质(app-direct)
可编程交换机
1. P4 Switch，配有编译器、计算单元、DRAM，可以在交换机层对网络包做计算逻辑。在数据库场景下，可以实现缓存一致性协议等
CPU/GPU/DPU
1. CPU：从multi-core走向many-core
2. GPU：强大的算力&越来越大的显存空间
3. DPU：异构计算，减轻CPU的workload

课后作业

实现一个(分布式)key-value存储系统

要求:

基于本地文件系统实现，支持常用的put(k, v)、get(k, v)、scan_by_prefix(prefix)接口
支持存储server独立进程部署，支持跨进程或者网络访问
IO操作做到低时延
支持扩展成分布式架构，多台存储server组成一个分布式key-value存储系统，并保证全局的数据一致性*
