简介

网络体系结构

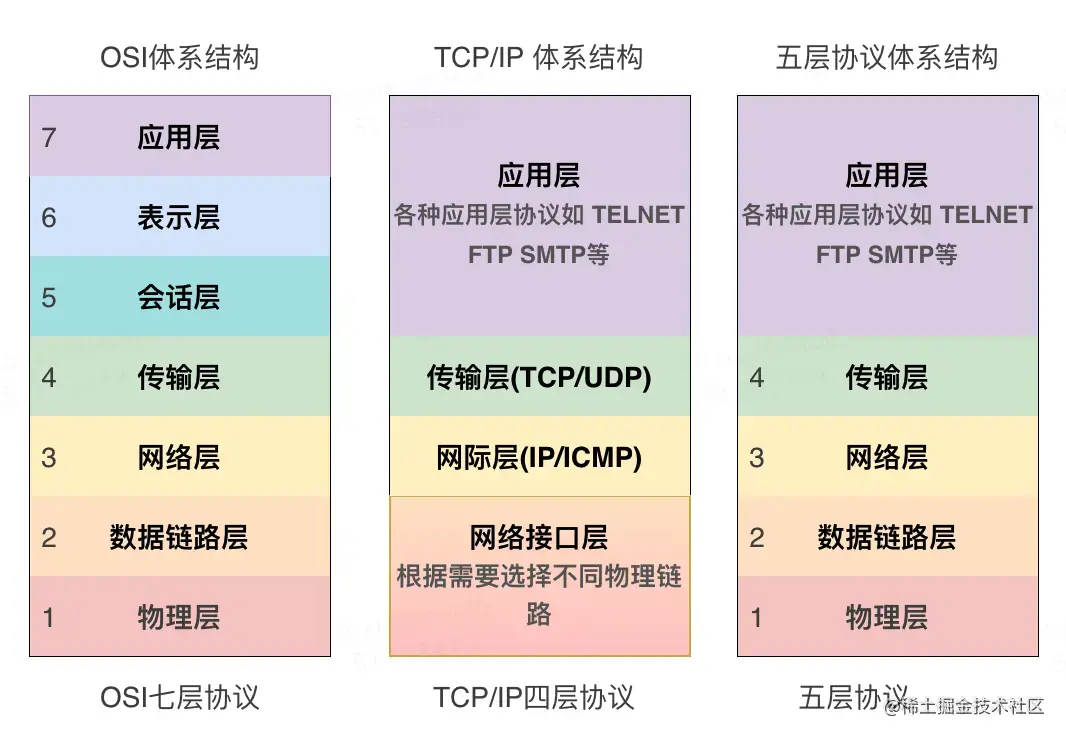

网络体系结构把网络功能进行了层次拆分，不同的体系结构有不同的划分方式

物理层：物理层处理网络通信物理层面的事项，比如信号的传输和设备之间的物理链接。这一层包括了电缆，连接器和其他的硬件设备规范。
数据链路层：数据链路层提供在相同网络上不同设备之间无错误的传输，负责把数据拆成帧在物理层上传输。
网络层：网络层负责在不同网络上路由数据，它决定了网络传输中的最佳路径和拥塞控制。
传输层：提供了可靠的设备间端到端的通信，保证了数据无误的传输和正确的序列
会话层：会话层管理不同设备间通信会话，负责建立，维持和终止设备间的会话
表示层：表示层提供了设备间数据交换的标准格式，负责数据压缩，加密和解密
应用层：提供服务给终端用户，例如email，网络浏览和文件传输。也是在这一层，各个应用跟网络交互

网络请求过程

原生移动端主流的2种网络请求协议，分别是HTTP请求和WebSocket请求

HTTP

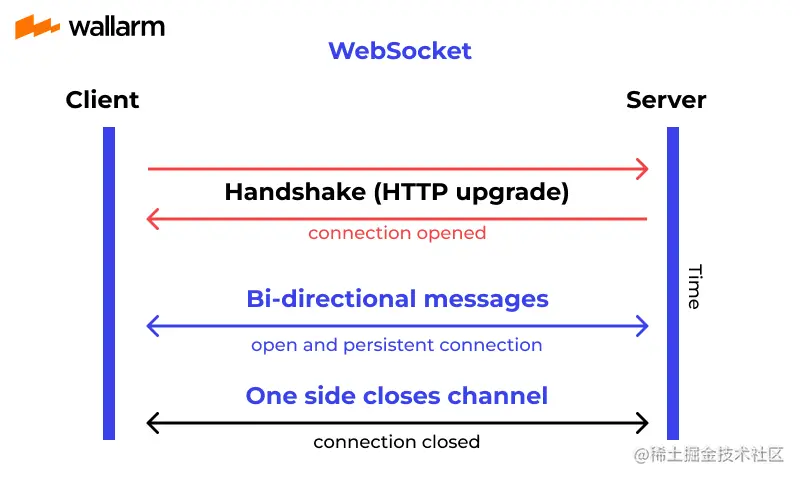

WebSocket

网络基础知识

URL

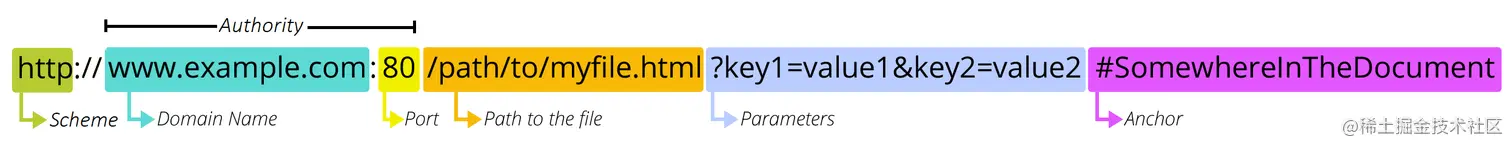

URL是（Uniform Resource Locator）的缩写，统一资源定位器。通常Domain Name也被称作Host

RESTful API

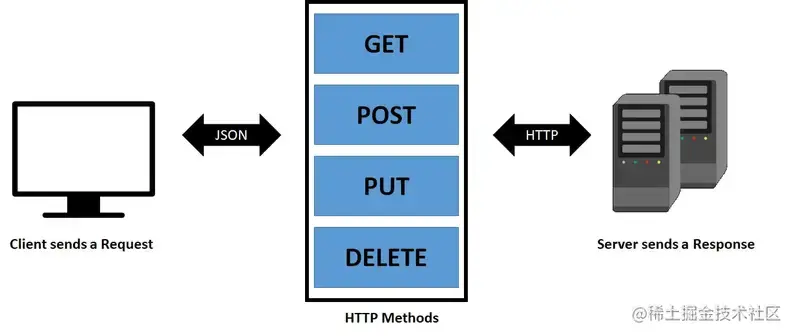

RESTful中通常使用JSON作为URL指向的资源，使用HTTP Method表示处理动作增删改查

Resource
Action

网络协议

传输层

TCP

（Transmission Control Protocol）是一个提供了可靠的，有序的，错误检查的在不同主机间的数据传输的面向链接的协议，需要使用三次握手和四次挥手来建立和断开链接，链接建立好之后才开始传输数据。TCP设计用来处理拥塞和网络错误，并且可以通过自动重新传输丢失的数据包来保证数据传输的可靠性。

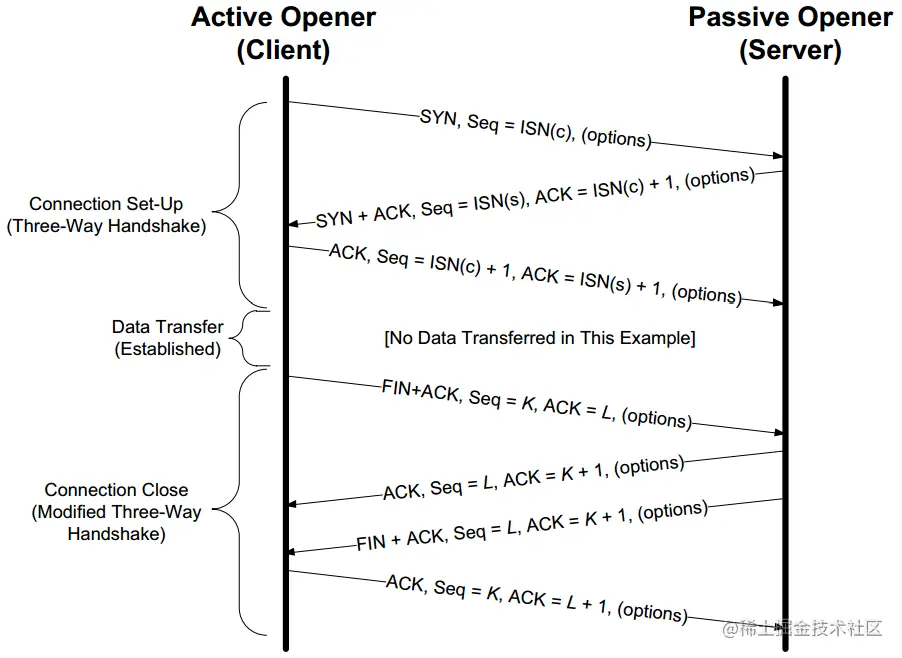

三次握手

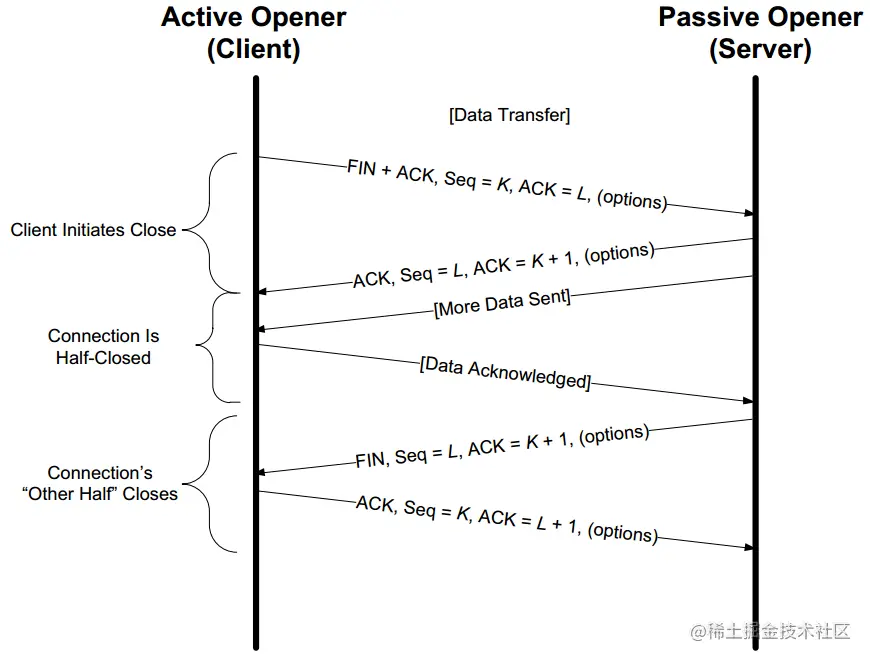

四次挥手

四要素

四要素对应一个链接

源IP
源端口
目的IP
目的端口

UDP

（User Datagram Protocol）是一个无链接的协议提供不可靠和无序的数据传输。在传输数据之前不需要建立链接，并且不提供任何数据重传和数据纠错功能。

应用层

HTTP

简介

超文本传输协议（Hyper-Text Transfer Protocol），超越普通文本，因为还包含了文字，图片，视频等，HTML就是常见的超文本

结构

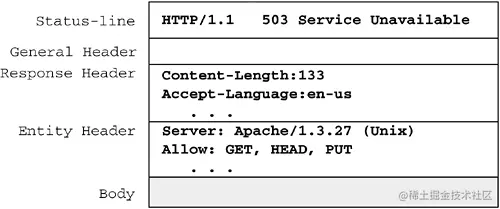

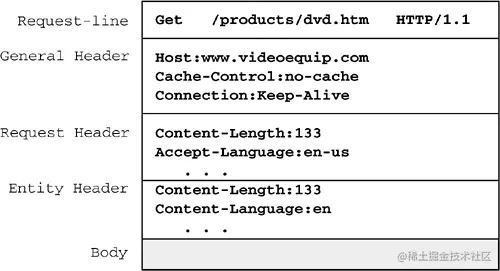

HTTP的Request和Response结构主要由Status-Line, Header和Body或者说是Payload组成

Request

Response

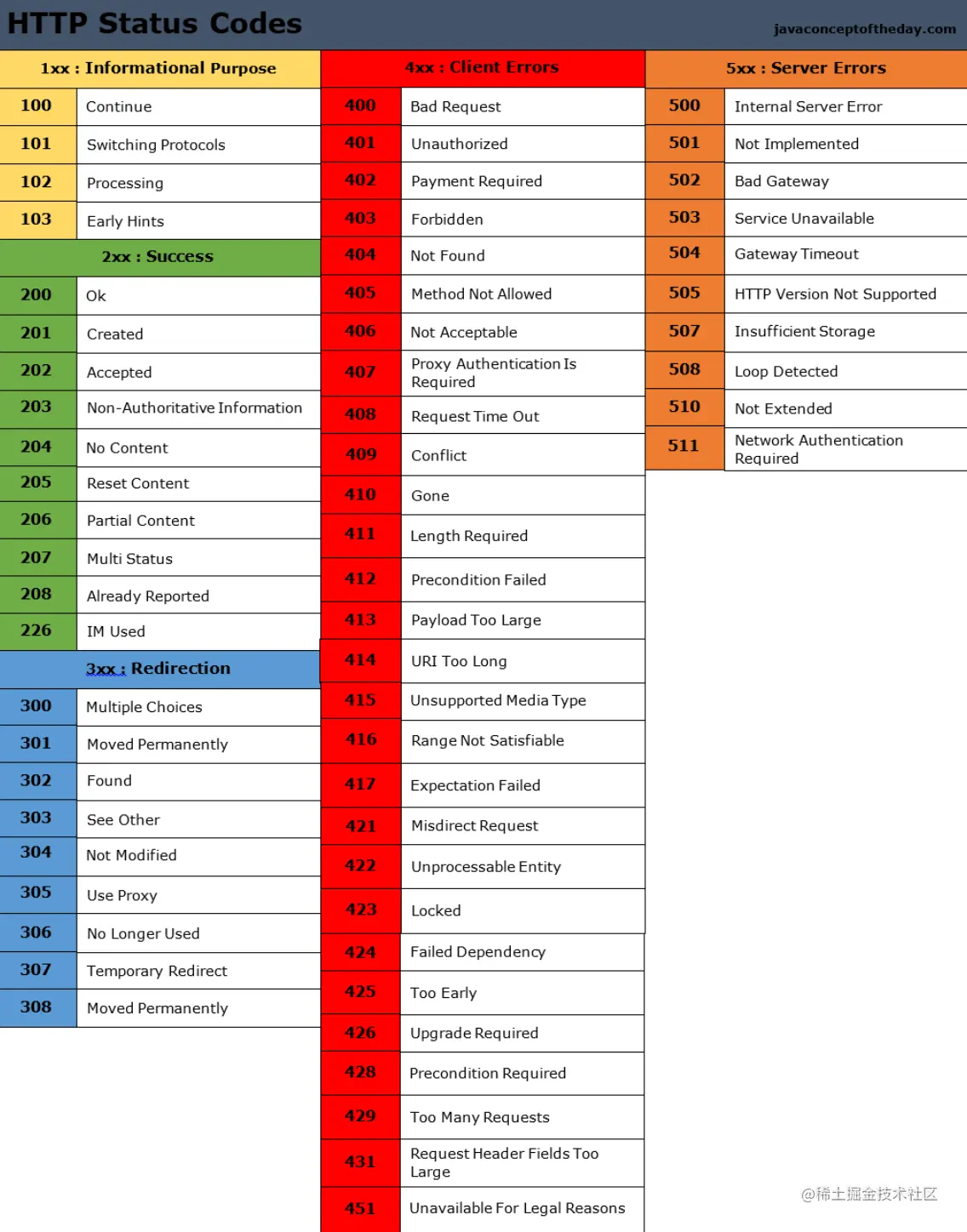

Status Code

HTTP协议中使用status Code来标识response的状态

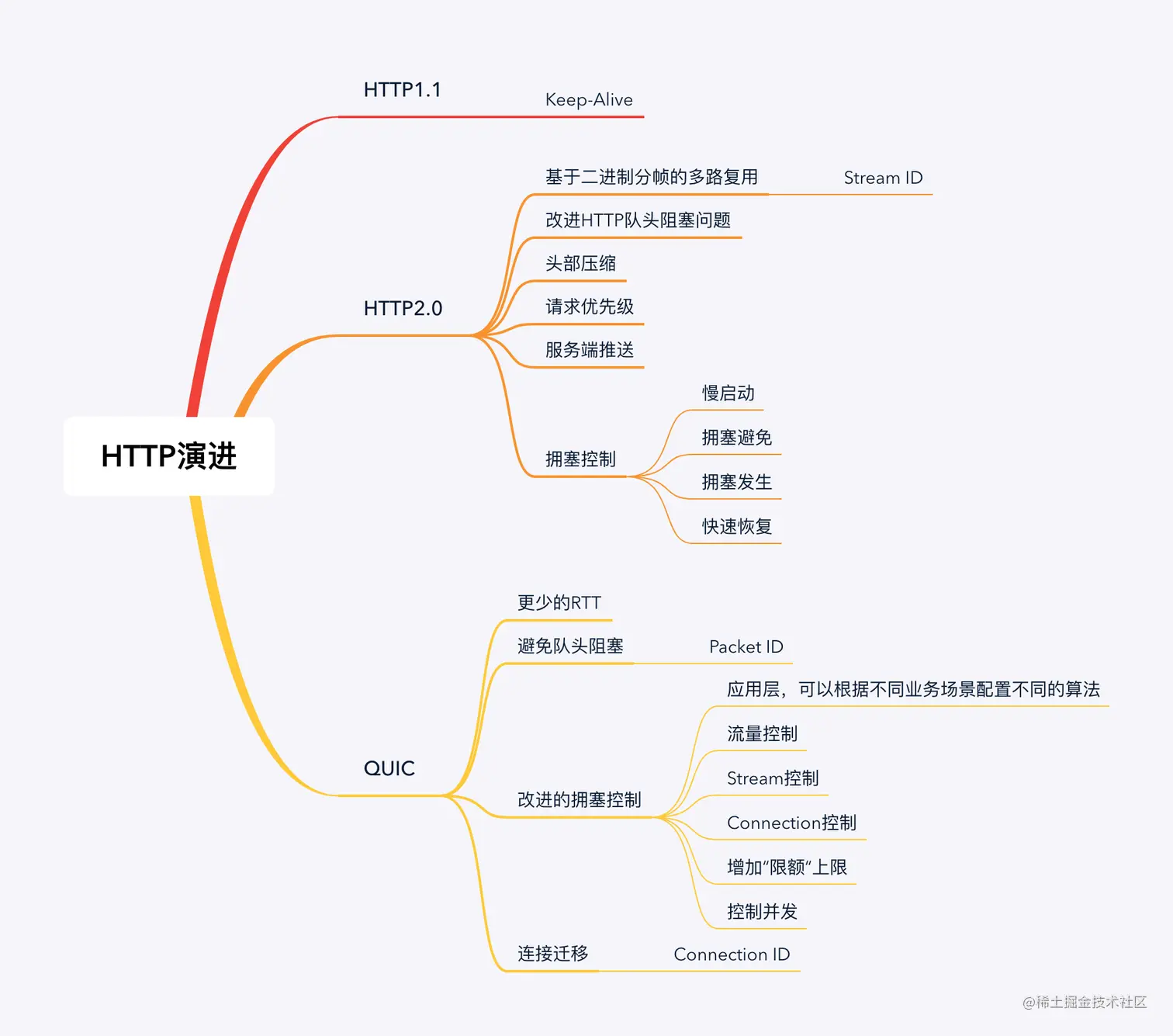

1.0

无状态（借助Cookie/Session机制做身份认证和状态记录）
链接依赖（每个请求响应使用一个独立的链接）
无长链接（每一次请求都需要发起新的链接）
有限的header信息
不支持缓存
不支持管道

1.1

长链接（保持连接，添加Connection: Keep-Alive字段，默认开启）
支持缓存
分块传输编码（添加Transfer-Encoding: chunked字段）
主机头（不同的网站可以托管在同一个服务器上，添加Host: :字段）
管道技术

队头阻塞

队头阻塞是指单个（慢）对象阻止其他/后续的对象前进

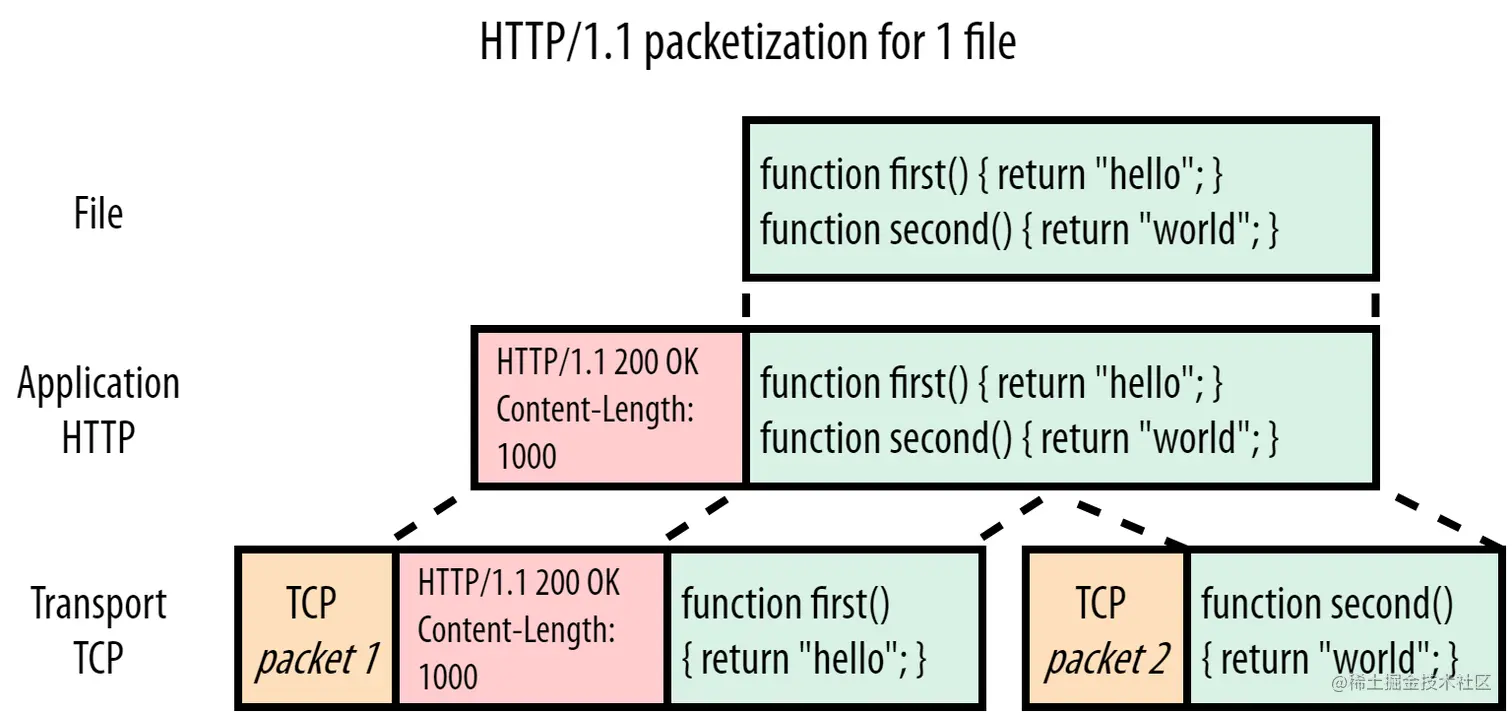

由于HTTP1.1是纯文本协议，只通过Header中的Content-Length来判断资源大小，不会进一步区分单个大块资源与其他资源。所以在一个链接上会一个一个完整的传输资源，如果前面的资源创建缓慢或者过大，会导致队头阻塞问题。这是HTTP协议导致的队头阻塞

由于前端H5场景下，需要加载的api, css, js, img等资源更多，所以做了如下优化。在移动端的场景下，主要还是api接口，数量也较少。

打开多个并行TCP链接
在多个域名上分片（sharding），如img.mysite.com, static.mysite.com等
CDN

2.0

二进制分帧（减少消息的尺寸提升性能）
多路复用（允许在单个链接上同时发送多个请求响应）
服务端请求（允许服务端推送资源给客户端，而不用客户端主动请求）
头部压缩（减少Header的尺寸提升性能）
请求优先级（允许客户端分化请求的优先级）

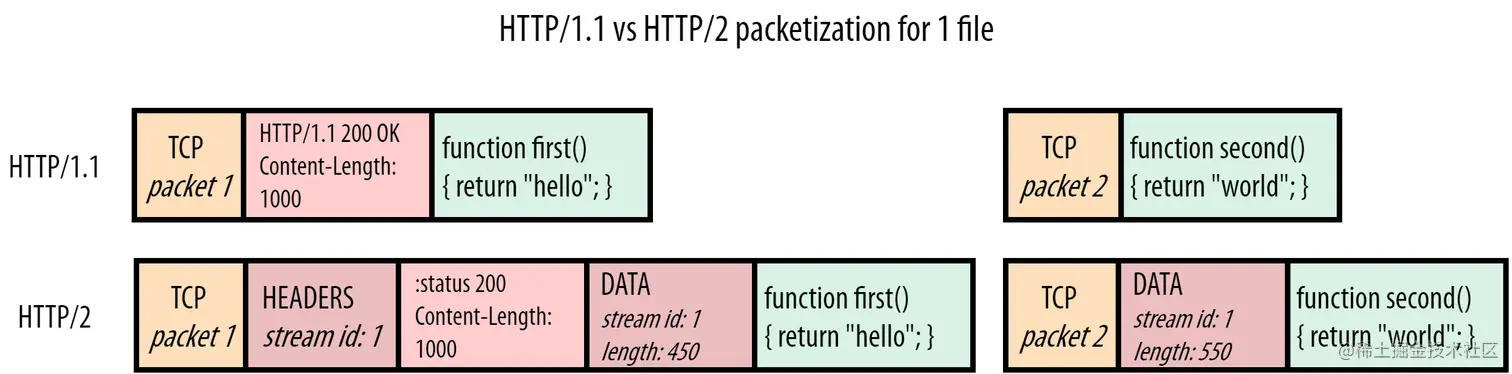

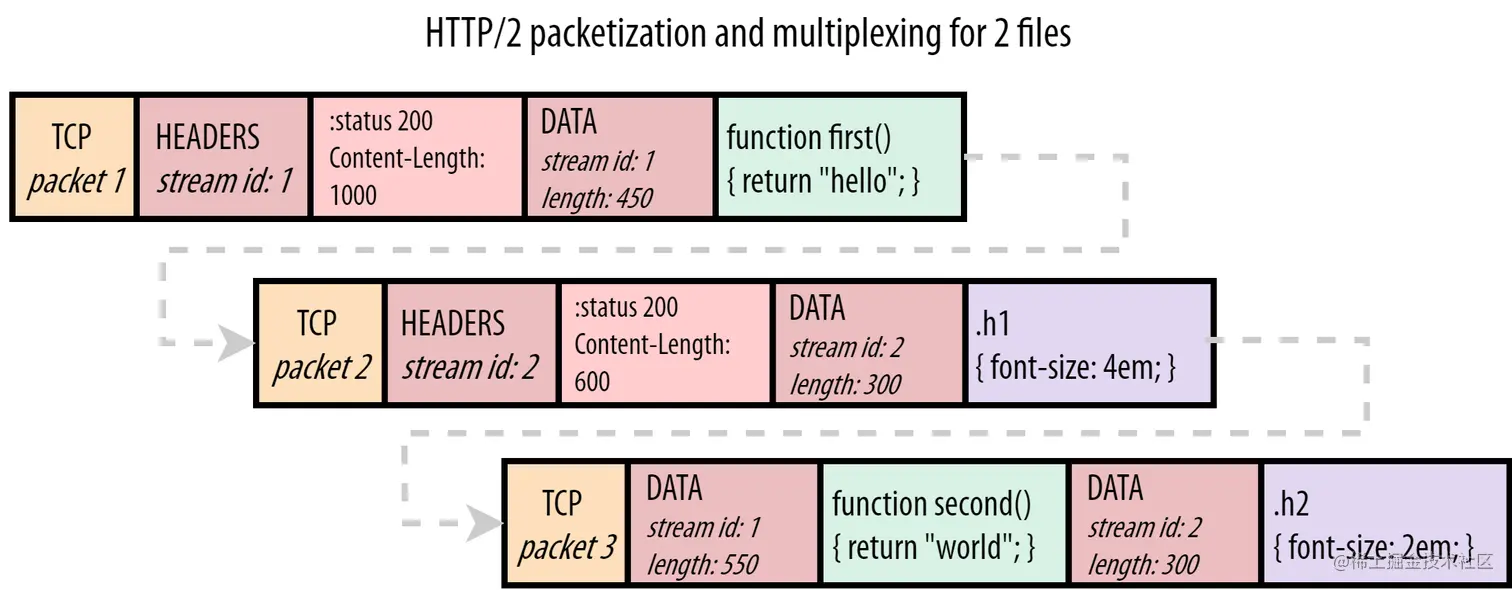

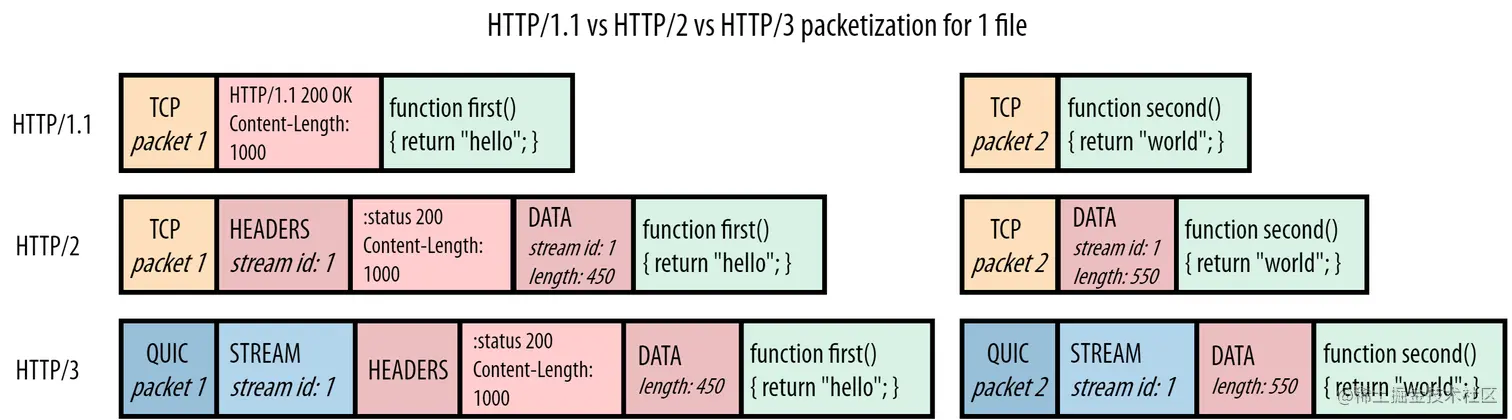

HTTP1.1中导致队头阻塞是因为在资源块（resource chunks）之间没有分隔符和标识符，只能打开多个并行链接来解决。而在HTTP2.0中在单个TCP链接上解决了队头阻塞的问题，在资源块前面加上了帧（frames）。

Data frame包含了2个关键的元数据

stream id
length

简单描述的话，可能是这样拆分不同资源，混合传输，通过steam id进行组合，甚至可以加上优先级策略，决定传输的分配和顺序。

队头阻塞

不过HTTP/2还是无法解决TCP协议导致的队头阻塞。TCP基于自身的握手和数据确认机制，提供了可靠的链接。假设在传输1，2，3数据包，接收到1的数据包时，TCP交付数据。但是如果接收到3数据包，2数据包丢失时，3数据包将不会被交付，而是保存在接收缓冲区中（receive buffer）等待2数据的重传，之后按照顺序再交付这两个数据包。此时数据包2队头阻塞了数据包3。TCP相当于时顺序交付。

由于HTTP/2中单TCP链接承载了多种不同资源，所以TCP队头阻塞的情况会造成传输性能的降低。

3.0(QUIC)

从TCP修改成了UDP
减少了RTT
改进的拥塞控制
避免队头阻塞
连接迁移

队头阻塞真是实实在在推动了HTTP协议的发展，感谢队头阻塞。当然减少RTT也是推动网络协议发展的重要因素。

继续解决HTTP/2中TCP队头阻塞的问题，由于TCP协议的广泛使用，导致升级TCP协议可行性低，QUIC中使用了UDP协议来解决这个问题。与HTTP/2中的数据帧类似，QUIC中添加了流帧（stream frames）分别跟踪每个流的字节范围。QUIC在出现数据包丢失的时候，会判断流中的预期数据是否接收到，已经接收到预期数据就交付，反之等待丢失的数据包重传。

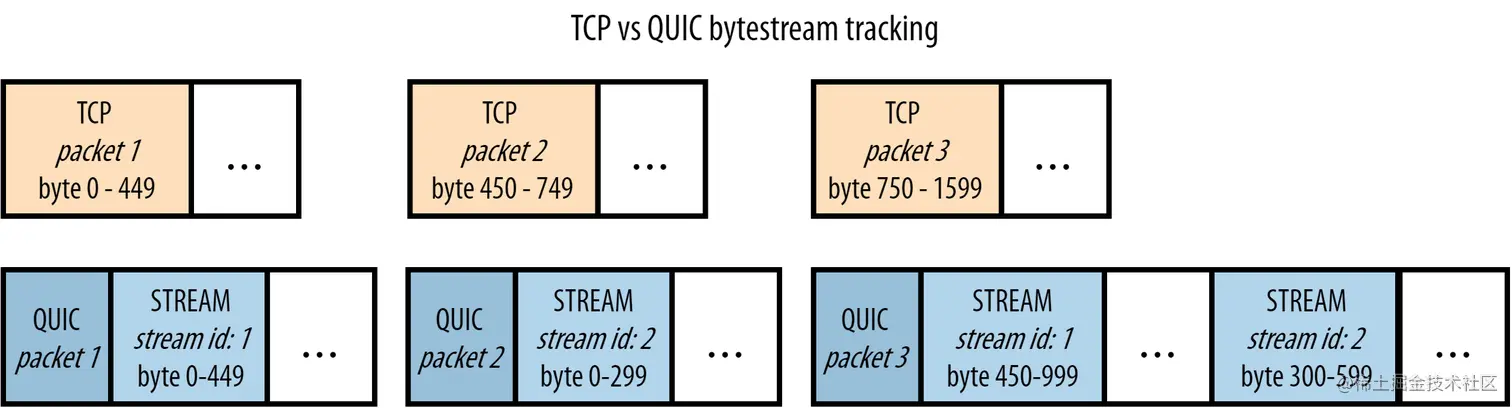

QUIC数据可能不再以与发送时完全相同的顺序交付，相当于在单个资源流中保留了顺序，但不再夸单个流（individual streams）进行排序。

Stream frame

Stream id
byte <start-end>

ALPN

应用层协议协商（Application-Layer Protocol Negotiation），是一个传输层安全协议（TLS）的扩展，ALPN使得应用层可以协商在安全连接层之上使用什么协议，比如是使用HTTP1.1还是使用HTTP2.0，避免了额外的往返通讯。

NPN 是服务端发送所支持的 HTTP 协议列表，由客户端选择；NPN 的协商结果是在 Change Cipher Spec 之后加密发送给服务端

ALPN

ALPN 是客户端发送所支持的 HTTP 协议列表，由服务端选择；ALPN 的协商结果是通过 Server Hello 明文发给客户端

HTTPS

HTTPS是在HTTP协议基础加上TLS加密的实现。

传输层安全协议（Transport Layer Sercurity）以及前身安全套接层（Secure Sockets Layer，SSL），是一种安全协议。

TLS协议采用主从式架构模型，用于在两个应用程序间透过网络创建起安全的连线，防止在交换资料时受到窃听及修改。

TLS协议的优势是与高层的应用层协议（如HTTP、FTP、Telnet等）无耦合。应用层协议能透明地运行在TLS协议之上，由TLS协议进行创建加密通道需要的协商和认证。应用层协议传送的数据在通过TLS协议时都会被加密，从而保证通信的私密性。

TLS 包含三个主要组件

加密：隐藏从第三方传输的数据
身份验证：确保交换信息的各方是他们声称的身份
完整性：验证数据是否并非伪造而来或未遭篡改过

握手过程

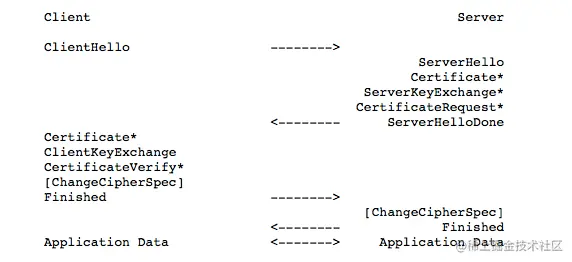

TLS1.2

2RTT

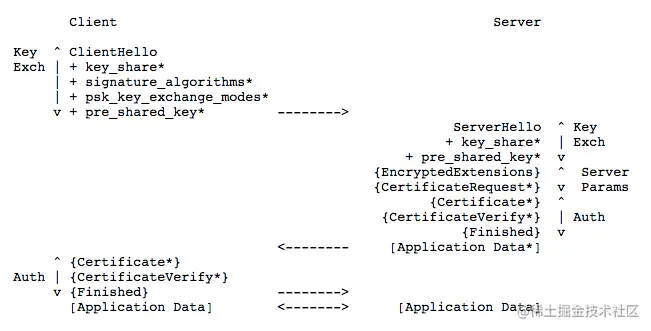

TLS1.3

1RTT

OCSP Stapling

OCSP（Online Certificate Status Protocol，在线证书状态协议）是由数字证书颁发机构CA（Certificate Authority）提供，客户端通过OCSP可实时验证证书的合法性和有效性。

启用OCSP Stapling功能后，OCSP信息查询的工作将由CDN服务器完成。CDN通过低频次查询，将查询结果缓存到服务器中（默认缓存时间60分钟）。当客户端向服务器发起TLS握手请求时，CDN服务器将证书的OCSP信息和证书一起发送到客户端，供用户验证，无需用户再向数字证书认证机构（CA）发送查询请求。极大地提高了TLS握手效率，节省了用户验证时间。

iOS

URL Loading System

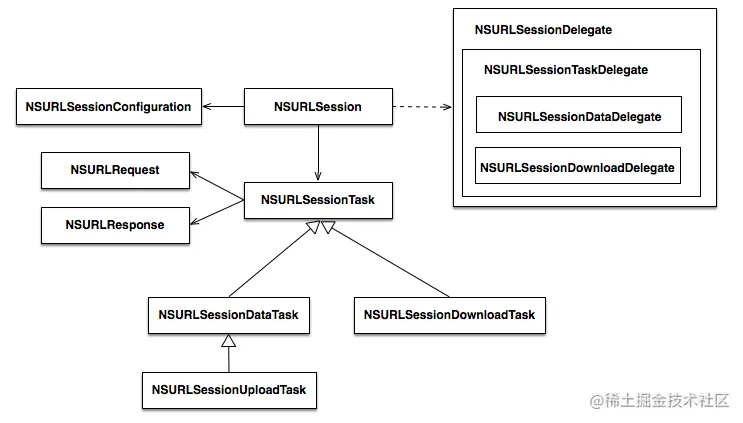

NSURLSession

URL Loading System使用标准协议（例如https或你创建的自定义协议）提供对URL标识的资源的访问。加载是异步执行的，因此应用可以保持响应能力，并在数据或错误到达时处理它们。

你使用URLSession实例创建一个或多个URLSessionTask实例，这些URLSessionTask实例可以获取数据、下载文件或将数据和文件上传到服务器。要配置会话，请使用URLSessionConfiguration对象，该对象控制行为，例如如何使用缓存和cookie，或者是否允许在蜂窝网络上进行连接。

你可以重复使用一个会话来创建任务。例如，网络浏览器可能有分开的会话供常规浏览和私人浏览使用，而私人会话不会缓存其数据。

执行流程

代码示例

var receivedData: Data?

func startLoad() {
    loadButton.isEnabled = false
    let url = URL(string: "https://www.example.com/")!
    receivedData = Data()
    let task = session.dataTask(with: url)
    task.resume()
}

// delegate methods

func urlSession(_ session: URLSession, dataTask: URLSessionDataTask, didReceive response: URLResponse,
                completionHandler: @escaping (URLSession.ResponseDisposition) -> Void) {
    guard let response = response as? HTTPURLResponse,
        (200...299).contains(response.statusCode),
        let mimeType = response.mimeType,
        mimeType == "text/html" else {
        completionHandler(.cancel)
        return
    }
    completionHandler(.allow)
}

func urlSession(_ session: URLSession, dataTask: URLSessionDataTask, didReceive data: Data) {
    self.receivedData?.append(data)
}

func urlSession(_ session: URLSession, task: URLSessionTask, didCompleteWithError error: Error?) {
    DispatchQueue.main.async {
        self.loadButton.isEnabled = true
        if let error = error {
            handleClientError(error)
        } else if let receivedData = self.receivedData,
            let string = String(data: receivedData, encoding: .utf8) {
            self.webView.loadHTMLString(string, baseURL: task.currentRequest?.url)
        }
    }
}

CFNetwok

CFNetwork是Core Services框架中的一个框架，它为网络协议提供了一个抽象库。这些抽象使执行各种网络任务变得容易，例如：

使用BSD套接字
使用SSL或TLS创建加密的连接
解析DNS
使用HTTP，验证HTTP和HTTPS服务器
使用FTP服务器
发布，解决和浏览Bonjour服务

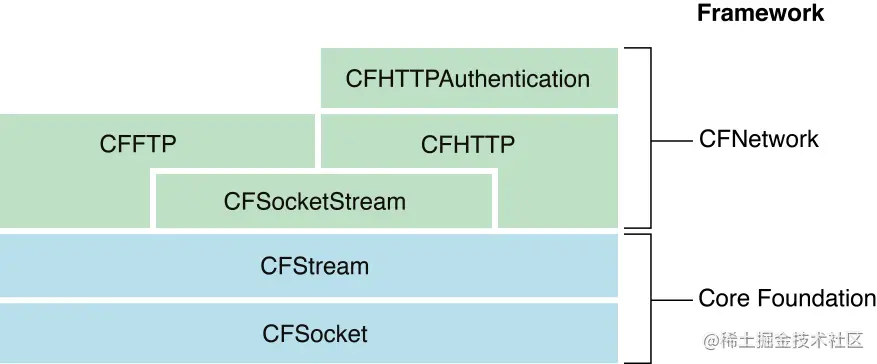

CFNetwork框架分两部分

基础API：

CFSorcket API：CFSocket是BSD sockets的抽象。在很少开销的同时，CFSocket几乎实现了BSD sockets的所有功能，并且集成到RunLoop中。
CFStream API：CFStream提供了数据读写方法，即读写流。使用它可以为内存、文件、网络（使用socket）的数据建立流。

CFNetwork API：

CFFTP API：CFFTP是FTP协议的抽象，使用CFFTP使得与FTP服务器通信变得非常容易。通过使用CFFTP API，你可以创建FTP读取流（用于下载）和FTP写入流（用于上传）。
CFHTTP API：CFHTTP是HTTP协议的抽象，使用CFHTTP发送和接收HTTP消息。
CFHTTPAuthentication API：HTTP鉴权。

代码示例

//创建请求
CFStringRef url = CFSTR("https://http2.pro/api/v1");
CFURLRef myURL = CFURLCreateWithString(kCFAllocatorDefault, url, NULL);

CFStringRef requestMethod = CFSTR("GET");
CFHTTPMessageRef myRequest =
CFHTTPMessageCreateRequest(kCFAllocatorDefault, requestMethod, myURL,
kCFHTTPVersion2_0);

// 设置body
//NSData *dataToPost = [@"apptoken=-1" dataUsingEncoding:NSUTF8StringEncoding];
//CFHTTPMessageSetBody(myRequest, (__bridge CFDataRef) dataToPost);

// 设置header
//CFHTTPMessageSetHeaderFieldValue(myRequest, CFSTR("Content-Type"), CFSTR("application/x-www-form-urlencoded; charset=utf-8"));

//创建流并开启
CFReadStreamRef requestStream = CFReadStreamCreateForHTTPRequest(NULL, myRequest);
CFReadStreamOpen(requestStream);

//接收响应
NSMutableData *responseBytes = [NSMutableDatadata];
CFIndex numBytesRead = 0;
do {
UInt8 buf[1024];
numBytesRead = CFReadStreamRead(requestStream, buf, sizeof(buf));

if (numBytesRead > 0) {
[responseBytes appendBytes:buf length:numBytesRead];
}
} while (numBytesRead > 0);

CFHTTPMessageRef response = (CFHTTPMessageRef) CFReadStreamCopyProperty(requestStream, kCFStreamPropertyHTTPResponseHeader);
CFHTTPMessageSetBody(response, (__bridgeCFDataRef)responseBytes);
CFReadStreamClose(requestStream);
CFRelease(requestStream);
CFAutorelease(response);

//转换为JSON
CFIndex statusCode;
statusCode = CFHTTPMessageGetResponseStatusCode(response);
CFDataRef responseDataRef = CFHTTPMessageCopyBody(response);
NSData *responseData = (__bridgeNSData *)responseDataRef;

NSMutableDictionary *jsonInfo = [NSJSONSerializationJSONObjectWithData:responseData options:NSJSONReadingAllowFragmentserror:nil];

NSLog(@"responseBody: %@", jsonInfo);

libcurl

libcurl提供了请求网络的简单接口，用C语言实现并被广泛使用，可以跨端使用同时支持iOS和Android平台。提供了下载文件，上传数据和通过HTTP，FTP，SMTP等协议链接远端服务器等功能

curl在macOS系统上是默认集成的，你可以通过命令来使用

curl www.baidu.com

在iOS上，libcurl有对应的framework，可以集成framework进行网络方面的开发

#import <curl/curl.h>

//初始化curl对象
CURL *curl = curl_easy_init();

//设置url
curl_easy_setopt(curl, CURLOPT_URL, "https://example.com");

//设置回调
curl_easy_setopt(curl, CURLOPT_WRITEFUNCTION, write_callback);

//执行
CURLcode res = curl_easy_perform(curl);

//处理
if (res != CURLE_OK) {
    NSLog(@"Error: %s", curl_easy_strerror(res));
} else {
    NSLog(@"Response: %s", response_data);
}

//清空
curl_easy_cleanup(curl);

数据处理

size_t write_callback(void *ptr, size_t size, size_t nmemb, void *userdata) {
    size_t realsize = size * nmemb;
    char *response = (char *)malloc(realsize + 1);
    if (response == NULL) {
        return 0;
    }
    memcpy(response, ptr, realsize);
    response[realsize] = '\0';
    char *old_data = (char *)userdata;
    char *new_data = realloc(old_data, strlen(old_data) + realsize + 1);
    if (new_data == NULL) {
        free(response);
        return 0;
    }
    strcat(new_data, response);
    free(response);
    userdata = new_data;
    return realsize;
}

Cronet

Cronet是谷歌开发的网络库，提供了一个标准的iOS网络库。Cronet跟libcurl一样，是可以做成多端统一的实现

#import <Cronet/Cronet.h>

//创建NSURLRequest
NSURLRequest *request = [NSURLRequest requestWithURL:[NSURL URLWithString:@"https://example.com"]];

//创建engine
CronetEngine *engine = [Cronet getGlobalEngine];

//创建builder
CronetURLRequestBuilder *builder = [[CronetURLRequestBuilder alloc] initWithRequest:request];

//设置请求头
[builder addHeader:@"User-Agent" value:@"My App"];

//创建Cronet URL request
CronetURLRequest *cronetRequest = [builder build];

//发起请求并等待回应
NSError *error;

CronetURLResponse *response = [cronetRequest startWithError:&error];

//处理response
if (error) {
  NSLog(@"Error: %@", error);
} else {
  NSData *responseData = [response getBodyAsNSData];
  NSString *responseString = [[NSString alloc] initWithData:responseData encoding:NSUTF8StringEncoding];
  NSLog(@"Response: %@", responseString);
}

//清理
[cronetRequest cancel];

需要注意的是Cronet发起请求是异步过程，需要使用闭包和回调，而且通常在URL Loading System中注册和发起请求

WebKit

iOS中WKWebView作为WebKit的容器工具提供了用来加载和渲染web内容的高层级的API

//创建webview
let webView = WKWebView(frame: view.bounds)
view.addSubview(webView)

//创建request
let request = URLRequest(url: URL(string: "https://example.com")!)

//加载request
webView.load(request)

使用WKNavigationDelegate对应回调方法处理response

//处理response
func webView(_ webView: WKWebView, didFinish navigation: WKNavigation!) {
    webView.evaluateJavaScript("document.documentElement.outerHTML.toString()") { (html: Any?, error: Error?) in
        if let htmlString = html as? String {
            print("Response: (htmlString)")
        }
    }
}

Websocket

WebSocket 是一种在单个 TCP 连接上进行全双工通信的协议，iOS中可以依赖与Starscream库，这个库使用Swift对WebSocket端做了实现。

import Starscream

//创建socket对象
let socket = WebSocket(url: URL(string: "wss://example.com")!)

//设置代理
socket.delegate = self

//链接到webSocket
socket.connect()

实现WebSocketDelegate协议来处理WebSocket事件

func websocketDidConnect(socket: WebSocketClient) {
    print("WebSocket connected")
    socket.write(string: "Hello, server!")
}

func websocketDidReceiveMessage(socket: WebSocketClient, text: String) {
    print("Received message: (text)")

}

func websocketDidDisconnect(socket: WebSocketClient, error: Error?) {
    if let error = error {
        print("WebSocket disconnected with error: (error)")
    } else {
        print("WebSocket disconnected")
    }
}

发消息

//发消息
socket.write(string: "Hello, server!")

断开链接

//断开链接
socket.disconnect()

Socket

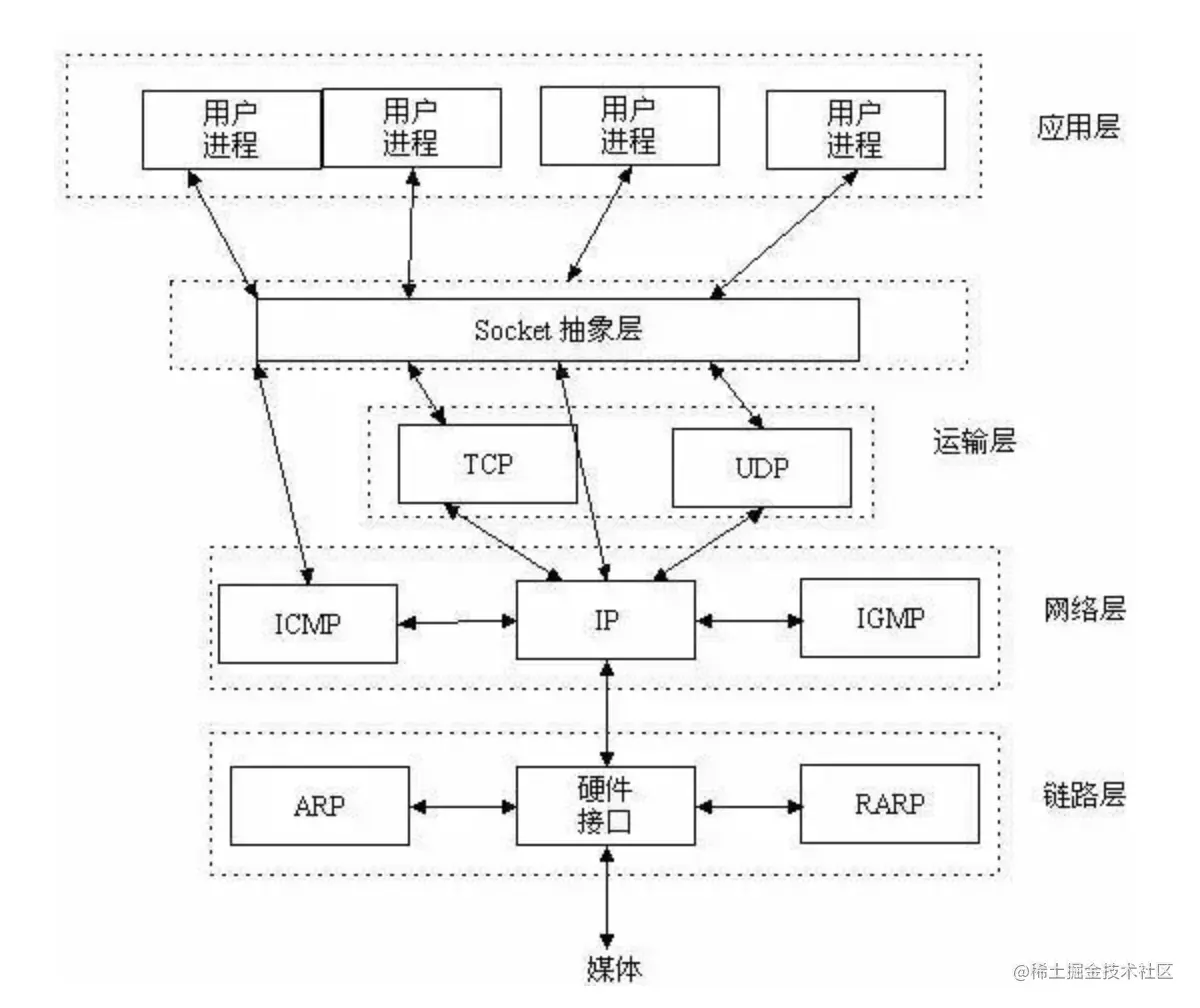

操作系统通常会为应用程序提供一组应用程序接口（API），称为套接字接口（socket API）。应用程序可以通过套接字接口，来使用网络套接字交换数据。最早的套接字接口来自于4.2 BSD，因此现代常见的套接字接口大多源自Berkeley套接字（Berkeley sockets）标准。在套接字接口中，以IP地址及端口组成套接字地址（socket address）。远程的套接字地址，以及本地的套接字地址完成连线后，再加上使用的协议（protocol），这个五元组（five-element tuple），作为套接字对（socket pairs），之后就可以彼此交换资料。

例如，在同一台计算机上，TCP协议与UDP协议可以同时使用相同的port而互不干扰。操作系统根据套接字地址，可以决定应该将资料送达特定的行程或线程。这就像是电话系统中，以电话号码加上分机号码，来决定通话对象一般。

socket是一种操作系统提供的进程间通信机制，实际做的事情就是对TCP/UDP等操作抽象成了几个工作。

套接字地址结构

struct sockaddr_in {
    uint16_t sin_family;
    uint16_t sin_port;
    struct in_addr sin_addr;
    unsigned char sin_zero[8];
};


struct sockaddr {
    uint16_t sa_family;
    char sa_data[14];
}

socket

客户端和服务器使用socket函数来创建一个套接字描述符（socket descriptor）。

#import <sys/types.h>
#import <sys/socket.h>

int socket(int domain, int type, int protocol);

connect

客户端通过调用connect函数来建立和服务器的链接。

#import <sys/socket.h>

int connect(int clientfd, const struct sockaddr *addr, socklen_t addrlen);

bind

剩下的套接字函数，bind、listen和accept，服务器用他们来和客户端建立连接。

#include <sys/socket>

int bind(int sockfd, const struct sockaddr *addr, socklen_t addrlen);

listen

客户端是发起连接请求的主动实体。服务器调用listen函数告诉内核，描述符是被服务器而不是客户端使用的。

#include <sys/socket>

int listen(int sockfd, int backlog);

服务器通过调用accept函数来等待来自客户端的连接请求。

accept函数等待来自客户端的连接请求到达侦听描述符listenfd，然后再addr中填写客户端你的套接字地址，并返回一个已链接描述符（connect descriptor），这个描述符可被用来利用Unix I/O函数与客户端通信。

#include <sys/socket>

int accept(int listenfd, struct sockaddr *addr, int *addrlen);

getaddrinfo

getaddrinfo函数将主机名、主机地址、服务名和端口号的字符串转化成套接字地址结构

getnameinfo

getnameinfo函数和getaddrinfo函数时相反，将一个套接字地址结构转换成相应的主机和服务名字符串

优化

HTTP

数据源

控制源数据的大小
对于API请求，配合后端同学优化，瓶颈可能会在数据库和数据处理上
对于资源请求，使用OSS和CDN加速
对于埋点等数据上报请求，优化采样率控制，上报策略和压缩策略

链路优化

异地多活

异地多活的方案可以增加可用性，提升性能，提升扩展性，更好的灵活性，更好的灾备和恢复能力。当前的主流云厂商都给出了自己的方案，可以参考和部署。

DNS

IP直连

自研

HTTPDNS

IP直连使用了下发和择优机制，避开了传统DNS的过程，也避免了传统DNS统一被篡改和解析性能不佳的问题。在建立链接的时候直接使用了ip，但是在链接的过程中证书等还是需要对host进行验证，从而会带来一些问题

Cookie
302重定向
Webview业务场景
SNI

TCP

建立链接是相对耗时的阶段，所以链接复用率是重要的性能指标，尽可能的减少链接的建立和耗时。

升级HTTP1.1到HTTP/2
升级HTTP/2到QUIC
域名收敛

TLS

升级TLS1.2到使用TLS1.3
开启OCSP Stapling

Request

Task对象的缓存和调度
控制Request Size

Server

配合后端同学优化

Response

控制Response Size

引用

URL Loading System

CFNetwork Programming Guide

TCP Connection Management

Optimizing Your App for Today’s Internet

Advances in Networking, Part 1

Advances in Networking, Part 2

Starscream In Github

iOS - 理解网络

简介

网络体系结构

网络请求过程

HTTP

WebSocket

网络基础知识

URL

RESTful API

网络协议

传输层

TCP

三次握手

四次挥手

四要素

UDP

应用层

HTTP

简介

结构

Status Code

1.0

1.1

2.0

3.0(QUIC)

ALPN

HTTPS

TLS1.2

TLS1.3

OCSP Stapling

iOS

URL Loading System

NSURLSession

CFNetwok

libcurl

Cronet

WebKit

Websocket

Socket

优化

HTTP

数据源

链路优化

异地多活

DNS

IP直连

HTTPDNS

TCP

TLS

Request

Server

Response

引用
