[Unity] Unity WebGL 转微信小游戏，接入微信排行榜，自定义排行榜样式相关的内容Unity中如何展示排行

Unity中如何展示排行榜这类微信关系数据

github.com/wechat-mini…

微信官方的排行榜 Demo

github.com/wechat-mini…

微信自己的 canvas 渲染引擎

wechat-miniprogram.github.io/minigame-ca…

微信自己的 canvas 渲染引擎提供的好友排行榜示例

wechat-miniprogram.github.io/minigame-ca…

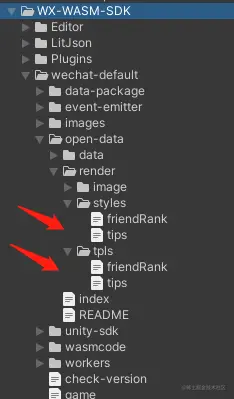

排行榜样式相关的文件夹结构

styles 文件夹里面的文件负责定义样式，也就是 class

tpls 文件夹里面的文件负责定义内容，也就是写一些 html 标签，然后标签用到你之前定义的 class


排行榜的内容是怎么定义的

tpls 的 friendRank.js 定义了排行榜的内容

可以看一下微信给的样式是怎么样的

<view class="container" id="main">

  <view class="rankList">

    <scrollview class="list" scrollY="true">

      {{~it.data :item:index}}

        <view class="listItem">

          <image src="open-data/render/image/rankBg.png" class="rankBg"></image>

          <image class="rankAvatarBg" src="open-data/render/image/rankAvatar.png"></image>

          <image class="rankAvatar" src="{{= item.avatarUrl }}"></image>

          <view class="rankNameView">

            <image class="rankNameBg" src="open-data/render/image/nameBg.png"></image>

            <text class="rankName" value="{{=item.nickname}}"></text>

            <text class="rankScoreTip" value="战力值:"></text>

            <text class="rankScoreVal" value="{{=item.score || 0}}"></text>

          </view>

          <view class="shareToBtn" data-isSelf="{{= item.isSelf ? true : false}}" data-id="{{= item.openid || ''}}">

            <image src="open-data/render/image/{{= item.isSelf ? 'button3' : 'button2'}}.png" class="shareBtnBg"></image>

            <text class="shareText" value="{{= item.isSelf ? '你自己' : '分享'}}"></text>

          </view>

        </view>

      {{~}}

    </scrollview>

  </view>

</view>

他这里很简单，就是用 view 嵌套，然后在 scrollview 中一路排下来，就得到了排行榜

因为他是一个 flex 排布的，在 Assets\WX-WASM-SDK\wechat-default\open-data\render\styles\tips.js 中定义了 container 的 flexDirection = 'row'

可以看看它的效果：


具体的话，他这里每一个元素都定义了一个 class，也就是样式，想要看 class 是什么样的，可以去 styles 文件夹看

怎么在按行排列的 scroll 中定义一个上下分层排列的元素

他对于需要实现上下分层的效果的元素，是使用子 view 中的绝对位置来防止上下的，例如这里 rankNameView 是上下分层的，那么创建一个子 view

          <view class="rankNameView">

            ...
            ...
            ...

          </view>

那么 rankNameBg rankName 通过定义 top 来放在上面，rankScoreTip rankScoreVal 通过定义 bottom 放在下面

可以看到它们的 class 里面是怎么定义位置的

rankNameView: {

      position: 'relative',

      marginLeft: data.width * 0.06,

      width: data.width * 0.35,

      height: data.height / 2 / 3,

    },




    rankNameBg: {

      position: 'absolute',

      top: (data.height / 2 / 3) * 0.14,

      left: 0,

      width: data.width * 0.35,

      height: (data.height / 2 / 3) * 0.4,

    },




    rankName: {

      position: 'absolute',

      top: (data.height / 2 / 3) * 0.14,

      left: 0,

      width: data.width * 0.35,

      height: (data.height / 2 / 3) * 0.4,

      textAlign: 'center',

      lineHeight: (data.height / 2 / 3) * 0.4,

      fontSize: data.width * 0.043,

      textOverflow: 'ellipsis',

      color: '#fff',

    },




    rankScoreTip: {

      position: 'absolute',

      bottom: (data.height / 2 / 3) * 0.1,

      left: 0,

      width: data.width * 0.15,

      height: (data.height / 2 / 3) * 0.3,

      lineHeight: (data.height / 2 / 3) * 0.3,

      fontSize: data.width * 0.042,

      color: '#fff',

    },




    rankScoreVal: {

      position: 'absolute',

      bottom: (data.height / 2 / 3) * 0.1,

      left: data.width * 0.15,

      width: data.width * 0.18,

      height: (data.height / 2 / 3) * 0.3,

      lineHeight: (data.height / 2 / 3) * 0.3,

      fontSize: data.width * 0.042,

      color: '#fff',

    },

编译得到的模板函数，稍微排版一下就能知道他是什么意思

最终这些 html 要通过微信自己的渲染引擎，所以这些 html 需要变成微信的渲染引擎所需要的函数

它在示例中给出了一个默认的 html 转化成的所需函数

export default function anonymous(it) {

  let out = '<view class="container" id="main"> <view class="rankList"> <scrollview class="list" scrollY="true"> ';

  const arr1 = it.data;

  if (arr1) {

    let item;

    let index = -1;

    const l1 = arr1.length - 1;

    while (index < l1) {

      item = arr1[(index += 1)];

      out += ` <view class="listItem"> <image src="open-data/render/image/rankBg.png" class="rankBg"></image> <image class="rankAvatarBg" src="open-data/render/image/rankAvatar.png"></image> <image class="rankAvatar" src="${

        item.avatarUrl

      }"></image> <view class="rankNameView"> <image class="rankNameBg" src="open-data/render/image/nameBg.png"></image> <text class="rankName" value="${

        item.nickname

      }"></text> <text class="rankScoreTip" value="战力值:"></text> <text class="rankScoreVal" value="${

        item.score || 0

      }"></text> </view> <view class="shareToBtn" data-isSelf="${!!item.isSelf}" data-id="${

        item.openid || ''

      }"> <image src="open-data/render/image/${

        item.isSelf ? 'button3' : 'button2'

      }.png" class="shareBtnBg"></image> <text class="shareText" value="${

        item.isSelf ? '你自己' : '分享'

      }"></text> </view> </view> `;

    }

  }

  out += ' </scrollview> </view></view>';

  return out;

}

其实这样子看会非常丑，只要稍微排版一下就会好很多

export default function anonymous(it) {

  let out = '<view class="container" id="main"> <view class="rankList"> <scrollview class="list" scrollY="true"> ';

  const arr1 = it.data;

  if (arr1) {

    let item;

    let index = -1;

    const l1 = arr1.length - 1;

    while (index < l1) {

      item = arr1[(index += 1)];

      out += ` <view class="listItem">

          <image src="open-data/render/image/rankBg.png" class="rankBg"></image>

          <image class="rankAvatarBg" src="open-data/render/image/rankAvatar.png"></image>

          <image class="rankAvatar" src="${item.avatarUrl}"></image>

          <view class="rankNameView">

            <image class="rankNameBg" src="open-data/render/image/nameBg.png"></image>

            <text class="rankName" value="${item.nickname}"></text>

            <text class="rankScoreTip" value="战力值:"></text>

            <text class="rankScoreVal" value="${item.score || 0}"></text>

          </view>

          <view class="shareToBtn" data-isSelf="${!!item.isSelf}" data-id="${item.openid || ''}">

            <image src="open-data/render/image/${item.isSelf ? 'button3' : 'button2'}.png" class="shareBtnBg"></image>

            <text class="shareText" value="${item.isSelf ? '你自己' : '分享'}"></text>

          </view>

        </view> `;

    }

  }

  out += ' </scrollview> </view></view>';

  return out;

}

这样的话一看就懂了，他微信自己的渲染引擎其实也是大部分解析的 h5 的标签，只是在定义逻辑结构，比如条件语句啊，循环语句啊，获取变量啊这方面是不一样的

“仅显示前 50 位好友排名”的功能

这是一个提供“仅显示前 50 位好友排名”的功能的例子

export default function anonymous(it) {

  let out = `

  <view class="container" id="main">

    <view class="rankList">

      <scrollview class="scrollList" scrollY="true"> `;

  const arr1 = it.data;

  let tempStr ='';

  if (arr1) {

    let item;

    let count = arr1.length;

    for(var index = 0; index < count ; index++){

      item = arr1[index];

      out += `

        <view class="listItem">

          <image src="open-data/render/image/rankBg.png" class="listItemBackground"></image>

          <text class="listItemRank" value="${index +1 }"></text>

          <image class="listItemAvatar" src="${item.avatarUrl}"></image>

          <text class="listItemName" value="${item.nickname}"></text>

          <text class="listItemScore" value="${item.score || 0}"></text>

        </view>`;

        if(item.isSelf){

          tempStr = `

          <view class="listItem">

            <image src="open-data/render/image/rankBg.png" class="listItemBackground"></image>

            <text class="listItemRank" value="${index +1 }"></text>

            <image class="listItemAvatar" src="${item.avatarUrl}"></image>

            <text class="listItemName" value="${item.nickname}"></text>

            <text class="listItemScore" value="${item.score || 0}"></text>

          </view>`;

        }

  }}

  out += `

      </scrollview>

      <text class="listTips" value="仅展示前50位好友排名"></text>`

  out +=  tempStr;

  out += `

    </view>

  </view>`;

  return out;

}

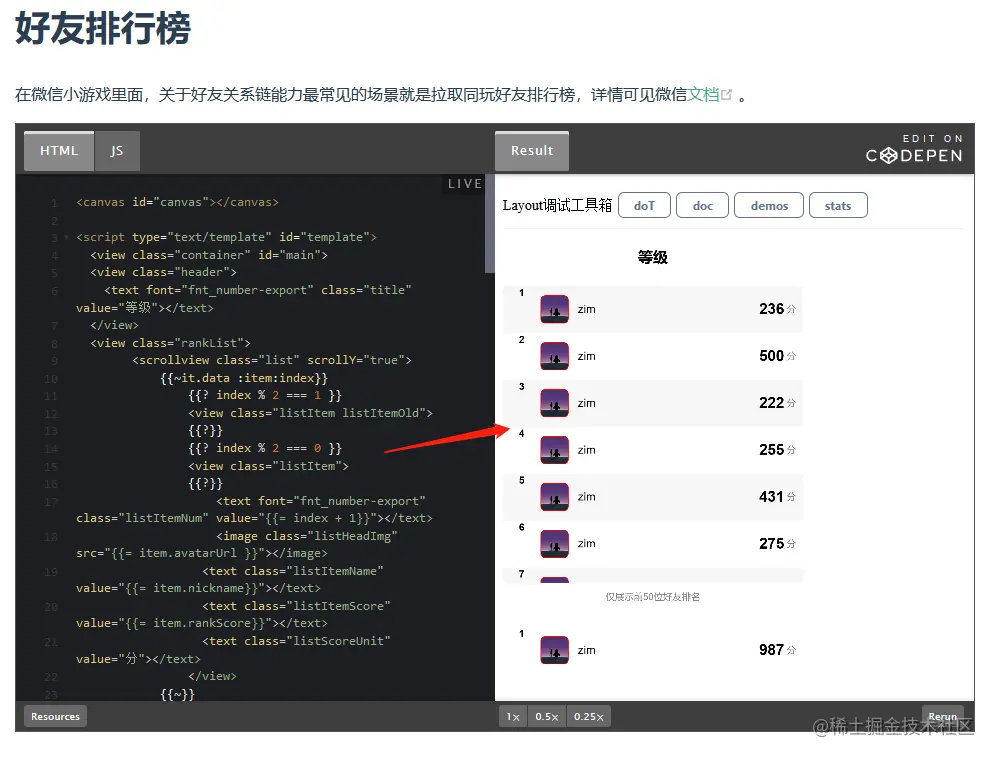

效果可以看官方的文档

wechat-miniprogram.github.io/minigame-ca…

这一部分是好友的排行

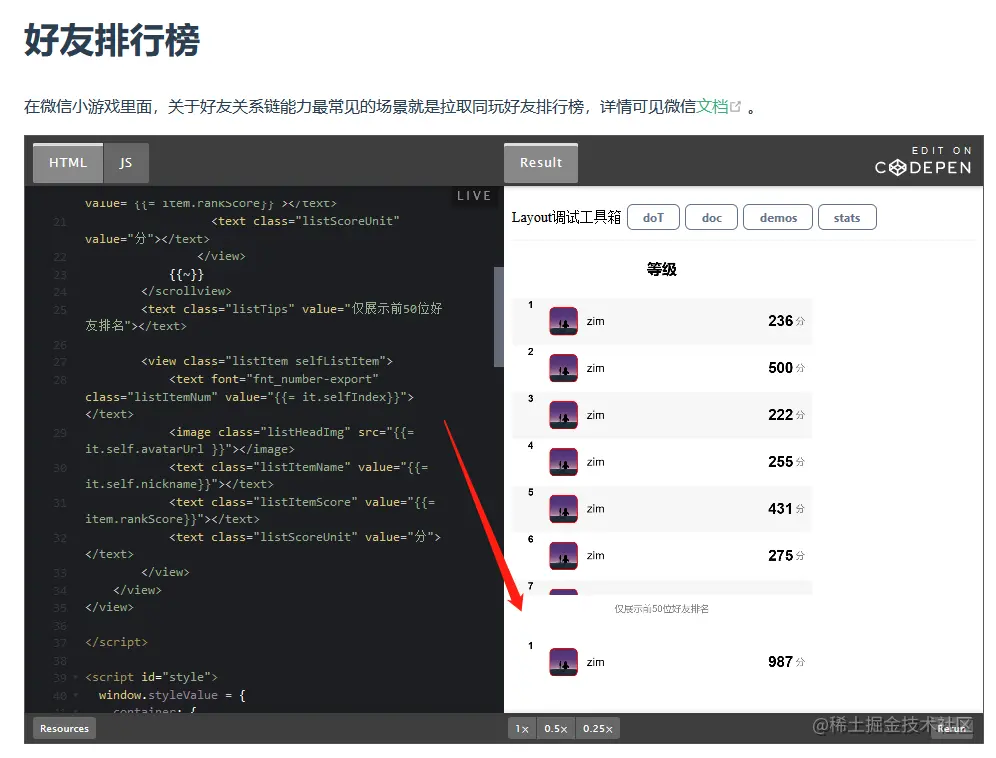

这一部分是仅展示前 50 再加上自己的排行


它使用的这个实时渲染的插件 codepen 是需要额外定义环境的，所以才与我们在 Assets\WX-WASM-SDK\wechat-default\open-data\render 中看到的文件是不一样的

自定义数据

自定义数据相关的东西要参照官方的排行榜 Demo

如果你需要在排行榜里面自定义数据，首先需要在 Unity 项目里面设置好 OpenDataMessage

[System.Serializable]
public class OpenDataMessage
{
    // type 用于表明时间类型
    public string type;

    public string shareTicket;

    public int score;
}

然后在需要设置这个自定义属性的时候，使用 setUserRecord

这是官方的用例，核心就在 msgData.type = "setUserRecord"; 然后 msgData.score = ...

OpenDataMessage msgData = new OpenDataMessage();
msgData.type = "setUserRecord";
msgData.score =  Random.Range(1, 1000);


string msg = JsonUtility.ToJson(msgData);

Debug.Log(msg);
WX.GetOpenDataContext().PostMessage(msg);

然后在你定义的排行榜 h5 中就可以使用这个数据了

<text class="listItemScore" value="${item.score || 0}"></text>

痛苦 Debug

快速调整 js

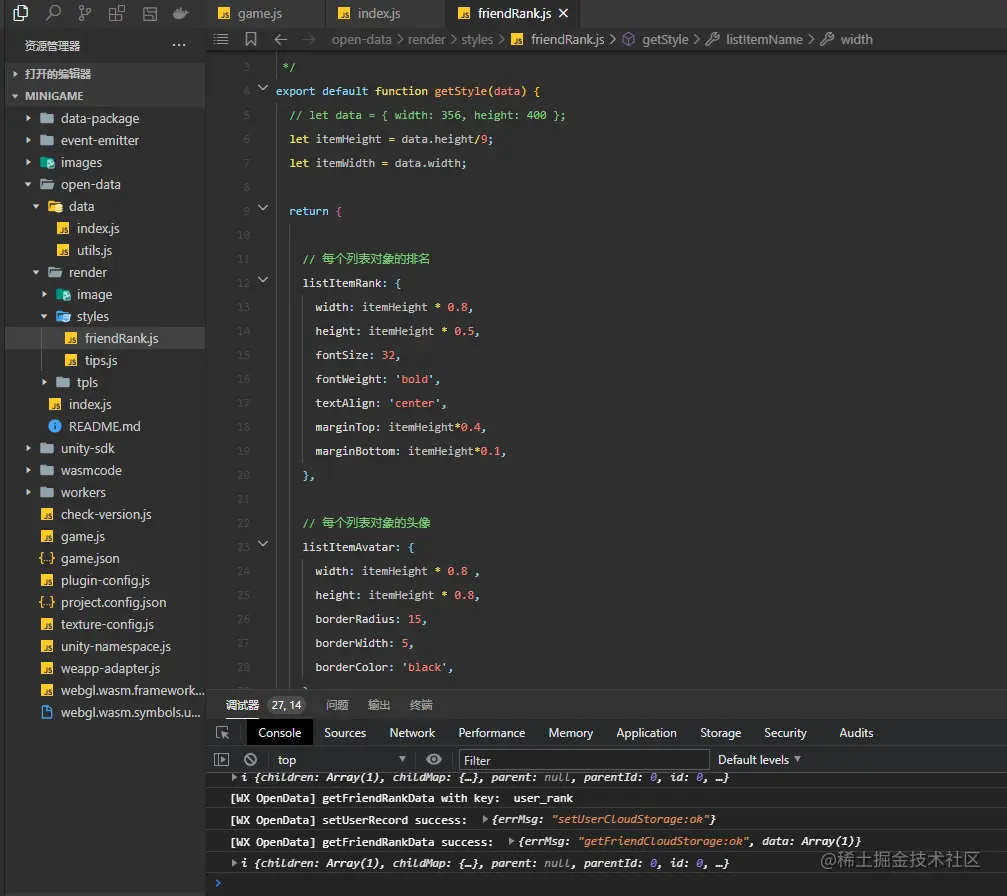

可以直接在微信开发者工具的内置 IDE 中修改 js 脚本，保存之后，就会重新编译小游戏

这样就可以立即看到 js 方面的更改，而不用每次都要去 Unity 中导出

style/friendRank.js 中缺少 class 导致的报错

有一个错误是，明明提示的是请进入设置页允许获取微信朋友信息但是我在设置里面确实看到了是可以允许获取微信朋友信息的


我在 LayoutWithTplAndStyle 这里放了一个 try catch 但是没有捕捉到，那就只能是 getFriendRankData 的错误了

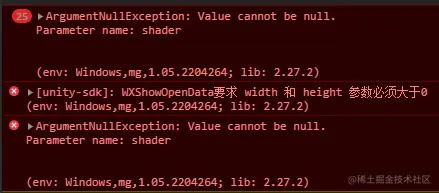

然后控制台中的报错是


之后发现是我的 style/friendRank.js 中忘记定义一些 class 了

每一个标签的长宽都是相等的，但是渲染出来的效果像是被拉伸了

被拉伸的效果：


我在微信开放社区上提问了，但是我觉得这里应该没有活人……

developers.weixin.qq.com/community/m…

渲染样式：

open-data\render\styles\friendRank.js

/**

 * 定义一些样式，方便在 tpls 文件夹中的定义内容的文件来使用

 */

export default function getStyle(data) {

  // let data = { width: 356, height: 400 };

  let itemHeight = data.height / 2 / 3;

  let itemWidth = Math.ceil(data.width * 0.94);




  return {

    // 容器

    container: {

      width: data.width,

      height: data.height,

      borderRadius: 12,

      paddingLeft: data.width * 0.03,

      paddingRight: data.width * 0.03,

    },



    // 每一行排名的背景

    rankBg: {

      position: 'absolute',

      top: 0,

      left: 0,

      width: itemWidth,

      height: itemHeight,

    },




    // 列表中一个排名对象的大小

    listItem: {

      position: 'relative',

      width: itemWidth,

      height: itemHeight,

      flexDirection: 'row',

      alignItems: 'center',

      marginTop: 2,

    },




    // 每个列表对象的排名

    listItemRank: {

      position: 'relative',

      width: itemHeight * 0.8,

      height: itemHeight * 0.8,

      fontSize: 12,

      fontWeight: 'bold',

      textAlign: 'center',

      //marginTop: itemHeight*0.4,

      //marginBottom: itemHeight*0.1,

    },




    // 每个列表对象的头像

    listItemAvatar: {

      position: 'relative',

      width: itemHeight * 0.8 ,

      height: itemHeight * 0.8,

      //borderRadius: 15,

      //borderWidth: 5,

      borderColor: 'black',

    },




    // 每个列表对象的名称

    listItemName: {

      position: 'relative',

      // 除去其他 4 个元素，剩下的长度就是名字的长度

      // 但是每一行排名的背景图本身占据的范围不一定是 itemWidth

      // 所以这个列表对象的名称的 width 还要稍微缩小一点

      width: (itemWidth - 4 * itemHeight * 0.8) * 0.8,

      height: itemHeight*0.5,

      fontSize: 12,

      //marginLeft: 30,

      //marginTop: itemHeight*0.4,

      //marginBottom: itemHeight*0.1,

    },




    // 超级动物的数量

    listItemSuperAnimalCount: {

      position: 'relative',

      width: itemHeight * 0.8,

      height: itemHeight * 0.8,

      fontSize: 12,

      fontWeight: 'bold',

      textAlign: 'right',

      //marginRight: 30,

      //marginTop: itemHeight*0.4,

      //marginBottom: itemHeight*0.1,

    },




    // 普通动物的数量

    listItemNormalAnimalCount: {

      position: 'relative',

      width: itemHeight * 0.8,

      height: itemHeight * 0.8,

      fontSize: 12,

      fontWeight: 'bold',

      textAlign: 'right',

      //marginRight: 30,

      //marginTop: itemHeight*0.4,

      //marginBottom: itemHeight*0.1,

    },

  };

}

h5 转微信渲染引擎

open-data\render\tpls\friendRank.js

export default function anonymous(it) {

  let out = '<view class="container" id="main"> <view class="rankList"> <scrollview class="list" scrollY="true"> ';

  const arr1 = it.data;

  if (arr1) {

    let item;

    let index = -1;

    const l1 = arr1.length - 1;

    while (index < l1) {

      item = arr1[(index += 1)];

      out += ` <view class="listItem">

          <image src="open-data/render/image/rankBg.png" class="rankBg"></image>

          <text class="listItemRank" value="${index +1 }"></text>

          <image class="listItemAvatar" src="${item.avatarUrl}"></image>

          <text class="listItemName" value="${item.nickname}"></text>

          <text class="listItemSuperAnimalCount" value="${item.superAnimCount || 0}"></text>

          <text class="listItemNormalAnimalCount" value="${item.normalAnimCount || 0}"></text>

        </view> `;

    }

  }

  out += ' </scrollview> </view></view>';

  return out;

}

这代码里真不知道哪错了

排行榜使用的 RawImage 在场景树中的排布如图


RawImage 的每一个父节点我都看过了，Scale 都是 1

RawImage 的父节点中包含的与 Canvas 调整相关的组件也就是一个 Canvas Scaler，这个是用来适配不同尺寸的设备的，我也尝试禁用这个组件了，禁用了之后还是有这个被拉伸的问题

就算是用代码打印一遍

void Start()
{
    RawImage rawImage = GetComponent<RawImage>();
    Debug.Log(string.Format("rawImage.uvRect = {0}", rawImage.uvRect));
    Debug.Log(string.Format("rawImage.transform.localScale = {0}", rawImage.transform.localScale));
}

得到的也都是 1

放在 Update 中也是一样

最后发现问题在于获取组件的这一步

我的 CanvasScaler 放在父级，但是官方 Demo 的应该是就放在跟 RawImage 一起，我应该用 GetComponentInParent<CanvasScaler>() 的

void ShowOpenData()
{
    //
    // 注意这里传x,y,width,height是为了点击区域能正确点击，x,y 是距离屏幕左上角的距离，宽度传 (int)RankBody.rectTransform.rect.width是在canvas的UI Scale Mode为 Constant Pixel Size的情况下设置的。
    /**
     * 如果父元素占满整个窗口的话，pivot 设置为（0，0），rotation设置为180，则左上角就是离屏幕的距离
     * 注意这里传x,y,width,height是为了点击区域能正确点击，因为开放数据域并不是使用 Unity 进行渲染而是可以选择任意第三方渲染引擎
     * 所以开放数据域名要正确处理好事件处理，就需要明确告诉开放数据域，排行榜所在的纹理绘制在屏幕中的物理坐标系
     * 比如 iPhone Xs Max 的物理尺寸是 414 * 896，如果排行榜被绘制在屏幕中央且物理尺寸为 200 * 200，那么这里的 x,y,width,height应当是 107,348,200,200
     * x,y 是距离屏幕左上角的距离，宽度传 (int)RankBody.rectTransform.rect.width是在canvas的UI Scale Mode为 Constant Pixel Size的情况下设置的
     * 如果是Scale With Screen Size，且设置为以宽度作为缩放，则要这要做一下换算，比如canavs宽度为960，rawImage设置为200 则需要根据 referenceResolution 做一些换算
     * 不过不管是什么屏幕适配模式，这里的目的就是为了算出 RawImage 在屏幕中绝对的位置和尺寸
     */

    // 这里要注意 CanvasScaler 放在 RawImage 的哪里
    // 官方 Demo 的是放在跟 RawImage 我的 CanvasScaler 在 RawImage 的父级
    // CanvasScaler scaler = gameObject.GetComponent<CanvasScaler>();
    CanvasScaler scaler = gameObject.GetComponentInParent<CanvasScaler>();
    var referenceResolution = scaler.referenceResolution;
    var p = rankListBody.transform.position;

    var rect = rankListBody.rectTransform.rect;
    WX.ShowOpenData(rankListBody.texture, (int)p.x, Screen.height - (int)p.y,
        (int)((Screen.width / referenceResolution.x) * rect.width),
        (int)((Screen.width / referenceResolution.x) * rect.height));
}

最终得到的一个感觉还可以的样式：

/**
 * 定义一些样式，方便在 tpls 文件夹中的定义内容的文件来使用
 */
export default function getStyle(data) {
  // let data = { width: 356, height: 400 };
  let itemHeight = data.height / 2 / 3;
  let itemWidth = Math.ceil(data.width * 0.94);


  return {
    // 容器
    container: {
      width: data.width,
      height: data.height,
      borderRadius: 12,
      paddingLeft: data.width * 0.03,
      paddingRight: data.width * 0.03,
    },

    // 每一行排名的背景
    rankBg: {
      position: 'absolute',
      top: 0,
      left: 0,
      width: itemWidth,
      height: itemHeight,
    },


    // 列表中一个排名对象的大小
    listItem: {
      position: 'relative',
      width: itemWidth,
      height: itemHeight,
      flexDirection: 'row',
      alignItems: 'center',
      marginTop: 2,
    },


    // 每个列表对象的排名
    listItemRank: {
      position: 'relative',
      width: itemHeight * 0.7,
      height: itemHeight * 0.7,
      fontSize: 56,
      textAlign: 'center',
      //marginRight: 30,
      marginTop: itemHeight*0.4,
      marginBottom: itemHeight*0.1,
    },


    // 每个列表对象的头像
    listItemAvatar: {
      position: 'relative',
      width: itemHeight * 0.7 ,
      height: itemHeight * 0.7,
      borderRadius: 15,
      borderWidth: 5,
      borderColor: 'black',
    },


    // 每个列表对象的名称
    listItemName: {
      position: 'relative',
      // 除去其他 4 个元素，剩下的长度就是名字的长度
      // 但是每一行排名的背景图本身占据的范围不一定是 itemWidth
      // 所以这个列表对象的名称的 width 还要稍微缩小一点
      width: itemWidth - 4 * itemHeight * 0.7,
      height: itemHeight*0.5,
      fontSize: 56,
      marginLeft: 30,
      marginTop: itemHeight*0.4,
      marginBottom: itemHeight*0.1,
    },


    // 超级动物的数量
    listItemSuperAnimalCount: {
      position: 'absolute',
      right: itemHeight * 0.7, // 距离最右一个单位
      width: itemHeight * 0.7,
      height: itemHeight * 0.7,
      fontSize: 56,
      textAlign: 'center',
      //marginRight: 30,
      marginTop: itemHeight*0.4,
      marginBottom: itemHeight*0.1,
    },


    // 普通动物的数量
    listItemNormalAnimalCount: {
      position: 'absolute',
      right: 0, // 距离最右 0 个单位
      width: itemHeight * 0.7,
      height: itemHeight * 0.7,
      fontSize: 56,
      textAlign: 'center',
      //marginRight: 30,
      marginTop: itemHeight*0.4,
      marginBottom: itemHeight*0.1,
    },
  };
}

效果：
