被迫内卷之 Android 自定义View进阶（一）通过实际的例子讲解如何通过自定义View实现设计师给我的各式各样的效

背景

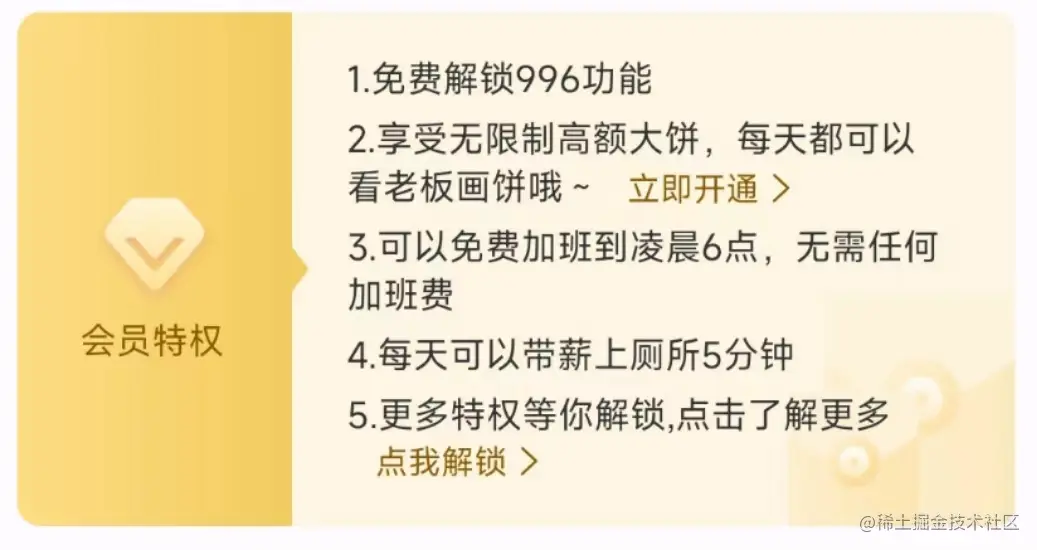

家人们，太卷啦，谁懂呀，今天老板给让我们实现如下效果的一个东东。我看的第一眼，这不是很简单吗？作为一个优秀的Androider，这种事情当然是让设计师直接给我一张完整的图，然后放到页面就好了，完工！

但是，当我让设计师这样子给我切图的时候，做iOS开发的小伙伴问我：你这样做的话要是后续内容有更新咋办呢？
我：那还不简单，换张图就好了呀。
iOS的小伙伴：那上面有两个可以点击的地方咋办？
我：我。。。凉拌
iOS的小伙伴：小张（设计师）把上面的左边中间的图标给我，右下角的图给我，其他地方我自己画了。
我的内心OS：能不能不要这么卷呀，直接放张图多好，要啥按钮。。。。
这个时候产品经理说：这个内容随时都要变的，要后端可以直接控制这个内容。
我：。。。。要不你来？

当然这句话怂怂的我没敢说出来。这个效果表面看起来没啥难度，但是其实暗藏玄🐔。

左边的“会员特权”那一块，整体背景是一个不规则图像，并且是从左到右的一个渐变效果。右边的背景整体是一个带圆角的纯色背景，右下角有个图标。
右边的背景倒是不复杂，但是文本后面可能存在（也可能不存在）一个可以点击的文本按钮，当文本最后一行可以按钮共存（长度能放得下两个内容）的时候，按钮在文本最后一行后面（如第2点），当最后一行长度不能和按钮共存的时候，按钮需要换行（如第5点）。

有的小伙伴可能说，这有啥难的，第2点上 FlexboxLayout 不就好了。但是仔细想想 FlexboxLayout 其实不行。因为 FlexboxLayout 计算的时候控件整个的宽度，而不是 TextView 最后一行的宽度。因此 FlexboxLayout 没有办法把文本按钮放到 TextView 的最后一行，除非 TextView 只有一行。

没办法了，只能选择自定义 View 来突破。我们来把上面的问题逐个突破。作为一名合格的 Androider ，我们不惹事，但是我们不能怕事儿。

整体思路

最外层的自定义View继承 ConstraintLayout ，通过重写其 onDraw 方法自定义绘制其中的左右部分的背景，左右部分的背景均通过 Canvas.drawPath() 方法进行绘制，所以需要提前准备好两个部分的Path。
左半部分的图标通过TextView + drawableTop 放到自定义的 ConstraintLayout 的左边，右下角的图标同理通过 ImageView 放上去，为减少工作量，这两个地方的图标+文字均在 Xml 布局时放上去。
右边的文本内容+文本按钮整体为一个 RecyclerView，RecyclerView 的 Item 则通过自定义 ViewGroup 实现对位置进行随心所欲的控制。

实现最外层的自定义View

作为一个996的Androider，看图写 Path 简直是信手拈来。而我，在 ChatGPT 的帮助下，只用了2个小时就把 Path 给搞定了，是不是很厉害。（此处应有狗头）由于没有什么技术难度，我就直接贴代码了。

// 构建左半部分的背景的 Path
val triangleWidth = 6.dp
val triangleHeight = 16.dp
val radius = 16.dp
val leftRectWidth = 100.dp

shaderPath.reset()
shaderPath.moveTo(radius, 0f)
// 最上面的那条线
shaderPath.lineTo(leftRectWidth, 0f)
// 最后边的线+三角形
shaderPath.lineTo(leftRectWidth, (viewHeight - triangleHeight) / 2f)
shaderPath.lineTo(leftRectWidth + triangleWidth, viewHeight / 2f)
shaderPath.lineTo(leftRectWidth, (viewHeight + triangleHeight) / 2f)

// 剩下的线+圆角
shaderPath.lineTo(leftRectWidth, viewHeight.toFloat())
shaderPath.lineTo(radius, viewHeight.toFloat())
shaderPath.arcTo(0f, viewHeight - radius, radius, viewHeight.toFloat(), 90f, 90f, false)
shaderPath.lineTo(0f, radius)
shaderPath.arcTo(0f, 0f, radius, radius, 180f, 90f, false)

左边的部分搞定了，该右边了。

val radius = 16.dp
val leftRectWidth = 100.dp

rightPath.reset()
rightPath.moveTo(leftRectWidth, 0f)
rightPath.lineTo(viewWidth.toFloat() - radius, 0f)
// 右上圆角
rightPath.arcTo(
    viewWidth.toFloat() - radius,
    0f,
    viewWidth.toFloat(),
    radius,
    -90f,
    90f,
    false
)
rightPath.lineTo(viewWidth.toFloat(), viewHeight.toFloat() - radius)
// 右下圆角
rightPath.arcTo(
    viewWidth.toFloat() - radius,
    viewHeight.toFloat() -radius,
    viewWidth.toFloat(),
    viewHeight.toFloat(),
    0f,
    90f,
    false
)
rightPath.lineTo(100.dp, viewHeight.toFloat())
rightPath.close()

我们需要在 onSizeChange 方法中调用以上代码重新构建以上两个 Path，这样我们的自定义 View 就可以随着用户屏幕的变化而随之变化。
除此之外，为了实现渐变效果，我们还应该创建一个 Shader。

private fun createShader(): Shader {
    val startColor = Color.parseColor("#FEDD83")
    val endColor = Color.parseColor("#F2CA5C")
    return LinearGradient(
        0f,
        0f,
        106.dp,
        0f,
        startColor,
        endColor,
        Shader.TileMode.CLAMP
    )
}

OK，万事俱备，只欠东风。接下来我们只需要在 onDraw 里面把这两个 Path 画出来就好啦。

override fun onDraw(canvas: Canvas) {
    // 先绘制右边的Path
    canvas.drawPath(rightPath, paint)

    // 渐变效果的Shader
    paint.shader = shader
    // 绘制左边的Path
    canvas.drawPath(shaderPath, paint)
    // 渐变效果取消，防止重复调用时影响到右边的Path
    paint.shader = null

}

好了，我们来运行看一哈。咦？啥也没有！为啥会这样？我几个小时的努力呀！！！别慌，我来问下 ChatGPT。原来ViewGroup以及其子类为了更好的性能，默认情况下都不会触发其 onDraw 方法，那样咋办呢？我们可以在自定义 View 的构造函数中调用 setWillNotDraw(false) 来接触这个限制。加上这行代码之后我们在来看看效果。

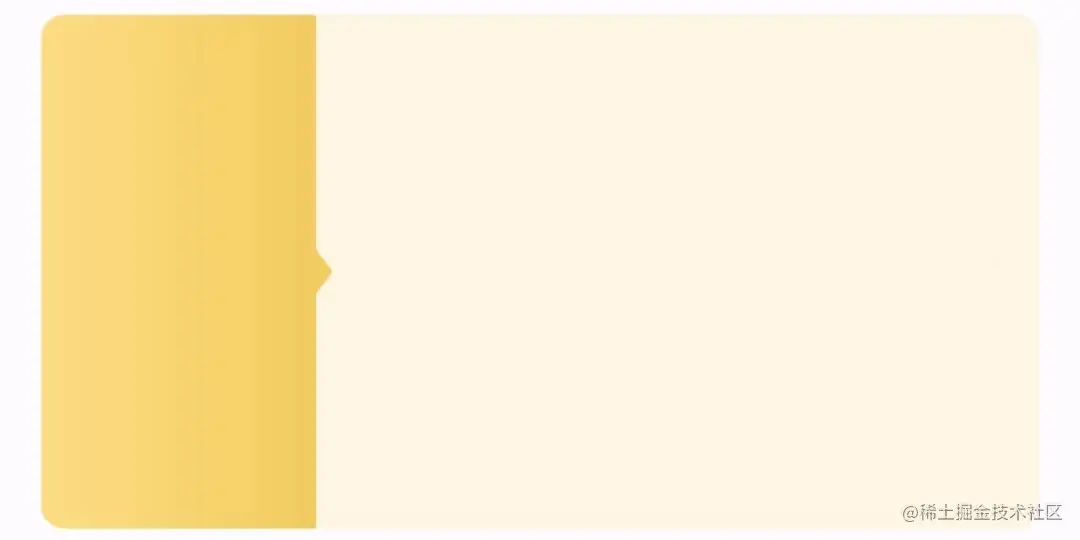

嗯嗯，没毛病，背景图已经完工。接下来就要自定义右边那个类似 FlexboxLayout 的控件了。由于篇幅关系，我把接下来的实现放到了下一篇《被迫内卷之 Android 自定义View进阶（二）》。
