使用canvas改造d3.js构建图谱

项目上有个需求要做一个图谱的功能， 设计图是这样： 要求节点可以拖拽，节点之间可以连线。 首先想到的就是用d3.js实现这个功能，然后就去看了d3的文档，和示例项目，确定可以实现所需要的效果，开始着手实现，下面是我的实现思路:

首先，项目使用的是vue3，思路是在获取到数据以后，将数据组装一下，组装成需要的结构，然后在组件onMounted的时候去初始化插件。 在方法内部使用watch实现数据变化监听，这是因为需求涉及到新增、修改和删除的功能，所以只要在组件内修改数据就能达到更新图谱的效果。 在数据初始化的时候会传递一个init字段，主要是为了区分数据是初始化还是修改数据。 需要注意一点，使用watch的这种方式实现功能，不能在原数据上绑定力模型（d3.forceSimulation），因为在 力仿真即tick的时候，会在nodes数据节点上增加index、x、y、vx、vy坐标数据，并且这些数据会不断变化，如果监听的是传入的原数据，那么这些坐标属性就会绑定在原数据上，导致循环触发watch，会报错，所以这里我的做法是缓存一份数据，用缓存的数据去初始化力模型，这样就实现了原数据的隔离，watch监听的是原数据，而力模型绑定的是缓存的数据。在组件内修改数据时触发watch，再根据init区分修改数据，更新数据的思路是遍历传入的节点数据在缓存的数据中心根据id查找相同节点，找到了则说明是修改节点数据，用Object.assign将新数据更新到缓存的数据上；如果没找到则说明是新增节点，则Object.assign创建一个新的节点push到缓存的数据上，这里注意，在push节点的时候，需要重启一下力模型，simulation.nodes(cacheData.nodes).restart(),再插入节点，即实现了数据更新。关系连线是同样的道理。 使用d3.js实现图谱的思路就是这样，还有一些细节，稍后再讲，说说遇到的问题：

• 最严重的一个问题就是性能问题，或者说是渲染问题，正常情况下在我们节点较少(100个以内)的时候，是没有问题的，但是如果数量比较大的时候就会出现卡顿的情况，甚至会把浏览器卡住，原因是d3本身是使用svg实现构图的，而且在节点越多，页面上的DOM元素就越多，渲染就会很卡顿，再加上绑定了力模型，在仿真的时候回调函数会不断执行，节点的定位属性x、y等会不断地修改，大量dom同时重新修改，使本就卡顿的页面更加雪上加霜。所以在查询了很多示例和网友提供的解决方案发现，使用d3+canvas的性能会比svg的好，所以决定重新用canvas写一份。

d3 + canvas

首先改造的背景是仅做展示使用，不涉及增删改节点，所以业务逻辑可能没有之前svg的复杂。

先看效果：

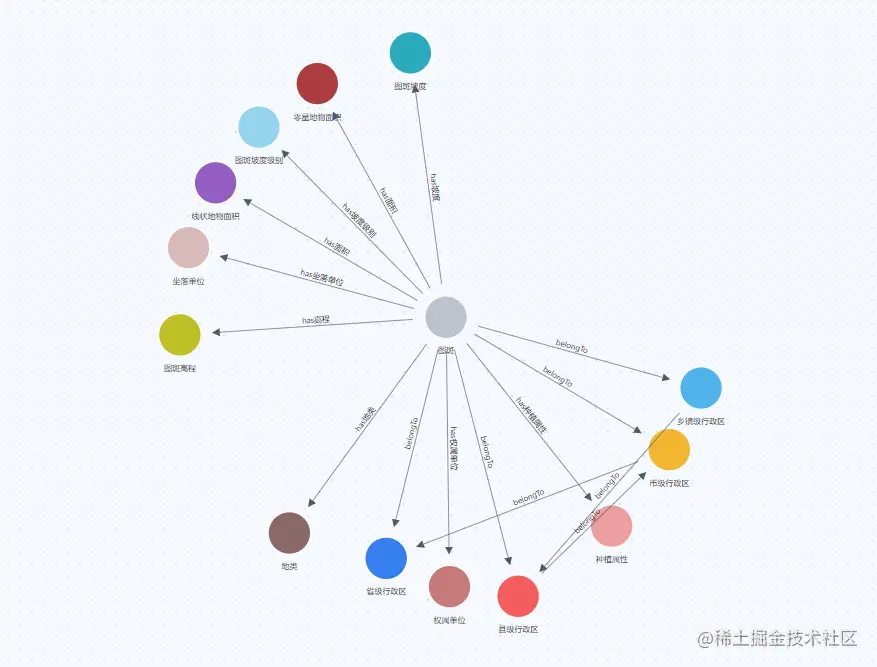

这是点较少的情况

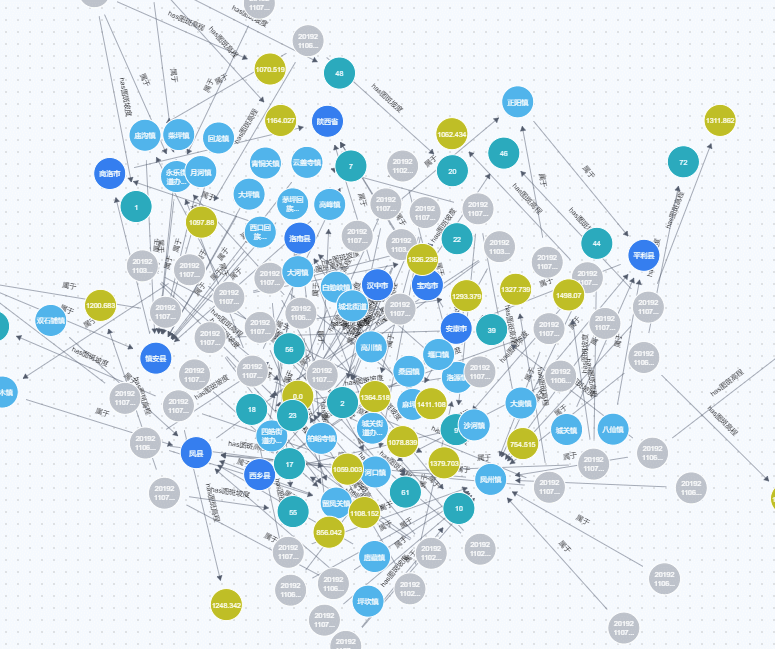

这是点稍微较多的情况

看上去还是蛮丝滑的吧？ 下面说一下我开发时的实现思路：

首先，先定义存储数据的变量

const nodes = ref<node[]>([])
const links = ref<link[]>([])

因为不涉及增删改的情况，所以不需要缓存数据，直接用请求回来的数据初始化力模型就行可以了。

function init() {
  simulation = d3
    .forceSimulation(nodes.value)
    .force('charge', d3.forceManyBody().distanceMax(100))
    .force('center', d3.forceCenter(d3Coordinate.x, d3Coordinate.y))
    .force('collide', d3.forceCollide().radius(radius + 20))
    .on('tick', ticked)
    ...
 }

上面就是使用数据初始化力模型的方法，具体的方法解释可以查看文档 这里说一下forceCenter，文档中是这样解释的：

center (向心力) 可以将所有的节点的中心统一整体的向指定的位置 ⟨x,y⟩ 移动。

d3Coordinate.x, d3Coordinate.y这个是我计算的canvas的中间点的坐标，这段的意思就是我把所有节点的中心统一整体的移动到了canvas视口中心位置。

在始化的时候，还应用了一个力模型d3.forceLink(),由于文档中指明

如果指定的 links 数组被修改，比如添加或者移除边，这个方法必须使用新的数组重新调用一次，这个方法不会创建指定数组的副本。

所以我封装成方法，在改变数据的时候调用，有的同学会问，你不是不涉及增删改么，那就只有加载时一次请求，不会涉及到数据更改呀，确实不涉及，但是这里还有一个功能点，就是点击节点会有探索的功能，所以节点和关系的数量可能会发生变化，所以就会涉及到多处多次调用的情况。

function setForceLink() {
  simulation.force(
    'link',
    d3
      .forceLink(links.value)
      .id(
        ({ index }) =>
          (d3.map(nodes.value, ({ rid }) => rid) as string[])[index!]
      )
      .distance(400)
  )
}

到此为止，初始化应用力模型的部分到此就完了。

力模型初始化完成之后，下面为每个节点绑定拖拽、缩放和hover事件

function init() {
    ...
    d3.select(canvas)
        .call(
          d3
            .drag()
            .container(canvas)
            .subject(function (e: DragEvent) {
              const x = transform.invertX(e.x)
              const y = transform.invertY(e.y)
              let r = radius * radius

              let dx, dy
              for (let i = 0; i < nodes.value.length; i++) {
                const node = nodes.value[i]
                dx = x - node.x!
                dy = y - node.y!

                if (dx * dx + dy * dy < r) {
                  return node
                }
              }
              return null
            })
            .on('start', dragstart)
            .on('drag', drag)
            .on('end', dragend) as any
        )
        .call(zoom)
        .on('mousemove', showToolTip)
}

d3.select().call() 作用是为当前选择集指向相应的函数。这里的意思就是为canvas画布应用拖拽方法和缩放方法。
d3.select().on('mousemove', showToolTip)是添加或者移除事件监听器，这里是为鼠标移入是增加监听。
d3.drag().container().subject()的作用是设置被拖拽的主体，由于是使用canvas实现，所以需要根据鼠标的位置和节点的位置判断鼠标是否在节点范围内，subject内部的实现就是返回鼠标当前所处的节点。 这里还为canvas增加了缩放和拖拽方法即zoom，实现如下：

const zoom: any = d3
  .zoom()
  .scaleExtent([0.5, 4])
  .on('zoom', (e: any) => {
    transform = e.transform
    render()
})

transform缓存起来是为了后边放大和缩小的时候canvas使用。

说到这里就要说一下render() 这是渲染的核心函数，所以先看一下代码：

function render() {
  context.setTransform(1, 0, 0, 1, 0, 0)
  context.clearRect(0, 0, window.innerWidth, window.innerHeight)
  context.setTransform(transform.k, 0, 0, transform.k, transform.x, transform.y)
  links.value.forEach(function (l: any) {
    const xy = getPoint(l.source.x, l.source.y, l.target.x, l.target.y, 50)
    const txy = getPoint(l.target.x, l.target.y, l.source.x, l.source.y, 50)

    context.beginPath()
    context.moveTo(xy.x, xy.y)
    context.lineTo(txy.x, txy.y)
    context.strokeStyle = '#505A6C'
    context.lineWidth = 1
    context.stroke()

    const diff_x = txy.x - xy.x,
      diff_y = txy.y - xy.y
    let angel = Math.atan2(txy.y - xy.y, txy.x - xy.x)

    if ((diff_x < 0 && diff_y > 0) || (diff_x < 0 && diff_y < 0)) {
      angel = angel + Math.PI
    }
    let angle = Math.atan2(txy.y - xy.y, txy.x - xy.x)
    const midX = (txy.x + xy.x) / 2
    const midY = (txy.y + xy.y) / 2
    const arrowSize = 10

    context.save()
    context.translate(midX, midY)
    context.rotate(angel)
    context.textAlign = 'center'
    context.textBaseline = 'middle'
    context.fillStyle = 'black'
    context.fillText(l.value, 0, -20)
    context.restore()

    context.beginPath()
    context.moveTo(txy.x, txy.y)
    context.lineTo(
      txy.x - arrowSize * Math.cos(angle - Math.PI / 6),
      txy.y - arrowSize * Math.sin(angle - Math.PI / 6)
    )
    context.lineTo(
      txy.x - arrowSize * Math.cos(angle + Math.PI / 6),
      txy.y - arrowSize * Math.sin(angle + Math.PI / 6)
    )
    context.closePath()
    context.fillStyle = '#505A6C'
    context.strokeStyle = '#505A6C'
    context.fill()
    context.stroke()
  })

  nodes.value.forEach(function (n: any) {
    const x = n.x
    const y = n.y

    context.fillStyle = n.color
    context.beginPath()
    context.arc(x, y, 32, 0, 2 * Math.PI, true)
    context.strokeStyle = 'white'
    context.lineWidth = 2
    context.fill()

    context.fillStyle = '#fff'
    context.font = '14px Arial'
    context.textAlign = 'center'
    if (context.measureText(n.name).width <= radius * 2) {
      context.fillText(n.name, x, y + 6)
    } else {
      let max = radius * 2 - 20
      let line1 = ''
      let line2 = ''

      for (var i = 0; i < n.name.length; i++) {
        if (
          context.measureText(line1 + n.name[i]).width <= max &&
          i < n.name.length - 1
        ) {
          line1 += n.name[i]
        } else {
          if (context.measureText(line2 + n.name[i]).width <= max) {
            line2 += n.name[i]
          }
        }
      }

      line2 = line2.trim()
      line2 = line2.substr(0, line2.length - 1) + '...'
      context.fillText(line1, x, y - 4)
      context.fillText(line2, x, y + 14)
    }
    context.stroke()
  })
  context.restore()
}

注意方法开头的这两行代码：

  context.setTransform(1, 0, 0, 1, 0, 0)
  context.clearRect(0, 0, window.innerWidth, window.innerHeight)

这里当时卡了我半天才解决，可能是我对canvas了解不深入哈哈。 之前遇到的情况是这样的，在我缩小页面之后，节点运动到缩小后的canvas画布外的时候，出现重影的情况，即使清除尺寸设置为window的宽高也无效，试过很多方法，甚至试过替换canvas，都不能解决，后来google的时候，发现有人提出这种方法，试了一下，果然奏效。 原理就是我在下一次绘制之前，先把画布还原为原本大小，再清除画布然后再重新绘图，这样既可以避免画布外重影的情况。

到这里，图谱的绘制就已经完成，下边再贴一下拖动的代码：

function dragstart(e: any) {
  if (!e.active) simulation && simulation.alphaTarget(0.3).restart()
  e.subject.fx = e.x + canvasOrigin.currOffset.x
  e.subject.fy = e.y + canvasOrigin.currOffset.y
  e.sourceEvent.stopPropagation()
}
function drag(event: any) {
  hasMove = true
  event.subject.fx = event.x + canvasOrigin.currOffset.x
  event.subject.fy = event.y + canvasOrigin.currOffset.y
}
async function dragend(event: any) {
  if (hasMove) {
    if (!event.active) simulation && simulation.alphaTarget(0)
    event.subject.fx = undefined
    event.subject.fy = undefined
    hasMove = false
  } else {
    const { data } = await ... // 这里是请求数据
    const { nodes, links } = buildViewData(data)
    update(nodes, links, data.labelsList, data.relationShipList)
  }
}

update方法主要是实现探索功能，点击某个节点的时候，会请求该节点下的子节点，并且渲染到canvas，思路就是在点击请求到数据之后，遍历节点和关系数据，在老的数据中查找，找到了就什么都不做，因为返回的节点可能会重复，所以不需要更新，没找到则要把新的节点和关系数据push到旧的数据中心，在调用render渲染一下。

以上就是实现一个图谱渲染、拖拽和探索的思路，代码可能写的不够严谨，还有很多可以优化的地方，希望大家多多指出，一起学习，本文纯属个人观点，仅供参考。
